نحوه تشخیص میلگرد در بتن

تشخیص موقعیت آرماتورها در اعضای بتنی یکی از مراحل مهم پیش از هرگونه سوراخکاری، کرگیری، برش، مقاوم سازی یا ارزیابی سازه است. میلگردها درون بتن قابل مشاهده نیستند و هرگونه برخورد ابزار با آنها می تواند علاوه بر آسیب به مته و تجهیزات، سطح مقطع فولاد را کاهش دهد و مسیر انتقال نیرو را مختل کند. به همین دلیل، مهندسان پیش از اجرای عملیات، با استفاده از روش های غیر مخرب یا Non-Destructive Testing موقعیت، عمق و آرایش تقریبی شبکه فولادی را بررسی می کنند.

انتخاب روش مناسب به ضخامت عضو، تراکم آرماتورها، نوع بتن و هدف آزمایش بستگی دارد. همان طور که تغییرات قیمت آهن در هزینه ساخت و مقاوم سازی تاثیر می گذارد، کیفیت شناسایی آرماتورها نیز می تواند از ایجاد خسارت های پرهزینه جلوگیری کند. در ادامه، نحوه تشخیص میلگرد در بتن، فناوری های مورد استفاده، میزان دقت هر روش و عوامل موثر بر نتیجه اسکن را به صورت تخصصی بررسی می کنیم.

نحوه اسکن آرماتور در بتن

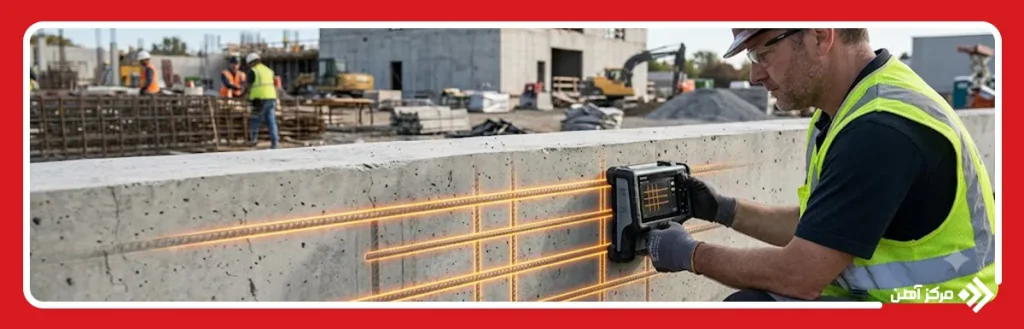

اسکن آرماتور در بتن فرایندی غیر مخرب برای تعیین موقعیت اجزای فلزی مدفون در یک عضو بتنی است. در این فرایند، دستگاه با ارسال میدان الکترومغناطیسی، امواج رادیویی، ارتعاشات مکانیکی یا پرتوهای یون ساز به داخل بتن، پاسخ محیط را دریافت و تحلیل می کند. تفاوت در خواص الکتریکی، مغناطیسی، چگالی یا سرعت عبور موج میان بتن و فولاد باعث ایجاد سیگنال قابل تشخیص می شود. این سیگنال پس از پردازش، به صورت عمق، محل، امتداد یا تصویر تقریبی شبکه آرماتور نمایش داده می شود.

برای درک بهتر نتایج اسکن باید ابتدا دانست آرماتور بندی چیست و میلگردها چگونه در مقاطع مختلف توزیع می شوند. آرایش میلگرد در تیر، ستون، دال و دیوار یکسان نیست و وجود خاموت، میلگرد طولی، آرماتور حرارتی، شبکه تقویتی و وصله ها می تواند تفسیر داده ها را پیچیده کند. اپراتور باید دستگاه را روی شبکه منظم حرکت دهد، سطح را کالیبره کند و خطوط اسکن را در دو جهت عمود بر هم اجرا نماید. نتیجه دقیق زمانی به دست می آید که داده های دستگاه با نقشه های اجرایی، ضخامت عضو و منطق سازه ای مقطع تطبیق داده شوند.

روش های تشخیص میلگرد در بتن

برای تشخیص میلگرد در بتن روش های مختلفی وجود دارد که هر یک بر اساس یک اصل فیزیکی متفاوت عمل می کنند. انتخاب فناوری مناسب باید بر اساس عمق مورد نیاز، تراکم شبکه فولادی، ضخامت بتن، دسترسی به دو طرف عضو و سطح دقت مورد انتظار انجام شود. در پروژه هایی که قیمت میلگرد و هزینه ترمیم بالا است، استفاده از روش مناسب می تواند از قطع ناخواسته آرماتورها و دوباره کاری جلوگیری کند.

دستگاه میلگرد یاب دستی

میلگرد یاب دستی یا Rebar Locator معمولا بر اساس القای الکترومغناطیسی کار می کند. سیم پیچ داخلی دستگاه میدان مغناطیسی ایجاد می کند و حضور فولاد باعث تغییر در شدت یا شکل این میدان می شود. دستگاه با اندازه گیری این تغییر، محل تقریبی میلگرد را مشخص می کند. برخی مدل ها علاوه بر موقعیت، عمق کاور و قطر احتمالی میلگرد را نیز تخمین می زنند.

این ابزار برای بررسی سریع آرماتورهای نزدیک سطح مناسب است و معمولا در عملیات سوراخکاری، نصب انکر، کنترل پوشش بتن و تعیین فاصله میلگردها کاربرد دارد. محدودیت اصلی آن کاهش دقت در شبکه های متراکم، میلگردهای چند لایه و عمق های زیاد است. همچنین وجود کابل فلزی، لوله، توری یا قطعات مدفون دیگر می تواند سیگنال مشابه ایجاد کند.

رادار نفوذی زمین (GPR)

رادار نفوذی زمین یا Ground Penetrating Radar با ارسال پالس های الکترومغناطیسی فرکانس بالا به داخل بتن کار می کند. هرگاه موج به مرزی با ثابت دی الکتریک متفاوت برسد، بخشی از انرژی بازتاب می شود. فولاد به دلیل رسانایی زیاد، بازتاب قوی ایجاد می کند و در تصویر راداری معمولا به شکل منحنی های Hyperbola دیده می شود.

GPR توانایی شناسایی چندین لایه آرماتور، کابل های پس کشیده، لوله ها، حفره ها و تغییرات داخلی بتن را دارد. عمق نفوذ آن از میلگرد یاب دستی بیشتر است، اما با افزایش رطوبت، شوری و رسانایی بتن کاهش می یابد. تفسیر داده های GPR نیازمند تجربه است، زیرا سیگنال های همپوشان، بازتاب های چندگانه و نویز سطحی می توانند محل واقعی هدف را مبهم کنند.

توموگرافی لرزه ای

توموگرافی لرزه ای یا Seismic Tomography بر پایه اندازه گیری سرعت عبور امواج مکانیکی از بتن عمل می کند. در این روش، فرستنده ارتعاشی در نقاط مختلف پالس ایجاد می کند و گیرنده ها زمان رسیدن موج را ثبت می کنند. تغییر در سرعت موج می تواند حضور ترک، حفره، ناحیه ضعیف یا اجسام مدفون را نشان دهد.

این روش برای ارزیابی کیفیت داخلی بتن و شناسایی ناپیوستگی ها بسیار مناسب است، اما برای تعیین مستقیم قطر میلگرد معمولا دقت محدودتری نسبت به روش های الکترومغناطیسی دارد. توموگرافی لرزه ای بیشتر زمانی استفاده می شود که هدف، تهیه نقشه سه بعدی از وضعیت داخلی عضو یا بررسی بتن حجیم باشد. کیفیت تماس سنسورها، زبری سطح و وجود ترک های متعدد بر نتیجه تاثیر قابل توجهی دارد.

تصویربرداری با اشعه X

تصویربرداری با اشعه X یا Radiography بر اساس اختلاف جذب پرتو میان بتن و فولاد انجام می شود. فولاد چگالی بیشتری دارد و بخش بزرگ تری از پرتو را جذب می کند، بنابراین در تصویر نهایی به صورت ناحیه تیره یا روشن متمایز دیده می شود. این روش می تواند شکل، محل، قطر و همپوشانی آرماتورها را با وضوح بالا نمایش دهد.

مهم ترین محدودیت این فناوری، نیاز به دسترسی به دو طرف عضو و رعایت الزامات ایمنی پرتوی است. محیط باید کنترل شود و حضور افراد غیر مجاز در زمان تصویربرداری ممنوع باشد. هزینه تجهیز، مجوزهای تخصصی و دشواری استفاده در اعضای ضخیم باعث شده این روش بیشتر در پروژه های حساس، آزمایشگاه ها یا بررسی های ویژه به کار رود.

اهمیت شناسایی و تشخیص میلگرد در بتن

تشخیص میلگرد در بتن پیش از سوراخکاری یا برش، از آسیب به اجزای باربر جلوگیری می کند. قطع یک میلگرد طولی در تیر یا ستون می تواند ظرفیت خمشی یا محوری عضو را کاهش دهد، در حالی که آسیب به خاموت ها مقاومت برشی و محصورشدگی بتن را مختل می کند. در دال های پس کشیده، برخورد با کابل تنیده خطر بسیار بیشتری دارد و ممکن است باعث آزاد شدن ناگهانی انرژی ذخیره شده شود.

شناسایی آرایش آرماتورها در ارزیابی سازه های موجود نیز اهمیت دارد. در بسیاری از ساختمان ها نقشه اجرایی دقیق وجود ندارد یا تغییراتی در زمان اجرا اعمال شده است. اسکن می تواند اطلاعات لازم برای مدل سازی سازه، تعیین محل انکرهای مقاوم سازی، بررسی فاصله میلگردها و ارزیابی انطباق اجرا با نقشه را فراهم کند. این اطلاعات در تصمیم گیری مهندس محاسب درباره ظرفیت باقیمانده عضو نقش مستقیم دارد.

معرفی دستگاه های تشخیص میلگرد در بتن

دستگاه تشخیص میلگرد در بتن بر اساس نوع فناوری، عمق نفوذ، دقت مکانی و نوع خروجی به گروه های مختلف تقسیم می شود. انتخاب دستگاه باید با توجه به هدف پروژه انجام شود، زیرا یک تجهیز ساده برای یافتن مسیر سوراخکاری کافی است، اما تهیه تصویر سه بعدی از عضو به سامانه پیشرفته تری نیاز دارد.

• Cover Meter: برای اندازه گیری ضخامت پوشش بتن و تعیین محل میلگردهای سطحی استفاده می شود.
• Rebar Locator: موقعیت، جهت و در برخی مدل ها قطر تقریبی میلگرد را مشخص می کند.
• Concrete Scanner: دستگاه چند منظوره ای است که علاوه بر میلگرد، کابل، لوله و اجزای مدفون را شناسایی می کند.
• GPR Scanner: با استفاده از امواج راداری، چند لایه آرماتور و اجسام عمیق تر را نمایش می دهد.
• Ferroscan: سامانه تخصصی برای تهیه نقشه دوبعدی یا سه بعدی از شبکه فولادی داخل بتن است.
• Ultrasonic Tomograph: از امواج فراصوت برای شناسایی ناپیوستگی ها، حفره ها و اجزای داخلی استفاده می کند.
• Radiographic Scanner: با اشعه X یا گاما، تصویر دقیق از اجزای متراکم درون بتن تولید می کند.
• Magnetic Detector: برای شناسایی سریع فلزات آهنی نزدیک سطح مناسب است.
• Multi Sensor Scanner: چند فناوری مانند رادار، القای مغناطیسی و سنجش عمق را در یک دستگاه ترکیب می کند.

دستگاه اسکن میلگرد داخل بتن باید متناسب با ضخامت عضو و فاصله میان میلگردها انتخاب شود. دستگاهی که برای دال نازک عملکرد مناسبی دارد، ممکن است در ستون متراکم یا فونداسیون حجیم نتیجه قابل اعتمادی ارائه ندهد. مشخصات فنی تجهیز، فرکانس آنتن، الگوریتم پردازش و امکان کالیبراسیون از عوامل اصلی در کیفیت خروجی هستند.

هزینه اسکن میلگرد در بتن

هزینه اسکن میلگرد در بتن معمولا بر اساس مساحت سطح، تعداد نقاط مورد بررسی، نوع عضو و فناوری مورد استفاده محاسبه می شود. اسکن یک ناحیه کوچک برای نصب انکر هزینه کمتری نسبت به تهیه نقشه کامل از یک دال یا دیوار دارد. استفاده از دستگاه های GPR، توموگرافی یا رادیوگرافی به دلیل تجهیزات پیچیده تر و نیاز به تحلیل تخصصی، هزینه بیشتری ایجاد می کند.

عواملی مانند ارتفاع کار، محدودیت دسترسی، نیاز به داربست، تراکم آرماتور، ضخامت بتن، تعداد لایه ها و تهیه گزارش رسمی نیز در قیمت نهایی موثر هستند. در برخی پروژه ها هزینه به صورت متری، نقطه ای یا روزانه اعلام می شود. چنانچه خروجی شامل نقشه سه بعدی، تعیین عمق دقیق و گزارش مهندسی باشد، زمان پردازش داده نیز به هزینه خدمات اضافه خواهد شد.

کاربردهای اسکن آرماتور در بتن

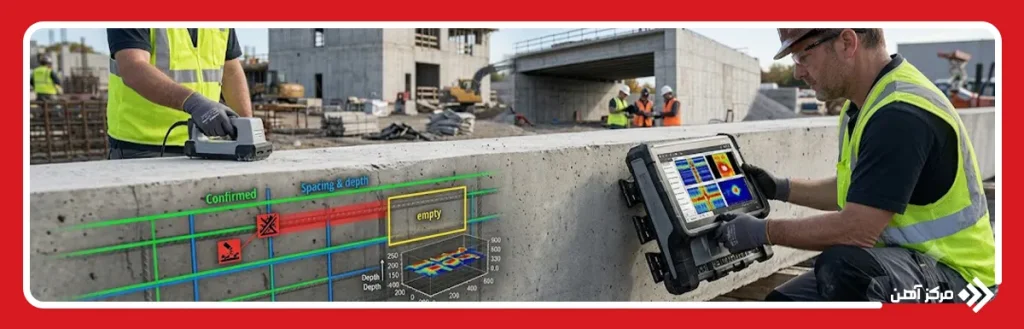

اسکن آرماتور در بتن فقط برای یافتن محل میلگرد نیست و در مراحل مختلف طراحی، اجرا، تعمیر و ارزیابی سازه کاربرد دارد. مهم ترین کاربردهای آن عبارتند از:

• تعیین محل مناسب برای سوراخکاری و کرگیری
• جلوگیری از قطع میلگردهای اصلی
• شناسایی کابل های پیش تنیده و پس کشیده
• کنترل ضخامت پوشش بتن
• تعیین فاصله و جهت آرماتورها
• بررسی انطباق اجرا با نقشه سازه
• انتخاب محل نصب انکر و بولت
• تهیه نقشه آرماتور سازه موجود
• ارزیابی سازه های فاقد نقشه اجرایی
• بررسی محل وصله ها و همپوشانی میلگردها
• برنامه ریزی برای مقاوم سازی
• شناسایی لوله ها و کابل های مدفون
• کنترل کیفیت دال، تیر، ستون و دیوار
• تعیین نواحی ایمن برای برش بتن
• کمک به مدل سازی و تحلیل مجدد سازه
• بررسی آسیب های ناشی از خوردگی
• شناسایی شبکه های چند لایه آرماتور
• مستندسازی وضعیت داخلی عضو بتنی

عوامل موثر بر دقت تشخیص میلگرد در بتن

دقت دستگاه فقط به کیفیت سخت افزار وابسته نیست و شرایط عضو، محیط و روش برداشت داده نیز نقش تعیین کننده دارند. مهم ترین عوامل موثر عبارتند از:

• عمق قرارگیری میلگرد
• قطر آرماتور
• فاصله میان میلگردها
• تراکم شبکه فولادی
• وجود چند لایه آرماتور
• رطوبت بتن
• شوری و هدایت الکتریکی بتن
• نوع و اندازه سنگدانه
• ضخامت عضو بتنی
• وجود توری فلزی
• حضور کابل برق و لوله فلزی
• کیفیت تماس سنسور با سطح
• ناهمواری یا پوشش سطح بتن
• فرکانس آنتن دستگاه
• کالیبراسیون نامناسب
• سرعت حرکت اسکنر
• فاصله خطوط برداشت
• نویز الکترومغناطیسی محیط
• تجربه و مهارت اپراتور
• کیفیت نرم افزار پردازش
• تفسیر نادرست بازتاب ها
• عدم تطبیق داده با نقشه سازه
• تغییرات دما و شرایط محیطی
• وجود ترک، حفره یا ناحیه مرطوب

تشخیص دقیق آرماتورها زمانی امکان پذیر است که فناوری مناسب، برداشت منظم و تفسیر مهندسی در کنار یکدیگر قرار گیرند. استفاده از یک دستگاه ساده بدون شناخت ساختار عضو می تواند به نتیجه اشتباه منجر شود، در حالی که ترکیب داده های چند روش دقت تصمیم گیری را افزایش می دهد. دستگاه تشخیص میلگرد در بتن و دستگاه اسکن میلگرد داخل بتن باید پیش از عملیات اجرایی، متناسب با ضخامت، تراکم فولاد و هدف پروژه انتخاب شوند تا خطر آسیب به سازه، توقف کار و هزینه های ترمیم به حداقل برسد.
