خط اندازی ساختمان یکی از گام های نخست و بسیار حیاتی در اجرای پروژه های ساختمانی است که نقش مهمی در صحت و دقت ساختار نهایی دارد. این مرحله به معنی ترسیم نقشه ساختمان به طور دقیق روی زمین است که باید با دقت و مهارت انجام شود تا تمامی اجزای ساختمان در جای درست قرار بگیرند. گچ ریزی ساختمان به عنوان بخشی از خط اندازی با استفاده از مواد مخصوص، خطوط طرح را روی زمین مشخص می کند تا بتوان ساخت و ساز را آغاز کرد. در این مقاله با مفهوم خط اندازی، روش انجام آن و اهمیت این فرآیند در پروژه های ساخت و ساز آشنا می شویم.

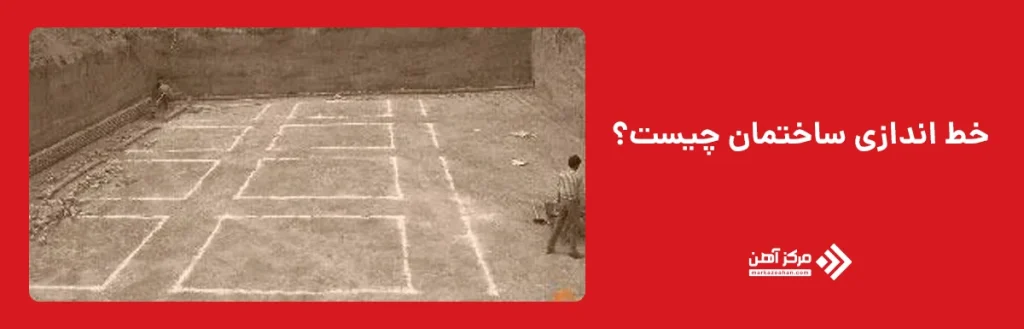

خط اندازی و گچ ریزی ساختمان یکی از مراحل کلیدی و بسیار مهم در اجرای پروژه های ساختمانی به شمار می آید که طی آن موقعیت دقیق و مرزهای اجزای ساختمان روی زمین تعیین می شود. این کار توسط ابزارهای مهندسی و بر اساس نقشه ای که مهندسین طراحی کرده اند انجام می شود تا تمام ابعاد و موقعیت ها دقیقا با نقشه منطبق باشد. در طول خط اندازی همه خطوط را باید به وسیله متر و وسایل اندازه گیری دقیق سنجید تا گوشه ها و نقاط نبشی با استفاده از ابزار مخصوص، کاملاً گونیا (اصطلاحاً گونیا کردن با متر) باشند و خطاها به حداقل برسد.
این مرحله باید توسط افراد متخصص یا مهندسین مجرب به اجرا درآید تا ساختمان با ضریب اطمینان بالا، بدون خطا و بدون مشکل ساخته شود. هرگونه اشتباه در این بخش ممکن است باعث ایجاد مشکلات جدی در مراحل بعدی ساخت و حتی هزینه های اضافی شود. با توجه به بالا بودن قیمت آهن و سایر مصالح ساختمانی پرمصرف در بازار، کوچکترین خطا در خط اندازی می تواند هزینه های اضافی بسیار زیادی را به پروژه تحمیل کند.
اصطلاحات مختلفی برای اشاره به فرآیند خط اندازی ساختمان وجود دارد که در واقع همه آنها به یک مفهوم پایه بازمی گردند: پیاده کردن نقشه سازه روی زمین. این مراحل شامل گچ ریزی ساختمان یا رنگریزی خطوط نقشه روی زمین است که به آن پیکتاژ نیز گفته می شود. پیکتاژ به معنای انتقال دقیق نقاط و خطوط طرح از روی نقشه به بستر زمین است؛ به گونه ای که نسبت ها و موقعیت ها کاملاً حفظ شوند. طبق استاندارد ISO 7078، پیکتاژ فرآیندی است که محل نصب و تراز قطعات ساختمان را با استفاده از علامت های مرجع مشخص می کند.
مراحل اجرای خط اندازی و گچ ریزی ساختمان به شرح زیر است:
ابتدا لازم است که طول و عرض اصلی زمین و سازه مشخص شود. به عنوان مثال، ابتدا طول زمین تعیین شده و سپس عرض آن به شکل زاویه قائم (گونیا) مشخص می شود. مهمترین نکته در این مرحله، تعیین درست و صحیح بر ساختمان است که باید مطابق با پروانه ساخت باشد و از ورود ساختمان به معابر عمومی جلوگیری کند. همچنین، اگر در طراحی عقب نشینی وجود داشته باشد، باید به دقت لحاظ شود.
معمولاً بر ساختمان با خطوط هاشور در پروانه مشخص شده است. اگر ملک اطراف دارای ساختمان هایی باشد که پایان کار دریافت کرده اند، می توان از آن ها برای تعیین بر ملک خود استفاده کرد؛ اما اگر چنین شرایطی وجود نداشته باشد، باید از واحد گذربندی شهرداری درخواست کمک کرد تا مرز دقیق ملک را تعیین کند.
بعد از تعیین بر ساختمان و ابعاد کلی زمین، باید فضای اختصاص یافته برای ساخت سازه تعیین شود. بر اساس پروانه ساخت، تنها بخشی از زمین مجاز به احداث سازه است و باقی آن باید به حیاط، پارکینگ، فضای سبز یا موارد مشابه اختصاص یابد. به همین دلیل، باید حدود مجاز ساخت را طبق پروانه کاملاً رعایت کنید تا از مشکلات قانونی در آینده دور بمانید.
در این مرحله از خط اندازی ساختمان محل ستون ها، گوشه های اتاق ها و دیگر نقاط مهم ساختمان به صورت دقیق مشخص می شود. نقاطی که در نقشه به عنوان نبش یا گوشه نشان داده شده اند با میخ علامت‌گذاری می شوند تا موقعیت آنها روی زمین دقیقاً معلوم باشد.

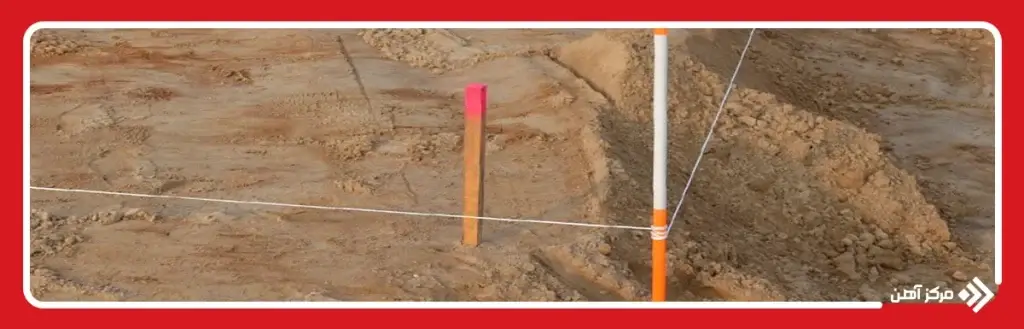

پس از تعیین نقاط باید بین میخ ها ریسمان کشیده شود تا خطوط کلی ساختمان بر روی زمین به دست آید. در این مرحله اندازه گیری ها مجدد بررسی می شوند تا از صحت ابعاد و زاویه ها اطمینان حاصل شود. فاصله خطوط در محل های مختلف با استفاده از متر اندازه گیری شده و زاویه ها با گونیا چک می شود تا از درست بودن آن ها مطمئن شویم.
در انتهای خط اندازی ساختمان وقتی که نقشه به طور کامل و دقیق روی زمین پیاده شد، باید خطوط ریسمان با گچ یا رنگ خاصی علامت گذاری شوند تا پس از برداشتن ریسمان، خطوط مشخص باقی بمانند. این مرحله پایانی خط اندازی است و پس از آن می توان عملیات گودبرداری را آغاز کرد. در این موقعیت لازم است یک بار دیگر نقشه کاغذی با پیاده سازی روی زمین تطبیق داده شده و هرگونه ناهماهنگی برطرف شود. اگر زاویه های سازه تا حدود ۳ تا ۴ سانتیمتر تفاوت داشته باشند قابل چشم‌پوشی بوده و در مراحل بعدی ساخت توسط نازک کاری اصلاح می شوند؛ اما اگر انحراف زیادتر باشد حتماً باید توسط کارشناس ماهر مورد بررسی و اصلاح قرار بگیرد.

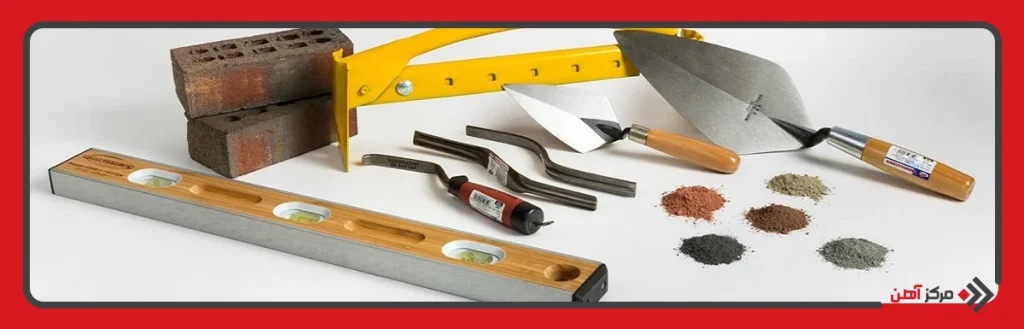

ابزارهای مورد استفاده در خط اندازی و گچ ریزی ساختمان عبارت اند از:
خط اندازی قبل از آغاز عملیات گودبرداری نقش مهمی ایفا می کند؛ زیرا محل دقیق ساخت و مرزهای ساختمان را مشخص کرده و بدین ترتیب باعث می شود گودبرداری درست و بدون خطا انجام گیرد. همچنین، انجام دقیق گچ ریزی و خط اندازی سبب می شود تمام نقاط ساختمان مطابق با نقشه های اجرایی قرار بگیرند و تقسیم بندی فضاها کاملاً دقیق باشد. این فرآیند کمک می کند تا از ایجاد زاویه های نادرست و غیر هم راستا در فضاهای داخلی مانند اتاق و پذیرایی جلوگیری شود.
از سوی دیگر، خط اندازی به صاحب ملک اطمینان می دهد که ملک او به هیچ عنوان وارد معابر عمومی یا زمین های مجاور نمی شود و این مسئله مانع بروز مشکلات حقوقی و اختلافات ملکی خواهد شد. این موضوع به شکل محسوسی زمان و هزینه پروژه را کاهش می دهد.

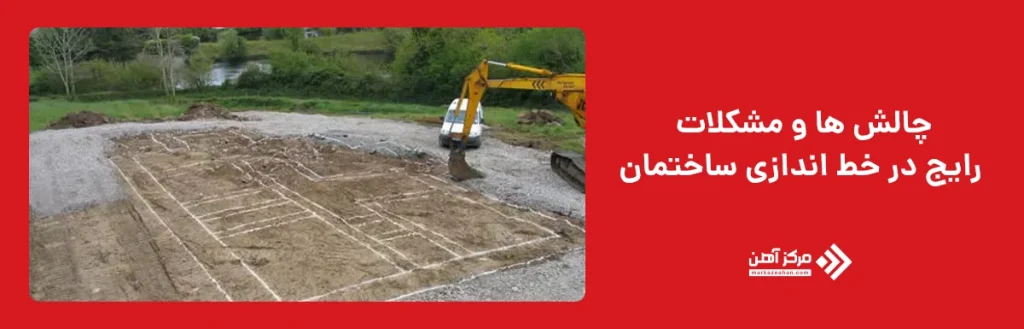

خط اندازی اگر با دقت انجام نشود باعث بروز مشکلات متعددی خواهد شد که در ادامه به مهمترین آنها اشاره می کنیم:
تجاوز ساختمان های مجاور به محدوده ملک
مشکل رایج و جدی در خط اندازی، ورود غیرمجاز ساختمان پلاک های همسایه به داخل حریم ملک شما است. این مسئله معمولاً به دلیل اشتباه در پیاده سازی نقشه یا عدم رعایت مقررات اجرایی رخ می دهد. اگر شما به عنوان مجری یا ناظر متوجه این تجاوز نشده و در پایان کار با شرایط تغییر یافته مواجه شوید (به عنوان مثال حذف پارکینگ به دلیل کم شدن طول یا عرض ساختمان)، مالک ملک می تواند به دلیل آسیب وارد شده شکایت حقوقی کرده و از شما خسارت دریافت کند.
ورود ملک به معبر عمومی
یکی دیگر از مشکلات رایج و چالش های اساسی خط اندازی ساختمان، ورود بخش هایی از ملک به فضای معابر عمومی است. این نوع تخلف معمولاً عواقب سخت تری دارد و ممکن است با صدور حکم تخریب توسط کمیسیون ماده ۱۰۰ همراه شود. به همین علت قبل از اجرای نهایی ساختمان، مرحله گچ ریزی و نشانه گذاری به منظور تشخیص هرگونه ورود به حریم معابر عمومی انجام می شود تا در صورت وجود مشکل، بتوان اقدامات اصلاحی را پیش از ادامه ساخت و ساز انجام داد.
خط اندازی ساختمان یکی از حساس ترین و اساسی ترین مراحل ساخت و ساز است که به دقت بالا و رعایت تمامی نکات قانونی و فنی نیاز دارد. رعایت دقیق اندازه ها و مرزهای ملک از بروز اختلافات حقوقی و مشکلات ساخت و ساز جلوگیری می کند؛ بنابراین اهمیت بالای این مرحله باید همواره مدنظر مجریان و ناظران ساختمان قرار بگیرد تا از خسارات احتمالی جلوگیری شود.
سوالات متداول
خط اندازی و گچ ریزی ساختمان شامل مشخص کردن دقیق محل قرارگیری اجزای مختلف سازه و اسکلت بر روی زمین است که به اجرای صحیح و بدون نقص نقشه ساخت کمک می کند.
پلان و نقشه سازه، متر، گچ یا ماده رنگی جهت مشخص کردن خطوط و ریسمان بنایی
۱. تعیین ابعاد کلی سازه روی زمین ۲. مشخص کردن ابعاد اصلی سازه ۳. تعیین نقاط کلیدی و گوشه ها ۴. کشیدن ریسمان بین نقاط علامت گذاری شده ۵. گچ ریزی و تثبیت خطوط روی زمین
اشتباهات انسانی، کیفیت پایین ابزارآلات نقشه برداری و شرایط نامساعد جوی می توانند منجر به عدم دقت در خط اندازی شوند.
بله، استفاده از تجهیزات پیشرفته مانند GPS و لیزر دقت و سرعت خط اندازی را به طور چشمگیری افزایش می دهد.
نقشه برداری ساختمان فرآیندی جامع تر است که اطلاعات کلی زمین را جمع آوری می کند؛ در حالی که خط اندازی بر تعیین دقیق موقعیت سازه بر اساس نقشه های موجود تمرکز دارد.
