الکترود سلولزی چیست و چه کاربردی دارد؟

الکترود سلولزی یکی از مهم ترین الکترودهای روکش دار در فرایند جوشکاری قوسی دستی است که به دلیل ایجاد قوس پرقدرت، نفوذ عمیق و انجماد سریع حوضچه مذاب، جایگاه ویژه ای در جوشکاری خطوط لوله، مخازن، سازه های فولادی و اتصالاتی دارد که باید در موقعیت های دشوار اجرا شوند. بخش قابل توجهی از پوشش این الکترود از ترکیبات آلی سلولزی تشکیل شده است؛ موادی که هنگام سوختن در قوس، حجم زیادی گاز محافظ تولید می کنند و از تماس مستقیم فلز مذاب با اکسیژن و نیتروژن هوا جلوگیری می کنند. انتخاب قطر، جریان، قطبیت و نوع الکترود باید با ضخامت قطعه، وضعیت اتصال، فولاد پایه و دستورالعمل جوشکاری هماهنگ باشد؛ زیرا تغییرات قیمت آهن، هزینه تعمیر اتصال معیوب و حساسیت پروژه های صنعتی، کیفیت اجرای جوش را به موضوعی اقتصادی و فنی تبدیل کرده است. در ادامه بررسی می کنیم الکترود سلولزی چیست، چه ساختاری دارد، چگونه شناسایی می شود و در چه پروژه هایی عملکرد بهتری ارائه می دهد.

الکترود سلولزی چیست؟

برای درک دقیق ساختار این محصول ابتدا باید بدانیم الکترود جوشکاری چیست. در فرایند Shielded Metal Arc Welding یا SMAW، الکترود روکش دار هم وظیفه انتقال جریان الکتریکی و تشکیل قوس را بر عهده دارد و هم فلز پرکننده لازم برای ایجاد اتصال را تامین می کند. مغزی فلزی الکترود در اثر حرارت قوس ذوب شده و به حوضچه جوش انتقال می یابد. روکش اطراف مغزی نیز با تجزیه حرارتی، گاز محافظ، سرباره، عناصر پایدارکننده قوس و مواد اصلاح کننده ترکیب شیمیایی فلز جوش را تولید می کند. بنابراین عملکرد یک الکترود فقط به جنس مفتول مرکزی وابسته نیست و نوع روکش، ویژگی های قوس، شکل انتقال قطرات، عمق نفوذ و سرعت انجماد را تعیین می کند.

الکترود سلولزی جوشکاری نوعی الکترود مصرفی با روکش غنی از مواد آلی، به ویژه سلولز پالایش شده است. سلولز در دمای بالای قوس به ترکیبات گازی عمدتا شامل هیدروژن، مونوکسید کربن و دی اکسید کربن تجزیه می شود. خروج سریع این گازها، فشار بالایی در ستون قوس ایجاد می کند و نتیجه آن تشکیل قوسی متمرکز، نافذ و اصطلاحا Digging Arc است. حوضچه مذاب در این روش کوچک، روان و سریع منجمد می شود؛ به همین دلیل کنترل آن در حالت عمودی رو به پایین، سربالا و بالاسری امکان پذیر است. در الکترود های سلولزی حجم سرباره کم و لایه آن نازک است، زیرا بخش عمده روکش به گاز تبدیل می شود. این رفتار با الکترودهای روتیلی یا قلیایی که درصد بیشتری سرباره جامد تولید می کنند، تفاوت بنیادی دارد. منابع فنی سازندگان نیز E6010 را الکترودی با نفوذ عمیق برای پاس ریشه لوله و E6011 را نمونه ای مشابه با قابلیت کار با جریان متناوب معرفی می کنند.

مشخصات و ویژگی های الکترود سلولزی

در میان انواع الکترود جوشکاری، نمونه های سلولزی از نظر رفتار قوس، میزان گاززایی، شکل سرباره و قابلیت اجرای جوش خارج از موقعیت تخت، مشخصات متمایزی دارند. این ویژگی ها باعث می شود اپراتور بتواند ریشه اتصال را با نفوذ کامل اجرا کند؛ اما دستیابی به نتیجه مطلوب به مهارت بالا در کنترل طول قوس، زاویه الکترود، سرعت حرکت و شکل دهی سوراخ کلیدی یا Keyhole نیاز دارد.

نفوذ بسیار عمیق: فشار گازهای حاصل از تجزیه روکش، قوس را به داخل درز هدایت می کند. این ویژگی امکان ذوب مناسب لبه ها و تشکیل ریشه کامل را در اتصالات شیاری باز فراهم می سازد.

قوس متمرکز و پرقدرت: قوس الکترود سلولزی نرم و آرام نیست و نیروی قابل توجهی به حوضچه وارد می کند. صدای مشخص، پاشش نسبتا زیاد و واکنش سریع حوضچه از نشانه های این نوع قوس هستند.

انجماد سریع فلز جوش: حوضچه کوچک پس از عبور الکترود به سرعت منجمد می شود. این رفتار مانع ریزش فلز مذاب هنگام جوشکاری عمودی، سقفی یا روی محیط لوله می شود.

سرباره کم حجم و نازک: مواد آلی روکش عمدتا به فاز گاز تبدیل می شوند؛ بنابراین سرباره باقی مانده نسبت به الکترودهای قلیایی محدودتر است و معمولا با ضربه یا برس کاری جدا می شود.

قابلیت جوشکاری در تمام وضعیت ها: عدد سوم در علامت الکترود سلولزی E6010 و E6011 عدد 1 است که قابلیت استفاده در وضعیت تخت، افقی، عمودی و بالاسری را نشان می دهد.

مناسب بودن برای تکنیک Vertical Down: الکترود های سلولزی به دلیل انجماد سریع برای حرکت عمودی رو به پایین مناسب هستند. این روش در اجرای خطوط لوله طولانی، سرعت پیشروی بالایی ایجاد می کند.

تحمل نسبی آلودگی سطح: قوس نافذ می تواند از لایه های نازک اکسید، زنگ سطحی یا آلودگی محدود عبور کند؛ با این حال این قابلیت نباید جایگزین آماده سازی اصولی سطح شود.

هیدروژن قابل توجه در قوس: تجزیه سلولز هیدروژن زیادی تولید می کند. به همین علت استفاده از این الکترود برای فولادهای پرکربن، فولادهای پرمقاومت حساس به ترک و مقاطع بسیار ضخیم باید بر اساس WPS و کنترل پیش گرم انجام شود.

ظاهر خشن تر گرده جوش: سطح جوش معمولا موج های درشت تر، تحدب محدود و پاشش بیشتری نسبت به الکترودهای روتیلی دارد. معیار اصلی انتخاب آن نفوذ و کیفیت ریشه است، نه ایجاد سطح کاملا تزئینی.

نیاز به منبع تغذیه مناسب: به خصوص E6010 برای شروع و حفظ پایدار قوس به ولتاژ مدار باز و مشخصه دینامیکی مناسب دستگاه نیاز دارد. هر اینورتر سبک قادر به سوزاندن پایدار این الکترود نیست.

انواع الکترود سلولزی

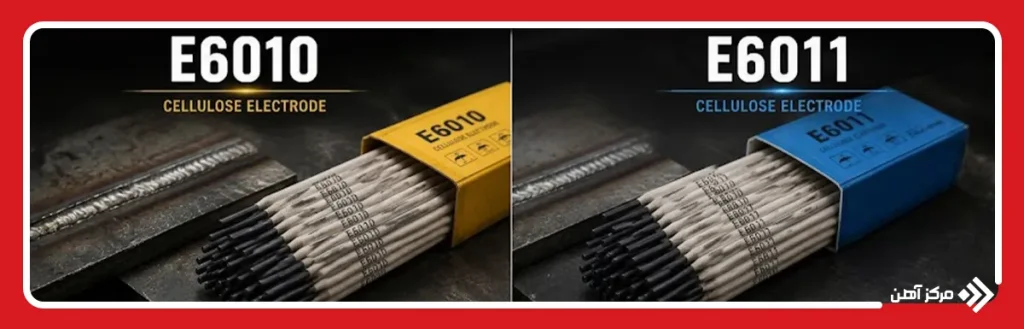

دسته بندی الکترود های سلولزی فقط به E6010 و E6011 محدود نیست و نمونه هایی مانند E7010-P1 برای فولادهای خط لوله مقاوم تر نیز وجود دارند. با این حال دو گرید E6010 و E6011 پرکاربردترین گزینه ها در جوشکاری فولاد کربنی محسوب می شوند. حرف E در ابتدای کد به Electrode اشاره دارد، دو رقم 60 حداقل استحکام کششی فلز جوش را برابر 60000 psi یا حدود 410 MPa نشان می دهند، عدد 1 قابلیت جوشکاری در تمام موقعیت ها را مشخص می کند و رقم پایانی نوع روکش و جریان قابل استفاده را بیان می کند.

الکترود سلولزی E6010

E6010 یک الکترود با روکش سلولزی سدیمی یا High Cellulose Sodium است که عمدتا با جریان مستقیم و قطبیت مثبت الکترود، یعنی DCEP یا DC+، استفاده می شود. در این آرایش الکترود به قطب مثبت و قطعه کار به قطب منفی متصل می شود. قوس حاصل متمرکز، پرانرژی و دارای قدرت نفوذ بسیار بالا است. E6010 می تواند درز ریشه را در اتصال لب به لب لوله با دهانه باز ذوب کند و یک گرده مناسب در سمت داخلی اتصال بسازد. این توانایی دلیل اصلی کاربرد گسترده آن در پاس ریشه خطوط انتقال نفت، گاز و آب است.

روش کار با E6010 با الکترودهای عمومی تفاوت دارد. جوشکار باید سوراخ کلیدی را در ریشه اتصال ایجاد و اندازه آن را در طول مسیر کنترل کند. بزرگ شدن بیش از حد Keyhole می تواند به سوختگی لبه و ریزش مذاب منجر شود و کوچک شدن آن احتمال عدم نفوذ را افزایش می دهد. تکنیک Whip and Pause، حرکت کوتاه رو به جلو و بازگشت کنترل شده به حوضچه، یکی از روش های متداول برای تنظیم حرارت ورودی و شکل ریشه است. در برخی پروژه های خط لوله نیز تکنیک Stovepipe و حرکت عمودی رو به پایین به کار می رود.

E6010 برای ورق و لوله فولاد کربنی، تعمیر سازه های سنگین، مخازن و برخی اتصالات یک طرفه مناسب است. با وجود تحمل نسبی سطح اکسیدی، لبه های اتصال باید از رطوبت، روغن سنگین، رنگ ضخیم و پوسته نورد سست پاک شوند. این الکترود برای ورق های بسیار نازک انتخاب ساده ای نیست؛ زیرا نفوذ شدید آن احتمال سوراخ شدن قطعه را افزایش می دهد. همچنین دستگاه جوش باید قابلیت واقعی عملکرد با E6010 را داشته باشد. بالا بودن جریان نامی دستگاه به تنهایی کافی نیست و ولتاژ مدار باز، Arc Force و پاسخ دینامیکی منبع نیز بر پایداری قوس اثر می گذارند.

الکترود سلولزی E6011

E6011 از نظر نفوذ، سرعت انجماد و قابلیت استفاده در تمام موقعیت ها به E6010 نزدیک است؛ اما روکش آن بر پایه سلولز پتاسیمی یا High Cellulose Potassium ساخته می شود. حضور ترکیبات پتاسیم، یونیزاسیون قوس را در هر نیم سیکل جریان متناوب تسهیل می کند. به همین دلیل E6011 علاوه بر جریان مستقیم، با جریان AC نیز قابل استفاده است و برای کارگاه هایی که به دستگاه ترانسفورماتوری ساده یا منبع فاقد خروجی مناسب E6010 مجهز هستند، انعطاف بیشتری ایجاد می کند.

قوس E6011 نفوذ عمیقی دارد، سرباره آن سریع منجمد می شود و برای تعمیر تجهیزات کشاورزی، شاسی خودروهای سنگین، مخازن، لوله ها، قطعات فولادی زنگ زده و اتصالات گالوانیزه کاربرد دارد. با وجود این، هنگام جوشکاری فولاد گالوانیزه باید پوشش روی در محدوده اتصال برداشته شود و تهویه موضعی مناسب برقرار باشد؛ زیرا بخارات اکسید روی برای سلامتی خطرناک هستند. عبارت مقاوم در برابر آلودگی نیز به معنای مجاز بودن جوشکاری روی سطوح خیس، روغنی یا دارای رنگ ناشناخته نیست.

E6011 در مقایسه با E6010 معمولا قوسی اندکی نرم تر و کنترل پذیرتر روی دستگاه های AC ایجاد می کند، اما همچنان نسبت به E6013 پاشش بیشتر و ظاهر گرده خشن تری دارد. این الکترود برای پاس ریشه، تعمیرات میدانی و اتصالاتی مناسب است که دستیابی به نفوذ بر زیبایی سطح اولویت دارد. انتخاب بین E6010 و E6011 باید بر اساس نوع منبع تغذیه، تاییدیه پروژه، جنس فولاد پایه و دستورالعمل جوشکاری انجام شود؛ زیرا جایگزینی خودسرانه دو الکترود در اتصالات کد دار قابل قبول نیست.

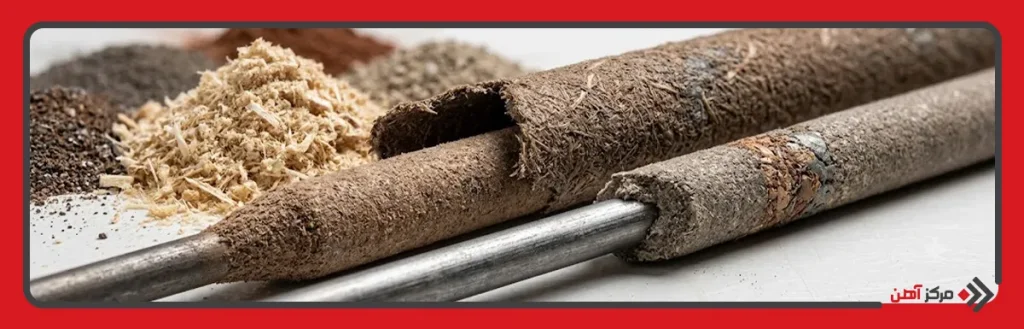

الکترود سلولزی از چه موادی ساخته می شود؟

ساختار الکترود سلولزی از یک مغزی فلزی و پوششی چند جزئی تشکیل شده است. فرمول دقیق روکش میان تولیدکنندگان متفاوت است و هر ماده برای ایجاد گاز محافظ، تثبیت قوس، کنترل سرباره، جبران اکسیداسیون یا تنظیم خواص فلز جوش به کار می رود. اجزای متداول آن عبارتند از:

• مفتول مغزی از فولاد کم کربن
• سلولز پالایش شده یا آرد چوب
• سیلیکات های معدنی به عنوان چسب
• ترکیبات سدیم در روکش E6010
• ترکیبات پتاسیم در روکش E6011
• دی اکسید تیتانیوم در مقادیر کنترل شده
• اکسیدهای آهن و منگنز
• فرو منگنز به عنوان اکسیژن زدا
• فرو سیلیسیم برای اصلاح ترکیب فلز جوش
• کربنات های معدنی
• مواد پایدارکننده قوس
• مقدار محدود پودر آهن در برخی فرمول ها
• مواد روان ساز فرایند اکستروژن روکش
• ترکیبات کنترل کننده نرخ سوختن الکترود

کاربرد الکترود سلولزی

کاربرد الکترود سلولزی بیشتر در اتصالاتی دیده می شود که به نفوذ بالا، قابلیت جوشکاری در چند وضعیت و انجماد سریع نیاز دارند. پیش از انتخاب باید ضخامت، کربن معادل فولاد، دمای محیط، محدودیت هیدروژن، نوع درز و الزامات آزمون غیرمخرب بررسی شوند.

• پاس ریشه خطوط لوله: قوس نافذ، لبه های ریشه را ذوب می کند و امکان تشکیل گرده داخلی مناسب را در اتصال یک طرفه فراهم می سازد.
• جوشکاری خطوط انتقال نفت و گاز: سرعت مناسب در تکنیک عمودی رو به پایین، E6010 و گریدهای سلولزی مقاوم تر را برای اجرای خطوط طولانی کاربردی می کند.
• اتصال لوله های آب و تاسیسات صنعتی: در لوله هایی که دسترسی به پشت اتصال وجود ندارد، کنترل Keyhole به دستیابی به نفوذ کامل کمک می کند.
• تعمیر ماشین آلات سنگین: قوس پرقدرت برای ترمیم شاسی، قطعات فولادی ضخیم و تجهیزات میدانی که وضعیت سطح آنها ایده آل نیست، موثر است.
• ساخت مخازن ذخیره: قابلیت جوشکاری عمودی و بالاسری، اجرای درزهای طولی و محیطی برخی مخازن فولادی را تسهیل می کند.
• صنایع کشتی سازی: این الکترود برای بعضی اتصالات بدنه، سازه های داخلی و تعمیرات فولاد کربنی در وضعیت های متنوع قابل استفاده است.
• جوشکاری سازه های فولادی: در اتصالات غیرحساس یا پاس ریشه برخی درزهای شیاری می توان از الکترود سلولزی مطابق نقشه و WPS استفاده کرد.
• تعمیر تجهیزات کشاورزی: E6011 به دلیل قابلیت کار با AC و تحمل نسبی زنگ سطحی برای تعمیر ادوات، تریلرها و قاب های فولادی مناسب است.
• اتصال قطعات با دسترسی محدود: انجماد سریع حوضچه، اجرای جوش در گوشه ها، زیر قطعات و موقعیت هایی را ممکن می کند که نگه داشتن مذاب دشوار است.
• پروژه های صحرایی: حمل آسان تجهیزات SMAW و مقاومت نسبی فرایند در برابر جریان هوای محیط، استفاده از الکترود های سلولزی را در مسیر خطوط لوله و تعمیرات میدانی رایج کرده است.

مزایا و معایب الکترود سلولزی

ارزیابی فنی این الکترود باید همزمان بر کیفیت ریشه، سرعت اجرا، محدودیت متالورژیکی و سطح مهارت جوشکار متمرکز باشد. نفوذ بالا همیشه مزیت مطلق نیست و در قطعات نازک یا فولادهای حساس می تواند به عیب تبدیل شود.

مزایا

• نفوذ عمیق در فلز پایه
• تشکیل مناسب ریشه در اتصال یک طرفه
• قابلیت جوشکاری در تمام موقعیت ها
• مناسب برای جوشکاری عمودی رو به پایین
• سرعت پیشروی بالا در خطوط لوله
• انجماد سریع حوضچه مذاب
• حجم کم و جدایش آسان سرباره
• قابلیت استفاده در فضای باز
• تحمل نسبی زنگ و پوسته سطحی
• امکان کنترل سوراخ کلیدی در پاس ریشه
• تجهیزات ساده و قابل حمل فرایند SMAW
• دسترسی مناسب به نواحی محدود

معایب

• تولید هیدروژن زیاد در قوس
• خطر ترک هیدروژنی در فولادهای حساس
• پاشش بیشتر نسبت به الکترود روتیلی
• ظاهر خشن تر گرده جوش
• نیاز به مهارت بالای جوشکار
• حساسیت زیاد به طول قوس
• احتمال سوختگی لبه در ورق نازک
• نیاز E6010 به منبع جریان مناسب
• دشواری کنترل Keyhole برای افراد کم تجربه
• تولید دود و گاز قابل توجه
• نامناسب بودن برای برخی فولادهای پرکربن
• محدودیت استفاده در اتصالات کم هیدروژن

تفاوت الکترود سلولزی با معمولی

منظور از الکترود معمولی در بسیاری از کارگاه ها، الکترود روتیلی E6013 یا الکترود قلیایی E7018 است. این عنوان دقیق علمی نیست؛ بنابراین تفاوت الکترود سلولزی با معمولی باید بر اساس نوع واقعی الکترود مقایسه شود. جدول زیر مقایسه عمومی نمونه سلولزی با E6013 و E7018 را نشان می دهد.

معیار مقایسه	الکترود سلولزی E6010 و E6011	الکترود روتیلی E6013	الکترود قلیایی E7018
نوع اصلی روکش	سلولز سدیمی یا پتاسیمی	روتیل یا دی اکسید تیتانیوم	ترکیبات قلیایی کم هیدروژن
ماهیت قوس	متمرکز، خشن و نافذ	نرم و پایدار	نرم، متراکم و کنترل پذیر
عمق نفوذ	بسیار زیاد	کم تا متوسط	متوسط
سرعت انجماد	بسیار سریع	متوسط	متوسط
حجم سرباره	کم و نازک	متوسط	نسبتا زیاد و محافظ
میزان پاشش	نسبتا زیاد	کم	کم تا متوسط
کیفیت ظاهری گرده	موج های درشت و سطح خشن تر	صاف و مناسب کار عمومی	یکنواخت و مناسب سازه
کاربرد اصلی	پاس ریشه، خط لوله و تعمیرات	درب، پنجره و ساخت عمومی	سازه های حساس و اتصالات مقاوم
قابلیت Vertical Down	بسیار مناسب	محدود به دستور سازنده	معمولا نامناسب
سطح مهارت مورد نیاز	زیاد	کم تا متوسط	متوسط تا زیاد
هیدروژن فلز جوش	بالا	متوسط	پایین در شرایط نگهداری صحیح
حساسیت به رطوبت	نیازمند نگهداری طبق دستور سازنده	متوسط	بسیار حساس
نوع جریان رایج	E6010 با DC+ و E6011 با AC یا DC	AC و DC بر اساس محصول	AC یا DC+ بر اساس محصول
رفتار روی سطح زنگ زده	تحمل نسبی بهتر	نیازمند تمیزی بیشتر	نیازمند آماده سازی دقیق
خطر سوراخ کردن ورق نازک	بالا	پایین تر	متوسط
مناسب بودن برای فولاد پرمقاومت	فقط با تایید WPS	محدود	معمولا مناسب تر با انتخاب گرید صحیح
هدف اصلی انتخاب	نفوذ و تشکیل ریشه	سهولت اجرا و ظاهر جوش	خواص مکانیکی و کاهش هیدروژن

نکات مهم هنگام استفاده از الکترود سلولزی

عملکرد صحیح این الکترود به تنظیم همزمان پارامترهای الکتریکی، آماده سازی اتصال و تکنیک دست وابسته است. رعایت موارد زیر احتمال عدم نفوذ، بریدگی کناره، تخلخل و ترک را کاهش می دهد:

• مطالعه دستورالعمل سازنده پیش از مصرف
• تطبیق الکترود با WPS تایید شده پروژه
• بررسی قابلیت دستگاه برای سوزاندن E6010
• انتخاب قطبیت صحیح متناسب با طبقه بندی الکترود
• تنظیم آمپر بر اساس قطر و وضعیت جوشکاری
• پاک کردن رطوبت، روغن و رنگ از محل اتصال
• حذف پوسته های سست و زنگ ضخیم
• کنترل دقیق فاصله ریشه و زاویه پخ
• تثبیت Tack Weld پیش از اجرای پاس اصلی
• حفظ طول قوس متناسب و یکنواخت
• کنترل اندازه Keyhole در پاس ریشه
• جلوگیری از مکث طولانی در یک نقطه
• انتخاب سرعت حرکت متناسب با تشکیل ریشه
• استفاده از تکنیک Whip and Pause در صورت نیاز
• تمیز کردن کامل سرباره بین پاس ها
• حذف عیوب ابتدا و انتهای هر الکترود
• استفاده از سنگ زنی برای اتصال مناسب پاس ها
• کنترل دمای پیش گرم و بین پاسی
• توجه به کربن معادل فولاد پایه
• جلوگیری از جوشکاری روی قطعه خیس
• نگهداری الکترود در بسته بندی اصلی
• خودداری از خشک کردن شدید بدون دستور سازنده
• استفاده نکردن از الکترود دارای روکش ترک خورده
• تامین تهویه موضعی در فضای بسته
• استفاده از ماسک، دستکش و لباس مقاوم
• دور کردن مواد قابل اشتعال از محل کار
• بازرسی چشمی ریشه و سطح جوش
• انجام آزمون های غیرمخرب طبق الزامات پروژه
• جلوگیری از جایگزینی E6010 و E6011 بدون تایید
• توقف کار در صورت ناپایداری غیرعادی قوس

الکترود سلولزی یک الکترود روکش دار تخصصی برای جوشکاری قوسی دستی است که با تولید حجم زیادی گاز محافظ، قوسی نافذ و حوضچه ای سریع انجماد ایجاد می کند. مهم ترین کاربرد الکترود سلولزی اجرای پاس ریشه خطوط لوله، جوشکاری در وضعیت های دشوار، تعمیر تجهیزات فولادی و اتصالاتی است که دسترسی به پشت آنها وجود ندارد. E6010 با روکش سلولزی سدیمی عمدتا به جریان DC+ وابسته است، در حالی که E6011 به دلیل وجود ترکیبات پتاسیم قابلیت کار با AC را نیز دارد. علامت الکترود سلولزی اطلاعات مهمی درباره استحکام کششی، موقعیت جوشکاری، نوع روکش و جریان مجاز ارائه می دهد و باید پیش از مصرف به درستی تفسیر شود. نفوذ بالا، سرعت اجرای مناسب و قابلیت جوشکاری عمودی از مزایای این گروه هستند؛ اما هیدروژن زیاد، پاشش، نیاز به مهارت و احتمال ترک در فولادهای حساس، استفاده از آن را به کنترل دقیق فرایند وابسته می کند. انتخاب نهایی باید بر اساس جنس فولاد، ضخامت، منبع تغذیه، استاندارد پروژه و دستورالعمل جوشکاری تایید شده انجام شود.
