الکترود گرافیتی چیست؟

الکترود گرافیتی یکی از اجزای کلیدی در صنایع فولاد و متالورژی است که به ‌طور گسترده در کوره‌ های قوس الکتریکی برای ذوب فلزات استفاده می شود و در تعیین قیمت پروفیل آهن و دیگر مقاطع فولادی نقش دارد. این الکترودها به دلیل رسانایی الکتریکی و حرارتی بالا، مقاومت در برابر دمای زیاد و پایداری شیمیایی، جایگاه ویژه ‌ای در فرایندهای صنعتی دارند. تولید الکترود گرافیتی از مواد اولیه ‌ای مانند کک نفتی و قیر زغال‌ سنگ انجام می ‌شود و طی فرایند های مختلفی از جمله کربونیزاسیون و گرافیتاسیون به ساختاری متراکم و مقاوم تبدیل می‌ گردد. در این مقاله از مرکزآهن، با ویژگی ‌ها، کاربردها و مزایای این محصول مهم صنعتی آشنا خواهیم شد.

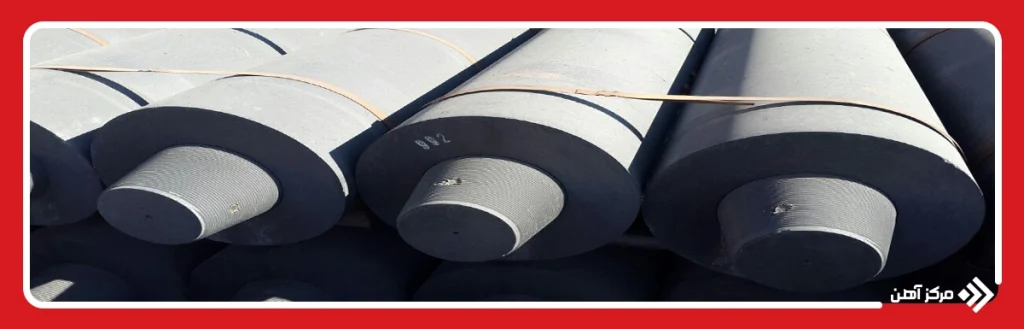

انواع الکترود گرافیتی

قبل از بررسی انواع الکترود گرافیکی، خوب است به این سوال پاسخ دهیم که الکترود گرافیتی چیست؟ الکترود گرافیتی یک ماده‌ی صنعتی مهم است که از گرافیت، یکی از آلوتروپ‌ های کربن، ساخته می ‌شود. این الکترودها به دلیل ساختار لایه ‌ای گرافیت، دارای رسانایی الکتریکی بالا، مقاومت حرارتی عالی و پایداری شیمیایی در دماهای بسیار بالا هستند. این ویژگی ‌ها باعث شده‌ اند تا الکترودهای گرافیتی در صنایع مختلفی مانند تولید فولاد، باتری ‌های لیتیوم ‌یون، سیستم ‌های الکترولیز و حتی در فناوری انرژی‌ های تجدیدپذیر کاربرد گسترده ‌ای داشته باشند. به ‌طور خاص، در صنعت فولاد، از این الکترودها برای ذوب فلزات استفاده می‌ شود، زیرا می ‌توانند دمای بسیار بالا را تحمل کرده و جریان الکتریکی را به ‌طور موثر انتقال دهند.

الکترودهای گرافیتی بر اساس ویژگی ‌ها و کاربردهایشان به دسته ‌های مختلفی تقسیم می‌ شوند. در ادامه، انواع اصلی این الکترودها را معرفی کرده و توضیح می دهیم.

• الکترود با توان عادی (RP – Regular Power): این نوع الکترودها برای کاربردهایی با نیاز به چگالی جریان پایین تا متوسط طراحی شده ‌اند و عمدتاً در کوره ‌های قوس الکتریکی کوچک و متوسط برای تولید فولادهای کربنی معمولی استفاده می ‌شوند.
• الکترود با توان بالا (HP – High Power): این الکترودها دارای چگالی جریان بالاتری نسبت به نوع RP هستند و در کوره ‌های قوس الکتریکی با ظرفیت بالاتر و برای تولید فولادهای آلیاژی به کار می ‌روند.
• الکترود با توان فوق‌ العاده بالا (UHP – Ultra High Power): این نوع الکترودها برای کاربردهایی با چگالی جریان بسیار بالا طراحی شده‌ اند و در کوره ‌های قوس الکتریکی بزرگ برای تولید فولادهای خاص و آلیاژهای ویژه استفاده می ‌شوند.

انتخاب نوع مناسب الکترود گرافیتی بستگی به نیازهای خاص فرایند تولید و ویژگی ‌های محصول نهایی دارد.

ویژگی‌ های الکترود گرافیتی

الکترودهای گرافیتی دارای ویژگی‌ های زیر هستند.

• هدایت الکتریکی بالا: قابلیت انتقال جریان ‌های الکتریکی قوی، مناسب برای فرایندهای الکتریکی صنعتی.
• مقاومت حرارتی عالی: تحمل دماهای بسیار بالا، ایده ‌آل برای کوره ‌های قوس الکتریکی.
• استحکام مکانیکی بالا: مقاومت در برابر فشار و تنش ‌های مکانیکی در شرایط سخت صنعتی.
• هدایت حرارتی بالا: انتقال مؤثر حرارت، جلوگیری از افزایش دما در نقاط حساس.
• مقاومت در برابر اکسیداسیون: پایداری در برابر واکنش با اکسیژن در دماهای بالا.
• چگالی بالک مناسب: ساختار متراکم با چگالی بهینه برای کاربردهای مختلف.
• مقاومت الکتریکی کم: کاهش اتلاف انرژی در حین انتقال جریان الکتریکی.
• مقاومت در برابر شوک حرارتی: تحمل تغییرات ناگهانی دما بدون ترک‌ خوردگی یا شکست.
• مقاومت شیمیایی: پایداری در برابر اسیدها، بازها و حلال‌ های آلی.
• طول عمر بالا: دوام و پایداری در شرایط عملیاتی مختلف.

این ویژگی‌ها باعث می‌شوند الکترودهای گرافیتی در صنایع مختلفی مانند فولادسازی، تولید آلومینیوم و صنایع شیمیایی کاربرد گسترده ‌ای داشته باشند.

کاربردهای الکترود گرافیتی

الکترودهای گرافیتی در صنایع مختلفی کاربرد دارند. در ادامه، کاربردهای آن ها در سه حوزه‌ مختلف را بررسی می کنیم:

• کاربرد در صنایع فولاد و ذوب:

 الکترودهای گرافیتی به ‌عنوان رسانای الکتریکی در کوره ‌های قوس الکتریکی (EAF) برای ذوب فولاد و سایر فلزات استفاده می‌ شوند. این الکترودها با تحمل دماهای بسیار بالا و هدایت الکتریکی عالی، امکان تولید فولاد با کیفیت را فراهم می‌ کنند.

• کاربرد در تولید کربن و گرافیت:

 الکترودهای گرافیتی در فرایند های پالایش فلزات مانند تصفیه و بازیابی فلزات استفاده می ‌شوند. این الکترودها برای ذوب فلزات ناخالص و جداسازی فلز خالص از ناخالصی ‌ها به کار می ‌روند.

• کاربرد در باتری ‌ها و انرژی‌ های تجدیدپذیر:

 گرافیت به‌ عنوان ماده ‌ای کلیدی در تولید باتری‌ های لیتیوم-یون استفاده می ‌شود که در دستگاه ‌های الکترونیکی قابل حمل و خودروهای برقی کاربرد دارند. ساختار لایه ‌ای گرافیت امکان ذخیره و انتقال یون ‌های لیتیوم را فراهم می ‌کند که برای عملکرد باتری ‌ها ضروری است.

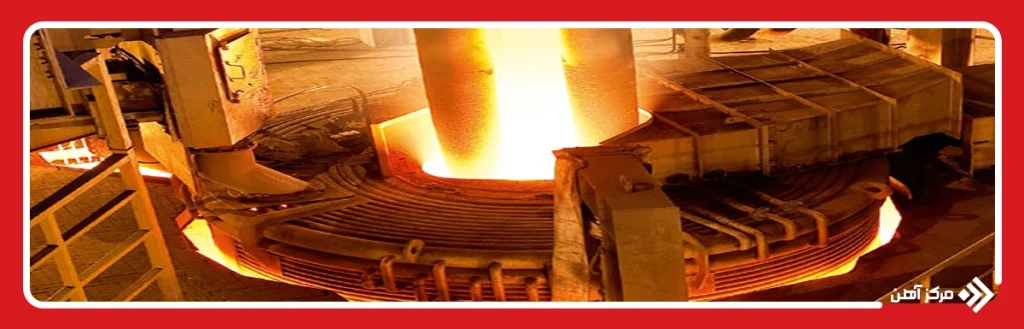

الکترود گرافیتی کوره قوس الکتریکی

الکترود گرافیتی کوره قوس الکتریکی (EAF) نقش اساسی در فرایند ذوب و تولید فولاد ایفا می‌کنند. این الکترودها به ‌عنوان رسانای جریان الکتریکی عمل کرده و با ایجاد قوس الکتریکی، حرارت لازم برای ذوب فلزات را فراهم می ‌نمایند.

مزایای استفاده از الکترود گرافیتی در کوره قوس الکتریکی شامل موارد زیر است:

• افزایش راندمان انرژی: به دلیل هدایت الکتریکی بالا، اتلاف انرژی کاهش می ‌یابد.
• کاهش زمان ذوب: با ایجاد حرارت بالا، فرایند ذوب سریع ‌تر انجام می ‌شود.
• کیفیت بالای محصول نهایی: کنترل دقیق دما و فرایند ذوب، منجر به تولید فولاد با کیفیت بالاتر می ‌شود.

تولید و فرایند ساخت الکترود گرافیتی

تولید الکترود گرافیتی فرایندی پیچیده است که نیازمند کنترل دقیق در تمامی مراحل دارد. در ادامه، مراحل اصلی تولید این محصول را بررسی می کنیم.

انتخاب و آماده‌ سازی مواد اولیه

مواد اولیه اصلی برای تولید الکترود گرافیتی شامل کک نفتی کلسینه ‌شده و قیر زغال ‌سنگ است. کک نفتی با درصد خلوص بالا و میزان گوگرد کم، مقاومت و هدایت الکتریکی بهتری را فراهم می ‌کند. این مواد ابتدا خرد و آسیاب می ‌شوند تا به ذراتی با اندازه مناسب برای مراحل بعدی تبدیل شوند.

مخلوط ‌سازی

در این مرحله، ذرات کک نفتی آسیاب‌ شده با قیر زغال‌ سنگ ترکیب می‌شوند تا یک مخلوط همگن ایجاد گردد. این فرایند در دماهای کنترل ‌شده انجام می ‌شود تا چسبندگی و یکنواختی مخلوط بهینه شود.

شکل ‌دهی (پرس)

مخلوط به ‌دست ‌آمده تحت فشار بالا در قالب ‌های مخصوص پرس می ‌شود تا شکل اولیه الکترودها تشکیل گردد. این مرحله در تعیین ابعاد و چگالی الکترود نقش کلیدی دارد.

پخت (کربونیزاسیون)

الکترودهای خام در کوره ‌های مخصوص تا دمایی بین ۸۰۰ تا ۱۲۰۰ درجه سانتی ‌گراد حرارت داده می‌ شوند. در این فرایند، مواد فرار حذف شده و ساختار الکترود مستحکم ‌تر می ‌شود.

آغشته‌ سازی (Impregnation)

برای افزایش چگالی و کاهش تخلخل، الکترودهای پخته ‌شده در حمام قیر زغال ‌سنگ غوطه ‌ور می ‌شوند. این فرایند چندین مرتبه تکرار می ‌شود تا استحکام و دوام الکترود افزایش یابد.

گرافیت‌ سازی

در این مرحله، الکترودها در کوره ‌های گرافیت ‌سازی تا دمای ۲۵۰۰ تا ۳۰۰۰ درجه سانتی‌ گراد حرارت داده می ‌شوند. در نتیجه، ساختار کربن به گرافیت تبدیل شده و هدایت الکتریکی و مقاومت حرارتی الکترودها بهبود می ‌یابد.

ماشین‌کاری

پس از گرافیت ‌سازی، الکترودها تحت عملیات ماشین ‌کاری قرار می‌ گیرند تا به ابعاد استاندارد برسند. این مرحله شامل تراشکاری، رزوه ‌زنی و آماده ‌سازی برای اتصال به سایر الکترودها است.

بازرسی و بسته‌ بندی

در پایان، الکترودهای تولید شده از نظر کیفیت، ابعاد، هدایت الکتریکی و مقاومت مکانیکی مورد آزمایش قرار گرفته و سپس بسته ‌بندی و به بازار عرضه می ‌شوند.

تولید الکترود گرافیتی نیازمند مواد اولیه با کیفیت، فناوری پیشرفته و کنترل دقیق در تمامی مراحل است. کیفیت نهایی الکترود تأثیر مستقیمی بر عملکرد آن در کاربردهای صنعتی و حتی قیمت قوطی ۲در۲ دارد و رعایت استانداردهای تولید، موجب افزایش دوام و کارایی این محصول حیاتی می‌شود.
