آکروپاد بتنی چیست و چه کاربردی دارد؟

آکروپاد بتنی یکی از پیشرفته ترین المان های حفاظت ساحلی است که برای کاهش نیروی مخرب امواج و افزایش پایداری موج شکن ها طراحی شده است. این قطعات بتنی با هندسه مهندسی شده، به گونه ای ساخته می شوند که پس از استقرار در کنار یکدیگر، ساختاری درهم قفل شونده ایجاد کنند و بدون نیاز به وزن بسیار زیاد، در برابر نیروهای هیدرودینامیکی مقاومت بالایی داشته باشند. امروزه استفاده از آکروپاد در پروژه های بندری، اسکله های تجاری، پایانه های نفتی و سازه های دریایی به دلیل عملکرد مناسب، مصرف کمتر مصالح و افزایش دوام سازه، به یکی از روش های استاندارد مهندسی سواحل تبدیل شده است.

طراحی، تولید و اجرای بلوک‌های آکروپاد نیازمند محاسبات دقیق هیدرولیکی، ژئوتکنیکی و سازه ای است و انتخاب ابعاد آن ارتباط مستقیمی با ارتفاع موج، عمق آب، شرایط بستر و عمر طراحی پروژه دارد. همچنین هزینه اجرای این سازه ها تحت تاثیر عوامل مختلفی مانند ابعاد قطعات، روش تولید، حمل و نصب، تجهیزات دریایی و حتی قیمت آهن مورد استفاده در قالب ها، تجهیزات اجرایی و ماشین آلات قرار می گیرد. در ادامه این مقاله به صورت تخصصی تر خواهیم گفت قالب آکروپاد بتنی چیست؟

آکروپاد بتنی چیست؟

آکروپاد بتنی (Accropode) یک واحد بتنی پیش ساخته با شکل هندسی پیچیده است که برای حفاظت لایه خارجی موج شکن های توده سنگی طراحی شده است. برخلاف بلوک های بتنی معمولی که مقاومت خود را عمدتا از وزن تامین می کنند، آکروپادها علاوه بر جرم، از مکانیزم قفل شوندگی سه بعدی نیز بهره می برند. این ویژگی موجب می شود قطعات پس از نصب در کنار یکدیگر، شبکه ای پایدار تشکیل دهند که در برابر نیروهای ناشی از امواج شدید، جریان های ساحلی و آشفتگی های هیدرولیکی مقاومت بسیار بالایی داشته باشد.

طراحی این قطعات بر اساس مطالعات گسترده مکانیک سیالات، مدل سازی فیزیکی و تحلیل های عددی انجام شده است تا ضمن کاهش تعداد قطعات مورد نیاز، بیشترین ضریب ایمنی حاصل شود. هندسه بازوی های آکروپاد باعث می شود فشار ناشی از برخورد موج به جای تمرکز روی یک نقطه، در میان چندین قطعه توزیع شود و احتمال جابه جایی کاهش یابد.

تولید قالب آکروپاد معمولا با استفاده از قالب بتنی فلزی دقیق انجام می شود. دقت ابعادی قالب اهمیت بسیار زیادی دارد، زیرا کوچک ترین تغییر در شکل هندسی می تواند عملکرد قفل شوندگی قطعات را مختل کند. بتن مصرفی نیز معمولا دارای مقاومت فشاری بالا، نفوذپذیری کم، دوام مناسب در محیط های سولفاتی و مقاومت زیاد در برابر سیکل های تر و خشک شدن است تا بتواند ده ها سال در محیط خورنده دریایی عملکرد مطلوب خود را حفظ کند.

جدول مشخصات فنی آکروپاد بتنی

مشخصه	مقدار تقریبی
جنس	بتن مسلح یا بتن غیر مسلح پر مقاومت
مقاومت فشاری بتن	40 تا 60 مگاپاسکال (یا بیشتر)
وزن هر قطعه	حدود 1 تا بیش از 40 تن
چگالی بتن	حدود 2400 کیلوگرم بر متر مکعب
روش تولید	پیش ساخته در کارخانه یا سایت پروژه
نوع قالب	قالب فلزی دقیق
نحوه استقرار	تک لایه با آرایش مهندسی
محل استفاده	موج شکن، اسکله، بندر، سازه های ساحلی
عمر طراحی	بیش از 50 سال
استاندارد طراحی	براساس مطالعات هیدرولیکی و دستورالعمل های PIANC و CIRIA

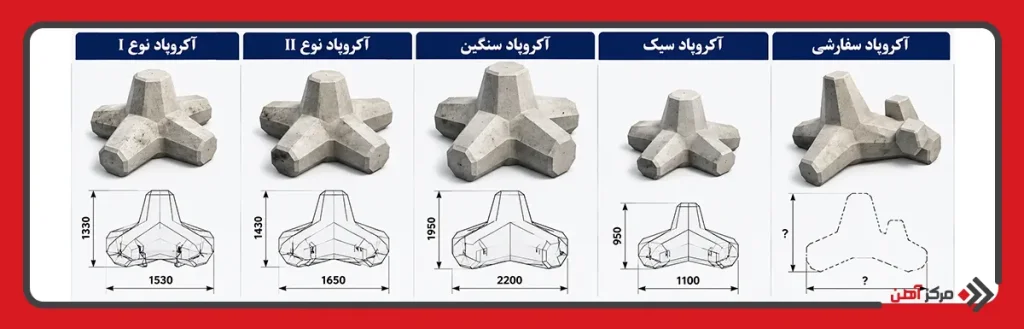

انواع آکروپاد بتنی

اگرچه همه آکروپادها با هدف کاهش انرژی امواج طراحی می شوند، اما بسته به شرایط پروژه، ارتفاع موج، عمق آب و روش اجرا در مدل های مختلفی تولید می شوند. انتخاب نوع مناسب پس از تحلیل شرایط هیدرولیکی و انجام مدل سازی آزمایشگاهی انجام می شود تا بهترین عملکرد در فرآیند بتن ریزی و اجرای موج شکن حاصل شود.

• آکروپاد نوع I نخستین نسل آکروپادها که همچنان در بسیاری از پروژه های دریایی مورد استفاده قرار می گیرد. این مدل دارای عملکرد بسیار مناسب در موج شکن های سنگی بوده و قابلیت قفل شوندگی بالایی دارد.
• آکروپاد نوع II نسخه بهینه شده نسل اول است که با اصلاح هندسه، پایداری بیشتری در برابر امواج شدید ایجاد می کند و میزان جابه جایی قطعات را کاهش می دهد.
• آکروپاد سنگین برای مناطق با ارتفاع موج بسیار زیاد، طوفان های دریایی و بنادر اقیانوسی طراحی می شود. وزن این قطعات ممکن است به چند ده تن برسد.
• آکروپاد سبک در پروژه های کوچک تر، سواحل کم عمق و موج شکن های محلی استفاده می شود و هزینه حمل و نصب کمتری دارد.
• آکروپاد سفارشی در برخی پروژه های خاص، ابعاد و هندسه قطعات متناسب با شرایط محلی طراحی می شود تا بیشترین بازده هیدرولیکی حاصل گردد.

کاربرد آکروپاد بتنی

آکروپادهای بتنی امروزه یکی از مهم ترین اجزای سازه های حفاظتی دریایی محسوب می شوند. استفاده از این قطعات باعث افزایش عمر مفید سازه، کاهش هزینه های تعمیر و نگهداری و افزایش ضریب اطمینان در برابر امواج شدید می شود. مهم ترین کاربردهای آن عبارت اند از:

حفاظت از موج شکن ها

اصلی ترین کاربرد آکروپاد، حفاظت از لایه خارجی موج شکن های توده سنگی است. این قطعات انرژی موج را مستهلک کرده و مانع تخریب لایه های داخلی سازه می شوند. در نتیجه پایداری موج شکن حتی در شرایط طوفانی حفظ خواهد شد.

حفاظت از اسکله ها

در اطراف اسکله ها، برخورد مستقیم امواج می تواند موجب فرسایش بستر، نشست سازه و آسیب دیدگی تجهیزات شود. استفاده از آکروپاد باعث کاهش شدت برخورد امواج و افزایش دوام اسکله می شود.

حفاظت از بنادر

بنادر تجاری و صنعتی برای حفظ ایمنی عملیات بارگیری و تردد شناورها نیازمند محیطی آرام هستند. آکروپادها با کاهش ارتفاع امواج ورودی، شرایط مناسب تری برای فعالیت های بندری ایجاد می کنند.

حفاظت از سواحل

در بسیاری از مناطق ساحلی، فرسایش ناشی از امواج موجب عقب نشینی خط ساحلی می شود. اجرای آکروپاد در کنار موج شکن ها، از تخریب سواحل جلوگیری کرده و پایداری خط ساحلی را افزایش می دهد.

کاهش انرژی امواج

هندسه خاص این قطعات باعث ایجاد آشفتگی کنترل شده در مسیر موج می شود. بخشی از انرژی موج صرف عبور از میان فضای خالی قطعات شده و بخش دیگر نیز به صورت اصطکاک و گردابه مستهلک می شود؛ در نتیجه شدت موج قبل از رسیدن به سازه اصلی به میزان قابل توجهی کاهش می یابد.

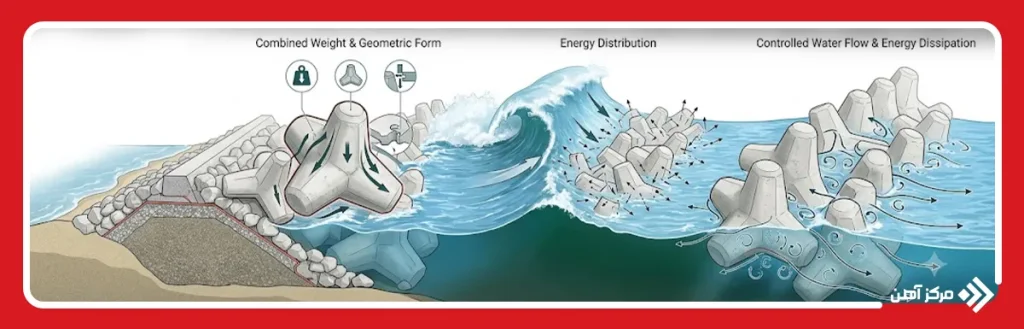

نحوه عملکرد آکروپاد بتنی

عملکرد آکروپاد بر پایه ترکیب وزن، شکل هندسی و قفل شوندگی متقابل قطعات استوار است. هنگامی که موج به لایه خارجی برخورد می کند، به جای انتقال مستقیم نیرو به سازه، انرژی آن میان تعداد زیادی از قطعات توزیع می شود. این توزیع یکنواخت تنش، احتمال جابه جایی موضعی را به حداقل می رساند.

از سوی دیگر، وجود فضاهای خالی میان قطعات باعث عبور کنترل شده آب می شود. این ویژگی از ایجاد فشار هیدرواستاتیکی زیاد پشت موج شکن جلوگیری کرده و همزمان با ایجاد گردابه های کوچک، بخش قابل توجهی از انرژی امواج را مستهلک می کند. همین مکانیزم، مهم ترین تفاوت عملکرد آکروپاد با بلوک های بتنی ساده محسوب می شود.

تفاوت آکروپاد بتنی با تتراپاد

آکروپاد و تتراپاد هر دو برای حفاظت از موج شکن ها طراحی شده اند، اما فلسفه عملکرد آن ها متفاوت است. تتراپاد عمدتا بر وزن و شکل چهارشاخه خود متکی است، در حالی که آکروپاد علاوه بر وزن، از قفل شوندگی هندسی بسیار پیشرفته تری بهره می برد. به همین دلیل در بسیاری از پروژه ها با تعداد قطعات کمتر، سطح پوشش مناسب تری ایجاد می کند.

از نظر اجرایی نیز آکروپاد معمولا به صورت تک لایه نصب می شود، در حالی که بسیاری از موج شکن های تتراپادی به دو لایه نیاز دارند. این موضوع باعث کاهش حجم بتن، کوتاه شدن زمان اجرا و کاهش هزینه حمل و نصب در پروژه های بزرگ می شود. همچنین مطالعات هیدرولیکی نشان داده اند که آکروپاد در برابر امواج با دوره تناوب بالا، پایداری بیشتری نسبت به تتراپاد دارد.

مزایا و معایب استفاده از آکروپاد بتنی

انتخاب آکروپاد به عنوان پوشش موج شکن زمانی منطقی است که شرایط هیدرودینامیکی، هزینه های اجرایی و عمر بهره برداری پروژه به صورت همزمان بررسی شوند. این فناوری اگرچه مزایای قابل توجهی در کاهش مصرف مصالح و افزایش پایداری دارد، اما برای دستیابی به عملکرد مطلوب، نیازمند طراحی دقیق، کنترل کیفیت تولید و نصب مهندسی است.

جدول مزایا و معایب

مزایا	معایب
پایداری بسیار بالا در برابر امواج	نیاز به طراحی تخصصی
کاهش حجم بتن مصرفی	هزینه اولیه قالب سازی
اجرای تک لایه	نیاز به جرثقیل سنگین
کاهش هزینه نگهداری	حساسیت بالا به کیفیت نصب
افزایش عمر موج شکن	نیاز به نیروی متخصص
قفل شوندگی مناسب قطعات	حمل دشوار قطعات سنگین
کاهش فرسایش سازه	تولید پیچیده تر نسبت به بلوک ساده
عملکرد هیدرولیکی مناسب	کنترل کیفی دقیق الزامی است

نصب آکروپاد چگونه انجام می شود؟

پیش از نصب، بستر موج شکن باید کاملا آماده سازی شود. این مرحله شامل اجرای هسته سنگی، لایه های فیلتر و لایه زیرین است تا سطحی پایدار برای استقرار قطعات فراهم شود. همزمان موقعیت دقیق هر قطعه با استفاده از نقشه های اجرایی و مدل سه بعدی مشخص می گردد.

در مرحله بعد، آکروپادها توسط جرثقیل های سنگین یا تجهیزات دریایی مخصوص بلند شده و طبق الگوی تعیین شده در محل قرار می گیرند. ترتیب نصب اهمیت بسیار زیادی دارد، زیرا هر قطعه باید به گونه ای مستقر شود که بتواند با قطعات مجاور درگیر شده و شبکه قفل شوندگی کامل را تشکیل دهد.

پس از پایان عملیات، موقعیت تمام قطعات مورد بازبینی قرار می گیرد. کنترل فاصله ها، زاویه قرارگیری، تراکم لایه و بررسی پایداری در برابر شرایط طراحی از مهم ترین اقدامات کنترل کیفیت محسوب می شوند. در بسیاری از پروژه های بزرگ، عملکرد نهایی با مدل سازی عددی یا پایش میدانی نیز ارزیابی می شود.

در چه پروژه هایی استفاده از آکروپاد توصیه می شود؟

پیش از انتخاب آکروپاد، شرایط هیدرولیکی، شدت امواج، ویژگی های زمین شناسی بستر و اهمیت اقتصادی پروژه بررسی می شود. هرچه سازه در معرض بارهای شدیدتری قرار داشته باشد، مزیت استفاده از آکروپاد بیشتر خواهد بود.

موج شکن های بندری: مهم ترین محل استفاده آکروپاد هستند، زیرا حفاظت بلندمدت در برابر امواج شدید را فراهم می کنند.

پایانه های نفت و گاز دریایی: این سازه ها نیازمند ضریب ایمنی بسیار بالا هستند و کوچک ترین آسیب می تواند خسارت اقتصادی قابل توجهی ایجاد کند.

اسکله های تجاری و کانتینری: کاهش آشفتگی آب موجب افزایش ایمنی پهلوگیری کشتی ها و تجهیزات بندری می شود.

سواحل در معرض فرسایش: در مناطقی که عقب نشینی خط ساحلی سرعت بالایی دارد، آکروپاد بخشی از سامانه های مدیریت و حفاظت ساحل محسوب می شود.

نیروگاه های ساحلی و آبگیرها: حفاظت از کانال های ورودی آب، خروجی ها و سازه های جانبی در برابر امواج از دیگر کاربردهای مهم این قطعات است.

جزایر مصنوعی و پروژه های توسعه ساحلی: در طرح های استحصال زمین از دریا، آکروپاد به عنوان لایه محافظ پیرامونی، پایداری سازه را در بلندمدت تضمین می کند.

آکروپاد بتنی یکی از روش های موثر برای حفاظت از موج شکن ها، بنادر، اسکله ها و خطوط ساحلی در برابر امواج شدید است. این قطعات با استفاده از قالب پیش ساخته و قالب موج شکن دقیق تولید می شوند و به دلیل قفل شوندگی مناسب، پایداری سازه را افزایش داده و انرژی امواج را کاهش می دهند. البته عملکرد مناسب آن ها به طراحی هیدرولیکی، کیفیت بتن و اجرای اصولی نصب بستگی دارد.
