قالب موج شکن چیست؟ معرفی قالب تتراپاد و انواع آن

قالب موج شکن یکی از تجهیزات تخصصی در مهندسی سواحل و سازه های دریایی است که برای تولید قطعات بتنی حجیم با هندسه هیدرودینامیکی به کار می رود. این قطعات در لایه خارجی موج شکن های توده سنگی، دیواره های حفاظتی ساحل، آب شکن ها و ورودی بنادر قرار می گیرند تا انرژی امواج را پیش از رسیدن به هسته سازه مستهلک کنند. برخلاف بلوک های بتنی معمولی که عمدتا با اتکا به وزن خود مقاومت می کنند، عملکرد قطعاتی مانند تتراپاد، آکروپاد و ایکس بلاک حاصل ترکیب وزن، درگیری هندسی، اصطکاک، تخلخل لایه و نحوه چیدمان است. از این رو طراحی قالب، بتن ریزی و کنترل ابعادی این قطعات باید با محاسبات هیدرولیکی و سازه ای پروژه هماهنگ باشد.

ساخت قالب های تتراپاد یا موج شکن به مقدار قابل توجهی ورق فولادی، پروفیل تقویتی، اتصالات جوشی، پیچ و تجهیزات جابجایی نیاز دارد؛ بنابراین تغییرات قیمت آهن می تواند هزینه ساخت قالب و در نهایت بهای تولید هر واحد بتنی را تحت تاثیر قرار دهد. با این حال، انتخاب قالب صرفا بر پایه قیمت اولیه تصمیم درستی نیست؛ زیرا دوام قالب، تعداد دفعات استفاده، سرعت باز و بسته شدن، کیفیت سطح بتن و دقت هندسی قطعه، اثر مستقیم بر هزینه نهایی پروژه دارند. در ادامه، ساختار فنی قالب موج شکن، تفاوت انواع آن، حوزه های کاربرد، مزایا و معایب و معیارهای انتخاب قالب مناسب بررسی می شود.

قالب موج شکن چیست؟

قالب موج شکن یک سیستم قالب بندی صنعتی، عمدتا فولادی، برای تولید واحدهای بتنی حفاظتی یا Concrete Armour Units است. این قطعات در لایه بیرونی موج شکن های توده سنگی قرار می گیرند و با کاهش فشار دینامیکی موج، کنترل بالاروی و سرریز آب و جلوگیری از جابجایی مصالح زیرلایه و هسته، پایداری سازه را افزایش می دهند. عملکرد آنها فقط به وزن وابسته نیست و هندسه، سطح تماس، تخلخل لایه و میزان درگیری یا Interlocking میان قطعات نیز در رفتار هیدرولیکی و پایداری آنها نقش دارد.

قالب بتن موج شکن باید فشار بتن تازه، بار ویبره، وزن بتن و تنش های ناشی از باز و بسته شدن و جابجایی را بدون تغییر شکل دائمی تحمل کند. بدنه قالب معمولا از ورق فولادی خمکاری شده یا قطعات برش خورده و جوشکاری شده ساخته می شود و برای جلوگیری از کمانش و بازشدگی، به سخت کننده های طولی و عرضی مجهز است. ضخامت ورق، کیفیت جوش، محل خطوط جدایش، نوع اتصالات، آب بندی درزها، مسیر خروج هوا، دسترسی ویبراتور و کنترل زمان بازکردن قالب از مهم ترین الزامات طراحی و ساخت آن هستند.

ابعاد واحد بتنی از نتایج مطالعات هیدرودینامیکی، ارتفاع موج طرح، دوره تناوب، شیب بدنه موج شکن، چگالی بتن، عمق آب، وضعیت شکست موج و ضریب پایداری انتخاب می شود. یکی از روابط شناخته شده در طراحی اولیه لایه زرهی، رابطه هادسون است:

W = γr H³ / [KD (Sr – 1)³ cot α]

در این رابطه، W وزن واحد حفاظتی، γr وزن مخصوص مصالح، H ارتفاع موج طرح، KD ضریب پایداری، Sr چگالی نسبی، و α زاویه شیب بدنه است. این رابطه برای تمام هندسه ها و شرایط پروژه به تنهایی کافی نیست و در طرح های حساس باید آزمایش مدل فیزیکی یا تحلیل عددی نیز انجام شود.

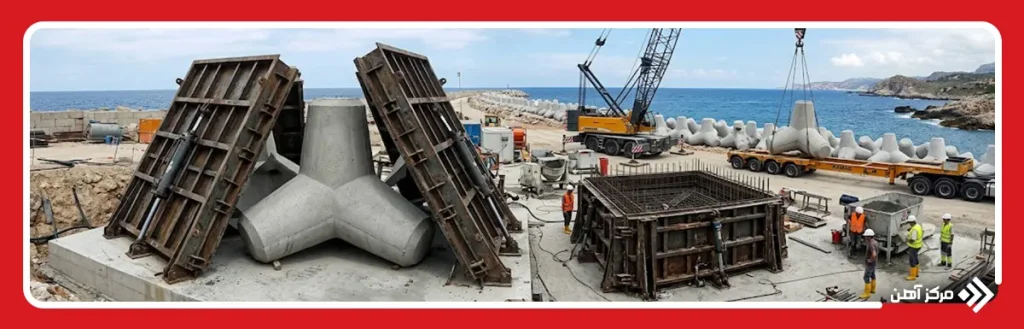

انواع قالب موج شکن

انواع قالب موج شکن بر اساس هندسه واحد بتنی، تعداد بازوها، نحوه قرارگیری، تعداد لایه های مورد نیاز و سازوکار پایداری طبقه بندی می شوند. بعضی قطعات مانند تتراپاد معمولا در چند ردیف و با آرایش نسبتا تصادفی قرار می گیرند، در حالی که واحدهای نسل جدید مانند آکروپاد و ایکس بلاک برای اجرای تک لایه توسعه یافته اند. بنابراین قالب هر سیستم باید دقیقا با هندسه تاییدشده همان واحد، روش بتن ریزی و دستورالعمل جانمایی آن تطابق داشته باشد. همچنین نوع و ضخامت ورق مصرفی در ساخت قالب و بررسی قیمت ورق دریایی می تواند بر هزینه نهایی تولید، دوام قالب و توجیه اقتصادی پروژه تاثیر بگذارد.

قالب تتراپاد

قالب تتراپاد برای ساخت قطعه ای چهارشاخه با آرایش فضایی متقارن به کار می رود. هر بازو نسبت به بازوهای دیگر در جهتی قرار دارد که قطعه بتواند در وضعیت های مختلف روی شیب مستقر شود و با واحدهای مجاور درگیر شود. جریان آب از فضاهای خالی میان شاخه ها عبور می کند؛ در نتیجه بخشی از انرژی موج بر اثر آشفتگی، اصطکاک و تغییر جهت جریان مستهلک می شود.

قالب تتراپاد معمولا از چند پوسته فولادی منحنی یا چندوجهی ساخته می شود. محل اتصال بازوها از حساس ترین نواحی قالب است؛ زیرا فشار بتن در این قسمت زیاد بوده و هندسه پیچیده می تواند موجب حبس هوا شود. برای جلوگیری از تشکیل حفره، باید مسیر بتن ریزی و ویبره به گونه ای طراحی شود که بتن تمام زوایا را پر کند. ایجاد دریچه بازدید یا محل ورود ویبراتور در بعضی قالب ها ضروری است.

مزیت مهم قالب تتراپاد، سابقه اجرایی گسترده و امکان تولید قطعات در وزن های مختلف است. تتراپادها در پروژه های گوناگون با وزن چند تن تا چند ده تن ساخته می شوند، اما وزن نهایی باید از طراحی هیدرولیکی پروژه استخراج شود و استفاده از وزن های رایج بازار بدون محاسبه قابل قبول نیست. تتراپادها با ایجاد تخلخل و درگیری میان قطعات، نیروی موج را توزیع می کنند و برای حفاظت از بدنه موج شکن، پنجه، بخش تاج و گاهی پشت موج شکن به کار می روند.

قالب آکروپاد

آکروپاد یا ACCROPODE یک واحد بتنی تک لایه است که هندسه آن برای دستیابی به پایداری بالا با تعداد کمتر قطعه توسعه یافته است. این واحدها برخلاف برخی سیستم های سنتی، بر اساس الگوی جانمایی کنترل شده و در یک لایه اجرا می شوند. راهنماهای فنی آکروپاد تاکید می کنند که پایداری سیستم به شکل قطعه، مقاومت بتن و رعایت دقیق روش ساخت و قرارگیری وابسته است.

قالب آکروپاد باید دقت ابعادی بالایی داشته باشد؛ زیرا تغییر شکل جزئی در برجستگی ها، پایه ها و سطوح تماس می تواند الگوی درگیری قطعات را تغییر دهد. پوسته فولادی قالب معمولا به چند بخش بازشونده تقسیم می شود و برای جلوگیری از ایجاد تنش هنگام خروج قطعه، ترتیب مشخصی برای بازکردن پنل ها در نظر گرفته می شود.

استفاده تک لایه باعث کاهش تعداد واحدها و حجم بتن می شود، اما اجرای آن به تجهیزات دقیق نقشه برداری، اپراتور ماهر جرثقیل و کنترل مستمر موقعیت قطعات نیاز دارد. آکروپاد یک نام تجاری و سیستم مهندسی شده است؛ بنابراین تولید یا اجرای آن باید مطابق الزامات فنی و حقوقی مالک فناوری انجام شود.

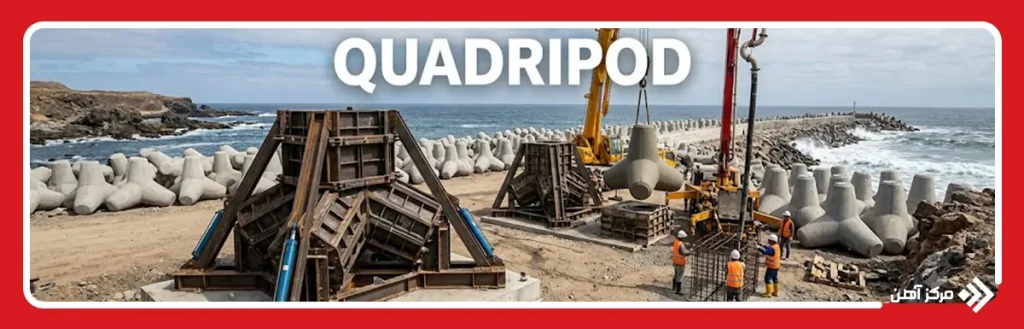

قالب کوادری پاد

کوادری پاد یا Quadripod یک واحد چهارپایه ای است که از نظر مفهوم کلی به خانواده قطعات چندشاخه تعلق دارد، اما نسبت ابعاد، زاویه بازوها، سطح تماس و رفتار آن با تتراپاد یکسان نیست. هدف از هندسه کوادری پاد، ایجاد تعادل میان وزن واحد، تخلخل لایه، اصطکاک و قفل شدگی مکانیکی است.

قالب این قطعه معمولا دارای چهار شاخه با مقاطع تدریجی است. اتصال شاخه ها به هسته مرکزی باید بدون گوشه های بسیار تیز طراحی شود؛ زیرا تمرکز تنش در ریشه بازوها احتمال شکست در زمان حمل، سقوط یا بارگذاری موجی را افزایش می دهد. در قالب سازی نیز ناحیه اتصال شاخه ها به تقویت موضعی نیاز دارد تا شکل هندسی تحت فشار بتن تغییر نکند.

کوادری پاد ممکن است در پروژه هایی انتخاب شود که تامین سنگ طبیعی با وزن مورد نیاز دشوار است یا طراح به یک لایه بتنی با درصد فضای خالی مشخص نیاز دارد. با این حال، ضریب پایداری و روش چیدمان آن باید از منابع معتبر، آزمایش مدل و مشخصات اختصاصی پروژه استخراج شود.

قالب تریبار

تریبار یا Tribar یک واحد بتنی سه شاخه ای است که برای ایجاد مقاومت هیدرولیکی و درگیری میان قطعات طراحی شده است. هندسه سه بازوی آن باعث می شود واحدها در وضعیت های متنوع روی شیب قرار گیرند و شبکه ای متخلخل تشکیل دهند. عبور آب از این شبکه، فشار مستقیم موج بر سطح بدنه را کاهش می دهد.

در قالب تریبار، تقارن سه گانه و یکسان بودن حجم بازوها اهمیت زیادی دارد. اختلاف وزن میان شاخه ها می تواند مرکز ثقل قطعه را جابجا کرده و رفتار آن را هنگام حمل یا قرارگیری تغییر دهد. از این رو مونتاژ قالب باید روی سطح تراز انجام شود و فاصله نقاط مرجع هندسی پیش از هر دوره تولید کنترل گردد.

تریبار از واحدهای شناخته شده در مهندسی حفاظت ساحلی است و همراه با تتراپاد و دولوس در مطالعات کلاسیک واحدهای زرهی مورد بررسی قرار گرفته است. با وجود سابقه فنی، انتخاب آن برای پروژه جدید باید بر مبنای شرایط موج، شیب، زیرلایه و قابلیت ساخت محلی صورت گیرد.

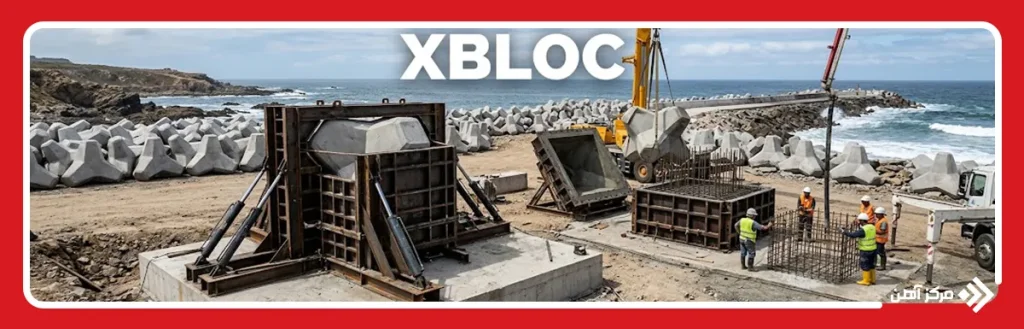

قالب ایکس بلاک

ایکس بلاک یا Xbloc یک واحد بتنی تک لایه با هندسه پیچیده و سطوح درگیرشونده است. شکل آن به گونه ای طراحی شده که قطعات مجاور ضمن حفظ تخلخل مناسب، در برابر بلندشدگی، غلتش و لغزش مقاومت کنند. پایداری این سیستم تنها از جرم منفرد واحد ناشی نمی شود، بلکه رفتار جمعی لایه نقش تعیین کننده دارد.

قالب ایکس بلاک به دلیل وجود انحناها، بازوها و سطوح تماس متعدد، باید با تلرانس محدود ساخته شود. محل خطوط جدایش قالب نباید روی نقاط حساس درگیری قرار گیرد. همچنین زبری یا پلیسه ناشی از اتصال پنل ها باید کنترل شود؛ زیرا ممکن است بر تماس واحدها یا کیفیت سطح بتن اثر بگذارد.

در این سیستم، چیدمان واحدها باید مطابق شبکه و دستورالعمل طراحی انجام شود. نصب تصادفی یا افزایش تراکم قطعات الزاما پایداری بیشتری ایجاد نمی کند؛ زیرا کاهش بیش از حد تخلخل می تواند فشار بالابرنده و بازتاب موج را افزایش دهد. قالب و قطعه ایکس بلاک بخشی از یک سیستم طراحی شده هستند و نباید صرفا بر اساس شباهت ظاهری بازتولید شوند.

معیار مقایسه	قالب تتراپاد	قالب آکروپاد	قالب کوادری پاد	قالب تریبار	قالب ایکس بلاک
هندسه واحد بتنی	چهارشاخه با آرایش فضایی متقارن	چندوجهی مهندسی شده با سطوح تماس مشخص	چهارپایه با مقاطع تدریجی و هسته مرکزی	سه شاخه با تقارن سه گانه	X شکل با سطوح درگیرشونده پیچیده
نحوه اجرا	معمولا چند لایه با چیدمان نسبتا آزاد	تک لایه با الگوی جانمایی کنترل شده	بر اساس آرایش تعیین شده در طرح	معمولا چند لایه با آرایش متخلخل	تک لایه بر اساس شبکه نصب مشخص
سازوکار اصلی پایداری	وزن، اصطکاک، تخلخل و درگیری قطعات	قفل شدگی هندسی و رفتار یکپارچه لایه	وزن، اصطکاک و قفل شدگی مکانیکی	درگیری قطعات و عبور کنترل شده جریان	قفل شدگی هندسی و مقاومت در برابر لغزش و بلندشدگی
دقت مورد نیاز قالب	متوسط تا زیاد	بسیار زیاد	زیاد	زیاد	بسیار زیاد
مهم ترین مزیت	سابقه اجرایی گسترده و تنوع وزنی	کاهش تعداد قطعات و حجم بتن	تعادل مناسب میان وزن، تخلخل و درگیری	کاهش فشار مستقیم موج و ایجاد فضای خالی	پایداری بالا با تعداد کمتر قطعات
محدودیت اصلی	مصرف بتن و تعداد قطعات بیشتر	نیاز به نصب دقیق و رعایت الزامات فناوری	حساسیت ریشه بازوها به تمرکز تنش	حساسیت به نامتقارن شدن بازوها	نیاز به تلرانس محدود و کنترل دقیق چیدمان

انتخاب قالب موج شکن باید بر اساس شرایط موج، نحوه چیدمان، دقت ساخت، حجم بتن و تجهیزات نصب انجام شود. تتراپاد برای اجرای متداول چندلایه مناسب است، در حالی که آکروپاد و ایکس بلاک بیشتر در سیستم های تک لایه با جانمایی دقیق کاربرد دارند.

کاربردهای قالب موج شکن

قالب موج شکن در پروژه هایی استفاده می شود که سنگ طبیعی موجود، از نظر وزن، دوام یا شکل هندسی قادر به تامین پایداری مورد نیاز نیست. واحدهای بتنی ساخته شده با این قالب ها می توانند متناسب با شدت امواج، مشخصات سازه و محدودیت های اجرایی در بخش های مختلف پروژه به کار روند.

• ساخت لایه زرهی موج شکن های توده سنگی: قطعات بتنی روی آندرلایه قرار می گیرند و نخستین مانع در برابر برخورد موج را تشکیل می دهند. انتخاب نوع واحد به ارتفاع موج، شیب بدنه و روش اجرای لایه وابسته است.
• حفاظت از ورودی بندر: در دهانه بنادر، امواج مایل و جریان های پیچیده می توانند موجب ناپایداری سر موج شکن شوند. استفاده از واحدهای حجیم و درگیرشونده، خطر جابجایی مصالح و تخریب تدریجی دماغه را کاهش می دهد.
• تقویت Roundhead موج شکن: بخش منحنی انتهایی موج شکن از چند جهت تحت حمله موج قرار می گیرد و معمولا به واحدهای سنگین تر یا تراکم طراحی شده متفاوت نیاز دارد. برخی راهنماهای فنی افزایش اندازه واحد در این ناحیه را نسبت به بدنه مستقیم پیشنهاد می کنند.
• حفاظت از دیواره های ساحلی و Revetment: قطعات تولیدشده با قالب موج شکن می توانند در پای دیوارهای ساحلی یا روی شیب های فرسایش پذیر نصب شوند تا سرعت جریان و انرژی ضربه ای موج کاهش یابد.
• ساخت آب شکن های کنترل رسوب: آب شکن ها برای اصلاح جریان موازی ساحل و مدیریت انتقال رسوب ساخته می شوند. واحدهای بتنی در نقاطی که تنش هیدرودینامیکی زیاد است، از شسته شدن مصالح جلوگیری می کنند.
• حفاظت از پایه سازه های دریایی: اطراف پایه اسکله، خطوط لوله، سازه های فراساحلی و دهانه آبگیرها، جریان متمرکز می تواند آبشستگی ایجاد کند. واحدهای بتنی مناسب همراه با فیلتر و زیرلایه می توانند بستر را تثبیت کنند.
• بازسازی موج شکن های آسیب دیده: در پروژه های Rehabilitation می توان واحدهای جدید را برای جایگزینی قطعات شکسته یا تقویت مقاطع کم ظرفیت تولید کرد. در این حالت سازگاری هندسی قطعات جدید با لایه موجود اهمیت زیادی دارد.
• حفاظت از پشت موج شکن در برابر سرریز: در سازه هایی که overtopping قابل توجه دارند، جریان عبوری از تاج می تواند پوشش سمت خشکی را تخریب کند. استفاده از واحدهای مناسب در پشت سازه، مقاومت در برابر شستگی را افزایش می دهد.

مزایا و معایب قالب موج شکن

قالب های فلزی موج شکن امکان تولید صنعتی واحدهای دقیق و مقاوم را فراهم می کنند، اما هزینه ساخت و بهره برداری آنها به ابعاد قطعه، پیچیدگی هندسه و ظرفیت تولید وابسته است.

مزایا:

• امکان تولید قطعات بتنی چند تنی با هندسه کنترل شده
• قابلیت استفاده مجدد در تعداد زیاد سیکل تولید
• دقت ابعادی بیشتر نسبت به قالب های موقت چوبی
• مقاومت مناسب در برابر فشار بتن تازه و ویبره
• دستیابی به سطح یکنواخت و کاهش نواقص ظاهری
• امکان تعویض یا تعمیر پنل های آسیب دیده
• افزایش سرعت تولید در پروژه های انبوه
• قابلیت نصب دریچه بتن ریزی، بولت حمل و نقاط ویبره
• امکان ساخت واحدهای پیچیده تک لایه و چند لایه
• قابلیت کنترل بهتر حجم و وزن هر قطعه

معایب:

• هزینه اولیه زیاد برای طراحی و ساخت
• وزن بالا و نیاز به جرثقیل یا تجهیزات جابجایی
• حساسیت به خوردگی در محیط مرطوب و شور
• نیاز به مونتاژ دقیق و سطح کارگاهی تراز
• دشواری تعمیر اعوجاج های شدید پوسته
• نیاز به تمیزکاری و روغن کاری در هر سیکل
• احتمال گیرکردن قطعه در صورت طراحی نامناسب خطوط جدایش
• نیاز به جوشکاری تخصصی و کنترل کیفیت مستمر
• محدود بودن هر قالب به هندسه و حجم مشخص
• افزایش زمان ساخت در قالب های دارای انحنای پیچیده

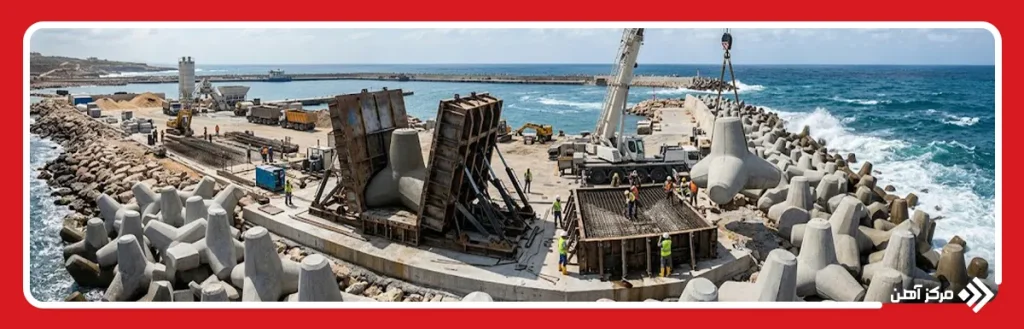

نکات مهم در انتخاب قالب موج شکن

انتخاب قالب باید پس از نهایی شدن طراحی هیدرولیکی واحد بتنی انجام شود. خرید یک قالب آماده بدون بررسی سازگاری آن با نقشه های پروژه ممکن است باعث تولید قطعاتی شود که وزن، تخلخل یا رفتار پایداری مورد انتظار را تامین نمی کنند.

تطابق با نقشه هندسی تاییدشده: ابعاد، زوایا، شعاع انحنا و حجم داخلی قالب باید با نقشه محاسباتی واحد حفاظتی منطبق باشد. کنترل قالب تنها با اندازه گیری طول کلی کافی نیست و نقاط مرجع سه بعدی نیز باید بررسی شوند.

ظرفیت تحمل فشار بتن: ضخامت پوسته و فاصله سخت کننده ها باید با ارتفاع بتن ریزی، چگالی بتن، نرخ پرشدن و شدت ویبره تناسب داشته باشد. تغییر شکل الاستیک بیش از حد نیز می تواند ابعاد قطعه را از تلرانس خارج کند.

تعداد سیکل مورد انتظار: برای پروژه ای با هزاران واحد بتنی، قالب باید بر اساس عمر خستگی اتصالات، دوام جوش ها و قابلیت تعویض قطعات طراحی شود. قالب ارزان با عمر کوتاه ممکن است هزینه هر قطعه را افزایش دهد.

روش بازکردن قالب: ترتیب دمونتاژ باید بدون ضربه شدید به بتن انجام شود. پنل هایی که برای خروج قطعه به کشش زیاد نیاز دارند، خطر لب پریدگی یا ترک زودرس را افزایش می دهند.

کیفیت جوشکاری: جوش های پیوسته و کنترل شده در محل اتصال پوسته و سخت کننده ها ضروری هستند. جوش نامتقارن می تواند موجب اعوجاج حرارتی قالب شود؛ بنابراین توالی جوشکاری باید از قبل مشخص باشد.

امکان تخلیه هوا: در محل تقاطع بازوها و نقاط مرتفع قالب باید مسیر خروج هوا در نظر گرفته شود. باقی ماندن هوا باعث ایجاد حفره، کاهش سطح موثر و تمرکز تنش در قطعه خواهد شد.

دسترسی برای ویبره: ویبراتور باید بتواند بتن را در تمام بازوها متراکم کند. استفاده طولانی از ویبره در یک نقطه نیز ممکن است جداشدگی سنگدانه ها یا تجمع شیره بتن ایجاد کند.

سیستم جابجایی قالب: گوشواره های حمل، مرکز ثقل مجموعه و ظرفیت مجاز نقاط بلندکردن باید محاسبه شوند. بلندکردن قالب از نقاط غیرمجاز می تواند موجب تابیدگی پوسته شود.

شرایط بتن ریزی: قالب باید با نوع بتن، حداکثر اندازه سنگدانه، روانی و روش تغذیه سازگار باشد. برای مثال، بتن کم روان در بازوهای باریک به مسیر بتن ریزی و تراکم دقیق تری نیاز دارد.

پوشش محافظ فولاد: رنگ صنعتی، پوشش اپوکسی یا برنامه نگهداری باید با تماس مداوم قالب با آب، مواد رهاساز و محیط شور هماهنگ باشد. زنگ زدگی عمیق می تواند سطح بتن و دقت اتصال پنل ها را مختل کند.

کنترل وزن قطعه: حجم واقعی قالب باید از طریق مدل سه بعدی یا اندازه گیری دقیق تایید شود. برای مثال، اختلاف دو درصدی حجم در یک قطعه ۲۰ تنی حدود ۴۰۰ کیلوگرم اختلاف وزن ایجاد می کند که در تولید انبوه قابل چشم پوشی نیست.

سازگاری با تجهیزات کارگاه: ابعاد قالب، فضای بازشدن پنل ها، ظرفیت جرثقیل، شعاع گردش و مسیر حمل قطعه باید پیش از سفارش بررسی شوند. قالبی که از نظر هندسی صحیح است اما در محوطه تولید قابل مانور نیست، بهره وری پروژه را کاهش می دهد.

قابلیت تعویض قطعات مصرفی: پیچ ها، پین ها، بوش ها، قفل ها و نوارهای آب بندی باید قابل تعویض باشند. طراحی یکپارچه و غیرقابل تعمیر، زمان توقف خط تولید را افزایش می دهد.

اعتبار طراحی واحد حفاظتی: هندسه قالب نباید صرفا از روی تصویر یا نمونه ظاهری کپی شود. در واحدهای دارای فناوری اختصاصی، طراحی، تولید و نصب باید بر اساس مجوزها و دستورالعمل های فنی معتبر انجام شود.

در نهایت، انتخاب میان قالب تتراپاد، آکروپاد، کوادری پاد، تریبار و ایکس بلاک باید نتیجه یک فرایند مهندسی شامل تحلیل موج، تعیین وزن واحد، طراحی لایه زرهی، ارزیابی قابلیت ساخت و برنامه ریزی نصب باشد. قالب موج شکن تنها یک محفظه برای شکل دادن بتن نیست؛ بلکه بخشی از سیستم کنترل کیفیت سازه ساحلی است و هر خطای آن می تواند در مقیاس هزاران قطعه تکرار شود. به همین دلیل، دقت ساخت قالب پیش ساخته موج شکن، کنترل بتن و اجرای صحیح چیدمان باید به صورت یک زنجیره یکپارچه مدیریت شوند.
