قالب بندی ستون بتنی یکی از مراحل حیاتی در اجرای سازه های بتنی به ویژه در اسکلت‌های عمودی است. ستون ها به عنوان اعضای باربر سازه وظیفه انتقال نیرو از طبقات بالا به فونداسیون را دارند، بنابراین کوچک ترین خطا در قالب بندی، می تواند منجر به انحراف، کاهش مقاومت و ترک های ساختاری شود. در پروژه های بزرگ، با توجه به قیمت قالب بندی ستون بتنی اهمیت زیادی دارد، چرا که هرگونه خطا هزینه های سنگینی در بازسازی به همراه خواهد داشت. در شروع کار، مهندسین محاسب با بررسی نقشه ها، ابعاد دقیق قالب و نوع بتن را مشخص می کنند. در این مرحله، انتخاب قالب با توجه به شرایط محیطی و قیمت آهن و دیگر مصالح فلزی اهمیت پیدا می‌کند، زیرا هزینه نهایی اجرای ستون ارتباط مستقیمی با نوع قالب دارد.
در اجرای قالب بندی ستون بتن، دقت در تراز، استحکام اتصالات و جلوگیری از نشت شیره بتن حیاتی است. همچنین در پروژه هایی که از قالب های فلزی یا چوبی استفاده می شود، باید هزینه های مرتبط با قیمت قالب بتن سقف نیز در برآورد کلی لحاظ شود. این فرایند علاوه بر جنبه فنی، تأثیر مستقیمی بر کیفیت نهایی سطح بتن دارد. ستون ها باید کاملاً قائم، با سطحی صاف و بدون حفره یا ترک اجرا شوند تا در زمان گچ کاری یا نازک کاری نیازی به ترمیم زیاد نباشد. رعایت اصول فنی قالب بندی باعث افزایش عمر مفید سازه و کاهش هزینه های نگهداری در سال های بعد خواهد شد.
به زبان ساده، قالب بندی ستون بتنی به معنای ایجاد یک قالب موقت برای نگه داشتن بتن تازه تا زمان سخت شدن آن است. این قالب به کمک چوب، فلز یا مواد پلیمری ساخته می شود تا شکل، ابعاد و راستای ستون مطابق نقشه حفظ گردد. در اسکلت بتنی، قالب ستون نقش حیاتی در تعیین ظاهر، مقاومت و پایداری نهایی ستون دارد. اگر قالب به درستی تنظیم نشود، ستون ممکن است کج، ناقص یا دارای سطح ناهموار شود. میتوان اضافه کرد که در بسیاری از پروژه ها، قالب ها چندین بار مورد استفاده قرار می گیرند؛ بنابراین نگهداری صحیح و تمیز کردن آن ها پس از هر بتن ریزی ضروری است و باید قیمت ساختمان اسکلت بتنی را در نظر گرفت تا هزینه ها را برآورد کرد.
ویژگی های یک قالب بندی استاندارد ستون بتنی:

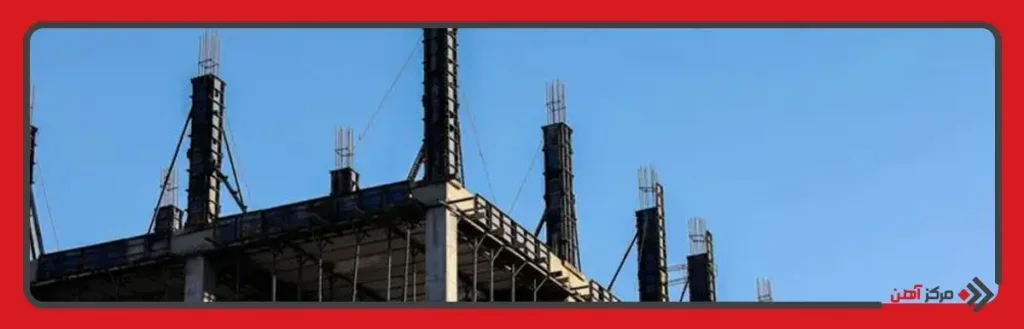

در اجرای قالب بندی ستون بتنی، شناخت اجزای اصلی قالب اهمیت زیادی دارد زیرا هر جزء نقشی تعیین کننده در حفظ شکل، استحکام و دقت ابعادی بتن ایفا می کند. چیدمان صحیح اجزا باعث می شود فشار جانبی بتن ریزی ستون به صورت یکنواخت توزیع شده و از تغییر فرم ستون جلوگیری شود. اجزای قالب بسته به نوع پروژه (چوبی، فلزی یا فایبرگلاس) ممکن است متفاوت باشند، اما عملکرد کلی آن ها مشابه است. در قالب های فلزی، مقاومت و دقت بالا مدنظر است، در حالی که در قالب های چوبی، سهولت نصب و هزینه کمتر اهمیت دارد. برای اطمینان از کیفیت نهایی ستون، هر یک از اجزا باید قبل از بتن ریزی بررسی، روغن کاری و تراز شوند تا خطای اجرایی به حداقل برسد.
اجزای اصلی قالب بندی ستون:
کیفیت نهایی بتن در ستون‌ها مستقیماً به نحوه قالب بندی ستون بتنی وابسته است. یک قالب بندی اصولی می تواند علاوه بر افزایش مقاومت سازه، ظاهر نهایی بتن را نیز زیباتر و یکنواخت تر کند. اگر قالب به درستی نصب یا آب بندی نشود، ستون دچار انحراف، تخلخل سطحی و حتی نشت شیره بتن خواهد شد که این موارد در نهایت باعث افت مقاومت فشاری و دوام سازه می شوند. استفاده از قالب مناسب، کنترل دقیق محور و شاقول، و رعایت زمان مناسب باز کردن قالب از مهم ترین فاکتورها در تضمین کیفیت نهایی بتن است. در پروژه های بزرگ با اسکلت بتنی، انجام کنترل دوره ای قالب ها پیش از هر مرحله بتن ریزی امری ضروری و استاندارد است.
دلایل اهمیت قالب بندی ستون های بتنی:
در پروژه های عمرانی، انتخاب نوع قالب ستون بتنی اهمیت ویژه ای دارد، زیرا نوع قالب مستقیماً بر سرعت اجرا، کیفیت سطح نهایی بتن و هزینه تمام شده اثر می گذارد. هر نوع قالب ویژگی ها، مزایا و محدودیت های خاص خود را دارد و باید با توجه به ارتفاع ستون، شرایط محیطی و تعداد دفعات استفاده انتخاب شود. به طور کلی، سه نوع قالب متداول در قالب بندی ستون ها وجود دارد: قالب چوبی، قالب فلزی و قالب پلاستیکی یا فایبرگلاس. قالب چوبی برای پروژه های کوچک و کم هزینه مناسب است، در حالی که قالب فلزی در پروژه های بزرگ صنعتی و سازه های بلند مرتبه کاربرد دارد. قالب های فایبرگلاس یا پلیمری نیز گزینه ای مدرن و سبک برای مناطقی با رطوبت بالا محسوب می شوند. در جدول زیر نسبت به آموزش قالب بندی ستون بتنی، ویژگی های فنی، مزایا و معایب هر نوع قالب به صورت خلاصه آورده شده است:
| نوع قالب | ویژگی ها | مزایا | معایب | موارد استفاده |
|---|---|---|---|---|
| قالب چوبی | ساخته شده از تخته یا نئوپان | ارزان، ساخت آسان، قابل اصلاح | استهلاک بالا، احتمال نشت شیره بتن | پروژه های کوچک یا موقت |
| قالب فلزی | از فولاد یا آلومینیوم ساخته می شود | دقت بالا، قابلیت استفاده مکرر، مقاوم در برابر فشار بتن | وزن زیاد، نیاز به نیروی متخصص | پروژه های بزرگ و اسکلت بتنی |
| قالب فایبرگلاس / پلاستیکی | سبک، ضد رطوبت و خوردگی | نصب سریع، سطح صاف بتن، مناسب مناطق مرطوب | قیمت اولیه بالا، شکننده در ضربه | سازه های ظریف یا مناطق بارانی |
در اجرا و قالب بندی ستون ها و بتن ریزی، قالب بندی یکی از مهم ترین مراحل است که دقت در انجام آن، تضمین کننده مقاومت و ظاهر نهایی ستون خواهد بود. فرآیند قالب بندی ستون بتنی معمولاً در چند مرحله انجام می شود که شامل آماده سازی محل، نصب میلگردها، بستن قالب، کنترل ابعاد و در نهایت باز کردن قالب پس از گیرش بتن است. در هر مرحله، رعایت اصول فنی مانند تراز بودن سطح، راستای عمودی ستون و جلوگیری از نشت بتن ضروری است. هر خطا در این مراحل می تواند منجر به کج شدگی، پوسته شدن یا کاهش دوام بتن شود. بنابراین تمام اجزا باید طبق نقشه و با نظارت مهندسی دقیق اجرا شوند تا سازه نهایی علاوه بر استحکام، از نظر ظاهری نیز بدون نقص باشد.
آماده سازی محل ستون
پیش از نصب قالب، محل دقیق ستون باید طبق نقشه سازه ای مشخص و علامت گذاری شود تا هیچ گونه انحرافی در محل قرارگیری رخ ندهد. سطح زیر ستون باید صاف، تمیز و عاری از هرگونه مصالح سست یا گردوغبار باشد تا بتن ریزی روی بستری پایدار انجام گیرد. در صورت وجود فونداسیون یا بتن قدیمی، باید سطح تماس کمی زبر و مرطوب شود تا چسبندگی بتن جدید به سطح زیرین افزایش یابد.
تراز کردن و نصب میلگردهای طولی
در این مرحله، میلگردهای طولی ستون طبق نقشه آرماتوربندی و با دقت بالا در محل خود نصب می شوند تا نیروهای فشاری و کششی به درستی منتقل شوند. رعایت ارتفاع، تراز افقی و فاصله مناسب بین میلگردها اهمیت زیادی دارد، زیرا کوچک ترین انحراف می تواند موجب ضعف سازه ای شود. برای جلوگیری از تماس مستقیم میلگرد با قالب و حفظ پوشش بتنی کافی، از لقمه های پلاستیکی یا بتنی در فواصل منظم استفاده می شود. همچنین اتصال دقیق خاموت ها در فواصل تعیین شده، موجب پایداری بهتر شبکه میلگرد و جلوگیری از جابه‌جایی آن ها در زمان بتن ریزی خواهد شد.

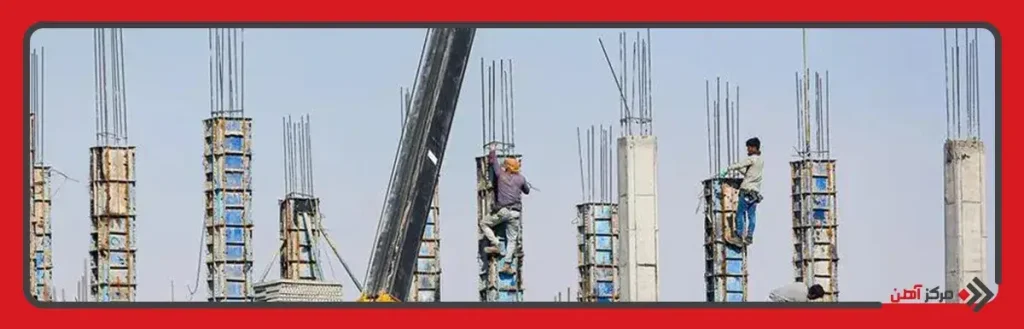

بستن قالب و مهار آن با بست و شمع
پس از نصب کامل میلگردها، صفحات قالب در اطراف ستون بسته می شوند و باید کاملاً در برابر فشار جانبی بتن مقاوم باشند. استفاده از بست های فلزی، گیره های مقاوم و شمع های چوبی یا فلزی در فواصل مناسب، باعث پایداری قالب در حین بتن ریزی می شود. هرگونه لق بودن یا فاصله بین صفحات قالب باید پیش از شروع کار برطرف گردد تا از نشت بتن جلوگیری شود. علاوه بر این، استفاده از خمیر یا نوار آب بندی در محل اتصالات کمک می کند سطح نهایی ستون صاف و بدون حفره باشد.
کنترل شاقول و ابعاد قبل از بتن ریزی
پیش از آغاز بتن ریزی، کنترل دقیق شاقول بودن ستون ها و تطابق ابعاد قالب با نقشه اجرایی ضروری است. برای این کار از ابزارهایی مانند شاقول بنایی، تراز دیجیتال یا دوربین نقشه برداری استفاده می شود تا کوچک ترین انحرافی شناسایی و اصلاح گردد. در این مرحله همچنین آب بندی کامل درزهای قالب باید بررسی شود تا شیره بتن از بین درزها خارج نشود. رعایت این نکات تضمین می کند که ستون ها کاملاً قائم، دارای سطحی صاف و بدون نقص اجرایی باشند.
باز کردن قالب پس از گیرش بتن
پس از گیرش اولیه بتن، قالب ستون باید با دقت و در زمان مناسب باز شود تا هیچ آسیبی به سطح بتن وارد نگردد. معمولاً در دمای نرمال، باز کردن قالب بین ۲۴ تا ۴۸ ساعت پس از بتن ریزی انجام می شود، اما در هوای سرد یا مرطوب این زمان بیشتر خواهد بود. باز کردن زودهنگام می تواند موجب پوسته شدن یا ترک در لبه های ستون شود. برای جلوگیری از این آسیب، جداسازی قالب باید با ضربه های آرام و یکنواخت صورت گیرد تا گوشه ها و لبه های ستون سالم باقی بمانند.
در فرآیند اجرای قالب بندی ستون بتنی، رعایت اصول اجرایی و کنترل های فنی نقش تعیین کننده ای در کیفیت نهایی سازه دارد. حتی اگر طراحی و بتن ریزی به درستی انجام شود، کوچک ترین سهل انگاری در قالب بندی می تواند باعث انحراف ستون، نشت شیره بتن یا ترک های سطحی شود. به همین دلیل، پیش از آغاز بتن ریزی، تمامی اجزای قالب شامل بست ها، گیره ها، شمع ها و درزها باید به دقت بررسی شوند. همچنین نوع قالب (قالب بندی فلزی ستون یا چوبی) باید متناسب با نوع پروژه و شرایط آب وهوایی انتخاب گردد تا تحمل فشار جانبی بتن را داشته باشد. در پروژه های اسکلت بتنی، کنترل مداوم تراز و شاقول قالب از هر طبقه تا سقف اهمیت بالایی دارد. رعایت نکات اجرایی، علاوه بر افزایش دوام ستون ها، از هزینه های دوباره کاری و تعمیرات بعدی جلوگیری می کند و سطحی صاف، یکنواخت و بادوام برای ستون ها به جا می گذارد.
برای دستیابی به بهترین کیفیت:

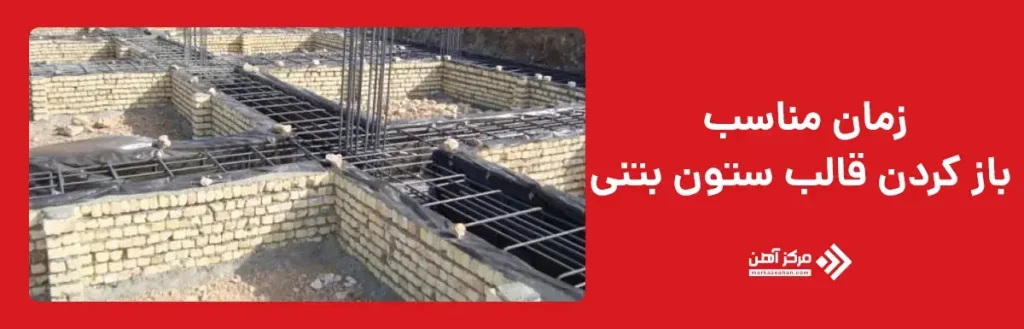

زمان باز کردن قالب ستون، از حساس ترین بخش های فرآیند قالب بندی است. اگر قالب خیلی زود باز شود، بتن هنوز به مقاومت لازم نرسیده و ممکن است ترک بخورد یا لایه‌لایه شود. اگر خیلی دیر باز شود، جدا کردن قالب دشوار شده و سطح بتن ممکن است آسیب ببیند. در شرایط معمول، قالب جانبی ستون را ۲۴ تا ۴۸ ساعت پس از بتن ریزی می توان باز کرد. در دمای پایین یا هنگام استفاده از سیمان با گیرش کند، بهتر است این زمان تا ۷۲ ساعت افزایش یابد. برای اطمینان از مقاومت بتن، می توان با چکش سبک به قالب ضربه زد؛ اگر صدای زنگ دار و خشک شنیده شود، بتن به خوبی گیرش یافته است. در هر صورت، باز کردن قالب باید با دقت انجام شود و در صورت لزوم، از ابزار مخصوص و نیروی ماهر استفاده گردد.
در اجرای قالب بندی ستون بتنی، کوچک ترین اشتباه می تواند پیامدهای جدی در ایمنی، زیبایی و مقاومت سازه داشته باشد. بسیاری از مشکلات سازه ای مثل ترک خوردگی، ناصافی سطح یا کج شدن ستون ها معمولاً ناشی از سهل انگاری در مرحله قالب بندی است. این خطاها اغلب زمانی رخ می دهد که نیروهای اجرایی بدون نظارت مهندس ناظر اقدام به بستن قالب یا بتن ریزی می کنند. انتخاب نوع قالب نامناسب، عدم کنترل تراز و شاقول، یا بستن نادرست بست ها از رایج ترین علل بروز این مشکلات است. در پروژه های اسکلت بتنی، کنترل محور ستون و بازبینی قالب قبل از بتن ریزی از اهمیت ویژه ای برخوردار است. همچنین نشت شیره بتن از درزها، علاوه بر افت مقاومت، ظاهر ستون را نیز تخریب می کند. بنابراین شناخت و جلوگیری از این اشتباهات، گامی اساسی در افزایش دوام و کیفیت نهایی سازه محسوب می شود. خطاهای متداول در قالب بندی ستون ها را در این قسمت خواهیم دید:
نشت شیره بتن از درز قالب
نشت شیره بتن یکی از متداول ترین مشکلات در قالب بندی ستون است که معمولاً به دلیل بسته نشدن دقیق درزها یا عدم آب بندی مناسب رخ می دهد. این مشکل باعث خروج بخش مایع بتن و جدا شدن سنگ دانه ها می شود که در نهایت سطح ستون را پوسته پوسته و ضعیف می کند. نشت شیره بتن علاوه بر ظاهر نامطلوب، موجب کاهش مقاومت فشاری و چسبندگی میلگردها به بتن نیز می شود. برای جلوگیری از آن باید درز قالب ها با چسب درزگیر، نوار لاستیکی یا خمیر مخصوص آب بندی پر شوند.
تنظیم نبودن ارتفاع یا محور ستون
در صورت تنظیم نادرست ارتفاع یا محور ستون، نیروهای عمودی سازه به درستی منتقل نشده و ستون از راستای طراحی خارج می شود. این خطا اغلب در اثر بی دقتی در نصب شابلون ها، تراز نبودن قالب یا اشتباه در جانمایی میلگردها ایجاد می شود. در نتیجه، بارگذاری غیر یکسان در طبقات و ایجاد ترک در سقف ها یا فونداسیون محتمل خواهد بود. برای پیشگیری، باید قبل از بتن ریزی با تراز لیزری یا دوربین نقشه برداری محور ستون دقیقاً کنترل شود.
بستن نادرست قالب و تغییر شکل در حین بتن ریزی
اگر قالب به درستی با بست ها و شمع های مهاری بسته نشود، فشار جانبی بتن می تواند باعث تغییر شکل یا شکم دادن دیواره قالب گردد. این اتفاق باعث می شود ستون از حالت عمودی خارج شده و سطح آن ناهموار شود. بستن نادرست قالب همچنین ممکن است باعث باز شدن اتصالات و نشت بتن در حین بتن ریزی شود. برای جلوگیری از این مشکل، باید پیش از شروع بتن ریزی، تمام بست ها محکم و شمع ها در زوایای مناسب مهار شوند تا قالب ایمن و پایدار بماند.
جدول اشتباهات رایج:
| نوع خطا | علت بروز مشکل | تأثیر بر کیفیت سازه | راه حل پیشنهادی |
|---|---|---|---|
| نشت شیره بتن از درز قالب | درزهای قالب به خوبی بسته یا آب بندی نشده اند؛ استفاده از قالب های فرسوده یا ناهم سطح. | پوسته شدن سطح ستون، کاهش مقاومت فشاری و چسبندگی ضعیف بین بتن و میلگرد. | استفاده از چسب درزگیر یا خمیر آب بندی، بررسی قالب قبل از بتن ریزی و محکم کردن بست ها. |
| تنظیم نبودن ارتفاع یا محور ستون | تراز یا شاقول قالب کنترل نشده یا شابلون‌ها به‌درستی نصب نشده‌اند. | انحراف ستون از محور، انتقال نامناسب بار و احتمال ترک در سقف یا فونداسیون. | کنترل دقیق محور با تراز لیزری یا دوربین نقشه برداری قبل از بتن ریزی و اصلاح موقعیت قالب. |
| بستن نادرست قالب و تغییر شکل در حین بتن ریزی | بست و شمع به درستی محکم نشده یا فاصله بین مهره ها زیاد است. | تغییر شکل دیواره قالب، شکم دادن ستون و ناصافی سطح نهایی بتن. | مهار دقیق قالب با شمع های مناسب، کنترل فواصل بست ها و بررسی استحکام پیش از بتن ریزی. |
جمع بندی
در نهایت، باید گفت که قالب بندی ستون بتنی نه تنها نقش تعیین کننده ای در شکل و ظاهر سازه دارد، بلکه مستقیماً بر مقاومت و پایداری کلی ساختمان نیز تأثیر می گذارد. هر مرحله از فرآیند قالب بندی — از آماده سازی محل تا کنترل نهایی قبل از بتن ریزی — نیازمند دقت، نظارت و استفاده از ابزار و مصالح مناسب است. اگر قالب بندی با دقت اجرا شود، ستون ها کاملاً قائم، بدون نشت شیره بتن و با سطحی صاف خواهند بود که در طول زمان دوام بالایی خواهند داشت. در مقابل، بی توجهی به این مرحله موجب ضعف ساختاری، هزینه های دوباره کاری و کاهش عمر مفید سازه خواهد شد.
در پروژه هایی با اسکلت بتنی، انتخاب نوع قالب، استفاده از افزودنی های مناسب و رعایت نکات اجرایی مانند روغن کاری قالب، کنترل تراز و زمان مناسب باز کردن قالب، از عوامل حیاتی در موفقیت کار محسوب می شوند. در پاسخ به این سؤال که قالب بندی ستون بتنی چیست باید گفت: فرایندی فنی و دقیق است که نه تنها فرم ظاهری ستون را شکل می دهد، بلکه ضامن استحکام، یکنواختی و ماندگاری سازه نیز هست. اجرای اصولی قالب بندی، سازه ای مقاوم، ایمن و زیبا پدید می آورد که استانداردهای فنی و معماری را به طور کامل برآورده می سازد.
سوالات متداول
قالب فلزی ستون بهترین گزینه است زیرا دقت بالا، مقاومت زیاد و قابلیت استفاده چند باره دارد. در پروژه های بزرگ با اسکلت بتنی، استفاده از قالب فلزی مقرون به صرفه تر است.
در شرایط معمول، قالب جانبی ستون ها را میتوان پس از ۲۴ تا ۴۸ ساعت باز کرد. در هوای سرد یا هنگام استفاده از سیمان کندگیر، این زمان تا سه روز افزایش می یابد.
روغن کاری قالب از چسبیدن بتن به دیواره قالب جلوگیری می کند و باعث می شود سطح ستون صاف و بدون حفره باشد و قالب نیز سالم باقی بماند.
باید محل نشت فوراً با نوار آب بندی، چسب درزگیر یا خمیر ضد نشت ترمیم شود تا شیره بتن خارج نشود و مقاومت نهایی کاهش نیابد.
شاقول نبودن قالب، ضعف در مهار شمع ها و ریختن نامتعادل بتن از اصلی ترین دلایل کج شدن ستون در زمان بتن ریزی هستند.
