اجرای دال بتنی چگونه انجام می‌شود؟ مراحل اجرای سقف دال بتنی

اجرای دال بتنی یکی از مهم ترین مراحل ساخت سقف در پروژه های ساختمانی است که تاثیر مستقیمی بر مقاومت، سختی و عملکرد کلی سازه دارد. این سیستم سقفی با استفاده از ترکیب بتن و آرماتور فولادی، یک صفحه سازه ای یکپارچه ایجاد می کند که می تواند بارهای وارد شده را به ستون ها یا دیوارهای باربر منتقل کند. انتخاب صحیح روش اجرا، کیفیت مصالح، نحوه آرماتور بندی و کنترل فرآیند بتن ریزی، همگی در دوام نهایی سقف نقش دارند. همچنین پیش از شروع عملیات اجرایی باید عواملی مانند طراحی سازه، شرایط پروژه و حتی قیمت آهن مورد بررسی قرار گیرد تا هزینه های ساخت به شکل دقیق تری مدیریت شود. در ادامه این مقاله، مراحل اجرای سقف دال بتنی، روش های مختلف اجرا و نکات مهمی که باید در زمان ساخت مورد توجه قرار گیرند را بررسی می کنیم.

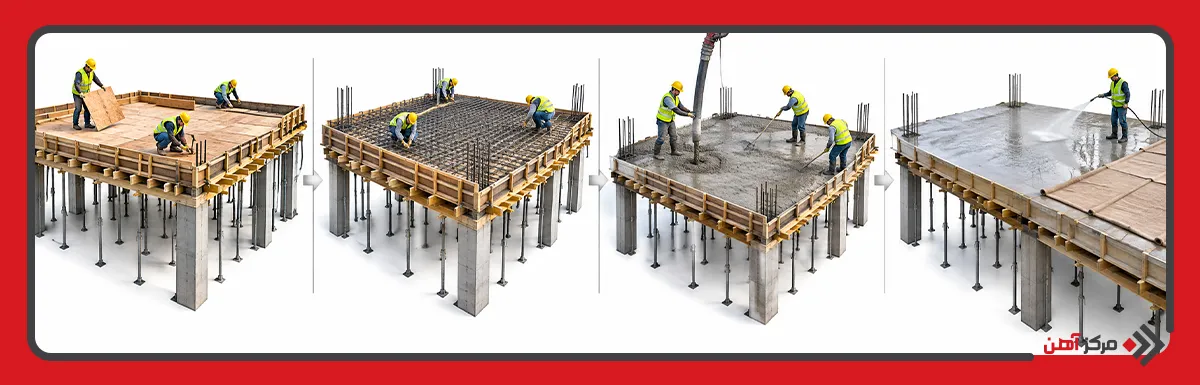

مراحل اجرای سقف دال بتنی چیست؟

مراحل اجرای سقف دال بتنی شامل مجموعه ای از عملیات مهندسی است که از آماده سازی سطح کار آغاز شده و تا عمل آوری نهایی بتن ادامه پیدا می کند. هر مرحله باید طبق نقشه های اجرایی و استانداردهای طراحی انجام شود؛ زیرا کوچک ترین خطا در بخش هایی مانند قالب بندی یا آرماتور بندی می تواند باعث کاهش ظرفیت باربری سقف شود.

برای درک بهتر فرآیند اجرا، ابتدا باید بدانیم دال بتنی چیست. دال بتنی یا Concrete Slab یک عضو سازه ای تخت و معمولا افقی است که از بتن مسلح ساخته می شود و وظیفه آن انتقال بارهای ثقلی و ایجاد یک سطح مقاوم برای کف ساختمان است. این سیستم می تواند به صورت یک طرفه، دو طرفه، تخت یا همراه با تیر اجرا شود و انتخاب نوع آن به ابعاد دهانه، بارگذاری و طراحی سازه بستگی دارد.

مراحل اصلی اجرای سقف دال بتنی عبارتند از:

آماده سازی و قالب بندی سقف دال بتنی

قالب بندی اولین مرحله اجرایی پس از آماده سازی شرایط کارگاه است. در این بخش، قالب ها باید بر اساس ابعاد و تراز مشخص شده در نقشه های سازه نصب شوند تا شکل نهایی دال مطابق طراحی ایجاد شود. قالب ها معمولا از مصالحی مانند چوب، فلز یا سیستم های قالب بندی مدولار ساخته می شوند و باید توانایی تحمل وزن بتن تازه و نیروهای ناشی از عملیات بتن ریزی را داشته باشند.

در این مرحله، بررسی استحکام پایه های نگهدارنده قالب اهمیت زیادی دارد؛ زیرا بتن تازه وزن بالایی دارد و هرگونه تغییر شکل قالب می تواند باعث ایجاد خیز، ترک یا کاهش ضخامت واقعی دال شود. همچنین سطح داخلی قالب باید به گونه ای آماده شود که جدا کردن آن پس از گیرش بتن بدون آسیب به سطح زیرین امکان پذیر باشد.

در پروژه هایی که نیاز به افزایش ظرفیت باربری یا بهبود عملکرد سقف وجود دارد، بررسی اصول مقاوم سازی دال بتنی نیز اهمیت پیدا می کند. تقویت قالب بندی، استفاده از سیستم های نگهدارنده مناسب و اجرای دقیق جزئیات اتصال، بخشی از اقداماتی است که می تواند عملکرد سازه را در شرایط مختلف بهبود دهد.

آرماتور بندی سقف دال بتنی

پس از تکمیل قالب بندی، مرحله آرماتور بندی انجام می شود. در این بخش میلگردها طبق نقشه سازه در محل های مشخص قرار گرفته و به وسیله سیم آرماتور بندی یا روش های اتصال مناسب تثبیت می شوند. هدف اصلی استفاده از آرماتور، جبران ضعف بتن در برابر نیروهای کششی و جلوگیری از ایجاد ترک های کنترل نشده در سقف است.

نحوه قرارگیری میلگردها باید کاملا مطابق طراحی انجام شود؛ زیرا فاصله میلگردها، قطر آنها، طول مهاری و پوشش بتنی اطرافشان تاثیر مستقیمی بر عملکرد نهایی دال دارد. استفاده از میلگرد نامناسب یا کاهش تعداد آرماتورها می تواند ظرفیت تحمل بار سقف را کاهش دهد.

در طراحی و اجرای این بخش، موضوع حداقل میلگرد دال بتنی اهمیت زیادی دارد. مقدار میلگرد مورد نیاز بر اساس عواملی مانند ضخامت دال، نوع بارگذاری، طول دهانه، شرایط محیطی و ضوابط آیین نامه ای تعیین می شود و نمی توان آن را بدون محاسبات سازه ای کاهش داد.

همچنین پیش از بتن ریزی باید مواردی مانند فاصله میلگرد از قالب، تثبیت شبکه آرماتور، محل عبور تاسیسات و اجرای میلگردهای تقویتی در اطراف بازشوها بررسی شود.

بتن ریزی سقف دال بتنی

بتن ریزی مرحله ای است که در آن فضای قالب بندی شده توسط بتن تازه پر می شود و ساختار اصلی دال شکل می گیرد. کیفیت بتن مصرفی، نسبت آب به سیمان، میزان روانی بتن و نحوه انتقال آن به محل اجرا، تاثیر زیادی بر مقاومت نهایی سقف دارد.

در زمان بتن ریزی باید از ایجاد جداشدگی سنگدانه ها جلوگیری شود و بتن به صورت یکنواخت در تمام بخش های دال پخش شود. استفاده از تجهیزات مناسب مانند ویبراتور بتن برای خارج کردن حباب های هوا و افزایش تراکم بتن ضروری است.

سرعت اجرای بتن ریزی نیز اهمیت دارد؛ زیرا توقف های طولانی می تواند باعث ایجاد درز سرد در سقف شود. در پروژه های بزرگ معمولا برنامه بتن ریزی از قبل تنظیم می شود تا عملیات بدون وقفه و با کنترل کیفیت انجام گیرد.

پس از پایان بتن ریزی، سطح دال باید توسط ابزارهای مناسب تراز و صاف شود تا برای مراحل بعدی ساخت آماده باشد.

عمل آوری و نگهداری دال بتنی پس از اجرا

عمل آوری بتن یکی از مراحل مهمی است که معمولا کمتر از مراحل اولیه اجرا مورد توجه قرار می گیرد، اما تاثیر زیادی بر مقاومت و دوام سقف دارد. بتن برای رسیدن به مقاومت مطلوب نیاز دارد که شرایط مناسب رطوبت و دما در روزهای ابتدایی حفظ شود.

خشک شدن سریع بتن می تواند باعث کاهش مقاومت، ایجاد ترک های سطحی و افت کیفیت نهایی شود. به همین دلیل روش هایی مانند آب پاشی کنترل شده، استفاده از پوشش های محافظ یا مواد عمل آورنده برای حفظ رطوبت سطح بتن استفاده می شود.

زمان باز کردن قالب ها نیز باید بر اساس مقاومت کسب شده بتن و شرایط پروژه تعیین شود. باز کردن زود هنگام قالب ها می تواند باعث تغییر شکل یا آسیب دیدگی دال شود، در حالی که نگهداری بیش از حد قالب ها نیز سرعت اجرای پروژه را کاهش می دهد.

کنترل کیفیت بتن، بررسی ترک ها، ثبت اطلاعات اجرایی و انجام بازرسی های دوره ای، از اقداماتی هستند که پس از اجرای دال به افزایش عمر مفید سازه کمک می کنند.

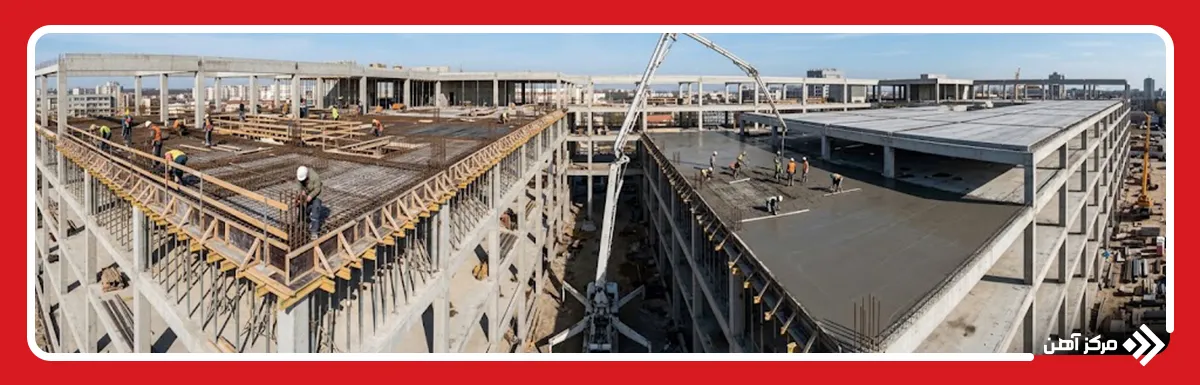

نحوه اجرای دال بتنی سقف در ساختمان

نحوه اجرای دال بتنی در ساختمان به نوع سیستم سازه ای، شرایط پروژه و طراحی مهندسی بستگی دارد. اگرچه اصول کلی اجرا در تمامی ساختمان ها شامل قالب بندی، آرماتور بندی، بتن ریزی و عمل آوری است، اما جزئیات اجرایی در سازه های مختلف تفاوت هایی دارد. نوع اسکلت، محل قرارگیری ستون ها، نحوه انتقال بار و روش اتصال دال به اجزای سازه ای، از عوامل تعیین کننده در فرآیند اجرا هستند.

در ساختمان های امروزی، دال های بتنی به دلیل ایجاد یک سطح یکپارچه، مقاومت مناسب در برابر بارهای ثقلی و قابلیت هماهنگی با سیستم های مختلف سازه ای، کاربرد گسترده ای دارند. اجرای صحیح این سقف نیازمند هماهنگی میان طراح سازه، مجری، تیم آرماتور بندی و گروه بتن ریزی است تا تمامی جزئیات مطابق نقشه های اجرایی انجام شود.

اجرای دال بتنی در اسکلت فلزی

در ساختمان هایی که دارای اسکلت فلزی هستند، اجرای دال بتنی معمولا پس از تکمیل تیرها و ستون های فولادی انجام می شود. در این سیستم، اتصال مناسب میان بتن و سازه فولادی اهمیت زیادی دارد؛ زیرا سقف باید بتواند بارهای وارد شده را به تیرهای فلزی منتقل کند و عملکرد یکپارچه ای با اسکلت داشته باشد.

پیش از بتن ریزی، سطح تیرهای فولادی بررسی شده و در صورت نیاز، اقداماتی مانند نصب برشگیرها یا تجهیزات اتصال دهنده انجام می شود. این قطعات وظیفه افزایش درگیری بین بتن و فولاد را بر عهده دارند و از لغزش نسبی میان این دو ماده جلوگیری می کنند. در سازه های مرکب Composite Structure، همکاری بتن و فولاد باعث افزایش سختی و ظرفیت باربری سیستم می شود.

پس از آماده سازی اسکلت، قالب بندی سقف انجام شده و شبکه آرماتور طبق نقشه روی قالب قرار می گیرد. در این مرحله باید محل عبور تاسیسات، بازشوهای سقف و نقاط تقویتی اطراف تیرها کنترل شود. سپس بتن ریزی انجام شده و پس از رسیدن بتن به مقاومت لازم، مراحل بعدی ساخت ادامه پیدا می کند.

اجرای دال بتنی روی اسکلت فلزی به دلیل وزن نسبتا مناسب، سرعت اجرای بالا و امکان استفاده در دهانه های بزرگ، در بسیاری از پروژه های تجاری و صنعتی مورد استفاده قرار می گیرد. با این حال، کنترل دقیق اتصالات و رعایت جزئیات اجرایی برای جلوگیری از مشکلات سازه ای ضروری است.

اجرای دال بتنی در اسکلت بتنی

در اسکلت های بتنی، دال معمولا به عنوان بخشی از سیستم یکپارچه بتن مسلح اجرا می شود و ارتباط مستقیم تری با تیرها، ستون ها و دیوارهای برشی دارد. در این نوع ساختمان ها، آرماتورهای دال باید به گونه ای اجرا شوند که انتقال نیرو بین اعضای مختلف سازه به شکل صحیح انجام شود.

اولین مرحله در اجرای این نوع سقف، آماده سازی قالب تیرها و ستون های مرتبط با دال است. پس از نصب قالب های افقی و کنترل تراز آنها، میلگردهای اصلی و تقویتی در محل مشخص شده قرار می گیرند. در اطراف ستون ها، محل اتصال تیر و دال و نواحی دارای تمرکز تنش، معمولا نیاز به آرماتور گذاری بیشتری وجود دارد.

یکی از موارد مهم در اجرای دال بتنی در اسکلت بتنی، رعایت پوشش بتن روی میلگردها است. این پوشش از تماس مستقیم فولاد با عوامل محیطی جلوگیری کرده و مقاومت سازه در برابر خوردگی را افزایش می دهد. همچنین تراکم مناسب بتن در اطراف میلگردها برای جلوگیری از ایجاد حفره های داخلی اهمیت دارد.

در این روش، کیفیت بتن و نحوه عمل آوری تاثیر مستقیمی بر عملکرد نهایی سقف دارد. هرگونه ضعف در بتن ریزی، تراکم یا نگهداری می تواند باعث کاهش مقاومت سازه و افزایش احتمال ترک خوردگی شود.

نحوه اجرای دال بتنی بالکن چگونه است؟

اجرای دال بتنی بالکن به دلیل قرارگیری در خارج از پوسته اصلی ساختمان، نیازمند دقت بیشتری نسبت به بخش های داخلی سقف است. بالکن علاوه بر تحمل بارهای معمول، در معرض تغییرات دما، رطوبت، باران و عوامل محیطی قرار دارد؛ بنابراین جزئیات اجرایی آن باید با حساسیت بیشتری طراحی و اجرا شود.

در مرحله اول، محل اتصال بالکن به سازه اصلی بررسی می شود. این اتصال باید توانایی انتقال نیروهای وارد شده را داشته باشد و از ایجاد ترک در محل اتصال جلوگیری کند. در بسیاری از پروژه ها، میلگردهای بالکن به صورت ادامه یافته از سقف اصلی اجرا می شوند تا یکپارچگی سازه حفظ شود.

شیب بندی مناسب سطح بالکن نیز اهمیت زیادی دارد. ایجاد شیب صحیح باعث هدایت آب باران به سمت مسیرهای خروجی شده و از جمع شدن آب روی سطح بتن جلوگیری می کند. همچنین اجرای عایق رطوبتی پس از آماده شدن سطح بتن، برای جلوگیری از نفوذ آب به لایه های زیرین ضروری است.

در اجرای دال بالکن باید به ضخامت بتن، مقدار آرماتور، کیفیت بتن مصرفی و محافظت از میلگردها در برابر خوردگی توجه شود. استفاده از جزئیات اجرایی مناسب باعث افزایش عمر مفید بالکن و کاهش هزینه های تعمیرات آینده خواهد شد.

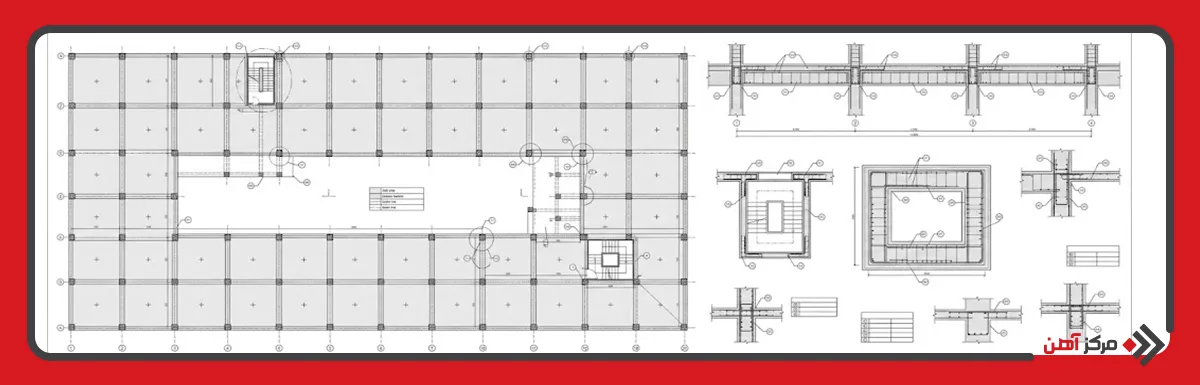

نقشه اجرایی سقف دال بتنی شامل چه مواردی است؟

نقشه اجرایی سقف دال بتنی مجموعه ای از اطلاعات فنی است که جزئیات لازم برای ساخت دقیق سقف را در اختیار تیم اجرا قرار می دهد. این نقشه ها توسط مهندس سازه تهیه شده و تمامی ابعاد، مصالح و جزئیات آرماتور بندی در آن مشخص می شود.

مهم ترین موارد موجود در نقشه اجرایی دال بتنی عبارتند از:

• ابعاد و ضخامت دال: مشخص کننده اندازه کلی سقف، ضخامت بتن و محدوده اجرای دال است.
• جزئیات آرماتور بندی: شامل قطر میلگردها، فاصله آنها، جهت قرارگیری و محل میلگردهای تقویتی می شود.
• موقعیت تیرها و ستون ها: نحوه ارتباط دال با سایر اعضای سازه ای را مشخص می کند.
• جزئیات بازشوها: محل اجرای دریچه ها، مسیرهای تاسیساتی و فضاهای خالی سقف را تعیین می کند.
• جزئیات اتصال سازه ای: شامل نحوه اتصال دال به تیر، ستون یا دیوار برشی است.
• مشخصات بتن مصرفی: شامل مقاومت فشاری بتن، نوع بتن و الزامات اجرایی مربوط به آن می شود.
• جزئیات قالب بندی: اطلاعات مربوط به تراز، نحوه پشتیبانی و سیستم نگهداری قالب را مشخص می کند.
• نقاط تقویت شده سقف: محل هایی که نیاز به آرماتور اضافی یا جزئیات ویژه دارند در نقشه مشخص می شوند.

نکات مهم در اجرای سقف دال بتنی

اجرای سقف دال بتنی تنها به انجام مراحل قالب بندی، آرماتور بندی و بتن ریزی محدود نمی شود، بلکه رعایت مجموعه ای از جزئیات اجرایی می تواند تفاوت زیادی در کیفیت نهایی سازه ایجاد کند. بسیاری از مشکلاتی که پس از بهره برداری ساختمان مشاهده می شوند، مانند ترک های گسترده، افت مقاومت یا تغییر شکل سقف، به دلیل بی توجهی به نکات اجرایی در زمان ساخت ایجاد می شوند.

کنترل کیفیت در تمام مراحل اجرا، از انتخاب مصالح اولیه تا نگهداری بتن پس از ریختن، اهمیت زیادی دارد. همچنین هماهنگی میان نقشه های سازه، شرایط واقعی کارگاه و روش اجرای انتخاب شده باید پیش از شروع عملیات بررسی شود. مهم ترین نکات در اجرای سقف دال بتنی عبارتند از:

• بررسی دقیق نقشه های اجرایی پیش از شروع عملیات
• انتخاب بتن با مقاومت مناسب مطابق طراحی سازه
• کنترل کیفیت میلگردها و مطابقت آنها با مشخصات فنی
• رعایت فاصله استاندارد بین میلگردها
• کنترل پوشش بتن روی آرماتورها
• اطمینان از استحکام و تراز بودن قالب ها
• استفاده از پایه های نگهدارنده مناسب برای قالب بندی
• جلوگیری از جابه جایی شبکه آرماتور هنگام بتن ریزی
• کنترل میزان روانی و کیفیت بتن تازه
• جلوگیری از ایجاد وقفه طولانی در فرآیند بتن ریزی
• استفاده صحیح از ویبراتور برای تراکم بتن
• جلوگیری از خشک شدن سریع سطح بتن
• انجام صحیح فرآیند عمل آوری بتن
• باز نکردن قالب ها پیش از رسیدن بتن به مقاومت کافی
• بررسی ترک های احتمالی پس از اجرای سقف
• توجه به محل بازشوها و مسیر عبور تاسیسات
• کنترل ضخامت واقعی دال پس از اجرا
• استفاده از تجهیزات ایمنی مناسب در زمان کار
• ثبت اطلاعات مربوط به بتن ریزی و آزمایش های کنترل کیفیت
• هماهنگی میان تیم اجرایی و مهندس ناظر در تمام مراحل ساخت

رعایت این موارد باعث می شود سقف دال بتنی عملکرد سازه ای مطلوبی داشته باشد و در طول زمان دچار مشکلاتی مانند کاهش مقاومت، نفوذ رطوبت یا آسیب های ناشی از اجرای نادرست نشود.

اجرای دال بتنی فرآیندی دقیق و چند مرحله ای است که کیفیت هر بخش از آن، از قالب بندی اولیه تا عمل آوری نهایی بتن، بر عملکرد سازه تاثیر می گذارد. انتخاب روش مناسب اجرا، استفاده از مصالح استاندارد و رعایت جزئیات فنی باعث می شود سقف دال بتنی بتواند بارهای وارده را به شکل ایمن تحمل کند و دوام مناسبی در طول عمر ساختمان داشته باشد.

در پروژه های ساختمانی، توجه به عواملی مانند نوع اسکلت، شرایط محیطی، نحوه آرماتور بندی و کیفیت بتن، نقش مهمی در موفقیت اجرای این سیستم دارد. دال بتنی در صورت طراحی و اجرای اصولی، یکی از سیستم های قابل اعتماد برای ایجاد سقف های مقاوم و پایدار محسوب می شود و می تواند نیازهای سازه ای ساختمان های مختلف را برآورده کند.
