دال یک طرفه و دو طرفه چیست و چه تفاوتی باهم دارند؟
دسترسی سریع به محتوای این مطلب
دال یک طرفه و دو طرفه یکی از بخش های اصلی در طراحی سقف های بتنی ساختمان است که نوع انتقال بار، مقدار مصرف مصالح و نحوه آرماتورگذاری سازه را مشخص می کند. دال ها صفحات سازه ای هستند که بارهای ثقلی وارد شده از کف، تجهیزات و وزن افراد را دریافت کرده و به تیرها، ستون ها یا دیوارهای باربر منتقل می کنند. تفاوت اصلی این دو سیستم در مسیر انتقال نیرو است؛ در دال یک طرفه بار بیشتر در یک جهت منتقل می شود، اما دال دو طرفه نیروها را در دو جهت به تکیه گاه ها انتقال می دهد. این تفاوت باعث می شود انتخاب نوع دال تاثیر مستقیمی بر طراحی سازه، میزان مصرف فولاد و هزینه اجرای سقف داشته باشد. به همین دلیل بررسی عواملی مانند دهانه سقف، نوع کاربری ساختمان و حتی قیمت آهن کیلویی پیش از انتخاب سیستم سازه ای اهمیت دارد.
دال یکطرفه و دو طرفه بر اساس شرایط تکیه گاه، نسبت طول به عرض دهانه و نحوه عملکرد خمشی دسته بندی می شوند. مهندسان با بررسی این پارامترها مشخص می کنند که کدام سیستم برای پروژه مناسب تر است. انتخاب صحیح میان این دو نوع دال باعث کاهش وزن سازه، بهینه شدن مصرف میلگرد و افزایش عملکرد سقف در برابر بارهای وارده می شود. شناخت انواع دال به سازندگان کمک می کند تا علاوه بر انتخاب روش مناسب اجرا، از ایجاد هزینه های اضافی یا ضعف عملکردی در سازه جلوگیری کنند. در این مقاله تفاوت دال یک طرفه و دو طرفه، روش تشخیص، نحوه محاسبه و نکات مهم اجرای هر کدام به صورت دقیق بررسی می شود.

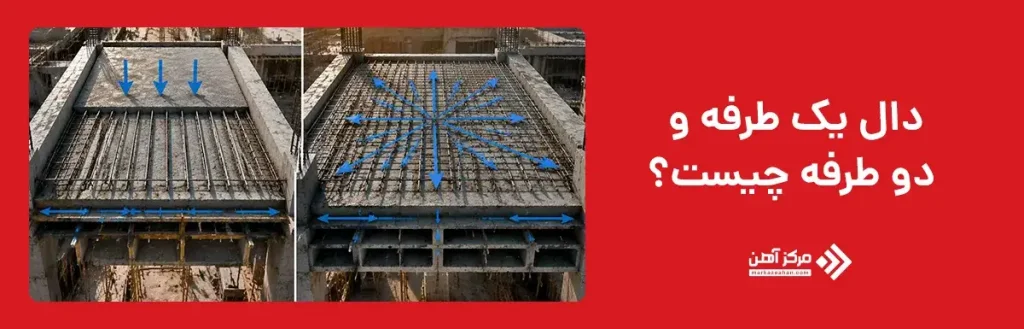

دال یک طرفه و دو طرفه چیست؟
دال یک طرفه و دو طرفه دو سیستم اصلی در طراحی سقف های بتن آرمه هستند که تفاوت آن ها به نحوه انتقال بار و رفتار سازه ای آن ها مربوط می شود. دال یک صفحه نسبتا نازک از بتن مسلح است که با کمک میلگردهای فولادی در برابر نیروهای کششی تقویت می شود. این عضو سازه ای علاوه بر تحمل بارهای وارد شده، نقش مهمی در یکپارچه کردن بخش های مختلف ساختمان دارد. نوع عملکرد دال به عواملی مانند شکل هندسی، نحوه تکیه گاه گذاری، ابعاد دهانه و شرایط بارگذاری بستگی دارد.
دال بتنی زمانی عملکرد مناسبی خواهد داشت که مسیر انتقال نیرو در طراحی آن به درستی مشخص شده باشد. در واقع مهندس سازه باید قبل از اجرای سقف مشخص کند بارهای وارد شده چگونه از سطح دال به تیر یا ستون ها منتقل می شوند. اگر انتقال بار فقط در یک جهت غالب باشد، سیستم به صورت دال یک طرفه طراحی می شود و اگر توزیع نیرو در دو جهت انجام شود، دال دو طرفه خواهد بود. این موضوع تنها یک تفاوت ظاهری نیست، بلکه روی ضخامت سقف، مقدار میلگرد مصرفی، فاصله آرماتورها و روش اجرای آن تاثیر مستقیم دارد.
آشنایی با این سیستم ها برای اجرای صحیح ساختمان ضروری است؛ زیرا انتخاب اشتباه نوع دال ممکن است باعث افزایش وزن مرده سازه، مصرف غیر اقتصادی مصالح یا ایجاد مشکلات اجرایی شود. به همین دلیل پیش از طراحی نهایی، عواملی مانند طول و عرض دهانه، نوع کاربری ساختمان، میزان بارگذاری و شرایط تکیه گاه ها بررسی می شوند.
در طراحی هر دو نوع دال، آرماتور بندی چیست و چگونه انجام می شود اهمیت زیادی دارد؛ زیرا میلگردها وظیفه تحمل نیروهای کششی را بر عهده دارند و نحوه قرارگیری آن ها باید متناسب با مسیر انتقال بار باشد. در دال یک طرفه معمولا آرماتورهای اصلی در راستای دهانه کوتاه تر قرار می گیرند، اما در دال دو طرفه شبکه میلگردها در دو جهت اصلی طراحی می شود تا مقاومت لازم در برابر خمش ایجاد شود.
به طور کلی، دال یک طرفه برای فضاهایی مناسب است که بار عمدتا در یک مسیر منتقل می شود، در حالی که دال دو طرفه برای دهانه هایی با ابعاد نزدیک به هم و شرایطی که انتقال نیرو در دو جهت اهمیت دارد، کاربرد بیشتری دارد. شناخت این تفاوت پایه اصلی انتخاب سیستم مناسب سقف در پروژه های ساختمانی است.
دال یک طرفه چیست؟
دال یک طرفه نوعی دال بتن آرمه است که عملکرد اصلی آن در یک جهت انجام می شود. در این سیستم، دال مانند یک صفحه سازه ای عمل می کند که بارهای وارد شده را بیشتر در یک مسیر مشخص منتقل می کند. به همین دلیل، بخش اصلی مقاومت خمشی آن در همان جهت ایجاد می شود و طراحی سازه بر اساس این رفتار انجام می گیرد.
ساختار دال یک طرفه معمولا شامل یک لایه بتن مسلح است که روی تکیه گاه های مشخص قرار می گیرد. در این نوع دال، رفتار سازه بیشتر شبیه یک تیر با عرض زیاد است؛ زیرا انتقال نیرو در یک راستای غالب اتفاق می افتد. به همین دلیل در طراحی آن، توجه اصلی به تامین مقاومت لازم در جهت باربری اصلی معطوف می شود. دال یک طرفه بیشتر در سقف هایی مورد استفاده قرار می گیرد که شکل هندسی آن ها کشیده است یا شرایط قرارگیری تیرها و تکیه گاه ها باعث می شود بار از یک مسیر مشخص عبور کند. این نوع دال به دلیل ساختار ساده تر، در بسیاری از ساختمان های مسکونی، اداری و فضاهایی که دهانه های محدود دارند، کاربرد دارد.
ویژگی های اصلی دال یک طرفه شامل موارد زیر است:
- انتقال بار غالب در یک جهت
- طراحی ساده تر نسبت به دال های دو طرفه
- نیاز به تمرکز بیشتر مقاومت سازه ای در مسیر اصلی بار
- مناسب برای فضاهایی با هندسه مستطیلی کشیده
در این سیستم، ضخامت دال، نوع بتن، کیفیت اجرا و مشخصات فولاد مصرفی باید متناسب با شرایط پروژه انتخاب شود. عملکرد صحیح دال یک طرفه به این موضوع وابسته است که طراحی آن بر اساس بارهای واقعی ساختمان انجام شود و جزئیات اجرایی مطابق نقشه های سازه اجرا شود. دال یک طرفه با وجود مسیر انتقال بار محدودتر، در صورت طراحی اصولی می تواند عملکرد مناسبی در تحمل نیروهای وارده داشته باشد. استفاده از این سیستم زمانی منطقی است که رفتار واقعی سازه با فرض انتقال بار در یک جهت هماهنگ باشد و نیازی به عملکرد دو جهته وجود نداشته باشد.
دال دو طرفه چیست؟

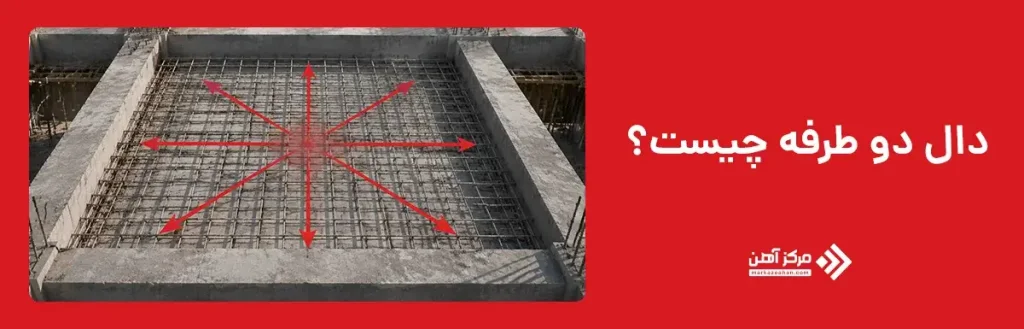

دال دو طرفه نوعی دال بتن آرمه است که بارهای وارد شده را در دو جهت اصلی به تکیه گاه ها منتقل می کند. در این سیستم، سطح دال فقط در یک مسیر مشخص کار نمی کند، بلکه هر دو راستای طولی و عرضی در تحمل نیروهای خمشی نقش دارند. به همین دلیل رفتار این نوع دال نسبت به دال یک طرفه متعادل تر بوده و برای سقف هایی که بارگذاری در دو جهت اهمیت دارد، استفاده می شود.
در دال دو طرفه، صفحه بتنی بین چند تکیه گاه قرار می گیرد و نیروهای ایجاد شده در سطح آن به صورت گسترده تری توزیع می شوند. این ویژگی باعث می شود دال بتواند برای دهانه هایی که ابعاد طول و عرض آن ها به یکدیگر نزدیک است، عملکرد مناسبی داشته باشد. در ساختمان هایی که پلان منظم دارند یا ستون ها به صورت شبکه ای چیده شده اند، استفاده از دال دو طرفه بسیار رایج است.
یکی از ویژگی های مهم این سیستم، توزیع یکنواخت تر تنش ها در سطح دال است. به همین دلیل، طراحی آن معمولا به بررسی دقیق تر رفتار خمشی در دو جهت نیاز دارد. مقدار بتن مصرفی، ضخامت سقف و جزئیات اجرایی باید با توجه به بارهای وارد شده و شرایط سازه تعیین شود.
مهم ترین ویژگی های دال دو طرفه عبارتند از:
- انتقال نیرو در دو جهت اصلی
- عملکرد مناسب برای دهانه های نزدیک به هم
- توزیع متعادل تر بار در سطح سقف
- امکان استفاده در ساختمان هایی با پلان های منظم
دال دو طرفه در پروژه هایی مانند ساختمان های چند طبقه، پارکینگ ها، سالن ها و فضاهایی که نیاز به پوشش دهانه های گسترده تر دارند، کاربرد زیادی دارد. البته انتخاب این سیستم به شرایط واقعی پروژه وابسته است و تنها بزرگ بودن فضای مورد نظر دلیل کافی برای استفاده از آن نیست. تفاوت اصلی دال دوطرفه و یک طرفه در مسیر عملکرد سازه ای آن است. در دال دو طرفه، هر دو جهت سقف در تحمل بار مشارکت دارند و همین موضوع باعث می شود طراحی آن بر اساس رفتار دو محوره انجام شود.
نحوه تشخیص دال یکطرفه و دو طرفه
تشخیص دال یک طرفه و دو طرفه قبل از طراحی سازه اهمیت زیادی دارد؛ زیرا نوع عملکرد دال مشخص می کند بارها چگونه منتقل شوند و طراحی سقف بر چه اساسی انجام شود. مهم ترین معیار برای تشخیص این دو سیستم، نسبت طول دهانه به عرض دهانه است. اگر نسبت دهانه بزرگ تر به دهانه کوچکتر بیشتر از ۲ باشد، معمولا دال رفتار یک طرفه دارد؛ زیرا اختلاف زیاد ابعاد باعث می شود انتقال بار بیشتر در راستای دهانه کوتاه تر انجام شود.
در مقابل، زمانی که نسبت طول به عرض دهانه کمتر یا مساوی ۲ باشد، دال معمولا به صورت دو طرفه رفتار می کند. در این حالت، اختلاف ابعاد بین دو جهت کمتر است و هر دو مسیر در تحمل بار نقش دارند. البته این معیار تنها یک راهنمای اولیه است و تشخیص نهایی باید بر اساس شرایط واقعی تکیه گاه ها، نوع اتصال دال به تیرها و تحلیل سازه انجام شود. برای تشخیص بهتر دال بتنی یک طرفه و دوطرفه می توان به شکل قرارگیری تکیه گاه ها نیز توجه کرد. در دال هایی که چهار طرف آن ها به تیر یا دیوار تکیه دارند، احتمال عملکرد دو طرفه بیشتر است؛ اما اگر دال عمدتا روی دو تکیه گاه مقابل هم قرار گرفته باشد، رفتار آن بیشتر به سمت دال یک طرفه می رود.
مهم ترین عوامل موثر در تشخیص نوع دال عبارتند از:
- نسبت ابعاد دهانه
- تعداد و محل تکیه گاه ها
- شکل هندسی سقف
- نحوه انتقال بار در سازه
- شرایط طراحی و تحلیل مهندس سازه
برای مثال، سقفی با ابعاد ۳ در ۸ متر به دلیل اختلاف زیاد بین طول و عرض، معمولا به عنوان دال یک طرفه بررسی می شود. اما سقفی با ابعاد ۵ در ۶ متر شرایط مناسبی برای رفتار دو طرفه دارد؛ زیرا نیروها در هر دو جهت توزیع می شوند. نکته مهم این است که تشخیص دال یکطرفه و دو طرفه فقط با نگاه کردن به ظاهر سقف امکان پذیر نیست. گاهی شرایط اجرایی یا نحوه اتصال اعضای سازه باعث می شود رفتار واقعی دال با چیزی که از روی شکل اولیه تصور می شود متفاوت باشد. به همین دلیل تصمیم نهایی باید بر اساس ضوابط طراحی و محاسبات سازه ای گرفته شود.
محاسبه دال یک طرفه و دو طرفه
محاسبه دال یک طرفه و دو طرفه با هدف تعیین ابعاد مناسب، ضخامت سقف، میزان فولاد مورد نیاز و کنترل مقاومت سازه انجام می شود. در این محاسبات، مهندس سازه ابتدا شرایط بارگذاری را بررسی می کند تا مشخص شود دال تحت چه نیروهایی قرار می گیرد. وزن خود دال، بار مرده ناشی از کف سازی و تیغه ها، بار زنده ساختمان و شرایط بهره برداری از مهم ترین مواردی هستند که در طراحی در نظر گرفته می شوند.
در محاسبه دال یک طرفه، تمرکز اصلی روی رفتار خمشی در یک جهت است. در این حالت، بارها بیشتر به سمت دهانه کوتاه تر منتقل می شوند و طراحی بر اساس یک نوار سازه ای در همان راستا انجام می گیرد. مقدار لنگر خمشی ایجاد شده، طول دهانه، شرایط تکیه گاه و میزان بار وارد شده، عوامل اصلی تعیین کننده در محاسبه این نوع دال هستند.
اما در محاسبه دال دو طرفه، رفتار سقف در دو جهت بررسی می شود. به دلیل مشارکت هر دو راستای دال در تحمل بار، محاسبات شامل بررسی توزیع نیرو، لنگرهای خمشی در دو محور و نحوه انتقال بار به تکیه گاه ها است. در این سیستم، طراحی باید به گونه ای انجام شود که هر دو جهت مقاومت کافی در برابر نیروهای ایجاد شده داشته باشند.
پارامترهای مهم در محاسبه دال شامل موارد زیر است:
- بارهای وارد شده به سقف
- ابعاد دهانه ها
- ضخامت اولیه دال
- مقاومت بتن مصرفی
- مشخصات فولاد و مقدار آرماتور مورد نیاز
- شرایط تکیه گاه و نحوه اتصال دال به سایر اعضا
در یک طراحی اصولی، تنها افزایش ضخامت یا مقدار فولاد باعث بهتر شدن عملکرد دال نمی شود؛ بلکه باید تناسب مناسبی بین مصالح، ابعاد سازه و نیروهای وارده وجود داشته باشد. مصرف بیش از حد بتن یا میلگرد علاوه بر افزایش هزینه، ممکن است وزن مرده ساختمان را بالا ببرد. تفاوت در روش محاسبه این دو سیستم به دلیل تفاوت در مسیر انتقال نیرو است. در دال یک طرفه، طراحی بیشتر حول یک مسیر باربری انجام می شود، اما در دال دو طرفه تحلیل رفتار صفحه ای و بررسی همزمان دو جهت اهمیت دارد. به همین دلیل محاسبه دقیق نوع دال باید توسط مهندس سازه و بر اساس آیین نامه های طراحی انجام شود.
تفاوت دال یک طرفه و دو طرفه

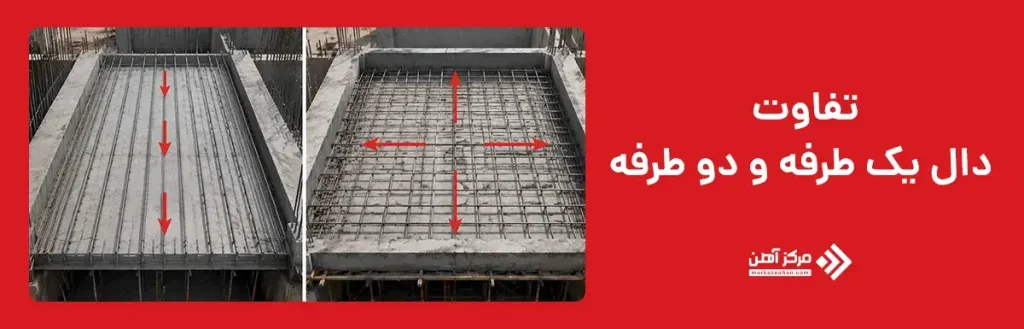

تفاوت دال یک طرفه و دو طرفه بیشتر به نحوه عملکرد سازه ای، مسیر انتقال بار و روش طراحی آن ها مربوط می شود. در دال یک طرفه، بارهای وارد شده عمدتا در یک مسیر اصلی حرکت می کنند و دال برای تحمل نیرو در همان جهت طراحی می شود. در مقابل، دال دو طرفه بار را در دو جهت منتقل می کند و هر دو راستای دال در تحمل نیروهای خمشی مشارکت دارند. همین تفاوت در رفتار باعث می شود انتخاب هر کدام از این سیستم ها برای شرایط مشخصی از ساختمان مناسب باشد.
از نظر شکل هندسی، دال های یک طرفه معمولا در فضاهایی استفاده می شوند که طول دهانه به شکل محسوسی بیشتر از عرض آن است. در چنین شرایطی، مسیر کوتاه تر نقش اصلی در انتقال نیرو دارد. اما در دال های دو طرفه، ابعاد دهانه ها معمولا به یکدیگر نزدیک تر هستند و سطح دال مانند یک صفحه دو محوره عمل می کند. به همین دلیل، نیروها در دو جهت پخش شده و عملکرد متعادل تری ایجاد می شود. از نظر طراحی و اجرا نیز این دو سیستم تفاوت هایی دارند. دال یک طرفه معمولا طراحی ساده تری دارد، زیرا تمرکز محاسبات روی یک جهت اصلی است. در حالی که دال دو طرفه به دلیل رفتار همزمان در دو جهت، نیازمند بررسی دقیق تر نیروها و جزئیات اجرایی است.
جدول زیر مهم ترین تفاوت های این دو سیستم را نشان می دهد:
| معیار مقایسه | دال یک طرفه | دال دو طرفه |
|---|---|---|
| مسیر انتقال بار | عمدتا در یک جهت | در دو جهت اصلی |
| رفتار سازه ای | عملکرد یک محوره | عملکرد دو محوره |
| شکل مناسب دهانه | دهانه های کشیده | دهانه های نزدیک به هم |
| روش طراحی | تمرکز بر یک راستا | بررسی دو راستای اصلی |
| نحوه توزیع نیرو | محدودتر | گسترده تر در سطح دال |
از نظر مصرف مصالح نیز تفاوت هایی بین این دو نوع دال وجود دارد. مقدار بتن و فولاد مورد نیاز به شرایط پروژه وابسته است و نمی توان همیشه یکی از آن ها را کم هزینه تر دانست. گاهی دال یک طرفه به دلیل سادگی اجرا اقتصادی تر است و در پروژه هایی دیگر، استفاده از دال دو طرفه با وجود طراحی پیچیده تر، باعث عملکرد بهتر سازه می شود. در نتیجه، فرق دال یک طرفه و دو طرفه تنها در تعداد جهت های انتقال بار خلاصه نمی شود؛ بلکه این تفاوت روی نحوه طراحی، جزئیات اجرایی و انتخاب سیستم سقف مناسب تاثیر مستقیم دارد. انتخاب نهایی باید بر اساس شرایط واقعی ساختمان و تحلیل مهندسی انجام شود.
نکات مهم درباره دال یک طرفه و دو طرفه

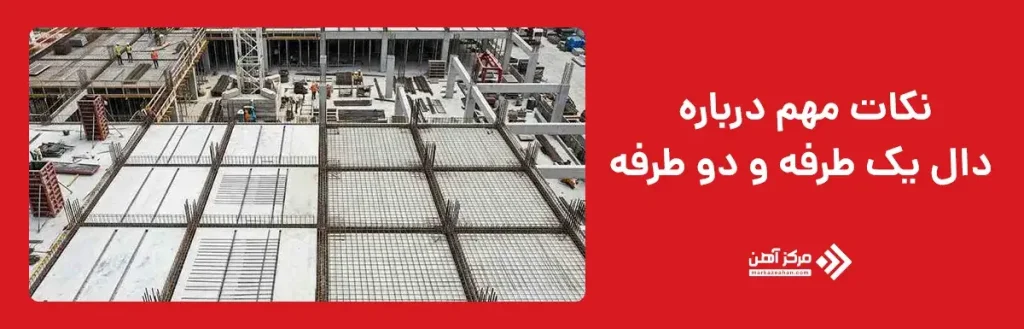

انتخاب و اجرای صحیح دال یک طرفه و دو طرفه نیازمند توجه به مجموعه ای از عوامل فنی است که روی عملکرد نهایی سقف تاثیر می گذارند. مهم ترین نکته این است که نوع دال نباید صرفا بر اساس شکل ظاهری پلان ساختمان انتخاب شود، بلکه باید رفتار واقعی سازه، مسیر انتقال نیرو و شرایط تکیه گاه ها بررسی شود. دالی که برای یک پروژه مناسب است، ممکن است در ساختمان دیگر عملکرد مطلوبی نداشته باشد؛ بنابراین تصمیم گیری درباره سیستم سقف باید بر پایه محاسبات سازه ای انجام شود.
در اجرای دال های بتن آرمه، کیفیت مصالح نقش مهمی در دوام و مقاومت سقف دارد. بتن باید دارای مقاومت فشاری مناسب باشد و فولاد مصرفی نیز باید از نظر مشخصات مکانیکی با نیازهای طراحی هماهنگ باشد. همچنین اجرای صحیح بتن ریزی، تراکم بتن و عمل آوری مناسب، تاثیر مستقیمی بر جلوگیری از ترک خوردگی و کاهش مشکلات احتمالی در آینده دارد.
در پروژه هایی که از دال یک طرفه استفاده می شود، باید اطمینان حاصل شود که مسیر اصلی انتقال بار به درستی شناسایی شده و جزئیات اجرایی مطابق طراحی انجام شده است. در دال دو طرفه نیز توجه به عملکرد همزمان دو جهت سقف اهمیت دارد و کوچکترین تغییر در شرایط تکیه گاه یا بارگذاری می تواند روی رفتار سازه اثر بگذارد.
مهم ترین نکاتی که در طراحی و اجرای دال های یک طرفه و دو طرفه باید مورد توجه قرار گیرد عبارتند از:
- بررسی دقیق ابعاد دهانه ها پیش از انتخاب نوع دال
- رعایت ضخامت مناسب متناسب با بارهای وارد شده
- استفاده از مصالح استاندارد و با کیفیت
- اجرای صحیح جزئیات سازه ای طبق نقشه های اجرایی
- کنترل خیز و ترک های احتمالی در طول عمر ساختمان
یکی دیگر از نکات مهم، هماهنگی بین طراحی معماری و سازه است. تغییرات در ابعاد فضاها، محل بازشوها یا جابجایی تیرها می تواند عملکرد دال را تغییر دهد. به همین دلیل بهتر است تصمیم گیری درباره سیستم سقف در مراحل ابتدایی طراحی ساختمان انجام شود تا از اصلاحات پر هزینه در مراحل اجرا جلوگیری شود. در نهایت، دال یک طرفه و دو طرفه هر کدام برای شرایط مشخصی طراحی شده اند و هیچ کدام به صورت مطلق بر دیگری برتری ندارد. انتخاب درست زمانی اتفاق می افتد که نوع دال با نیازهای پروژه، شرایط بارگذاری و الزامات سازه ای هماهنگ باشد.
دال یک طرفه و دو طرفه دو سیستم رایج در اجرای سقف های بتن آرمه هستند که تفاوت اصلی آن ها به نحوه انتقال بار و عملکرد سازه ای مربوط می شود. در دال یک طرفه و دو طرفه، انتخاب نوع مناسب باید بر اساس ابعاد دهانه، شرایط تکیه گاه، میزان بارگذاری و الزامات طراحی انجام شود. دال یک طرفه برای شرایطی مناسب است که نیرو بیشتر در یک مسیر منتقل می شود، در حالی که دال دو طرفه زمانی عملکرد بهتری دارد که انتقال بار در دو جهت انجام شود.
شناخت دال یکطرفه و دو طرفه به مهندسان و مجریان پروژه کمک می کند تا سیستم سقفی متناسب با نیاز ساختمان انتخاب کنند. رعایت اصول طراحی، استفاده از مصالح استاندارد و اجرای صحیح جزئیات سازه ای، تاثیر مستقیمی بر مقاومت، دوام و عملکرد نهایی سقف دارد. در نهایت، هیچ کدام از این دو نوع دال بر دیگری برتری مطلق ندارد و انتخاب صحیح باید بر اساس شرایط واقعی هر پروژه و محاسبات مهندسی انجام شود.
سوالات متداول
تشخیص دال یک طرفه و دو طرفه معمولا با بررسی نسبت طول به عرض دهانه و شرایط تکیه گاه انجام می شود. اگر انتقال بار بیشتر در یک جهت باشد دال یک طرفه و اگر در دو جهت انجام شود دال دو طرفه است.
محاسبه دال یک طرفه و دو طرفه با بررسی بارهای وارد شده، ابعاد دهانه، ضخامت دال، مقاومت بتن و مقدار آرماتور مورد نیاز انجام می شود. در دال دو طرفه، نیروهای خمشی در دو جهت بررسی می شوند.
دال یک طرفه بیشتر برای سقف هایی با دهانه کشیده و انتقال بار در یک مسیر استفاده می شود. دال دو طرفه برای فضاهایی با دهانه های نزدیک به هم و نیاز به توزیع بار در دو جهت کاربرد دارد.
در دال یک طرفه، آرماتورهای اصلی در جهت باربری غالب قرار می گیرند. در دال دو طرفه، میلگردگذاری در دو جهت انجام می شود تا هر دو مسیر انتقال نیرو تقویت شوند.
انتخاب نوع دال به ابعاد دهانه، نوع ساختمان، میزان بارگذاری، شرایط تکیه گاه ها و محاسبات مهندسی سازه بستگی دارد. تصمیم نهایی باید بر اساس طراحی سازه انجام شود.
