بتن یکی از پرمصرف ترین مصالح ساختمانی در جهان است. استحکام، دوام و پایداری یک سازه بتنی، چه یک ساختمان مسکونی ساده باشد و چه یک سد عظیم، مستقیماً به کیفیت فرآیند بتن ریزی بستگی دارد. نکته مهم در فرآیند اینکه بتن تازه ریخته شده به تنهایی کامل نیست. این ماده ترکیبی از سیمان، سنگدانه، آب و هوا است. هوای محبوس شده در داخل بتن، به صورت حباب های ریز و درشت، دشمن شماره یک یکپارچگی سازه محسوب شده و منجر به ایجاد حفره ها، کاهش شدید مقاومت و نفوذپذیری بالا می شود.
اینجاست که اهمیت یک ابزار به ظاهر ساده اما حیاتی مشخص می شود: ویبراتور بتن در فرایند اجرای سازه های بتنی، همان طور که انتخاب و کنترل مصالحی مانند قیمت میلگرد اهمیت دارد، استفاده از دستگاه ویبره بتن ریزی نیز یک بخش اجباری و اساسی از فرآیند بتن ریزی استاندارد است. بدون ویبره زدن اصولی، بتن هرگز به پتانسیل کامل مقاومتی خود دست نخواهد یافت. این مقاله به طور جامع به این سؤال پاسخ می دهد که ویبراتور بتن چیست، چه انواعی دارد، چگونه کار می کند و چرا استفاده صحیح از آن برای تضمین کیفیت و دوام سازه های بتنی تا این حد ضروری است.

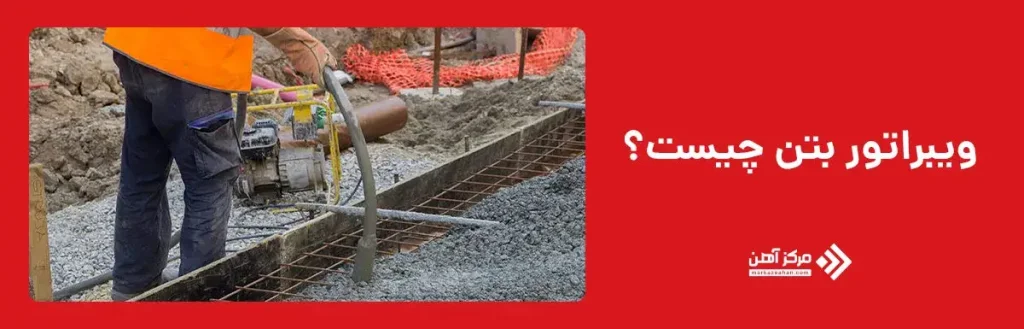

ویبراتور بتن، که گاهی به آن «لرزاننده بتن» نیز گفته می شود، یک ابزار مکانیکی است که برای متراکم کردن بتن تازه ریخته شده مورد استفاده قرار می گیرد. وظیفه اصلی این دستگاه، اعمال لرزش های با فرکانس بالا به مخلوط بتن است.
بتن تازه یک مخلوط نیمه مایع است که پس از ریخته شدن در قالب، مقادیر قابل توجهی هوا را به صورت حباب های ریز در خود حبس می کند. این حباب ها می توانند تا ۲۰ درصد از حجم کل بتن را اشغال کنند. وجود این فضای خالی، سطح تماس بین سنگدانه ها و خمیر سیمان را کاهش داده و بتن را پس از سخت شدن، متخلخل، ضعیف و نفوذپذیر می کند.
در پروژه های ساختمانی، همان طور که بررسی و کنترل عواملی مانند قیمت آهن اهمیت دارد، اینجاست که دستگاه ویبراتور بتن ریزی وارد عمل می شود. لرزش های شدید اعمال شده توسط این ابزار، به طور موقت اصطکاک داخلی بین سنگدانه ها، سیمان و آب را از بین برده و بتن را به حالت روان یا مایع درمی آورد. در این حالت سیال موقت:
نتیجه این فرایند که «تراکم» یا (Consolidation) نامیده می شود، یک توده بتنی یکپارچه، متراکم، سنگین و عاری از فضای خالی است که پس از خشک شدن، به حداکثر مقاومت طراحی شده خود دست می یابد. ماشین ویبراتور بتن تضمین می کند که آنچه روی کاغذ طراحی شده، در عمل نیز ساخته شود.

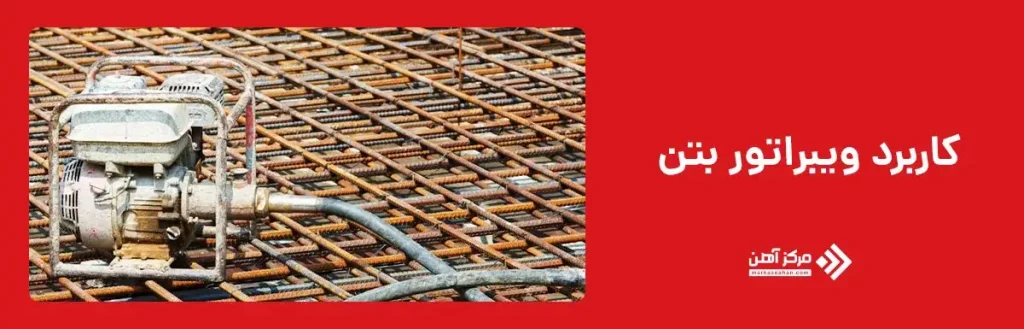

در پاسخ به سوال کاربرد دستگاه ویبره بتن چیست؟ می توان گفت کاربرد ویبراتور بتن در یک کلمه خلاصه می شود: «یکپارچگی». بدون تراکم مناسب، سازه بتنی شما ضعیف، شکننده و دارای ظاهری لانه زنبوری خواهد بود. استفاده از ویبراتور برای بتن در تمامی مراحل بتن ریزی سازه ای که در آن مقاومت و دوام اهمیت دارد، الزامی است.
به طور خلاصه، هر کجا که استحکام و دوام بتن مد نظر باشد، دستگاه ویبره بتن ریزی یکی از ضروری ترین ابزارها در محل پروژه است.
دستگاه ویبراتور بتن ریزی بر اساس نحوه اعمال لرزش به بتن، به سه دسته اصلی تقسیم می شود. انتخاب نوع مناسب به شکل قالب، حجم بتن ریزی و نوع المان سازه ای بستگی دارد.
نوع ویبراتور بتن | نحوه عملکرد | کاربردها | مزایا | محدودیت ها |
ویبراتور داخلی (شیلنگی / پوکر) | فروبردن پوکر در داخل بتن و انتقال لرزش مستقیم | فونداسیون، ستون، تیر، دیوارهای ضخیم | مؤثرترین نوع، تراکم عمیق، مناسب اغلب سازه ها | نیاز به فضای کافی برای ورود پوکر |
ویبراتور خارجی (قالب) | اتصال دستگاه به بدنه قالب و انتقال لرزش از طریق قالب | قطعات پیش ساخته، المان های نازک و پرآرماتور | سطح بسیار صاف، مناسب قطعات حساس | سرعت کمتر، نیازمند قالب مقاوم |
ویبراتور سطحی (شمشه ویبره) | ایجاد لرزش سطحی هم زمان با صاف کردن بتن | دال ها، کف ها، پارکینگ ها، جاده ها | تسطیح سریع سطح، مناسب سطوح گسترده | تراکم محدود تا حدود ۱۵ سانتی متر |
۱. ویبراتورهای داخلی(Internal / Poker): این نوع، رایج ترین و مؤثرترین ویبراتور بتن است. به آن ویبراتور شیلنگی، خرطومی یا پوکر نیز گفته می شود. این دستگاه لرزش را مستقیماً به درون توده بتن منتقل می کند.
نحوه کار: پوکر یا کله گی لرزاننده، از طریق یک شیلنگ انعطاف پذیر به یک موتور متصل است و مستقیماً در بتن تازه فرو برده می شود.
انواع نیروی محرکه:
۲. ویبراتورهای خارجی یا قالب (External / Form): این ویبراتورها به جای تماس مستقیم با بتن، به بدنه خارجی قالب متصل می شوند و لرزش را از طریق قالب به بتن منتقل می کنند.
نحوه کار: با استفاده از گیره های مخصوص به دیواره های قالب (فولادی یا چوبی) متصل شده و کل قالب را به لرزه در می آورند.
کاربرد:
۳. ویبراتورهای سطحی (Surface Vibrators / Vibrating Screeds): این دستگاه ها که به «شمشه ویبره» نیز معروف هستند، برای تراکم بتن در سطوح افقی استفاده می شوند.
نحوه کار: یک موتور لرزاننده روی یک شمشه (تیر صاف فلزی) نصب شده و همزمان با صاف کردن سطح بتن، لرزش را به لایه های بالایی آن اعمال می کند.
کاربرد: بتن ریزی دال ها، کف پارکینگ ها، جاده ها و پیاده روها.
محدودیت: این نوع ویبراتور معمولاً فقط تا عمق حدود ۱۵ سانتی متر را به خوبی متراکم می کند و برای دال های ضخیم تر، باید به همراه ویبراتور داخلی استفاده شود.

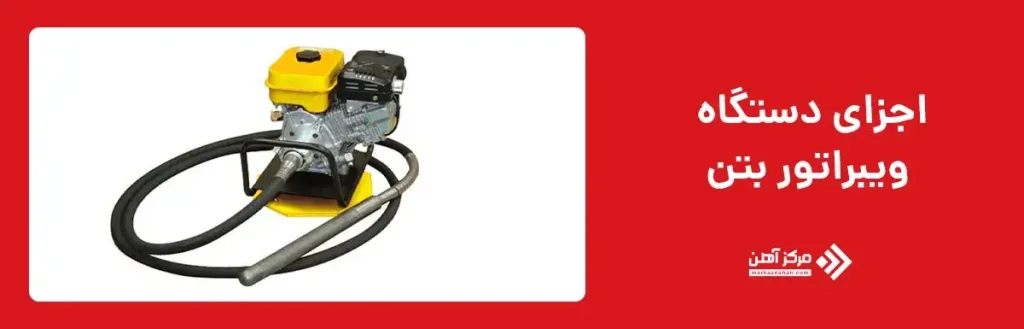

در این بخش، اجزای اصلی رایج ترین نوع، یعنی ویبراتور داخلی (شیلنگی) را بررسی می کنیم. درک اجزا به فهم بهتر نحوه کار ویبراتور بتن کمک می کند.
حالا که با اجزا آشنا شدیم، نحوه کار ویبراتور بتن به سادگی قابل درک است: موتور روشن شده و نیروی چرخشی تولید می کند. این نیرو از طریق شفت انعطاف پذیر داخلی شیلنگ، به پوکر منتقل می شود. در داخل پوکر، این نیروی چرخشی باعث دوران بسیار سریع (از ۳,۰۰۰ تا ۱۲,۰۰۰ دور در دقیقه) وزنه خارج از مرکز می شود.
به دلیل عدم تعادل جرمی، چرخش این وزنه، لرزش هایی با فرکانس بسیار بالا ایجاد می کند. این لرزش ها از بدنه پوکر به بتن تازه منتقل شده و باعث روان شدن موقت آن و خروج حباب های هوا می شود.
نکات اجرایی کار با ویبراتور داخلی:

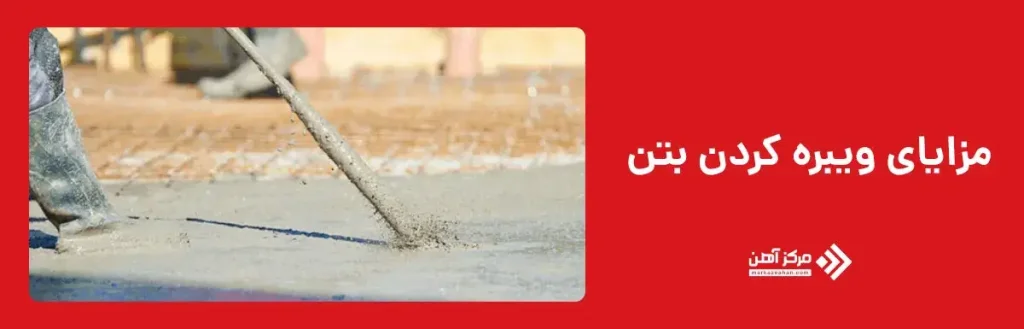

استفاده صحیح از دستگاه ویبره بتن ریزی مزایای فنی و اقتصادی فراوانی دارد که مستقیماً بر کیفیت سازه تأثیر می گذارد.
اگرچه ویبره زدن ضروری است، اما ویبره بیش از حد نیز به همان اندازه ضرر دارد. اپراتور دستگاه ویبراتور بتن ریزی باید آموزش دیده باشد تا از مشکلات زیر جلوگیری کند:

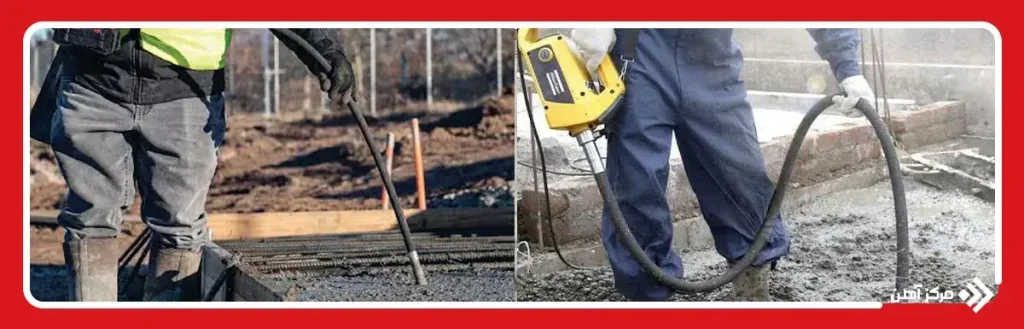

انتخاب صحیح ویبراتور بتن به اندازه خود عملیات ویبره اهمیت دارد. انتخاب اشتباه می تواند منجر به تراکم ناقص یا ویبره بیش از حد شود. فاکتورهای کلیدی در انتخاب عبارت اند از:
قطر پوکر:
قانون کلی: هرچه المان بتنی بزرگتر و حجم بتن بیشتر باشد، قطر پوکر باید بزرگتر باشد.
مثال: برای بتن ریزی حجیم مانند فونداسیون، از پوکرهای با قطر بزرگ (مثلاً ۶۰ تا ۷۵ میلی متر) استفاده می شود. برای ستون ها یا دیوارهای نازک با شبکه آرماتوربندی متراکم، از پوکرهای با قطر کوچک (مثلاً ۲۵ تا ۴۰ میلی متر) استفاده می شود تا به راحتی بین میلگردها حرکت کند.
فرکانس و دامنه:
شعاع عملکرد : هر پوکر، بتن را تا شعاع مشخصی در اطراف خود متراکم می کند. اپراتور باید این شعاع را بداند تا فواصل فرو بردن پوکر را طوری تنظیم کند که مناطق ویبره شده همپوشانی داشته باشند.
نوع پروژه و دسترسی: در پروژه های بزرگ صنعتی که اسکلت فلزی بخش عمده ای از هزینه هاست و قیمت آهن بر بودجه پروژه تأثیر مستقیم دارد، اطمینان از یکپارچگی بتنی که این سازه های فولادی گران قیمت را در بر می گیرد، حیاتی است. در این موارد، انتخاب یک ویبراتور بنزینی قدرتمند یا یک سیستم ویبراتور برقی با توان بالا برای تضمین تراکم کامل، ضروری است.
ویبراتور بتن ابزاری حیاتی و غیرقابل جایگزین در صنعت ساخت وساز است. این دستگاه با متراکم کردن بتن تازه و خارج کردن هوای محبوس، به طور مستقیم بر سه پارامتر کلیدی سازه تأثیر می گذارد: مقاومت، دوام و کیفیت سطح. بدون استفاده صحیح از این ابزار، بتن هرگز به مشخصات فنی طراحی شده خود نخواهد رسید.
سوالات متداول
کاربرد ویبراتور در بتن، متراکم کردن بتن تازه ریخته شده است. این کار باعث خروج حباب های هوای محبوس شده، پر شدن کامل قالب ها و افزایش چشمگیر مقاومت، دوام و یکپارچگی بتن می شود.
زمان دقیقی وجود ندارد، اما معمولاً بین ۵ تا ۱۵ ثانیه برای هر نقطه کافی است. نشانه های تراکم کافی عبارت اند از: توقف خروج حباب های بزرگ هوا از بتن و ایجاد یک لایه براق و صاف (شیره بتن) روی سطح آن.
مهم ترین مشکل، «جداشدگی مصالح» (Segregation) است. یعنی سنگدانه های درشت به پایین ته نشین شده و آب و سیمان به سطح می آیند. این امر باعث ایجاد یک لایه سطحی ضعیف و کاهش مقاومت کلی بتن می شود.
دستگاه ویبراتور برقی بتن برای کار به منبع برق نیاز دارد، سبک تر است، آلودگی و صدای کمتری دارد و برای پروژه های ساختمانی رایج مناسب است. ویبراتور بنزینی سنگین تر و قوی تر است، نیازی به برق ندارد و برای پروژه های بزرگ، حجیم یا در مکان های دور از دسترس که برق وجود ندارد، استفاده می شود.
انتخاب به عواملی مانند حجم بتن ریزی، ابعاد المان (ستون، دال، فونداسیون) و تراکم آرماتورها بستگی دارد. برای المان های بزرگ، پوکر با قطر بزرگتر و برای المان های نازک و پرآرماتور، پوکر با قطر کوچکتر انتخاب می شود.
انجام بتن ریزی سازه ای بدون ویبراتور، غیراصولی و بسیار خطرناک است. این کار منجر به بتنی ضعیف، متخلخل (لانه زنبوری)، نفوذپذیر در برابر آب و عدم پیوستگی مناسب با میلگردها می شود که در نهایت عمر و ایمنی سازه را به شدت به خطر می اندازد.
