کوپلینگ چیست و چه کاربردی در صنایع مختلف دارد؟

کوپلینگ یکی از اجزای کلیدی در سامانه های انتقال قدرت است که برای ایجاد ارتباط مکانیکی میان دو محور به کار می رود. این قطعه امکان انتقال حرکت دورانی، توان و گشتاور را از تجهیز محرک به تجهیز متحرک فراهم می کند و در عین حال، بسته به ساختار خود می تواند بخشی از ناهم راستایی محورها، ارتعاشات، ضربه های مکانیکی و تغییرات طولی ناشی از انبساط حرارتی را کنترل کند. انتخاب صحیح کوپلینگ فقط به اتصال دو شفت محدود نمی شود، بلکه بر راندمان انتقال قدرت، عمر یاتاقان ها، پایداری عملکرد ماشین و هزینه تعمیرات نیز اثر مستقیم دارد.

کوپلینگ ها در تجهیزات مختلفی مانند الکتروموتورها، پمپ ها، کمپرسورها، گیربکس ها، توربین ها، نوار نقاله ها و ماشین آلات فرایندی استفاده می شوند. جنس بدنه، روش ساخت، ظرفیت انتقال گشتاور و شرایط بهره برداری از جمله عواملی هستند که هزینه ساخت و خرید این قطعه را تحت تاثیر قرار می دهند. به همین دلیل، تغییرات قیمت آهن و آلیاژهای مهندسی می تواند بر قیمت نهایی برخی مدل های فولادی اثرگذار باشد. برای آشنایی دقیق با این موضوع که کوپلینگ چیست، چه انواعی دارد و چگونه باید مدل مناسب را انتخاب کرد، ادامه مقاله را مطالعه کنید.

کوپلینگ چیست؟

کوپلینگ یا Shaft Coupling یک رابط مکانیکی است که دو محور مستقل را در امتداد یک مسیر انتقال قدرت به یکدیگر متصل می کند. محور اول معمولا به منبع تولید توان مانند الکتروموتور، موتور احتراق داخلی یا توربین متصل است و محور دوم حرکت را به تجهیز مصرف کننده مانند پمپ، گیربکس، فن یا کمپرسور منتقل می کند. در این آرایش، کوپلینگ باید بتواند گشتاور طراحی را بدون لغزش ناخواسته، شکست یا ایجاد تغییر شکل دائمی انتقال دهد.

برای درک دقیق تر این موضوع که کوپلینگ چیست، باید میان اتصال محور و اتصال لوله تمایز قائل شد. کوپلینگ صنعتی مورد بحث در سامانه های دوار، وظیفه برقراری پیوند میان شفت ها را بر عهده دارد؛ در حالی که فلنج برای اتصال اجزایی مانند لوله، شیرآلات، مخازن و برخی تجهیزات فرایندی استفاده می شود. پاسخ به پرسش فلنج چیست نشان می دهد که فلنج یک صفحه حلقوی یا دیسکی سوراخ دار است که معمولا با پیچ و مهره به فلنج مقابل متصل می شود. البته در بعضی از کوپلینگ ها نیز از ساختار فلنجی برای اتصال دو نیمه کوپلینگ استفاده می شود، اما عملکرد آن همچنان انتقال گشتاور میان محورهای دوار است.

محورها در شرایط واقعی همیشه کاملا هم راستا نیستند. خطاهای مونتاژ، نشست فونداسیون، خمش شفت، تغییر دما، فرسایش یاتاقان و جابه جایی تجهیزات می توانند باعث ایجاد ناهم راستایی زاویه ای، موازی یا محوری شوند. کوپلینگ های انعطاف پذیر با استفاده از اجزایی مانند بوش الاستومری، دیسک فلزی، شبکه فنری، دنده یا المان انعطاف پذیر می توانند مقدار مشخصی از این انحراف را جبران کنند. مقدار مجاز این جبران باید بر اساس اطلاعات سازنده بررسی شود، زیرا کوپلینگ برای اصلاح خطاهای شدید نصب طراحی نشده است.

انواع کوپلینگ

انواع کوپلینگ ها بر اساس مکانیزم انتقال گشتاور، میزان انعطاف پذیری، نحوه اتصال به شفت، نوع المان میانی و شرایط بهره برداری دسته بندی می شوند. بعضی مدل ها برای انتقال دقیق حرکت و حذف لقی ساخته شده اند، در حالی که گروهی دیگر با هدف جذب ضربه، جبران ناهم راستایی یا راه اندازی نرم تجهیزات طراحی می شوند. بنابراین نمی توان یک نوع کوپلینگ را برای تمام ماشین آلات مناسب دانست.

هزینه هر مدل به عواملی مانند قطر، آلیاژ، روش ماشین کاری، دقت ساخت، ظرفیت گشتاور و برند سازنده بستگی دارد. برای مثال، همان طور که قیمت فلنج تخت با جنس، رده فشاری، استاندارد و ابعاد آن تغییر می کند، قیمت کوپلینگ فلنجی نیز تحت تاثیر قطر فلنج، تعداد پیچ ها، کیفیت ماشین کاری و جنس بدنه قرار دارد. در ادامه، مهم ترین انواع کوپلینگ معرفی می شوند.

کوپلینگ های صلب

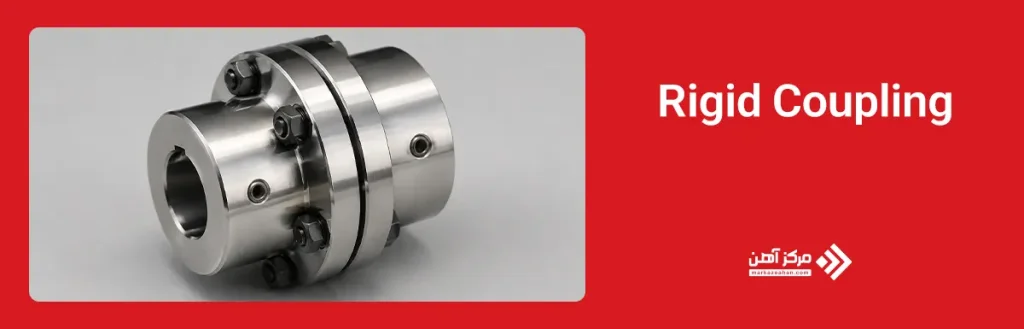

کوپلینگ صلب یا Rigid Coupling برای اتصال دو محوری استفاده می شود که هم راستایی آن ها با دقت بالا انجام شده و در طول بهره برداری نیز تغییر قابل توجهی ندارد. این مدل فاقد المان انعطاف پذیر است و به همین دلیل، حرکت دورانی را با لقی بسیار کم و سختی پیچشی بالا انتقال می دهد. کوپلینگ های غلافی، دو تکه و فلنجی صلب در این گروه قرار می گیرند.

مهم ترین ویژگی کوپلینگ صلب، انتقال دقیق موقعیت زاویه ای میان دو محور است. این خصوصیت در تجهیزات اندازه گیری، سامانه های موقعیت دهی، ماشین ابزار و برخی مکانیزم های کم سرعت اهمیت دارد. نبود عضو انعطاف پذیر باعث می شود تغییر شکل پیچشی ناچیز باشد و پاسخ سیستم به فرمان حرکتی با تاخیر کمتری انجام شود.

ضعف اصلی این مدل، حساسیت بالا به ناهم راستایی است. حتی انحراف محدود میان محورهای متصل می تواند بار شعاعی و محوری زیادی به یاتاقان ها وارد کند. به همین دلیل، نصب کوپلینگ صلب به کنترل دقیق هم محوری، تراز بودن پایه ها و بررسی Runout نیاز دارد. استفاده از آن در ماشین هایی که تحت ارتعاش، تغییر دما یا نشست سازه ای قرار دارند، باید با احتیاط انجام شود.

کوپلینگ گیره ای

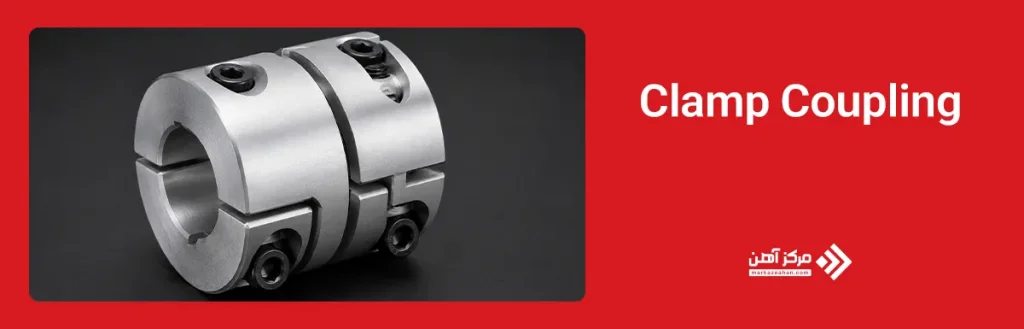

کوپلینگ گیره ای یا Clamp Coupling معمولا از دو نیمه مجزا تشکیل می شود که با پیچ در اطراف شفت محکم می شوند. انتقال گشتاور در این مدل از طریق نیروی اصطکاک ایجاد شده میان سطح داخلی کوپلینگ و سطح شفت انجام می گیرد. در برخی طراحی ها، خار نیز برای افزایش ظرفیت انتقال بار استفاده می شود.

مزیت مهم کوپلینگ گیره ای آن است که برای نصب یا تعویض، نیازی به جابه جایی محوری زیاد تجهیزات ندارد. دو نیمه کوپلینگ در اطراف شفت قرار می گیرند و پس از تنظیم موقعیت، پیچ ها با گشتاور مشخص بسته می شوند. این ویژگی در ماشین آلاتی که فضای محدود دارند یا جداسازی موتور و گیربکس دشوار است، ارزش عملیاتی بالایی دارد.

توزیع یکنواخت نیروی پیچ ها اهمیت زیادی دارد. سفت کردن نامتقارن می تواند باعث بیضی شدن قطعه، ایجاد خروج از مرکز و افزایش ارتعاش شود. سطح شفت نیز باید عاری از روغن، زنگ زدگی و پلیسه باشد تا اصطکاک کافی ایجاد شود. در کاربردهای حساس، کنترل گشتاور پیچ ها با آچار ترک متر ضروری است.

کوپلینگ مکانیکی

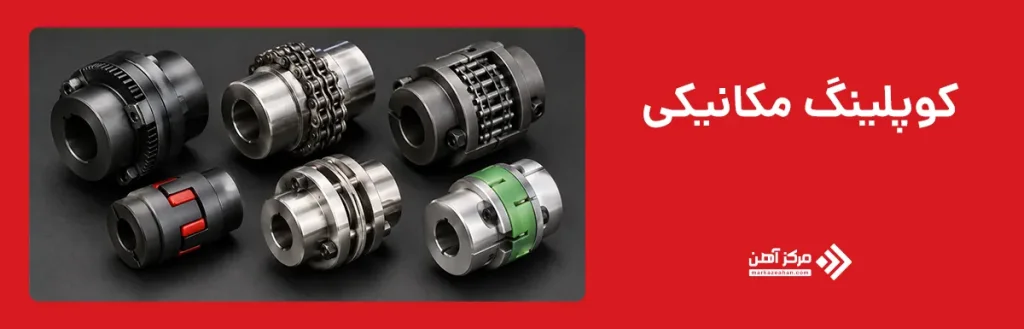

عنوان کوپلینگ مکانیکی دامنه گسترده ای از مدل ها را شامل می شود که انتقال گشتاور در آن ها از طریق تماس مستقیم اجزای جامد انجام می گیرد. کوپلینگ دنده ای، زنجیری، شبکه ای، فکی، بوش پینی و کوپلینگ صفحه ای نمونه هایی از این گروه هستند. هر یک از این مدل ها برای محدوده خاصی از گشتاور، سرعت و ناهم راستایی طراحی می شوند.

کوپلینگ فکی با قرار گرفتن یک المان الاستومری میان دو توپی، ضربه و ارتعاش را کاهش می دهد. مدل دنده ای ظرفیت انتقال گشتاور بالایی دارد و در صنایع سنگین استفاده می شود، اما معمولا به روانکاری نیاز دارد. کوپلینگ شبکه ای با استفاده از فنر فولادی شبکه ای، بارهای ضربه ای را جذب می کند و برای موتورهای بزرگ، سنگ شکن ها و تجهیزات نورد مناسب است.

کوپلینگ صفحه ای یا Disc Coupling از یک یا چند مجموعه دیسک نازک فلزی تشکیل می شود. تغییر شکل کنترل شده دیسک ها امکان جبران ناهم راستایی را فراهم می کند، بدون آنکه لقی پیچشی قابل توجهی ایجاد شود. این مدل برای سرعت های بالا، کمپرسورها، توربوماشین ها و سامانه هایی که انتقال دقیق گشتاور اهمیت دارد، مناسب است. کوپلینگ صفحه ای به روانکاری نیاز ندارد، اما نصب نادرست و اعمال بار محوری بیش از حد می تواند عمر دیسک ها را کاهش دهد.

کوپلینگ مغناطیسی

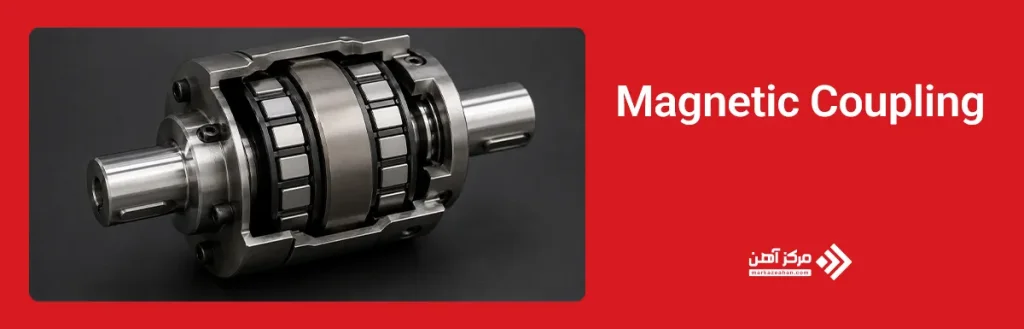

کوپلینگ مغناطیسی یا Magnetic Coupling گشتاور را از طریق میدان مغناطیسی انتقال می دهد و میان محور محرک و محور متحرک تماس مکانیکی مستقیم وجود ندارد. مجموعه آهنرباهای سمت محرک، میدان دواری ایجاد می کنند و مجموعه آهنرباهای سمت متحرک را به حرکت درمی آورند. یک پوسته آب بندی شده می تواند میان این دو بخش قرار گیرد.

این ساختار در تجهیزاتی که جلوگیری از نشت سیال اهمیت حیاتی دارد، کاربرد دارد. پمپ های انتقال مواد خورنده، سمی، رادیواکتیو یا با خلوص بالا از نمونه های رایج استفاده از کوپلینگ مغناطیسی هستند. حذف آب بند مکانیکی در برخی پمپ ها، احتمال نشت سیال از محل عبور شفت را کاهش می دهد.

توان انتقالی کوپلینگ مغناطیسی به شدت میدان، فاصله هوایی، تعداد قطب ها، جنس آهنربا و دمای کار وابسته است. افزایش فاصله میان آهنرباها ظرفیت گشتاور را کاهش می دهد. همچنین دمای بالا می تواند خاصیت مغناطیسی برخی آلیاژها را تضعیف کند. در طراحی این سیستم باید تلفات جریان گردابی در پوسته جداکننده نیز بررسی شود.

کوپلینگ فلنجی

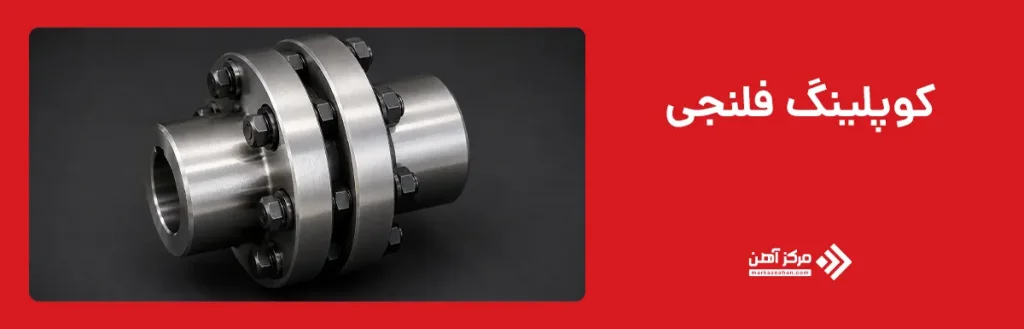

کوپلینگ فلنجی از دو توپی فلنج دار تشکیل می شود که هر کدام روی یکی از شفت ها نصب شده و سپس با مجموعه ای از پیچ و مهره به یکدیگر متصل می شوند. این مدل برای انتقال گشتاورهای متوسط تا بسیار زیاد مناسب است و در خطوط انتقال قدرت صنعتی، تجهیزات معدنی، ماشین آلات فولادی و سامانه های دریایی به کار می رود.

انتقال بار در کوپلینگ فلنجی می تواند از طریق برش پیچ ها، اصطکاک میان سطوح فلنج یا ترکیبی از هر دو انجام شود. در طراحی های دقیق، پیچ ها به صورت Fit Bolt در سوراخ های ماشین کاری شده قرار می گیرند تا لقی کاهش یابد. آرایش و تعداد پیچ ها بر ظرفیت گشتاور، توزیع تنش و مقاومت خستگی اثر می گذارد.

مدل فلنجی صلب به هم راستایی بسیار دقیق نیاز دارد، اما نمونه های انعطاف پذیر دارای بوش لاستیکی یا المان میانی می توانند مقدار محدودی از ارتعاش و ناهم راستایی را تحمل کنند. کیفیت سطح تماس فلنج ها، هم مرکزی سوراخ ها، گشتاور بستن پیچ ها و بالانس مجموعه از مهم ترین الزامات نصب هستند.

کوپلینگ هیدرولیکی

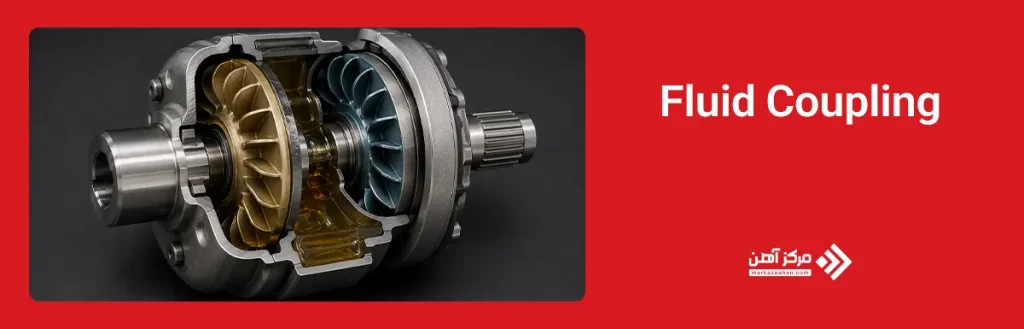

کوپلینگ هیدرولیکی یا Fluid Coupling انتقال توان را با استفاده از انرژی جنبشی سیال انجام می دهد. این تجهیز معمولا دارای دو عضو اصلی به نام پمپ و توربین است که داخل محفظه ای حاوی روغن قرار دارند. عضو پمپ به موتور متصل می شود و با چرخش خود، سیال را به حرکت درمی آورد. جریان سیال سپس توربین متصل به شفت خروجی را می چرخاند.

در این مدل تماس مکانیکی مستقیم میان محور ورودی و خروجی وجود ندارد. به همین دلیل، راه اندازی بار به صورت نرم تر انجام می شود و جریان راه اندازی موتور کاهش می یابد. کوپلینگ هیدرولیکی در نوار نقاله های سنگین، آسیاب ها، خردکن ها، فن های بزرگ و تجهیزات معدنی کاربرد دارد.

وجود لغزش کنترل شده میان ورودی و خروجی باعث می شود سرعت خروجی کمی کمتر از سرعت ورودی باشد. این لغزش برای انتقال گشتاور ضروری است، اما بخشی از انرژی را به گرما تبدیل می کند. حجم و نوع سیال، شکل پره ها، سرعت دوران و وضعیت خنک کاری بر راندمان سیستم تاثیر دارند. برخی مدل ها به فیوز حرارتی یا سامانه تخلیه مجهز هستند تا در شرایط اضافه بار از آسیب شدید جلوگیری شود.

جدول مقایسه انواع کوپلینگ

نوع کوپلینگ	مکانیزم انتقال گشتاور	تحمل ناهم راستایی	جذب ضربه و ارتعاش	نیاز به روانکاری	مهم ترین مزیت	محدودیت اصلی	کاربرد رایج
کوپلینگ صلب	تماس مستقیم و بدون المان انعطاف پذیر	بسیار کم	بسیار کم	ندارد	دقت بالا و لقی پیچشی ناچیز	حساسیت زیاد به ناهماهنگی محورها	ماشین ابزار، تجهیزات اندازه گیری و سامانه های موقعیت دهی
کوپلینگ گیره ای	اصطکاک میان سطح شفت و بدنه کوپلینگ	کم	کم	ندارد	نصب آسان بدون جابه جایی زیاد تجهیزات	وابستگی عملکرد به گشتاور صحیح پیچ ها	ماشین آلات با فضای نصب محدود
کوپلینگ مکانیکی	تماس اجزای جامد مانند دنده، زنجیر، فک یا دیسک	کم تا زیاد، بسته به مدل	متوسط تا زیاد	در برخی مدل ها دارد	تنوع زیاد و امکان انتخاب برای شرایط مختلف	نیاز به انتخاب دقیق متناسب با بار و سرعت	موتور، گیربکس، سنگ شکن، کمپرسور و ماشین آلات صنعتی
کوپلینگ صفحه ای	تغییر شکل الاستیک دیسک های فلزی	متوسط	کم تا متوسط	ندارد	دقت بالا، مناسب سرعت زیاد و بدون لقی محسوس	حساسیت دیسک ها به نصب نادرست و بار محوری زیاد	توربوماشین، کمپرسور و تجهیزات دور بالا
کوپلینگ مغناطیسی	انتقال گشتاور از طریق میدان مغناطیسی	بسیار کم	کم	ندارد	حذف تماس مستقیم و کاهش احتمال نشت سیال	محدودیت ظرفیت گشتاور و حساسیت به دما	پمپ مواد خورنده، سمی و سیالات با خلوص بالا
کوپلینگ فلنجی	انتقال بار از طریق پیچ ها و تماس سطوح فلنج	کم در مدل صلب و متوسط در مدل انعطاف پذیر	کم تا متوسط	معمولا ندارد	ظرفیت بالای انتقال گشتاور و استحکام مناسب	وزن زیاد و نیاز به نصب و هم محوری دقیق	صنایع فولاد، معدن، دریایی و خطوط انتقال قدرت
کوپلینگ هیدرولیکی	انتقال توان از طریق جریان و انرژی جنبشی سیال	محدود	زیاد	دارای سیال کاری	راه اندازی نرم و کاهش شوک بار	ایجاد لغزش، تلفات حرارتی و کاهش جزئی راندمان	نوار نقاله، آسیاب، خردکن، فن و تجهیزات معدنی

کاربردهای کوپلینگ

کاربردهای کوپلینگ متناسب با نوع ماشین، رفتار بار و الزامات کنترلی متفاوت است. در بعضی تجهیزات، هدف اصلی انتقال توان با حداقل لقی است و در برخی دیگر، جذب شوک یا جلوگیری از نشت سیال اولویت دارد. شناخت وظیفه واقعی کوپلینگ در هر سامانه، از انتخاب مدل نامتناسب و بروز خرابی زودرس جلوگیری می کند.

انتقال گشتاور

اصلی ترین وظیفه کوپلینگ، انتقال گشتاور از شفت محرک به شفت متحرک است. این انتقال باید در محدوده بار نامی، بدون لغزش کنترل نشده و با حداقل اتلاف انرژی انجام شود. مقدار گشتاور تابع توان و سرعت است؛ بنابراین دو تجهیز با توان یکسان اما سرعت متفاوت، به کوپلینگ هایی با ظرفیت گشتاور متفاوت نیاز دارند.

در بارهای متناوب، مقدار گشتاور لحظه ای ممکن است چند برابر مقدار متوسط باشد. برای همین، انتخاب بر مبنای توان نامی موتور کافی نیست و باید گشتاور راه اندازی، بار ضربه ای، دفعات توقف و راه اندازی و احتمال گیرپاژ تجهیز نیز بررسی شود.

اتصال موتور و گیربکس

در بسیاری از خطوط صنعتی، الکتروموتور از طریق کوپلینگ به ورودی گیربکس متصل می شود. کوپلینگ در این محل اختلاف جزئی میان محور موتور و گیربکس را جبران کرده و مانع انتقال مستقیم بخشی از ارتعاشات می شود. سختی پیچشی کوپلینگ باید با رفتار دینامیکی سیستم هماهنگ باشد تا پدیده تشدید ایجاد نشود.

استفاده از کوپلینگ انعطاف پذیر در این اتصال می تواند بار اضافی یاتاقان های موتور و گیربکس را کاهش دهد. با این حال، انعطاف پذیری بیش از حد نیز ممکن است دقت پاسخ سیستم را کم کند. در سرووموتورها و مکانیزم های کنترل موقعیت، معمولا مدل های بدون لقی مانند کوپلینگ صفحه ای یا بلوزی ترجیح داده می شوند.

ماشین آلات صنعتی

در ماشین آلات صنعتی، کوپلینگ میان اجزایی مانند موتور، گیربکس، رول، درام، اسپیندل و محور انتقال قرار می گیرد. صنایع فولاد، سیمان، معدن، کاغذ، نساجی و تولید مواد غذایی از مصرف کنندگان اصلی این قطعه هستند. هر صنعت شرایط بارگذاری و محیطی خاصی دارد که باید در انتخاب لحاظ شود.

برای مثال، تجهیزات خردایش با ضربه های شدید و تغییرات ناگهانی گشتاور روبرو هستند و به کوپلینگ مقاوم در برابر شوک نیاز دارند. ماشین ابزار به دقت دورانی و لقی کم نیاز دارد. خطوط نورد نیز گشتاورهای بالا، ارتعاشات پیچشی و بارهای متناوب را تجربه می کنند.

پمپ ها و کمپرسورها

کوپلینگ در پمپ ها برای اتصال شفت موتور به شفت پمپ استفاده می شود. عدم هم راستایی در این مجموعه می تواند باعث خرابی آب بند مکانیکی، افزایش ارتعاش و کاهش عمر یاتاقان شود. مدل های الاستومری، صفحه ای و دنده ای بسته به توان، سرعت و نوع پمپ انتخاب می شوند.

کمپرسورها به دلیل سرعت بالا و حساسیت دینامیکی، به کوپلینگ هایی با بالانس دقیق نیاز دارند. در کمپرسورهای فرایندی، مدل های دیسکی به دلیل نداشتن نیاز به روانکاری، سختی پیچشی مناسب و قابلیت کار در سرعت بالا رایج هستند. بررسی فرکانس طبیعی مجموعه پیش از بهره برداری اهمیت زیادی دارد.

صنایع نفت، گاز و پتروشیمی

در صنایع نفت، گاز و پتروشیمی، کوپلینگ در پمپ های فرایندی، کمپرسورها، توربین ها، فن ها، میکسرها و تجهیزات انتقال مواد استفاده می شود. وجود سیالات قابل اشتعال، خورنده یا سمی، سطح الزامات ایمنی و قابلیت اطمینان را افزایش می دهد.

در این صنایع، انتخاب جنس مقاوم در برابر خوردگی، کنترل جرقه، بالانس دینامیکی و امکان بازرسی اهمیت ویژه دارد. کوپلینگ های مغناطیسی برای حذف مسیر نشت از اطراف شفت کاربرد دارند و کوپلینگ های صفحه ای در ماشین های سرعت بالا استفاده می شوند. طراحی باید با مشخصات فرایندی، طبقه بندی ناحیه و دستورالعمل سازنده تجهیز هماهنگ باشد.

نحوه انتخاب کوپلینگ مناسب پروژه

انتخاب کوپلینگ باید بر اساس داده های واقعی عملکرد انجام شود، نه فقط قطر شفت یا توان درج شده روی پلاک موتور. شرایط راه اندازی، رفتار بار، تعداد ساعات کار، محدودیت تعمیرات و وضعیت محیطی همگی در تصمیم نهایی موثر هستند. ابتدا باید نیازهای سامانه مشخص شوند و سپس ظرفیت مدل های موجود با آن تطبیق داده شود.

توان و گشتاور

توان موتور تنها نقطه شروع محاسبات است. گشتاور نامی از نسبت توان به سرعت دورانی به دست می آید، اما باید در ضریب سرویس ضرب شود. این ضریب شدت ضربه، نوع موتور محرک، نوع ماشین متحرک و تعداد ساعات کار را پوشش می دهد.

گشتاور بیشینه، گشتاور راه اندازی و گشتاور ناشی از توقف اضطراری نیز باید کمتر از حدود مجاز کوپلینگ باشند. در تجهیزات دارای اینورتر، تغییرات سریع سرعت می تواند تنش پیچشی بیشتری ایجاد کند. برای بارهای رفت و برگشتی، مقاومت خستگی اهمیت بیشتری از ظرفیت استاتیکی دارد.

سرعت چرخش

هر کوپلینگ دارای حداکثر سرعت مجاز است. با افزایش سرعت، نیروی گریز از مرکز، حساسیت به نابالانسی و تنش اجزای دوار بیشتر می شود. مدل هایی که در دور پایین ایمن هستند، ممکن است در سرعت بالا به بالانس دقیق یا طراحی تقویت شده نیاز داشته باشند.

سرعت بحرانی مجموعه شفت و کوپلینگ نیز باید بررسی شود. نزدیک شدن سرعت کار به فرکانس طبیعی می تواند دامنه ارتعاش را افزایش دهد. در ماشین های سرعت بالا، جرم، ممان اینرسی و طول کوپلینگ باید در تحلیل روتوردینامیکی لحاظ شوند.

میزان ناهم راستایی

ناهم راستایی به سه شکل اصلی موازی، زاویه ای و محوری ایجاد می شود. هر کوپلینگ ظرفیت مشخصی برای تحمل هر یک از این حالات دارد. مقدار اعلام شده توسط سازنده نباید به عنوان جایگزین تنظیم دقیق محور تلقی شود.

استفاده دائمی در مرز ناهم راستایی مجاز، تنش المان انعطاف پذیر را افزایش داده و عمر آن را کاهش می دهد. هم راستایی باید در شرایط سرد انجام شود و در تجهیزاتی که دمای کار بالایی دارند، جابه جایی حرارتی نیز محاسبه شود. ابزارهای لیزری معمولا دقت بیشتری از ساعت اندیکاتور ایجاد می کنند.

شرایط محیطی

دما، رطوبت، گرد و غبار، مواد شیمیایی، احتمال شستشو و حضور سیالات خورنده بر جنس و ساختار کوپلینگ اثر می گذارند. الاستومرها در برابر دمای بالا، روغن یا مواد شیمیایی رفتار یکسانی ندارند. انتخاب نوع نامناسب می تواند موجب تورم، سخت شدن یا ترک خوردن المان شود.

در محیط های انفجاری باید احتمال ایجاد جرقه، افزایش دما و خرابی مکانیکی بررسی شود. تجهیزات فضای باز به محافظت در برابر خوردگی نیاز دارند. در صنایع غذایی و دارویی، قابلیت شستشو، جنس بهداشتی و جلوگیری از تجمع آلودگی اهمیت بیشتری دارد.

برای انتخاب کوپلینگ، اتکا به توان نامی موتور به تنهایی کافی نیست؛ زیرا ظرفیت واقعی قطعه باید بر اساس گشتاور محاسبه شده، سرعت دوران و شرایط کاری سیستم تعیین شود. ابتدا گشتاور نامی از رابطه توان و دور موتور به دست می آید و سپس با اعمال ضریب سرویس (Service Factor)، گشتاور طراحی محاسبه می شود. برای درک بهتر این فرایند و مشاهده نحوه انتخاب ظرفیت مناسب کوپلینگ، اطلاعات و محاسبات نمونه را در جدول زیر بررسی کنید.

پارامتر محاسباتی	نماد	مقدار نمونه	روش محاسبه یا معیار انتخاب	نتیجه فنی
توان نامی موتور	P	30 کیلووات	مقدار درج شده روی پلاک الکتروموتور	مبنای اولیه محاسبه گشتاور
سرعت دوران موتور	n	1450 دور بر دقیقه	مقدار درج شده روی پلاک موتور	سرعت کاری شفت ورودی
رابطه محاسبه گشتاور	T	T = 9550 × P ÷ n	توان بر حسب کیلووات و سرعت بر حسب دور بر دقیقه وارد می شود	گشتاور نامی سیستم محاسبه می شود
گشتاور نامی	Tn	197.6 نیوتن متر	9550 × 30 ÷ 1450	تقریبا 198 نیوتن متر
نوع بارگذاری	ـ	بار ضربه ای متوسط	بررسی نحوه راه اندازی، توقف و تغییرات بار	نیازمند اعمال ضریب سرویس
ضریب سرویس	SF	1.5	انتخاب بر اساس نوع محرک، تجهیز متحرک و شدت بار	ظرفیت کوپلینگ افزایش داده می شود
گشتاور طراحی	Td	296.4 نیوتن متر	197.6 × 1.5	تقریبا 297 نیوتن متر
سرعت مجاز کوپلینگ	ـ	بیشتر از 1450 دور بر دقیقه	مقایسه با سرعت مجاز درج شده در کاتالوگ	کوپلینگ نباید در محدوده سرعت بحرانی کار کند
ظرفیت نامی مورد نیاز	ـ	بیشتر از 297 نیوتن متر	ظرفیت کاتالوگی باید از گشتاور طراحی بالاتر باشد	انتخاب ظرفیت بالاتر الزامی است
ظرفیت پیشنهادی کوپلینگ	ـ	320 تا 350 نیوتن متر	انتخاب نزدیک ترین سایز استاندارد بالاتر از گشتاور طراحی	حاشیه اطمینان مناسب ایجاد می شود
کنترل قطر شفت ها	d1 و d2	بر اساس ابعاد واقعی پروژه	اندازه گیری قطر شفت موتور و تجهیز متحرک	قطر سوراخ توپی باید با شفت ها مطابقت داشته باشد
کنترل ناهم راستایی	ـ	طبق کاتالوگ سازنده	بررسی ناهم راستایی محوری، زاویه ای و موازی	میزان انحراف باید کمتر از حد مجاز کوپلینگ باشد
انتخاب نهایی	ـ	کوپلینگ با ظرفیت حداقل 320 نیوتن متر	بررسی هم زمان گشتاور، سرعت، قطر شفت و شرایط کاری	مدل نهایی از جدول فنی سازنده انتخاب می شود

عوامل موثر بر قیمت کوپلینگ

قیمت کوپلینگ به ساختار، ظرفیت و کیفیت تولید آن وابسته است. دو کوپلینگ با قطر شفت یکسان ممکن است به دلیل تفاوت در سرعت مجاز، آلیاژ یا دقت بالانس، قیمت کاملا متفاوتی داشته باشند. مهم ترین عوامل موثر عبارتند از:

• نوع کوپلینگ
• جنس بدنه و المان میانی
• قطر شفت ورودی و خروجی
• ظرفیت انتقال گشتاور
• حداکثر سرعت مجاز
• ابعاد و وزن قطعه
• دقت ماشین کاری
• کلاس بالانس دینامیکی
• نوع اتصال به شفت
• وجود خار، بوش یا قفل کن مخروطی
• مقاومت در برابر خوردگی
• محدوده دمای کار
• نیاز به روانکاری
• برند و کشور سازنده
• استاندارد ساخت و کنترل کیفیت
• سفارشی بودن ابعاد
• تعداد سفارش
• هزینه نصب و نگهداری

هنگام خرید کوپلینگ به چه نکاتی توجه کنیم؟

خرید کوپلینگ بدون بررسی مشخصات فنی می تواند باعث خرابی شفت، یاتاقان، آب بند یا گیربکس شود. پیش از ثبت سفارش باید اطلاعات موتور، تجهیز متحرک و شرایط نصب جمع آوری شوند. نکات اصلی خرید عبارتند از:

• توان نامی موتور
• سرعت دوران شفت
• گشتاور نامی و بیشینه
• ضریب سرویس مناسب
• قطر دقیق هر دو شفت
• ابعاد خار و جای خار
• نوع اتصال به محور
• مقدار ناهم راستایی مجاز
• جابه جایی محوری مورد انتظار
• شرایط بارگذاری
• تعداد دفعات راه اندازی
• جهت و تغییرات دوران
• دمای محیط و دمای کار
• وجود روغن یا مواد خورنده
• محدودیت فضای نصب
• نیاز به جداسازی سریع
• الزام بالانس دینامیکی
• قابلیت تامین قطعات یدکی
• دوره روانکاری و سرویس
• اعتبار برند تولید کننده
• تطابق کاتالوگ با شرایط پروژه
• امکان بازرسی و تعویض المان
• کیفیت پیچ ها و اتصالات
• دستورالعمل نصب سازنده

در پاسخ به این پرسش که کوپلینگ چیست، می توان آن را یکی از اجزای اصلی سامانه انتقال قدرت دانست که ارتباط میان دو محور را برقرار می کند. انتقال گشتاور، کنترل ناهم راستایی محدود، کاهش ضربه، جداسازی تجهیزات و حفاظت از اجزای دوار از مهم ترین وظایف کوپلینگ هستند. انواع کوپلینگ شامل مدل های صلب، گیره ای، مکانیکی، مغناطیسی، فلنجی و هیدرولیکی است و هر مدل برای شرایط مشخصی طراحی می شود.

انتخاب صحیح نباید فقط بر اساس قطر شفت یا قیمت انجام گیرد. توان، گشتاور، سرعت، رفتار بار، دمای کار، محیط نصب و نیازهای نگهداری باید به صورت هم زمان بررسی شوند. استفاده از ضریب سرویس مناسب و اجرای دقیق هم راستایی نیز نقش تعیین کننده ای در عمر قطعه دارد. کوپلینگ مناسب می تواند راندمان ماشین را افزایش دهد، اما انتخاب نادرست آن ممکن است باعث ارتعاش، خرابی یاتاقان، شکست شفت و توقف خط تولید شود.
