فلنج چیست؟ انواع، کاربرد و مشخصات فنی آن

فلنج یکی از اجزای کلیدی در سیستم های لوله کشی صنعتی است که برای ایجاد اتصالات مقاوم و قابل جداسازی به کار می رود. این قطعات در انواع مختلف و با متریال های گوناگون تولید شده و بسته به نیاز پروژه، انتخاب و مورد استفاده قرار می گیرند. کاربرد فلنج ها در صنایع نفت، گاز، پتروشیمی، نیروگاه ها و تأسیسات صنعتی بسیار گسترده است. در این مقاله مرکزآهن به بررسی انواع فلنج، کاربردهای آن، استانداردهای رایج و دیگر مشخصات مرتبط می پردازیم.

فلنج چیست؟

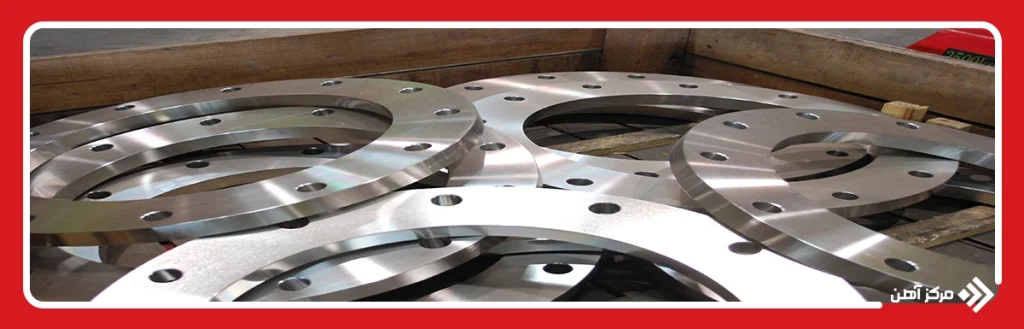

فلنج flange چیست؟ یک قطعه ی دایره ای یا مربعی شکل است که به عنوان واسطه ای برای اتصال لوله ها و تجهیزات صنعتی مورد استفاده قرار می گیرد. این قطعه با استفاده از پیچ و مهره فلنج محکم شده و همراه با گسکت، یک آب بندی قوی ایجاد می کند. فلنج ها در سیستم های تحت فشار و دماهای بالا مورد استفاده قرار می گیرند.

فلنج یکی از مهم ترین اجزای اتصال در سیستم های لوله کشی و صنایع مختلف است که به عنوان واسطه ای برای اتصال دو لوله، شیرآلات، پمپ ها و سایر تجهیزات پایپینگ به کار می رود. این قطعات با استفاده از پیچ و مهره فلنج محکم شده و به همراه گسکت، یک اتصال آب بند و ایمن را فراهم می کنند. فلنج ها در متریال های مختلفی مانند فولاد، استیل، چدن و PVC تولید می شوند و بسته به نوع کاربری، استانداردها و فشار کاری سیستم انتخاب می شوند.

مشخصات فلنج یا بیرون بند

مشخصات فلنج به فاکتورهای مختلفی ازجمله جنس، ابعاد، ضخامت و نحوه اتصال آن وابسته است. این مشخصات تعیین کننده ی میزان تحمل فشار و دمای فلنج بوده و در جدول مشخصات فلنج درج می شود. هر صنعتی بسته به نیاز خود، نوع خاصی از فلنج را انتخاب می کند.

مشخصات فلنج شامل ابعاد، ضخامت، نوع سوراخ کاری و میزان تحمل فشار آن است. هر فلنج بر اساس استانداردهای جهانی دارای مشخصات ابعادی فلنج معینی است که در جدول مشخصات ذکر می شود. این مشخصات تعیین می کنند که محصول مورد نظر برای چه نوع لوله هایی و در چه شرایط فشاری مناسب است. در انتخاب فلنج باید به عواملی مانند متریال ساخت، نوع آب بندی و میزان تحمل دما توجه شود.

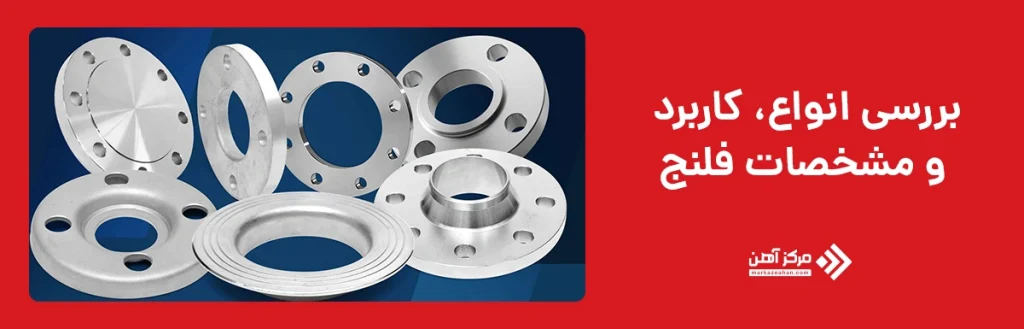

انواع فلنج

فلنج ها انواع مختلفی دارند که هرکدام بسته به شرایط عملیاتی و نوع اتصال لوله انتخاب می شوند. ازجمله عوامل تأثیرگذار در انتخاب نوع فلنج می توان به فشار کاری، میزان حرارت، نوع سیال عبوری و روش اتصال اشاره کرد. فلنج ها در انواع مختلفی طراحی و تولید می شوند که هرکدام کاربردهای خاصی در صنایع مختلف دارند. برخی از رایج ترین انواع فلنج ها عبارت اند از:

• فلنج جوشی: برای اتصالاتی که نیاز به استحکام بالا دارند، از جوشکاری استفاده می شود. این فلنج معمولاً برای سیستم هایی با فشار بالا و دماهای زیاد استفاده می شود، زیرا ساختار محصول به آن اجازه می دهد که فشار را بهتر توزیع کند. این نوع فلنج مقاومت بسیار بالایی در برابر شرایط سخت دارد.
• فلنج رزوه‌ای: این نوع فلنج دارای رزوه داخلی بوده و بدون نیاز به جوشکاری بر روی لوله نصب می شود. این فلنج ها برای مواقعی که به طور موقت یا دائمی نیاز به بسته شدن خط لوله وجود دارد، استفاده می شوند.
• فلنج اسلیپون: فلنجی که روی لوله قرار می گیرد و سپس جوشکاری می شود، فلنج اسلیپون نام دارد. این مدل نصب آسانی دارد و اتصال به وسیله جوش در داخل فلنج انجام می شود، که از نشتی جلوگیری می کند.
• فلنج با سطح ساده: فلنج با سطح ساده یا Flat Face برای سیستم هایی با فشار پایین استفاده می شود و سطح تماس آن کاملا صاف است. این نوع اتصال در خطوطی که نیاز به آب بندی ملایم دارند کاربرد دارد و در بسیاری از انواع فلنج های صنعتی دیده می شود. در پاسخ به اینکه فلنج چیست و انواع آن شامل چه مواردی است، این مدل یکی از ساده ترین گزینه ها محسوب می شود.
• فلنج کور: فلنج کور برای مسدود کردن انتهای خطوط لوله یا تجهیزات به کار می رود و هیچ سوراخی در مرکز آن وجود ندارد. این نوع فلنج در کاربرد فلنج در پالایشگاه بسیار رایج است، زیرا امکان تست فشار و ایزوله کردن خطوط را فراهم می کند. استفاده از پیچ فلنج دار در نصب این قطعه اهمیت زیادی در جلوگیری از نشتی دارد.
• فلنج نر و ماده: فلنج نر و ماده شامل دو بخش مکمل است که یکی دارای برجستگی و دیگری دارای شیار می باشد تا اتصال دقیق تری ایجاد شود. این طراحی باعث افزایش دقت آب بندی در سیستم های حساس می شود و در بسیاری از انواع فلنج های صنعتی کاربرد دارد.
• فلنج جوشی ساکت: فلنج جوشی ساکت یا Socket Weld برای لوله های با قطر کم و فشار بالا استفاده می شود و لوله داخل سوکت فلنج قرار گرفته و جوشکاری می شود. این نوع اتصال استحکام بالایی دارد و در سیستم هایی که نیاز به دوام بالا دارند به کار می رود.

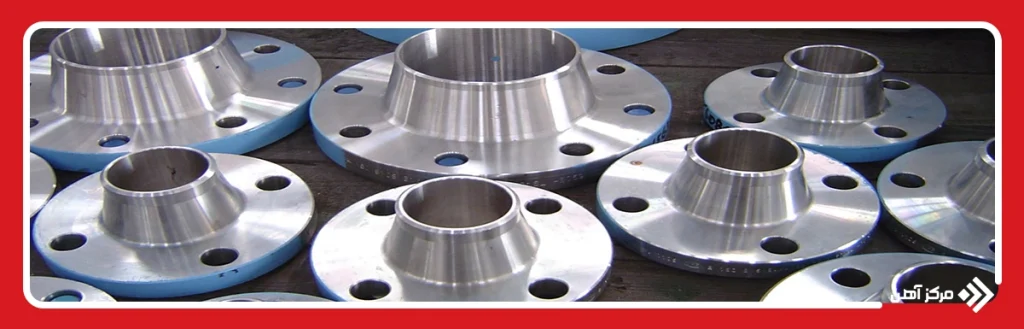

• فلنج گلودار جوشی: فلنج گلودار جوشی یا Weld Neck دارای یک گردن مخروطی شکل است که به لوله جوش داده می شود و تنش را به خوبی توزیع می کند. این ویژگی باعث شده در خطوط با فشار و دمای بالا کاربرد گسترده ای داشته باشد. این مدل یکی از مهم ترین گزینه ها در دسته انواع فلنج محسوب می شود.
• فلنج اوریفیس: فلنج اوریفیس برای اندازه گیری دبی سیال در خطوط لوله استفاده می شود و معمولا همراه با صفحه اوریفیس نصب می گردد. این فلنج دارای سوراخ های مخصوص برای نصب تجهیزات اندازه گیری است و در صنایع فرآیندی کاربرد زیادی دارد.
• فلنج روکار: فلنج روکار به گونه ای طراحی شده که به راحتی روی لوله نصب می شود و معمولا در سیستم های سبک یا با فشار متوسط کاربرد دارد. نصب آسان و هزینه پایین از مزایای این نوع فلنج است. در بسیاری از پروژه ها به عنوان گزینه اقتصادی در انواع فلنج های صنعتی استفاده می شود.
• فلنج ته کوب: فلنج ته کوب یا Stub End معمولا همراه با فلنج لپ جوینت استفاده می شود و به انتهای لوله متصل می گردد. این نوع فلنج باعث می شود اتصال به صورت چرخشی تنظیم شود و نصب آسان تری داشته باشد. در سیستم هایی که نیاز به تنظیم دقیق موقعیت دارند، کاربرد زیادی دارد.
• فلنج لپ جوینت: فلنج لپ جوینت به همراه یک قطعه جداگانه به نام ته کوب استفاده می شود و امکان چرخش فلنج را فراهم می کند. این ویژگی باعث می شود هم راستایی سوراخ ها به راحتی انجام شود و نصب سریع تر شود. در توضیح فلنچ چیست و کاربرد آن، این مدل برای سیستم های نیازمند تعمیرات مکرر بسیار مناسب است.

نوع فلنج	کاربرد	مزایا	معایب
فلنج جوشی (Weld Neck)	خطوط با فشار و دمای بالا، صنایع نفت و گاز	استحکام بسیار بالا، توزیع یکنواخت تنش، مناسب شرایط سخت	هزینه بالا، نصب پیچیده
فلنج اسلیپون (Slip On)	سیستم های فشار متوسط و پایین	نصب آسان، هزینه کمتر نسبت به جوشی	مقاومت کمتر نسبت به گلودار، احتمال نشتی بیشتر
فلنج رزوه ای (Threaded)	خطوط بدون جوشکاری، سیستم های موقت	عدم نیاز به جوشکاری، نصب سریع	محدودیت در فشار و دما، احتمال شل شدن
فلنج جوشی ساکت (Socket Weld)	لوله های قطر کم با فشار بالا	آب بندی مناسب، استحکام خوب	مناسب فقط برای سایزهای کوچک، نیاز به جوشکاری
فلنج کور (Blind)	مسدود کردن انتهای خط لوله	امکان تست فشار، ایزوله کردن سیستم	وزن بالا، هزینه نسبتا زیاد
فلنج لپ جوینت (Lap Joint)	سیستم های نیازمند باز و بسته شدن زیاد	نصب آسان، قابلیت چرخش برای تنظیم	استحکام کمتر، نیاز به قطعه مکمل (ته کوب)
فلنج گلودار جوشی (Weld Neck)	کاربردهای حساس و فشار بالا	دوام بالا، کاهش تمرکز تنش	قیمت بالا، اجرای تخصصی
فلنج اوریفیس (Orifice)	اندازه گیری دبی سیال	امکان نصب تجهیزات اندازه گیری، دقت بالا	طراحی پیچیده، هزینه بیشتر
فلنج با سطح ساده (Flat Face)	سیستم های فشار پایین	آب بندی ساده، مناسب تجهیزات چدنی	عدم تحمل فشار بالا
فلنج روکار	پروژه های سبک و عمومی	نصب آسان، اقتصادی	مقاومت کمتر در شرایط سخت
فلنج ته کوب (Stub End)	همراه با لپ جوینت در سیستم های قابل تنظیم	کاهش هزینه فلنج اصلی، نصب راحت	نیاز به فلنج مکمل، استحکام کمتر نسبت به جوشی

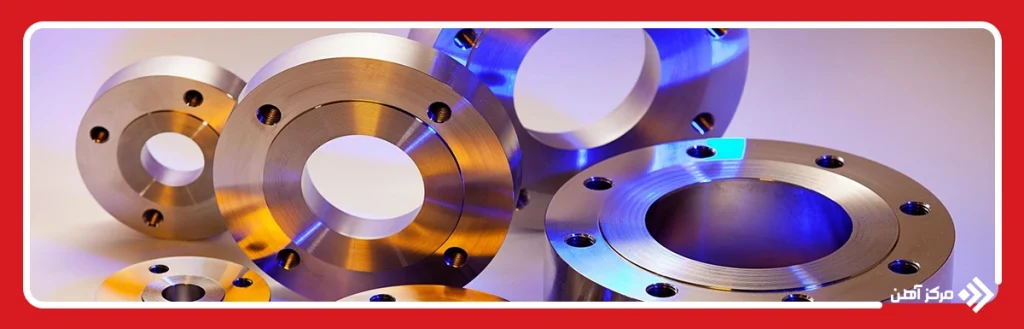

کاربرد فلنج

فلنج ها از اجزای حیاتی در صنایع مختلف، به ویژه در سیستم های لوله کشی، تجهیزات پمپ و شیرآلات هستند. این قطعات فلزی در اتصال دو بخش یا لوله های مختلف به یکدیگر استفاده می شوند و معمولاً برای ایجاد یک اتصال محکم و قابل جداسازی به کار می روند. کاربرد اصلی فلنج ها در سیستم هایی است که نیاز به جداسازی برای تعمیر و نگهداری دارند، به طوری که می توان لوله ها و تجهیزات را بدون نیاز به بریدن و جوش دادن، به راحتی از هم جدا و مجدد وصل کرد. جهت استعلام قیمت لوله می توانید با کارشناسان مرکزآهن تماس بگیرید.

در بسیاری از پروژه های صنعتی، کاربرد فلنج به عنوان یک راهکار استاندارد برای افزایش ایمنی و کاهش زمان تعمیرات شناخته می شود. همچنین استفاده از فلنج ها باعث می شود دسترسی به بخش های مختلف سیستم لوله کشی ساده تر شده و فرآیند نگهداری با سرعت بیشتری انجام شود.

در صنایع نفت، گاز، پتروشیمی و همچنین در سیستم های آب و فاضلاب، فلنج ها برای ایجاد اتصالات محکم و مقاوم در برابر فشار و دماهای مختلف به کار می روند. این قطعات در انواع مختلفی وجود دارند که بسته به نیاز و شرایط محیطی انتخاب می شوند. فلنج لوله معمولاً در خطوط لوله کشی صنعتی به کار گرفته می شود و نقش مهمی در افزایش دوام و کارایی سیستم دارد.

به طور ویژه، کاربرد فلنج در پالایشگاه ها اهمیت بسیار بالایی دارد، زیرا در این محیط ها کنترل نشتی، تحمل فشار بالا و امکان جداسازی سریع خطوط از الزامات اصلی محسوب می شود. همچنین انتخاب صحیح نوع فلنج می تواند تاثیر مستقیمی بر عملکرد بهینه سیستم و کاهش هزینه های عملیاتی داشته باشد.

استانداردهای فلنج

استانداردهای فلنج به عنوان معیارهای فنی برای تضمین کیفیت و ایمنی این قطعات در نظر گرفته می شوند. رعایت این استانداردها در تولید و نصب فلنج ها، باعث افزایش طول عمر و کاهش خطرات ناشی از نقص عملکرد خواهد شد.

فلنج ها بر اساس استانداردهای مختلفی تولید می شوند که رعایت این استانداردها باعث افزایش ایمنی و عملکرد بهتر سیستم های لوله کشی می شود. برخی از استانداردهای فلنج عبارت اند از:

ANSI / ASME B16.5 برای فلنج های فولادی و آلیاژی

• DIN استاندارد آلمانی برای فلنج های صنعتی
• JIS استاندارد ژاپنی برای صنایع خاص

اتصالات لوله با فلنج

اتصالات لوله با فلنج یکی از روش های رایج در سیستم های لوله کشی صنعتی است که برای ایجاد اتصال محکم و قابل جداسازی بین لوله ها و تجهیزات دیگر استفاده می شود. این روش به ویژه در سیستم هایی که نیاز به نگهداری و تعمیرات دوره ای دارند، بسیار مفید است. فلنج ها با استفاده از پیچ و مهره به لوله ها متصل می شوند و این امکان را فراهم می کنند که بتوان به راحتی این اتصالات فلنجی را باز و بسته کرد، بدون نیاز به برش یا جوش دادن. این ویژگی باعث می شود که فلنج ها در صنایع نفت، گاز و پتروشیمی، که سیستم ها باید به طور منظم نگهداری شوند، بسیار محبوب باشند.

در اتصالات لوله با فلنج، نوع فلنج انتخابی نقش بسیار مهمی در کارایی و ایمنی سیستم ایفا می کند. برای مثال، فلنج های جوشی که به لوله ها جوش داده می شوند، مقاومت بالایی در برابر فشار و دما دارند و برای کاربردهای سنگین مناسب هستند. همچنین، فلنج ها در انواع مختلفی مانند فلنج دنده ای، فلنج صفحه ای و فلنج ساکت طراحی شده اند که هر کدام ویژگی های خاص خود را دارند و برای کاربردهای خاصی مناسب هستند. با انتخاب نوع فلنج مناسب، می توان اتصالات لوله را به گونه ای طراحی کرد که ایمنی، کارایی و دسترسی آسان برای تعمیرات در طول زمان حفظ شود. همچنین از گسکت هم برای اتصالات فلنجی استفاده می شود. نرخ هر یک از این محصولات نیز به قیمت آهن وابسته است.

مزایا و معایب فلنج ها

فلنج ها همانند هر نوع اتصال صنعتی دیگر، دارای مزایا و معایب خاص خود هستند که بر اساس شرایط عملیاتی و نیازهای پروژه، باید مورد بررسی قرار گیرند.

مزایا فلنج:

• اتصال آسان و قابل جداسازی: فلنج ها به دلیل نوع طراحی شان، این امکان را فراهم می کنند که بتوان اتصال ها را به راحتی باز و بسته کرد، بدون اینکه نیاز به برش یا جوش کاری باشد.
• مقاومت بالا در برابر فشار و دما: فلنج ها به ویژه فلنج فولادی مقاومت بالایی در برابر فشار و دما دارند، که آن ها را برای کاربردهای صنعتی ایده آل می کند.
• امکان تعمیر و نگهداری آسان: از آنجایی که فلنج ها قابل جدا شدن هستند، برای تعمیر و نگهداری سیستم های لوله کشی و تجهیزات، بسیار مفید واقع می شوند.

معایب فلنج:

• نیاز به نگهداری منظم: فلنج ها نیاز به نگهداری و بررسی های دوره ای دارند تا از بروز مشکلاتی همچون نشتی جلوگیری شود.
• هزینه بالا: قیمت فلنج به ویژه فلنج های فولادی می تواند نسبت به سایر اتصالات بالاتر باشد.
• احتمال نشتی در صورت نصب نادرست: اگر پیچ ها به درستی سفت نشوند یا گسکت مناسب استفاده نشود، امکان ایجاد نشتی در اتصال وجود دارد.
• نیاز به فضای بیشتر برای نصب: اتصالات فلنجی نسبت به برخی روش های دیگر فضای بیشتری اشغال می کنند و در فضاهای محدود ممکن است چالش ایجاد کنند.
• افزایش وزن سیستم: استفاده از فلنج و متعلقات آن مانند پیچ و مهره باعث افزایش وزن کلی خطوط لوله می شود.
• حساسیت به خوردگی: در صورت عدم انتخاب متریال مناسب یا پوشش دهی صحیح، فلنج ها ممکن است در برابر خوردگی آسیب پذیر باشند.

فلنج ها یکی از اصلی ترین اجزای اتصالات در صنایع مختلف هستند که به کمک استانداردهای مشخص، در سیستم های لوله کشی مورد استفاده قرار می گیرند. فلنج فولادی به دلیل استحکام و مقاومت بالا، در بسیاری از پروژه های صنعتی به کار می رود. انتخاب نوع مناسب فلنج بسته به شرایط کاری، فشار و دمای محیط، از اهمیت زیادی برخوردار است.
