ذغال دریل چیست؟ علائم خرابی و نحوه تعویض آن

ذغال دریل یکی از قطعات مصرفی موتورهای الکتریکی جاروبک دار است که وظیفه انتقال جریان الکتریکی به بخش چرخان موتور را بر عهده دارد. این قطعه در تماس مداوم با کلکتور قرار می گیرد و به همین دلیل هنگام کار به تدریج ساییده و کوتاه می شود. اگر بخواهیم دقیق بدانیم ذغال دریل چیست، باید آن را قطعه ای معمولا کربنی بدانیم که با کمک فنر، تماس الکتریکی خود را با کلکتور حفظ می کند تا موتور بتواند به صورت پیوسته بچرخد. کاهش طول ذغال، خرابی فنر یا تماس نامناسب می تواند باعث افت توان، عملکرد نامنظم، افزایش جرقه یا در نهایت روشن نشدن دستگاه شود. در کارگاه هایی که دریل برای سوراخکاری فلز و پروژه های مرتبط با قیمت آهن استفاده می شود، کنترل سلامت این قطعه می تواند از توقف ناگهانی ابزار جلوگیری کند.

برای درک نقش این قطعه، ابتدا باید بدانیم دریل چیست و موتور آن چگونه نیروی الکتریکی را به حرکت چرخشی سه نظام تبدیل می کند. در موتور جاروبک دار، دو ذغال معمولا در دو طرف کلکتور قرار دارند و با ساییده شدن تدریجی نیاز به بازدید و تعویض پیدا می کنند. البته همه دریل ها ذغال ندارند؛ مدل های براشلس از سیستم کنترل الکترونیکی استفاده می کنند و ساختار موتور آنها متفاوت است. تمام شدن ذغال ممکن است با افت قدرت، قطع و وصل شدن عملکرد، کاهش دور یا جرقه غیرعادی همراه باشد. در این مقاله مرکزآهن، جنس و انواع ذغال دریل، علائم خرابی، علت فرسودگی زودهنگام، روش تعویض، تفاوت دریل ذغالی و براشلس و راهکارهای افزایش عمر این قطعه را بررسی می کنیم.

ذغال دریل چیست؟

ذغال دریل قطعه ای رسانا در موتورهای جاروبک دار است که جریان برق را از بخش ثابت موتور به کلکتور و در نهایت سیم پیچ آرمیچر منتقل می کند. این قطعه معمولا از مواد کربنی ساخته می شود و با فشار فنر روی سطح کلکتور قرار می گیرد تا هنگام چرخش موتور، تماس الکتریکی قطع نشود. از آنجا که ذغال به طور مستقیم با یک سطح چرخان در تماس است، به مرور ساییده می شود و طول آن کاهش پیدا می کند. بررسی سلامت ذغال برای عملکرد درست موتور اهمیت زیادی دارد؛ همان طور که انتخاب صحیح عمر متوسط مته به شرایط کار و نوع متریال وابسته است، عمر ذغال نیز به فشار کاری، کیفیت قطعه، تهویه موتور و مدت زمان استفاده از دریل بستگی دارد.

اگر ذغال بیش از حد کوتاه شود یا فنر آن فشار کافی ایجاد نکند، تماس با کلکتور ضعیف می شود و موتور ممکن است با افت دور، قطع و وصل، کاهش توان یا جرقه غیرعادی کار کند. البته مقدار کمی جرقه در محل تماس ذغال و کلکتور در بسیاری از موتورهای جاروبک دار طبیعی است، اما جرقه شدید و پیوسته می تواند نشانه مشکل باشد. برای بررسی علت جرقه زدن دریل باید علاوه بر ذغال، وضعیت کلکتور، فنر، بلبرینگ ها و بار واردشده به موتور نیز بررسی شوند. به همین دلیل، ذغال فقط یک قطعه مصرفی ساده نیست و وضعیت آن مستقیما بر انتقال جریان و عملکرد موتور اثر می گذارد. زغال دریل معمولا به صورت جفتی نصب می شود و هنگام فرسودگی نیز بهتر است هر دو قطعه با نمونه همسان جایگزین شوند.

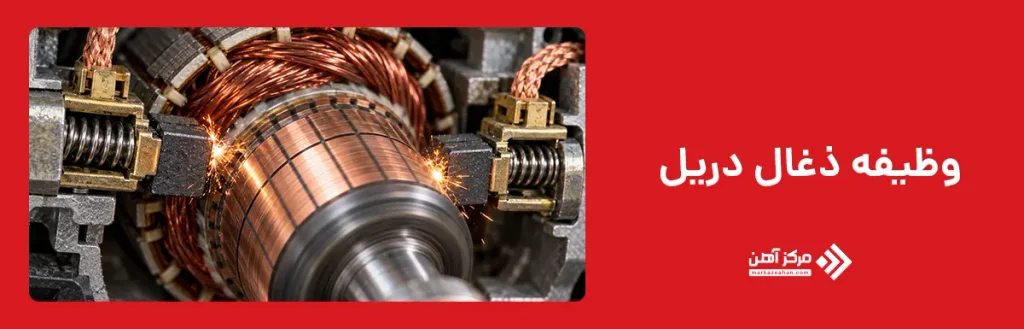

وظیفه ذغال دریل چیست؟

وظیفه اصلی ذغال دریل برقراری تماس الکتریکی میان بخش ثابت موتور و کلکتور چرخان است. در موتورهای جاروبک دار، جریان برق باید به سیم پیچ آرمیچر برسد تا میدان مغناطیسی لازم برای چرخش موتور ایجاد شود. ذغال با فشار فنر روی کلکتور قرار می گیرد و هنگام چرخش، جریان را به بخش های مختلف آرمیچر منتقل می کند. این تماس باید هم رسانایی مناسبی داشته باشد و هم اصطکاک و گرمای بیش از حد ایجاد نکند. به همین دلیل جنس، ابعاد و شکل سطح ذغال اهمیت زیادی دارند. اگر سطح تماس به خوبی روی کلکتور ننشیند، جریان به صورت یکنواخت منتقل نمی شود و عملکرد موتور دچار نوسان خواهد شد.

وظیفه دیگر ذغال، تحمل تماس مداوم با سطح در حال چرخش بدون آسیب جدی به کلکتور است. مواد کربنی برای این کاربرد مناسب هستند، چون در کنار رسانایی قابل قبول، خاصیت خود روانکاری نسبی دارند و نسبت به فلزات خالص، سایش کنترل شده تری ایجاد می کنند. با این حال، ذغال یک قطعه مصرفی است و به مرور کوتاه می شود. اگر فرسودگی از حد مشخص عبور کند، فشار فنر کاهش می یابد و تماس الکتریکی ضعیف می شود. در چنین شرایطی ممکن است موتور افت توان پیدا کند، نامنظم کار کند یا اصلا روشن نشود. بنابراین سلامت ذغال مستقیما با راندمان موتور، پایداری دور و عمر کلکتور ارتباط دارد.

ذغال دریل از چه جنسی ساخته می شود؟

ذغال دریل برخلاف نام رایج آن از زغال سوختی ساخته نمی شود، بلکه ماده اصلی آن معمولا کربن و گرافیت مهندسی شده است. در تولید این قطعات، بسته به نوع موتور و شرایط کاری ممکن است از گرافیت طبیعی یا مصنوعی، الکتروگرافیت، ترکیبات گرافیتی متصل شده با رزین یا مواد کربنی حاوی درصدی فلز استفاده شود. انتخاب ترکیب مناسب اهمیت زیادی دارد، زیرا ذغال باید هم جریان برق را به خوبی منتقل کند و هم هنگام تماس مداوم با کلکتور، اصطکاک و سایش کنترل شده ای داشته باشد. در بسیاری از ابزارهای برقی کوچک و موتورهای یونیورسال، ترکیبات گرافیتی و رزینی کاربرد دارند. برخی فرمول ها نیز برای افزایش رسانایی یا تحمل جریان بالاتر با مقدار مشخصی پودر فلزی مانند مس ترکیب می شوند.

جنس زغال دریل مستقیما بر سختی، مقاومت الکتریکی، نرخ سایش، میزان جرقه و رفتار آن در برابر گرما اثر می گذارد. ذغال بسیار سخت ممکن است به سطح کلکتور آسیب بزند و نمونه بیش از حد نرم نیز سریع تر ساییده شود. به همین دلیل نمی توان هر قطعه کربنی هم اندازه را جایگزین نمونه اصلی کرد. شکل سطح تماس، ابعاد، محل سیم مسی، نوع فنر و گرید ماده باید با موتور سازگار باشند. تولیدکنندگان تخصصی نیز تاکید می کنند که جنس ذغال بر اساس سرعت سطحی، جریان، فشار تماس و شرایط کاری انتخاب می شود. بنابراین هنگام تعویض، بهتر است قطعه مطابق کد فنی یا مشخصات توصیه شده برای همان مدل دریل تهیه شود.

انواع ذغال دریل

انواع ذغال دریل را می توان بر اساس جنس، شکل، ابعاد، نحوه اتصال سیم و کاربرد موتور دسته بندی کرد. رایج ترین نمونه ها شامل ذغال های گرافیتی، الکتروگرافیتی، رزینی و ترکیبات دارای درصدی فلز هستند که هر کدام برای شرایط کاری خاصی طراحی می شوند. علاوه بر جنس، شکل هندسی قطعه نیز اهمیت زیادی دارد؛ بعضی ذغال ها مکعبی یا مستطیلی هستند و برخی دارای شیار، زاویه تماس یا محل خاص برای سیم مسی و فنر هستند. به همین دلیل حتی اگر دو ذغال از نظر ظاهری شبیه باشند، ممکن است از نظر گرید ماده، مقاومت الکتریکی یا ابعاد دقیق با یکدیگر سازگار نباشند. در نتیجه، انتخاب انواع ذغال دریل باید بر اساس مدل دستگاه، مشخصات موتور و کد فنی قطعه انجام شود.

در بازار ممکن است ذغال های عمومی، ذغال مخصوص ابزارهای حرفه ای و نمونه های اختصاصی هر برند عرضه شوند. ذغال دریل شارژی نیز فقط در مدل هایی کاربرد دارد که موتور آنها جاروبک دار باشد؛ دریل های شارژی براشلس اصلا از ذغال استفاده نمی کنند. در بعضی مدل ها، مجموعه ذغال همراه با فنر و هولدر عرضه می شود و در برخی دیگر فقط قطعه کربنی قابل تعویض است. تفاوت دیگر به وجود سیستم قطع خودکار مربوط می شود؛ بعضی ذغال ها پس از رسیدن به حد مشخص سایش، تماس را قطع می کنند تا از آسیب بیشتر به کلکتور جلوگیری شود. بنابراین هنگام خرید، فقط اندازه ظاهری کافی نیست و باید جنس، طول، عرض، شکل سطح تماس، نوع سیم و سازگاری با موتور بررسی شوند.

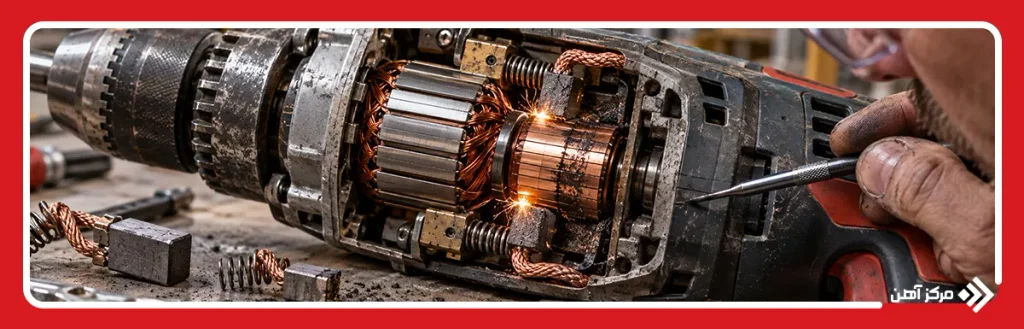

علائم تمام شدن ذغال دریل

علائم تمام شدن ذغال دریل معمولا به صورت تدریجی ظاهر می شوند و اگر زود تشخیص داده شوند، می توان پیش از آسیب دیدن کلکتور یا توقف کامل موتور، قطعه را تعویض کرد. یکی از نشانه های رایج، کاهش قدرت دریل هنگام کار است؛ دستگاه ممکن است بدون بار عادی به نظر برسد اما هنگام سوراخکاری یا اعمال فشار، دور آن افت کند. قطع و وصل شدن ناگهانی، روشن شدن با تکان دادن دستگاه، عملکرد نامنظم و دیر راه افتادن موتور نیز می توانند به ضعیف شدن تماس ذغال با کلکتور مربوط باشند. در بعضی مدل ها افزایش جرقه در اطراف محل تماس ذغال و کلکتور دیده می شود. البته مقدار محدودی جرقه در موتور جاروبک دار طبیعی است، اما جرقه شدید، نامتقارن یا همراه با بوی سوختگی باید جدی گرفته شود.

نشانه دیگر، کوتاه شدن محسوس ذغال هنگام بازدید فیزیکی است. اگر طول آن به حد تعیین شده توسط سازنده نزدیک شده باشد یا فنر دیگر فشار کافی ایجاد نکند، تعویض لازم می شود. صدای غیرعادی، گرم شدن بیش از حد بدنه موتور و سیاه شدن اطراف کلکتور نیز ممکن است همراه با فرسودگی ذغال دیده شوند، هرچند این علائم می توانند علت های دیگری هم داشته باشند. در میانه بررسی اینکه ذغال دریل چیست، باید به این نکته توجه کرد که تشخیص قطعی فقط بر اساس یک علامت انجام نمی شود. بررسی همزمان طول ذغال، سطح کلکتور، فشار فنر و وضعیت جرقه بهترین راه برای تشخیص زمان تعویض است.

علت زود تمام شدن ذغال دریل

علت زود تمام شدن ذغال دریل معمولا به ترکیبی از فشار کاری بالا، کیفیت نامناسب قطعه، وضعیت کلکتور و شرایط نگهداری موتور مربوط می شود. اگر دریل برای مدت طولانی زیر بار سنگین کار کند، جریان بیشتری از ذغال عبور می کند و گرمای ایجاد شده می تواند سرعت سایش را افزایش دهد. فشار بیش از حد هنگام سوراخکاری، گیر کردن مته داخل قطعه، استفاده از ابزار کند یا انتخاب دور نامناسب نیز بار موتور را بالا می برد. در چنین شرایطی ذغال با شدت بیشتری روی کلکتور ساییده می شود. همچنین اگر ذغال از نظر جنس یا ابعاد با موتور سازگار نباشد، ممکن است تماس صحیحی ایجاد نکند و خیلی سریع کوتاه شود. آلودگی گرد و غبار، ذرات فلزی و ورود براده به محفظه موتور نیز می توانند سطح تماس را خراش دهند و روند فرسایش را تشدید کنند.

عامل مهم دیگر، خرابی یا ناهمواری سطح کلکتور است. اگر کلکتور سوخته، شیار افتاده، بیضی شده یا سطح آن زبر باشد، ذغال جدید نیز عمر کوتاهی خواهد داشت. ضعف فنر نگهدارنده، گیر کردن ذغال داخل هولدر و نصب نادرست پس از تعمیر نیز باعث تماس ناقص و ایجاد جرقه بیشتر می شوند. استفاده مداوم از دستگاه بدون فرصت خنک شدن، مسدود بودن مسیر تهویه و کار در محیط بسیار گرم نیز دمای موتور را افزایش می دهند. بنابراین اگر ذغال دریل چند بار در فاصله کوتاه تمام شود، فقط تعویض قطعه کافی نیست و باید وضعیت کلکتور، فنر، تهویه، نوع بار کاری و سلامت مکانیکی موتور نیز بررسی شوند.

نحوه تعویض ذغال دریل

تعویض ذغال دریل باید زمانی انجام شود که فرسودگی قطعه از حد مجاز گذشته، تماس آن با کلکتور ضعیف شده یا علائمی مانند افت توان و جرقه غیرعادی مشاهده شود. پیش از شروع، دستگاه باید کاملا از برق جدا شود و در مدل شارژی نیز باتری خارج شود. سپس محل قرارگیری درپوش ذغال یا پوسته موتور باز می شود. در بعضی دریل ها ذغال از طریق دو درپوش جانبی مستقیما قابل دسترسی است و در برخی مدل ها باید بخشی از بدنه باز شود. پس از خارج کردن ذغال قدیمی، وضعیت فنر، هولدر و سطح کلکتور بررسی می شود. اگر کلکتور سوخته، زبر یا به شدت شیار افتاده باشد، صرف تعویض ذغال ممکن است مشکل را برطرف نکند و تعمیر تخصصی موتور لازم شود.

برای تعویض ذغال دریل بهتر است هر دو ذغال به صورت همزمان و با نمونه کاملا همسان جایگزین شوند تا فشار و میزان تماس در دو طرف موتور متعادل بماند. ذغال جدید باید بدون گیر کردن داخل هولدر حرکت کند و سیم یا فنر آن در موقعیت صحیح قرار گیرد. پس از بستن درپوش، دستگاه ابتدا بدون بار و برای مدت کوتاه روشن می شود تا سطح ذغال با کلکتور هماهنگ شود. در این مرحله مقدار کمی جرقه می تواند طبیعی باشد، اما جرقه شدید یا صدای غیرعادی باید بررسی شود. در ذغال دریل شارژی نیز همین اصول برقرار است، مشروط بر اینکه موتور دستگاه از نوع جاروبک دار باشد.

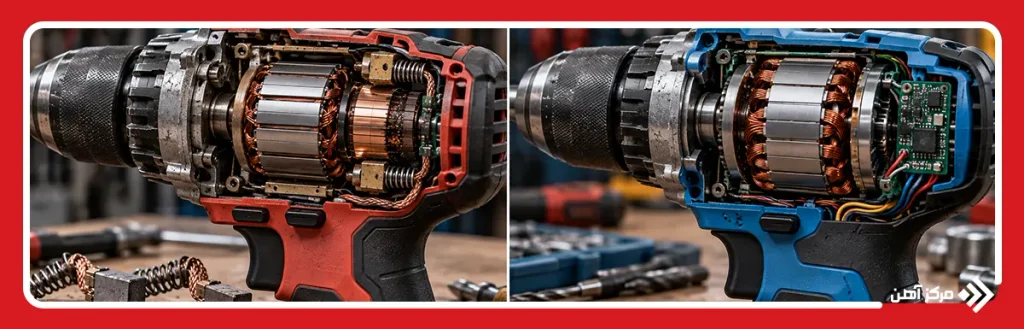

تفاوت دریل ذغالی و بدون ذغال (براشلس)

تفاوت دریل ذغالی و بدون ذغال یا براشلس در ساختار موتور و نحوه انتقال جریان الکتریکی است. در موتور ذغالی، ذغال ها با کلکتور در تماس هستند و جریان را به آرمیچر منتقل می کنند؛ بنابراین این قطعات به مرور ساییده می شوند و نیاز به بازدید و تعویض دارند. اصطکاک میان ذغال و کلکتور مقداری گرما و اتلاف انرژی ایجاد می کند و در برخی شرایط می تواند باعث جرقه شود. در مقابل، موتور براشلس بدون ذغال و کلکتور مکانیکی کار می کند و کنترل جریان در سیم پیچ ها به صورت الکترونیکی انجام می شود. به همین دلیل، سایش ناشی از تماس ذغال وجود ندارد و موتور معمولا راندمان بالاتر، گرمای کمتر و نیاز کمتری به سرویس دوره ای دارد.

با این حال، براشلس بودن همیشه به معنای مناسب تر بودن برای هر کاربری نیست. دریل های ذغالی معمولا ساختار ساده تر و هزینه خرید پایین تری دارند و در بسیاری از کارهای خانگی و کارگاهی عملکرد قابل قبولی ارائه می دهند. مدل های براشلس بیشتر برای استفاده طولانی، ابزارهای حرفه ای و شرایطی مناسب هستند که بازده انرژی و دوام موتور اهمیت بیشتری دارد. در ذغال دریل شارژی، وجود ذغال فقط به نوع موتور بستگی دارد و شارژی بودن دستگاه به تنهایی تعیین کننده نیست. بنابراین هنگام مقایسه باید علاوه بر نوع موتور، توان، گشتاور، کیفیت گیربکس، ظرفیت باتری و هزینه تعمیرات نیز بررسی شوند.

راهکارهای افزایش عمر ذغال دریل

برای افزایش عمر ذغال دریل باید فشار کاری موتور، تهویه و وضعیت کلکتور به درستی مدیریت شوند. استفاده طولانی و مداوم از دستگاه زیر بار سنگین باعث افزایش جریان و دمای موتور می شود و سایش ذغال را بیشتر می کند. بهتر است هنگام سوراخکاری از مته تیز و مناسب جنس قطعه استفاده شود تا موتور مجبور نباشد با گشتاور بیش از حد کار کند. وارد کردن فشار زیاد به دریل نیز نتیجه بهتری ایجاد نمی کند و فقط بار مکانیکی و الکتریکی را افزایش می دهد. باز بودن منافذ تهویه، جلوگیری از ورود براده و گرد و غبار به موتور و تمیز نگه داشتن بدنه دستگاه از دیگر اقداماتی هستند که به کنترل دما و کاهش فرسایش کمک می کنند.

بررسی دوره ای سطح کلکتور و هولدر ذغال نیز اهمیت زیادی دارد. اگر ذغال داخل محفظه گیر کند یا فنر فشار کافی ایجاد نکند، تماس نامنظم شکل می گیرد و جرقه و سایش افزایش پیدا می کنند. در زمان تعویض نیز باید از ذغال هم اندازه و هم گرید استفاده شود و بهتر است هر دو قطعه به صورت جفتی تعویض شوند. روشن کردن دستگاه برای مدت کوتاه و بدون بار پس از نصب ذغال جدید می تواند به تطبیق بهتر سطح تماس کمک کند. همچنین باید از استفاده طولانی در شرایطی که بوی سوختگی، افت توان یا جرقه شدید دیده می شود خودداری کرد، زیرا ادامه کار می تواند هم ذغال و هم کلکتور را سریع تر فرسوده کند.

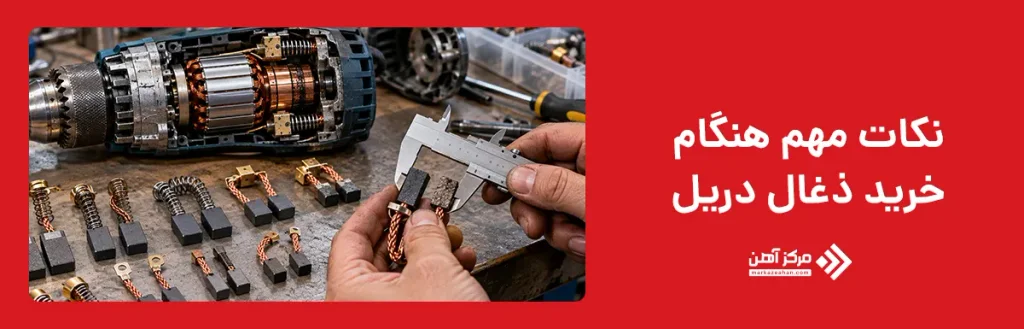

نکات مهم هنگام خرید ذغال دریل

هنگام خرید ذغال دریل، مهم ترین نکته سازگاری کامل قطعه با مدل و موتور دستگاه است. اندازه ظاهری مشابه به تنهایی کافی نیست، زیرا جنس کربن، مقاومت الکتریکی، طول و عرض قطعه، شکل سطح تماس، محل اتصال سیم و نوع فنر می توانند میان مدل های مختلف تفاوت داشته باشند. بهتر است ابتدا کد دستگاه یا شماره فنی ذغال قبلی بررسی شود و سپس قطعه جایگزین مطابق همان مشخصات انتخاب شود. استفاده از ذغال نامناسب ممکن است باعث تماس ناقص با کلکتور، جرقه بیشتر، افت توان یا سایش غیرعادی شود. در مورد ذغال دریل شارژی نیز باید ابتدا مطمئن شد موتور دستگاه از نوع جاروبک دار است، زیرا مدل های براشلس اصولا از این قطعه استفاده نمی کنند.

کیفیت ساخت نیز اهمیت زیادی دارد. سطح ذغال باید یکنواخت باشد، سیم مسی اتصال مناسبی داشته باشد و فنر بدون ضعف یا تغییر شکل عمل کند. بهتر است دو ذغال به صورت یک جفت همسان خریداری شوند تا هنگام تعویض، هر دو سمت موتور شرایط یکسانی داشته باشند. خرید قطعه اصلی یا نمونه ای که سازگاری آن با مدل دستگاه تایید شده است، ریسک آسیب به کلکتور را کاهش می دهد. همچنین بسیار ارزان بودن قطعه نباید تنها معیار تصمیم گیری باشد، چون گرید نامناسب کربن می تواند عمر کوتاه تری داشته باشد. در نهایت، انتخاب ذغال مناسب باید بر پایه کد فنی، ابعاد دقیق، نوع اتصال، کیفیت ساخت و مشخصات توصیه شده سازنده انجام شود.

ذغال دریل یکی از قطعات مصرفی موتورهای جاروبک دار است که انتقال جریان برق به کلکتور و آرمیچر را انجام می دهد و به مرور در اثر تماس مکانیکی ساییده می شود. اگر بخواهیم بدانیم ذغال دریل چیست، باید آن را قطعه ای کربنی و رسانا بدانیم که سلامت آن روی قدرت، دور موتور و عملکرد پایدار دستگاه اثر مستقیم دارد. کاهش توان، قطع و وصل شدن، جرقه غیرعادی و کوتاه شدن قطعه از نشانه های مهم فرسودگی هستند. تعویض ذغال دریل بهتر است به صورت جفتی و با نمونه کاملا سازگار با مدل دستگاه انجام شود. همچنین انتخاب درست انواع ذغال دریل، تمیز نگه داشتن موتور، جلوگیری از فشار بیش از حد و کنترل وضعیت کلکتور می توانند عمر این قطعه را افزایش دهند. در مدل های براشلس نیز اساسا ذغال وجود ندارد و ساختار موتور متفاوت است.
