پایه دریل چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
پایه دریل یکی از تجهیزات کاربردی در عملیات سوراخکاری است که با ثابت نگه داشتن دریل و هدایت حرکت آن در مسیر مشخص، امکان ایجاد سوراخ های منظم و کنترل شده را فراهم می کند. این ابزار با کاهش حرکات ناخواسته دست، به بهبود کیفیت سوراخکاری در چوب، پلاستیک و برخی قطعات فلزی کمک می کند. پایه های مختلف از نظر طراحی ستون، نوع مکانیزم حرکتی، ظرفیت نگهداری دریل و استحکام بدنه تفاوت دارند و متناسب با نوع فعالیت انتخاب می شوند. در پروژه های فلزکاری، علاوه بر بررسی قیمت آهن آلات و هزینه تهیه مواد اولیه، انتخاب تجهیزات مناسب برای ماشینکاری قطعات نیز اهمیت دارد. استفاده از پایه سازگار با دریل می تواند کنترل حرکت مته و تکرارپذیری عملیات را بهبود دهد. در ادامه، ساختار، کاربردها، انواع، تفاوت با دریل ستونی و معیارهای انتخاب پایه دریل را بررسی می کنیم.

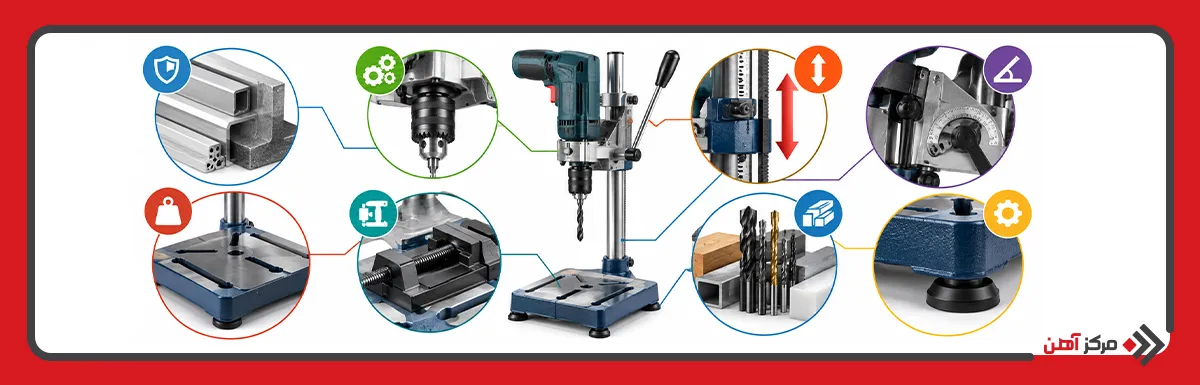

پایه دریل چیست؟
پایه دریل (Drill Stand) یک سازه نگهدارنده مکانیکی است که برای تثبیت دریل دستی و هدایت حرکت آن در امتداد مسیر مشخص طراحی می شود. ساختار متداول این وسیله شامل صفحه پایه (Base Plate)، ستون راهنما (Guide Column)، مجموعه لغزنده (Sliding Carriage)، دسته اهرمی و گیره نگهدارنده دریل است. در مدل های عمودی، مجموعه لغزنده با حرکت روی ستون، دریل را به سمت قطعه کار هدایت می کند و امکان سوراخکاری عمودی را فراهم می سازد. نیروی پیشروی مته از طریق اهرم دستی اعمال می شود و مکانیزم فنری در بسیاری از مدل ها وظیفه بازگرداندن مجموعه متحرک به موقعیت اولیه را بر عهده دارد. کیفیت این سیستم به میزان لقی اتصالات، صلبیت ستون، دقت سطوح راهنما و مقاومت مجموعه در برابر تغییر شکل وابسته است.
از دیدگاه مهندسی، پایه دریل یک سامانه هدایت حرکت خطی محسوب می شود و برخلاف ماشین ابزار کامل، معمولا موتور و اسپیندل مستقل ندارد. در این مجموعه، منبع دوران همان دریل نصب شده است و پایه وظیفه کنترل موقعیت و مسیر پیشروی ابزار برشی را انجام می دهد. مشخصات فنی پایه دریل شامل قطر محل اتصال دریل، طول کورس حرکت، ارتفاع مفید، ابعاد صفحه کار و ظرفیت تحمل نیرو است. در بعضی مدل ها، مکانیزم توقف عمق یا Depth Stop نیز وجود دارد که حرکت مجموعه را در نقطه تعیین شده محدود می کند. کیفیت عملکرد پایه باید با توجه به مجموع خطای سه بخش ارزیابی شود: خطای محور دریل، لقی مکانیزم هدایت و میزان جابه جایی قطعه کار. بنابراین استفاده از پایه به تنهایی تضمین کننده دقت بالا نیست و کیفیت مجموعه نصب شده اهمیت دارد.
کاربرد پایه دریل

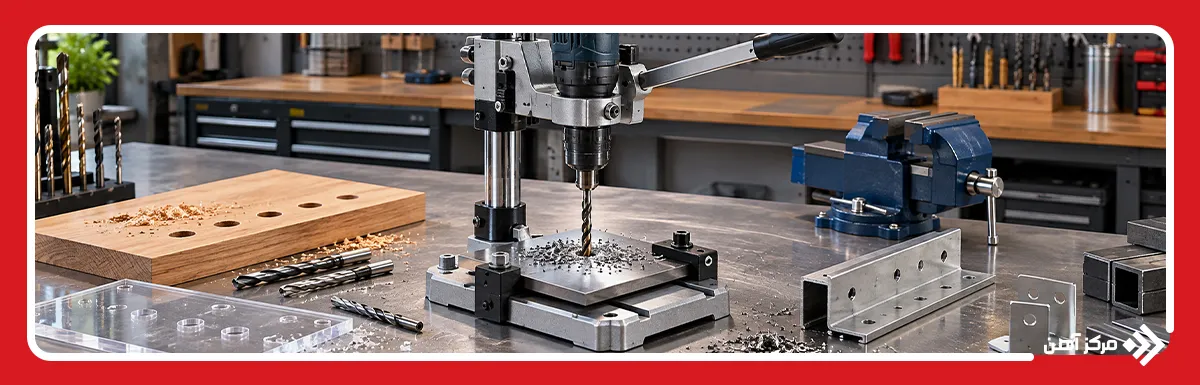

کاربرد پایه دریل به فعالیت هایی مربوط می شود که در آنها کنترل مسیر حرکت مته، موقعیت سوراخ و یکنواختی عملیات اهمیت دارد. این وسیله در کارگاه های ساخت قطعات، تعمیرات فنی، مونتاژ تجهیزات و فعالیت های آموزشی استفاده می شود. در مقایسه با سوراخکاری آزاد با دریل دستی، پایه مناسب می تواند انحراف محور ابزار را کاهش دهد و اجرای سوراخ های متوالی را آسان تر کند. البته ظرفیت عملیاتی آن باید با قدرت دریل و استحکام مجموعه تناسب داشته باشد.
مهم ترین کاربردهای پایه دریل عبارت اند از:
- اجرای سوراخ های عمود بر سطح قطعه کار
- ایجاد سوراخ های متوالی با موقعیت مشخص
- سوراخکاری ورق های فلزی با ضخامت مناسب
- سوراخکاری قطعات چوبی و مصنوعات MDF
- ایجاد سوراخ در قطعات پلاستیکی و پلیمری
- آماده سازی سوراخ اولیه برای عملیات قلاویزکاری
- اجرای سوراخ های کم عمق و کنترل شده
- سوراخکاری قطعات کوچک در کارگاه های تعمیراتی
- آماده سازی قطعات برای اتصال با پیچ و پرچ
- ساخت نمونه های اولیه مهندسی و صنعتی
- سوراخکاری محل نصب اتصالات و یراق آلات
- انجام فعالیت های آموزشی در کارگاه های فنی
- کمک به تکرارپذیری محل سوراخ در تولید محدود
- اجرای بعضی عملیات سوراخکاری زاویه دار در مدل های قابل تنظیم
- بهبود کنترل ابزار هنگام کار با قطعات کوچک و حساس
پایه دریل چه انواعی دارد؟

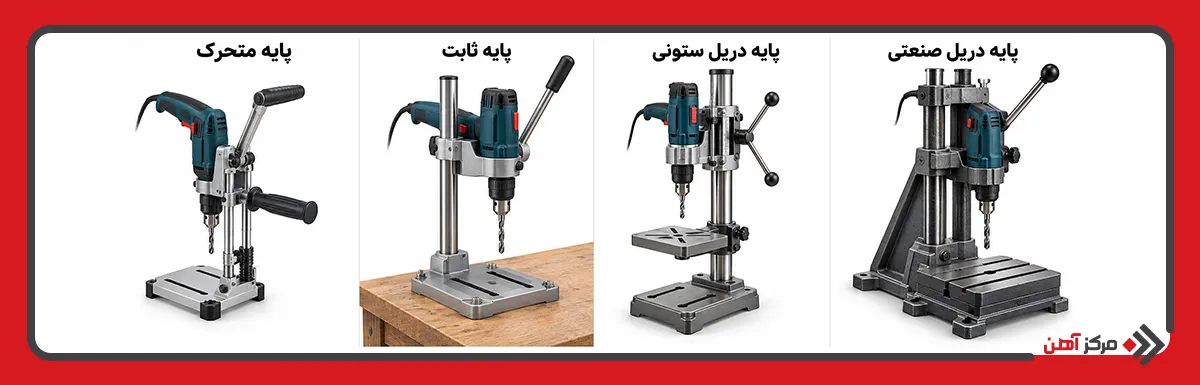

انواع پایه دریل بر اساس نحوه استقرار، میزان جابه جایی، ظرفیت تحمل نیرو و نوع مکانیزم هدایت طبقه بندی می شوند. هر دسته برای محدوده مشخصی از عملیات طراحی شده است و تفاوت آنها تنها به ابعاد ظاهری محدود نمی شود. در بررسی تجهیزات کارگاهی، استحکام ستون، کیفیت ریل حرکتی، ابعاد میز و قابلیت تثبیت دریل از عوامل تعیین کننده هستند. همچنین باید توجه داشت که بعضی مدل های صنعتی یا ستونی به جای پایه مستقل، در گروه دستگاه های سوراخکاری کامل قرار می گیرند.
پایه متحرک
پایه متحرک نوعی نگهدارنده قابل حمل است که امکان جابه جایی آسان میان محل های مختلف کار را فراهم می کند. این مدل معمولا وزن کمتری نسبت به نمونه های ثابت دارد و برای تعمیرات، مونتاژ و فعالیت هایی که انتقال ابزار ضروری است، استفاده می شود. برخی مدل ها دارای صفحه تکیه گاه قابل تنظیم، فنر بازگشت یا مکانیزم تنظیم زاویه هستند. در این تجهیزات، موقعیت دریل نسبت به سطح کار با کمک راهنماها و اتصالات مکانیکی کنترل می شود. با این حال، میزان دقت عملکرد به صلبیت سازه و شیوه استقرار پایه بستگی دارد.
در پایه های قابل حمل، جابه جایی ناخواسته مجموعه هنگام سوراخکاری یکی از محدودیت های اصلی محسوب می شود. برای جلوگیری از این مشکل، سطح تکیه گاه باید پایدار باشد و در صورت نیاز از گیره یا مکانیزم تثبیت مناسب استفاده شود. مدل های مغناطیسی مخصوص فلزکاری نیز در دسته تجهیزات قابل حمل قرار می گیرند، اما عملکرد آنها به قدرت میدان مغناطیسی، ضخامت و جنس سطح فولادی وابسته است. این تجهیزات را نباید با پایه های ساده دریل دستی یکسان دانست؛ زیرا شرایط ایمنی، ظرفیت برشی و مکانیزم نگهداری آنها متفاوت است.
پایه ثابت
پایه ثابت برای نصب روی میز کار یا سطح مستحکم طراحی می شود و به دلیل محدود بودن جابه جایی بدنه، امکان کنترل بهتر موقعیت دریل را فراهم می کند. در این مدل، صفحه پایه معمولا دارای سوراخ هایی برای اتصال مکانیکی به میز است و ستون راهنما در موقعیت مشخصی نسبت به صفحه قرار می گیرد. جنس بدنه پایه دریل در میزان صلبیت و مقاومت آن در برابر تغییر شکل اهمیت دارد و ممکن است از چدن، فولاد یا آلیاژهای آلومینیوم ساخته شود. انتخاب متریال باید متناسب با نیروی پیشروی، ابعاد دریل و نوع عملیات باشد.
در فعالیت هایی مانند سوراخکاری قالب، استفاده از پایه ثابت می تواند برای برخی عملیات مقدماتی و قطعات با تلرانس عمومی مناسب باشد؛ اما تولید سوراخ های دقیق مربوط به پین های راهنما یا اجزای حساس قالب معمولا به ماشین ابزار تخصصی نیاز دارد. علت این محدودیت، وجود خطاهای احتمالی در هم محوری مته و ستون، انعطاف بدنه و لقی سه نظام دریل دستی است. همچنین برای دستیابی به موقعیت دقیق سوراخ، استفاده از فیکسچر، بوش راهنما یا ماشینکاری تکمیلی ممکن است ضروری باشد. بنابراین پایه ثابت را باید یک ابزار کمکی برای کنترل حرکت دانست، نه جایگزین کامل دستگاه های ماشینکاری دقیق.
پایه دریل ستونی یا پرس
پایه دریل ستونی یا پرس به نگهدارنده ای گفته می شود که با استفاده از ستون عمودی و مکانیزم اهرمی، حرکت دریل را مشابه دستگاه پرس سوراخکاری هدایت می کند. در بازار ابزار، این محصولات گاهی با عنوان Drill Press Stand عرضه می شوند. ساختار آنها معمولا شامل صفحه زیرین، ستون فلزی، مجموعه متحرک و اهرم پیشروی است. با پایین آوردن اهرم، محور دریل در امتداد ستون حرکت می کند و پس از آزاد شدن دسته، فنر مجموعه را به سمت بالا بازمی گرداند. این طراحی برای اجرای سوراخ هایی با عمق نسبتا مشخص و مسیر حرکت کنترل شده مناسب است.
نکته مهم این است که پایه پرس مستقل با دستگاه دریل ستونی یکسان نیست. در پایه پرس، موتور، سه نظام و مکانیزم انتقال قدرت متعلق به دریل دستی هستند؛ اما در دستگاه مستقل، اسپیندل، موتور، میز و سیستم پیشروی به صورت یک مجموعه مهندسی شده طراحی می شوند. پایه های پرس ساده معمولا امکان تنظیم دقیق سرعت دوران یا کنترل نیروی پیشروی را به اندازه ماشین های تخصصی ندارند. در نتیجه، این مدل بیشتر برای کارهای سبک و نیمه حرفه ای مناسب است و استفاده از آن برای عملیات سنگین باید با ظرفیت واقعی سازنده مطابقت داشته باشد.
پایه دریل صنعتی
پایه دریل صنعتی برای فعالیت هایی طراحی می شود که به استحکام بیشتر، ظرفیت تحمل نیرو و قابلیت کار در شرایط عملیاتی دشوار نیاز دارند. این تجهیزات ممکن است دارای ستون های تقویت شده، مجموعه راهنمای دقیق تر، پایه سنگین و مکانیزم قفل کن پیشرفته باشند. در برخی نمونه ها، قابلیت نصب دریل های مخصوص فلزکاری یا استفاده از سیستم نگهداری مغناطیسی نیز وجود دارد. تفاوت این گروه با مدل های عمومی در میزان مقاومت سازه در برابر نیروهای محوری، لرزش و گشتاور واکنشی ابزار مشخص می شود.
در کاربردهای صنعتی، نوع پایه باید با جنس قطعه کار، قطر سوراخ و سرعت پیشروی هماهنگ باشد. برای مثال، هنگام سوراخکاری فولاد ضخیم، افزایش نیروی برشی می تواند موجب تغییر شکل مجموعه نگهدارنده شود و کیفیت سوراخ را کاهش دهد. در این شرایط، استفاده از پایه با صلبیت بالا و سیستم تثبیت مناسب اهمیت دارد. همچنین باید ظرفیت واقعی محصول از روی اطلاعات سازنده بررسی شود؛ زیرا عنوان صنعتی به تنهایی نشان دهنده توانایی انجام عملیات سنگین نیست. در بسیاری از فعالیت های تولیدی مداوم، استفاده از دستگاه سوراخکاری مستقل و تخصصی از نظر دقت و بهره وری مناسب تر خواهد بود.
جدول مقایسه انواع پایه دریل
| نوع پایه | ویژگی ساختاری | کاربرد مناسب | محدودیت اصلی |
|---|---|---|---|
| پایه متحرک | سبک و قابل حمل | تعمیرات و سوراخکاری در محل | صلبیت وابسته به نحوه استقرار |
| پایه ثابت | قابلیت اتصال به میز کار | سوراخکاری تکراری و کارگاهی | محدودیت جابه جایی |
| پایه ستونی یا پرس | ستون عمودی و اهرم پیشروی | سوراخکاری عمودی کنترل شده | وابستگی به توان و دقت دریل دستی |
| پایه صنعتی | سازه تقویت شده و ظرفیت بالاتر | فلزکاری و فعالیت های حرفه ای متناسب با ظرفیت | وزن، هزینه و نیاز به نصب مناسب |
آیا پایه دریل برای سوراخکاری آهن و فولاد مناسب است؟
پایه دریل برای سوراخکاری آهن و فولاد مناسب است، مشروط بر اینکه استحکام پایه، توان دریل، جنس مته و شرایط برش با مشخصات قطعه هماهنگ باشند. در سوراخکاری دقیق فلزات، کنترل سرعت برشی (Cutting Speed)، نرخ پیشروی و خروج براده اهمیت دارد؛ زیرا افزایش نامناسب سرعت یا فشار می تواند موجب گرم شدن ابزار و کاهش کیفیت سوراخ شود. برای فولادهای متداول، استفاده از مته دریل مناسب مانند مته HSS یا HSS-Co متناسب با سختی قطعه و شرایط کار قابل بررسی است. همچنین به کارگیری روانکار یا سیال برش مناسب می تواند اصطکاک و حرارت را کاهش دهد. عمر متوسط مته به نوع فولاد، سختی قطعه، سرعت دوران، کیفیت لبه برشی و شرایط خنک کاری وابسته است و مقدار ثابتی ندارد. هنگام کار باید قطعه با گیره تثبیت قطعه کار مهار شود تا احتمال چرخش ناگهانی آن کاهش یابد. پایه های سبک برای سوراخکاری سنگین فولاد مناسب نیستند و در چنین شرایطی باید از ماشین ابزار متناسب با ظرفیت برشی استفاده شود.
تفاوت پایه دریل و دریل ستونی
پایه دریل و دریل ستونی هر دو برای کنترل مسیر حرکت ابزار برشی استفاده می شوند، اما از نظر ساختار مکانیکی، سیستم انتقال قدرت و ظرفیت عملیاتی تفاوت دارند. پایه دریل یک وسیله کمکی است که به دریل دستی وابسته است، در حالی که دریل ستونی (Drill Press) یک ماشین مستقل با موتور و اسپیندل مخصوص محسوب می شود. این تفاوت بر میزان صلبیت، پایداری سرعت، ظرفیت سوراخکاری و کیفیت عملیات تاثیر می گذارد. در فعالیت های ساختمانی مانند آماده سازی سوراخ های نصب تجهیزات مرتبط با هواگیری صفحه ستون نیز انتخاب ابزار سوراخکاری مناسب اهمیت دارد؛ زیرا دقت ایجاد سوراخ ها می تواند بر کیفیت نصب و اجرای اتصالات تاثیر بگذارد.
| معیار | پایه دریل | دریل ستونی |
|---|---|---|
| ساختار | نگهدارنده دریل دستی | دستگاه سوراخکاری مستقل |
| موتور | وابسته به دریل نصب شده | موتور اختصاصی |
| اسپیندل | همان محور دریل دستی | محور طراحی شده برای دستگاه |
| دقت سوراخکاری | وابسته به پایه و دریل | معمولا بالاتر در مدل های مناسب |
| تنظیم سرعت | از طریق دریل دستی | سیستم تنظیم دور مستقل |
| کنترل عمق | در بعضی مدل ها با محدودکننده | معمولا با مکانیزم تنظیم عمق |
| صلبیت | وابسته به جنس و طراحی پایه | معمولا بیشتر |
| ظرفیت سوراخکاری | مناسب کارهای سبک تا ظرفیت مجاز | مناسب فعالیت های متنوع و سنگین تر |
| قابلیت حمل | در مدل های سبک مناسب | معمولا محدودتر |
| هزینه اولیه | معمولا کمتر در مدل های ساده | معمولا بیشتر |
| کاربرد حرفه ای | محدود به ظرفیت مجموعه | مناسب تر برای تولید و کار مداوم |
انتخاب میان این دو تجهیزات باید بر اساس تعداد سوراخ ها، قطر مته، جنس قطعات و تلرانس مورد نیاز انجام شود. در فعالیت های سبک، پایه دریل اقتصادی تر است؛ اما برای تولید مداوم و کنترل دقیق پارامترهای برش، دریل ستونی مناسب معمولا عملکرد پایدارتری دارد.
پایه دریل چه تاثیری بر دقت سوراخکاری دارد؟
پایه دریل با محدود کردن درجات آزادی حرکت ابزار، می تواند خطاهای ناشی از تغییر زاویه و جابه جایی ناخواسته دست را کاهش دهد. مهم ترین اثر این وسیله بر دقت سوراخکاری، بهبود عمود بودن محور مته نسبت به سطح قطعه و افزایش تکرارپذیری مسیر پیشروی است. با این حال، دقت نهایی به خطای هم محوری سه نظام (Runout)، لقی راهنما، صلبیت ستون و کیفیت تثبیت قطعه بستگی دارد. در پایه های ضعیف، اعمال نیروی بیش از اندازه ممکن است باعث انحراف جانبی مته و ایجاد سوراخ بیضی یا خارج از موقعیت شود. برای کنترل عمق سوراخکاری نیز استفاده از محدودکننده مکانیکی مناسب اهمیت دارد؛ زیرا حرکت یکنواخت اهرم به تنهایی عمق دقیق را تضمین نمی کند. استفاده از مته تیز، نشانه گذاری صحیح مرکز سوراخ و انتخاب سرعت مناسب نیز به کنترل خطا کمک می کند. در عملیات حساس، اندازه گیری عمود بودن، قطر و موقعیت سوراخ پس از ماشینکاری ضروری است و پایه دریل جایگزین ابزار اندازه گیری دقیق نمی شود.
هنگام خرید پایه دریل به چه نکاتی باید توجه کرد؟
برای خرید پایه دریل باید ظرفیت واقعی محصول و سازگاری آن با دستگاه موجود بررسی شود. بهترین پایه دریل لزوما سنگین ترین یا گران ترین مدل نیست؛ بلکه محصولی است که با نوع عملیات و نیروهای وارد شده تناسب داشته باشد. در راهنمای خرید پایه دریل، بررسی مشخصات ابعادی، صلبیت ستون، کیفیت سیستم هدایت و امکانات تنظیم اهمیت بیشتری از ظاهر دستگاه دارد. همچنین قیمت پایه دریل باید در کنار دوام، کیفیت ساخت و امکانات ایمنی ارزیابی شود تا انتخاب اقتصادی و فنی مناسبی انجام شود.
مهم ترین نکات انتخاب پایه دریل عبارت اند از:
- سازگاری قطر محل نصب با بدنه دریل
- بررسی وزن قابل تحمل مجموعه نگهدارنده
- استحکام و صلبیت ستون راهنما
- کیفیت و جنس صفحه پایه
- میزان لقی مکانیزم حرکت عمودی
- طول کورس حرکتی مجموعه
- حداکثر ارتفاع قابل استفاده برای قطعه کار
- قابلیت تنظیم و محدود کردن عمق حرکت
- کیفیت اهرم و مکانیزم بازگشت فنری
- امکان تثبیت پایه روی میز کار
- قابلیت نصب گیره و تجهیزات نگهداری قطعه
- وجود مکانیزم تنظیم زاویه در مدل های مورد نیاز
- سهولت تنظیم موقعیت دریل
- دسترسی مناسب به کلید روشن و خاموش
- سازگاری با ابعاد و وزن سه نظام
- کیفیت اتصالات، پیچ ها و قطعات متحرک
- قابلیت تعمیر یا تعویض قطعات مصرفی
- تناسب وزن دستگاه با شرایط جابه جایی
- بررسی ظرفیت کار مداوم در مدل های حرفه ای
- مقایسه امکانات فنی با هزینه خرید
- توجه به اعتبار سازنده و دستورالعمل نصب
رعایت اصول ایمنی نیز در انتخاب و استفاده از این تجهیزات ضروری است. افزایش ایمنی سوراخکاری به تثبیت صحیح قطعه، محافظت از بخش های دوار، استفاده از عینک ایمنی و جلوگیری از تماس لباس یا دست با مته بستگی دارد. هنگام کار با ابزار دوار نباید از دستکش یا لباس گشاد استفاده کرد و تنظیمات باید پس از توقف کامل دستگاه انجام شوند.
سوالات متداول
پایه دریل عملکردی مشابه حرکت عمودی دریل ستونی ایجاد می کند، اما از نظر موتور، اسپیندل، صلبیت و ظرفیت عملیاتی جایگزین کامل آن نیست.
بله، در صورتی که پایه با ابعاد و وزن دریل شارژی سازگار باشد و امکان تثبیت ایمن آن وجود داشته باشد.
بله، برای سوراخکاری فلزات در محدوده ظرفیت پایه و دریل مناسب است و به مته، سرعت و تثبیت صحیح قطعه نیاز دارد.
برخی مدل ها دارای مکانیزم تنظیم زاویه هستند، اما بسیاری از پایه های ساده فقط حرکت عمودی را پشتیبانی می کنند.
مدل های صنعتی معمولا صلبیت، ظرفیت تحمل نیرو و استحکام بیشتری دارند، در حالی که مدل های رومیزی ساده برای فعالیت های سبک طراحی می شوند.
با تثبیت مکانیکی پایه روی میز مستحکم، استفاده از گیره مناسب و اعمال نیروی پیشروی کنترل شده می توان احتمال لغزش را کاهش داد.
مدل های حرفه ای متناسب با ظرفیت اعلام شده سازنده قابل استفاده هستند، اما برای تولید سنگین و مداوم، دستگاه سوراخکاری مستقل معمولا مناسب تر است.
