استیک بیل مکانیکی چیست و چه وظیفه ای دارد؟

استیک بیل مکانیکی یکی از اجزای اصلی مجموعه کاری جلوی دستگاه است که بین بوم و باکت قرار می گیرد و نقش مهمی در تعیین محدوده دسترسی، عمق حفاری و نحوه انتقال نیرو به باکت دارد. این قطعه در هر سیکل حفاری تحت نیروهای خمشی، پیچشی و بارهای متناوب قرار می گیرد؛ به همین دلیل طراحی سازه ای، کیفیت ورق های فولادی، اتصالات و جوشکاری آن اهمیت زیادی دارد. از آنجا که بخش قابل توجهی از استیک از صفحات فولادی ساخته می شود، تغییرات قیمت آهن می تواند بر هزینه ساخت، بازسازی یا تعویض این قطعه، به ویژه در نمونه های سفارشی و سنگین، اثرگذار باشد.

برای درک بهتر اینکه استیک بیل مکانیکی چیست، ابتدا باید بدانیم بیل مکانیکی چیست و مجموعه کاری آن چگونه شکل گرفته است. یک بیل هیدرولیکی عملیات حفاری و جابه جایی مواد را با همکاری بوم، استیک، باکت و سیلندرهای هیدرولیکی انجام می دهد. استیک در این زنجیره مانند بازوی میانی عمل می کند و حرکت بوم را به بخش انتهایی منتقل می سازد. تغییر زاویه و طول این قطعه می تواند شعاع کاری و عمق حفاری دستگاه را تغییر دهد؛ موضوعی که هنگام انتخاب بیل برای پروژه های عمرانی، معدنی یا لایروبی اهمیت زیادی دارد.

استیک بیل مکانیکی چیست؟

استیک در بیل مکانیکی بخشی کشیده و مقاوم از سازه جلوی دستگاه است که یک سمت آن به بوم متصل می شود و سمت دیگر آن مجموعه باکت و لینک های مربوط به باکت را نگه می دارد. بنابراین باکت بیل مکانیکی بدون وجود استیک نمی تواند در محدوده طراحی شده حرکت کرده و نیروی لازم برای نفوذ به خاک را دریافت کند. در منابع فنی سازندگان ممکن است این قطعه با نام های Stick، Arm، Dipper یا Hoe Stick معرفی شود. طول و هندسه آن نیز متناسب با کلاس وزنی دستگاه و کاربرد مورد انتظار انتخاب می شود.

در یک مجموعه استاندارد، بوم و استیک بیل مکانیکی به کمک پین ها و بوش های مقاوم به یکدیگر متصل هستند و حرکت نسبی آن ها توسط سیستم هیدرولیک کنترل می شود. جک استیک بیل مکانیکی یا همان سیلندر هیدرولیکی استیک با تبدیل فشار روغن به حرکت خطی، استیک را نسبت به بوم باز یا جمع می کند. در نتیجه باکت به سمت دستگاه کشیده می شود یا از آن فاصله می گیرد و فرآیندهایی مانند حفاری، بارگیری و تخلیه امکان پذیر می شوند. در واقع استیک هم یک عضو سازه ای انتقال دهنده بار و هم بخشی تعیین کننده در هندسه حرکتی بیل محسوب می شود.

استیک بیل مکانیکی کجای دستگاه قرار دارد؟

استیک در قسمت جلوی بیل مکانیکی و دقیقا بین بوم و مجموعه باکت قرار دارد. اگر از کنار به دستگاه نگاه کنیم، بوم قطعه بزرگ تری است که از بخش گردان و نزدیک کابین شروع می شود و استیک از انتهای بوم به سمت پایین و جلو ادامه پیدا می کند. باکت یا سایر تجهیزات کاری نیز در انتهای استیک نصب می شوند. به همین دلیل استیک را می توان حلقه ارتباطی میان بوم و ابزار کاری دستگاه دانست.

در محل اتصال استیک به بوم معمولا پین، بوش و نقاط مخصوص روانکاری وجود دارد تا امکان چرخش کنترل شده دو عضو فراهم شود. قسمت پایینی استیک نیز دارای محل نصب پین باکت و مکانیزم لینک بندی است. سیلندر استیک با تغییر طول خود، زاویه استیک نسبت به بوم را تغییر می دهد. این موقعیت باعث می شود نیروهای ایجاد شده هنگام حفاری از باکت به استیک و سپس بوم منتقل شوند؛ بنابراین استیک باید علاوه بر امکان حرکت دقیق، توان تحمل بارهای تکرارشونده و نیروهای بالا را نیز داشته باشد.

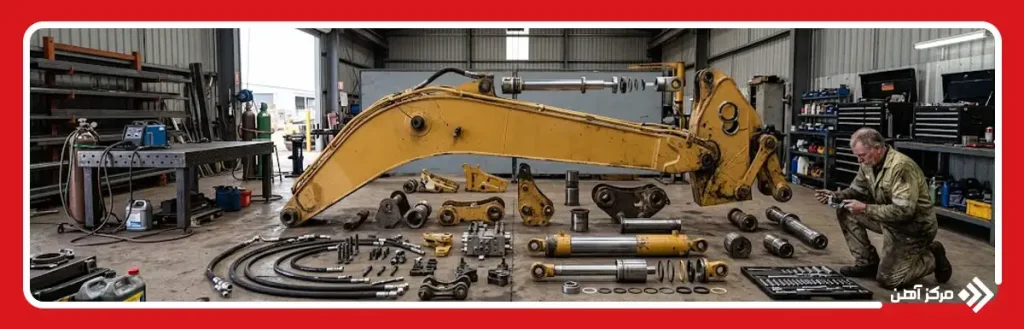

اجزای استیک بیل مکانیکی چیست؟

استیک در ظاهر ممکن است یک بازوی فولادی ساده به نظر برسد، اما ساختار آن از چند بخش سازه ای و اتصالی تشکیل شده است که هر کدام در انتقال بار، ایجاد حرکت و کاهش استهلاک نقش مشخصی دارند. بدنه اصلی معمولا به صورت یک سازه جوشکاری شده و تقویت شده ساخته می شود و در دو انتهای آن محل های نصب پین و بوش قرار می گیرند. نقاط اتصال سیلندر و مکانیزم باکت نیز متناسب با هندسه حرکتی دستگاه طراحی می شوند.

سلامت مجموعه استیک به عملکرد هماهنگ همین اجزا وابسته است. برای مثال حتی اگر بدنه استیک کاملا سالم باشد، فرسودگی بوش یا پین می تواند باعث افزایش لقی، ضربه در مفاصل و کاهش دقت حرکت باکت شود. به همین ترتیب، آسیب دیدن محل اتصال سیلندر می تواند تنش های غیرعادی را وارد بدنه کند. به همین دلیل هنگام بررسی استیک باید مجموعه بدنه، پین ها، بوش ها، محل جوش ها، اتصال سیلندر و قسمت اتصال باکت به صورت یک سیستم واحد ارزیابی شوند.

بدنه استیک

بدنه استیک عضو اصلی تحمل کننده بار است و نیروهای ایجاد شده هنگام نفوذ باکت به خاک، بلند کردن مواد و تغییر جهت حرکت را تحمل می کند. در بسیاری از بیل های مکانیکی، این بخش از صفحات فولادی مقاوم ساخته شده و با ایجاد یک مقطع جعبه ای، صفحات داخلی تقویتی و جوشکاری کنترل شده، مقاومت آن در برابر خمش و پیچش افزایش می یابد. طراحی ضخامت صفحات در سراسر استیک یکسان نیست و نقاطی که تنش بیشتری دارند می توانند تقویت شوند. کیفیت جوش، دقت مونتاژ و طراحی صحیح گوشواره های اتصال نیز بر طول عمر قطعه تاثیر زیادی دارند. ترک در ناحیه جوش، تغییر شکل بدنه یا فرورفتگی شدید از نشانه هایی هستند که باید جدی گرفته شوند.

پین و بوش ها

پین و بوش ها مفاصل حرکتی استیک را تشکیل می دهند و امکان چرخش کنترل شده قطعات نسبت به یکدیگر را فراهم می کنند. پین معمولا بارهای محوری و شعاعی قابل توجهی را تحمل می کند و بوش میان پین و محل قرارگیری آن سطحی مناسب برای کاهش اصطکاک و کنترل سایش ایجاد می کند. وجود گریس کافی در این نقاط بسیار مهم است؛ زیرا روانکاری علاوه بر کاهش اصطکاک، به خروج بخشی از آلودگی از محل اتصال کمک می کند. فرسودگی بوش، ساییدگی پین یا کمبود گریس باعث افزایش لقی و ایجاد ضربه هنگام تغییر جهت حرکت استیک می شود. بررسی صدای غیرعادی، لقی مفاصل، وضعیت گریس خورها و نشتی یا زنگ زدگی اطراف اتصالات از مهم ترین اقدامات نگهداری این بخش است.

محل اتصال جک هیدرولیک

یکی از نقاط مهم استیک، محل اتصال سیلندر هیدرولیکی به مجموعه است. سیلندر استیک فشار روغن هیدرولیک را به نیروی مکانیکی و حرکت خطی تبدیل می کند و با باز و بسته شدن خود زاویه استیک نسبت به بوم را تغییر می دهد. در نتیجه این اتصال در طول کار دستگاه بارهای متناوب زیادی دریافت می کند. گوشواره ها، پین اتصال و بوش های این قسمت باید هم راستایی مناسبی داشته باشند تا نیرو بدون ایجاد تنش جانبی غیرعادی منتقل شود. لقی زیاد، خرابی بوش، خم شدن پین یا ترک اطراف ناحیه اتصال می تواند روی دقت عملکرد استیک اثر بگذارد. نشتی روغن نیز بیشتر به مجموعه سیلندر و اتصالات هیدرولیکی مربوط است و باید جدا از سلامت سازه استیک بررسی شود.

محل اتصال باکت و بوم

استیک از یک طرف به بوم و از طرف دیگر به باکت یا کوپلر متصل می شود؛ بنابراین دو انتهای آن از مهم ترین نقاط انتقال نیرو هستند. اتصال استیک به بوم معمولا حول یک پین اصلی حرکت می کند و اتصال پایین نیز همراه با لینک های باکت امکان تغییر زاویه ابزار را فراهم می سازد. در هنگام حفاری، نیروی مقاومت خاک از لبه باکت وارد مجموعه شده و از طریق لینک ها، پین ها و استیک به بوم منتقل می شود. در نتیجه سایش شدید پین و بوش یا تغییر شکل گوشواره های اتصال می تواند موجب ایجاد لقی و بارگذاری نامتوازن شود. روانکاری مناسب، کنترل وضعیت پین ها و توجه به هرگونه صدای ضربه ای یا حرکت غیرعادی برای جلوگیری از پیشرفت خرابی این اتصالات ضروری است.

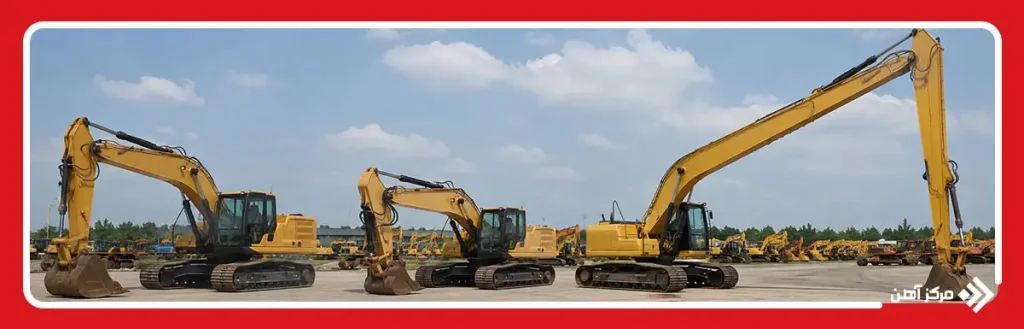

انواع استیک بیل مکانیکی

انواع استیک را نمی توان فقط براساس یک طول مشخص دسته بندی کرد؛ زیرا ابعاد مناسب آن به مدل دستگاه، وزن عملیاتی، ظرفیت باکت، نوع بوم و کاربرد بیل بستگی دارد. با این حال از نظر هندسه کاری می توان استیک ها را به سه گروه کلی استاندارد، کوتاه و بلند تقسیم کرد. کوتاه یا بلند بودن همیشه باید نسبت به پیکربندی استاندارد همان مدل دستگاه سنجیده شود، نه براساس یک عدد ثابت.

تغییر طول استیک بر شعاع کاری، عمق حفاری، نیروی قابل اعمال در باکت و ظرفیت بلند کردن اثر می گذارد. به همین دلیل سازندگان برای بعضی دستگاه ها چند ترکیب بوم و استیک ارائه می کنند. انتخاب نمونه بلند صرفا به معنای بهتر بودن دستگاه نیست؛ زیرا افزایش دسترسی معمولا نیازمند توجه بیشتر به پایداری، وزن ابزار، ظرفیت باکت و محدودیت های باربرداری است. در ماشین های Long Reach حتی ممکن است بوم، استیک، لینک بندی، وزنه تعادل یا شاسی متناسب با این کاربرد طراحی شوند.

نوع استیک	ویژگی اصلی	مزیت مهم	کاربرد متداول
استاندارد	طول متناسب با طراحی اصلی دستگاه	تعادل مناسب میان دسترسی و نیروی حفاری	عملیات عمومی خاکبرداری
کوتاه	طول کمتر نسبت به گزینه استاندارد همان مدل	نیروی حفاری مناسب در فاصله کمتر	خاک سخت و عملیات سنگین
بلند	طول بیشتر و شعاع کاری وسیع تر	دسترسی و عمق بیشتر	لایروبی، کانال و شیب بندی

استیک استاندارد

استیک استاندارد پیکربندی عمومی یک بیل مکانیکی است و معمولا به گونه ای انتخاب می شود که میان شعاع دسترسی، عمق حفاری، نیروی قابل اعمال، ظرفیت باکت و پایداری دستگاه توازن مناسبی ایجاد شود. به همین دلیل در پروژه های عمومی ساختمانی، خاکبرداری، حفر ترانشه، بارگیری کامیون و بسیاری از کارهای روزمره از این نوع استفاده می شود. طول دقیق استیک استاندارد برای همه بیل ها یکسان نیست و هر کلاس و مدل دستگاه می تواند ترکیب متفاوتی داشته باشد.

مزیت اصلی این مدل، هماهنگی آن با مشخصات پایه دستگاه است. سازنده معمولا جداول محدوده کاری، ظرفیت بلند کردن و نوع باکت قابل استفاده را بر مبنای ترکیب مشخص بوم و استیک ارائه می کند. در نتیجه اپراتور و پیمانکار می توانند عملکرد دستگاه را براساس داده های فنی ارزیابی کنند. اگر پروژه نیاز به دسترسی بسیار دور یا نیروی حفاری ویژه نداشته باشد، استفاده از استیک استاندارد معمولا انتخاب متعادل تری نسبت به تغییر غیرضروری هندسه مجموعه کاری خواهد بود.

استیک کوتاه

استیک کوتاه نسبت به استیک استاندارد همان مدل طول کمتری دارد و برای شرایطی مناسب است که دسترسی بسیار زیاد اولویت اصلی پروژه نیست. کاهش طول بازوی موثر می تواند با توجه به هندسه طراحی، امکان اعمال نیروی بیشتر در محدوده کاری نزدیک تر را فراهم کند. به همین دلیل چنین پیکربندی هایی در عملیات سنگین، حفاری مصالح متراکم یا شرایطی که مقاومت ماده در برابر نفوذ بالاست می توانند کاربرد داشته باشند.

البته استیک کوتاه محدودیت هایی نیز ایجاد می کند. کاهش طول به معنی کاهش بخشی از شعاع دسترسی و عمق قابل دستیابی نسبت به استیک بلندتر است. بنابراین انتخاب آن باید براساس نوع خاک، هندسه گود، ارتفاع بارگیری و مشخصات فنی همان دستگاه انجام شود. نباید صرفا با کوتاه کردن یک استیک موجود انتظار افزایش ایمن عملکرد داشت؛ زیرا محل پین ها، صفحات تقویتی و هندسه لینک بندی مجموعه بر توزیع نیرو اثر دارند. استفاده از پیکربندی تایید شده سازنده یا طراحی مهندسی شده برای چنین تغییراتی ضروری است.

استیک بلند

استیک بلند بیل مکانیکی برای افزایش فاصله دسترسی و عمق کاری طراحی می شود. هرچه طول مجموعه جلویی بیشتر شود، باکت می تواند به نقاط دورتر یا عمیق تری برسد؛ اما هم زمان گشتاور وارد بر سازه و تاثیر وزن ابزار در فاصله زیاد اهمیت بیشتری پیدا می کند. بنابراین طراحی یک بیل مکانیکی استیک بلند صرفا با اضافه کردن طول به استیک استاندارد انجام نمی شود و باید تناسب میان بوم، استیک، باکت، لینک بندی، سیستم هیدرولیک، ظرفیت باربرداری و پایداری دستگاه بررسی شود.

در نمونه های Long Reach کارخانه ای، این هماهنگی کاملا مشهود است. برای مثال Caterpillar در پیکربندی Long Reach مدل 395 از ترکیب های اختصاصی بوم و استیک استفاده کرده و برای دسترسی های بالا، تغییراتی در وزنه تعادل و زیر بندی نیز در نظر گرفته است. چنین دستگاه هایی برای لایروبی، پاکسازی کانال، کار در آبراهه ها، شیب بندی و حفاری در فاصله زیاد کاربرد دارند. بنابراین استیک بلند زمانی ارزشمند است که افزایش دسترسی واقعا جزو نیازهای عملیاتی پروژه باشد.

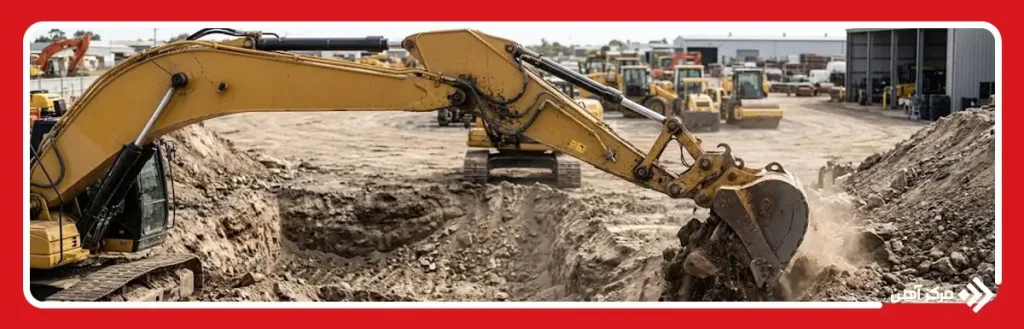

استیک بیل مکانیکی چگونه کار می کند؟

عملکرد استیک نتیجه همکاری سیستم هیدرولیک و مفاصل مکانیکی مجموعه جلوی بیل است. هنگامی که اپراتور فرمان حرکت استیک را از طریق جوی استیک صادر می کند، سیستم کنترل جریان روغن تحت فشار را به سمت مناسب سیلندر استیک هدایت می کند. ورود روغن به یکی از دو سمت پیستون باعث حرکت میله سیلندر می شود و این جابه جایی خطی، استیک را حول پین اتصال آن به بوم می چرخاند.

با جمع شدن استیک به سمت دستگاه، باکت در مسیر حفاری کشیده می شود و با باز شدن آن، محدوده دسترسی افزایش پیدا می کند. هم زمان اپراتور می تواند حرکت بوم و زاویه باکت را نیز کنترل کند؛ به همین دلیل مسیر واقعی ابزار حاصل ترکیب چند حرکت هیدرولیکی است. هماهنگی بوم، استیک و باکت امکان ایجاد سیکل روان حفاری، جمع کردن مصالح، بالا آوردن بار و تخلیه آن را فراهم می کند. هندسه استیک، محل پین ها و کورس سیلندر در تعیین محدوده حرکتی و نیروهای قابل دستیابی نقش دارند و برای هر مدل توسط سازنده طراحی می شوند.

استیک بیل مکانیکی از چه جنسی ساخته می شود؟

ساخت استیک بیل مکانیکی نیازمند متریالی است که علاوه بر استحکام کافی، در برابر بارهای متناوب، خمش، پیچش و خستگی ناشی از سیکل های مداوم حفاری مقاومت مناسبی داشته باشد. به همین دلیل در بسیاری از بیل های صنعتی از فولادهای سازه ای با استحکام بالا برای ساخت بوم و استیک استفاده می شود. Volvo برای برخی مدل های سنگین خود به استفاده از فولاد با استحکام کششی بالا در بوم و بازو اشاره می کند و Komatsu نیز در طراحی مدل های سنگین از صفحات فولادی پر استحکام، مقاطع بزرگ و دیواره های داخلی تقویتی استفاده کرده است.

استیک معمولا یک قطعه توپر نیست، بلکه از صفحات برش خورده و جوشکاری شده تشکیل می شود تا با وزن کنترل شده، مقطع مقاومی ایجاد شود. در نقاطی مانند محل اتصال پین ها یا نواحی دارای تنش بالا، صفحات ضخیم تر، بوش، باس یا تقویت داخلی به کار می رود. انتخاب گرید فولاد، ضخامت ورق، ترتیب جوشکاری و طراحی تقویت ها باید متناسب با مدل دستگاه باشد؛ بنابراین نمی توان یک فولاد یا ضخامت ثابت را برای تمام استیک های بیل مکانیکی تجویز کرد.

نکات مهم نگهداری استیک بیل مکانیکی

نگهداری صحیح استیک از ایجاد لقی، سایش شدید مفاصل و گسترش آسیب های سازه ای جلوگیری می کند. پین ها و بوش ها باید طبق برنامه تعیین شده در دفترچه سرویس همان دستگاه روانکاری شوند. Caterpillar نیز بررسی روزانه پین ها، پیچ ها، واشرها، صفحات و گریس خورها و توجه به نشتی، زنگ زدگی یا تجمع غیرعادی گریس را توصیه می کند. شنیدن صدای جیرجیر یا ضربه از مفاصل می تواند نشانه کمبود روانکاری یا ایجاد لقی باشد.

علاوه بر روانکاری، سطح استیک و به خصوص اطراف جوش ها، گوشواره ها و محل اتصال پین ها باید از نظر ترک، تغییر شکل و آسیب ضربه ای بازدید شود. استفاده از باکت بیش از ظرفیت مجاز، ضربه زدن با استیک، بلند کردن بار خارج از محدوده کاری و نصب تجهیزات ناسازگار می تواند تنش اضافی ایجاد کند. در صورت مشاهده ترک سازه ای، جوشکاری فوری و بدون بررسی مهندسی روش مناسبی نیست؛ ابتدا باید علت خرابی، میزان گسترش ترک و وضعیت ناحیه مشخص شود و تعمیر مطابق دستورالعمل سازنده یا روش مهندسی تایید شده انجام گیرد.

انتخاب استیک مناسب باید بر اساس نوع عملیات، عمق حفاری مورد نیاز، محدوده دسترسی، شرایط زمین و مشخصات فنی بیل مکانیکی انجام شود. استیک استاندارد برای بیشتر عملیات عمومی انتخاب متعادلی است، مدل کوتاه در کارهای سنگین و محدوده های نزدیک عملکرد مناسبی دارد و استیک بلند زمانی کاربرد دارد که دسترسی بیشتر به نقاط دور یا عمیق اهمیت داشته باشد.

در کنار انتخاب صحیح، وضعیت پین و بوش ها، کیفیت روانکاری، سلامت محل های اتصال و بررسی دوره ای بدنه و جوش ها تاثیر زیادی بر عمر مفید استیک دارند. استفاده نادرست از دستگاه یا وارد کردن بار بیشتر از ظرفیت طراحی نیز می تواند باعث لقی اتصالات، تغییر شکل یا ایجاد ترک شود. بنابراین بهترین عملکرد استیک بیل مکانیکی زمانی به دست می آید که نوع آن متناسب با پروژه انتخاب شود و سرویس و نگهداری مجموعه نیز مطابق دستورالعمل سازنده انجام گیرد.
