المنت فلنج‌ دار چیست؟ معرفی انواع و کاربردها

المنت فلنج دار یکی از تجهیزات مهم گرمایشی در صنایع مختلف است که برای انتقال حرارت به سیالات، مخازن و سیستم های فرآیندی مورد استفاده قرار می گیرد. این نوع المنت به دلیل ساختار مقاوم، قابلیت نصب ایمن و توان تولید حرارت بالا، در صنایع نفت، گاز، پتروشیمی، غذایی، تاسیسات و بسیاری از واحدهای تولیدی جایگاه ویژه ای پیدا کرده است. طراحی این تجهیزات به گونه ای انجام می شود که بتوانند در شرایط کاری متفاوت، از گرمایش آب و روغن گرفته تا بخار و مواد شیمیایی، عملکردی پایدار و قابل اعتماد داشته باشند.

اهمیت شناخت دقیق المنت فلنج دار تنها به عملکرد حرارتی آن محدود نمی شود؛ بلکه انتخاب صحیح این تجهیز می تواند روی راندمان انرژی، طول عمر تجهیزات و هزینه های بهره برداری تاثیر مستقیم داشته باشد. همان طور که در بررسی بسیاری از تجهیزات صنعتی و حتی تحلیل قیمت آهن به مشخصات فنی و شرایط استفاده توجه می شود، در انتخاب المنت نیز عواملی مانند جنس، توان، نوع کاربرد و شرایط محیطی نقش تعیین کننده دارند. اگر می خواهید با ساختار، عملکرد، انواع و کاربردهای این تجهیز بیشتر آشنا شوید، ادامه این مقاله را از دست ندهید.

المنت فلنج دار چیست؟

المنت فلنج دار نوعی تجهیز گرمایشی الکتریکی است که از چند المان حرارتی لوله ای تشکیل می شود و این المان ها روی یک فلنج فلزی نصب می شوند. وظیفه اصلی این سیستم، تبدیل انرژی الکتریکی به حرارت و انتقال آن به سیالات یا محیط فرآیندی است. این طراحی باعث می شود المنت بتواند به صورت مستقیم داخل مخزن، دیگ، لوله یا تجهیزات صنعتی نصب شود و حرارت یکنواخت و کنترل شده ای ایجاد کند. استفاده از فلنج در این ساختار، امکان آب بندی مناسب و تحمل فشار و دمای بالا را فراهم می سازد.

برای درک بهتر این تجهیز ابتدا باید بدانیم فلنج چیست. فلنج قطعه ای اتصال دهنده است که معمولا به شکل صفحه یا حلقه فلزی ساخته می شود و برای اتصال لوله ها، مخازن، شیرآلات یا تجهیزات صنعتی به کار می رود. وجود فلنج در المنت سبب می شود نصب و جداسازی سیستم گرمایشی ساده تر انجام شود و در زمان تعمیرات یا تعویض، نیاز به تغییرات گسترده در خطوط فرآیندی وجود نداشته باشد. به همین دلیل، ساختار فلنجی نسبت به بسیاری از روش های دیگر گرمایش صنعتی مزیت اجرایی قابل توجهی دارد.

در ساختار داخلی المنت فلنج دار، رشته مقاومتی داخل غلاف فلزی قرار می گیرد و فضای میان آن با مواد عایق دارای هدایت حرارتی مناسب مانند اکسید منیزیم پر می شود. این طراحی علاوه بر جلوگیری از اتصال الکتریکی، باعث انتقال موثر حرارت به سطح غلاف می شود. جنس غلاف نیز بسته به شرایط کاری می تواند از فولاد، مس یا استنلس استیل انتخاب شود تا مقاومت مناسبی در برابر خوردگی، فشار و دمای بالا ایجاد کند.

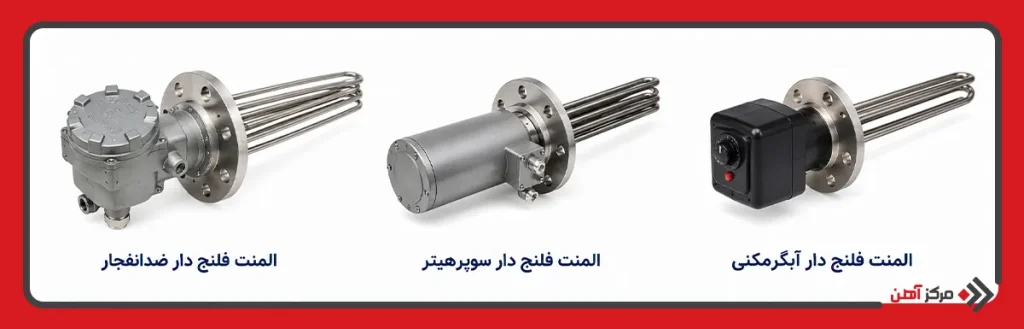

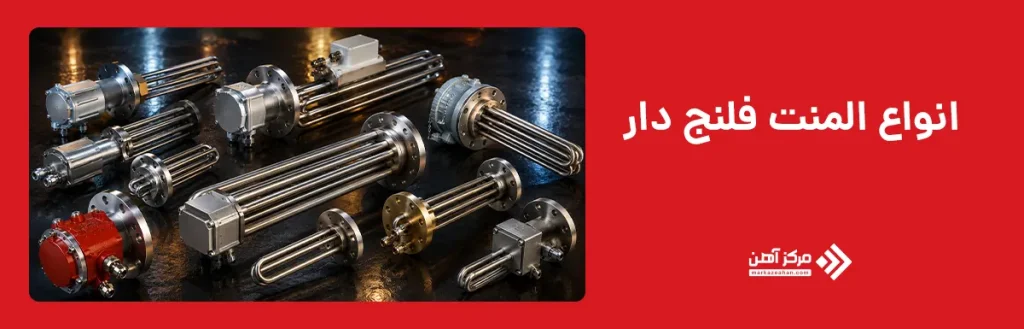

انواع المنت فلنج دار

المنت های فلنجی بر اساس ساختار، نحوه انتقال حرارت، محیط کاری و نوع کاربرد در گروه های مختلفی تولید می شوند. انتخاب صحیح از میان این مدل ها اهمیت زیادی دارد؛ زیرا هر نوع برای شرایط مشخصی طراحی شده و عملکرد آن در تماس با سیالات، فشار، دما و الزامات ایمنی متفاوت است. بسیاری از صنایع هنگام انتخاب تجهیزات حرارتی، همانند زمان بررسی قیمت تجهیزات ساختمانی و تجهیزات تاسیساتی، ابتدا شرایط بهره برداری و مشخصات فنی را بررسی می کنند تا محصولی متناسب با نیاز واقعی خود انتخاب شود.

تنوع طراحی باعث شده این تجهیزات در کاربردهای سبک و سنگین مورد استفاده قرار گیرند. برخی مدل ها برای تماس مستقیم با سیال طراحی شده اند، برخی برای محیط های حساس و خورنده و برخی نیز برای فضاهای دارای گاز یا بخارات قابل اشتعال ساخته می شوند. همین تفاوت ها باعث شده شناخت ویژگی های هر مدل پیش از خرید اهمیت زیادی داشته باشد. در ادامه با انواع المنت فلنج دار و ویژگی های هر کدام آشنا خواهیم شد.

نوع المنت فلنج دار	نحوه انتقال حرارت	محیط مناسب	ویژگی شاخص
مستقیم	تماس مستقیم با سیال	آب، روغن، مخازن	راندمان بالا و انتقال سریع حرارت
غیرمستقیم	انتقال از طریق جداره یا مبدل	سیالات حساس	کنترل بهتر و کاهش آسیب به سیال
ضدانفجار	طراحی ایمن و محافظت شده	محیط های خطرناک	جلوگیری از جرقه و انفجار
سوپرهیتر	گرمایش بخار	دیگ و خطوط بخار	افزایش دمای بخار فراتر از اشباع
آبگرمکنی	گرمایش آب	آبگرمکن و مخازن	ساختار ساده و اقتصادی

این دسته بندی نشان می دهد که تمام المنت های فلنجی عملکرد یکسانی ندارند و تفاوت آنها تنها به شکل ظاهری محدود نمی شود. نوع سیال، دمای کاری، شرایط محیطی و الزامات ایمنی تعیین می کند کدام مدل انتخاب مناسب تری باشد. در ادامه هر یک از این مدل ها را به صورت تخصصی و مقایسه ای بررسی می کنیم تا انتخاب آگاهانه تری داشته باشید.

المنت فلنج دار مستقیم

المنت فلنج دار مستقیم یکی از رایج ترین مدل های مورد استفاده در صنایع است که در آن المان حرارتی به صورت مستقیم با سیال تماس دارد. این تماس مستقیم باعث می شود حرارت با سرعت بیشتری منتقل شود و راندمان گرمایشی افزایش یابد. به همین دلیل این مدل در بسیاری از مخازن آب، روغن و مواد فرآیندی استفاده می شود و معمولا به عنوان یک المنت فلنج دار صنعتی شناخته می شود.

در این ساختار، لوله های حرارتی از طریق فلنج داخل مخزن نصب می شوند و گرمای تولیدشده بدون واسطه به سیال منتقل می شود. چنین مکانیزمی سبب می شود زمان گرم شدن کاهش یابد و کنترل دما سریع تر انجام شود. البته کیفیت سیال و میزان رسوب پذیری آن اهمیت زیادی دارد؛ زیرا تجمع رسوبات روی سطح المنت می تواند بازده حرارتی را کاهش دهد.

در مقایسه با مدل غیرمستقیم، المنت مستقیم راندمان بالاتر و پاسخ حرارتی سریع تری دارد؛ اما در محیط هایی که سیال خورنده یا حساس باشد، نیاز به انتخاب جنس مناسب مانند المنت فلنج دار استیل وجود دارد تا مقاومت خوردگی افزایش پیدا کند و طول عمر تجهیز کاهش نیابد.

المنت فلنج دار غیرمستقیم

المنت فلنج دار غیرمستقیم برای شرایطی طراحی می شود که تماس مستقیم عنصر حرارتی با سیال مطلوب نباشد. در این مدل، انتقال گرما از طریق جداره یا مبدل انجام می شود و سیال بدون برخورد مستقیم با المنت گرم می شود. این روش در فرآیندهایی که کیفیت ماده یا حساسیت شیمیایی اهمیت دارد کاربرد فراوانی دارد.

در بسیاری از صنایع دارویی، غذایی و شیمیایی از این روش استفاده می شود؛ زیرا کنترل حرارت دقیق تر انجام می شود و احتمال سوختگی، تخریب یا تغییر ویژگی های ماده کاهش پیدا می کند. همچنین تعمیر و نگهداری سیستم ساده تر است؛ چون در بسیاری از موارد بدون تخلیه کامل سیال می توان عملیات سرویس را انجام داد.

در مقایسه با المنت مستقیم، مدل غیرمستقیم گرمایش آهسته تری دارد اما ایمنی و کنترل بالاتری فراهم می کند. این ویژگی باعث شده در برخی فرآیندهای حساس، انتخاب آن نسبت به سایر انواع المنت فلنج دار اولویت بیشتری داشته باشد.

المنت فلنج دار ضدانفجار

المنت فلنج دار ضدانفجار برای محیط هایی ساخته می شود که وجود بخارات، گازها یا مواد قابل اشتعال احتمال انفجار را افزایش می دهد. در چنین فضاهایی کوچک ترین جرقه الکتریکی می تواند خطرات جدی ایجاد کند؛ به همین دلیل طراحی این تجهیزات با محفظه های محافظ و استانداردهای ایمنی ویژه انجام می شود.

بدنه و اتصالات این نوع المنت به گونه ای طراحی می شوند که از خروج جرقه یا انتقال حرارت غیرقابل کنترل جلوگیری کنند. صنایع نفت، گاز، پتروشیمی، پالایشگاه ها و مخازن سوخت از مهم ترین حوزه های استفاده از این مدل هستند. در بسیاری از پروژه ها، استفاده از المنت سه فاز فلنج دار ضدانفجار به دلیل توان بالا و عملکرد پایدار رایج است.

در مقایسه با مدل های معمولی، المنت ضدانفجار قیمت و پیچیدگی ساخت بیشتری دارد؛ اما سطح ایمنی آن بسیار بالاتر است و در محیط های پرخطر عملا جایگزین دیگری ندارد. انتخاب نادرست در این محیط ها می تواند خسارت های جبران ناپذیری ایجاد کند.

المنت فلنج دار سوپرهیتر

المنت فلنج دار سوپرهیتر برای افزایش دمای بخار فراتر از نقطه اشباع طراحی می شود. بخار سوپرهیت نسبت به بخار اشباع رطوبت کمتری دارد و در بسیاری از فرآیندهای صنعتی راندمان بالاتری ایجاد می کند. این نوع المنت معمولا در سیستم های تولید بخار و نیروگاه ها کاربرد دارد.

عملکرد این مدل بر پایه عبور بخار از مجاورت عناصر حرارتی و افزایش تدریجی دما است. کنترل دقیق دما در این تجهیزات اهمیت زیادی دارد؛ زیرا افزایش بیش از حد می تواند به تجهیزات پایین دست آسیب وارد کند. از این رو معمولا از سیستم های کنترلی پیشرفته همراه با آنها استفاده می شود.

در مقایسه با المنت های آبگرمکنی یا مستقیم، مدل سوپرهیتر برای کاربردهای تخصصی تر طراحی شده و توان حرارتی بالاتری دارد. این تجهیزات بیشتر در واحدهای تولید انرژی و فرآیندهای حرارتی سنگین دیده می شوند.

المنت فلنج دار آبگرمکنی

المنت فلنج دار آبگرمکنی یکی از شناخته شده ترین مدل ها برای گرمایش آب است و در مخازن ذخیره، آبگرمکن ها و سیستم های تاسیساتی استفاده می شود. طراحالمنت فلنج دار مستقیم

المنت فلنج دار مستقیم یکی از رایج ترین مدل های مورد استفاده در صنایع است که در آن المان حرارتی به صورت مستقیم با سیال تماس دارد. این تماس مستقیم باعث می شود حرارت با سرعت بیشتری منتقل شود و راندمان گرمایشی افزایش یابد. به همین دلیل این مدل در بسیاری از مخازن آب، روغن و مواد فرآیندی استفاده می شود و معمولا به عنوان یک المنت فلنج دار صنعتی شناخته می شود.

در این ساختار، لوله های حرارتی از طریق فلنج داخل مخزن نصب می شوند و گرمای تولیدشده بدون واسطه به سیال منتقل می شود. چنین مکانیزمی سبب می شود زمان گرم شدن کاهش یابد و کنترل دما سریع تر انجام شود. البته کیفیت سیال و میزان رسوب پذیری آن اهمیت زیادی دارد؛ زیرا تجمع رسوبات روی سطح المنت می تواند بازده حرارتی را کاهش دهد.

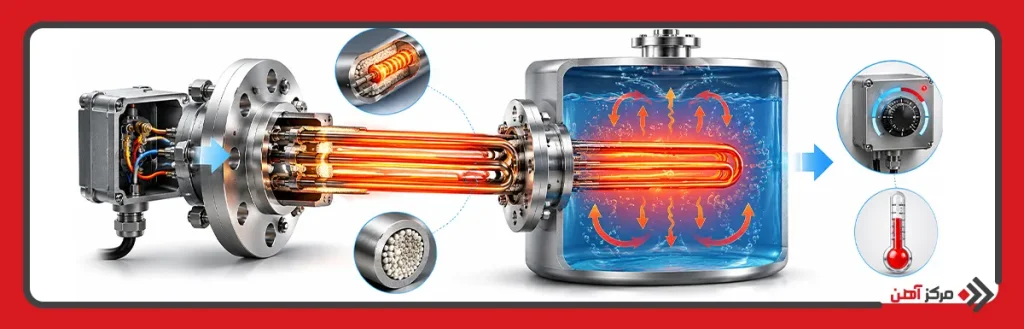

نحوه عملکرد المنت فلنج دار

عملکرد المنت فلنج دار بر پایه تبدیل انرژی الکتریکی به انرژی حرارتی است. زمانی که جریان برق وارد المنت می شود، مقاومت الکتریکی موجود در رشته داخلی باعث تولید گرما خواهد شد. این گرما از طریق مواد عایق دارای هدایت حرارتی مناسب به غلاف فلزی منتقل می شود و سپس به سیال یا محیط اطراف انتقال پیدا می کند. وجود فلنج در این ساختار علاوه بر ایجاد اتصال ایمن، باعث می شود نصب تجهیز روی مخازن و خطوط فرآیندی با آب بندی مناسب انجام شود.

در ساختار بیشتر المنت های فلنجی، سیم مقاومتی داخل غلاف فلزی قرار گرفته و فضای اطراف آن با اکسید منیزیم یا مواد مشابه پر می شود. این مواد هم نقش عایق الکتریکی دارند و هم انتقال حرارت را تسهیل می کنند. هنگامی که دمای المنت افزایش پیدا می کند، گرما بسته به نوع طراحی یا مستقیما به سیال منتقل می شود یا از طریق یک واسطه حرارتی انتقال پیدا می کند. به همین دلیل عملکرد مدل مستقیم و غیرمستقیم تفاوت هایی با یکدیگر دارد.

کنترل دما در این تجهیزات معمولا توسط ترموستات، سنسورهای حرارتی یا سیستم های کنترلی اتوماتیک انجام می شود. در بسیاری از سیستم های المنت فلنج دار صنعتی، امکان تنظیم دقیق دما و جلوگیری از افزایش بیش از حد حرارت وجود دارد تا هم مصرف انرژی کنترل شود و هم ایمنی تجهیزات افزایش پیدا کند. این موضوع به ویژه در سیستم های دارای المنت سه فاز فلنج دار اهمیت بیشتری پیدا می کند؛ زیرا توان بالاتر نیازمند کنترل دقیق تر فرآیند گرمایش است.

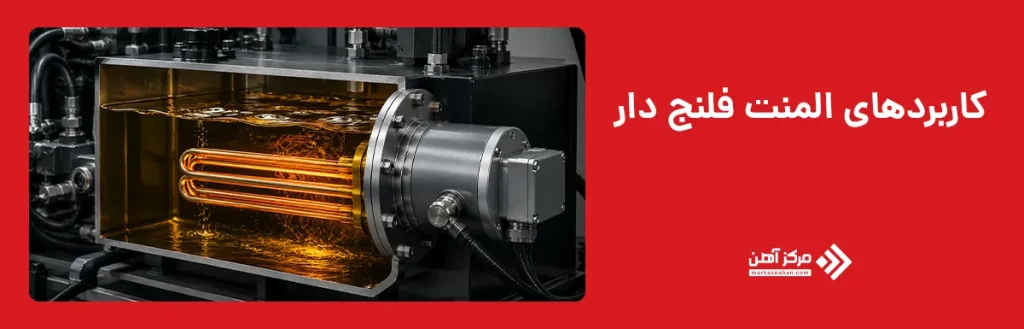

کاربردهای المنت فلنج دار

المنت فلنج دار به دلیل توان گرمایشی بالا، نصب آسان و قابلیت استفاده در شرایط متنوع، در بسیاری از صنایع به کار گرفته می شود. این تجهیزات تنها برای گرم کردن آب طراحی نشده اند و می توانند انواع سیالات، بخار و مواد فرآیندی را در شرایط کنترل شده گرم کنند. تنوع طراحی و امکان تولید در مدل های مختلف باعث شده استفاده از آنها در طیف گسترده ای از فرآیندهای صنعتی و تاسیساتی رایج باشد.

مهم ترین کاربردهای المنت فلنج دار عبارتند از:

گرمایش مخازن آب صنعتی و تاسیساتی
در آبگرمکن ها، منابع ذخیره و مخازن صنعتی برای تامین آب گرم مورد استفاده قرار می گیرد.

گرم کردن روغن های صنعتی
بسیاری از سیستم های هیدرولیکی و مخازن روغن از المنت فلنج دار روغن برای حفظ ویسکوزیته و عملکرد پایدار سیال استفاده می کنند.

صنایع نفت، گاز و پتروشیمی
برای گرمایش مواد فرآیندی، خطوط انتقال و مخازن ذخیره کاربرد گسترده ای دارد و در بسیاری از موارد از مدل های ضدانفجار استفاده می شود.

سیستم های تولید بخار و دیگ های بخار
المنت های سوپرهیتر و مدل های توان بالا برای افزایش دمای بخار و بهبود راندمان فرآیندهای حرارتی استفاده می شوند.

صنایع غذایی و دارویی
در خطوطی که نیاز به کنترل دقیق دما وجود دارد، مدل های غیرمستقیم کاربرد زیادی دارند.

صنایع شیمیایی
برای گرم کردن مواد حساس یا خورنده، به ویژه با استفاده از المنت فلنج دار استیل استفاده می شود.

کاربردهای تاسیساتی و ساختمانی
در برخی سیستم های گرمایشی و تجهیزات مرتبط با آب گرم صنعتی و نیمه صنعتی مورد استفاده قرار می گیرد.

مزایای استفاده از المنت فلنج دار

المنت های فلنجی به دلیل ساختار مهندسی شده و قابلیت استفاده در شرایط مختلف، به یکی از پرکاربردترین تجهیزات گرمایشی تبدیل شده اند. این تجهیزات علاوه بر راندمان حرارتی مناسب، امکان نصب و نگهداری ساده تری نسبت به برخی روش های گرمایش فراهم می کنند و در صنایع مختلف جایگاه مهمی دارند.

مهم ترین مزایای استفاده از المنت فلنج دار عبارتند از:

• راندمان حرارتی بالا
• نصب آسان روی مخازن و تجهیزات
• قابلیت آب بندی مناسب
• تنوع بالا در توان و ابعاد
• امکان تولید به صورت تک فاز و سه فاز
• قابلیت استفاده در محیط های خورنده
• امکان ساخت به صورت ضدانفجار
• کنترل دقیق دما
• سرعت مناسب در انتقال حرارت
• قابلیت تعمیر و تعویض آسان
• طول عمر بالا در صورت انتخاب صحیح
• سازگاری با کاربردهای صنعتی و تاسیساتی

عوامل موثر در انتخاب انواع المنت فلنج دار

انتخاب المنت مناسب تنها به توان حرارتی محدود نمی شود و باید مجموعه ای از عوامل فنی و محیطی مورد توجه قرار گیرد. نوع سیال، دمای کاری، فشار، شرایط نصب و جنس بدنه از مهم ترین پارامترهایی هستند که روی عملکرد و طول عمر تجهیز تاثیر می گذارند. برای مثال، در محیط های دارای رطوبت یا مواد خورنده معمولا استفاده از المنت فلنج دار استیل توصیه می شود تا مقاومت بیشتری در برابر زنگ زدگی و خوردگی ایجاد شود.

عامل مهم دیگر، نوع کاربرد و ظرفیت گرمایشی موردنیاز است. برخی فرآیندها به گرمایش سریع و مستقیم نیاز دارند و برخی دیگر کنترل تدریجی دما را ترجیح می دهند. به همین دلیل شناخت دقیق انواع المنت فلنج دار اهمیت زیادی دارد. در کاربردهای سنگین معمولا از المنت فلنج دار صنعتی یا المنت سه فاز فلنج دار استفاده می شود تا توان کافی برای گرمایش مخازن بزرگ یا خطوط فرآیندی تامین شود. همچنین در سیستم های مربوط به روانکارها و سیالات غلیظ، انتخاب المنت فلنج دار روغن می تواند عملکرد پایدارتر و راندمان بهتری ایجاد کند.

در نهایت، انتخاب المنت باید بر اساس نیاز واقعی پروژه و شرایط بهره برداری انجام شود. بررسی استانداردهای ایمنی، کیفیت ساخت، قابلیت تعمیر، شرایط نگهداری و هزینه های بلندمدت اهمیت زیادی دارد. هرچه شناخت دقیق تری از نوع کاربرد و ویژگی های فنی وجود داشته باشد، انتخاب نهایی منطقی تر خواهد بود و احتمال خرابی یا کاهش بازده سیستم نیز کمتر می شود.
