جوشکاری جرقه ای چیست و چگونه انجام می شود؟
دسترسی سریع به محتوای این مطلب
جوشکاری جرقه ای یکی از روش های پیشرفته اتصال فلزات است که با استفاده از حرارت حاصل از ایجاد جرقه بین دو قطعه فلزی و اعمال فشار مکانیکی، اتصال دائمی ایجاد می کند. این روش که در صنعت با نام جوش فلش نیز شناخته می شود، یکی از فرآیندهای مهم جوشکاری مقاومتی به شمار می رود و به دلیل سرعت بالا، کیفیت مناسب اتصال و عدم نیاز به مواد پرکننده، در صنایع مختلف مورد استفاده قرار می گیرد. شناخت نحوه عملکرد این روش برای تولیدکنندگان قطعات فلزی و فعالان حوزه ساخت و تولید اهمیت زیادی دارد؛ زیرا انتخاب روش مناسب جوشکاری می تواند روی کیفیت نهایی محصول تاثیر مستقیم داشته باشد. علاوه بر این، عوامل مختلفی مانند نوع فلز، تجهیزات مورد نیاز و شرایط بازار مواد اولیه مانند قیمت آهن در تصمیم گیری های صنعتی مرتبط با این فرآیند نقش دارند.
در فرآیندهای تولیدی، روش های مختلفی برای اتصال قطعات فلزی وجود دارد که هر کدام ویژگی ها و محدودیت های خاص خود را دارند. انواع جوشکاری بر اساس نحوه تامین حرارت، نوع انرژی مصرفی و مکانیزم ایجاد اتصال دسته بندی می شوند. جوشکاری جرقه ای به دلیل ایجاد حرارت مستقیم در محل اتصال، کنترل دقیق فرآیند و امکان اتصال قطعات با سطح مقطع مشابه، جایگاه ویژه ای در صنایع سنگین پیدا کرده است. این روش بیشتر برای تولید قطعاتی استفاده می شود که نیازمند استحکام بالا و دقت ابعادی مناسب هستند؛ به همین دلیل در ساخت ریل راه آهن، قطعات خودرو، تجهیزات صنعتی و سازه های فلزی کاربرد گسترده ای دارد.

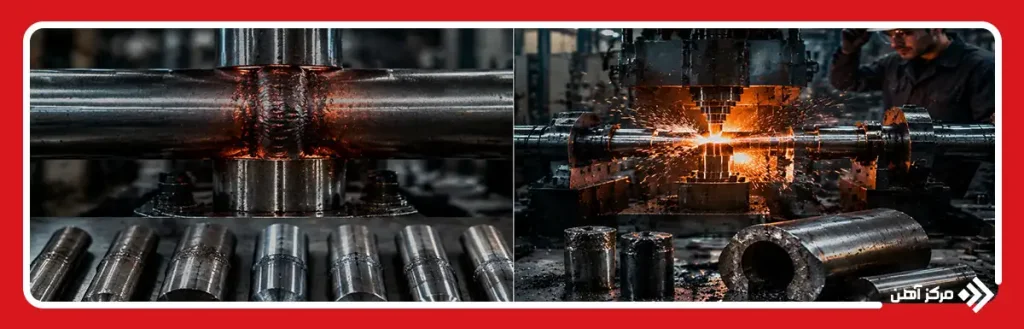

جوش جرقه ای یا جوش فلش چیست؟
جوش جرقه ای یا جوش فلش یک روش اتصال فلزات بر پایه مقاومت الکتریکی است که در آن دو قطعه فلزی در مقابل یکدیگر قرار گرفته و جریان الکتریکی از محل تماس آن ها عبور داده می شود. به دلیل مقاومت الکتریکی موجود در سطح تماس، حرارت زیادی ایجاد شده و بخشی از لبه قطعات به حالت نیمه مذاب یا مذاب نزدیک می شود. سپس با اعمال فشار، دو قطعه به یکدیگر فشرده شده و اتصال جوشی شکل می گیرد.
این فرآیند در گروه جوشکاری مقاومتی قرار می گیرد و تفاوت اصلی آن با بسیاری از روش های دیگر، تولید حرارت در خود محل اتصال بدون نیاز به قوس الکتریکی یا شعله خارجی است. در این روش، انرژی الکتریکی نقش اصلی را در ایجاد دمای لازم برای اتصال ایفا می کند و کنترل پارامترهایی مانند شدت جریان، زمان عبور جریان و مقدار فشار، کیفیت نهایی جوش را تعیین می کند.
یکی از کاربردهای مهم جوشکاری جرقه ای، اتصال قطعاتی است که باید مقاومت مکانیکی بالایی داشته باشند. برای مثال، در تولید برخی مقاطع فولادی، زنجیرها، ریل ها و قطعات ماشین آلات، این روش می تواند اتصال یکنواخت و مقاومی ایجاد کند. همچنین در فرآیند جوشکاری لب به لب، این تکنیک امکان اتصال دو قطعه با سطح مقطع مشابه را فراهم می کند و باعث کاهش نیاز به عملیات تکمیلی پس از جوش می شود.
برخلاف برخی روش های سنتی جوشکاری، در جوش جرقه ای معمولا از الکترود مصرفی یا مواد پرکننده استفاده نمی شود. این ویژگی باعث کاهش هزینه های مصرفی و افزایش سرعت تولید می شود. البته برای دستیابی به اتصال با کیفیت، تنظیم دقیق دستگاه و آماده سازی مناسب سطح قطعات اهمیت زیادی دارد؛ زیرا هرگونه آلودگی یا تنظیم نادرست می تواند باعث کاهش استحکام محل جوش شود.

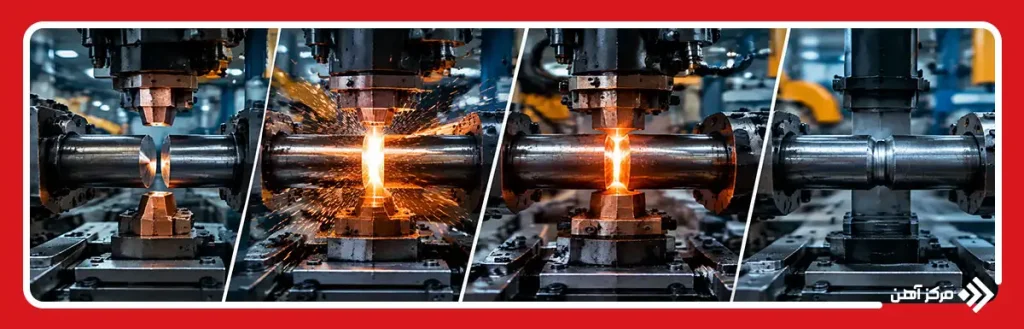

مراحل انجام جوشکاری جرقه ای چگونه است؟
فرآیند جوشکاری جرقه ای شامل چند مرحله متوالی است که هر کدام نقش مهمی در کیفیت اتصال نهایی دارند. در این روش، ابتدا قطعات فلزی در دستگاه مخصوص قرار گرفته و پس از تنظیم دقیق موقعیت آن ها، جریان الکتریکی و فشار مکانیکی به صورت کنترل شده اعمال می شود. تفاوت اصلی این روش با بسیاری از فرآیندهای جوشکاری در این است که حرارت مورد نیاز از مقاومت الکتریکی محل تماس دو قطعه ایجاد می شود و نیازی به استفاده از شعله یا قوس الکتریکی خارجی نیست.
مراحل انجام جوش جرقه ای معمولا شامل آماده سازی و قرارگیری قطعات، ایجاد جرقه و تولید حرارت، اعمال فشار برای ایجاد اتصال و در نهایت کنترل کیفیت محل جوش است. هر یک از این مراحل باید با دقت انجام شود؛ زیرا پارامترهایی مانند میزان جریان، زمان جرقه، سرعت نزدیک شدن قطعات و مقدار فشار نهایی می توانند روی استحکام اتصال تاثیر مستقیم داشته باشند.
در صنایع مختلف، دستگاه های جوش فلش با سیستم های کنترل دقیق، امکان تنظیم این پارامترها را فراهم می کنند. این موضوع باعث شده است که جوشکاری جرقه ای در خطوط تولید صنعتی که به سرعت و تکرارپذیری بالا نیاز دارند، کاربرد گسترده ای داشته باشد. در ادامه، هر مرحله از این فرآیند به صورت دقیق بررسی می شود.
قرارگیری و تنظیم قطعات فلزی
اولین مرحله در فرآیند جوشکاری جرقه ای، آماده سازی و قرار دادن قطعات فلزی در محل مناسب دستگاه است. در این مرحله، دو قطعه ای که قرار است به یکدیگر متصل شوند، در مقابل هم قرار گرفته و توسط فک های نگهدارنده دستگاه ثابت می شوند. هم راستایی دقیق قطعات اهمیت زیادی دارد؛ زیرا هرگونه انحراف یا فاصله نامناسب می تواند باعث کاهش کیفیت اتصال شود.
سطوح تماس قطعات نیز باید از آلودگی هایی مانند روغن، زنگ زدگی، گرد و غبار یا اکسیدهای فلزی پاک شوند. تمیزی سطح باعث عبور بهتر جریان الکتریکی و ایجاد حرارت یکنواخت در محل اتصال می شود. در برخی کاربردها، قبل از شروع فرآیند عملیات آماده سازی مکانیکی مانند برش دقیق یا صاف کردن سطح نیز انجام می شود.
تنظیم صحیح فاصله اولیه بین قطعات یکی از عوامل مهم در موفقیت جوش فلش است. این فاصله باید به اندازه ای باشد که جریان الکتریکی بتواند باعث ایجاد جرقه و افزایش دما شود، اما در عین حال کنترل فرآیند از دست نرود. به همین دلیل، تنظیمات اولیه دستگاه معمولا بر اساس نوع فلز، ابعاد قطعات و شرایط تولید انجام می شود.
ایجاد جرقه و تولید حرارت
پس از قرارگیری صحیح قطعات، جریان الکتریکی از طریق الکترودها یا فک های دستگاه به قطعات منتقل می شود. به دلیل وجود فاصله بسیار کم میان دو سطح فلزی، جریان عبوری باعث ایجاد جرقه های متوالی در محل اتصال می شود. این جرقه ها انرژی الکتریکی را به حرارت تبدیل کرده و دمای لبه های قطعات را تا نزدیکی نقطه ذوب افزایش می دهند.
در این مرحله، بخشی از سطح فلز به حالت خمیری یا نیمه مذاب درمی آید. حرارت تولید شده باید به صورت یکنواخت در سطح تماس توزیع شود تا اتصال نهایی دارای ساختار مناسب باشد. کنترل زمان ایجاد جرقه اهمیت زیادی دارد؛ زیرا افزایش بیش از حد آن می تواند باعث سوختگی سطح یا کاهش کیفیت اتصال شود.
مقدار جریان، سرعت حرکت قطعات و مدت زمان اعمال انرژی از مهم ترین پارامترهای این مرحله هستند. در دستگاه های مدرن جوشکاری جرقه ای، سیستم های کنترلی به صورت خودکار این پارامترها را تنظیم می کنند تا کیفیت اتصال در تولید انبوه حفظ شود.
اعمال فشار و تشکیل اتصال جوشی
پس از رسیدن قطعات به دمای مناسب، مرحله اعمال فشار آغاز می شود. در این مرحله، دو قطعه فلزی با نیروی مشخص به یکدیگر فشرده می شوند تا لایه های گرم شده و نرم شده در محل اتصال با هم ترکیب شوند. این فشار باعث حذف بخش های اکسید شده و ایجاد یک اتصال فلزی یکپارچه می شود.
یکی از ویژگی های مهم جوشکاری جرقه ای این است که اتصال نهایی معمولا بدون استفاده از فلز پرکننده ایجاد می شود. در واقع، خود فلز پایه در اثر حرارت و فشار به یکدیگر متصل می شود. این موضوع باعث می شود ترکیب شیمیایی محل جوش تا حد زیادی مشابه فلز اصلی باقی بماند.
میزان فشار اعمال شده باید به صورت دقیق کنترل شود؛ زیرا فشار کم ممکن است باعث ایجاد اتصال ناقص شود و فشار بیش از حد نیز می تواند موجب تغییر شکل قطعات شود. به همین دلیل، دستگاه های جوش فلش صنعتی معمولا دارای سیستم های هیدرولیکی یا مکانیکی دقیق برای کنترل نیروی اعمالی هستند.
خنک شدن و کنترل کیفیت جوش
پس از پایان مرحله اتصال، قطعات باید به صورت کنترل شده خنک شوند تا ساختار فلزی محل جوش تثبیت شود. سرعت سرد شدن می تواند روی خواص مکانیکی اتصال تاثیر داشته باشد؛ بنابراین در برخی کاربردهای حساس، فرآیند خنک کاری نیز تحت کنترل انجام می شود.
پس از سرد شدن، محل اتصال مورد بررسی قرار می گیرد تا کیفیت جوش تایید شود. این بررسی ممکن است شامل کنترل ظاهری، اندازه گیری ابعاد، آزمایش های مکانیکی یا آزمون های غیرمخرب مانند تست اولتراسونیک باشد. هدف از این کنترل ها، اطمینان از عدم وجود ترک، حفره یا نقص داخلی در اتصال است.
در تولید صنعتی، کنترل کیفیت اهمیت ویژه ای دارد؛ زیرا بسیاری از قطعات جوش داده شده با این روش در شرایط بارگذاری بالا مورد استفاده قرار می گیرند. به همین دلیل، رعایت استانداردهای تولید و تنظیم دقیق دستگاه نقش مهمی در افزایش دوام و عملکرد اتصال جوشی دارد.
کاربرد جوشکاری جرقه ای در صنایع مختلف
جوشکاری جرقه ای به دلیل سرعت بالا، استحکام مناسب و قابلیت اتصال قطعات با سطح مقطع مشابه، در صنایع مختلف مورد استفاده قرار می گیرد. این روش به ویژه در تولید انبوه قطعات فلزی کاربرد دارد؛ زیرا امکان ایجاد اتصالات یکنواخت و تکرارپذیر را فراهم می کند. از این فرآیند در بسیاری از خطوط تولیدی که نیاز به اتصال سریع و مقاوم دارند، استفاده می شود.
یکی از مهم ترین حوزه های استفاده از جوشکاری جرقه ای، صنعت راه آهن است. اتصال ریل های فولادی به یکدیگر معمولا نیازمند روشی است که بتواند مقاومت مکانیکی بالا و دوام طولانی ایجاد کند. جوش فلش به دلیل ایجاد اتصال یکپارچه، گزینه مناسبی برای این کاربرد محسوب می شود.
مهم ترین کاربردهای این روش عبارتند از:
| صنعت | کاربرد جوشکاری جرقه ای |
| راه آهن | اتصال ریل های فولادی |
| خودروسازی | تولید قطعات فلزی و شاسی |
| ماشین سازی | اتصال قطعات صنعتی |
| صنایع فولادی | اتصال میلگرد و مقاطع فلزی |
| تولید ابزار | ساخت قطعات مقاوم فلزی |
در بسیاری از فرآیندهای جوشکاری صنعتی، انتخاب روش مناسب تاثیر زیادی بر هزینه تولید، کیفیت محصول و سرعت ساخت دارد. به همین دلیل جوشکاری جرقه ای در کارخانه هایی که تولید مداوم و تیراژ بالا دارند، جایگاه مهمی پیدا کرده است.
چه فلزاتی با جوشکاری جرقه ای قابل اتصال هستند؟
جوشکاری جرقه ای برای اتصال طیف گسترده ای از فلزات مورد استفاده قرار می گیرد، اما بهترین عملکرد آن زمانی است که قطعات دارای ترکیب شیمیایی مشابه یا نزدیک به یکدیگر باشند. این روش به دلیل ایجاد حرارت مستقیم در محل اتصال، قابلیت اتصال فلزاتی با رسانایی الکتریکی مناسب و قابلیت تغییر شکل در حالت گرم را دارد. فولادهای کربنی، فولادهای کم آلیاژ، برخی فولادهای ضد زنگ و آلیاژهای نیکل از جمله موادی هستند که می توان آن ها را با این فرآیند به یکدیگر متصل کرد.
فولاد یکی از رایج ترین فلزات مورد استفاده در جوش جرقه ای است؛ زیرا این ماده علاوه بر مقاومت مکانیکی مناسب، رفتار مطلوبی در برابر حرارت و فشار اعمال شده در فرآیند دارد. در صنایع مختلف، اتصال مقاطع فولادی مانند میلگردها، ریل ها، سیم ها و قطعات ماشین کاری شده با این روش انجام می شود.
مهم ترین فلزات قابل اتصال با جوشکاری جرقه ای عبارتند از:
| فلز یا آلیاژ | کاربرد اتصال با جوش جرقه ای |
| فولاد کربنی | قطعات صنعتی، سازه ها و تجهیزات فلزی |
| فولاد آلیاژی | قطعات مقاوم در برابر فشار و سایش |
| فولاد ضد زنگ | تجهیزات صنعتی و قطعات مقاوم به خوردگی |
| آلیاژهای نیکل | قطعات مقاوم در برابر دمای بالا |
| آلومینیوم | برخی قطعات سبک صنعتی با شرایط خاص |
البته اتصال فلزات غیر مشابه با این روش نیازمند بررسی دقیق پارامترهایی مانند نقطه ذوب، ضریب انبساط حرارتی و هدایت الکتریکی است. در صورتی که اختلاف خواص دو فلز زیاد باشد، ممکن است اتصال ایجاد شده کیفیت مطلوبی نداشته باشد یا مشکلاتی مانند ترک خوردگی در محل جوش ایجاد شود.
به همین دلیل، پیش از استفاده از جوشکاری جرقه ای برای یک کاربرد خاص، مهندسان معمولا ترکیب شیمیایی فلزات، شرایط کاری قطعه و میزان بارگذاری مورد انتظار را بررسی می کنند تا بهترین تنظیمات دستگاه انتخاب شود.
مزایا و معایب جوشکاری جرقه ای چیست؟
جوشکاری جرقه ای به دلیل سرعت بالا، کیفیت مناسب اتصال و قابلیت استفاده در خطوط تولید صنعتی، یکی از روش های پرکاربرد اتصال فلزات محسوب می شود. این روش در مقایسه با بسیاری از فرآیندهای سنتی جوشکاری، نیاز کمتری به تجهیزات مصرفی دارد و می تواند اتصالاتی با استحکام بالا ایجاد کند.
یکی از مهم ترین مزایای این روش، عدم نیاز به الکترود یا فلز پرکننده است. در واقع، اتصال قطعات با استفاده از حرارت ایجاد شده توسط جریان الکتریکی و فشار مکانیکی انجام می شود. این ویژگی باعث کاهش هزینه های عملیاتی و افزایش سرعت تولید در کارخانه ها خواهد شد. همچنین به دلیل تمرکز حرارت در محل اتصال، تغییرات حرارتی در قطعات نسبت به برخی روش های دیگر کمتر است.
مزایای جوشکاری جرقه ای
- سرعت بالای فرآیند اتصال: جوشکاری جرقه ای در زمان کوتاهی انجام می شود و برای خطوط تولید با حجم کاری بالا گزینه مناسبی است.
- عدم نیاز به مواد مصرفی: در این روش معمولا از الکترود، سیم جوش یا فلز پرکننده استفاده نمی شود که باعث کاهش هزینه های تولید خواهد شد.
- ایجاد اتصال مقاوم و یکپارچه: حرارت و فشار همزمان باعث ایجاد اتصال قوی بین قطعات فلزی می شود که مقاومت مناسبی در برابر نیروهای مکانیکی دارد.
- قابلیت اتوماسیون در تولید صنعتی: دستگاه های جوش فلش قابلیت اتصال به سیستم های کنترل خودکار را دارند و کیفیت جوش در تولید انبوه حفظ می شود.
- کاهش تغییر شکل حرارتی قطعات: به دلیل تمرکز حرارت در محل اتصال، بخش های اطراف جوش کمتر تحت تاثیر گرما قرار می گیرند.
- مناسب برای تولید قطعات با تیراژ بالا: این روش در صنایعی مانند خودروسازی، راه آهن و ماشین سازی که سرعت تولید اهمیت دارد، کاربرد گسترده ای دارد.
معایب جوشکاری جرقه ای
- هزینه اولیه بالای تجهیزات: دستگاه های جوشکاری جرقه ای معمولا پیچیده و گران هستند و برای استفاده صنعتی نیاز به سرمایه گذاری اولیه دارند.
- نیاز به تنظیم دقیق دستگاه: پارامترهایی مانند شدت جریان، زمان جرقه و میزان فشار باید به درستی تنظیم شوند؛ زیرا کوچک ترین خطا می تواند کیفیت اتصال را کاهش دهد.
- محدودیت در اتصال برخی فلزات: همه فلزات قابلیت جوشکاری با این روش را ندارند و سازگاری خواص فیزیکی و شیمیایی فلزات باید بررسی شود.
- نیاز به اپراتور متخصص: اگرچه بسیاری از تجهیزات مدرن به صورت خودکار کار می کنند، اما تنظیم، کنترل و ارزیابی کیفیت جوش به دانش فنی نیاز دارد.
- ایجاد جرقه و پاشش فلز: در زمان انجام فرآیند ممکن است جرقه و ذرات داغ فلزی ایجاد شود که رعایت نکات ایمنی را ضروری می کند.
در مجموع، جوشکاری جرقه ای زمانی بهترین عملکرد را دارد که برای کاربرد مناسب انتخاب شود. این روش در صنایع بزرگ که سرعت تولید، استحکام اتصال و یکنواختی کیفیت اهمیت دارد، می تواند یکی از گزینه های موثر برای اتصال قطعات فلزی باشد.
جوشکاری جرقه ای یکی از روش های پیشرفته اتصال فلزات است که با استفاده از حرارت حاصل از مقاومت الکتریکی و اعمال فشار مکانیکی، اتصال دائمی بین قطعات ایجاد می کند. این فرآیند که با نام جوش فلش نیز شناخته می شود، به دلیل سرعت بالا، کیفیت مناسب و عدم نیاز به مواد مصرفی مانند الکترود، در صنایع مختلف کاربرد گسترده ای پیدا کرده است.
مراحل اصلی این روش شامل تنظیم قطعات، ایجاد جرقه و حرارت، اعمال فشار و کنترل کیفیت نهایی است. رعایت دقیق هر مرحله تاثیر مستقیمی بر استحکام و دوام اتصال دارد. جوشکاری جرقه ای بیشتر برای اتصال فولادها، قطعات صنعتی، ریل های راه آهن و محصولات تولید انبوه استفاده می شود.
با وجود مزایایی مانند سرعت بالا و قابلیت اتوماسیون، این روش نیازمند تجهیزات تخصصی و کنترل دقیق پارامترهای فرآیند است. بنابراین انتخاب صحیح دستگاه، آماده سازی مناسب قطعات و بررسی ویژگی های فلز پایه، نقش مهمی در دستیابی به یک اتصال با کیفیت دارد.
سوالات متداول
جوشکاری جرقه ای بیشتر برای قطعات فلزی با سطح مقطع مشابه مانند ریل، میلگرد، سیم، لوله و قطعات تولید انبوه صنعتی مناسب است. این روش در مواردی که استحکام و سرعت اتصال اهمیت دارد، عملکرد بسیار خوبی دارد.
خیر، در این روش معمولا از الکترود مصرفی یا فلز پرکننده استفاده نمی شود و اتصال با حرارت ناشی از جریان الکتریکی و فشار مکانیکی ایجاد می شود.
این دستگاه با عبور جریان الکتریکی از محل تماس دو قطعه، حرارت لازم را ایجاد می کند. سپس با اعمال فشار، سطوح گرم شده به یکدیگر متصل شده و جوش نهایی شکل می گیرد.
بله، فولادهای کربنی، کم آلیاژ و برخی فولادهای آلیاژی از رایج ترین موادی هستند که با این روش به یکدیگر متصل می شوند. کیفیت اتصال به نوع فولاد و تنظیمات دستگاه بستگی دارد.
مقاومت اتصال جوش فلش می تواند بسیار بالا باشد و در بسیاری از کاربردها نزدیک به مقاومت فلز پایه عمل کند. کیفیت نهایی به پارامترهای جوش، جنس فلز و کنترل فرآیند وابسته است.
بله، اگرچه بسیاری از دستگاه های جدید دارای کنترل خودکار هستند، اما تنظیم صحیح دستگاه، انتخاب پارامترهای مناسب و بررسی کیفیت اتصال به دانش و تجربه اپراتور نیاز دارد.
