تسمه قالب بندی یا تسمه بولت چیست؟
دسترسی سریع به محتوای این مطلب
تسمه قالب بندی یکی از اجزای اتصال دهنده در سیستم قالب بندی دیوارهای بتنی است که برای مهار دو صفحه قالب روبه روی یکدیگر و حفظ فاصله طراحی شده میان آن ها به کار می رود. هنگام بتن ریزی، بتن تازه فشار جانبی قابل توجهی به قالب وارد می کند و اگر اتصال میان پنل ها مناسب نباشد، احتمال باز شدن درزها، تغییر ضخامت دیوار، شکم دادن قالب یا حتی فروپاشی موضعی سیستم وجود دارد. این قطعه فلزی باریک با عبور از میان دو سمت قالب و درگیر شدن با گوه، پین یا اجزای قفل کننده، نیروی کششی حاصل از فشار بتن را تحمل می کند. انتخاب آن تنها بر اساس قیمت آهن منطقی نیست؛ زیرا کیفیت ورق، یکنواختی ضخامت، مقاومت کششی، محل سوراخ ها و تناسب طول تسمه با ضخامت عضو بتنی، مستقیما بر ایمنی و کیفیت سطح نهایی بتن اثر می گذارند.
در اجرای دیوار، فونداسیون نواری، مخزن، کانال و اعضای مشابه، تسمه نقش یک فاصله نگهدار دقیق را نیز دارد. به همین دلیل طول مفید آن باید با ضخامت مورد نظر دیوار و ساختار پنل ها هماهنگ باشد. هزینه تجهیزات قالب بندی در پروژه فقط به خرید پنل محدود نمی شود و عواملی مانند اتصالات، پشت بندها، گوه ها و تسمه ها نیز در برآورد نهایی تاثیر دارند. مقایسه قیمت قالب بتن سقف با تجهیزات قالب دیوار نشان می دهد که نوع عضو، فشار بتن تازه، روش مهاربندی و تعداد دفعات استفاده، ترکیب هزینه ها را تغییر می دهد. در کاربردهای رایج، این محصول با نام های تسمه بولت، بولت تسمه ای و تسمه اتصال قالب نیز شناخته می شود. شناخت سازوکار قطعه، مشخصات فنی و محدودیت های استفاده کمک می کند تا مجری به جای انتخاب تجربی، اتصال متناسب با ابعاد قالب، سرعت بتن ریزی و شرایط کارگاه را انتخاب کند.

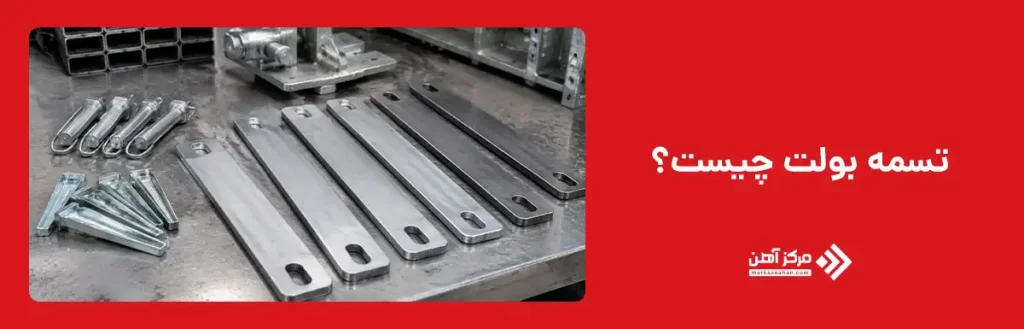

تسمه بولت چیست؟
برای پاسخ دقیق به پرسش تسمه بولت چیست باید آن را یک عضو کششی تخت در سیستم قالب بندی تعریف کرد. این قطعه معمولا از ورق فولادی برش خورده ساخته می شود و در دو انتها دارای سوراخ یا شیارهایی است که پین و گوه در آن قرار می گیرند. تسمه از میان فاصله میان پنل های روبه رو عبور می کند و پس از قفل شدن، اجازه دور شدن قالب ها از یکدیگر را نمی دهد. در فرایند قالب بندی بتن، موقعیت تسمه ها باید بر مبنای نقشه چیدمان پنل، فشار طراحی بتن تازه و ظرفیت مجاز اتصال تعیین شود. بنابراین تسمه یک قطعه فرعی کم اهمیت نیست؛ بلکه بخشی از مسیر انتقال بار از رویه قالب به اتصالات و سپس پشت بندها محسوب می شود. هرگونه ضعف در جنس، سوراخ کاری یا نصب آن می تواند سبب تغییر شکل سیستم و ایجاد ناهمواری در سطح بتن شود.
تفاوت اصلی تسمه بولت با بولت های رزوه دار در شکل مقطع، روش قفل شدن و غالبا امکان بازیابی آن است. بولت رزوه دار معمولا با مهره و واشر کار می کند و در بعضی سیستم ها داخل غلاف قرار می گیرد تا پس از بتن ریزی خارج شود؛ اما تسمه تخت در بسیاری از اجراها داخل مقطع باقی می ماند و بخش بیرون زده آن پس از باز کردن قالب بریده می شود. هماهنگی این قطعه با قالب فلزی بتن اهمیت زیادی دارد، زیرا فاصله سوراخ ها، نوع گوه و فرم لبه پنل باید با تسمه سازگار باشد. محصولی که از نظر طول مناسب است اما شیار آن با پین سیستم تطابق ندارد، اتصال مطمئنی ایجاد نمی کند. در بازار، عبارت تسمه بولت قالب بندی معمولا به همین نوار فولادی تخت اشاره دارد که برای کنترل فاصله و تحمل نیروی کششی قالب های دو طرفه استفاده می شود.
تسمه بولت قالب بندی چگونه عمل می کند؟
عملکرد تسمه بر پایه تبدیل فشار جانبی بتن تازه به نیروی کششی در اتصال است. زمانی که بتن داخل قالب ریخته و متراکم می شود، به دیواره های قالب فشار وارد می کند. پنل ها تمایل دارند از هم دور شوند، اما تسمه بولت قالب بندی میان دو سمت کشیده شده و با قفل شدن در لبه پنل، این حرکت را محدود می کند. بار از سطح قالب به پروفیل های تقویتی، سپس به پین و گوه و در نهایت به تسمه منتقل می شود. ظرفیت واقعی سیستم فقط به مقاومت خود تسمه وابسته نیست؛ ضعیف ترین بخش مسیر باربری، از جمله گوه نامناسب، سوراخ تغییر شکل یافته یا پنل فرسوده، می تواند ظرفیت کل اتصال را کاهش دهد. به همین علت، در نظر گرفتن ابعاد قالب فلزی بتن به تنهایی برای تعیین آرایش اتصالات کافی نیست و باید ارتفاع بتن ریزی، سرعت پر کردن قالب، اسلامپ، دمای بتن و روش ویبره نیز در تصمیم گیری لحاظ شوند.
در قالب های دیواری، تسمه ها معمولا در ردیف های افقی و عمودی منظم نصب می شوند تا فشار در سطح پنل توزیع شود. فشار بتن تازه در بخش های پایین دیوار بیشتر است؛ بنابراین ممکن است فاصله اتصالات در پایین عضو کمتر از قسمت های بالاتر در نظر گرفته شود. با این حال فاصله نهایی باید مطابق طراحی سیستم قالب و دستورالعمل سازنده تعیین شود، نه بر اساس یک عدد ثابت برای تمام پروژه ها. بولت تسمه ای همچنین ضخامت نهایی دیوار را کنترل می کند، زیرا فاصله میان نقاط درگیری دو سر آن متناسب با عرض مقطع انتخاب می شود. اگر تسمه کوتاه باشد پنل ها به داخل کشیده می شوند و اگر بیش از حد بلند باشد، بازشدگی قالب و افزایش ضخامت بتن محتمل است. بنابراین عملکرد صحیح نتیجه انتخاب ابعاد مناسب، نصب دقیق و کنترل مرحله ای هنگام بتن ریزی است.
مشخصات و ابعاد تسمه بولت
مشخصات تسمه قالب بندی بتن شامل طول کل، طول مفید، عرض نوار، ضخامت ورق، شکل و فاصله شیارها، کیفیت لبه برش و مقاومت کششی است. طول مفید به فاصله ای گفته می شود که پس از درگیری دو سر تسمه با پنل ها، ضخامت واقعی دیوار را تعیین می کند. در سفارش محصول باید مشخص شود عدد اعلام شده طول کل است یا ضخامت دیوار مورد نظر؛ زیرا وجود قسمت های بیرون زده برای نصب گوه باعث تفاوت این دو مقدار می شود. عرض و ضخامت تسمه نیز بر سطح مقطع و ظرفیت کششی اثر دارند. افزایش ضخامت بدون کنترل کیفیت فولاد لزوما تضمین کننده عملکرد بهتر نیست و یکنواختی ورق، نبود ترک در اطراف سوراخ و دقت پانچ اهمیت مشابهی دارند. تسمه باید صاف، بدون تابیدگی شدید و عاری از خوردگی عمیق باشد تا به راحتی در محل خود قرار گیرد.
ابعاد تسمه ها میان تولیدکنندگان و سیستم های قالب متفاوت است و نباید یک اندازه را استاندارد قطعی همه پروژه ها دانست. در بازار ممکن است طول های متنوع برای دیوارهای باریک تا مقاطع ضخیم عرضه شود و ضخامت ورق نیز بر اساس ظرفیت مورد نیاز تغییر کند. برای انتخاب صحیح، ابتدا ضخامت دیوار، ضخامت رویه یا قاب پنل، نوع قفل و مقدار بیرون زدگی لازم تعیین می شود. سپس ظرفیت اتصال با فشار طراحی قالب کنترل خواهد شد. جدول زیر نمونه ای از پارامترهای مهم سفارش را نشان می دهد و اعداد نهایی باید از نقشه اجرایی و کاتالوگ سیستم استخراج شوند.
| پارامتر | نقش در انتخاب | نکته کنترلی |
|---|---|---|
| طول مفید | تعیین ضخامت نهایی دیوار | با ضخامت مقطع و جزئیات پنل تطبیق داده شود |
| ضخامت و عرض | تعیین سطح مقطع کششی | بر اساس ظرفیت مجاز سیستم انتخاب شود |
| شکل شیار | درگیری با پین و گوه | با نوع اتصال قالب کاملا سازگار باشد |
| کیفیت ورق | مقاومت و دوام اتصال | فاقد ترک، خوردگی عمیق و تغییر شکل باشد |
| فاصله نصب | توزیع فشار بتن تازه | طبق طرح قالب و شرایط بتن ریزی تعیین شود |

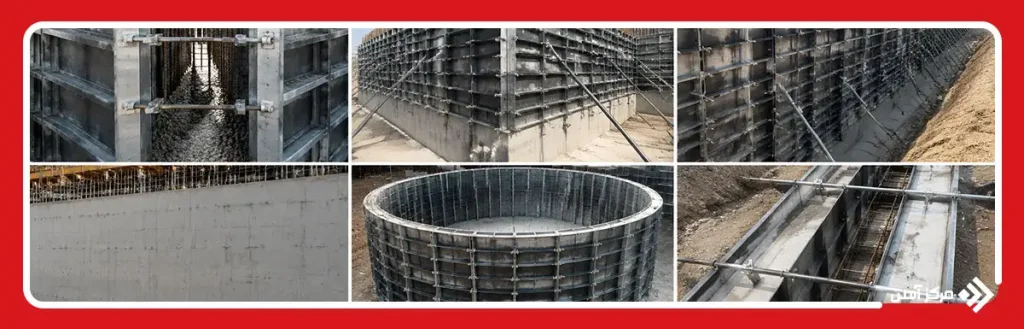

کاربرد تسمه قالب بندی
مهم ترین کاربرد تسمه فلزی قالب بندی مهار قالب های دو طرفه دیوار بتنی است، اما دامنه استفاده آن به دیوارهای ساده محدود نمی شود. در دیوارهای پیرامونی، دیوار حائل، مخازن، کانال های بتنی، کلاف ها، شناژها و برخی فونداسیون های نواری می توان از سیستم های تسمه ای متناسب استفاده کرد. در هر کاربرد، وجود فضای دسترسی در دو سمت، شکل پنل، ضخامت عضو و امکان قطع بخش بیرون زده پس از باز کردن قالب بررسی می شود. این قطعه برای سیستم هایی مناسب است که پنل و گوه مخصوص تسمه را دارند و استفاده از آن در قالبی که برای بولت رزوه دار طراحی شده، بدون تایید فنی توصیه نمی شود. مزیت اصلی در پروژه های تکرارشونده، سرعت اتصال و سادگی کنترل فاصله میان دو پنل است.
یکی از کاربردهای حساس، تسمه بولت دیوار برشی است. دیوار برشی معمولا تراکم آرماتور بالایی دارد و عبور تسمه باید پیش از بسته شدن کامل شبکه میلگرد هماهنگ شود تا قطعه با آرماتورهای اصلی، میلگردهای مرزی یا بازشوها تداخل نداشته باشد. همچنین محل باقی ماندن تسمه در بتن و نحوه ترمیم نقطه برش باید با الزامات دوام و پوشش بتن هماهنگ شود. در سازه های آب بند یا محیط های خورنده، استفاده از تسمه معمولی بدون جزئیات آب بندی می تواند مسیر بالقوه نفوذ رطوبت ایجاد کند. بنابراین برای مخازن و دیوارهای زیرزمین، جزئیات پروژه و نظر طراح تعیین کننده است. به طور کلی، تسمه برای قالب بندی زمانی انتخاب مناسبی است که سیستم قالب برای آن طراحی شده و ظرفیت، فاصله و روش نصب آن به صورت مهندسی کنترل شده باشد.
نحوه نصب تسمه بولت قالب بندی
نصب صحیح تسمه از چیدمان پنل های سمت اول آغاز می شود. پس از شاقول و تثبیت اولیه قالب، محل ردیف های تسمه مطابق نقشه مشخص می شود و تسمه ها در ارتفاع های تعیین شده قرار می گیرند. شبکه آرماتور و اسپیسرها باید طوری تنظیم شوند که تسمه بدون خم شدن یا فشار نامتعارف عبور کند. سپس پنل های سمت دوم نصب شده و دو سر تسمه از شیارهای متناظر خارج می شوند. پین و گوه در هر دو طرف قرار می گیرد و به اندازه ای محکم می شود که اتصال کامل باشد، اما ضربه بیش از حد موجب تغییر شکل شیار، کشیدگی تسمه یا فرورفتگی پنل نشود. پس از تکمیل ردیف ها، فاصله داخلی قالب در چند نقطه اندازه گیری و شاقولی دیوار کنترل می شود.
پیش از بتن ریزی باید تمام گوه ها، پشت بندها، جک های شاقول کننده و درزهای پنل بازبینی شوند. حین بتن ریزی، پر کردن قالب به صورت لایه ای و یکنواخت انجام می شود تا یک ناحیه تحت فشار ناگهانی قرار نگیرد. اپراتور ویبراتور نباید شیلنگ را به تسمه یا بدنه قالب تکیه دهد. اگر نشانه ای از باز شدن درز، حرکت گوه یا تغییر شکل پنل دیده شد، بتن ریزی در آن محدوده متوقف و اتصال اصلاح می شود. پس از رسیدن بتن به مقاومت لازم برای باز کردن قالب، گوه ها آزاد و پنل ها جدا می شوند. در سیستم های تسمه ماندگار، قسمت بیرون زده با ابزار مناسب بریده و محل آن با ملات ترمیمی سازگار پوشانده می شود.
- کنترل تطابق طول تسمه با ضخامت دیوار پیش از نصب
- قرار دادن تسمه ها در ردیف های مشخص شده در طرح قالب
- قفل کردن دو سر قطعه با پین و گوه سالم و هم سایز
- اندازه گیری فاصله داخلی قالب و کنترل شاقولی
- بازرسی اتصالات در تمام مدت بتن ریزی و ویبره
مزایا و معایب تسمه قالب بندی
تسمه قالب بندی در سیستم سازگار می تواند سرعت مونتاژ را افزایش دهد، زیرا اتصال آن با پین و گوه ساده است و برای بستن هر نقطه به مهره کاری طولانی نیاز ندارد. شکل تخت قطعه، حمل و انبارش را آسان می کند و طول مشخص آن به کنترل ضخامت دیوار کمک می کند. در پروژه هایی با ابعاد تکراری، سفارش تسمه در اندازه های از پیش تعیین شده خطای اندازه گیری کارگاهی را کاهش می دهد. همچنین هزینه اولیه آن در برخی سیستم ها نسبت به مجموعه بولت، مهره، واشر و غلاف کمتر است. با وجود این مزایا، ارزیابی اقتصادی باید مصرفی یا ماندگار بودن قطعه، هزینه بریدن سرهای بیرون زده و ترمیم محل آن ها، میزان ضایعات و امکان استفاده مجدد از سایر اتصالات را نیز در نظر بگیرد.
مهم ترین محدودیت این است که بسیاری از تسمه های تخت پس از بتن ریزی داخل عضو باقی می مانند و فقط سر آن ها بریده می شود؛ بنابراین خود تسمه معمولا مانند بولت رزوه دار قابل بازیابی کامل نیست. محل قطع نیز به ترمیم دقیق نیاز دارد تا از زنگ زدگی سطحی، لکه روی بتن یا نفوذ رطوبت جلوگیری شود. تنوع ابعادی زیاد می تواند باعث اشتباه در انبار و نصب شود و استفاده از تسمه کوتاه یا بلند، ضخامت دیوار را تغییر دهد. این روش در سازه های آب بند، بتن نما یا محیط خورنده ممکن است نیازمند جزئیات خاص باشد. علاوه بر این، تسمه معیوب یا گوه فرسوده ظرفیت اتصال را کاهش می دهد و تعمیر کارگاهی بدون کنترل فنی می تواند خطرناک باشد.
| مزایا | معایب |
|---|---|
| نصب سریع و ساده در سیستم سازگار | غالبا باقی ماندن بدنه تسمه در بتن |
| کنترل مناسب ضخامت دیوار | نیاز به برش و ترمیم محل خروج |
| انبارش و حمل آسان | حساسیت به اشتباه در طول انتخابی |
| کاهش تعداد اجزای اتصال | محدودیت در پروژه های آب بند یا خورنده |
نکات مهم هنگام خرید تسمه بولت
خرید تسمه باید از تعیین نیاز فنی پروژه شروع شود، نه انتخاب ارزان ترین محصول موجود. خریدار باید ضخامت دیوار، نوع پنل، مدل پین و گوه، آرایش سوراخ های قالب، تعداد نقاط اتصال و ظرفیت مورد نیاز را مشخص کند. نمونه تسمه بهتر است پیش از سفارش عمده روی پنل واقعی آزمایش شود تا شیارها بدون لقی نامتعارف با گوه درگیر شوند. طول مفید، طول کل، عرض و ضخامت باید در پیش فاکتور به صورت جداگانه درج شوند. همچنین سطح تسمه از نظر زنگ زدگی عمیق، پلیسه برنده، تابیدگی و ترک اطراف پانچ بررسی شود. لبه های تیز می توانند هنگام نصب خطر بریدگی ایجاد کنند و پلیسه اطراف سوراخ مانع نشستن کامل گوه شود.
برای پروژه های بزرگ، کنترل نمونه یا دریافت گزارش آزمون کشش می تواند اطمینان بیشتری ایجاد کند. ظرفیت اعلامی تولیدکننده باید به صورت بار مجاز قابل استفاده در طراحی مشخص باشد و صرفا عدد گسیختگی نهایی ملاک فاصله گذاری قرار نگیرد. بسته بندی بر اساس طول و کدگذاری دسته ها از اختلاط تسمه های مشابه جلوگیری می کند. تعداد سفارش نیز باید با پرت برش، آسیب احتمالی و توالی اجرای دیوارها هماهنگ باشد. در نهایت، اصالت و کیفیت گوه و پین به اندازه خود تسمه اهمیت دارد؛ زیرا اتصال مجموعه ای است و ضعف هر جزء عملکرد کل را محدود می کند. نگهداری تسمه ها در محل خشک و روی پالت، از خوردگی و تغییر شکل پیش از مصرف جلوگیری خواهد کرد.
- تعیین دقیق طول مفید متناسب با ضخامت دیوار
- کنترل ضخامت، عرض و کیفیت ورق
- تطبیق شیار تسمه با پین و گوه قالب
- بررسی ظرفیت مجاز کششی و کیفیت پانچ
- خرید نمونه و آزمایش روی پنل پیش از سفارش عمده
- تفکیک و کدگذاری تسمه ها بر اساس اندازه
تسمه قالب بندی یا تسمه بولت یکی از مهم ترین اتصالات در سیستم قالب بندی بتن است که وظیفه حفظ فاصله دقیق میان قالب ها و مقابله با فشار جانبی بتن تازه را بر عهده دارد. انتخاب صحیح این قطعه بر اساس ضخامت دیوار، نوع قالب، ظرفیت باربری و کیفیت ساخت، تاثیر مستقیمی بر ایمنی اجرا، دقت ابعادی سازه و کیفیت سطح نهایی بتن دارد. همچنین نصب اصولی و استفاده از تسمه متناسب با مشخصات فنی پروژه، احتمال تغییر شکل قالب، نشت شیره بتن و بروز خطاهای اجرایی را به حداقل می رساند. بنابراین اگر قصد اجرای یک پروژه بتنی با کیفیت و دوام بالا را دارید، شناخت ویژگی ها، کاربردها و نکات خرید تسمه بولت می تواند به شما کمک کند تا سیستم قالب بندی مطمئن تر، اقتصادی تر و مطابق با استانداردهای فنی انتخاب کنید.
سؤالات متداول
بیشترین کاربرد آن در مهار قالب های دو طرفه دیوار، دیوار برشی، فونداسیون نواری، مخزن و کانال بتنی است. نوع سیستم قالب و جزئیات طراحی باید استفاده از تسمه را پشتیبانی کند.
طول مفید بر اساس ضخامت دیوار و ساختار پنل تعیین می شود و عرض و ضخامت بر ظرفیت کششی اثر دارند. فاصله نصب نیز باید طبق فشار بتن تازه و طرح قالب مشخص شود.
این قطعه معمولا از ورق فولادی با قابلیت تحمل نیروی کششی و پانچ مناسب تولید می شود. کیفیت فولاد، یکنواختی ضخامت و سلامت ناحیه سوراخ ها اهمیت زیادی دارد.
تسمه میان دو پنل روبه رو قرار می گیرد و دو سر آن با پین و گوه قفل می شود. پیش از بتن ریزی، فاصله داخلی قالب، شاقولی و استحکام همه اتصالات کنترل می شود.
در بسیاری از سیستم های تسمه تخت، بدنه قطعه داخل بتن باقی می ماند و فقط سرهای بیرون زده بریده می شوند. بنابراین برخلاف برخی بولت های رزوه دار، معمولا بازیابی کامل و استفاده مجدد ندارد.
