گاتر چیست و چه کاربردی دارد؟

در پروژه های ساختمانی و محوطه سازی، مدیریت صحیح آب های سطحی یکی از مهم ترین عوامل افزایش دوام سازه و جلوگیری از آسیب های ناشی از رطوبت محسوب می شود. گاتر gutter به عنوان یک سیستم زهکشی خطی، وظیفه جمع آوری و انتقال آب را از سطوح مختلف بر عهده دارد و امروزه در فضاهایی مانند پارکینگ، پشت بام، رمپ، حیاط و محیط های صنعتی کاربرد گسترده ای پیدا کرده است. شناخت دقیق انواع گاتر، انتخاب متناسب با شرایط پروژه و توجه به ابعاد گاتر از جمله عواملی هستند که عملکرد نهایی این سیستم را تعیین می کنند.

با توجه به تنوع متریال و طراحی در سیستم های زهکشی، انتخاب و نصب گاتر نیازمند بررسی شرایط اجرایی، حجم آب عبوری و الزامات فنی پروژه است. علاوه بر این، عواملی مانند جنس قطعات، شرایط اجرا و حتی تغییرات بازار مصالح و قیمت آهن می توانند بر هزینه نهایی اجرای سیستم تاثیر بگذارند. در ادامه مقاله به صورت تخصصی بررسی می کنیم گاتر چیست، چگونه کار می کند و چه معیارهایی برای انتخاب بهترین مدل وجود دارد.

گاتر چیست؟

گاتر به انگلیسی Linear Drain یک کانال هدایت آب سطحی است که با ایجاد مسیر جمع آوری خطی، آب را از سطح سازه دریافت کرده و به شبکه تخلیه یا زهکشی منتقل می کند. برخلاف کف شورهای نقطه ای که آب را تنها از یک محل تخلیه می کنند، گاتر قادر است آب را در طول مسیر جمع آوری کند و به همین دلیل راندمان بالاتری در کنترل روان آب ها دارد. این سیستم معمولا از بدنه اصلی کانال، گریتینگ یا درپوش و بخش خروجی تشکیل می شود و در جنس هایی مانند پلیمر، بتن پلیمری، فولاد گالوانیزه و استیل تولید می شود.

از دیدگاه مهندسی، انتخاب گاتر بر اساس دبی جریان، شیب سطح، کلاس بارگذاری و محل نصب انجام می شود. به همین دلیل در فضاهایی مانند پارکینگ های مسکونی، تجاری و صنعتی که جزو انواع پارکینگ با شرایط بهره برداری متفاوت محسوب می شوند، نوع گاتر و ظرفیت تخلیه آن تغییر می کند. طراحی صحیح این سیستم باعث کاهش آب ماندگی، افزایش ایمنی تردد و محافظت از کف سازی و اجزای سازه در بلندمدت خواهد شد. حال که دریافتیم گاتر چیست در ادامه با انواع آن آشنا خواهیم شد.

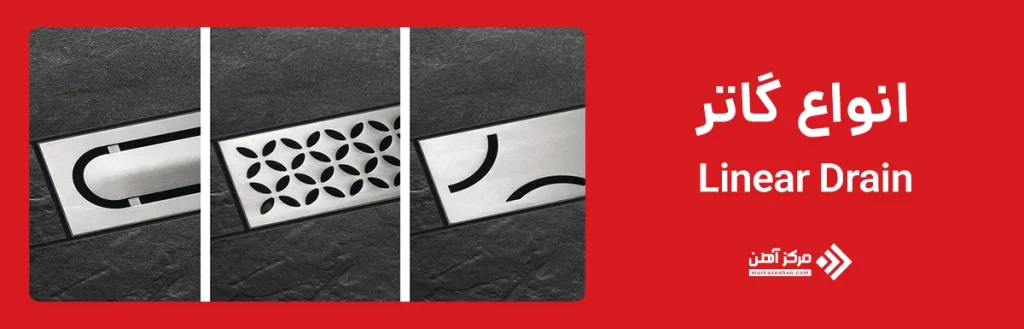

انواع گاتر

در سیستم های زهکشی و مدیریت آب های سطحی، گاترها بر اساس نوع طراحی، جنس و محل استفاده به دسته های مختلفی تقسیم می شوند. انتخاب نوع مناسب گاتر نقش مهمی در عملکرد صحیح سیستم دارد، زیرا هر محیط مانند گاتر پارکینگ، رمپ، استخر یا فضاهای صنعتی شرایط بارگذاری و حجم آب متفاوتی دارد. به طور کلی، شناخت دقیق انواع گاتر کمک می کند تا از مشکلاتی مانند آب گرفتگی، خوردگی و تخریب کف سازی جلوگیری شود. در ادامه انواع اصلی گاتر را بررسی می کنیم.

گاتر خطی

گاتر خطی یکی از رایج ترین انواع سیستم های زهکشی است که آب را به صورت ممتد در طول یک مسیر جمع آوری می کند. این نوع گاتر برای فضاهایی با سطح وسیع مانند محوطه ها، پارکینگ ها، رمپ ها و ورودی ساختمان ها بسیار مناسب است. در گاتر رمپ و گاتر پارکینگ معمولا از نوع خطی استفاده می شود، زیرا توانایی جمع آوری حجم بالای آب در طول مسیر را دارد.

مزیت اصلی گاتر خطی، تخلیه سریع و یکنواخت آب است که باعث کاهش تجمع آب در یک نقطه می شود. با این حال، اجرای آن نیازمند طراحی دقیق شیب بندی و زیرسازی اصولی است. در پروژه هایی مانند گاتر استخر نیز از مدل های خطی استفاده می شود تا آب سرریز شده از اطراف استخر به سرعت جمع آوری شود. اما در فضاهای کوچک یا نقاط محدود، استفاده از آن ممکن است بیش از حد نیاز باشد و هزینه اجرایی را افزایش دهد.

گاتر نقطه ای

گاتر نقطه ای یا کف شور نقطه ای، سیستمی است که آب را از یک نقطه مشخص جمع آوری می کند. این نوع گاتر بیشتر در فضاهایی با تمرکز آب در یک محل خاص مانند سرویس های بهداشتی، آشپزخانه های صنعتی یا نقاط کم آب استفاده می شود.

این مدل برای فضاهای وسیع مانند پارکینگ ها یا رمپ ها مناسب نیست، زیرا نمی تواند حجم زیاد آب را به صورت گسترده مدیریت کند. در واقع در پروژه های بزرگ، استفاده از گاتر نقطه ای به تنهایی باعث ایجاد آب گرفتگی در سایر نقاط سطح می شود. با این حال، در ترکیب با سیستم های خطی می تواند عملکرد بسیار خوبی داشته باشد.

گاتر استیل

گاتر استیل یکی از مقاوم ترین و حرفه ای ترین انواع گاتر است که از فولاد ضد زنگ ساخته می شود. این نوع گاتر به دلیل مقاومت بالا در برابر خوردگی، رطوبت و مواد شیمیایی، گزینه ای ایده آل برای محیط های بهداشتی و صنعتی محسوب می شود. در پروژه هایی مانند گاتر استخر و فضاهای غذایی یا آزمایشگاهی، استفاده از آن بسیار رایج است.

از مزایای مهم گاتر استیل می توان به طول عمر بالا، ظاهر زیبا و مقاومت مکانیکی زیاد اشاره کرد. همچنین در گاتر فلزی نیز استیل به عنوان بهترین نوع شناخته می شود. با این حال، هزینه بالاتر نسبت به سایر مدل ها و نیاز به نصب دقیق از محدودیت های آن محسوب می شود. در فضاهای کم اهمیت یا پروژه های اقتصادی، استفاده از آن ممکن است به صرفه نباشد.

گاتر پلاستیکی

گاتر پلاستیکی که معمولا از پلیمرهای مقاوم یا PVC ساخته می شود، گزینه ای سبک و اقتصادی برای سیستم های زهکشی است. این نوع گاتر بیشتر در پروژه های سبک مانند حیاط های مسکونی، محوطه های کم تردد یا فضاهای با بارگذاری پایین استفاده می شود.

در مقایسه با گاتر فلزی یا استیل، این مدل مقاومت کمتری در برابر فشار و ضربه دارد، بنابراین برای گاتر پارکینگ یا رمپ های پرتردد مناسب نیست. با این حال، نصب آسان، وزن کم و قیمت پایین از مهم ترین مزایای آن است. در صورتی که شرایط محیطی سخت نباشد، می تواند یک گزینه اقتصادی و کاربردی باشد.

نوع گاتر	عملکرد	کاربرد	مزایا	محدودیت
گاتر خطی	جمع آوری آب در طول مسیر	پارکینگ، رمپ، استخر، محوطه	ظرفیت بالا، تخلیه یکنواخت	نیاز به طراحی و اجرای دقیق
گاتر نقطه ای	جمع آوری آب از یک نقطه	سرویس ها، فضاهای کوچک	نصب ساده، هزینه کمتر	مناسب نبودن برای فضاهای بزرگ
گاتر استیل	خطی یا نقطه ای با استیل	استخر، صنعتی، بهداشتی	مقاوم، عمر بالا، ضد خوردگی	قیمت بالا
گاتر پلاستیکی	زهکشی سبک پلیمری	حیاط، محوطه سبک	سبک، ارزان، نصب آسان	تحمل بار کم

کاربرد گاتر در ساختمان

گاتر به عنوان یکی از اجزای کلیدی سیستم زهکشی سطحی، نقش مهمی در مدیریت رواناب، کنترل رطوبت و افزایش دوام سازه دارد. استفاده از سیستم های مدرن مانند گاتر پیش ساخته باعث می شود اجرای پروژه سریع تر، دقیق تر و با خطای اجرایی کمتر انجام شود. در ادامه، کاربردهای اصلی آن را به صورت تخصصی بررسی می کنیم:

پارکینگ ها (گاتر پارکینگ):
در پارکینگ های مسقف و روباز، حجم بالایی از آب ناشی از بارندگی یا شستشو تولید می شود. گاتر با جمع آوری خطی آب در مسیرهای عبور خودرو، از ایجاد آب ایستایی، لغزش لاستیک ها و تخریب کف سازی جلوگیری می کند. در پارکینگ های پرتردد، استفاده از گاتر با کلاس باربری بالا ضروری است تا در برابر وزن خودروهای سبک و سنگین دچار تغییر شکل نشود.

رمپ ها:
رمپ ها به دلیل شیب زیاد، مستعد حرکت سریع آب سطحی هستند. گاتر در این بخش با قرارگیری در پایین ترین تراز شیب، جریان آب را کنترل کرده و از برگشت آب یا ایجاد سطح لغزنده جلوگیری می کند. در این نواحی معمولاً از گاترهای مقاوم با گریتینگ فلزی استفاده می شود تا تحمل بار دینامیکی خودروهای در حال حرکت را داشته باشد.

پشت بام:
در بام های مسطح، تجمع آب باران می تواند باعث افزایش بار مرده و آسیب به عایق های رطوبتی شود. گاتر با هدایت یکنواخت آب به خروجی های فاضلاب، از نفوذ رطوبت به لایه های زیرین جلوگیری می کند و نقش مهمی در افزایش عمر ایزولاسیون دارد.

استخر (گاتر خطی استخر):
در اطراف استخرها، گاتر وظیفه جمع آوری آب سرریز و پاشش شده را بر عهده دارد. این سیستم علاوه بر کنترل آب، به حفظ بهداشت محیط، جلوگیری از رشد جلبک و کاهش لغزندگی سطح اطراف استخر کمک می کند. طراحی صحیح شیب و انتخاب متریال مقاوم در برابر کلر و مواد شیمیایی اهمیت بالایی دارد.

محوطه سازی و حیاط:
در فضاهای باز مانند حیاط، باغ و محوطه های شهری، گاتر از تجمع آب باران در سطح زمین جلوگیری می کند. این موضوع علاوه بر حفظ زیبایی محیط، از فرسایش خاک و آسیب به کف سازی جلوگیری کرده و مسیرهای عبور را قابل استفاده نگه می دارد.

صنایع و کارگاه ها:
در محیط های صنعتی، حجم زیادی از آب ناشی از شستشو، تولید یا فرآیندهای صنعتی ایجاد می شود. گاتر در این فضاها با هدایت سریع پساب سطحی، از تجمع مواد آلاینده جلوگیری کرده و به بهبود شرایط بهداشتی و ایمنی کمک می کند. در این کاربرد معمولاً از گاترهای مقاوم شیمیایی یا فلزی استفاده می شود.

سرویس های بهداشتی صنعتی:
در فضاهای پرتردد مانند کارخانه ها، سالن های تولید و مراکز خدماتی، تخلیه سریع آب اهمیت بالایی دارد. گاتر با ایجاد یک مسیر خطی تخلیه، باعث جلوگیری از آب گرفتگی، کاهش رطوبت دائمی و افزایش سطح بهداشت محیط می شود.

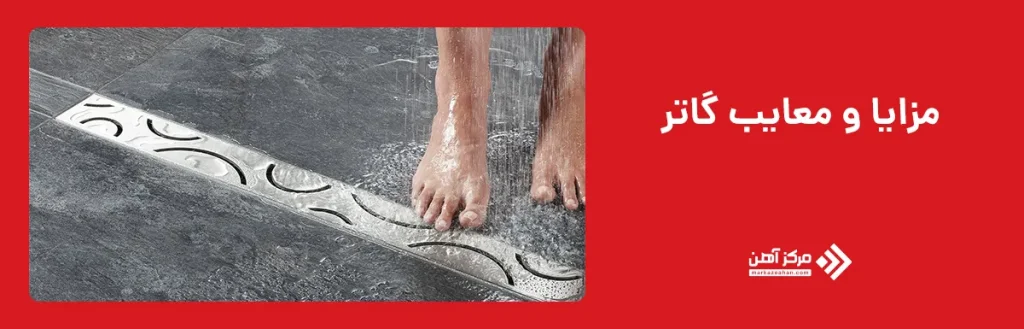

مزایا و معایب گاتر

گاترها در کنار کاربرد گسترده در بخش های مختلف ساختمانی و عمرانی، دارای مجموعه ای از مزایا و محدودیت های فنی و اجرایی هستند که بررسی آن ها قبل از انتخاب سیستم زهکشی ضروری است. از یک طرف، این سیستم ها به دلیل عملکرد خطی در جمع آوری و هدایت آب، می توانند از ایجاد آب گرفتگی، آسیب به کف سازی و کاهش ایمنی سطوح جلوگیری کنند. از طرف دیگر، موفقیت عملکرد آن ها به عواملی مانند طراحی هیدرولیکی صحیح، انتخاب متریال مناسب و اجرای دقیق وابسته است و در عین مزایا معایبی نیز دارد که در ادامه به همه آنها اشاره کرده ایم.

مزایای گاتر

• تخلیه سریع آب سطحی
• جلوگیری از آب گرفتگی
• افزایش دوام کف سازی
• بهبود ایمنی تردد
• اجرای سریع با مدل های گاتر پیش ساخته
• عملکرد مناسب در گاتر خطی استخر

معایب گاتر

• هزینه اولیه بالا
• نیاز به طراحی و شیب بندی دقیق
• احتمال گرفتگی در صورت عدم نگهداری
• محدودیت در تحمل بار در برخی مدل ها
• نیاز به اجرای تخصصی و اصولی

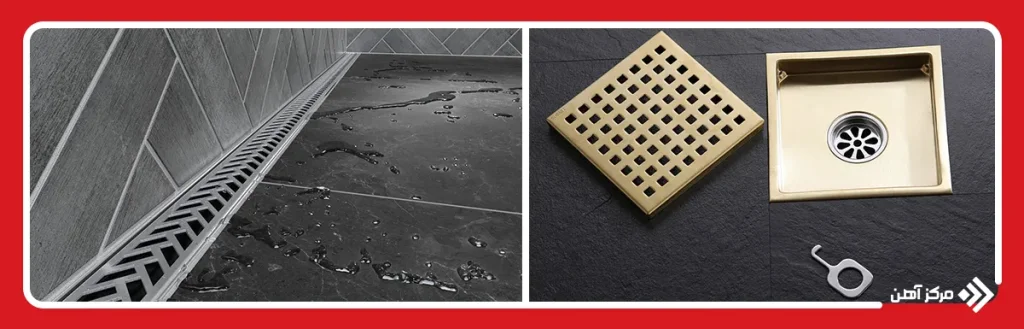

تفاوت گاتر با کف شور

کف شور یک خروجی نقطه ای برای جمع آوری آب است که معمولا در یک نقطه مشخص مانند وسط سرویس بهداشتی، آشپزخانه صنعتی یا فضاهای کوچک نصب می شود و آب را فقط از همان نقطه به سیستم فاضلاب منتقل می کند. در مقابل، گاتر یک سیستم زهکشی خطی است که آب را در طول یک مسیر جمع آوری می کند و برای مدیریت حجم بالای آب در سطوح بزرگ طراحی شده است. تفاوت های مهم این دو سیستم عبارت اند از:

نوع جمع آوری آب: کف شور به صورت نقطه ای عمل می کند اما گاتر به صورت خطی آب را جمع آوری می کند و راندمان بالاتری در سطوح وسیع دارد.

کاربرد اجرایی: کف شور بیشتر در فضاهای کوچک و محدود استفاده می شود، در حالی که گاتر برای فضاهایی مثل پارکینگ، رمپ، حیاط و پشت بام مناسب است.

ظرفیت تخلیه آب: گاتر توانایی مدیریت حجم بالای آب را دارد اما کف شور در برابر جریان زیاد آب عملکرد ضعیف تری دارد.

ایمنی سطح: گاتر در کاهش آب گرفتگی و لغزندگی در مسیرهای طولانی موثرتر است، در حالی که کف شور فقط یک نقطه را پوشش می دهد.

نیاز به شیب بندی: در کف شور شیب به سمت یک نقطه متمرکز است اما در گاتر شیب به صورت طولی و کنترل شده طراحی می شود.

ویژگی	کف شور	گاتر
نوع جمع آوری آب	نقطه ای	خطی
نحوه عملکرد	جمع آوری آب از یک نقطه مشخص	جمع آوری آب در طول یک مسیر
کاربرد اصلی	سرویس بهداشتی، آشپزخانه، فضاهای کوچک	پارکینگ، رمپ، پشت بام، محوطه
ظرفیت تخلیه آب	محدود	بالا
عملکرد در سطوح وسیع	ضعیف	بسیار مناسب
نیاز به شیب بندی	شیب متمرکز به یک نقطه	شیب طولی در امتداد مسیر
ایمنی در برابر آب گرفتگی	متوسط	بالا
هزینه اجرا	کمتر	بیشتر
پیچیدگی نصب	ساده تر	تخصصی تر
نگهداری	ساده	نیازمند نظافت دوره ای بیشتر

نحوه نصب گاتر

نصب گاتر یک فرآیند کاملا فنی است که باید با دقت در زیرسازی، تراز بندی و اتصال به سیستم زهکشی انجام شود. مرحله اول شامل آماده سازی بستر و ایجاد کانال مناسب در محل نصب است. در این مرحله باید شیب بندی دقیق انجام شود تا جریان آب به سمت خروجی هدایت شود و هیچ نقطه ای از مسیر دچار آب ایستایی نشود.

در مرحله دوم، بدنه گاتر در محل قرار داده می شود و با استفاده از ملات یا بتن در جای خود تثبیت می گردد. در این بخش تراز بودن کامل سیستم اهمیت زیادی دارد، زیرا کوچک ترین اختلاف ارتفاع می تواند باعث برگشت آب یا کاهش راندمان تخلیه شود. همچنین اتصال خروجی گاتر به لوله های فاضلاب یا سیستم زهکشی باید کاملا آب بندی شود.

در مرحله نهایی، گریتینگ یا درپوش روی گاتر نصب می شود و تست نهایی جریان آب انجام می گیرد. در این تست بررسی می شود که آب بدون وقفه در طول مسیر حرکت کرده و به خروجی برسد. در پروژه های حرفه ای، این مرحله برای اطمینان از عملکرد صحیح سیستم قبل از بهره برداری الزامی است.
