گیربکس هلیکال چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
گیربکس هلیکال یکی از مهم ترین تجهیزات انتقال قدرت در صنعت است که به دلیل استفاده از دنده های مارپیچ، عملکردی نرم، کم صدا و با راندمان بالا ارائه می دهد. اگر این سوال برای شما پیش آمده که گیربکس هلیکال چیست، باید بدانید این نوع گیربکس با کاهش ضربه و استهلاک، نقش مهمی در افزایش طول عمر تجهیزات صنعتی دارد و در بسیاری از سیستم های مکانیکی مورد استفاده قرار می گیرد.
امروزه استفاده از موتور گیربکس هلیکال در خطوط تولید، سیستم های انتقال مواد و ماشین آلات سنگین بسیار رایج است و باعث بهبود بهره وری و کاهش مصرف انرژی می شود. در کنار آن، مدل هایی مانند گیربکس شافت مستقیم نیز به دلیل طراحی کاربردی و نصب آسان، در پروژه های مختلف مورد توجه قرار دارند. در ادامه این مقاله به بررسی کامل ساختار، مزایا و کاربردهای گیربکس هلیکال می پردازیم.
گیربکس هلیکال چیست؟
گیربکس هلیکال نوعی گیربکس صنعتی است که در آن انتقال قدرت از طریق دنده های مارپیچ (Helical Gears) انجام می شود. در این ساختار، دندانه ها با زاویه ای مشخص نسبت به محور چرخ دنده قرار دارند و همین زاویه باعث می شود درگیری دنده ها به صورت تدریجی و پیوسته انجام شود، نه ضربه ای مانند گیربکس های ساده. این ویژگی موجب کاهش چشمگیر صدا، ارتعاش و تنش های لحظه ای شده و در نتیجه راندمان انتقال قدرت افزایش پیدا می کند. به طور معمول بازدهی این نوع گیربکس بین ۹۰ تا ۹۸ درصد است و به همین دلیل در کاربردهای صنعتی سنگین و مداوم بسیار مورد توجه قرار دارد؛ ضمن اینکه در برآورد هزینه این تجهیزات، عواملی مانند قیمت آهن نیز تاثیر قابل توجهی دارند.
از نظر فنی، گیربکس هلیکال شامل اجزایی مانند چرخ دنده های مارپیچ، شافت ها، یاتاقان ها، پوسته (هوزینگ) و سیستم روانکاری است. این گیربکس ها می توانند در آرایش های مختلفی مانند شافت مستقیم، شافت موازی یا زاویه دار طراحی شوند و قابلیت انتقال گشتاور بالا در سرعت های مختلف را دارند. همچنین در ترکیب با الکتروموتور به صورت یکپارچه به شکل موتور گیربکس هلیکال عرضه می شوند که باعث کاهش فضای نصب و افزایش بهره وری سیستم می گردد. به دلیل تحمل بار بالا، عملکرد یکنواخت و طول عمر زیاد، از این نوع گیربکس در صنایعی مانند فولاد، سیمان، معدن، نوار نقاله ها و تجهیزات انتقال مواد استفاده گسترده ای می شود.

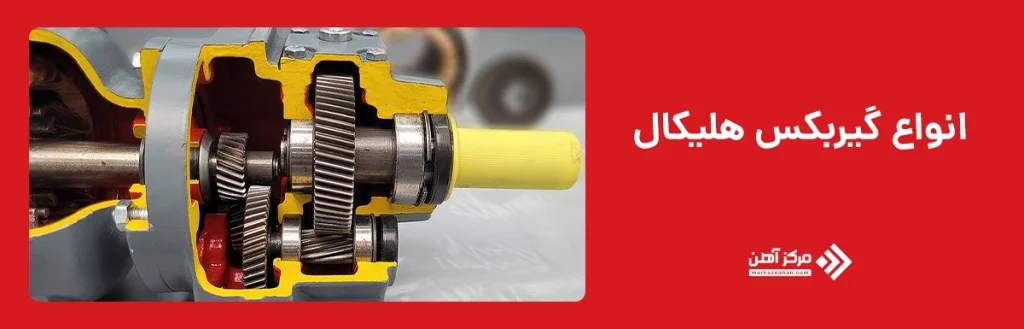

انواع گیربکس هلیکال
گیربکس های هلیکال با وجود ساختار مشابه در نوع دنده ها، در نحوه قرارگیری شافت ها و انتقال نیرو به شکل های مختلفی طراحی می شوند. دلیل اصلی تنوع در این تجهیزات، پاسخ گویی به نیازهای متفاوت صنعتی از نظر فضا، نوع نصب، جهت انتقال نیرو و میزان گشتاور مورد نیاز است. برای مثال در برخی پروژه ها محدودیت فضا وجود دارد، در حالی که در برخی دیگر جهت انتقال نیرو اهمیت بیشتری دارد یا نیاز به تحمل بارهای سنگین مطرح است. به همین دلیل، تولیدکنندگان انواع مختلفی از گیربکس هلیکال را طراحی کرده اند تا بتوان در شرایط مختلف، بهترین عملکرد و بیشترین بازدهی را به دست آورد.
گیربکس هلیکال شافت مستقیم
گیربکس هلیکال شافت مستقیم یکی از رایج ترین انواع این گیربکس هاست که در آن شافت ورودی و خروجی در یک راستا قرار دارند. این طراحی باعث می شود انتقال نیرو با کمترین افت انرژی و بیشترین راندمان انجام شود. به دلیل ساختار ساده و نصب آسان، این نوع گیربکس در بسیاری از کاربردهای عمومی مانند خطوط تولید، ماشین آلات صنعتی و سیستم های انتقال مواد استفاده می شود. همچنین به دلیل عملکرد یکنواخت، گزینه ای مناسب برای تجهیزاتی است که نیاز به کارکرد مداوم دارند.
گیربکس هلیکال شافت موازی
در گیربکس هلیکال شافت موازی، شافت ورودی و خروجی به صورت موازی در کنار یکدیگر قرار می گیرند. این نوع طراحی بیشتر در شرایطی کاربرد دارد که فضای نصب محدود باشد یا نیاز به انتقال نیرو در یک مسیر خاص وجود داشته باشد. این گیربکس ها توانایی تحمل گشتاور بالا را دارند و در تجهیزات سنگین مانند نوار نقاله ها، صنایع معدنی و خطوط انتقال مواد کاربرد گسترده ای دارند. در چنین سیستم هایی، عواملی مانند محاسبه کشش موثر در نوار نقاله اهمیت زیادی دارد و انتخاب نوع مناسب گیربکس می تواند تاثیر مستقیمی بر عملکرد کل سیستم داشته باشد.
گیربکس هلیکال شافت عمودی
گیربکس هلیکال شافت عمودی به گونه ای طراحی شده است که شافت خروجی آن به صورت عمودی قرار می گیرد. این نوع گیربکس برای کاربردهایی مناسب است که انتقال نیرو در جهت عمودی مورد نیاز باشد، مانند میکسرها، بالابرها و برخی تجهیزات فرآیندی. طراحی عمودی این گیربکس باعث صرفه جویی در فضا و بهبود چیدمان تجهیزات در محیط های صنعتی می شود. علاوه بر این، توانایی تحمل بارهای محوری و شعاعی در این نوع گیربکس، آن را به گزینه ای مناسب برای کاربردهای خاص و سنگین تبدیل کرده است.
| ویژگی ها | گیربکس هلیکال شافت مستقیم | گیربکس هلیکال شافت موازی | گیربکس هلیکال شافت عمودی |
|---|---|---|---|
| نحوه قرارگیری شافت ها | ورودی و خروجی در یک راستا | شافت ها موازی و کنار هم | خروجی به صورت عمودی |
| ساختار | ساده و خطی | فشرده و چند مرحله ای | عمودی و خاص |
| راندمان | بسیار بالا | بالا | بالا |
| تحمل گشتاور | متوسط تا بالا | بسیار بالا | بالا |
| مزایا | نصب آسان، استهلاک کم | مناسب فضاهای محدود، قدرت بالا | صرفه جویی در فضا، مناسب کاربرد خاص |
| معایب | محدودیت در تغییر جهت نیرو | طراحی پیچیده تر | هزینه و نگهداری بیشتر |
| کاربردها | خطوط تولید، ماشین آلات عمومی | نوار نقاله، صنایع سنگین | میکسرها، بالابرها |
کاربردهای گیربکس هلیکال
گیربکس هلیکال به دلیل راندمان بالا، عملکرد نرم و توانایی تحمل بارهای سنگین، یکی از پرکاربردترین تجهیزات در صنایع مختلف محسوب می شود. این نوع گیربکس در بسیاری از سیستم های انتقال قدرت به کار می رود و نقش مهمی در بهبود عملکرد ماشین آلات دارد.
مهم ترین کاربردهای آن عبارتند از:
- استفاده در نوار نقاله ها و سیستم های انتقال مواد
- کاربرد در صنایع فولاد، سیمان و معدن
- استفاده در خطوط تولید و مونتاژ صنعتی
- به کارگیری در میکسرها و تجهیزات فرآیندی
- استفاده در بالابرها و سیستم های حمل عمودی
- کاربرد در دستگاه های بسته بندی و صنایع غذایی
- استفاده در ماشین آلات سنگین و تجهیزات عمرانی
نحوه عملکرد گیربکس هلیکال
نحوه عملکرد گیربکس هلیکال بر پایه درگیری تدریجی دنده های مارپیچ است. در این سیستم، زمانی که شافت ورودی توسط الکتروموتور یا همان موتور گیربکس هلیکال به حرکت درمی آید، نیروی چرخشی به چرخ دنده های مارپیچ منتقل می شود. به دلیل زاویه دار بودن دندانه ها، تماس بین دنده ها به صورت پیوسته و مرحله ای انجام می شود، نه ناگهانی؛ همین موضوع باعث کاهش ضربه، صدا و ارتعاش در حین کار می گردد.
در ادامه، این نیرو از طریق چند مرحله درگیری دنده ها، کاهش سرعت و افزایش گشتاور پیدا می کند تا به شافت خروجی منتقل شود. در مدل هایی مانند گیربکس شافت مستقیم، این انتقال نیرو در یک راستای مشخص و با حداقل افت انرژی انجام می شود، در حالی که در سایر مدل ها ممکن است جهت انتقال تغییر کند. در مجموع، ساختار دقیق و مهندسی شده گیربکس هلیکال باعث می شود انتقال قدرت با راندمان بالا، طول عمر زیاد و عملکردی کاملا یکنواخت انجام شود.

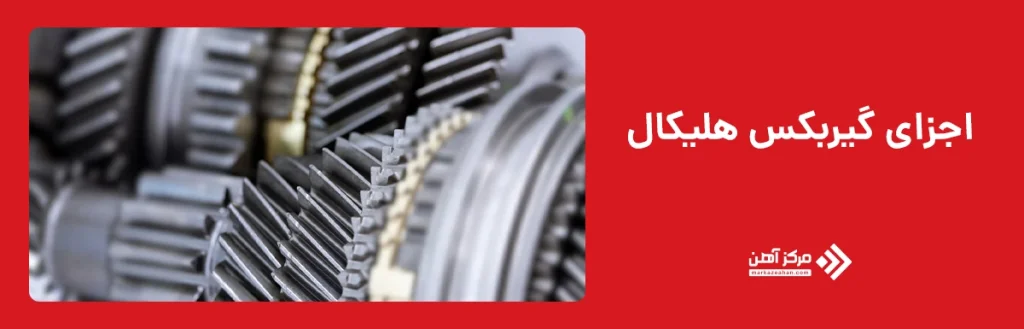

اجزای گیربکس هلیکال
گیربکس هلیکال از مجموعه ای از قطعات مکانیکی دقیق تشکیل شده است که هر کدام نقش مشخصی در انتقال قدرت، کاهش سرعت و افزایش گشتاور دارند. هماهنگی بین این اجزا باعث می شود عملکرد گیربکس به صورت نرم، کم صدا و با راندمان بالا انجام شود. شناخت اجزای داخلی این سیستم به انتخاب بهتر، نگهداری اصولی و افزایش طول عمر آن کمک زیادی می کند.
چرخ دنده های مارپیچ (Helical Gears):
مهم ترین بخش گیربکس هلیکال هستند که وظیفه اصلی انتقال نیرو را بر عهده دارند. طراحی زاویه دار این دنده ها باعث درگیری تدریجی، کاهش ضربه و افزایش راندمان می شود.
شافت ها (Shafts):
شافت ها وظیفه انتقال حرکت و گشتاور بین اجزای مختلف گیربکس را دارند. شافت ورودی نیرو را از موتور دریافت می کند و شافت خروجی آن را به دستگاه منتقل می نماید.
یاتاقان ها (Bearings):
یاتاقان ها برای کاهش اصطکاک بین قطعات متحرک و تحمل بارهای شعاعی و محوری استفاده می شوند. این قطعه نقش مهمی در افزایش عمر مفید گیربکس دارد.
پوسته یا هوزینگ (Housing):
پوسته، بدنه اصلی گیربکس است که تمامی اجزا را در خود نگه می دارد و از آن ها در برابر ضربه، گرد و غبار و عوامل محیطی محافظت می کند.
سیستم روانکاری:
این سیستم شامل روغن یا گریس است که برای کاهش اصطکاک، جلوگیری از سایش و خنک کاری قطعات داخلی استفاده می شود. روانکاری مناسب تاثیر مستقیمی بر عملکرد و دوام گیربکس دارد.
کاسه نمد و آب بندها:
این قطعات از نشت روغن به بیرون و ورود آلودگی به داخل گیربکس جلوگیری می کنند و به حفظ عملکرد صحیح سیستم کمک می نمایند.

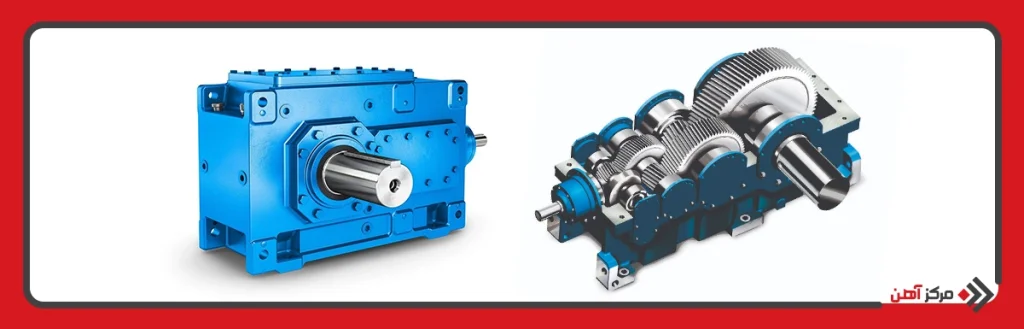

مزایا و معایب گیربکس هلیکال
گیربکس هلیکال به عنوان یکی از پرکاربردترین تجهیزات انتقال قدرت، به دلیل طراحی خاص دنده های مارپیچ، عملکردی نرم و قابل اعتماد ارائه می دهد. با این حال، مانند هر تجهیز صنعتی دیگر، این نوع گیربکس نیز در کنار مزایای متعدد، دارای محدودیت هایی است که در زمان انتخاب و بهره برداری باید به آن ها توجه شود. همچنین عواملی مانند هزینه ساخت و حتی نوسانات بازار مانند قیمت آهن می توانند بر قیمت نهایی این تجهیز تاثیرگذار باشند.
مزایای گیربکس هلیکال:
- راندمان بالا در انتقال قدرت (معمولا تا ۹۸ درصد)
- عملکرد نرم و کم صدا به دلیل درگیری تدریجی دنده ها
- توانایی تحمل بار و گشتاور بالا
- کاهش ارتعاش و استهلاک قطعات
- طول عمر بالا و نیاز کمتر به تعمیرات
- مناسب برای کارکردهای مداوم و صنعتی سنگین
معایب گیربکس هلیکال:
- وزن بالاتر در برخی مدل ها نسبت به انواع ساده تر
- هزینه ساخت و خرید بالاتر نسبت به برخی گیربکس های ساده
- حساسیت بیشتر به کیفیت روانکاری و نگهداری
- تولید نیروی محوری که نیاز به یاتاقان های قوی تر دارد
- پیچیدگی بیشتر در طراحی و تعمیرات

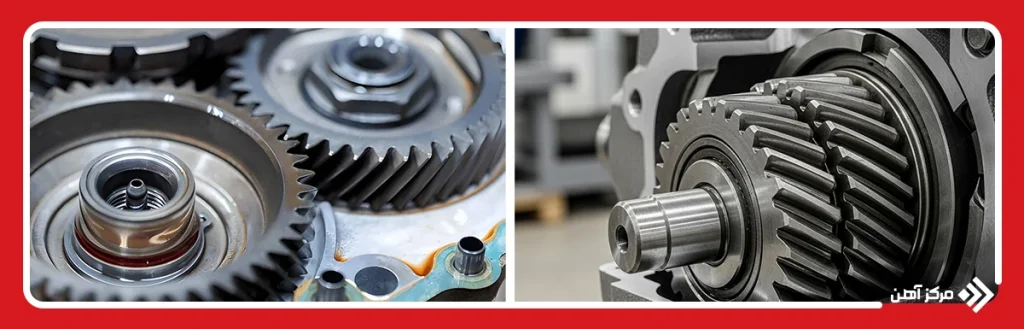

نکات مهم در انتخاب گیربکس هلیکال
انتخاب گیربکس هلیکال مناسب تاثیر مستقیمی بر عملکرد، طول عمر تجهیزات و هزینه های نگهداری دارد. برای داشتن یک انتخاب دقیق و بهینه، باید مجموعه ای از پارامترهای فنی، شرایط کاری و الزامات پروژه به صورت همزمان بررسی شوند. در ادامه مهم ترین نکات انتخاب این نوع گیربکس به صورت کامل آورده شده است:
توان و گشتاور مورد نیاز:
اولین و مهم ترین عامل، میزان توان ورودی و گشتاور خروجی مورد نیاز سیستم است. انتخاب نادرست در این بخش می تواند باعث کاهش راندمان یا حتی خرابی زودهنگام گیربکس شود.
نسبت تبدیل (Ratio):
نسبت تبدیل مشخص می کند سرعت ورودی تا چه میزان کاهش یافته و گشتاور افزایش پیدا کند. این پارامتر باید دقیقا مطابق نیاز دستگاه یا خط تولید انتخاب شود.
نوع کاربرد و شرایط کاری:
شرایطی مانند کارکرد مداوم یا متناوب، شوک های مکانیکی، بارهای ناگهانی و نوع صنعت (مثل معدن یا صنایع غذایی) در انتخاب نوع گیربکس بسیار تاثیرگذار هستند.
نوع آرایش شافت (مستقیم، موازی، عمودی):
بسته به فضای نصب و جهت انتقال نیرو، باید بین مدل هایی مانند گیربکس شافت مستقیم، شافت موازی یا عمودی انتخاب مناسبی انجام شود.
دور ورودی و خروجی:
سرعت چرخش موتور و سرعت مورد نیاز در خروجی باید با مشخصات گیربکس هماهنگ باشد تا عملکرد سیستم بهینه باقی بماند.
راندمان و مصرف انرژی:
گیربکس های هلیکال به طور کلی راندمان بالایی دارند، اما انتخاب مدل مناسب می تواند مصرف انرژی را کاهش داده و هزینه های بهره برداری را بهینه کند.
جنس و کیفیت متریال:
کیفیت ساخت چرخ دنده ها، شافت ها و بدنه تاثیر زیادی بر دوام و عملکرد گیربکس دارد. استفاده از آلیاژهای باکیفیت باعث افزایش عمر مفید تجهیز می شود.
سیستم روانکاری:
نوع روانکاری (روغنی یا گریسی) و شرایط نگهداری آن باید با شرایط کاری سازگار باشد، زیرا روانکاری مناسب نقش مهمی در جلوگیری از سایش دارد.
شرایط محیطی:
دما، رطوبت، گرد و غبار و وجود مواد خورنده در محیط نصب، می تواند بر انتخاب نوع پوسته، آب بندی و حتی نوع گیربکس تاثیر بگذارد.
فضای نصب و ابعاد:
در برخی پروژه ها محدودیت فضا وجود دارد، بنابراین ابعاد و نحوه نصب گیربکس (افقی یا عمودی) باید به دقت بررسی شود.
برند و خدمات پس از فروش:
انتخاب برند معتبر و دسترسی به قطعات یدکی و خدمات پس از فروش، یکی از عوامل مهم در کاهش هزینه های بلندمدت است.
هزینه خرید و نگهداری:
علاوه بر قیمت اولیه، باید هزینه های تعمیر، نگهداری و مصرف انرژی نیز در نظر گرفته شود تا انتخاب اقتصادی تری انجام شود.
در مجموع، انتخاب صحیح گیربکس هلیکال تنها به بررسی یک یا دو پارامتر محدود نمی شود، بلکه نیازمند تحلیل همزمان عوامل فنی، شرایط کاری و ملاحظات اقتصادی است. پارامترهایی مانند توان و گشتاور، نسبت تبدیل، نوع آرایش شافت، شرایط محیطی و کیفیت متریال، همگی در کنار هزینه خرید و نگهداری، نقش تعیین کننده ای در عملکرد نهایی این تجهیز دارند. انتخاب هوشمندانه باعث می شود علاوه بر افزایش راندمان، از استهلاک زودهنگام و هزینه های اضافی جلوگیری شود و سیستم در بلندمدت پایدار و قابل اطمینان عمل کند.
با توجه به آنچه در این مقاله بررسی شد، از تعریف اینکه گیربکس هلیکال چیست تا انواع، کاربردها، نحوه عملکرد، اجزا و مزایا و معایب، می توان نتیجه گرفت که این نوع گیربکس یکی از بهترین گزینه ها برای انتقال قدرت در صنایع مختلف است. اگر انتخاب آن بر اساس نیاز واقعی پروژه و با در نظر گرفتن تمامی نکات فنی انجام شود، می تواند نقش مهمی در بهینه سازی مصرف انرژی، افزایش بهره وری و کاهش هزینه های عملیاتی داشته باشد.
سوالات متداول
گیربکس هلیکال نوعی گیربکس صنعتی است که از چرخ دنده های مارپیچ استفاده می کند و انتقال قدرت نرم تری نسبت به گیربکس های ساده دارد. تفاوت اصلی آن با گیربکس های معمولی در زاویه دار بودن دندانه ها و کاهش صدا و لرزش است.
در این گیربکس، درگیری تدریجی دندانه های مارپیچ باعث انتقال یکنواخت نیرو می شود. این ساختار باعث افزایش راندمان، کاهش استهلاک و تحمل بارهای سنگین تر در مقایسه با گیربکس های ساده می شود.
انواع گیربکس هلیکال شامل شافت مستقیم، شافت موازی، شافت عمودی و ترکیبی با گیربکس حلزونی است. هر کدام بسته به نوع کاربرد، فضای نصب و میزان گشتاور مورد نیاز انتخاب می شوند.
از مزایا می توان به راندمان بالا، صدای کم، طول عمر زیاد و تحمل بار بالا اشاره کرد. از معایب نیز می توان به قیمت بالاتر، نیاز به روانکاری دقیق و حساسیت به نصب نادرست اشاره کرد.
این گیربکس در صنایعی مانند فولاد، سیمان، معدن، خودروسازی و خطوط انتقال مواد کاربرد دارد. همچنین در نوار نقاله ها و ماشین آلات صنعتی سنگین بسیار استفاده می شود.
توان و گشتاور مورد نیاز، نسبت تبدیل، شرایط کاری، نوع نصب و کیفیت ساخت از مهم ترین عوامل انتخاب هستند. همچنین شرایط محیطی و نوع روانکار نیز در عملکرد و طول عمر گیربکس تاثیر دارند.
در شافت مستقیم، ورودی و خروجی در یک راستا قرار دارند و بیشتر در کاربردهای عمومی استفاده می شود. در شافت موازی، شافت ها موازی هم هستند و برای انتقال قدرت در فضاهای محدود و کاربردهای خاص مناسب تر است.
