سقف هالوکور چیست؟ اجرا، مزایا و کاربردها

سقف هالوکور یکی از سیستم های نوین دال بتنی پیش تنیده است که در سال های اخیر به دلیل سرعت نصب بالا و کنترل کیفی کارخانه ای، مورد توجه مهندسان سازه قرار گرفته است. اگر بخواهیم به طور دقیق توضیح دهیم که سقف هالوکور چیست، باید آن را مجموعه ای از دال های توخالی با حفره های طولی بدانیم که به صورت صنعتی تولید شده و در محل پروژه نصب می شوند. این فناوری که در منابع بین المللی با عنوان Hollow Core Slabs شناخته می شود، با کاهش وزن مرده و افزایش ظرفیت خمشی، امکان پوشش دهانه های وسیع را فراهم می کند. در شرایطی که نوسانات بازار مصالح از جمله قیمت آهن بر هزینه نهایی پروژه اثر می گذارد، استفاده از سیستم های پیش ساخته می تواند به بهینه سازی اقتصادی کمک کند.

شناخت اینکه سقف هالوکور چیست تنها به تعریف فنی محدود نمی شود؛ بلکه باید فرآیند تولید سقف هالوکور، شیوه نصب و رفتار سازه ای آن نیز بررسی گردد. امروزه بسیاری از پروژه های صنعتی و پارکینگ های طبقاتی با بهره گیری از سقف های هالوکور اجرا می شوند، زیرا این سیستم علاوه بر دوام مناسب، نظم اجرایی بالایی ایجاد می کند. در ادامه، اجزا و کاربردهای این ساختار به صورت دقیق بررسی خواهد شد.

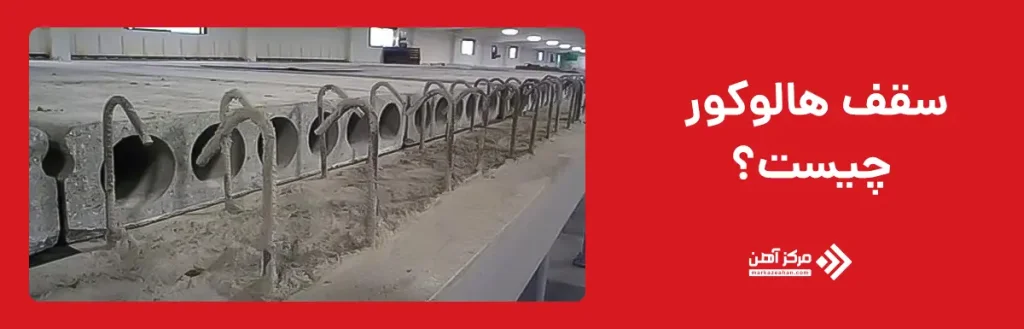

سقف هالوکور چیست؟

برای پاسخ دقیق به این پرسش که سقف هالوکور چیست باید ابتدا به ساختار مهندسی آن توجه کرد. این سیستم متشکل از دال های بتنی پیش تنیده با حفره های ممتد طولی است که در کارخانه و روی خط تولید سقف هالوکور ساخته می شوند. در فرآیند تولید، کابل های فولادی تحت کشش اولیه قرار گرفته و سپس بتن با مقاومت مشخص روی آن ها ریخته می شود. پس از گیرش، نیروی پیش تنیدگی آزاد شده و باعث افزایش ظرفیت باربری عضو می گردد. همین ویژگی سبب شده است که سقف هالوکور پیش ساخته بتواند با ضخامت کمتر، دهانه های قابل توجهی را پوشش دهد. برخلاف سیستم های درجا که وابسته به شرایط کارگاهی هستند، این روش تحت کنترل دقیق کارخانه تولید می شود. انتخاب تولید کننده سقف هالوکور معتبر در این مرحله اهمیت بالایی دارد، زیرا کیفیت کابل ها و طرح اختلاط بتن نقش تعیین کننده در عملکرد نهایی دارد.

ویژگی های اصلی این سیستم را می توان به صورت زیر خلاصه کرد:

• کاهش وزن مرده به دلیل وجود حفره های داخلی
• افزایش ظرفیت خمشی به کمک پیش تنیدگی
• سرعت بالای نصب در محل پروژه
• کنترل کیفیت یکنواخت در فرآیند تولید

در برخی پروژه ها از همین فناوری برای اجرای دیوار هالوکور نیز استفاده می شود که نشان دهنده انعطاف کاربردی آن است. بنابراین، در جمع بندی این بخش می توان گفت پاسخ به پرسش سقف هالوکور چیست تنها یک تعریف ساده نیست، بلکه توصیف یک سیستم سازه ای صنعتی با رویکرد کاهش هزینه و افزایش بهره وری است که در تحلیل اقتصادی پروژه، علاوه بر هزینه تولید و حمل قطعات، مقایسه آن با سیستم‌ های سنتی و حتی بررسی قیمت قالب بتن سقف در روش‌ های درجا می ‌تواند دید دقیق ‌تری از صرفه ‌جویی زمانی و مالی این سیستم ارائه دهد.

اجزای تشکیل دهنده سقف هالوکور

برای درک عمیق تر اینکه ساز و کار این سیستم چگونه عمل می کند، لازم است اجزای تشکیل دهنده آن را به صورت فنی بررسی کنیم. هر سقف هالوکور از چند بخش اصلی تشکیل شده که هماهنگی دقیق آن ها باعث عملکرد مطلوب سازه ای می شود. نخستین جزء، دال بتنی پیش تنیده است که هسته اصلی سیستم را تشکیل می دهد. این دال ها دارای حفره های طولی هستند که علاوه بر کاهش وزن، به عبور تأسیسات نیز کمک می کنند. در فرآیند تولید سقف هالوکور، کابل های فولادی با مقاومت بالا در بستر کشیده شده و پس از بتن ریزی، نیروی پیش تنیدگی در عضو باقی می ماند.

جزء دوم، کابل های پیش تنیده هستند که نقش کلیدی در افزایش ظرفیت خمشی دارند. کیفیت این کابل ها و نحوه مهار آن ها در انتهای قطعه، بخشی از جزئیات سقف هالوکور محسوب می شود. همچنین بتن با مقاومت فشاری بالا، معمولاً در رده های مقاومتی مشخص، برای تأمین دوام و سختی مورد استفاده قرار می گیرد.

در مرحله نصب، درزهای بین قطعات با بتن یا گروت پر می شوند و لایه ای بتن درجا برای یکپارچگی اجرا می گردد که در دیتیل سقف هالوکور پیش بینی شده است. در جدول زیر اجزای اصلی و نقش آن ها به صورت خلاصه ارائه شده است:

جزء اصلی	نقش سازه ای	اهمیت اجرایی
دال پیش تنیده	تحمل بارهای خمشی	کاهش وزن مرده
کابل فولادی	افزایش مقاومت کششی	کنترل خیز
بتن مقاوم	تأمین دوام	پایداری طولانی مدت
بتن درز اتصال	انتقال برش	یکپارچگی سازه

دقت در این اجزا و انتخاب کارخانه معتبر، در زمان خرید سقف هالوکور اهمیت بالایی دارد، زیرا کیفیت تولید مستقیماً بر عملکرد نهایی اثر می گذارد.

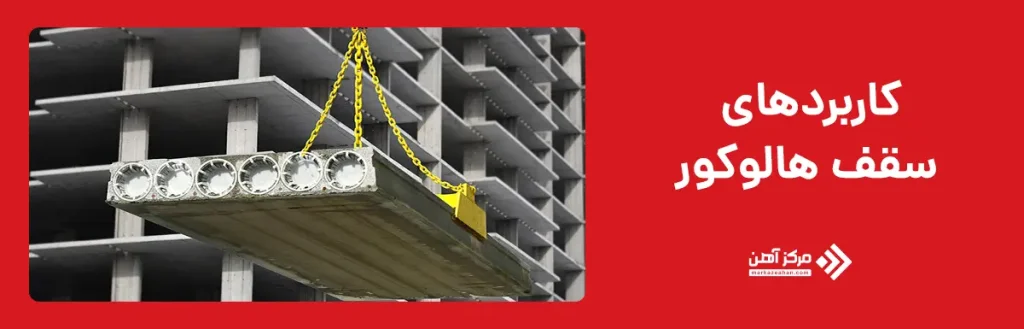

کاربردهای سقف هالوکور

گستره استفاده از سقف هالوکور تنها به یک نوع کاربری محدود نمی شود و همین موضوع آن را به گزینه ای محبوب در پروژه های متنوع تبدیل کرده است. این سیستم به دلیل توانایی پوشش دهانه های نسبتاً بزرگ، در پارکینگ های طبقاتی، مراکز خرید، ساختمان های اداری و انبارهای صنعتی کاربرد فراوان دارد. در چنین پروژه هایی که حذف ستون میانی اهمیت دارد، استفاده از سقف های هالوکور موجب ایجاد فضای باز و انعطاف پذیری معماری می شود. در مقایسه با سیستم‌ های سنتی که بسیاری از کارفرمایان می ‌پرسند سقف تیرچه یونولیت چیست و چه محدودیت ‌هایی در دهانه و سرعت اجرا دارد، هالوکور با پیش ‌تنیدگی و تولید صنعتی امکان پوشش دهانه ‌های بزرگ ‌تر و کاهش زمان نصب را فراهم می ‌کند.

در ساختمان های مسکونی میان مرتبه نیز این فناوری مورد استفاده قرار می گیرد. زمانی که کارفرما به دنبال سرعت ساخت بالا باشد، اجرای سقف هالوکور می تواند برنامه زمان بندی پروژه را به شکل محسوسی کوتاه کند. همچنین در پروژه های انبوه سازی، نصب سریع پنل ها باعث کاهش هزینه های کارگاهی می شود. در برخی طرح های صنعتی، از همین فناوری برای ساخت دیوار هالوکور بهره گرفته می شود تا هماهنگی کامل بین عناصر قائم و افقی سازه ایجاد گردد.

در مقایسه با سیستم های سنتی که معمولاً نیازمند قالب بندی گسترده هستند، این روش وابستگی کمتری به نیروی انسانی در محل دارد. به همین دلیل، بسیاری از پیمانکاران هنگام بررسی گزینه ها، علاوه بر تحلیل سازه ای، به قیمت سقف هالوکور و صرفه جویی زمانی آن توجه می کنند. کاربرد این سیستم را می توان به صورت زیر دسته بندی کرد:

• ساختمان های اداری با دهانه های باز
• پارکینگ های طبقاتی
• مراکز تجاری و فروشگاهی
• پروژه های صنعتی و انبارها
• طرح های انبوه سازی مسکونی

این تنوع کاربرد نشان می دهد که انتخاب صحیح سیستم سقف، وابسته به نیاز عملکردی و شرایط اجرایی هر پروژه است.

مزایا و معایب سقف هالوکور

انتخاب هر سیستم سازه ای نیازمند بررسی دقیق نقاط قوت و محدودیت های آن است و سقف هالوکور نیز از این قاعده مستثنی نیست. این فناوری به دلیل تولید صنعتی و پیش تنیدگی کنترل شده، توانسته جایگاه مهمی در پروژه های مدرن پیدا کند. در فرآیند نحوه اجرای سقف هالوکور، سرعت نصب و کاهش عملیات قالب بندی از مزایای مهم محسوب می شود که بر برنامه زمان بندی تأثیر مستقیم دارد. همچنین کیفیت یکنواخت در کارخانه باعث کاهش خطاهای انسانی می شود. با این حال، بررسی معایب سقف هالوکور نیز ضروری است؛ زیرا وابستگی به حمل قطعات سنگین و محدودیت در ایجاد بازشوهای بزرگ پس از تولید می تواند چالش برانگیز باشد. تحلیل همزمان مزایا و محدودیت ها کمک می کند تصمیم گیری صرفاً بر مبنای تبلیغات یا مقایسه سطحی انجام نشود. در ادامه، این موارد به صورت تفکیک شده ارائه شده اند تا ارزیابی دقیق تری از عملکرد این سیستم سازه ای فراهم شود.

مزایا

• کاهش وزن مرده سازه به دلیل وجود حفره های طولی
• امکان پوشش دهانه های متوسط تا بزرگ با ضخامت کمتر
• سرعت بالای نصب در محل پروژه
• کنترل کیفی بالا در کارخانه
• کاهش نیاز به قالب بندی و نیروی کار گسترده
• کاهش زمان کلی ساخت و بهره برداری سریع تر

معایب

• نیاز به جرثقیل و تجهیزات حمل سنگین
• محدودیت در تغییرات معماری پس از تولید
• حساسیت به دقت در اجرا و اتصال درزها
• وابستگی به کارخانه و برنامه حمل
• امکان بروز مشکل در صورت رعایت نشدن جزئیات اجرایی

الزامات اجرای سقف هالوکور

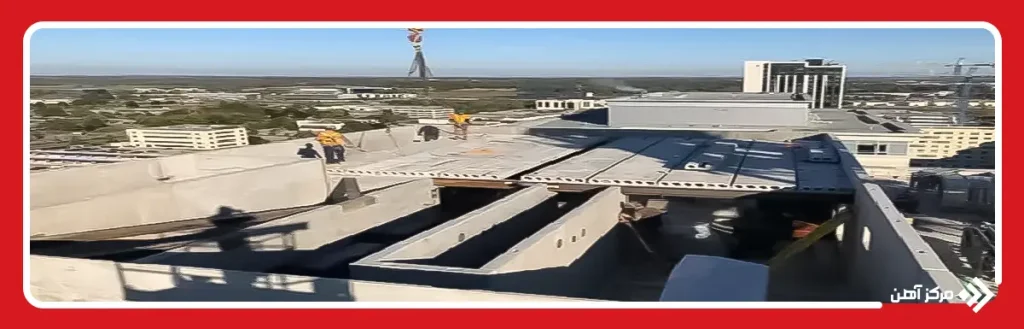

برای دستیابی به عملکرد ایمن و پایدار، رعایت الزامات فنی در اجرای سقف هالوکور ضروری است. پیش از نصب قطعات، تراز بودن تیرها یا دیوارهای باربر باید با دقت کنترل شود، زیرا هر گونه اختلاف سطح می تواند بر انتقال صحیح نیرو اثر بگذارد. در نحوه اجرای سقف هالوکور معمولاً ابتدا پنل ها با جرثقیل در محل قرار می گیرند و سپس فاصله بین آن ها با بتن یا گروت پر می شود. پس از تکمیل چیدمان، لایه بتن درجا برای یکپارچگی دیافراگم اجرا می گردد.

یکی از مهم ترین بخش ها در این مرحله، رعایت دقیق دیتیل سقف هالوکور است. اتصال مناسب به سیستم باربر جانبی، به ویژه در مناطق لرزه خیز، اهمیت زیادی دارد. همچنین باید آزمایش های کنترل کیفی مرتبط با مقاومت بتن و تنش کابل ها طبق استاندارد انجام شود. هماهنگی بین طراح سازه و کارخانه در تعیین ضخامت، طول دهانه و ظرفیت باربری، بخشی از جزئیات سقف هالوکور محسوب می شود که پیش از تولید نهایی باید نهایی گردد.

الزامات اجرایی را می توان به صورت زیر خلاصه کرد:

• کنترل تراز و آماده سازی تکیه گاه ها
• نصب دقیق قطعات با تجهیزات مناسب
• بتن ریزی صحیح درزهای اتصال
• اجرای لایه یکپارچه سازی طبق نقشه
• نظارت مهندسی مستمر در مراحل نصب

بی توجهی به این موارد می تواند موجب کاهش عملکرد سازه ای شود، بنابراین پایبندی به استانداردها شرط اصلی موفقیت در اجرای این سیستم است.

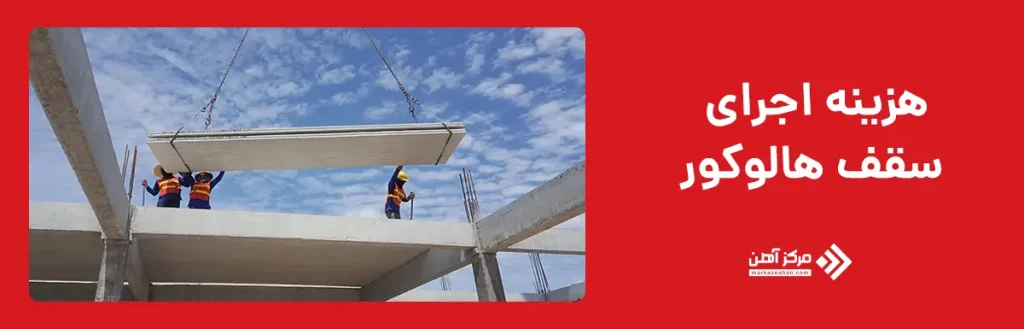

هزینه اجرای سقف هالوکور

برآورد دقیق هزینه در انتخاب سیستم سازه ای نقش تعیین کننده دارد و سقف هالوکور نیز از این موضوع مستثنی نیست. محاسبه هزینه معمولاً بر اساس متر مربع انجام می شود، اما عوامل متعددی بر عدد نهایی اثر می گذارند. طول دهانه، ضخامت دال، ظرفیت باربری مورد نیاز و فاصله پروژه تا کارخانه از مهم ترین متغیرها هستند. علاوه بر این، کیفیت بتن و کابل های پیش تنیده که در فرآیند تولید سقف هالوکور استفاده می شوند، بر قیمت تمام شده تأثیر دارند.

در بررسی اقتصادی، باید هزینه حمل قطعات، اجاره جرثقیل و عملیات نصب نیز لحاظ شود. بسیاری از کارفرمایان هنگام مقایسه گزینه ها، علاوه بر هزینه اولیه، به کاهش زمان ساخت توجه می کنند؛ زیرا تسریع در بهره برداری می تواند بخشی از هزینه ها را جبران کند. به همین دلیل تحلیل قیمت سقف هالوکور باید همراه با بررسی مزایای زمانی و کاهش عملیات قالب بندی انجام شود. در زمان خرید سقف هالوکور انتخاب کارخانه معتبر اهمیت دارد، زیرا کیفیت پایین می تواند در آینده هزینه های تعمیر و تقویت ایجاد کند. همچنین مقایسه این سیستم با روش های سنتی باید بر پایه محاسبات سازه ای و اقتصادی هم زمان انجام شود، نه صرفاً قیمت اولیه.

عوامل مؤثر بر هزینه را می توان به صورت زیر دسته بندی کرد:

• دهانه و ضخامت دال
• تیراژ سفارش
• فاصله حمل تا محل پروژه
• هزینه نصب و تجهیزات
• شرایط بازار مصالح

تحلیل جامع این موارد، مبنای تصمیم گیری صحیح در انتخاب سیستم سقف خواهد بود.

در جمع بندی می توان گفت سقف هالوکور به عنوان یک سیستم پیش تنیده صنعتی، پاسخی مهندسی به نیاز ساخت و ساز مدرن برای سرعت، کیفیت و بهینه سازی وزن سازه است. اگر دوباره این پرسش مطرح شود که سقف هالوکور چیست، اکنون روشن است که با مجموعه ای از دال های توخالی پیش ساخته رو به رو هستیم که در کارخانه تولید و در محل پروژه نصب می شوند. این فرآیند صنعتی باعث یکنواختی کیفیت و کاهش خطاهای اجرایی می شود. در مقایسه با سیستم های سنتی، کاهش عملیات قالب بندی و کوتاه شدن زمان اجرا از مهم ترین مزیت ها به شمار می رود.

با این حال، انتخاب این سیستم باید بر پایه تحلیل فنی و اقتصادی انجام شود. بررسی دقیق جزئیات سقف هالوکور، رعایت استانداردهای طراحی و توجه به شرایط لرزه ای منطقه از عوامل تعیین کننده در عملکرد نهایی هستند. همچنین هماهنگی با کارخانه تولید و برنامه ریزی حمل قطعات اهمیت ویژه دارد. در پروژه هایی که دهانه های متوسط تا بزرگ مورد نیاز است و زمان اجرا اهمیت بالایی دارد، این فناوری می تواند گزینه ای کارآمد باشد. در نهایت، تصمیم گیری آگاهانه زمانی شکل می گیرد که مزایا، محدودیت ها، شرایط اجرایی و هزینه ها به صورت هم زمان بررسی شوند تا بهترین انتخاب متناسب با نیاز پروژه انجام گیرد.
