سنسور رطوبت چیست و چه کاربردی دارد؟

سنسور رطوبت یکی از تجهیزات اندازه گیری است که برای تشخیص مقدار بخار آب موجود در هوا، رطوبت مواد یا میزان آب موجود در خاک به کار می رود. این تجهیز تغییرات رطوبت محیط را دریافت کرده و آن را به یک سیگنال قابل اندازه گیری برای نمایشگر، کنترلر یا سامانه کنترلی تبدیل می کند. در بسیاری از فرایندهای صنعتی، ساختمانی و انبارداری، کنترل رطوبت به اندازه کنترل دما اهمیت دارد؛ زیرا افزایش رطوبت می تواند موجب خوردگی تجهیزات فلزی، کاهش کیفیت محصولات و اختلال در فرایند تولید شود. برای نمونه، در محیط هایی که تجهیزات فولادی نگهداری می شوند، علاوه بر بررسی شرایط محیطی و قیمت آهن، کنترل رطوبت نیز می تواند بخشی از برنامه نگهداری صحیح باشد. تجهیزی که این وظیفه را انجام می دهد، معمولا با عنوان حسگر رطوبت شناخته می شود.

کاربرد این سنسورها تنها به یک حوزه محدود نیست و از سیستم های تهویه ساختمان تا گلخانه، صنایع غذایی، دارویی، کشاورزی، مراکز داده و کارخانه های تولیدی را شامل می شود. در بسیاری از تجهیزات جدید، سنسور رطوبت هوا همراه با اندازه گیری دما مورد استفاده قرار می گیرد تا شرایط محیط با دقت بیشتری پایش شود. از آنجا که این تجهیزات در خانواده سنسور صنعتی قرار می گیرند، می توان خروجی آنها را به کنترلرهایی مانند PLC، ترانسمیتر، سیستم مانیتورینگ یا تجهیزات هشدار متصل کرد. انتخاب مدل مناسب به محدوده رطوبت، دقت مورد نیاز، شرایط دمایی، نوع خروجی و محیط نصب بستگی دارد.

سنسور رطوبت چیست؟

سنسور رطوبت وسیله ای الکترونیکی یا الکترومکانیکی است که مقدار رطوبت موجود در محیط را تشخیص داده و آن را به یک مقدار قابل پردازش تبدیل می کند. عبارت سنسور رطوبت سنج معمولا برای تجهیزاتی استفاده می شود که علاوه بر تشخیص وجود رطوبت، مقدار آن را نیز به صورت عددی اندازه گیری می کنند. در مدل های اندازه گیری رطوبت هوا، مقدار رطوبت معمولا به صورت رطوبت نسبی یا RH بیان می شود. از آنجا که رطوبت نسبی به دمای محیط وابسته است، بسیاری از تجهیزات اندازه گیری رطوبت در کنار عنصر حساس به رطوبت، دارای سنسور دما نیز هستند تا داده های دقیق تری در اختیار سیستم قرار دهند. برخی تجهیزات نیز با ترکیب داده رطوبت و دما، پارامترهایی مانند نقطه شبنم را محاسبه می کنند.

از نظر ساختار اندازه گیری، سنسور ممکن است تغییر ظرفیت الکتریکی، مقاومت، هدایت حرارتی یا سایر ویژگی های فیزیکی ناشی از حضور آب را بررسی کند. مدار الکترونیکی داخلی این تغییر را پردازش کرده و خروجی آن را به شکل آنالوگ یا دیجیتال در اختیار تجهیزات دیگر قرار می دهد. به همین دلیل سنجش رطوبت یکی از بخش های مهم ابزار دقیق در بسیاری از فرایندهای صنعتی محسوب می شود. سنسورهای حرفه ای می توانند به صورت پراب، ماژول الکترونیکی یا ترانسمیتر صنعتی ساخته شوند و برای کار در کانال هوا، اتاق، مخزن، خط تولید یا محیط آزاد طراحی شوند. نوع سنسور باید متناسب با محیط و پارامتری که قرار است اندازه گیری شود انتخاب شود.

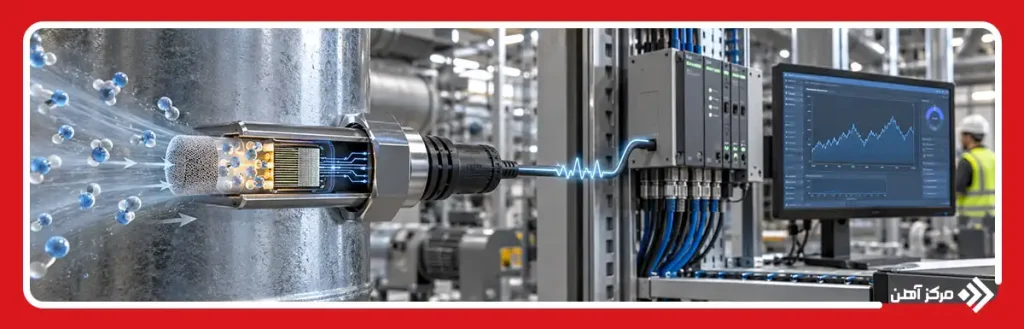

سنسور رطوبتی چگونه کار می کند؟

یک سنسور رطوبتی ابتدا تغییر ایجاد شده بر اثر حضور بخار آب یا رطوبت را در عنصر حساس خود تشخیص می دهد. نحوه این تشخیص به فناوری سنسور بستگی دارد. برای مثال در مدل خازنی، جذب مولکول های آب توسط یک لایه حساس باعث تغییر ثابت دی الکتریک و در نتیجه تغییر ظرفیت الکتریکی می شود. در سنسور مقاومتی نیز رطوبت می تواند مقاومت الکتریکی ماده حساس را تغییر دهد. مدار داخلی سنسور این تغییرات را اندازه گیری، تقویت و به سیگنالی تبدیل می کند که مقدار رطوبت از روی آن قابل محاسبه باشد. به همین دلیل سنسور تشخیص رطوبت عملا یک مبدل است که تغییرات فیزیکی محیط را به داده الکتریکی تبدیل می کند.

در سامانه های پیشرفته، داده تولید شده فقط روی نمایشگر نشان داده نمی شود، بلکه برای کنترل خودکار فرایند نیز استفاده می شود. به عنوان مثال، اگر رطوبت یک سالن تولید از حد تعیین شده بیشتر شود، کنترلر می تواند سیستم تهویه، خشک کن یا رطوبت گیر را فعال کند. اتصال سنسور به PLC یا کنترلر، یکی از کاربردهای متداول آن در اتوماسیون صنعتی است. خروجی سنسور بسته به مدل می تواند ولتاژی، جریانی، دیجیتال یا مبتنی بر پروتکل های ارتباطی باشد. سرعت پاسخ، کالیبراسیون و شرایط نصب نیز تاثیر مستقیمی بر کیفیت اندازه گیری دارند.

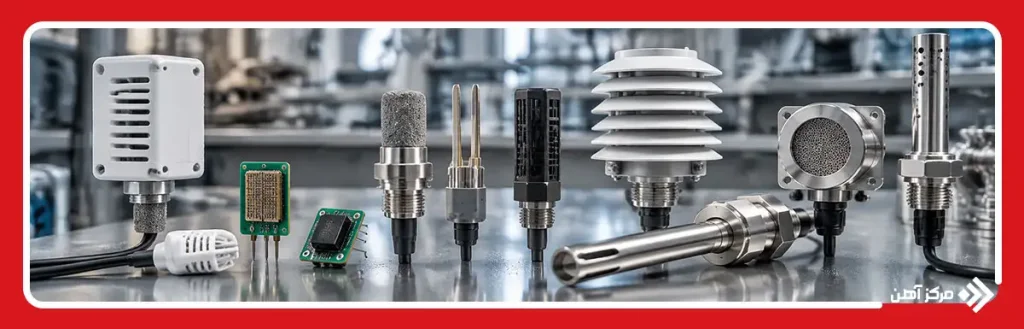

انواع سنسور رطوبت

سنسورهای رطوبت را می توان بر اساس اصل اندازه گیری، نوع محیط و کاربرد دسته بندی کرد. از نظر فناوری اندازه گیری، مدل های خازنی، مقاومتی و حرارتی از شناخته شده ترین گزینه ها هستند. هر یک از این سنسورها نسبت به تغییر رطوبت واکنش متفاوتی دارند و بنابراین دقت، محدوده کاری، سرعت پاسخ، پایداری و هزینه آنها نیز یکسان نیست. سنسور مناسب برای سیستم تهویه یک ساختمان لزوما همان گزینه ای نیست که در کوره خشک کن، خط تولید مواد غذایی یا فضای صنعتی دارای آلودگی شیمیایی استفاده می شود.

در انتخاب فناوری باید مشخص شود سنسور قرار است رطوبت هوا، گاز، خاک یا ماده مشخصی را پایش کند. شرایط دمایی، احتمال ایجاد میعان، وجود گرد و غبار، مواد شیمیایی و سطح دقت مورد نیاز نیز اهمیت دارند.

نوع سنسور	نحوه عملکرد	مزیت	کاربرد
خازنی	تغییر ظرفیت الکتریکی	دقت بالا	HVAC، صنعت
مقاومتی	تغییر مقاومت	قیمت مناسب	کاربرد عمومی
حرارتی	تغییر انتقال حرارت	مناسب شرایط خاص	کاربرد تخصصی

در ادامه، عملکرد هر یک از این فناوری ها به صورت جداگانه بررسی می شود.

سنسور رطوبت خازنی

سنسور رطوبت خازنی یکی از متداول ترین فناوری ها برای اندازه گیری رطوبت نسبی هوا است. عنصر حساس این سنسور معمولا شامل دو الکترود و یک ماده دی الکتریک جاذب رطوبت، مانند لایه پلیمری، است. با افزایش رطوبت محیط، مولکول های آب وارد یا جذب لایه حساس می شوند و ویژگی دی الکتریک آن را تغییر می دهند. تغییر ثابت دی الکتریک باعث تغییر ظرفیت خازن می شود و مدار الکترونیکی این تغییر را به مقدار رطوبت تبدیل می کند. این اصل در بسیاری از سنسورهای دیجیتال جدید مورد استفاده قرار می گیرد.

مزیت اصلی مدل های خازنی، امکان اندازه گیری رطوبت در محدوده وسیع، پاسخ مناسب و قابلیت یکپارچه شدن با مدارهای الکترونیکی است. بسیاری از سنسورهای کوچک مورد استفاده در تجهیزات هوشمند، سیستم های HVAC، دیتالاگرها و سامانه های کنترل محیطی نیز از همین فناوری استفاده می کنند. با این حال، آلودگی سطح عنصر حساس، تماس طولانی با برخی ترکیبات شیمیایی و میعان شدید می تواند بر عملکرد بعضی مدل ها تاثیر بگذارد. به همین دلیل رعایت شرایط نصب و محدوده کاری اعلام شده توسط سازنده اهمیت زیادی دارد.

سنسور رطوبت مقاومتی

سنسور رطوبت مقاومتی بر اساس تغییر مقاومت الکتریکی یک ماده حساس در اثر افزایش یا کاهش رطوبت کار می کند. در این ساختار، معمولا دو الکترود روی یک بستر قرار گرفته اند و ماده ای که مقاومت آن نسبت به رطوبت واکنش نشان می دهد در میان یا روی آنها قرار دارد. با جذب آب، هدایت الکتریکی ماده تغییر می کند و مدار اندازه گیری می تواند مقدار رطوبت را از روی تغییر مقاومت تخمین بزند.

یکی از مزیت های این فناوری، ساختار نسبتا ساده و امکان ساخت سنسورهایی با هزینه مناسب است. به همین دلیل مدل های مقاومتی در بعضی تجهیزات اندازه گیری عمومی، سامانه های آموزشی و کاربردهایی که به دقت بسیار بالا نیاز ندارند دیده می شوند. البته عملکرد این نوع سنسور می تواند تحت تاثیر دما، آلودگی سطح، ترکیبات شیمیایی و فرسودگی ماده حساس قرار گیرد. در کاربردهای دقیق، جبران اثر دما و کالیبراسیون اهمیت زیادی دارد. همچنین باید از استفاده سنسور خارج از محدوده مشخص شده جلوگیری کرد؛ زیرا اشباع یا ایجاد رسوب روی سطح می تواند باعث افزایش خطا و کاهش پایداری اندازه گیری شود.

سنسور رطوبت حرارتی

سنسور رطوبت حرارتی از تفاوت رفتار حرارتی هوا یا گاز در شرایط مختلف رطوبتی برای تشخیص مقدار بخار آب استفاده می کند. در برخی طراحی ها، دو عنصر حساس حرارتی در شرایط متفاوت قرار می گیرند و اختلاف انتقال حرارت میان آنها اندازه گیری می شود. حضور بخار آب می تواند ویژگی های انتقال حرارت مخلوط گازی را تغییر دهد و سیستم با تحلیل این تغییر، میزان رطوبت را تعیین کند.

این فناوری نسبت به سنسورهای خازنی و مقاومتی کاربرد محدودتر و تخصصی تری دارد، اما در برخی فرایندهای صنعتی یا اندازه گیری های ویژه می تواند مفید باشد. مزیت آن این است که اندازه گیری مستقیما بر مبنای یک ویژگی حرارتی انجام می شود؛ با این حال ترکیب گاز، جریان هوا، دما و شرایط محیط ممکن است روی نتیجه تاثیر بگذارند. بنابراین انتخاب سنسور حرارتی باید بر اساس شرایط واقعی فرایند انجام شود. در خطوط تولید یا محیط هایی که ترکیب گاز ثابت نیست، لازم است اثر سایر گازها و تغییرات دما نیز در طراحی سیستم اندازه گیری بررسی شود تا داده ثبت شده قابل اعتماد باقی بماند.

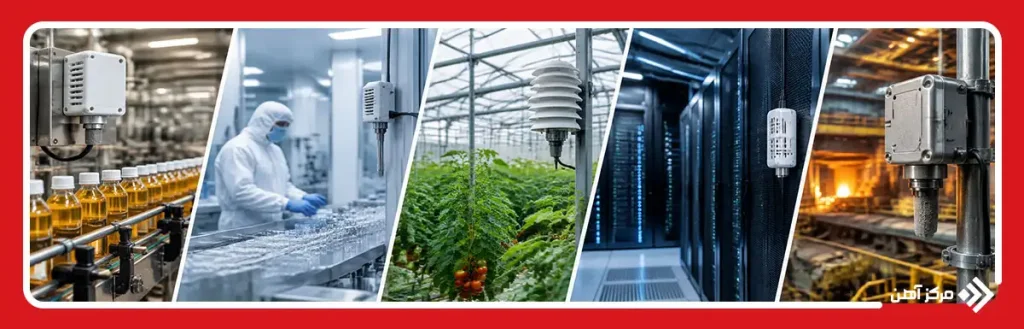

کاربرد سنسور رطوبت در صنایع مختلف

اندازه گیری رطوبت در صنایعی اهمیت دارد که تغییر میزان آب موجود در هوا یا ماده می تواند کیفیت محصول، عملکرد تجهیزات یا ایمنی فرایند را تحت تاثیر قرار دهد. سنسور رطوبت صنعتی در کارخانه ها معمولا برای پایش سالن تولید، هوای فشرده، خشک کن ها، انبار مواد اولیه یا محیط تجهیزات حساس استفاده می شود. کنترل رطوبت می تواند از ایجاد خوردگی، چگالش، تغییر خواص مواد و اختلال در فرایند جلوگیری کند.

کاربردهای مهم این تجهیزات شامل موارد زیر است:

• صنایع غذایی برای کنترل شرایط تولید و نگهداری محصولات
• صنایع دارویی و آزمایشگاهی برای پایش محیط های کنترل شده
• گلخانه ها و کشاورزی برای مدیریت رطوبت هوا و آبیاری
• صنایع چوب، کاغذ و نساجی برای کنترل کیفیت مواد
• مراکز داده برای جلوگیری از شرایط نامناسب محیطی
• سیستم های HVAC برای تنظیم شرایط آسایش داخل ساختمان
• انبارها برای حفاظت از کالاهای حساس به رطوبت

در کشاورزی، سنسور رطوبت خاک نقش متفاوتی دارد و میزان آب موجود در بستر یا خاک را بررسی می کند تا زمان مناسب آبیاری مشخص شود. بنابراین نوع فناوری سنسور باید متناسب با محیط اندازه گیری انتخاب شود.

اجزای سنسور رطوبت

ساختار سنسورهای رطوبت بسته به فناوری و کاربرد آنها متفاوت است، اما اغلب مدل ها از چند بخش اصلی تشکیل شده اند. عنصر حساس مهم ترین قسمت سنسور است و مستقیما با تغییرات رطوبت واکنش نشان می دهد. داده ایجاد شده در این قسمت باید توسط مدارهای الکترونیکی پردازش شود تا به خروجی قابل استفاده برای تجهیزات کنترلی تبدیل شود.

مهم ترین اجزای رایج عبارتند از:

• عنصر حساس: بخشی که نسبت به رطوبت واکنش نشان می دهد و می تواند خازنی، مقاومتی یا حرارتی باشد.
• مدار پردازش سیگنال: تغییرات اولیه سنسور را تقویت، فیلتر و پردازش می کند.
• مبدل آنالوگ به دیجیتال: در مدل های دیجیتال، سیگنال اندازه گیری شده را به داده دیجیتال تبدیل می کند.
• بخش جبران دما: خطای ناشی از تغییر دما را کاهش می دهد.
• فیلتر یا محافظ پراب: از عنصر حساس در برابر گرد و غبار و آلودگی محافظت می کند.
• واحد خروجی: ارتباط سنسور با نمایشگر، PLC، دیتالاگر یا کنترلر را برقرار می کند.

کیفیت هر یک از این بخش ها می تواند روی دقت، سرعت پاسخ و پایداری بلندمدت سنسور تاثیر بگذارد.

سنسور رطوبت چه پارامترهایی را اندازه گیری می کند؟

عبارت رطوبت می تواند به چند پارامتر مختلف اشاره داشته باشد و همه سنسورها الزاما تمام آنها را مستقیما اندازه گیری نمی کنند. یکی از رایج ترین پارامترها، رطوبت نسبی یا RH است که نسبت مقدار بخار آب موجود در هوا به مقدار اشباع در همان دما را نشان می دهد. به همین دلیل مقدار RH به دما وابسته است و تغییر دما می تواند بدون اضافه یا کم شدن واقعی بخار آب، مقدار رطوبت نسبی را تغییر دهد.

پارامترهای رایج در سیستم های سنجش رطوبت عبارتند از:

• رطوبت نسبی: معمولا به صورت درصد RH نمایش داده می شود.
• نقطه شبنم: دمایی که در آن بخار آب شروع به میعان می کند.
• دمای محیط: در بسیاری از سنسورهای ترکیبی همزمان اندازه گیری می شود.
• رطوبت مطلق: مقدار بخار آب موجود در حجم مشخصی از هوا.
• نسبت اختلاط یا پارامترهای محاسباتی رطوبت: در برخی ترانسمیترها از داده های دما و رطوبت استخراج می شوند.
• رطوبت مواد یا خاک: در سنسورهای مخصوص جامدات و کشاورزی اندازه گیری می شود.

بنابراین پیش از خرید باید مشخص شود دقیقا کدام پارامتر مورد نیاز سیستم است.

مزایا و معایب سنسورهای رطوبت

استفاده از سنسورهای رطوبت امکان پایش پیوسته شرایط محیط را فراهم می کند و به جای بررسی مقطعی، تغییرات رطوبت را در طول زمان در اختیار اپراتور یا سیستم کنترل قرار می دهد. این ویژگی در کارخانه ها، گلخانه ها، انبارها و سیستم های تهویه می تواند به کنترل دقیق تر فرایند و کاهش خسارت ناشی از رطوبت کمک کند. امکان ارسال داده به PLC، دیتالاگر یا سیستم مانیتورینگ نیز از مزیت های مهم این تجهیزات است.

مزایا:

• اندازه گیری مداوم و سریع رطوبت
• امکان کنترل خودکار تجهیزات وابسته
• قابلیت ثبت و تحلیل داده های محیطی
• کمک به حفظ کیفیت محصول
• امکان استفاده در طیف وسیعی از کاربردها
• قابلیت ترکیب اندازه گیری دما و رطوبت در یک تجهیز

معایب:

• احتمال کاهش دقت در اثر آلودگی عنصر حساس
• نیاز برخی مدل ها به کالیبراسیون دوره ای
• تاثیر دما یا شرایط محیطی بر اندازه گیری
• احتمال بروز خطا در شرایط میعان
• تفاوت عملکرد سنسورها در محیط های شیمیایی و صنعتی

در نتیجه، کیفیت عملکرد سنسور بیش از هر چیز به انتخاب درست فناوری و نصب متناسب با شرایط محیط بستگی دارد.

هنگام انتخاب سنسور رطوبت به چه نکاتی توجه کنیم؟

انتخاب سنسور مناسب باید بر اساس شرایط واقعی محل نصب انجام شود و تنها قیمت یا محدوده اسمی دستگاه معیار مناسبی نیست. اولین موضوع، تعیین نوع رطوبت مورد اندازه گیری است. برای مثال سنسور مناسب اتاق اداری با سنسوری که داخل یک خشک کن صنعتی، کانال تهویه یا محیط دارای بخارات شیمیایی نصب می شود تفاوت دارد. همچنین باید بررسی شود آیا اندازه گیری رطوبت نسبی کافی است یا پارامترهایی مانند نقطه شبنم نیز مورد نیاز هستند.

مهم ترین معیارهای انتخاب عبارتند از:

• محدوده اندازه گیری RH و دما
• دقت و تکرارپذیری سنسور
• سرعت پاسخ به تغییرات محیط
• پایداری بلندمدت و میزان رانش
• شرایط دمایی و فشار محیط
• احتمال ایجاد میعان روی پراب
• وجود گرد و غبار یا مواد شیمیایی
• نوع خروجی آنالوگ یا دیجیتال
• امکان اتصال به PLC یا سیستم مانیتورینگ
• درجه حفاظت بدنه و پراب
• امکان کالیبراسیون و تعویض سنسور

در محیط های بسیار مرطوب یا آلوده، شرایط میعان و آلودگی اهمیت بیشتری دارند؛ زیرا این عوامل می توانند بر دقت و عمر سنسور تاثیر بگذارند.

سنسور رطوبت یکی از تجهیزات مهم برای پایش و کنترل میزان رطوبت در محیط های مختلف است و انتخاب صحیح آن می تواند نقش مستقیمی در افزایش دقت فرایند، حفظ کیفیت محصولات و جلوگیری از آسیب تجهیزات داشته باشد. این سنسورها با فناوری هایی مانند خازنی، مقاومتی و حرارتی ساخته می شوند و هر کدام با توجه به شرایط محیط، محدوده اندازه گیری و میزان دقت مورد نیاز، کاربرد متفاوتی دارند. به همین دلیل نمی توان یک نوع حسگر را برای تمام کاربردها بهترین گزینه دانست.

پیش از انتخاب سنسور رطوبت باید عواملی مانند دقت، سرعت پاسخ، محدوده دما و رطوبت، نوع خروجی، شرایط نصب، احتمال ایجاد میعان و امکان اتصال به سیستم کنترل بررسی شوند. در کاربردهای صنعتی نیز توجه به مقاومت سنسور در برابر گرد و غبار، مواد شیمیایی و شرایط سخت محیطی اهمیت بیشتری دارد. انتخاب درست و کالیبراسیون دوره ای سنسور می تواند داده های قابل اعتماد تری برای کنترل و بهینه سازی فرایند فراهم کند.
