لوله بوردون یا فشارسنج بوردون چیست و چگونه کار می کند؟
دسترسی سریع به محتوای این مطلب
لوله بوردون یکی از پرکاربردترین اجزای مکانیکی برای اندازه گیری فشار سیالات در صنایع مختلف است که اساس عملکرد آن بر تغییر شکل یک لوله فلزی انعطاف پذیر در اثر فشار داخلی استوار است. این قطعه معمولا در ساخت فشارسنج های عقربه ای استفاده می شود و به دلیل ساختار ساده، دوام مناسب و قابلیت اندازه گیری فشارهای مختلف، در بسیاری از تجهیزات صنعتی مورد استفاده قرار می گیرد. انتخاب جنس مناسب لوله بوردون اهمیت زیادی دارد؛ زیرا عواملی مانند نوع سیال، محدوده فشار و شرایط کاری می توانند بر عملکرد آن تاثیر بگذارند. به همین دلیل، بررسی مشخصات متریال مورد استفاده در تجهیزات صنعتی مانند قیمت آهن و سایر فلزات مورد استفاده در ساخت قطعات، بخشی از فرآیند انتخاب و تولید این تجهیزات محسوب می شود.
فشارسنج بوردون در بسیاری از سیستم های کنترل فشار به عنوان یک ابزار قابل اعتماد شناخته می شود و در صنایع نفت و گاز، پتروشیمی، نیروگاه ها، تجهیزات هیدرولیک و خطوط فرآیندی کاربرد دارد. ساختار این تجهیز به گونه ای است که تغییر شکل مکانیکی ایجاد شده در لوله را به حرکت عقربه روی صفحه نمایش تبدیل می کند. در هنگام بررسی یا خرید تجهیزات مرتبط با اندازه گیری فشار، توجه به عواملی مانند محدوده عملکرد، جنس بدنه و شرایط نصب اهمیت دارد. همچنین مشخصاتی مانند قیمت لوله مورد استفاده در ساخت این قطعه می تواند تحت تاثیر جنس آلیاژ، ضخامت و فرآیند تولید قرار گیرد. در ادامه مقاله مرکزآهن با ساختار، نحوه عملکرد، انواع لوله بوردون و کاربردهای این تجهیز بیشتر آشنا می شویم.
لوله بوردون چیست؟
لوله بوردون یک قطعه مکانیکی برای اندازه گیری فشار است که در بسیاری از فشارسنج های صنعتی مورد استفاده قرار می گیرد. این قطعه معمولا از یک لوله فلزی با سطح مقطع بیضی یا تخت ساخته می شود که به شکل خاصی خم شده است. زمانی که سیال تحت فشار وارد فضای داخلی لوله می شود، سطح مقطع آن تمایل دارد به حالت دایره ای نزدیک شود و همین تغییر باعث حرکت جزئی در طول لوله خواهد شد. این حرکت مکانیکی توسط یک مکانیزم انتقال به عقربه نمایشگر منتقل شده و مقدار فشار توسط گیج فشار روی صفحه مدرج نمایش داده می شود. اگر این سوال مطرح شود که لوله بوردون چیست، می توان گفت یک مبدل مکانیکی ساده اما دقیق است که انرژی فشار سیال را به جابه جایی قابل مشاهده تبدیل می کند.
ساختار این قطعه به گونه ای طراحی شده که بدون نیاز به منبع انرژی خارجی، امکان اندازه گیری فشار را فراهم می کند. به همین دلیل، فشارسنج لوله بوردون در محیط های صنعتی که شرایط کاری سخت، فشار بالا یا دسترسی محدود به تجهیزات الکترونیکی وجود دارد، کاربرد گسترده ای دارد. جنس لوله معمولا با توجه به نوع سیال و شرایط محیطی انتخاب می شود و می تواند از آلیاژهایی مانند برنج، فولاد، فولاد زنگ نزن یا آلیاژهای مقاوم در برابر خوردگی ساخته شود. ضخامت جداره، شکل خمیدگی و کیفیت ساخت، تاثیر مستقیمی بر دقت عملکرد تجهیز دارند. در واقع، انواع لوله بوردون با توجه به محدوده فشار، فضای نصب و میزان حساسیت مورد نیاز طراحی می شوند و هر کدام برای شرایط خاصی مناسب هستند.

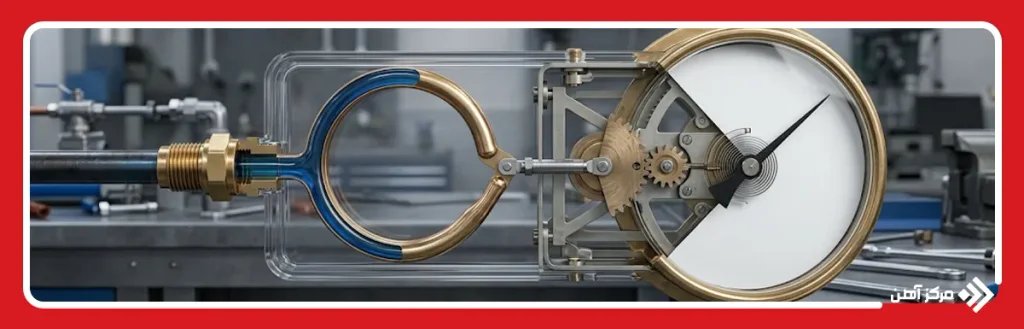

لوله بوردون چگونه فشار را اندازه گیری می کند؟
نحوه عملکرد لوله بوردون بر اساس تبدیل فشار سیال به یک حرکت مکانیکی قابل اندازه گیری است. زمانی که سیال یا گاز تحت فشار وارد بخش داخلی لوله می شود، نیروی وارد شده باعث تغییر شکل جزئی در ساختار خمیده لوله خواهد شد. لوله بوردون به دلیل داشتن مقطع بیضی شکل، در برابر فشار داخلی تمایل دارد به سمت شکل دایره ای تغییر حالت دهد. این تغییر شکل باعث باز شدن یا صاف تر شدن نسبی انحنای لوله می شود. انتهای آزاد لوله به یک سیستم مکانیکی شامل اهرم، چرخ دنده و محور متصل است و حرکت ایجاد شده را به عقربه منتقل می کند. به این ترتیب، مقدار فشار بدون نیاز به سیستم الکتریکی یا حسگر پیچیده روی صفحه مدرج نمایش داده می شود.
دقت عملکرد فشارسنج بوردون به عوامل مختلفی مانند جنس لوله، ضخامت جداره، محدوده فشار کاری، کیفیت ساخت و شرایط محیطی بستگی دارد. برای مثال، اگر فشار وارد شده بیش از محدوده طراحی شده باشد، تغییر شکل دائمی در لوله ایجاد می شود و دقت اندازه گیری کاهش پیدا می کند. به همین دلیل، انتخاب محدوده فشار مناسب پیش از نصب اهمیت زیادی دارد. در برخی مدل ها، برای افزایش حساسیت یا امکان اندازه گیری فشارهای پایین تر، شکل لوله و تعداد پیچش های آن تغییر داده می شود. همچنین کالیبراسیون دوره ای باعث می شود عملکرد تجهیز در طول زمان حفظ شود. به طور کلی، مکانیزم ساده اما موثر لوله بوردون باعث شده این روش اندازه گیری همچنان یکی از رایج ترین راهکارها در سیستم های صنعتی برای کنترل فشار باشد.
کاربرد لوله بوردون
لوله بوردون به دلیل ساختار مکانیکی ساده، مقاومت مناسب و قابلیت اندازه گیری فشار در شرایط مختلف، یکی از پرکاربردترین اجزای مورد استفاده در تجهیزات اندازه گیری فشار صنعتی است. این قطعه در بسیاری از فشارسنج های عقربه ای به کار می رود و امکان بررسی فشار سیالات و گازها را بدون نیاز به سیستم های الکترونیکی پیچیده فراهم می کند. کاربرد لوله بوردون تنها به یک صنعت محدود نیست و با توجه به جنس آلیاژ، محدوده فشار و طراحی ساختاری می تواند در محیط های مختلف مورد استفاده قرار گیرد. در کارخانه ها، خطوط انتقال، تجهیزات فرآیندی و سیستم های کنترلی، این تجهیز برای پایش شرایط کاری و جلوگیری از عملکرد خارج از محدوده دستگاه ها اهمیت زیادی دارد.
یکی از دلایل استفاده گسترده از لوله بوردون، توانایی آن در اندازه گیری فشارهای متوسط تا بالا و مقاومت در برابر شرایط سخت صنعتی است. این قطعه می تواند در کنار سایر تجهیزات کنترلی، اطلاعات لازم برای بررسی وضعیت سیستم را در اختیار اپراتورها قرار دهد. انتخاب نوع مناسب از انواع لوله بوردون به عواملی مانند نوع سیال، دمای کاری، فشار مورد انتظار و شرایط نصب بستگی دارد. برای مثال، در محیط های دارای مواد خورنده معمولا از آلیاژهای مقاوم تر استفاده می شود تا عمر مفید تجهیز افزایش پیدا کند. در ادامه، مهم ترین حوزه های استفاده از این قطعه شامل گیج های فشار، صنایع نفت و گاز، پتروشیمی، تجهیزات هیدرولیک و پنوماتیک و صنایع تولیدی بررسی می شوند.
گیج های فشار
یکی از رایج ترین کاربردهای لوله بوردون، استفاده در ساخت گیج های فشار مکانیکی است. در این تجهیزات، لوله بوردون به عنوان بخش حسگر اصلی عمل می کند و تغییرات فشار سیال را به حرکت مکانیکی تبدیل می کند. این حرکت سپس از طریق مکانیزم داخلی به عقربه منتقل شده و مقدار فشار روی صفحه مدرج نمایش داده می شود. فشارسنج لوله بوردون به دلیل ساختار ساده و عدم نیاز به منبع تغذیه، در بسیاری از سیستم های صنعتی و تاسیساتی مورد استفاده قرار می گیرد.
گیج های فشار مجهز به لوله بوردون در مدل های مختلفی تولید می شوند و هر مدل برای محدوده فشار و شرایط کاری مشخصی طراحی شده است. عواملی مانند دمای محیط، نوع سیال، میزان خوردگی، فشار کاری و دقت مورد نیاز، در انتخاب این تجهیزات تاثیر دارند. برای مثال، در سیستم هایی که فشار بالا وجود دارد، استفاده از لوله بوردون با جنس و ضخامت مناسب اهمیت زیادی دارد تا از تغییر شکل دائمی و کاهش دقت جلوگیری شود.
از این تجهیزات در کمپرسورها، مخازن تحت فشار، خطوط انتقال سیالات، تجهیزات فرآیندی و ماشین آلات صنعتی استفاده می شود. همچنین به دلیل قابلیت اطمینان بالا، گیج فشار لوله بوردون همچنان یکی از گزینه های رایج برای اندازه گیری فشار در محیط های صنعتی است. سادگی تعمیر، هزینه مناسب و امکان استفاده در شرایط سخت از مهم ترین دلایلی هستند که باعث تداوم استفاده از این فناوری در صنایع مختلف شده اند.
صنایع نفت و گاز
صنایع نفت و گاز یکی از مهم ترین حوزه های استفاده از لوله بوردون محسوب می شود؛ زیرا کنترل دقیق فشار در این صنعت نقش مستقیمی در ایمنی، بهره برداری صحیح و عملکرد تجهیزات دارد. در بخش هایی مانند خطوط انتقال نفت و گاز، واحدهای فرآیندی، مخازن ذخیره، کمپرسورها و تجهیزات حفاری، فشار سیالات باید به صورت مداوم بررسی شود تا از ایجاد شرایط خطرناک جلوگیری شود.
فشارسنج بوردون به دلیل مقاومت مناسب در برابر فشارهای بالا و قابلیت استفاده در محیط های صنعتی سخت، گزینه ای مناسب برای بسیاری از تجهیزات این صنعت است. در این کاربردها معمولا از آلیاژهای مقاوم در برابر خوردگی استفاده می شود؛ زیرا برخی سیالات موجود در فرآیندهای نفت و گاز می توانند باعث آسیب به قطعات معمولی شوند. همچنین انتخاب صحیح جنس لوله و محدوده اندازه گیری، تاثیر زیادی بر طول عمر و دقت تجهیز دارد.
در پالایشگاه ها و واحدهای فرآیندی، اپراتورها از گیج های فشار مجهز به لوله بوردون برای کنترل وضعیت تجهیزات و بررسی عملکرد سیستم ها استفاده می کنند. این اطلاعات به آنها کمک می کند تا تغییرات غیرعادی فشار را سریع تر تشخیص داده و اقدامات لازم را انجام دهند. به همین دلیل، لوله بوردون یکی از اجزای مهم در سیستم های پایش فشار صنعت نفت و گاز به شمار می رود.

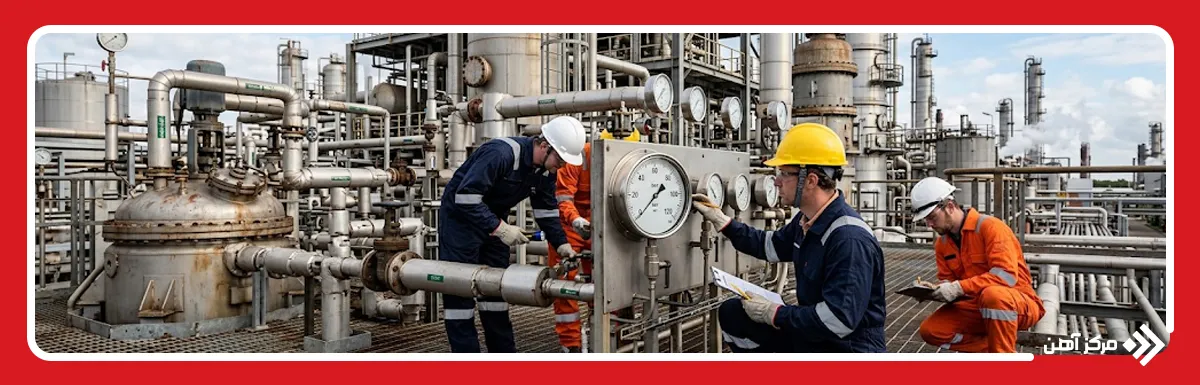

صنایع پتروشیمی
صنایع پتروشیمی یکی دیگر از حوزه های مهم استفاده از لوله بوردون است؛ زیرا فرآیندهای این صنعت معمولا با سیالات مختلف، فشارهای بالا و شرایط عملیاتی حساس همراه هستند. در واحدهای پتروشیمی، کنترل فشار تجهیزات نقش مهمی در حفظ ایمنی، افزایش بهره وری و جلوگیری از آسیب به سیستم ها دارد. به همین دلیل، از فشارسنج های مجهز به لوله بوردون در تجهیزاتی مانند راکتورها، مخازن تحت فشار، خطوط انتقال مواد، پمپ ها و سیستم های فرآیندی استفاده می شود.
در این صنایع، انتخاب جنس مناسب لوله بوردون اهمیت زیادی دارد؛ زیرا برخی مواد شیمیایی می توانند باعث خوردگی یا کاهش عمر قطعات شوند. به همین دلیل، معمولا از آلیاژهایی مانند فولاد زنگ نزن یا مواد مقاوم در برابر خوردگی برای ساخت این تجهیزات استفاده می شود. همچنین محدوده فشار و دمای کاری باید پیش از انتخاب فشارسنج بررسی شود تا تجهیز بتواند در شرایط واقعی فرآیند عملکرد مناسبی داشته باشد.
فشارسنج لوله بوردون در پتروشیمی معمولا به عنوان یک ابزار پایش محلی مورد استفاده قرار می گیرد و به اپراتورها امکان می دهد وضعیت فشار سیستم را به صورت مستقیم مشاهده کنند. سادگی عملکرد، عدم وابستگی به برق و مقاومت در محیط های صنعتی از دلایل اصلی استفاده گسترده از این تجهیز است. البته برای کاربردهای حساس، کالیبراسیون منظم و بررسی سلامت مکانیزم داخلی اهمیت زیادی دارد تا خطای اندازه گیری کاهش پیدا کند.
تجهیزات هیدرولیک و پنوماتیک
در تجهیزات هیدرولیک و پنوماتیک، کنترل فشار یکی از عوامل اصلی برای عملکرد صحیح سیستم محسوب می شود. لوله بوردون در بسیاری از گیج های فشار مورد استفاده در این تجهیزات به کار می رود تا میزان فشار روغن، هوا یا سایر سیالات را اندازه گیری کند. در سیستم های هیدرولیکی، فشار بیش از حد می تواند باعث آسیب به پمپ، شیرها، جک ها و سایر اجزا شود؛ بنابراین پایش مداوم فشار اهمیت زیادی دارد.
فشارسنج بوردون در این کاربردها به دلیل ساختار مقاوم و توانایی اندازه گیری فشارهای مختلف، گزینه مناسبی برای ماشین آلات صنعتی، تجهیزات خطوط تولید، دستگاه های پرس، سیستم های انتقال قدرت و تجهیزات کنترل حرکت است. انتخاب مدل مناسب باید بر اساس محدوده فشار، نوع سیال، لرزش دستگاه و شرایط محیطی انجام شود.
یکی از مزایای استفاده از این تجهیز در سیستم های هیدرولیک و پنوماتیک، امکان مشاهده سریع وضعیت فشار بدون نیاز به تجهیزات پیچیده الکترونیکی است. این موضوع به اپراتورها کمک می کند تا تغییرات غیرعادی فشار را سریع تشخیص داده و از خرابی تجهیزات جلوگیری کنند. با این حال، برای حفظ دقت اندازه گیری، باید از وارد شدن ضربه های مکانیکی، فشارهای ناگهانی و شرایط خارج از محدوده کاری جلوگیری شود.
صنایع تولیدی و فرآیندی
صنایع تولیدی و فرآیندی نیز از دیگر بخش هایی هستند که در آنها از لوله بوردون برای کنترل و اندازه گیری فشار استفاده می شود. در کارخانه های تولید مواد غذایی، دارویی، شیمیایی، فولاد، سیمان و سایر صنایع، بسیاری از فرآیندها با جریان سیالات، بخار، گاز یا مواد تحت فشار انجام می شوند. کنترل این فشارها برای حفظ کیفیت محصول، افزایش ایمنی و جلوگیری از توقف خط تولید اهمیت زیادی دارد.
در این صنایع، فشارسنج لوله بوردون معمولا در بخش هایی مانند دیگ های بخار، خطوط انتقال، مخازن فرآیندی، سیستم های گرمایش و تجهیزات تولید نصب می شود. این تجهیز به دلیل ساختار مکانیکی قابل اعتماد، در محیط هایی که نیاز به اندازه گیری مداوم و ساده فشار وجود دارد، کاربرد گسترده ای دارد. همچنین امکان تولید مدل های مختلف با جنس های متفاوت باعث شده بتوان از آن در شرایط متنوع عملیاتی استفاده کرد.
انتخاب صحیح لوله بوردون در صنایع تولیدی به عواملی مانند نوع ماده عبوری، دمای کار، محدوده فشار و شرایط محیطی بستگی دارد. استفاده از تجهیز نامناسب می تواند باعث کاهش دقت یا خرابی زودهنگام شود. به همین دلیل، بررسی مشخصات فنی پیش از نصب و انجام سرویس های دوره ای، نقش مهمی در عملکرد پایدار سیستم های اندازه گیری فشار دارد.

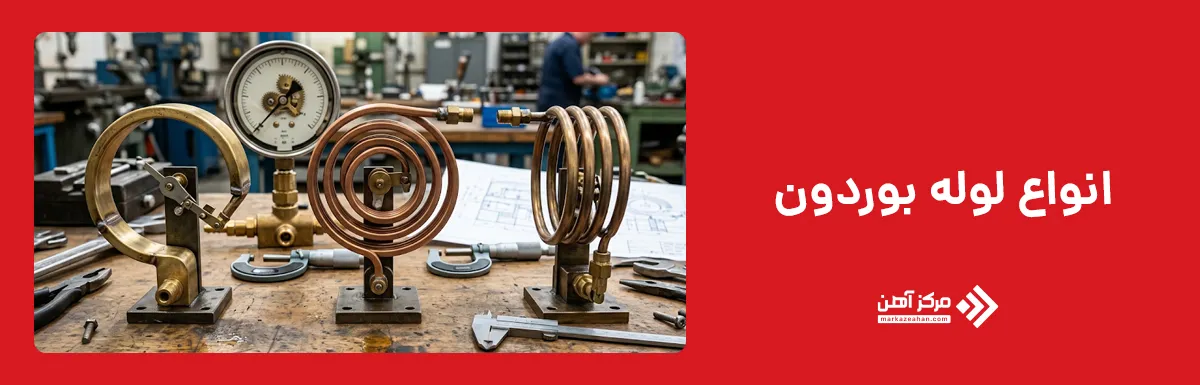

انواع لوله بوردون
انواع لوله بوردون بر اساس شکل هندسی، میزان حساسیت، محدوده اندازه گیری فشار و شرایط کاری طراحی می شوند. اگرچه اصول عملکرد همه این مدل ها مشابه است و همگی بر پایه تغییر شکل الاستیک یک لوله فلزی در اثر فشار داخلی کار می کنند، اما تفاوت در شکل خمیدگی باعث می شود هر نوع برای کاربرد خاصی مناسب تر باشد. انتخاب فرم مناسب لوله بوردون به عواملی مانند مقدار فشار، فضای نصب، میزان دقت مورد نیاز و سرعت پاسخ دهی تجهیز بستگی دارد. برای مثال، مدل C شکل به دلیل ساختار ساده و هزینه مناسب، رایج ترین نوع در فشارسنج های صنعتی عمومی است؛ در حالی که مدل های حلزونی و مارپیچی برای افزایش حساسیت و اندازه گیری فشارهای پایین تر یا کاربردهای دقیق تر استفاده می شوند.
ساختار لوله بوردون معمولا از آلیاژهایی ساخته می شود که توانایی تحمل فشار و مقاومت در برابر خوردگی را داشته باشند. تغییر شکل کنترل شده این لوله باید در محدوده الاستیک باقی بماند تا پس از حذف فشار، قطعه به حالت اولیه بازگردد و دقت اندازه گیری حفظ شود. به همین دلیل، شکل طراحی، ضخامت جداره و جنس ماده در عملکرد انواع این تجهیزات تاثیر زیادی دارد. در صنایع مختلف، بسته به شرایط فرآیند، ممکن است از مدل های متفاوتی از لوله بوردون استفاده شود. شناخت تفاوت میان مدل های C شکل، حلزونی و مارپیچی به انتخاب صحیح تجهیز کمک می کند و باعث افزایش طول عمر و کاهش خطای اندازه گیری خواهد شد.
لوله بوردون C شکل
لوله بوردون C شکل رایج ترین نوع این قطعه در فشارسنج های مکانیکی است و به دلیل ساختار ساده، تولید آسان و قابلیت استفاده در محدوده وسیعی از فشارها، کاربرد گسترده ای در صنایع مختلف دارد. در این مدل، لوله فلزی به شکل یک قوس تقریبا نیم دایره خم شده است و یک سر آن به محل ورود سیال متصل می شود. زمانی که فشار وارد فضای داخلی لوله می شود، بخش خمیده تمایل پیدا می کند که بازتر شود. این حرکت جزئی توسط مکانیزم داخلی فشارسنج دریافت شده و به حرکت عقربه روی صفحه نمایش تبدیل می شود.
این نوع لوله بوردون معمولا برای اندازه گیری فشارهای متوسط و بالا استفاده می شود و در تجهیزات عمومی مانند کمپرسورها، خطوط انتقال، مخازن تحت فشار و ماشین آلات صنعتی کاربرد دارد. یکی از مزایای اصلی مدل C شکل، ساختار مقاوم و امکان تولید در ابعاد مختلف است. همچنین به دلیل طراحی ساده، هزینه ساخت و تعمیر آن نسبت به برخی مدل های پیچیده تر کمتر است.
با وجود مزایای متعدد، لوله بوردون C شکل برای همه شرایط مناسب نیست. در کاربردهایی که نیاز به حساسیت بسیار بالا یا اندازه گیری فشارهای بسیار کم وجود دارد، ممکن است مدل های حلزونی یا مارپیچی عملکرد دقیق تری ارائه دهند. همچنین انتخاب جنس لوله باید با توجه به نوع سیال انجام شود؛ زیرا مواد خورنده می توانند باعث کاهش عمر تجهیز شوند. به همین دلیل، پیش از انتخاب این مدل باید محدوده فشار، شرایط محیطی و الزامات اندازه گیری بررسی شود.
لوله بوردون حلزونی (Spiral)
لوله بوردون حلزونی یا Spiral یکی از مدل هایی است که برای افزایش حساسیت اندازه گیری و ایجاد جابه جایی بیشتر در اثر تغییر فشار طراحی شده است. در این ساختار، لوله فلزی به جای یک خم ساده، به شکل چند حلقه متوالی و شبیه یک مسیر حلزونی ساخته می شود. این طراحی باعث می شود تغییر شکل ایجاد شده در اثر فشار، حرکت بیشتری در انتهای آزاد لوله ایجاد کند و مکانیزم اندازه گیری بتواند تغییرات کوچک تر فشار را با دقت بالاتری نمایش دهد.
این نوع لوله بوردون معمولا در کاربردهایی استفاده می شود که نیاز به حساسیت بیشتر نسبت به مدل C شکل وجود دارد. به دلیل افزایش طول موثر لوله، میزان جابه جایی مکانیکی بیشتر شده و امکان استفاده در فشارهای پایین تر یا سیستم هایی که دقت نمایش فشار اهمیت بیشتری دارد، فراهم می شود. فشارسنج های مجهز به لوله بوردون حلزونی می توانند در برخی تجهیزات آزمایشگاهی، سیستم های فرآیندی دقیق و کاربردهای صنعتی خاص مورد استفاده قرار گیرند.
یکی از ویژگی های مهم این مدل، قابلیت ایجاد حرکت بیشتر بدون افزایش قابل توجه ابعاد تجهیز است. با این حال، ساخت آن نسبت به مدل های ساده تر پیچیده تر بوده و نیاز به فرآیند تولید دقیق تری دارد. همچنین انتخاب جنس مناسب لوله برای جلوگیری از خستگی فلز در اثر سیکل های مکرر فشار اهمیت زیادی دارد. به همین دلیل، هنگام استفاده از لوله بوردون حلزونی باید عواملی مانند تعداد دفعات تغییر فشار، محدوده اندازه گیری و شرایط کاری سیستم به دقت بررسی شود.

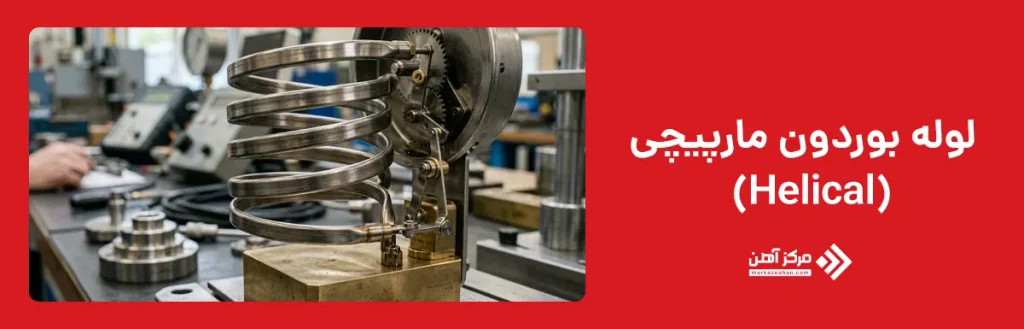

لوله بوردون مارپیچی (Helical)
لوله بوردون مارپیچی یا Helical یکی دیگر از انواع لوله بوردون است که با هدف افزایش میزان جابه جایی و بهبود حساسیت اندازه گیری طراحی می شود. در این مدل، لوله فلزی به شکل یک مسیر مارپیچ سه بعدی ساخته می شود و در مقایسه با مدل C شکل، طول موثر بیشتری دارد. زمانی که فشار وارد بخش داخلی لوله می شود، تغییر شکل ایجاد شده در طول مسیر مارپیچی باعث حرکت قابل توجه تر انتهای آزاد لوله خواهد شد. این حرکت سپس توسط مکانیزم انتقال به عقربه یا سیستم نمایشگر منتقل می شود و مقدار فشار مشخص خواهد شد.
مدل مارپیچی معمولا در کاربردهایی استفاده می شود که نیاز به دقت بالاتر، دامنه حرکت بیشتر یا امکان استفاده در تجهیزات کنترلی خاص وجود دارد. افزایش طول لوله در این ساختار باعث می شود تغییرات کوچک فشار نیز بتوانند جابه جایی بیشتری ایجاد کنند. به همین دلیل، این نوع در برخی سیستم های صنعتی، تجهیزات فرآیندی دقیق و کاربردهایی که خواندن تغییرات فشار اهمیت دارد، مورد استفاده قرار می گیرد.
با وجود مزایای عملکردی، تولید لوله بوردون مارپیچی به دلیل شکل پیچیده تر، نیازمند فرآیند ساخت دقیق تری نسبت به مدل C شکل است. همچنین در برابر فشارهای بیش از محدوده طراحی شده یا تغییرات شدید و مکرر فشار باید محافظت شود؛ زیرا تنش های ایجاد شده می توانند باعث کاهش عمر قطعه شوند. انتخاب صحیح این مدل باید بر اساس محدوده فشار، نوع سیال، شرایط محیطی و میزان دقت مورد نیاز انجام شود تا عملکرد تجهیز در طول زمان پایدار باقی بماند.
مزایا و معایب لوله بوردون
لوله بوردون به دلیل ساختار مکانیکی ساده و عملکرد قابل اعتماد، یکی از پرکاربردترین روش ها برای اندازه گیری فشار در تجهیزات صنعتی محسوب می شود. یکی از مهم ترین مزایای این قطعه، عدم نیاز به منبع انرژی خارجی است؛ زیرا فرآیند اندازه گیری تنها با استفاده از تغییر شکل مکانیکی لوله انجام می شود. این ویژگی باعث شده فشارسنج های بوردون در محیط هایی که دسترسی به برق محدود است یا شرایط کاری سخت وجود دارد، همچنان کاربرد زیادی داشته باشند. همچنین این تجهیزات قابلیت اندازه گیری فشارهای متوسط و بالا را دارند و می توانند در صنایع مختلف مانند نفت و گاز، پتروشیمی و تولیدی استفاده شوند.
از دیگر مزایای لوله بوردون می توان به ساختار مقاوم، هزینه مناسب، قابلیت تولید در جنس های مختلف و امکان استفاده در شرایط متنوع اشاره کرد. با انتخاب صحیح آلیاژ، این قطعه می تواند در برابر خوردگی، فشار و شرایط محیطی سخت مقاومت مناسبی داشته باشد. تعمیر و نگهداری نسبتا ساده نیز یکی از دلایل محبوبیت این فناوری در صنایع مختلف است.
با وجود مزایا، لوله بوردون محدودیت هایی نیز دارد. این قطعه نسبت به ضربه های مکانیکی، لرزش شدید، فشارهای ناگهانی و افزایش فشار بیش از محدوده طراحی شده حساس است. همچنین دقت آن ممکن است تحت تاثیر تغییرات دما، خستگی فلز و فرسودگی مکانیزم داخلی کاهش پیدا کند. از معایب دیگر می توان به محدودیت در اندازه گیری فشارهای بسیار پایین و نیاز به کالیبراسیون دوره ای اشاره کرد. بنابراین، انتخاب صحیح مدل و استفاده مطابق شرایط کاری، نقش مهمی در عملکرد مناسب این تجهیز دارد.
هنگام انتخاب لوله بوردون به چه نکاتی توجه کنیم؟
انتخاب لوله بوردون مناسب برای یک سیستم اندازه گیری فشار، به بررسی چند عامل فنی و عملیاتی نیاز دارد. اولین موضوع، محدوده فشار کاری است؛ زیرا هر مدل لوله بوردون برای بازه مشخصی از فشار طراحی می شود و استفاده از تجهیز خارج از محدوده مجاز می تواند باعث تغییر شکل دائمی یا کاهش دقت آن شود. نوع سیال نیز اهمیت زیادی دارد، زیرا مواد شیمیایی یا خورنده ممکن است به جنس لوله آسیب وارد کنند. به همین دلیل، جنس آلیاژ باید متناسب با شرایط فرآیند، دما و ویژگی های سیال انتخاب شود.
عامل مهم دیگر، شرایط نصب و محیط کاری است. وجود لرزش، ضربه، تغییرات دمایی شدید یا رطوبت بالا می تواند بر عملکرد فشارسنج لوله بوردون تاثیر بگذارد. در چنین شرایطی ممکن است استفاده از مدل های مقاوم تر یا تجهیزات جانبی مانند محافظ های مکانیکی و سیفون های فشار ضروری باشد. همچنین باید دقت مورد نیاز، اندازه صفحه نمایش، نحوه اتصال و محل نصب تجهیز پیش از انتخاب بررسی شود.
برای انتخاب صحیح از میان انواع لوله بوردون، توجه به تفاوت مدل های C شکل، حلزونی و مارپیچی اهمیت دارد. مدل C شکل معمولا برای کاربردهای عمومی مناسب است، در حالی که مدل های حلزونی و مارپیچی برای افزایش حساسیت یا شرایط خاص اندازه گیری استفاده می شوند. در نهایت، بررسی استاندارد ساخت، کیفیت تولید، امکان کالیبراسیون و سازگاری تجهیز با شرایط واقعی کار، باعث افزایش طول عمر و کاهش خطا در اندازه گیری فشار خواهد شد.
لوله بوردون یکی از پرکاربردترین روش ها برای اندازه گیری فشار سیالات در صنایع مختلف است که با تبدیل تغییر شکل مکانیکی به حرکت عقربه، مقدار فشار را نمایش می دهد. این قطعه در ساخت فشارسنج بوردون مورد استفاده قرار می گیرد و به دلیل ساختار ساده، مقاومت مناسب و عدم نیاز به منبع انرژی، همچنان در بسیاری از کاربردهای صنعتی استفاده می شود.
در این مقاله مرکزآهن بررسی شد که لوله بوردون چیست، چگونه فشار را اندازه گیری می کند و چه کاربردهایی در صنایع نفت و گاز، پتروشیمی، هیدرولیک، پنوماتیک و تولیدی دارد. همچنین انواع لوله بوردون شامل مدل C شکل، حلزونی و مارپیچی، همراه با مزایا و محدودیت های هر کدام بررسی شدند. انتخاب صحیح این تجهیز باید بر اساس محدوده فشار، نوع سیال، شرایط محیطی و میزان دقت مورد نیاز انجام شود. در نهایت، نگهداری مناسب و کالیبراسیون دوره ای نقش مهمی در حفظ دقت و افزایش عمر مفید فشارسنج های مجهز به لوله بوردون دارد.
سوالات متداول
لوله بوردون با تبدیل فشار داخلی سیال به تغییر شکل مکانیکی عمل می کند. این تغییر شکل توسط مکانیزم داخلی به حرکت عقربه منتقل شده و مقدار فشار روی صفحه فشارسنج بوردون نمایش داده می شود.
تفاوت اصلی این مدل ها در شکل هندسی و میزان حساسیت آنها است. لوله بوردون C شکل برای کاربردهای عمومی استفاده می شود، در حالی که مدل های حلزونی و مارپیچی برای ایجاد حرکت بیشتر و اندازه گیری های حساس تر کاربرد دارند.
لوله بوردون در صنایع نفت و گاز، پتروشیمی، نیروگاه ها، تجهیزات هیدرولیک و پنوماتیک، صنایع تولیدی و سیستم های فرآیندی برای کنترل و اندازه گیری فشار استفاده می شود.
برای انتخاب مناسب باید محدوده فشار، نوع سیال، دمای کاری، جنس لوله، شرایط نصب، میزان لرزش محیط و دقت مورد نیاز بررسی شود تا تجهیز عملکرد مناسبی داشته باشد.
لوله بوردون یک روش مکانیکی برای اندازه گیری فشار است و بدون نیاز به برق کار می کند. در مقایسه با تجهیزات الکترونیکی، ساختار ساده تر و مقاومت مناسبی در بسیاری از شرایط صنعتی دارد، اما ممکن است به کالیبراسیون دوره ای نیاز داشته باشد.
