لوله های مناسب برای انتقال مواد شیمیایی کدامند؟

لوله مناسب انتقال مواد شیمیایی باید با نوع سیال، غلظت، دما، فشار و شرایط واقعی خط سازگار باشد؛ زیرا یک جنس لوله ممکن است در برابر یک اسید عملکرد بسیار خوبی داشته باشد اما در برابر حلال، ماده قلیایی یا اکسیدکننده دیگری به سرعت آسیب ببیند. به همین دلیل انتخاب لوله مواد شیمیایی صرفا بر اساس فلزی یا پلیمری بودن آن انجام نمی شود و باید مقاومت شیمیایی، استحکام مکانیکی، نوع اتصال و احتمال نفوذ یا نشتی همزمان بررسی شوند. در پروژه های صنعتی، هزینه خرید نیز مهم است و عواملی مانند قیمت آهن می توانند بر مقایسه اقتصادی لوله های فولادی، استنلس استیل یا سیستم های دارای پوشش محافظ تاثیر بگذارند. با این حال، انتخاب ارزان تر زمانی منطقی است که عمر مفید، سازگاری شیمیایی و ایمنی خط انتقال نیز تامین شود.

برای انتقال سیالات خورنده، گزینه هایی مانند PVC، CPVC، پلی پروپیلن، HDPE، PVDF، ECTFE، فولاد پوشش دار و استنلس استیل وجود دارند و هر کدام محدوده کاربرد مشخصی دارند. منابع تخصصی سیستم های لوله کشی تاکید می کنند که مقاومت مواد پلیمری به ماده شیمیایی، غلظت، دما و تنش مکانیکی وابسته است و داده های آزمایشگاهی باید با شرایط واقعی سرویس تطبیق داده شوند. بنابراین بررسی قیمت لوله بدون توجه به جدول سازگاری شیمیایی، فشار طراحی و دمای کار می تواند به انتخاب نادرست منجر شود. در ادامه مقاله مرکزآهن، ویژگی های لوله مقاوم به مواد شیمیایی، متریال های قابل استفاده و انتخاب لوله مناسب برای اسیدها، مواد قلیایی، حلال ها و اکسیدکننده ها بررسی می شود تا مشخص شود برای هر سرویس، کدام لوله انتقال مواد شیمیایی ایمن تر، بادوام تر و از نظر فنی مناسب تر است.

لوله انتقال مواد شیمیایی چه ویژگی هایی باید داشته باشد؟

لوله انتقال مواد شیمیایی باید پیش از هر چیز با ماهیت سیال و شرایط عملیاتی خط سازگار باشد. انتخاب جنس مناسب تنها با دانستن نام ماده شیمیایی ممکن نیست و عواملی مانند غلظت، دمای کار، فشار، سرعت جریان و مدت تماس نیز باید بررسی شوند. برای مثال یک پلیمر ممکن است در برابر محلول رقیق یک اسید مقاوم باشد، اما در غلظت یا دمای بالاتر عملکرد مناسبی نداشته باشد. به همین دلیل هنگام بررسی انواع لوله صنعتی، استفاده از جداول سازگاری شیمیایی سازنده و تطبیق آن ها با شرایط واقعی فرآیند اهمیت زیادی دارد. علاوه بر مقاومت شیمیایی، لوله باید فشار طراحی و تنش های ناشی از تغییر دما را تحمل کند؛ زیرا افزایش دما در بسیاری از مواد پلیمری باعث کاهش فشار مجاز کاری می شود. انتخاب نوع اتصال، واشر و شیرآلات نیز باید همزمان با جنس لوله انجام شود تا هیچ بخش ضعیفی در مسیر انتقال ایجاد نشود.

ایمنی در برابر نشتی نیز از ویژگی های اساسی یک لوله مناسب انتقال مواد شیمیایی است. در خطوط حامل مواد خورنده، شکست اتصال یا نفوذ تدریجی ماده از دیواره می تواند علاوه بر توقف تولید، خطرات ایمنی و زیست محیطی ایجاد کند. به همین دلیل در سرویس های حساس گاهی از سیستم های دوجداره یا Double Containment استفاده می شود تا در صورت نشتی لوله داخلی، سیال در پوسته ثانویه مهار شود. در سیستم های فلزی نیز مقاومت سطح در برابر خوردگی اهمیت دارد؛ برای نمونه خوردگی لوله گالوانیزه در تماس با محیط های شیمیایی نامناسب می تواند پوشش روی را تخریب کرده و فلز پایه را در معرض حمله قرار دهد. بنابراین یک لوله مقاوم شیمیایی باید از نظر جنس، اتصال، فشار، دما، نفوذپذیری و دوام کلی به صورت یک سیستم کامل ارزیابی شود و فقط به جنس بدنه توجه نکرد.

مقاومت در برابر خوردگی و واکنش شیمیایی

مهم ترین ویژگی یک لوله مناسب انتقال مواد شیمیایی، مقاومت آن در برابر خوردگی، تورم، ترک خوردگی و واکنش با سیال است. تماس مداوم با اسیدها، بازها، حلال ها یا مواد اکسیدکننده می تواند خواص برخی پلیمرها یا فلزات را به مرور تغییر دهد؛ بنابراین انتخاب لوله ضد خوردگی باید بر اساس نوع ماده، غلظت و دمای واقعی سرویس انجام شود. یک لوله مقاوم به مواد شیمیایی ممکن است در دمای محیط عملکرد مناسبی داشته باشد، اما با افزایش دما یا غلظت، مقاومت آن کاهش پیدا کند. به همین دلیل سازندگان معتبر برای هر متریال جدول سازگاری شیمیایی ارائه می کنند.

در خطوط فلزی، مقابله با خوردگی لوله های فولادی می تواند با انتخاب آلیاژ مناسب، لاینینگ یا پوشش مقاوم انجام شود. در مقابل، موادی مانند PVDF، PP، PE و ECTFE ذاتا در برابر بسیاری از محیط های خورنده مقاومت بالایی دارند. با این حال، هیچ لوله مقاوم شیمیایی برای تمام سیالات مناسب نیست و باید اتصالات، واشرها و شیرآلات نیز همزمان بررسی شوند.

تحمل دما و فشار کاری

تحمل دما و فشار کاری یکی از معیارهای اصلی در انتخاب لوله مناسب انتقال مواد شیمیایی است، زیرا افزایش دما می تواند مقاومت مکانیکی لوله و سازگاری شیمیایی آن را تغییر دهد. در لوله های پلیمری معمولا با بالا رفتن دمای سیال، فشار مجاز کاری کاهش پیدا می کند؛ بنابراین مشخصات فشار اسمی در دمای محیط را نمی توان بدون اصلاح برای سرویس گرم استفاده کرد. برای مثال، سیستم های PVC صنعتی معمولا تا حدود 60 درجه سانتی گراد کار می کنند، در حالی که برخی سیستم های PVDF می توانند در شرایط مشخص تا حدود 140 درجه سانتی گراد مورد استفاده قرار گیرند. فشار مجاز نیز به قطر، ضخامت دیواره و استاندارد ساخت وابسته است.

در خطوط تحت فشار، علاوه بر دمای سیال باید فشار لحظه ای، ضربه قوچ و انبساط حرارتی نیز بررسی شوند. انتخاب لوله مقاوم به مواد شیمیایی زمانی صحیح است که منحنی فشار و دمای متریال با شرایط واقعی فرآیند تطبیق داده شود. اتصالات، فلنج ها و شیرآلات نیز باید همان محدوده فشار و دمای طراحی را تحمل کنند.

مقاومت در برابر نشتی و نفوذ مواد شیمیایی

مقاومت در برابر نشتی و نفوذ، یکی از معیارهای حیاتی برای انتخاب لوله انتقال مواد شیمیایی است؛ زیرا حتی اگر بدنه لوله در برابر خوردگی مقاوم باشد، ضعف در اتصالات یا نفوذ تدریجی مواد از دیواره می تواند ایمنی سیستم را کاهش دهد. برخی مواد شیمیایی قادرند در پلیمر نفوذ کرده و باعث تورم، کاهش خواص مکانیکی یا ترک ناشی از تنش شوند. به همین دلیل یک لوله مناسب مواد خورنده باید همراه با اتصالات، واشرها و شیرآلات از نظر سازگاری با سیال، دما و فشار بررسی شود.

در خطوط حامل مواد بسیار خطرناک، استفاده از سیستم دوجداره می تواند سطح ایمنی را افزایش دهد. در این طراحی، لوله داخلی ماده شیمیایی را حمل می کند و لوله خارجی در صورت ایجاد نشتی، نقش محفظه ثانویه را دارد و از انتشار سیال به محیط جلوگیری می کند. همچنین جوش یا فیوژن اصولی اتصالات و آزمون فشار پیش از بهره برداری برای کاهش احتمال نشتی اهمیت زیادی دارد.

انواع لوله های مناسب برای انتقال مواد شیمیایی

انواع لوله های مناسب برای انتقال مواد شیمیایی را می توان به دو گروه کلی پلیمری و فلزی تقسیم کرد. در گروه پلیمری، PVC، CPVC، پلی پروپیلن، HDPE، PVDF و ECTFE از مهم ترین گزینه ها هستند. این مواد به دلیل مقاومت مناسب در برابر بسیاری از سیالات خورنده، وزن کم و عدم زنگ زدگی در صنایع شیمیایی کاربرد گسترده ای دارند. با این حال، دامنه مقاومت هر کدام متفاوت است و باید متناسب با نوع ماده، غلظت، دما و فشار انتخاب شوند. GF Piping Systems نیز PVC، CPVC، PP، PVDF و ECTFE را از مواد رایج برای خطوط فرایندی خورنده معرفی می کند. بنابراین انتخاب لوله مقاوم در برابر خوردگی نباید صرفا بر اساس نام پلیمر انجام شود و جدول سازگاری شیمیایی هر سازنده باید مبنای تصمیم باشد.

در گروه فلزی، استنلس استیل و لوله فولادی دارای پوشش یا لاینینگ مقاوم به مواد شیمیایی کاربرد بیشتری دارند. استنلس استیل زمانی مناسب است که علاوه بر مقاومت شیمیایی، فشار یا دمای بالا و استحکام مکانیکی نیز اهمیت داشته باشد. البته حتی گریدهای استنلس استیل نیز رفتار یکسانی ندارند؛ برای مثال برخی گریدهای آلیاژی برای محیط های اسیدی یا حاوی کلرید طراحی شده اند و نسبت به فولادهای زنگ نزن معمولی مقاومت بیشتری ارائه می دهند. لوله فولادی پوشش دار نیز زمانی استفاده می شود که استحکام بدنه فولادی همراه با یک سطح لوله ضد خوردگی مورد نیاز باشد. در نتیجه، انتخاب لوله مناسب مواد شیمیایی باید بر اساس شرایط واقعی سرویس انجام شود و هیچ یک از این متریال ها برای تمام مواد خورنده بهترین گزینه نیستند.

لوله PVC و CPVC

لوله PVC و CPVC از گزینه های پرکاربرد برای انتقال بسیاری از مواد شیمیایی خورنده هستند. PVC در برابر تعداد زیادی از اسیدها، مواد قلیایی و الکل ها مقاومت مناسبی دارد و در سیستم های صنعتی، تصفیه آب و خطوط شیمیایی استفاده می شود. طبق اطلاعات GF Piping Systems، PVC صنعتی می تواند در شرایط مشخص تا حدود 60 درجه سانتی گراد کار کند. وزن کم، سطح داخلی صاف، عدم زنگ زدگی و امکان اتصال با روش هایی مانند چسب حلال از مزایای این لوله مقاوم شیمیایی محسوب می شوند. با این حال، سازگاری آن با همه حلال ها و مواد شیمیایی یکسان نیست.

CPVC به دلیل کلردار شدن بیشتر ساختار پلیمر، تحمل دمایی بالاتری نسبت به PVC دارد و برخی سیستم های صنعتی آن تا حدود 80 درجه سانتی گراد قابل استفاده هستند. این متریال برای انتقال اسیدها و مواد قلیایی در دمای بالاتر کاربرد دارد و می تواند به عنوان لوله ضد اسید در سرویس های سازگار انتخاب شود. با این حال، نوع ماده، غلظت و دما باید حتما با جدول مقاومت شیمیایی سازنده تطبیق داده شود.

لوله پلی پروپیلن (PP)

لوله پلی پروپیلن یا PP یکی از گزینه های پرکاربرد برای انتقال مواد شیمیایی در صنایع مختلف است و به دلیل مقاومت مناسب در برابر بسیاری از اسیدها، مواد قلیایی و محلول های خورنده استفاده می شود. پلی پروپیلن در برابر زنگ زدگی مقاوم است، وزن کمی دارد و سطح داخلی صاف آن می تواند افت فشار و رسوب را کاهش دهد. در کاربردهای صنعتی، PP-H یا پلی پروپیلن هموپلیمر به دلیل رفتار مکانیکی مناسب و مقاومت شیمیایی مطلوب، استفاده گسترده تری دارد. GF Piping Systems برای برخی سیستم های PP-H محدوده دمای کاری حدود 0 تا 80 درجه سانتی گراد را اعلام می کند.

اتصال لوله های PP معمولا با روش های جوش حرارتی مانند بات فیوژن، سوکت فیوژن یا جوش مادون قرمز انجام می شود و برخلاف PVC از چسب حلال استفاده نمی شود. این ویژگی می تواند اتصال یکنواخت و مقاومی ایجاد کند. با این حال، برای انتخاب PP به عنوان لوله مقاوم به مواد شیمیایی باید نوع سیال، غلظت، دما و فشار دقیقا با جدول سازگاری شیمیایی سازنده تطبیق داده شود.

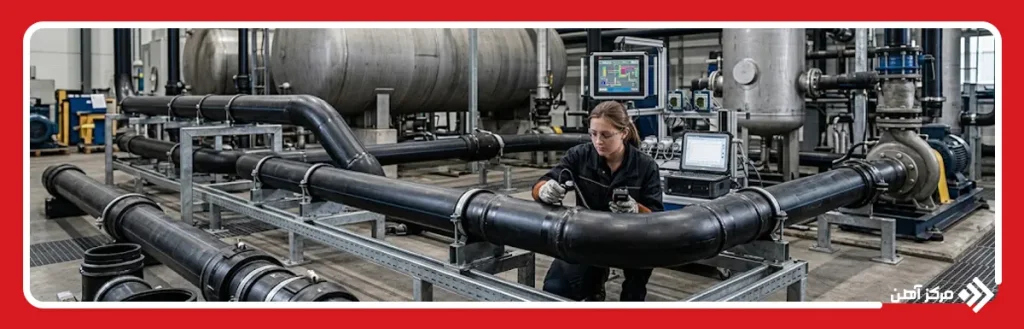

لوله پلی اتیلن و HDPE

لوله پلی اتیلن و به ویژه HDPE یا پلی اتیلن با چگالی بالا، یکی از گزینه های پرکاربرد برای انتقال برخی مواد شیمیایی، پساب های صنعتی و سیالات خورنده است. این متریال در برابر بسیاری از اسیدهای معدنی، نمک ها و مواد قلیایی مقاومت مناسبی دارد و به دلیل زنگ نزدن، وزن پایین و مقاومت ضربه ای خوب، در خطوط صنعتی مورد استفاده قرار می گیرد. GF Piping Systems برای سیستم های صنعتی HDPE محدوده دمای کاری تقریبی 50- تا 60 درجه سانتی گراد را اعلام می کند. البته فشار مجاز با افزایش دما کاهش می یابد و باید از نمودار فشار و دمای سازنده استفاده شود.

HDPE برای همه مواد آلی و حلال ها مناسب نیست؛ بعضی ترکیبات آلی می توانند باعث تورم پلیمر یا تغییر خواص آن شوند. بنابراین پیش از استفاده از این لوله برای انتقال مواد شیمیایی، نوع ماده، غلظت و دما باید با جدول سازگاری بررسی شود. اتصالات جوشی مانند بات فیوژن و الکتروفیوژن نیز می توانند احتمال نشتی را کاهش دهند.

لوله PVDF

لوله PVDF یا پلی وینیلیدن فلوراید از مقاوم ترین گزینه های پلیمری برای انتقال سیالات خورنده و مواد شیمیایی در شرایط سخت است. این متریال در برابر طیف گسترده ای از اسیدها، مواد قلیایی، هالوژن ها و بسیاری از ترکیبات شیمیایی مقاومت بالایی دارد و به همین دلیل در صنایع شیمیایی، دارویی، تصفیه آب و صنایع الکترونیک استفاده می شود. طبق اطلاعات GF Piping Systems، برخی سیستم های PVDF برای محدوده دمای کاری تقریبی منفی 20 تا 140 درجه سانتی گراد طراحی شده اند و در محیط های خورنده، مقاومت مکانیکی مناسبی نیز ارائه می دهند.

یکی دیگر از مزایای PVDF، مقاومت مناسب در برابر اشعه فرابنفش، شرایط جوی و سایش است. همچنین مدل های خلوص بالای این ماده برای انتقال مواد شیمیایی حساس و آب فوق خالص کاربرد دارند. با این حال، انتخاب PVDF به عنوان لوله انتقال مواد خورنده باید بر اساس ماده دقیق، غلظت و دمای سرویس انجام شود، زیرا حتی این لوله ضد خوردگی نیز برای تمام مواد شیمیایی در هر شرایطی مناسب نیست.

لوله ECTFE

لوله ECTFE از فلوروپلیمرهای مقاوم برای انتقال مواد شیمیایی بسیار خورنده است و زمانی انتخاب می شود که پلیمرهای متداول مانند PVC، PP یا حتی برخی کاربردهای PVDF محدودیت داشته باشند. این متریال در برابر بسیاری از اسیدها، بازها و مواد اکسیدکننده مقاومت بالایی دارد و نفوذپذیری کم آن برای خطوط حامل سیالات خطرناک مزیت مهمی محسوب می شود. GF Piping Systems، ECTFE را برای موادی مانند اسید سولفوریک غلیظ و پراکسید هیدروژن در شرایط سخت صنعتی معرفی می کند. همچنین مقاومت مناسب در برابر ضربه و ترک ناشی از تنش، این لوله مقاوم به مواد شیمیایی را برای واحدهای فرایندی حساس مناسب می کند.

در سیستم های جوشی ECTFE، محدوده کار با مواد شیمیایی معمولا حدود منفی 20 تا مثبت 80 درجه سانتی گراد اعلام شده است، هرچند خود ماده دامنه حرارتی گسترده تری دارد. اتصال این لوله ها می تواند با جوش مادون قرمز انجام شود و کیفیت اتصال در جلوگیری از نشتی اهمیت زیادی دارد. با وجود مقاومت بالا، انتخاب ECTFE نیز باید بر اساس غلظت ماده، دما، فشار و جدول سازگاری شیمیایی انجام شود.

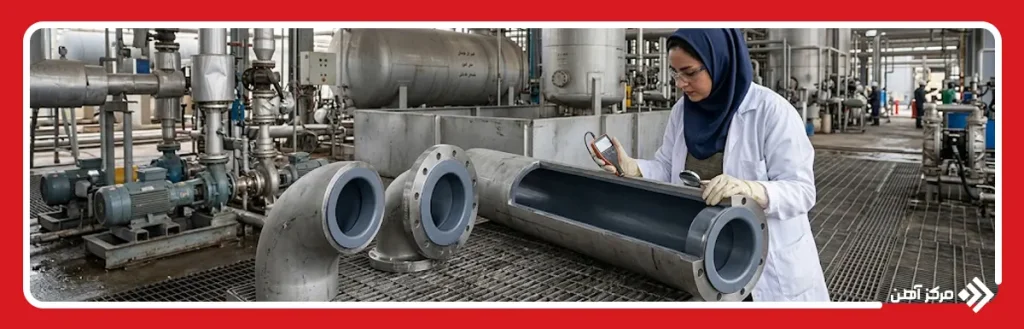

لوله فولادی با پوشش مقاوم به مواد شیمیایی

لوله فولادی با پوشش مقاوم به مواد شیمیایی زمانی کاربرد دارد که استحکام مکانیکی فولاد مورد نیاز باشد، اما تماس مستقیم سیال خورنده با سطح فلز مجاز نباشد. در این سیستم ها سطح داخلی لوله می تواند با موادی مانند PTFE، PFA، لاستیک های مقاوم یا سایر لاینینگ های شیمیایی پوشانده شود. بدنه فولادی فشار و بار مکانیکی را تحمل می کند و لایه داخلی از تماس ماده خورنده با فلز جلوگیری می کند. این ترکیب برای انتقال برخی اسیدها، مواد قلیایی و سیالات خورنده در واحدهای شیمیایی و پتروشیمی کاربرد دارد.

عملکرد این لوله مقاوم به مواد شیمیایی به انتخاب صحیح جنس لاینینگ وابسته است. دما، فشار، غلظت ماده، سرعت جریان و احتمال ایجاد خلاء باید پیش از انتخاب بررسی شوند، زیرا ناسازگاری می تواند باعث تورم، جداشدگی یا تخریب پوشش شود. همچنین سلامت لاینینگ در محل فلنج ها و اتصالات اهمیت زیادی دارد. بنابراین انتخاب لوله فولادی پوشش دار نه فقط طبق مقاومت بدنه فولادی که باید بر اساس سازگاری کل سیستم با شرایط واقعی فرآیند انجام شود.

لوله استنلس استیل

لوله استنلس استیل زمانی برای انتقال مواد شیمیایی انتخاب می شود که علاوه بر مقاومت خوردگی، تحمل فشار و دمای بالا و استحکام مکانیکی نیز اهمیت داشته باشد. گریدهای آستنیتی مانند 304L و 316L در بسیاری از سرویس های فرایندی کاربرد دارند، اما برای محیط های حاوی کلرید، اسیدهای قوی یا شرایط بسیار خورنده ممکن است کافی نباشند. در چنین شرایطی، گریدهای دوبلکس، سوپر دوبلکس یا استنلس استیل های پرآلیاژ می توانند مقاومت بیشتری در برابر خوردگی حفره ای، شکافی و تنشی ارائه دهند. برای مثال، منابع Alleima نشان می دهند که برخی گریدهای دوبلکس و پرآلیاژ در محیط های اسیدی و کلریدی عملکرد بهتری از 316L دارند.

مزیت اصلی این لوله مقاوم در برابر خوردگی، ترکیب دوام شیمیایی با توان تحمل شرایط مکانیکی سخت است. با این حال، انتخاب لوله مناسب مواد شیمیایی باید بر اساس نوع ماده، غلظت، دما، فشار و ناخالصی های موجود انجام شود. همچنین کیفیت جوش، عملیات پس از جوش و انتخاب گرید مناسب تاثیر مستقیمی بر عمر خط دارد.

بهترین لوله برای انتقال انواع مواد شیمیایی کدام است؟

بهترین لوله برای انتقال انواع مواد شیمیایی یک گزینه ثابت نیست و باید بر اساس ماهیت سیال و شرایط واقعی خط انتخاب شود. برای بسیاری از اسیدها و مواد قلیایی، لوله های پلیمری مانند PVC، CPVC، PP، PVDF و ECTFE می توانند مقاومت شیمیایی مناسبی داشته باشند، اما محدوده عملکرد هر کدام متفاوت است. برای مثال ECTFE در برابر بسیاری از اسیدهای قوی، بازها و مواد اکسیدکننده مقاومت بالایی دارد، در حالی که PVDF در برابر طیف وسیعی از اسیدها و برخی حلال های آلی عملکرد مناسبی ارائه می دهد. در مقابل، برخی مواد قلیایی قوی یا حلال ها ممکن است برای یک پلیمر خاص مناسب نباشند. بنابراین انتخاب لوله انتقال مواد شیمیایی باید با مراجعه به جدول سازگاری شیمیایی همان متریال و در نظر گرفتن غلظت ماده انجام شود.

دما و فشار نیز می توانند انتخاب لوله مناسب مواد شیمیایی را تغییر دهند. در سرویس هایی که فشار یا دمای بالا وجود دارد، گاهی استنلس استیل، آلیاژهای مقاوم یا لوله فولادی با لاینینگ شیمیایی گزینه مناسب تری هستند. برای لوله انتقال مواد خورنده در شرایط بسیار سخت، ECTFE به دلیل مقاومت مناسب در برابر اسیدها، بازها و مواد اکسیدکننده مورد توجه قرار می گیرد. در مقابل، برای برخی خطوط با دمای متوسط و مواد سازگار، PP، HDPE یا PVC می توانند از نظر اقتصادی انتخاب مناسبی باشند. بنابراین پیش از انتخاب لوله ضد اسید، لوله انتقال حلال های شیمیایی یا هر نوع لوله مقاوم در برابر خوردگی، باید نوع سیال، غلظت، دما، فشار، سرعت جریان، نوع اتصال و طول عمر مورد انتظار همزمان ارزیابی شوند.

لوله مناسب برای انتقال اسید

لوله مناسب برای انتقال اسید باید بر اساس نوع اسید، غلظت، دما، فشار و وجود ناخالصی ها انتخاب شود، زیرا هیچ متریالی در برابر تمام اسیدها مقاومت یکسانی ندارد. برای بسیاری از اسیدهای معدنی در دماهای پایین تا متوسط، PVC، CPVC، PP، PVDF و ECTFE می توانند گزینه های مناسبی باشند، اما دامنه سازگاری هر کدام متفاوت است. برای مثال PVDF و ECTFE در بسیاری از محیط های خورنده مقاومت بالایی دارند و ECTFE برای برخی اسیدهای قوی و مواد اکسیدکننده نیز استفاده می شود. در نتیجه، هنگام انتخاب لوله ضد اسید باید جدول مقاومت شیمیایی سازنده دقیقا با غلظت و دمای سرویس تطبیق داده شود و صرفا نام جنس لوله ملاک قرار نگیرد.

در خطوطی که دما، فشار یا الزامات مکانیکی بالا هستند، ممکن است استفاده از استنلس استیل های آلیاژی یا لوله فولادی دارای لاینینگ شیمیایی مناسب تر باشد. با این حال، حتی فولادهای زنگ نزن نیز در برابر همه اسیدها مقاوم نیستند؛ اسید هیدروکلریک می تواند برای بسیاری از گریدهای متداول بسیار خورنده باشد، در حالی که برخی آلیاژهای تخصصی برای اسید سولفوریک یا نیتریک طراحی شده اند. منابع Alleima نیز نشان می دهند که مقاومت آلیاژها با نوع اسید، غلظت و دما تغییر می کند. بنابراین انتخاب لوله انتقال اسید باید با بررسی نرخ خوردگی، نوع اتصال، فشار طراحی، دمای کار و طول عمر مورد انتظار انجام شود. برای یک لوله مناسب مواد خورنده، سازگاری کل سیستم شامل لوله، فلنج، واشر و شیرآلات نیز باید تایید شود.

لوله مناسب برای انتقال مواد قلیایی

لوله برای انتقال مواد قلیایی باید در برابر محلول هایی مانند سود سوزآور، پتاس و سایر بازهای صنعتی مقاومت کافی داشته باشد و در اثر تماس طولانی مدت دچار تورم، ترک یا کاهش استحکام نشود. برای بسیاری از محلول های قلیایی در دماهای پایین تا متوسط، PP، HDPE، PVC، CPVC و برخی گریدهای PVDF می توانند گزینه های مناسبی باشند. با این حال، عملکرد هر لوله به غلظت ماده و دمای سرویس وابسته است و نمی توان یک جنس را برای همه شرایط پیشنهاد کرد. برای مثال، GF Piping Systems در ابزار مقاومت شیمیایی خود، سازگاری متریال هایی مانند PP، PE، PVC و PVDF را بر اساس نوع ماده و دما به صورت جداگانه ارزیابی می کند. بنابراین در انتخاب لوله مناسب انتقال مواد شیمیایی، بررسی جدول سازگاری سازنده ضروری است.

در خطوطی که محلول قلیایی با دمای بالا، غلظت زیاد یا فشار قابل توجه منتقل می شود، استفاده از برخی گریدهای استنلس استیل یا آلیاژهای مقاوم می تواند مناسب تر باشد. برای نمونه، Alleima گزارش می کند که برخی فولادهای دوبلکس در محیط های سود سوزآور و در حضور ناخالصی هایی مانند کلرید، مقاومت خوردگی مناسبی دارند. البته گریدهای معمولی استنلس استیل نیز در همه شرایط قلیایی عملکرد یکسانی ندارند و افزایش دما یا وجود آلاینده ها می تواند رفتار خوردگی را تغییر دهد. در نتیجه، انتخاب لوله مقاوم شیمیایی برای مواد قلیایی باید بر اساس غلظت، دما، فشار، ناخالصی های موجود، نوع اتصال و عمر مورد انتظار خط انجام شود.

لوله مناسب برای انتقال حلال های شیمیایی

لوله انتقال حلال های شیمیایی باید با دقت بیشتری نسبت به بسیاری از محلول های آبی انتخاب شود، زیرا برخی حلال های آلی می توانند باعث تورم، نرم شدن، ترک ناشی از تنش یا کاهش استحکام پلیمر شوند. برای مثال، PVC و CPVC در برابر برخی الکل ها و ترکیبات شیمیایی عملکرد مناسبی دارند، اما برای همه کتون ها، هیدروکربن های آروماتیک یا حلال های کلردار مناسب نیستند. راهنمای مقاومت شیمیایی IPEX نیز تاکید می کند که رفتار ترموپلاستیک ها به نوع ماده، غلظت، دما، فشار و تنش مکانیکی وابسته است و نتایج آزمایش غوطه وری را نمی توان بدون بررسی شرایط واقعی مستقیما به یک خط تحت فشار تعمیم داد. بنابراین برای انتخاب لوله مناسب انتقال مواد شیمیایی، نام دقیق حلال و ترکیبات همراه آن باید مشخص باشد.

در بسیاری از سرویس های حاوی حلال های خورنده، PVDF می تواند گزینه مناسبی باشد؛ زیرا مقاومت شیمیایی گسترده و تحمل دمایی بالایی دارد و برای محیط های صنعتی سخت طراحی شده است. با این حال، حتی PVDF نیز برای تمام حلال ها بدون محدودیت قابل استفاده نیست. در خطوط حساس ممکن است ECTFE، لوله فلزی با لاینینگ فلوروپلیمری یا آلیاژهای مقاوم انتخاب شوند. GF نیز برای PVC، CPVC، PE، PP، PVDF و ECTFE ابزار جداگانه سازگاری شیمیایی ارائه می کند که نشان می دهد انتخاب باید برای هر سیال به صورت مستقل انجام شود. در نتیجه، لوله مقاوم شیمیایی برای انتقال حلال باید علاوه بر بدنه، از نظر جنس واشر، اتصال، شیرآلات، دمای کار و احتمال نفوذ حلال نیز بررسی شود.

لوله مناسب برای مواد اکسیدکننده

لوله مناسب برای مواد اکسیدکننده باید بتواند در برابر موادی مانند پراکسید هیدروژن، هیپوکلریت ها، اسید نیتریک، اسید کرومیک و سایر ترکیبات اکسیدکننده بدون تخریب سریع مقاومت کند. این مواد می توانند علاوه بر ایجاد خوردگی در فلزات، ساختار برخی پلیمرها را نیز تحت تاثیر قرار دهند؛ بنابراین انتخاب لوله مقاوم شیمیایی باید بر اساس نوع اکسیدکننده، غلظت، دما و فشار انجام شود. ECTFE یکی از گزینه های مناسب برای بسیاری از این شرایط است. GF Piping Systems مقاومت ECTFE را در برابر اسیدها، بازها و عوامل اکسیدکننده بالا ارزیابی کرده و این متریال را برای سرویس هایی مانند پراکسید هیدروژن نیز معرفی می کند. همچنین در داده های این شرکت، ECTFE در برابر موادی مانند هیپوکلریت و پراکسید هیدروژن مقاومت مناسبی نشان می دهد.

PVDF نیز در برابر بسیاری از محیط های اکسیدکننده، اسیدهای معدنی و هالوژن ها مقاومت مطلوبی دارد، اما برای تمام شرایط گزینه مطمئنی نیست. AGRU تاکید می کند که PVDF در حضور برخی مواد تولید کننده رادیکال آزاد، محیط های بسیار قلیایی یا شرایط تنش مکانیکی خاص می تواند با محدودیت روبرو شود. در سیستم های فلزی نیز انتخاب گرید مناسب استنلس استیل یا آلیاژ مقاوم باید بر اساس ماده دقیق انجام شود. برای مثال رفتار فولاد در برابر اسید نیتریک با هیپوکلریت یا پراکسید هیدروژن یکسان نیست. در نتیجه، برای انتخاب لوله مناسب انتقال مواد شیمیایی اکسیدکننده باید جدول سازگاری سازنده، دمای عملیاتی، فشار، جنس اتصالات و احتمال نفوذ یا ترک ناشی از تنش همزمان بررسی شوند.

عوامل موثر در انتخاب لوله انتقال مواد شیمیایی

انتخاب لوله مناسب انتقال مواد شیمیایی باید با شناسایی دقیق سیال آغاز شود. نام ماده به تنهایی کافی نیست و غلظت، خلوص، ترکیب شدن با مواد دیگر و احتمال تغییر شرایط فرآیند نیز باید مشخص باشد. دمای کاری اهمیت ویژه ای دارد، زیرا افزایش دما می تواند مقاومت شیمیایی یا استحکام مکانیکی برخی پلیمرها را کاهش دهد. فشار طراحی، ضربه قوچ، سرعت جریان و احتمال ایجاد خلاء نیز باید بررسی شوند. منابع GF تاکید می کنند که برخی مواد خورنده می توانند حتی بدون حمله شیمیایی مستقیم، از طریق نفوذ یا تورم بر خواص مکانیکی لوله اثر بگذارند و در چنین شرایطی کاهش فشار مجاز یا De-rating ضروری است. بنابراین انتخاب لوله مقاوم در برابر خوردگی باید با داده های سازگاری شیمیایی در همان دما و شرایط کاری تطبیق داده شود.

عامل بعدی، بررسی کل سیستم لوله کشی است. جنس لوله، اتصال، فلنج، واشر، آب بند و شیر باید همگی با ماده شیمیایی سازگار باشند؛ در غیر این صورت ضعیف ترین جزء می تواند منشا نشتی شود. روش نصب، امکان بازرسی، شرایط محیط بیرونی، تابش UV، احتمال ضربه و هزینه تعمیر نیز در انتخاب لوله مناسب مواد خورنده اهمیت دارند. در سرویس های بسیار تهاجمی ممکن است PVDF، ECTFE یا سیستم های لاینینگ شده توجیه فنی بیشتری داشته باشند، در حالی که برای شرایط ملایم تر PP، PE یا PVC می توانند اقتصادی تر باشند. در نهایت، در انتخاب لوله مواد شیمیایی نباید صرفا قیمت اولیه محصول به عنوان ملاک قرار بگیرد بلکه انتخاب باید بر مبنای ایمنی و هزینه کل دوره بهره برداری انجام شود.

انتخاب لوله مناسب انتقال مواد شیمیایی به نوع سیال، غلظت، دما، فشار و شرایط بهره برداری وابسته است و یک متریال را نمی توان برای همه سرویس ها مناسب دانست. PVC، CPVC، PP، HDPE، PVDF و ECTFE هر کدام محدوده مقاومت شیمیایی مشخصی دارند و در شرایط سخت تر ممکن است استنلس استیل یا لوله فولادی با پوشش مقاوم گزینه مناسب تری باشد. برای انتخاب لوله انتقال مواد شیمیایی باید علاوه بر بدنه، جنس اتصالات، واشرها و شیرآلات نیز بررسی شود. در خطوط انتقال اسید، قلیا، حلال یا مواد اکسیدکننده، استفاده از جدول سازگاری شیمیایی سازنده ضروری است. در نهایت، بهترین لوله مواد شیمیایی گزینه ای است که ایمنی، مقاومت در برابر خوردگی، فشار و دمای مورد نیاز و هزینه مناسب دوره بهره برداری را همزمان تامین کند.
