فرآیند تردی هیدروژنی چیست و چه تاثیری بر صنعت فولاد دارد؟

تردی هیدروژنی پدیده ای است که در آن ورود و تجمع هیدروژن اتمی در ساختار فلز، به ویژه فولادهای پر استحکام، می تواند شکل پذیری و چقرمگی را کاهش دهد و احتمال شروع یا رشد ترک را افزایش دهد. این آسیب ممکن است در مراحل تولید فولاد، اسیدشویی، جوشکاری، آبکاری، حفاظت کاتدی یا هنگام سرویس قطعه در محیط های حاوی هیدروژن ایجاد شود. برخلاف بسیاری از عیوب سطحی، آسیب ناشی از هیدروژن ممکن است بدون تغییر ظاهری واضح پیش برود و قطعه تحت تنش به صورت ناگهانی دچار شکست شود. همان طور که تغییر قیمت آهن کیلویی بر هزینه تولید قطعات فولادی اثر دارد، کنترل تردی هیدروژنی نیز از نظر کاهش ضایعات، جلوگیری از شکست و افزایش ایمنی تجهیزات اهمیت اقتصادی بالایی دارد. به همین دلیل، شناخت فرآیند تردی هیدروژنی در صنایع فولاد، انرژی، نفت و گاز و خودروسازی ضروری است.

برای درک بهتر اینکه فرآیند تردی هیدروژنی چیست، باید رفتار هیدروژن در ریزساختار فولاد بررسی شود. اتم های کوچک هیدروژن می توانند در شبکه فلزی نفوذ کنند، در نواحی دارای نابجایی، مرزدانه، حفره یا تنش متمرکز شوند و مقاومت ماده در برابر گسترش ترک را کاهش دهند. در پاسخ به پرسش فولاد چیست نیز باید توجه داشت که ترکیب شیمیایی، استحکام، ریزساختار و سابقه فرآوری فولاد تعیین می کنند که یک گرید تا چه اندازه در برابر این پدیده حساس باشد. تردی هیدروژنی در فولاد می تواند عمر مفید پیچ های پر استحکام، خطوط لوله، مخازن تحت فشار، قطعات آبکاری شده و اتصالات صنعتی را کاهش دهد. در این مقاله مرکزآهن بررسی می کنیم که تردی هیدروژنی چیست، چگونه اتفاق می افتد، چه تاثیری بر صنعت فولاد دارد و روش های تشخیص و جلوگیری از کدام است.

تردی هیدروژنی چیست؟

تردی هیدروژنی به کاهش شکل پذیری و چقرمگی فلز در اثر ورود و تجمع هیدروژن در ساختار آن گفته می شود. این پدیده می تواند باعث شود فولاد تحت تنشی که در حالت عادی تحمل می کند، زودتر ترک بخورد یا بشکند. هیدروژن اتمی به دلیل اندازه بسیار کوچک خود می تواند در شبکه فلزی نفوذ کند و در نواحی دارای عیب، نابجایی، مرزدانه یا تمرکز تنش تجمع یابد. این رفتار با برخی از انواع خوردگی فلزات تفاوت دارد، زیرا در تردی هیدروژنی ممکن است سطح قطعه نشانه خوردگی شدید یا کاهش محسوس ضخامت نداشته باشد، اما خواص مکانیکی آن از داخل افت کرده باشد. حساسیت به این پدیده معمولا در فولادهای پر استحکام بیشتر است و با افزایش تنش کششی، احتمال شکست نیز بالا می رود.

ورود هیدروژن به فولاد می تواند هنگام تولید، اسیدشویی، جوشکاری، حفاظت کاتدی یا آبکاری فلزات اتفاق بیفتد. در برخی فرایندهای پوشش دهی الکتروشیمیایی، واکنش های جانبی می توانند هیدروژن اتمی تولید کنند و بخشی از آن به سطح فولاد نفوذ کند. اگر قطعه استحکام بالا داشته باشد و هیدروژن در ساختار آن باقی بماند، امکان شکست تاخیری افزایش پیدا می کند. تردی هیدروژنی فولاد با عواملی مانند سختی، ریزساختار، مقدار تنش، دما و میزان هیدروژن جذب شده ارتباط دارد. به همین دلیل، کنترل فرایندهای سطحی و تولیدی و استفاده از روش های مناسب حذف یا محدود کردن هیدروژن برای کاهش ریسک این نوع آسیب اهمیت زیادی دارد.

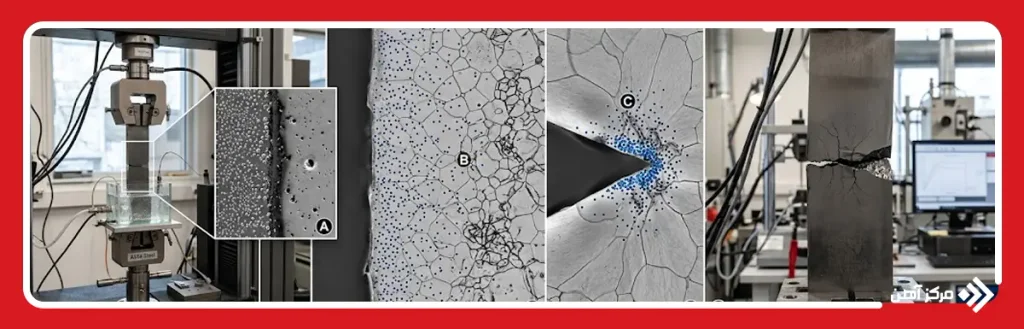

تردی هیدروژنی چگونه اتفاق می افتد؟

تردی هیدروژنی زمانی رخ می دهد که هیدروژن اتمی از سطح وارد فلز شود و در بخش هایی از ریزساختار تجمع پیدا کند. منابع ورود هیدروژن می توانند شامل اسیدشویی، آبکاری، جوشکاری، خوردگی در محیط های مرطوب، حفاظت کاتدی بیش از حد یا تماس با سیالات حاوی هیدروژن باشند. پس از ورود، اتم های هیدروژن در شبکه فلزی پخش می شوند و به سمت نواحی دارای انرژی بالاتر مانند نابجایی ها، مرزدانه ها، آخال ها و نوک ترک حرکت می کنند. نوع ریزساختار حاصل از عملیات حرارتی فولاد نیز بر میزان حساسیت تاثیر دارد؛ فولادهای بسیار سخت و پر استحکام معمولا استعداد بیشتری برای آسیب هیدروژنی دارند. در این شرایط، هیدروژن می تواند پیوستگی موضعی ساختار را کاهش دهد و شروع یا گسترش ترک را آسان تر کند.

برای وقوع شکست معمولا حضور همزمان هیدروژن، ماده حساس و تنش کششی لازم است. تنش ممکن است ناشی از بار خارجی، تنش پسماند جوشکاری، شکل دهی یا عملیات تولید باشد. وقتی هیدروژن در ناحیه پرتنش جمع می شود، مقاومت موضعی فولاد در برابر رشد ترک کاهش پیدا می کند و شکست می تواند پس از گذشت زمان رخ دهد؛ به همین دلیل به آن شکست تاخیری نیز گفته می شود. این رفتار با خستگی فلزات یکسان نیست، زیرا خستگی معمولا به بارگذاری چرخه ای وابسته است، اما حضور هیدروژن می تواند حتی تحت بار ثابت نیز رشد ترک را تسریع کند. در نتیجه، فرآیند تردی هیدروژنی حاصل برهم کنش پیچیده نفوذ هیدروژن، ریزساختار فولاد و تنش موجود در قطعه است.

انواع تردی هیدروژنی

انواع تردی هیدروژنی را می توان بر اساس زمان ورود هیدروژن، منبع ایجاد آن و شرایط سرویس قطعه دسته بندی کرد. یکی از مهم ترین حالت ها، تردی هیدروژنی داخلی است که در آن هیدروژن طی فرایندهای تولید، ذوب، جوشکاری، اسیدشویی یا پوشش دهی وارد فولاد می شود و پیش از بهره برداری در ساختار باقی می ماند. نوع دیگر، تردی هیدروژنی محیطی است که هنگام کار قطعه و تماس آن با محیط های حاوی هیدروژن یا محیط های خورنده رخ می دهد. در این حالت، هیدروژن در طول سرویس تولید و وارد فلز می شود. تفاوت این دو حالت در منبع و زمان ورود هیدروژن است، اما در هر دو مورد، تجمع هیدروژن در نواحی حساس می تواند مقاومت فولاد در برابر ترک را کاهش دهد.

در صنعت، نوع دیگری از طبقه بندی بر اساس شرایط شکست انجام می شود. شکست تاخیری هیدروژنی زمانی دیده می شود که قطعه پس از ساخت و تحت تنش ثابت، با گذشت زمان ترک بخورد. در مقابل، ترک ناشی از هیدروژن در برخی محیط های خورنده می تواند همزمان با واکنش های خوردگی و تولید هیدروژن روی سطح پیش برود. اصطلاح خوردگی هیدروژنی نیز گاهی برای توصیف آسیب هایی به کار می رود که در آنها هیدروژن نقش اصلی در تخریب دارد، اما از نظر فنی باید میان خوردگی سطحی و تردی ناشی از نفوذ هیدروژن تفاوت قائل شد. در نتیجه، تشخیص نوع تردی هیدروژنی برای انتخاب روش پیشگیری و ترمیم اهمیت زیادی دارد.

عوامل موثر بر تردی هیدروژنی فولاد

تردی هیدروژنی فولاد به مجموعه ای از عوامل متالورژیکی، مکانیکی و محیطی وابسته است و شدت آن فقط با مقدار هیدروژن تعیین نمی شود. یکی از مهم ترین عوامل، استحکام و سختی فولاد است؛ هرچه استحکام بالاتر باشد، معمولا حساسیت به آسیب هیدروژنی نیز بیشتر می شود. ریزساختار نیز نقش مهمی دارد و وجود مارتنزیت سخت، نابجایی های زیاد، آخال ها، مرزدانه های حساس یا تنش های پسماند می تواند محل های مناسبی برای تجمع هیدروژن ایجاد کند. مقدار هیدروژن قابل نفوذ، نرخ ورود آن به سطح و توانایی فلز برای به دام انداختن هیدروژن نیز بر شدت فرآیند تردی هیدروژنی اثر می گذارند. علاوه بر این، تنش کششی اعمالی یا باقی مانده از جوشکاری، ماشین کاری و شکل دهی می تواند احتمال شروع ترک را افزایش دهد.

شرایط محیطی نیز اهمیت زیادی دارند. محیط های اسیدی، حضور سولفید هیدروژن، حفاظت کاتدی بیش از حد و برخی فرایندهای الکتروشیمیایی می توانند تولید هیدروژن اتمی را افزایش دهند. دما نیز بر سرعت نفوذ هیدروژن و رفتار تله های ریزساختاری اثر می گذارد. در برخی شرایط، حتی مقدار محدود هیدروژن در کنار تنش بالا و ریزساختار حساس می تواند خطرناک باشد. بنابراین برای کنترل تردی هیدروژنی در فولاد باید همزمان منبع ورود هیدروژن، سطح تنش، سختی، ریزساختار و شرایط محیطی بررسی شوند. این نگاه چندعاملی کمک می کند علت اصلی آسیب دقیق تر شناسایی و راهکار پیشگیری متناسب با شرایط واقعی انتخاب شود.

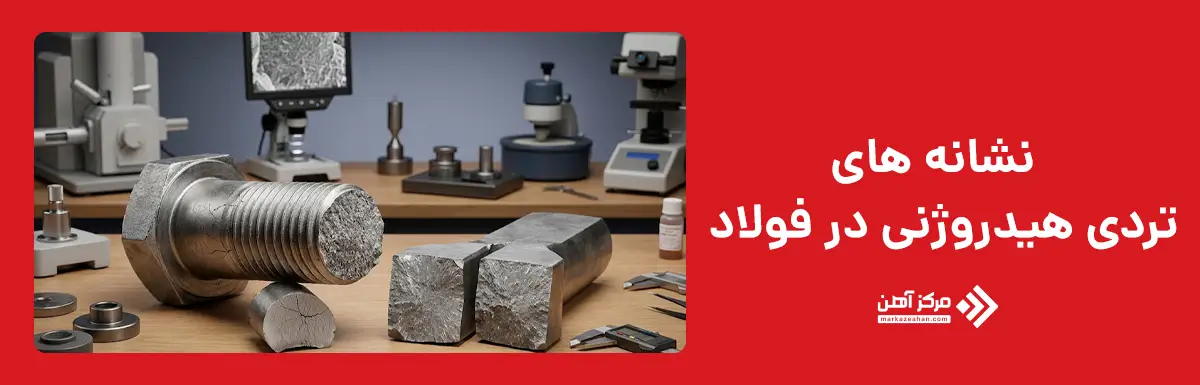

نشانه های تردی هیدروژنی در فولاد چیست؟

نشانه های تردی هیدروژنی در فولاد همیشه از روی ظاهر قطعه قابل تشخیص نیستند و همین موضوع این پدیده را خطرناک می کند. یکی از مهم ترین نشانه ها، کاهش محسوس شکل پذیری و چقرمگی بدون افت قابل توجه در سطح مقطع است. قطعه ممکن است در آزمون کشش یا هنگام سرویس، زودتر از حد انتظار بشکند و سطح شکست آن نسبت به حالت عادی رفتار تردتری نشان دهد. شکست تاخیری نیز علامت مهمی است؛ یعنی قطعه بلافاصله پس از تولید یا نصب نمی شکند، اما پس از چند ساعت یا چند روز تحت تنش ثابت دچار ترک یا شکست می شود. این وضعیت در پیچ ها، فنرها، اتصالات و قطعات فولادی پر استحکام اهمیت ویژه ای دارد.

از دیگر نشانه ها می توان به ایجاد ترک های داخلی یا سطحی ریز، کاهش ازدیاد طول، افت انرژی شکست و حساسیت بیشتر به تنش های موضعی اشاره کرد. در برخی موارد، ترک از نواحی دارای تمرکز تنش، مانند ریشه رزوه، گوشه های تیز یا محل آخال ها شروع می شود و سپس گسترش پیدا می کند. بررسی سطح شکست با میکروسکوپ نیز می تواند الگوهایی مانند شکست بین دانه ای یا شبه کلیواژی را نشان دهد، هرچند این نشانه ها به تنهایی قطعی نیستند. بنابراین تشخیص تردی هیدروژنی فولاد باید بر پایه مجموعه ای از شواهد شامل سابقه فرایند، نوع فولاد، شرایط تنش، آزمون های مکانیکی و بررسی ریزساختار انجام شود.

روش های تشخیص تردی هیدروژنی

تشخیص تردی هیدروژنی معمولا به یک آزمون واحد محدود نمی شود و باید نتایج چند روش در کنار سابقه ساخت و شرایط سرویس قطعه بررسی شوند. آزمون های مکانیکی مانند کشش با نرخ کرنش آهسته، آزمون بار ثابت و بررسی شکست تاخیری می توانند کاهش شکل پذیری یا حساسیت قطعه به هیدروژن را آشکار کنند. در این روش ها، رفتار نمونه در شرایط حاوی هیدروژن با نمونه مرجع مقایسه می شود. اگر کاهش قابل توجهی در ازدیاد طول، زمان شکست یا ظرفیت تحمل بار مشاهده شود، احتمال حضور اثرات تردی هیدروژنی افزایش پیدا می کند. بررسی سختی و سطح تنش پسماند نیز اهمیت دارد، زیرا فولادهای سخت تر و قطعات دارای تنش کششی بالا معمولا آسیب پذیرتر هستند.

روش های آزمایشگاهی دقیق تر شامل آنالیز مقدار هیدروژن، واجذب حرارتی و بررسی سطح شکست با میکروسکوپ الکترونی می شوند. آزمون واجذب حرارتی می تواند اطلاعاتی درباره مقدار و نوع هیدروژن به دام افتاده در ریزساختار ارائه دهد. متالوگرافی نیز برای بررسی ریزساختار، آخال ها، مرزدانه ها و مسیر ترک کاربرد دارد. در قطعات صنعتی، روش های غیرمخرب مانند اولتراسونیک یا بازرسی سطحی ممکن است برای شناسایی ترک های ایجاد شده مفید باشند، اما وجود هیدروژن را به طور مستقیم اثبات نمی کنند. بنابراین تشخیص فرآیند تردی هیدروژنی باید با ترکیب آزمون مکانیکی، تحلیل هیدروژن، بررسی سطح شکست و اطلاعات مربوط به تولید و سرویس انجام شود.

روش های جلوگیری از تردی هیدروژنی

روش های جلوگیری از تردی هیدروژنی باید بر کاهش ورود هیدروژن، محدود کردن تجمع آن و کم کردن حساسیت فولاد تمرکز کنند. نخستین اقدام، کنترل فرایندهایی است که می توانند هیدروژن تولید کنند؛ اسیدشویی شدید، آبکاری، جوشکاری در شرایط نامناسب و حفاظت کاتدی بیش از حد از جمله این موارد هستند. انتخاب شرایط مناسب اسیدشویی، شستشوی کامل سطح و کنترل پارامترهای الکتروشیمیایی می توانند میزان هیدروژن ورودی را کاهش دهند. در قطعات پر استحکام، استفاده از پوشش ها و فرایندهای سطحی کم خطر نیز اهمیت دارد. علاوه بر این، طراحی قطعه باید تا حد امکان از تمرکز تنش در گوشه های تیز، رزوه ها و تغییرات ناگهانی مقطع جلوگیری کند.

یکی دیگر از راهکارهای مهم، انجام عملیات پس پخت یا baking پس از برخی فرایندهای پوشش دهی است تا هیدروژن قابل نفوذ از ساختار خارج شود. زمان و دمای این عملیات باید متناسب با جنس، سختی و ضخامت قطعه انتخاب شوند. کاهش سختی بیش از حد، انتخاب ریزساختار مقاوم تر و کنترل تنش های پسماند نیز می توانند حساسیت فولاد را کاهش دهند. در محیط های حاوی هیدروژن یا سولفید هیدروژن، انتخاب گرید مناسب فولاد و کنترل شرایط سرویس اهمیت بیشتری پیدا می کند. در نتیجه، جلوگیری از تردی هیدروژنی فولاد زمانی موثر است که طراحی، انتخاب ماده، فرایند تولید، پوشش دهی و شرایط بهره برداری به صورت همزمان مدیریت شوند.

تاثیر تردی هیدروژنی بر صنعت فولاد

تردی هیدروژنی می تواند در صنعت فولاد پیامدهای فنی، اقتصادی و ایمنی قابل توجهی ایجاد کند، به ویژه زمانی که قطعات پر استحکام در تجهیزات حساس به کار می روند. کاهش چقرمگی و شکل پذیری ممکن است باعث شکست زودرس پیچ ها، فنرها، اتصالات، خطوط لوله، مخازن تحت فشار و قطعات خودرو شود. اهمیت این موضوع زمانی بیشتر می شود که قطعه بدون تغییر ظاهری محسوس، در اثر تجمع هیدروژن و تنش موجود دچار ترک داخلی شود. چنین شکستی می تواند توقف خط تولید، هزینه تعمیر، تعویض قطعه و حتی آسیب به تجهیزات مجاور را به همراه داشته باشد. در صنایع نفت و گاز نیز حضور هیدروژن یا ترکیباتی مانند سولفید هیدروژن می تواند انتخاب فولاد و شرایط بهره برداری را محدود کند.

فرآیند تردی هیدروژنی همچنین بر روش های تولید و کنترل کیفیت فولاد اثر می گذارد. کارخانه ها باید در مراحل اسیدشویی، آبکاری، جوشکاری، عملیات حرارتی و پوشش دهی، ورود هیدروژن را کنترل کنند و برای قطعات حساس از آزمون های ویژه استفاده کنند. این موضوع می تواند هزینه تولید را افزایش دهد، اما در مقابل خطر شکست ناگهانی و خسارت های سنگین تر را کاهش می دهد. توسعه فولادهای مقاوم تر به هیدروژن، کنترل دقیق ریزساختار و استفاده از روش های مناسب تنش زدایی از راهکارهای مهم صنعت هستند. بنابراین تردی هیدروژنی در فولاد فقط یک مسئله آزمایشگاهی نیست و مستقیما بر طراحی، تولید، بازرسی، عمر مفید و ایمنی محصولات فولادی تاثیر می گذارد.

تردی هیدروژنی یکی از پدیده های مهم در رفتار فولادهای پر استحکام است که می تواند بدون نشانه ظاهری واضح، شکل پذیری و چقرمگی قطعه را کاهش دهد و زمینه شکست ناگهانی یا تاخیری را فراهم کند. فرآیند تردی هیدروژنی معمولا زمانی خطرناک می شود که هیدروژن قابل نفوذ، ریزساختار حساس و تنش کششی به صورت همزمان وجود داشته باشند. منابع ورود هیدروژن نیز می توانند از مراحل تولید، اسیدشویی، جوشکاری، آبکاری یا شرایط بهره برداری ناشی شوند.

برای کنترل تردی هیدروژنی فولاد باید منبع هیدروژن، سختی و ریزساختار، تنش های پسماند و محیط سرویس به صورت همزمان بررسی شوند. تشخیص صحیح نیز به ترکیب آزمون های مکانیکی، بررسی ریزساختار، تحلیل هیدروژن و ارزیابی سابقه فرایندی نیاز دارد. در صنعت فولاد، پیشگیری موثر زمانی انجام می شود که انتخاب ماده، طراحی، تولید، عملیات سطحی و شرایط بهره برداری در یک چارچوب واحد مدیریت شوند.
