جوشکاری القایی چیست و چگونه انجام می شود؟

جوشکاری القایی یکی از روش های صنعتی برای ایجاد اتصال پیوسته و سریع در قطعات فلزی است که در آن گرمای لازم برای اتصال، به کمک میدان الکترومغناطیسی و جریان القا شده در قطعه ایجاد می شود. این روش به ویژه در خطوط تولید پیوسته لوله و پروفیل فولادی اهمیت دارد، زیرا امکان گرم کردن موضعی لبه ها را با سرعت بالا فراهم می کند و نیاز به تماس مستقیم منبع حرارتی با سطح فلز را کاهش می دهد. در صنایع فولادی، هزینه ماده اولیه، انرژی، سرعت خط و میزان ضایعات همگی بر اقتصاد تولید اثر دارند؛ به همین دلیل بررسی عواملی مانند قیمت آهن در کنار راندمان خط جوش، برای برآورد هزینه نهایی محصول اهمیت پیدا می کند.

برای پاسخ دقیق به این پرسش که جوشکاری القایی چیست، باید آن را در خانواده روش های اتصال حرارتی بررسی کرد. برخلاف برخی انواع جوشکاری که از قوس الکتریکی، شعله یا الکترود مصرفی برای ذوب و اتصال استفاده می کنند، در جوش القایی انرژی ابتدا به صورت میدان مغناطیسی متناوب تولید می شود و سپس جریان الکتریکی در خود فلز القا می شود. مقاومت الکتریکی فلز در برابر این جریان باعث افزایش سریع دما در ناحیه هدف می شود و در خطوط جوش لوله، غلتک های فشاری لبه های گرم شده را به یکدیگر می فشرند تا اتصال شکل بگیرد. این ترکیب گرمایش موضعی و فشار مکانیکی، پایه عملکرد بسیاری از خطوط HFI یا جوش القایی فرکانس بالا است.

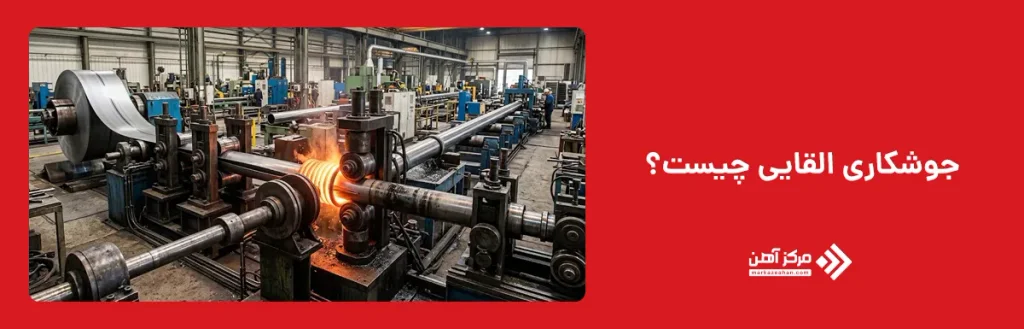

جوشکاری القایی چیست؟

جوش القایی با قرار دادن قطعه فلزی در میدان مغناطیسی متناوب، جریان الکتریکی و گرمای لازم برای اتصال را ایجاد می کند. در تولید لوله های درز جوش، نوار فولادی با غلتک ها شکل می گیرد و لبه های آن به صورت V در کنار هم قرار می گیرند. سیم پیچ القایی لبه ها را گرم می کند و غلتک های فشاری اتصال را تثبیت می کنند. این فرایند با دستگاه جوشکاری القایی انجام می شود و با کوره القایی که برای گرم کردن یا ذوب فلز کاربرد دارد، تفاوت دارد.

در خم کاری لوله به روش القایی، گرما برای نرم کردن موضعی لوله و ایجاد خم به کار می رود، نه اتصال دو قطعه. کیفیت درز جوش بر عملکرد اتصالات جوشی و قابلیت استفاده از لوله اثر مستقیم دارد. اثر پوستی و اثر مجاورت نیز جریان و انرژی را در لبه های V شکل متمرکز می کنند. به همین دلیل، کنترل دقیق گرما و فشار در جوش القایی برای ایجاد اتصالی یکنواخت و مقاوم ضروری است.

فرآیند جوش القایی چگونه انجام می شود؟

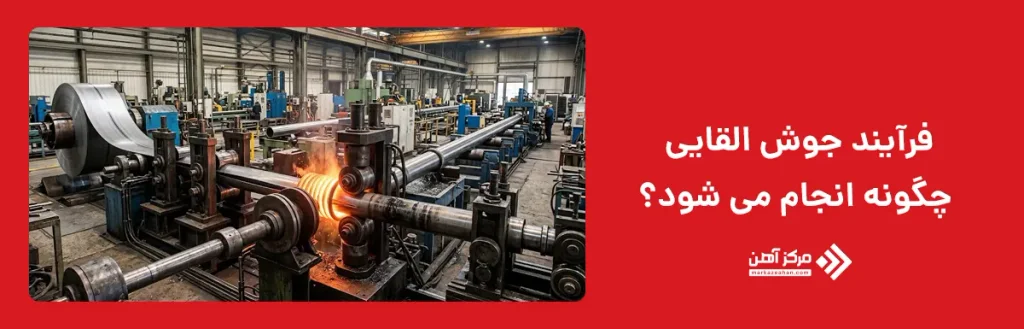

فرآیند جوش القایی در خط صنعتی با آماده سازی نوار فولادی، اصلاح لبه ها و شکل دهی تدریجی آن آغاز می شود. لبه ها در نزدیکی ایستگاه جوش به شکل V روبه روی هم قرار می گیرند و زاویه و طول این ناحیه بر کیفیت اتصال اثر مستقیم دارد. سپس سیم پیچ متصل به ژنراتور فرکانس بالا، میدان مغناطیسی ایجاد می کند و با کمک اثر پوستی و اثر مجاورت، جریان را در لبه ها متمرکز می سازد. ایمپدر نیز با هدایت شار مغناطیسی، تمرکز انرژی و بازده گرمایش را افزایش می دهد. در ادامه، غلتک های فشاری لبه های گرم شده را به هم متصل می کنند و مواد اکسیدی و اضافی را از محل جوش خارج می سازند.

پس از اتصال، پلیسه های داخلی و خارجی با ابزار اسکارف برداشته می شوند تا سطح و ابعاد محصول یکنواخت شود. در برخی خطوط، عملیات حرارتی موضعی برای کاهش اختلاف سختی، اصلاح ریزساختار و بهبود چقرمگی انجام می گیرد. سپس لوله تحت کالیبراسیون، صاف کاری و خنک کاری قرار می گیرد تا قطر، ضخامت، بیضی بودن و راستایی آن کنترل شود. کیفیت نهایی با پایش توان، سرعت، خنک کاری، بازرسی چشمی، آزمون های مکانیکی، آزمون فشار و روش های غیر مخرب بررسی می شود. ثبت پیوسته داده های فرایند نیز به شناسایی سریع تغییرات و جلوگیری از تولید محصول معیوب کمک می کند.

تجهیزات مورد استفاده در جوشکاری القایی

دستگاه جوشکاری القایی در یک خط صنعتی از چند بخش اصلی تشکیل می شود و کیفیت آن فقط به توان ژنراتور بستگی ندارد. منبع تغذیه یا ژنراتور فرکانس بالا، برق ورودی را به جریان مناسب تبدیل می کند و توان آن باید با سرعت خط، ضخامت و جنس محصول هماهنگ باشد. کویل القایی معمولا از مس ساخته می شود و در نزدیکی سطح لوله قرار می گیرد. شکل، تعداد دور و فاصله آن از قطعه بر میزان انتقال انرژی اثر دارد. فاصله زیاد باعث کاهش بازده و فاصله بسیار کم می تواند خطر تماس یا ایجاد قوس را افزایش دهد.

ایمپدر قطعه ای فریتی است که داخل لوله و نزدیک ناحیه V قرار می گیرد. این قطعه مسیر میدان و جریان را کنترل می کند و به تمرکز گرما در محل جوش کمک می کند. خرابی یا جابه جایی ایمپدر می تواند مصرف توان را افزایش دهد و کیفیت درز را کاهش دهد. غلتک های فشاری، لبه های گرم شده را به یکدیگر نزدیک می کنند تا اتصال شکل بگیرد. فشار این غلتک ها باید کافی و متقارن باشد؛ زیرا فشار کم باعث جوش ناقص و فشار زیاد موجب تغییر شکل یا ایجاد پلیسه بیش از حد می شود.

سامانه خنک کاری برای حفظ دمای ژنراتور، کویل، ایمپدر و سایر قطعات ضروری است. گردش مناسب آب یا سیال خنک کننده از داغ شدن تجهیزات جلوگیری می کند و به افزایش عمر دستگاه و پایداری فرایند کمک می کند. سیستم کنترل و ابزار دقیق، پارامترهایی مانند توان، جریان، سرعت خط، دمای خنک کننده و فشار غلتک ها را بررسی می کند. این سیستم به اپراتور کمک می کند فرایند را پایدار نگه دارد و تنظیمات مناسب را برای سایزها و گریدهای مختلف ذخیره کند. تجهیزات تکمیلی شامل واحدهای شکل دهی، هدایت درز، اسکارف، کالیبراسیون، برش و آزمون هستند. در برخی خطوط نیز از عملیات حرارتی پس از جوش استفاده می شود. بنابراین کیفیت نهایی به هماهنگی همه بخش های خط، نه فقط دستگاه جوش، بستگی دارد.

کاربردهای جوشکاری القایی

مهم ترین کاربرد صنعتی جوشکاری القایی، تولید پیوسته مقاطع بسته از نوار فلزی است. سرعت بالا، گرمایش موضعی، امکان اتوماسیون و قابلیت ادغام با خطوط رول فرمینگ باعث شده این روش در تولید حجم بالای لوله و برخی پروفیل ها جایگاه ویژه ای داشته باشد. با این حال، انتخاب آن باید با توجه به جنس، ضخامت، هندسه، استاندارد محصول و خواص مورد انتظار انجام شود.

جوشکاری القایی لوله های فولادی: در این کاربرد، ورق یا نوار فولادی به صورت پیوسته شکل داده می شود تا دو لبه آن در امتداد طول لوله مقابل یکدیگر قرار گیرند. سپس لبه ها با جریان القایی فرکانس بالا گرم و توسط غلتک های جوش به هم فشرده می شوند. این روش برای تولید بسیاری از لوله های فولادی مورد استفاده در سازه، صنعت، انتقال سیال و قطعات مکانیکی مناسب است. سرعت خط می تواند بسیار بالا باشد و TWI برای لوله های فولادی نازک به سرعت هایی در حد چند صد متر بر دقیقه نیز اشاره کرده است، هرچند چنین ارقامی به محصول و تجهیزات وابسته هستند.

تولید لوله های درز جوش: جوش القایی یکی از فناوری های اصلی در خانواده تولید لوله های ERW و HFI است. در اینجا باید میان اصطلاحات دقت کرد؛ ERW یک عنوان گسترده برای جوش مقاومتی الکتریکی است و HFI به استفاده از القای فرکانس بالا برای ایجاد جریان و گرما اشاره دارد. در خطوط مدرن، این فرایند می تواند با شکل دهی پیوسته، اسکارف درز، آزمون و برش در طول مورد نظر یکپارچه شود. SMS group خطوط ERW را برای دامنه وسیعی از ابعاد و کاربردها عرضه می کند و بر اهمیت کنترل دقیق ناحیه شکل دهی و جوش تاکید دارد.

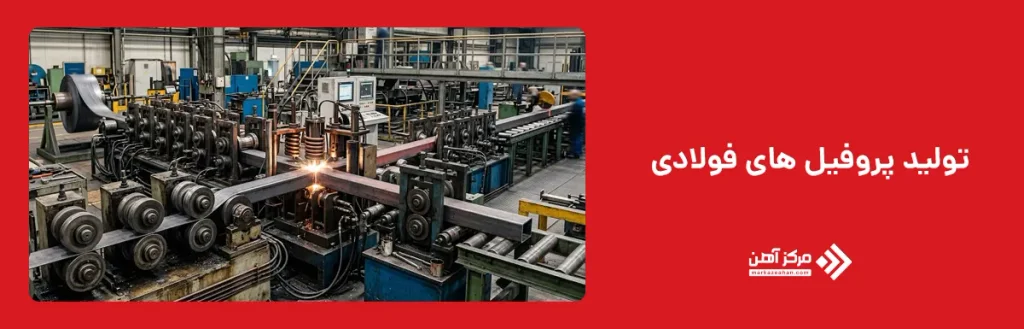

تولید پروفیل های فولادی: در برخی خطوط، ابتدا مقطع بسته با درز طولی ایجاد و جوش می شود و سپس محصول با قفسه های شکل دهی و کالیبراسیون به مقاطع مربع، مستطیل یا شکل های دیگر تبدیل می شود. یکنواختی جوش در این کاربرد مهم است، زیرا درز ممکن است در مراحل بعدی تحت تغییر شکل و تنش قرار گیرد. اگر منطقه جوش بیش از حد سخت، کم جوش یا دارای عیب سطحی باشد، احتمال ترک یا تغییر شکل نامطلوب در فرایند سایزینگ افزایش می یابد.

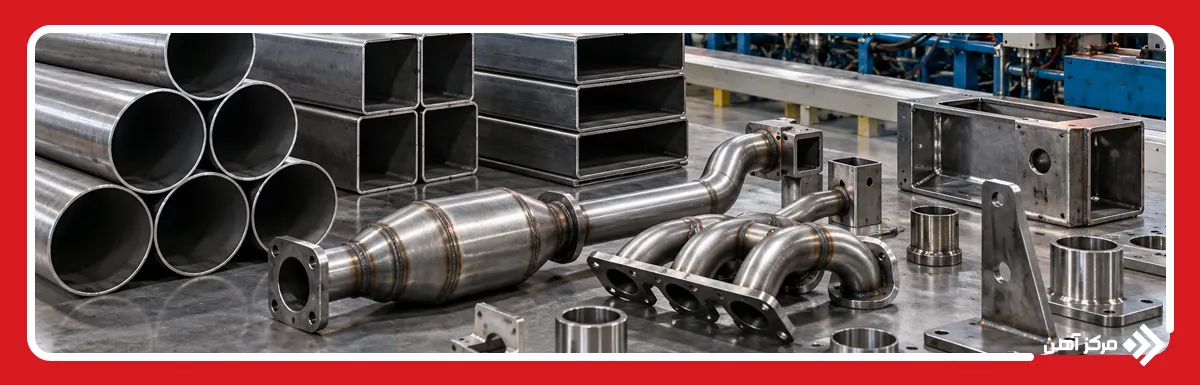

کاربرد در صنایع خودروسازی و قطعه سازی: لوله های جوش القایی می توانند به عنوان ماده اولیه برای قطعاتی مانند اجزای سازه ای، صندلی، شاسی های فرعی، سامانه های اگزوز، تقویت کننده ها و قطعات هیدروفرم شده به کار روند، البته انتخاب دقیق محصول تابع استاندارد و طراحی قطعه است. پژوهش های مربوط به لوله های HFI نیز استفاده از این روش در تولید تیوب های فولادی با قابلیت شکل دهی بعدی را بررسی کرده اند. در قطعه سازی، مزیت اصلی زمانی دیده می شود که تولید انبوه، تکرارپذیری ابعادی و سرعت بالا اهمیت داشته باشد.

پارامترهای موثر بر کیفیت جوش القایی

کیفیت جوش القایی به هماهنگی مجموعه ای از عوامل الکتریکی، حرارتی، مکانیکی و هندسی وابسته است و تغییر در هر یک از این پارامترها می تواند مستقیما بر استحکام، یکنواختی و ظاهر درز جوش اثر بگذارد. به همین دلیل، در خطوط تولید صنعتی باید توان و فرکانس دستگاه، سرعت حرکت محصول، شرایط لبه ها و وضعیت تجهیزات به صورت مداوم کنترل شوند تا گرمایش در محل مناسب انجام شده و اتصال با کیفیت مطلوب شکل بگیرد. مهم ترین پارامترهای موثر بر کیفیت جوش القایی عبارتند از:

• کنترل کیفیت نهایی: پس از انجام جوش، کیفیت اتصال باید با آزمون های مکانیکی، کنترل ابعادی، بازرسی غیر مخرب و در صورت نیاز بررسی سطح شکست ارزیابی شود تا مشخص شود پارامترهای فرایند به درستی تنظیم شده اند.
• توان ورودی: توان دستگاه باید متناسب با سرعت خط، ضخامت و جنس محصول تنظیم شود. توان کم می تواند باعث گرم نشدن کافی لبه ها و ایجاد جوش ناقص شود، در حالی که توان بیش از حد احتمال گرمایش شدید و افزایش پلیسه را بالا می برد.
• فرکانس جریان: فرکانس بر نحوه توزیع جریان و عمق نفوذ گرما در فلز اثر دارد. مقدار مناسب آن با توجه به ضخامت، قطر، خواص فولاد و طراحی کویل انتخاب می شود.
• سرعت خط تولید: سرعت حرکت لوله یا پروفیل باید با میزان انرژی ورودی هماهنگ باشد. افزایش سرعت بدون افزایش مناسب توان، زمان گرم شدن لبه ها را کاهش می دهد و سرعت بسیار پایین نیز می تواند موجب گرمایش بیش از حد شود.
• هندسه ناحیه V: زاویه، طول و محل بسته شدن لبه ها در ناحیه V بر تمرکز جریان و توزیع گرما اثر مستقیم دارند. نامتقارن بودن این بخش می تواند باعث گرم شدن نابرابر لبه ها شود؛ بنابراین وضعیت رول ها، کیفیت برش لبه و موقعیت درز باید کنترل شود.
• فشار غلتک های جوش: غلتک ها باید فشار کافی و یکنواختی به لبه های گرم شده وارد کنند. فشار کم احتمال ایجاد جوش ناقص را افزایش می دهد و فشار بیش از حد می تواند باعث تغییر ضخامت، تغییر شکل مقطع یا افزایش برآمدگی درز شود. هم محوری رول ها نیز در این بخش اهمیت زیادی دارد.
• کیفیت لبه ها و سطح نوار: زنگ زدگی، پوسته، آلودگی، آسیب لبه ها یا تغییرات ضخامت می توانند روند انتقال گرما و ایجاد اتصال را مختل کنند. ترکیب شیمیایی فولاد نیز بر رفتار حرارتی و کیفیت نهایی جوش اثرگذار است.
• وضعیت کویل و ایمپدر: موقعیت، سلامت و خنک کاری مناسب کویل و ایمپدر نقش مهمی در تمرکز انرژی دارند. جابه جایی یا آسیب این قطعات می تواند راندمان سیستم را کاهش داده و باعث توزیع نامتقارن میدان شود.

مزایا و معایب جوشکاری القایی

جوشکاری القایی مزایای قابل توجهی برای تولید انبوه دارد. این روش با سرعت بالا، امکان تولید پیوسته لوله و پروفیل را فراهم می کند و انرژی را به صورت موضعی در ناحیه درز متمرکز می سازد. نبود تماس مستقیم میان کویل و قطعه، سایش تجهیزات را کاهش می دهد و کنترل الکترونیکی توان، تنظیم فرایند را آسان تر می کند. همچنین قابلیت اتوماسیون و ثبت پارامترها، تکرارپذیری کیفیت، کاهش ضایعات و افزایش بهره وری خط تولید را به همراه دارد.

با وجود مزایا، جوشکاری القایی معایبی نیز دارد. هزینه اولیه خرید ژنراتور، کویل، ایمپدر، سیستم خنک کاری و تجهیزات کنترلی می تواند زیاد باشد و معمولا برای تولیدهای کم تیراژ اقتصادی نیست. این روش به تنظیم دقیق توان، فرکانس، سرعت خط، فشار رول و موقعیت ایمپدر نیاز دارد و کوچک ترین تغییر ممکن است کیفیت درز را کاهش دهد. نگهداری منظم مدار آب، کویل، فریت و اجزای مکانیکی نیز ضروری است. علاوه بر این، گرمایش و سرد شدن سریع می تواند سختی و ریزساختار ناحیه جوش را تغییر دهد و در برخی گریدها نیاز به عملیات حرارتی تکمیلی ایجاد کند.

نکات ایمنی هنگام انجام جوشکاری القایی

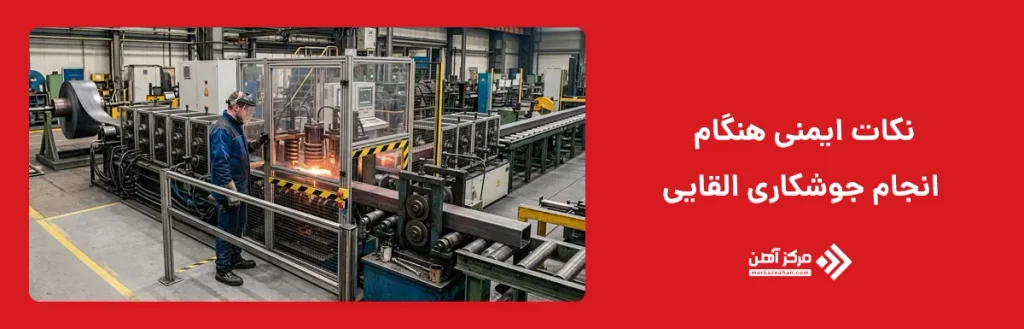

ایمنی در جوشکاری القایی باید بر اساس چند دسته خطر بررسی شود: برق فشار بالا، میدان های الکترومغناطیسی و RF، سطوح داغ، قطعات در حال حرکت، سیستم های خنک کاری و عملیات تعمیر و نگهداری. نخستین اصل این است که بخش های الکتریکی و فرکانس بالا باید در محفظه مناسب قرار گیرند و دسترسی به اجزای برق دار کنترل شود. مقررات OSHA برای تجهیزات گرمایش القایی بر محصورسازی مدارهای فرکانس بالا، حفاظت و اتصال زمین، استفاده از اینترلاک برای برخی درهای دسترسی و وجود وسیله قطع برق قابل دسترس تاکید دارد.

در زمان تعمیر، تنظیم داخلی یا تعویض قطعات، قطع انرژی و اجرای روش قفل و برچسب گذاری اهمیت زیادی دارد. صرف خاموش کردن از روی پنل به معنی بی خطر بودن همه مدارها نیست. خازن ها و بخش های قدرت ممکن است انرژی ذخیره شده داشته باشند و تنها افراد دارای صلاحیت باید طبق دستورالعمل سازنده به آنها دسترسی پیدا کنند.

کویل و ناحیه جوش می توانند دمای بسیار بالایی داشته باشند، در حالی که ظاهر همه قطعات داغ لزوما این خطر را نشان نمی دهد. استفاده از محافظ، ابزار مناسب و تجهیزات حفاظت فردی متناسب با ارزیابی ریسک ضروری است. OSHA برای کار در معرض خطرات الکتریکی بر استفاده از تجهیزات حفاظت مناسب، محافظ چشم و صورت در برابر قوس یا ذرات پرتابی و ابزار عایق در شرایط لازم تاکید می کند.

میدان های فرکانس رادیویی نیز باید در طراحی ایمنی در نظر گرفته شوند. OSHA منابع RF را در کنار تجهیزاتی مانند گرمکن های القایی و جوشکارهای فرکانس بالا مطرح می کند و استفاده از محصورسازی، شیلدینگ، ارزیابی مواجهه و افزایش فاصله از منبع را از راهکارهای کنترلی می داند.

در خط لوله، خطرات مکانیکی نیز بسیار جدی هستند. رول های شکل دهی و فشاری، محورهای دوار، ابزار اسکارف و سامانه برش می توانند نقاط گیرکردن و برش ایجاد کنند. محافظ های مکانیکی نباید برای افزایش دسترسی اپراتور در زمان تولید حذف شوند. هرگونه تنظیم دستی نزدیک رول یا ابزار باید طبق روش ایمن و در وضعیت توقف و ایزوله انجام شود.

سامانه خنک کاری نیز باید از نظر نشتی، فشار، دمای آب و کیفیت سیال کنترل شود. ترکیب آب و تجهیزات الکتریکی توان بالا نیازمند طراحی و نگهداری دقیق است. نشتی در نزدیکی کویل یا بخش قدرت نباید به عنوان یک ایراد کوچک بهره برداری تلقی شود.

در نهایت، ایمنی واقعی با آموزش اپراتور تکمیل می شود. فرد مسئول باید علائم ناپایداری مانند افزایش غیرعادی توان، داغ شدن اجزا، تغییر صدای خط، نشتی، جرقه، افت دبی آب یا تغییر کیفیت درز را بشناسد و بداند چه زمانی باید خط را متوقف کند. دستورالعمل سازنده دستگاه، ارزیابی ریسک محل، استانداردهای برق و رویه های نگهداری باید همزمان مبنای کار قرار گیرند.

جوشکاری القایی روشی سریع و قابل کنترل برای اتصال پیوسته محصولات فلزی، به ویژه لوله و پروفیل درز جوش است. در این فرایند، میدان مغناطیسی متناوب جریان را در قطعه القا کرده و انرژی را در لبه های درز متمرکز می کند. سپس غلتک های فشاری لبه های گرم شده را به هم متصل می کنند. کیفیت جوش به توان، فرکانس، سرعت خط، فشار رول، وضعیت کویل و ایمپدر و جنس فولاد وابسته است. این روش با وجود سرعت و قابلیت اتوماسیون، به تنظیم دقیق، نگهداری تخصصی و رعایت نکات ایمنی نیاز دارد.
