چرخ دنده صنعتی چیست؟ معرفی انواع چرخ دنده صنعتی

چرخ دنده صنعتی یکی از بنیادی ترین اجزای انتقال قدرت در ماشین آلات است که امکان کنترل سرعت، گشتاور، جهت دوران و موقعیت نسبی محورهای محرک و متحرک را فراهم می کند. عملکرد یک سامانه چرخ دنده ای فقط به شکل ظاهری دندانه ها محدود نیست؛ هندسه دندانه، جنس قطعه، عملیات حرارتی، کیفیت ماشین کاری، روانکاری و نحوه توزیع بار همگی بر ظرفیت انتقال توان و عمر کاری آن تاثیر دارند. در تجهیزات سنگین، انتخاب متریال چرخ دنده حتی می تواند با هزینه مواد اولیه و نوسان قیمت آهن ارتباط داشته باشد، زیرا بسیاری از چرخ دنده های پر بار از فولادهای کربنی یا آلیاژی ساخته می شوند. در ادامه با انواع چرخ دنده صنعتی، ویژگی فنی هر مدل، تفاوت آن ها و معیارهای انتخاب چرخ دنده مناسب برای ماشین آلات مختلف آشنا می شویم.

چرخ دنده صنعتی چیست؟

چرخ دنده صنعتی یک المان مکانیکی دندانه دار است که با درگیری کنترل شده دندانه های خود با یک چرخ دنده دیگر، رک یا مجموعه دنده ای، حرکت دورانی یا خطی و توان مکانیکی را منتقل می کند. در تحلیل مهندسی چرخ دنده، پارامترهایی مانند مدول (Module)، تعداد دندانه (Number of Teeth)، قطر گام (Pitch Diameter)، زاویه فشار (Pressure Angle)، عرض دندانه (Face Width)، لقی بین دندانه ها (Backlash) و نسبت تماس (Contact Ratio) اهمیت اساسی دارند. نسبت تعداد دندانه های چرخ محرک و متحرک نیز نسبت انتقال (Gear Ratio) را تعیین می کند و به وسیله آن می توان سرعت خروجی و گشتاور را متناسب با نیاز ماشین تغییر داد. شکل پروفیل دندانه در بسیاری از چرخ دنده های امروزی از نوع اینولوت (Involute Profile) است تا انتقال حرکت در محدوده مشخصی از تغییر فاصله مراکز، پایدار و قابل کنترل باقی بماند.

از دید طراحی، فولاد مناسب ساخت چرخ دنده باید بر اساس تنش خمشی در ریشه دندانه، تنش تماسی روی پهلوی دندانه، بار ضربه ای، سرعت محیطی، سیکل کاری و عمر مورد انتظار انتخاب شود. فولادهای کربنی متوسط برای بارهای متعارف و فولادهای آلیاژی قابل سخت کاری برای شرایط سنگین تر کاربرد دارند. در برخی طراحی ها مغز دندانه باید چقرمگی خود را حفظ کند، در حالی که سطح آن با روش هایی مانند کربن دهی (Carburizing)، نیتراسیون (Nitriding) یا سخت کاری القایی (Induction Hardening) در برابر سایش و پیتینگ مقاوم می شود. به همین دلیل دو چرخ دنده با ابعاد کاملا مشابه می توانند ظرفیت باربری و طول عمر بسیار متفاوتی داشته باشند. در چرخ دنده صنعتی بزرگ، موضوع تغییر شکل بدنه، تمرکز تنش، هم محوری محور و توزیع بار روی عرض دندانه نیز به اندازه استحکام خود ماده اهمیت پیدا می کند.

انواع چرخ دنده صنعتی کدامند؟

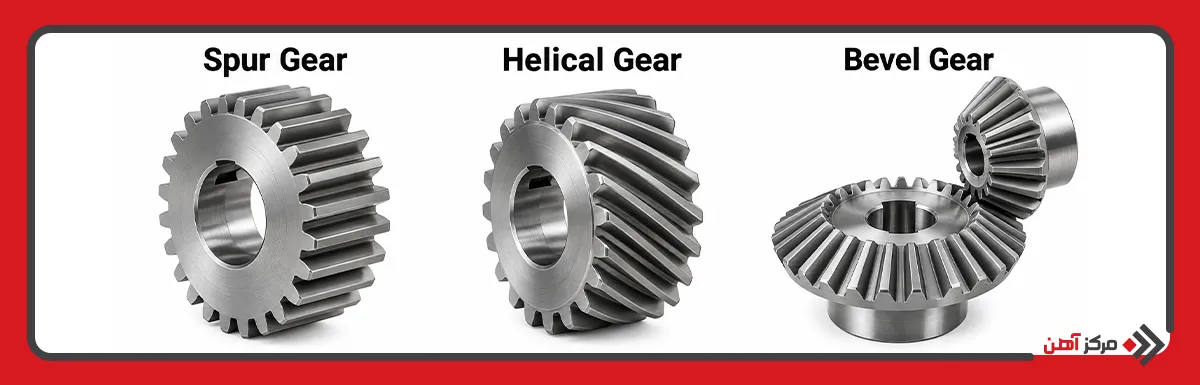

انواع چرخ دنده صنعتی بر اساس جهت محورهای درگیر، هندسه دندانه، نوع تماس و شیوه انتقال حرکت طبقه بندی می شوند. انتخاب میان آن ها مستقیما بر ابعاد گیربکس صنعتی، میزان گشتاور قابل انتقال، راندمان، سطح صدا، بار وارد بر یاتاقان ها و هزینه ساخت اثر می گذارد. برای مثال مدلی که برای انتقال توان میان دو محور موازی مناسب است، لزوما برای تغییر جهت حرکت در زاویه 90 درجه انتخاب مناسبی نیست. در ادامه مهم ترین چرخ دنده های صنعتی را بررسی می کنیم.

چرخ دنده ساده (Spur Gear)

چرخ دنده ساده یا Spur Gear یکی از پایه ای ترین انواع چرخ دنده های استوانه ای است که دندانه های آن موازی محور دوران قرار می گیرند. این ساختار برای انتقال حرکت میان دو محور موازی استفاده می شود و به دلیل هندسه نسبتا ساده، طراحی، ساخت، اندازه گیری و کنترل کیفیت آن در مقایسه با بسیاری از مدل های دیگر آسان تر است. نیروی تماس دندانه در این نوع دنده مولفه محوری قابل توجهی ایجاد نمی کند؛ بنابراین بار اضافی کمتری به یاتاقان های محوری وارد می شود.

محدودیت اصلی Spur Gear در سرعت های بالا ظاهر می شود. ورود تقریبا ناگهانی دندانه ها به ناحیه تماس می تواند تحریک دینامیکی، لرزش و نویز بیشتری ایجاد کند. به همین دلیل برای ماشین آلات پر سرعت یا تجهیزات حساس به صدا، چرخ دنده مارپیچ معمولا گزینه مناسب تری است.

در کاربردهای سنگین، استفاده از فولاد آلیاژی همراه با عملیات سخت کاری سطحی می تواند مقاومت دندانه در برابر خستگی تماسی و شکست خمشی را افزایش دهد. انتخاب مدول، عرض دندانه و کیفیت ساخت باید متناسب با گشتاور واقعی انجام شود و صرفا بزرگ کردن ابعاد به معنی طراحی بهینه نیست.

چرخ دنده مارپیچ (Helical Gear)

در چرخ دنده مارپیچ یا Helical Gear دندانه ها نسبت به محور دوران دارای زاویه مارپیچ (Helix Angle) هستند. در نتیجه تماس دو دندانه به صورت تدریجی آغاز می شود و قبل از خروج یک جفت دندانه از تماس، جفت بعدی وارد ناحیه درگیری می شود. افزایش نسبت تماس سبب می شود بار بین چند ناحیه از دندانه توزیع شود و رفتار دینامیکی سیستم در سرعت های بالا نرم تر از چرخ دنده ساده باشد.

این ویژگی Helical Gear را برای گیربکس های صنعتی، خطوط تولید پیوسته، ماشین ابزارها، کمپرسورها و تجهیزاتی که انتقال توان یکنواخت اهمیت دارد مناسب می کند. در مقابل، زاویه دندانه باعث ایجاد نیروی محوری (Axial Thrust) می شود؛ بنابراین یاتاقان ها و آرایش محور باید توان تحمل این مولفه نیرو را داشته باشند.

افزایش بیش از حد زاویه مارپیچ نیز همیشه مطلوب نیست، زیرا هم نیروی محوری را بیشتر می کند و هم شرایط اصطکاک و روانکاری را تغییر می دهد. در طراحی حرفه ای باید میان ظرفیت باربری، سطح صدا، سرعت، راندمان و نیروی محوری تعادل برقرار شود.

چرخ دنده مخروطی (Bevel Gear)

چرخ دنده مخروطی یا Bevel Gear برای انتقال حرکت میان محورهایی به کار می رود که امتداد آن ها یکدیگر را قطع می کند. زاویه میان محورها در بسیاری از مجموعه ها 90 درجه است، اما طراحی برای زوایای دیگر نیز امکان پذیر است. برخلاف چرخ دنده استوانه ای، سطح گام در چرخ‌دنده مخروطی به صورت مخروط هندسی تعریف می شود و ابعاد دندانه در امتداد عرض آن ثابت باقی نمی ماند.

چرخ دنده مخروطی می تواند با دندانه مستقیم (Straight Bevel) یا دندانه مارپیچ (Spiral Bevel) ساخته شود. مدل مستقیم برای سرعت و بار متوسط ساختار ساده تری دارد، در حالی که نوع مارپیچ به دلیل تماس تدریجی دندانه ها برای سرعت، بار و الزامات صوتی بالاتر مناسب تر است.

در طراحی چرخ دنده مخروطی باید علاوه بر گشتاور، نیروهای شعاعی و محوری ایجاد شده در محل درگیری نیز محاسبه شوند. دقت تنظیم موقعیت دو چرخ دنده اهمیت زیادی دارد؛ زیرا خطای مونتاژ می تواند الگوی تماس (Contact Pattern) را به لبه دندانه منتقل کند و تنش موضعی را افزایش دهد.

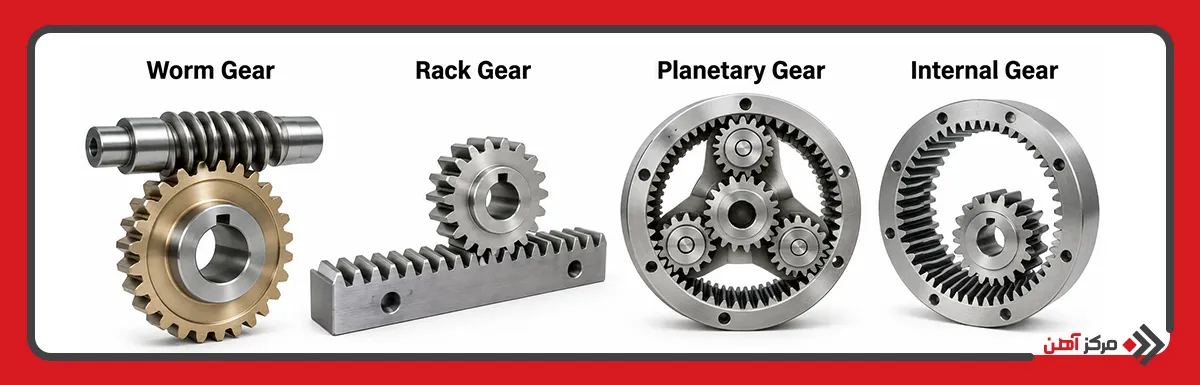

چرخ دنده حلزونی (Worm Gear)

مجموعه حلزونی از یک محور مارپیچ به نام Worm و یک چرخ حلزون یا Worm Wheel تشکیل می شود و معمولا برای انتقال نیرو میان محورهای غیر موازی و غیر متقاطع به کار می رود. مهم ترین ویژگی آن دستیابی به نسبت کاهش دور قابل توجه در یک مرحله و در فضای نسبتا محدود است. این خصوصیت باعث شده از سیستم حلزونی در بالابرها، میزهای گردان، تجهیزات تنظیم موقعیت، نوار نقاله ها و برخی عملگرهای صنعتی استفاده شود.

ماهیت تماس در مجموعه حلزونی نسبت به بسیاری از چرخ دنده ها لغزشی تر است. بنابراین تولید حرارت، اصطکاک و انتخاب روانکار در عملکرد آن نقش بسیار مهمی دارند. در بسیاری از طراحی ها Worm از فولاد سخت کاری شده و چرخ حلزون از آلیاژهای برنزی مناسب ساخته می شود تا اصطکاک، سایش و احتمال چسبندگی سطوح کاهش یابد.

برخی مجموعه های حلزونی با نسبت و زاویه هندسی مشخص می توانند در برابر برگشت حرکت مقاومت زیادی داشته باشند، اما خود قفل شوندگی (Self-Locking) را نباید ویژگی قطعی تمام گیربکس های حلزونی دانست. این مسئله باید بر اساس زاویه پیشروی، ضریب اصطکاک و شرایط روانکاری بررسی شود.

چرخ دنده شانه ای (Rack Gear)

چرخ دنده شانه ای یا Rack Gear در واقع نسخه خطی یک چرخ دنده است. در مجموعه Rack and Pinion یک پینیون گرد با دندانه های شانه درگیر می شود و دوران محور را به حرکت خطی تبدیل می کند یا بالعکس. این ساختار در ماشین های CNC، سیستم های جابجایی، دروازه های صنعتی، ماشین ابزارها، تجهیزات مونتاژ و محورهای حرکتی طولانی کاربرد دارد.

در طراحی Rack and Pinion، دقت گام دندانه ها، لقی میان رک و پینیون، صلبیت سازه نگهدارنده و کیفیت نصب اهمیت زیادی دارد. کوچک بودن بیش از حد لقی احتمال گیر کردن و افزایش اصطکاک را بالا می برد و لقی زیاد نیز دقت موقعیت یابی را کاهش می دهد.

برای مسیرهای طولانی ممکن است چند قطعه رک پشت سر هم نصب شوند. در چنین شرایطی تطبیق دقیق گام دندانه در محل اتصال قطعات ضروری است؛ زیرا کوچک ترین ناهماهنگی می تواند ضربه دوره ای، صدا و سایش غیر یکنواخت ایجاد کند.

چرخ دنده خورشیدی (Planetary Gear)

مجموعه خورشیدی یا Planetary Gear Set معمولا از چرخ دنده خورشیدی مرکزی (Sun Gear)، چند چرخ دنده سیاره ای (Planet Gears)، حامل سیاره ها (Planet Carrier) و یک چرخ دنده داخلی حلقوی (Ring Gear) تشکیل می شود. بسته به اینکه کدام عضو ثابت، ورودی یا خروجی باشد، می توان نسبت ها و جهت های حرکتی متفاوتی ایجاد کرد.

یکی از مزایای اصلی سیستم سیاره ای، تقسیم بار میان چند چرخ دنده سیاره ای است. این آرایش امکان دستیابی به چگالی گشتاور (Torque Density) بالا در ابعاد فشرده را فراهم می کند و به همین دلیل در سروو گیربکس ها، تجهیزات رباتیک، ماشین آلات سنگین و سامانه های انتقال قدرت پیشرفته کاربرد گسترده ای دارد.

با این حال، ساخت یک گیربکس سیاره ای دقیق به کنترل بسیار مناسب تلرانس ها نیاز دارد. خطای موقعیت محور سیاره ها، تفاوت ضخامت دندانه یا تغییر شکل حامل می تواند باعث شود سهم بار میان Planet Gearها برابر نباشد. بنابراین مزیت تقسیم بار زمانی حاصل می شود که طراحی و تولید مجموعه از دقت کافی برخوردار باشد.

چرخ دنده داخلی (Internal Gear)

در چرخ دنده داخلی یا Internal Gear، دندانه ها روی محیط داخلی یک حلقه ایجاد می شوند و با یک چرخ دنده خارجی که داخل آن قرار دارد درگیر می شوند. جهت دوران دو عضو درگیر برخلاف دو چرخ دنده خارجی می تواند یکسان باشد و فاصله مراکز نیز نسبت به ترکیب های خارجی مشابه کمتر است. این ویژگی امکان ساخت مکانیزم های متراکم را فراهم می کند.

Internal Gear یکی از اجزای اصلی بسیاری از مجموعه های سیاره ای است، اما می تواند در سایر مکانیزم های کاهش دور و انتقال حرکت نیز استفاده شود. در طراحی آن باید احتمال تداخل هندسی (Interference) میان دندانه ها کنترل شود، زیرا هر ترکیب دلخواهی از تعداد دندانه چرخ داخلی و پینیون قابلیت درگیری صحیح ندارد.

ماشین کاری چرخ دنده داخلی نیز نسبت به دنده خارجی محدودیت های بیشتری دارد و معمولا از روش هایی مانند Gear Shaping یا فرآیندهای تخصصی مشابه استفاده می شود. در چرخ دنده های صنعتی دقیق، کیفیت پروفیل داخلی تاثیر مستقیمی بر نویز و توزیع بار دارد.

نوع چرخ دنده	آرایش محورها	ویژگی اصلی	محدودیت مهم	کاربرد شاخص
ساده Spur	موازی	ساخت ساده و راندمان مناسب	صدا در سرعت بالا	گیربکس عمومی و ماشین آلات
مارپیچ Helical	موازی یا برخی آرایش های خاص	تماس نرم و ظرفیت بار مناسب	ایجاد نیروی محوری	گیربکس های صنعتی
مخروطی Bevel	متقاطع	تغییر جهت محور	حساسیت به مونتاژ	انتقال قدرت زاویه ای
حلزونی Worm	غیر موازی و غیر متقاطع	کاهش دور زیاد در یک مرحله	اصطکاک و حرارت بیشتر	بالابر و مکانیزم تنظیم
شانه ای Rack	دورانی به خطی	ایجاد حرکت خطی مستقیم	حساسیت به لقی و نصب	CNC و محور حرکتی
خورشیدی Planetary	هم محور	چگالی گشتاور بالا	ساخت و مونتاژ دقیق	سروو و ماشین آلات سنگین
داخلی Internal	هم مرکز یا مجموعه ای	طراحی فشرده	محدودیت تداخل دندانه	سیستم سیاره ای

اصطلاح چرخ دنده زنجیر صنعتی نیز در بازار زیاد استفاده می شود، اما از نظر مهندسی قطعه ای که با زنجیر درگیر می شود Sprocket نام دارد. Sprocket نیرو را از طریق بوش یا رولر زنجیر منتقل می کند و مکانیزم درگیری آن با چرخ دنده های صنعتی که مستقیما دندانه در دندانه درگیر می شوند متفاوت است.

کاربرد چرخ دنده صنعتی در صنایع مختلف

گستره کاربرد چرخ دنده به نوع حرکت، گشتاور، سرعت، دقت و محیط کاری وابسته است. از یک سیستم کوچک موقعیت یابی تا چرخ دنده صنعتی بزرگ در ماشین آلات معدنی، هندسه دنده متناسب با وظیفه تجهیز طراحی می شود. بررسی عکس چرخ دنده صنعتی نیز معمولا تفاوت شدید میان ابعاد، فرم دندانه، عرض Face Width و نوع ساخت نمونه های مورد استفاده در صنایع مختلف را نشان می دهد.

• گیربکس های خطوط نورد و صنایع فولاد
• ماشین آلات معدن و خردایش
• جرثقیل ها و تجهیزات بالابری
• خطوط انتقال و نوار نقاله
• ماشین ابزار و تجهیزات CNC
• صنایع خودرو و ماشین آلات سنگین
• تجهیزات سیمان و صنایع معدنی
• صنایع نفت، گاز و پتروشیمی
• توربین ها و سامانه های انتقال توان
• تجهیزات دریایی و کشتی سازی
• ربات های صنعتی و سروو سیستم ها
• صنایع بسته بندی و خطوط اتوماسیون
• ماشین آلات کشاورزی
• تجهیزات چاپ و نساجی
• سیستم های موقعیت یابی و میزهای گردان

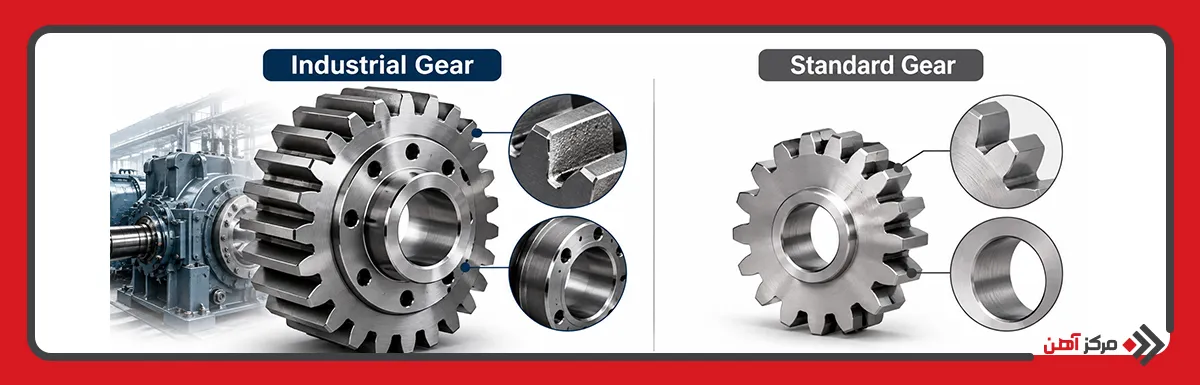

تفاوت چرخ دنده صنعتی و چرخ دنده معمولی چیست؟

مرز کاملا مطلقی میان اصطلاح چرخ دنده صنعتی و چرخ دنده معمولی وجود ندارد، زیرا هر دو بر اساس اصول مشابه هندسه دندانه و انتقال نیرو کار می کنند. تفاوت اصلی در الزامات طراحی، ظرفیت بار، چرخه کاری، کیفیت متریال، دقت ساخت و قابلیت اطمینان مورد انتظار است. یک Gear کوچک در مکانیزم سبک ممکن است روزانه فقط مدت کوتاهی کار کند، در حالی که چرخ دنده یک خط تولید باید هزاران ساعت زیر بارهای متغیر فعالیت کند.

ظرفیت باربری: در چرخ دنده های صنعتی، تنش خمشی ریشه دندانه و تنش تماسی سطح به صورت مهندسی محاسبه می شود. ابعاد دندانه فقط بر اساس فضای موجود تعیین نمی شود و ضرایب شوک، اضافه بار و عمر خستگی نیز در انتخاب لحاظ می شوند.

متریال و عملیات حرارتی: بسیاری از کاربردهای عمومی با مواد ساده تر قابل اجرا هستند، اما چرخ دنده سنگین ممکن است به فولاد آلیاژی، فورج مناسب و فرآیندهایی مانند Case Hardening نیاز داشته باشد. هدف ایجاد سطح مقاوم در برابر سایش همراه با مغزی است که توان تحمل ضربه را داشته باشد.

دقت ساخت: در تجهیزات صنعتی پر سرعت، خطای پروفیل دندانه (Profile Error)، خطای گام (Pitch Error) و Runout می توانند باعث افزایش ارتعاش شوند. به همین دلیل کلاس دقت، روش سنگ زنی و اصلاح شکل دندانه اهمیت بیشتری پیدا می کند.

شرایط کاری: گرد و غبار، آلودگی، تغییر دما، بارهای شوکی و کارکرد پیوسته در محیط صنعتی عواملی هستند که در یک مکانیزم معمولی ممکن است مطرح نباشند. نوع روانکار، سیستم آب بندی و روش روغن کاری باید با این شرایط هماهنگ شود.

قابلیت تعمیر و پایش: در تجهیزات حیاتی صنعتی، وضعیت دندانه می تواند از طریق آنالیز ارتعاش، بررسی ذرات روغن، دما و صدای گیربکس پایش شود. علائمی مانند Pitting، Scuffing، ترک ریشه دندانه یا سایش غیر یکنواخت می توانند نشانه آغاز خرابی باشند.

معیار	چرخ دنده صنعتی	چرخ دنده معمولی
سطح بار	متوسط تا بسیار سنگین	معمولا سبک تا متوسط
ساعات کار	پیوسته یا سیکل کاری بالا	معمولا محدودتر
متریال	فولادهای مهندسی و آلیاژی متناسب با بار	دامنه وسیع تر و گاهی مواد ساده تر
عملیات حرارتی	متناسب با تنش و عمر طراحی	ممکن است محدود یا غیر ضروری باشد
دقت هندسی	طبق نیاز سرعت، بار و نویز کنترل می شود	معمولا حساسیت کمتر
سیستم روانکاری	طراحی شده بر اساس سرعت و بار حرارتی	ساده تر
کنترل خرابی	پایش وضعیت و نگهداری برنامه ریزی شده	اغلب بازرسی ساده
هزینه ساخت	معمولا بالاتر	معمولا کمتر

چگونه بهترین چرخ دنده صنعتی را انتخاب کنیم؟

انتخاب چرخ دنده باید از شرایط واقعی ماشین آغاز شود، نه از نام یا ظاهر قطعه. ابتدا توان ورودی، سرعت دورانی، گشتاور پیوسته، گشتاور پیک، ضریب سرویس (Service Factor)، نوع بار، تعداد ساعات کار و نسبت کاهش دور مشخص می شود. سپس آرایش محورها تعیین می کند که استفاده از Spur، Helical، Bevel، Worm یا ساختارهای دیگر منطقی تر است. در مرحله بعد مدول، تعداد دندانه، عرض دندانه، زاویه فشار و در صورت نیاز زاویه مارپیچ محاسبه می شوند. محدودیت فضای نصب، اینرسی دورانی، سطح صدای مجاز و راندمان مورد انتظار نیز باید همزمان بررسی شوند.

مرحله دوم مربوط به دوام واقعی مجموعه است. جنس چرخ دنده، سختی سطح، عمق لایه سخت شده، کیفیت سطح دندانه، دقت مونتاژ، Backlash و نوع روانکاری باید با تنش ایجاد شده سازگار باشند. در ماشین های دارای ضربه شدید، فقط بالا بردن سختی کافی نیست و چقرمگی مغز نیز اهمیت دارد. در سامانه های دقیق، اصلاح میکروهندسی دندانه مانند Tip Relief یا Crowning می تواند توزیع بار را بهبود دهد. همچنین انتخاب بیرینگ، صلبیت شفت و تغییر شکل پوسته گیربکس نباید جدا از طراحی Gear بررسی شود؛ زیرا حتی یک چرخ دنده بسیار دقیق در صورت ناهماهنگی محورها نمی تواند تماس صحیح دندانه را حفظ کند. به همین دلیل انتخاب میان چرخ دنده های صنعتی باید بر اساس رفتار کامل مجموعه انتقال قدرت انجام شود، نه مشخصات یک قطعه به تنهایی.
