مهره چاکنت چیست و چه کاربردی دارد؟

مهره چاکنت یکی از مهره های قفل کننده صنعتی است که برای تثبیت بلبرینگ، بوش، چرخ دنده، کوپلینگ و سایر قطعات روی شفت رزوه دار به کار می رود. این مهره معمولا به شکل حلقه ای ساخته می شود و در محیط بیرونی خود چند شیار دارد تا بتوان آن را با آچار چاکنت یا آچار قلابی بست و باز کرد. سری های KM و KML از نمونه های رایج این محصول هستند و اغلب همراه با واشر قفل کننده MB استفاده می شوند. زبانه داخلی واشر در شیار شفت یا بوش قرار می گیرد و یکی از زبانه های بیرونی آن داخل شیار مهره خم می شود تا از چرخش و شل شدن اتصال جلوگیری کند. جنس، ابعاد، گام رزوه و پوشش سطح مهره بر قیمت آن اثر دارند و در نمونه های فولادی، تغییرات قیمت آهن نیز می تواند هزینه تولید و خرید را تغییر دهد. شرکت SKF نیز کاربرد اصلی مهره های قفل کننده را تثبیت بیرینگ روی شفت معرفی می کند.

برای شناخت بهتر این قطعه باید تفاوت آن با انواع مهره صنعتی معمولی در نظر گرفته شود. مهره شش گوش اغلب با آچار تخت بسته می شود، اما مهره چاکنت به وسیله شیارهای محیطی و ابزار مخصوص تنظیم می گردد و برای قرارگیری دقیق قطعات دوار مناسب تر است. این محصول در ماشین آلات صنعتی، گیربکس ها، پمپ ها، تجهیزات معدنی، خطوط تولید و مجموعه های بلبرینگی کاربرد دارد. استاندارد DIN 981 ابعاد اصلی مهره های قفل کننده سری KM را مشخص می کند و واشرهای متناسب با آنها معمولا طبق DIN 5406 انتخاب می شوند. در ادامه این مقاله مرکزآهن، انواع مهره چاکنت، جنس های فولادی، استیل و گالوانیزه، مشخصات فنی، ابعاد استاندارد، نحوه بستن و نکات مهم انتخاب آن بررسی می شوند.

مهره چاکنت چیست؟

مهره چاکنت یک مهره قفل کننده شیاردار است که برای ثابت نگه داشتن قطعاتی مانند بلبرینگ، بوش تطبیقی، چرخ دنده و کوپلینگ روی شفت رزوه دار استفاده می شود. این قطعه برخلاف مهره های شش گوش معمولی، در محیط بیرونی خود شیارهایی دارد و با آچار قلابی یا آچار مخصوص چاکنت بسته می شود. ساختار حلقه ای آن امکان تنظیم دقیق موقعیت قطعه روی محور را فراهم می کند و در مجموعه هایی که کنترل لقی محوری اهمیت دارد، کاربرد زیادی دارد. کاربرد مهره ماسوره بیشتر در اتصال و جداسازی بخش های لوله کشی دیده می شود، اما مهره چاکنت برای مهار قطعات مکانیکی دوار و جلوگیری از حرکت ناخواسته آنها روی شفت طراحی شده است. این تفاوت باعث می شود انتخاب میان این دو قطعه بر اساس نوع اتصال و وظیفه مکانیکی انجام گیرد.

در پاسخ به پرسش مهره چاکنت چیست باید به نحوه قفل شدن آن نیز توجه کرد. بسیاری از مدل ها همراه با واشر مهره چاکنت نصب می شوند. زبانه داخلی واشر در شیار شفت قرار می گیرد و یکی از زبانه های بیرونی پس از سفت شدن مهره داخل شیار محیطی آن خم می شود. این مکانیزم از باز شدن مهره در اثر لرزش و چرخش جلوگیری می کند و به همین دلیل به چنین مجموعه ای مهره چاکنت قفل دار نیز گفته می شود. برخی مدل ها بدون واشر و با پیچ های جانبی، حلقه قفل کننده یا مکانیزم های اصطکاکی مهار می شوند. مهره چاکنت دار باید دقیقا با قطر رزوه، گام شفت و ابعاد قطعه نصب شونده هماهنگ باشد؛ زیرا انتخاب اشتباه می تواند باعث آسیب رزوه، تنظیم نادرست بیرینگ یا کاهش ایمنی مجموعه شود. در بازار، اصطلاح مهره چاکنت دار گاهی برای مجموعه ای به کار می رود که مهره قفل کننده همراه با واشر یا مکانیزم مهار روی شفت نصب شده است؛ با این حال، نام فنی خود قطعه همان مهره چاکنت است.

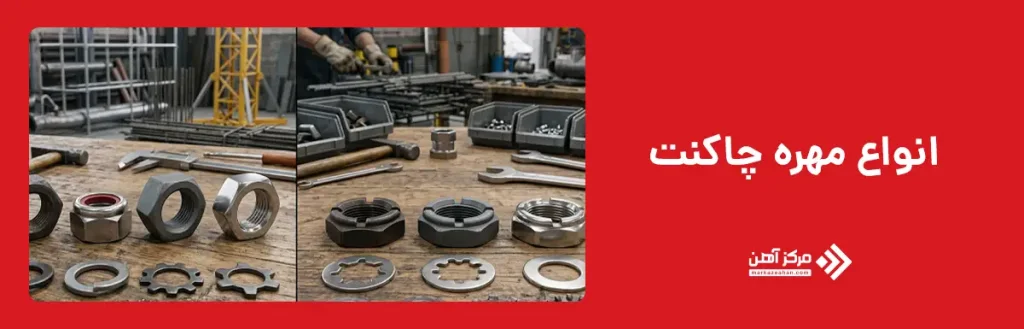

انواع مهره چاکنت

انواع مهره چاکنت را می توان بر اساس شکل ظاهری، جنس بدنه، نوع پوشش و مکانیزم قفل شدن دسته بندی کرد. مدل های شش گوش و گرد از نظر شیوه درگیری ابزار با مهره تفاوت دارند؛ مهره شش گوش با آچارهای متداول بسته می شود، اما نمونه گرد معمولا دارای شیارهای محیطی است و برای بستن آن از آچار چاکنت یا آچار قلابی استفاده می شود. از نظر جنس نیز مهره های فولادی، استیل و گالوانیزه در بازار موجود هستند. هر جنس برای محدوده مشخصی از رطوبت، خوردگی، دما و بار مکانیکی مناسب است. انتخاب مدل فقط بر اساس ظاهر یا قیمت صحیح نیست و باید با نوع ماشین، شرایط محیطی و مشخصات شفت هماهنگ باشد.

از نظر مکانیزم مهار، برخی محصولات همراه با واشر مهره چاکنت به کار می روند و بعضی مدل ها دارای پیچ جانبی، حلقه داخلی یا سیستم قفل اصطکاکی هستند. مهره چاکنت قفل دار برای تجهیزاتی مناسب است که در معرض ارتعاش، تغییر جهت دوران یا بارهای متناوب قرار دارند. در مدل های دارای واشر، خم کردن زبانه بیرونی واشر داخل شیار مهره مانع چرخش ناخواسته آن می شود. در سیستم های دقیق تر، مکانیزم قفل باید بدون آسیب زدن به رزوه شفت، مهره را در موقعیت تنظیم شده حفظ کند.

کاتالوگ مهره چاکنت معمولا اطلاعاتی مانند جنس، قطر رزوه، گام، قطر خارجی، ضخامت، تعداد شیارها، نوع ابزار و واشر سازگار را ارائه می دهد. بررسی این اطلاعات پیش از خرید ضروری است؛ زیرا دو مهره با ظاهر مشابه ممکن است از نظر رزوه یا ظرفیت باربری متفاوت باشند. در ادامه، مدل های شش گوش، گرد، فولادی، استیل و گالوانیزه جداگانه بررسی می شوند.

مهره چاکنت شش گوش

مهره چاکنت شش گوش از نظر ظاهر به مهره های صنعتی متداول شباهت دارد، اما برای تثبیت دقیق قطعات روی شفت یا محور رزوه دار طراحی می شود. وجود شش سطح تخت در محیط بیرونی باعث می شود این مهره با آچار تخت، رینگی یا بکس بسته شود و در فضاهایی که دسترسی مستقیم به مهره وجود دارد، اجرای ساده تری داشته باشد. این مدل معمولا در ماشین آلات، مجموعه های انتقال نیرو، تجهیزات کارگاهی و برخی سیستم های بلبرینگی استفاده می شود. انتخاب آن زمانی مناسب است که فضای کافی برای چرخش آچار وجود داشته باشد و نیاز به تنظیم یا باز کردن دوره ای اتصال پیش بینی شود.

عملکرد مهره چاکنت شش گوش به دقت رزوه و کیفیت تماس آن با سطح قطعه وابسته است. اگر رزوه شفت آسیب دیده باشد یا مهره با گام نامتناسب انتخاب شود، اتصال به درستی محکم نمی شود و احتمال لقی، ساییدگی یا باز شدن وجود دارد. در برخی مدل ها از واشر قفل کننده، مهره دوم یا پیچ مهار برای جلوگیری از چرخش ناخواسته استفاده می شود. بنابراین مهره چاکنت دار شش گوش باید همراه با مکانیزم قفل مناسب نصب شود، به ویژه زمانی که مجموعه در معرض لرزش یا تغییرات بار قرار دارد.

از مزایای این مدل می توان به دسترسی آسان ابزار، نصب سریع و امکان کنترل گشتاور بستن اشاره کرد. در مقابل، ابعاد بیرونی بیشتر آن ممکن است برای فضاهای محدود مناسب نباشد. هنگام انتخاب باید قطر رزوه، گام، عرض سطح آچار، ضخامت مهره، جنس و شرایط محیطی بررسی شوند. استفاده از آچار مناسب نیز مانع گرد شدن گوشه ها و آسیب دیدن سطح مهره خواهد شد.

مهره چاکنت گرد

مهره چاکنت گرد رایج ترین شکل این قطعه در مجموعه های بلبرینگی و تجهیزات دوار است. بدنه آن به صورت حلقه ای ساخته می شود و در محیط بیرونی چند شیار دارد تا آچار چاکنت یا آچار قلابی داخل آنها قرار گیرد. این طراحی باعث می شود مهره در فضاهایی که امکان استفاده از آچار تخت یا بکس وجود ندارد، به راحتی بسته و تنظیم شود. مدل های سری KM و KML نمونه های شناخته شده مهره چاکنت گرد هستند و معمولا برای تثبیت بیرینگ، بوش تطبیقی، چرخ دنده و قطعات مشابه روی شفت رزوه دار به کار می روند.

یکی از ویژگی های مهم این مدل، امکان تنظیم دقیق موقعیت قطعه روی محور است. اپراتور می تواند مهره را به تدریج بچرخاند تا بیرینگ یا بوش در جای درست قرار گیرد و لقی محوری کنترل شود. پس از رسیدن به موقعیت مناسب، مهره با واشر قفل کننده یا مکانیزم مهار دیگر ثابت می شود. در مدل های دارای واشر، یکی از زبانه های بیرونی واشر داخل شیار مهره خم می شود و مانع باز شدن آن در اثر لرزش خواهد شد. این مجموعه در عمل نوعی مهره چاکنت قفل دار ایجاد می کند.

مزیت اصلی مهره گرد، قطر بیرونی محدود و سازگاری با فضاهای فشرده است. با این حال، استفاده از ابزار نامناسب می تواند شیارها را لب پر یا بدنه را تغییر شکل دهد. هنگام انتخاب باید قطر و گام رزوه، ضخامت، قطر خارجی، تعداد شیارها و نوع واشر سازگار بررسی شوند. همچنین سطح رزوه باید تمیز و سالم باشد تا مهره بدون گیرکردن بسته شود و نیروی مهار به شکل یکنواخت به قطعه منتقل گردد.

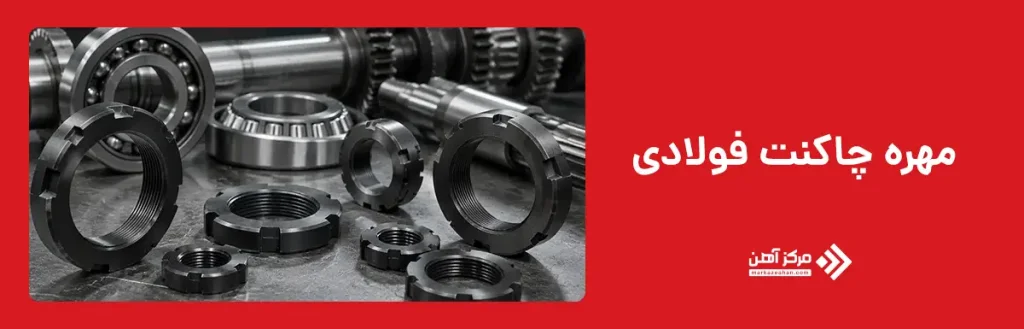

مهره چاکنت فولادی

مهره چاکنت فولادی یکی از پرکاربردترین مدل ها در ماشین آلات صنعتی، گیربکس ها، پمپ ها، خطوط تولید و مجموعه های بلبرینگی است. این مهره معمولا از فولاد کربنی یا فولاد آلیاژی ساخته می شود و به دلیل استحکام مکانیکی مناسب، توان تحمل فشار محوری و تنش های ناشی از لرزش را دارد. در تجهیزاتی که بارگذاری مداوم یا سرعت دوران بالا وجود دارد، کیفیت فولاد و دقت ماشین کاری رزوه اهمیت زیادی پیدا می کند. اگر رزوه با تلرانس مناسب تولید نشده باشد، مهره به درستی روی شفت قرار نمی گیرد و ممکن است باعث لقی، تمرکز تنش یا آسیب به قطعه شود.

مهره چاکنت فولادی معمولا در شرایط خشک یا محیط هایی با رطوبت کنترل شده استفاده می شود. سطح آن ممکن است به صورت خام، فسفاته، اکسید سیاه یا دارای پوشش محافظ عرضه شود تا مقاومت بیشتری در برابر زنگ زدگی پیدا کند. با این حال، در محیط های مرطوب، خورنده یا در تماس با مواد شیمیایی، فولاد بدون پوشش انتخاب مناسبی نیست. در چنین شرایطی باید از مدل گالوانیزه، استیل یا پوشش های تخصصی استفاده شود.

از مزایای این نوع می توان به قیمت مناسب، استحکام بالا، تنوع سایز و دسترسی آسان اشاره کرد. مهره چاکنت فولادی باید همراه با واشر قفل کننده یا مکانیزم مهار سازگار نصب شود تا در اثر ارتعاش باز نشود. هنگام خرید نیز لازم است استاندارد، کلاس متریال، سختی، کیفیت رزوه و ابعاد واقعی با شفت و بیرینگ تطبیق داده شوند. انتخاب نمونه بی کیفیت ممکن است در ابتدا هزینه کمتری داشته باشد، اما احتمال خرابی اتصال و توقف دستگاه را افزایش می دهد.

مهره چاکنت استیل

مهره چاکنت استیل برای تجهیزاتی مناسب است که در معرض رطوبت، شستشو، بخار، مواد خورنده یا شرایط بهداشتی قرار دارند. این محصول معمولا از فولاد زنگ نزن گرید 304 یا 316 ساخته می شود و نسبت به نمونه فولادی معمولی مقاومت بیشتری در برابر خوردگی دارد. گرید 304 برای بسیاری از محیط های مرطوب و صنایع غذایی مناسب است، اما در محیط های شور، دریایی یا در تماس با کلریدها، گرید 316 به دلیل داشتن مولیبدن عملکرد بهتری ارائه می دهد. مهره چاکنت استیل در پمپ ها، صنایع غذایی، تجهیزات دارویی، ماشین آلات شستشو، سامانه های دریایی و خطوط تولید حساس کاربرد دارد.

مقاومت خوردگی بالا مهم ترین مزیت این مدل است، اما انتخاب آن باید با توجه به نوع سیال و شرایط محیط انجام شود. استفاده از استیل نامناسب در محیط کلریدی می تواند باعث خوردگی حفره ای یا کاهش دوام اتصال شود. همچنین رزوه های استیل در صورت بستن خشک و با گشتاور زیاد ممکن است دچار گیرپاژ شوند. برای جلوگیری از این مشکل، استفاده از روانکار سازگار، تمیز نگه داشتن رزوه و رعایت گشتاور مناسب اهمیت دارد. ابزار نصب نیز باید سالم باشد تا به شیارها یا سطح مهره آسیب نرسد.

مهره چاکنت استیل معمولا قیمت بیشتری از مدل فولادی دارد، اما در محیط های خورنده هزینه تعمیر و تعویض را کاهش می دهد. هنگام خرید باید گرید واقعی استیل، کیفیت ماشین کاری، قطر و گام رزوه، ابعاد شیارها و سازگاری با واشر قفل کننده بررسی شوند. اگر واشر مهره چاکنت نیز در معرض خوردگی قرار دارد، بهتر است جنس آن با مهره و شرایط محیط هماهنگ باشد تا عملکرد مجموعه در طول زمان حفظ شود.

مهره چاکنت گالوانیزه

مهره چاکنت گالوانیزه از فولاد ساخته می شود و سطح آن با لایه ای از روی پوشانده می شود تا مقاومت بیشتری در برابر رطوبت و زنگ زدگی داشته باشد. این مدل برای محیط هایی مناسب است که احتمال تماس محدود یا متوسط با آب، بخار، رطوبت هوا و آلودگی های صنعتی وجود دارد، اما شرایط آن قدر خورنده نیست که استفاده از مهره چاکنت استیل ضرورت داشته باشد. پوشش گالوانیزه می تواند به روش گرم یا سرد ایجاد شود و ضخامت و یکنواختی این لایه، نقش مهمی در دوام محصول دارد. مهره چاکنت گالوانیزه در تجهیزات کشاورزی، ماشین آلات فضای باز، سامانه های تهویه، کارگاه ها و بخش هایی از صنایع ساختمانی کاربرد دارد.

مهم ترین مزیت این مدل، ایجاد تعادل میان قیمت و مقاومت خوردگی است. مهره فولادی بدون پوشش در محیط مرطوب ممکن است به سرعت دچار زنگ زدگی شود، اما لایه روی سرعت این فرایند را کاهش می دهد. با این حال، اگر پوشش در زمان حمل، نصب یا بستن با ابزار آسیب ببیند، بخش فلزی زیر آن در معرض خوردگی قرار می گیرد. به همین دلیل باید از آچار مناسب استفاده شود و از ضربه مستقیم به سطح مهره جلوگیری گردد.

در زمان انتخاب مهره چاکنت گالوانیزه باید کیفیت پوشش، ضخامت لایه روی، استاندارد رزوه و سازگاری آن با واشر قفل کننده بررسی شود. برای محیط های دریایی، اسیدی یا دارای کلرید زیاد، این مدل همیشه کافی نیست و نمونه استیل یا پوشش تخصصی انتخاب مطمئن تری خواهد بود. نگهداری مناسب، تمیزکاری دوره ای و کنترل آسیب های سطحی نیز به افزایش طول عمر مهره کمک می کند.

مشخصات فنی مهره چاکنت

مشخصات فنی مهره چاکنت شامل مجموعه ای از ویژگی های ابعادی، مکانیکی و استانداردی است که عملکرد صحیح این قطعه را در اتصال تضمین می کند. مهم ترین مشخصات عبارت اند از قطر رزوه، گام رزوه، قطر خارجی، ضخامت، تعداد و ابعاد شیارهای محیطی، جنس بدنه، سختی، نوع پوشش و نوع واشر سازگار. این اطلاعات معمولا در کاتالوگ مهره چاکنت و جداول استاندارد سازندگان درج می شوند تا انتخاب محصول با مشخصات شفت و بیرینگ به درستی انجام گیرد. کوچک ترین اختلاف در قطر یا گام رزوه می تواند باعث بسته نشدن کامل مهره یا آسیب دیدن رزوه های شفت شود.

جنس مهره نیز بخشی از مشخصات فنی آن محسوب می شود. نمونه های فولادی برای بیشتر کاربردهای صنعتی مناسب هستند، در حالی که مدل های استیل یا گالوانیزه برای محیط های مرطوب و خورنده انتخاب می شوند. علاوه بر این، کیفیت ماشین کاری شیارها اهمیت زیادی دارد؛ زیرا آچار چاکنت باید بدون لقی اضافی داخل شیار قرار گیرد تا نیروی بستن به صورت یکنواخت منتقل شود. اگر شیارها دقت کافی نداشته باشند، احتمال لغزش ابزار و آسیب به مهره افزایش می یابد.

از دیگر مشخصات مهم می توان به سازگاری مهره با واشر قفل کننده، ظرفیت تحمل بار محوری، تلرانس رزوه و انطباق با استانداردهای معتبر اشاره کرد. این موارد باعث می شوند اتصال در برابر ارتعاش، ضربه و بارهای متناوب پایداری خود را حفظ کند. در ادامه، استاندارد مهره چاکنت، ابعاد استاندارد، نحوه بستن، کاربردها و مهم ترین نکات انتخاب این قطعه به صورت جداگانه بررسی خواهند شد.

استاندارد مهره چاکنت

استاندارد مهره چاکنت مشخص می کند که قطر و گام رزوه، قطر خارجی، ضخامت مهره، ابعاد شیارهای محیطی و شیوه نام گذاری هر سایز چگونه باشد. یکی از مراجع شناخته شده برای مهره های قفل کننده بلبرینگ، استاندارد DIN 981 است که مشخصات مهره های سری KM، KML و برخی مدل های مشابه را پوشش می دهد. رعایت این استاندارد باعث می شود مهره با شفت، بوش تطبیقی، بیرینگ و ابزار نصب سازگاری داشته باشد. سری KM معمولا با رزوه متریک ریز تولید می شود و برای تثبیت بیرینگ و قطعات دوار روی شفت کاربرد دارد. شرکت SKF نیز مهره های شیاردار دارای جای خار را در سری های KM، KML و HM عرضه می کند و محدوده رزوه این محصولات را بر اساس سری و سایز مشخص می سازد.

بخش مهم دیگر استاندارد، انتخاب تجهیزات قفل کننده متناسب است. واشرهای MB و MBL یا خارهای قفل کننده باید از نظر قطر داخلی، زبانه داخلی و زبانه های بیرونی با مهره هماهنگ باشند. استاندارد DIN 5406 ابعاد و نام گذاری واشرها و قطعات قفل کننده مورد استفاده همراه با مهره های مطابق DIN 981 را تعیین می کند. در این روش، زبانه داخلی واشر داخل شیار شفت قرار می گیرد و یکی از زبانه های بیرونی پس از تنظیم مهره در شیار محیطی آن خم می شود.

هنگام خرید مهره چاکنت استاندارد، درج نام سری به تنهایی کافی نیست و باید مشخصات کاتالوگ سازنده بررسی شود. دو محصول با قطر ظاهری نزدیک ممکن است گام رزوه، ضخامت یا واشر متفاوتی داشته باشند. همچنین در مدل های غیر استاندارد، استفاده از واشر نامتناسب یا آچار اشتباه می تواند باعث شل شدن اتصال، آسیب رزوه و تنظیم نادرست بیرینگ شود.

ابعاد مهره چاکنت استاندارد

ابعاد مهره چاکنت استاندارد بر اساس قطر رزوه، گام رزوه، قطر خارجی، ضخامت مهره، عرض و تعداد شیارهای محیطی تعیین می شوند. این ابعاد باید به گونه ای باشند که مهره بدون لقی روی شفت رزوه دار بسته شود و در عین حال، آچار چاکنت به راحتی داخل شیارها قرار گیرد. هر سایز مهره برای محدوده مشخصی از قطر شفت و بیرینگ طراحی شده است و استفاده از سایز نامناسب می تواند باعث کاهش استحکام اتصال یا آسیب به رزوه ها شود. به همین دلیل، پیش از انتخاب محصول باید جدول مهره چاکنت و کاتالوگ سازنده بررسی شود تا ابعاد واقعی با مشخصات فنی مجموعه مطابقت داشته باشد.

در جدول مهره چاکنت معمولا اطلاعاتی مانند شماره سری، قطر اسمی رزوه، گام رزوه، قطر بیرونی، ضخامت، تعداد شیارها، سایز واشر قفل کننده و نوع آچار مناسب درج می شود. این اطلاعات به طراح و تعمیرکار کمک می کند بدون آزمون و خطا، مهره مناسب را انتخاب کند. برای مثال، اگر قطر رزوه یا گام با شفت یکسان نباشد، مهره به درستی بسته نمی شود و ممکن است رزوه های هر دو قطعه آسیب ببینند. همچنین انتخاب واشر مهره چاکنت باید دقیقا بر اساس همان سایز انجام شود تا زبانه ها به درستی در شیارهای شفت و مهره قرار گیرند.

در زمان انتخاب ابعاد، تنها قطر رزوه اهمیت ندارد. ضخامت مهره، فضای موجود برای نصب، قطر بیرونی، ابعاد بیرینگ و نوع بوش نیز باید بررسی شوند. به همین دلیل، انتخاب مهره باید بر اساس قطر و گام رزوه شفت، ابعاد بیرینگ، نوع واشر و شرایط بارگذاری انجام شود تا اتصال از نظر مکانیکی ایمن، پایدار و مطابق استانداردهای فنی باشد.

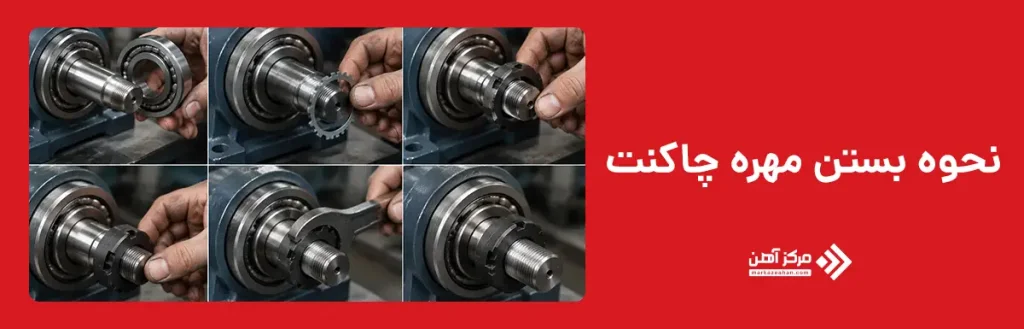

نحوه بستن مهره چاکنت

نحوه بستن مهره چاکنت باید با دقت انجام شود؛ زیرا سفت کردن بیش از حد می تواند به رزوه شفت، بیرینگ یا بوش آسیب بزند و شل بستن نیز احتمال حرکت قطعه و ایجاد لقی را افزایش می دهد. ابتدا باید رزوه شفت، سطح تماس مهره و واشر از گرد و غبار، براده، زنگ زدگی و روغن اضافی پاک شوند. سپس واشر قفل کننده روی شفت قرار می گیرد، به طوری که زبانه داخلی آن داخل شیار محور بنشیند. پس از آن، مهره روی رزوه بسته می شود و با آچار چاکنت یا آچار قلابی مناسب در جهت درست چرخانده می شود تا قطعه نصب شده به موقعیت طراحی شده برسد.

در مجموعه های بلبرینگی، میزان سفت شدن مهره باید با دستورالعمل سازنده بیرینگ هماهنگ باشد. بستن بیش از حد ممکن است لقی داخلی بیرینگ را کاهش دهد و باعث افزایش دما، اصطکاک و استهلاک شود. پس از رسیدن به وضعیت مناسب، یکی از زبانه های بیرونی واشر داخل نزدیک ترین شیار مهره خم می شود تا اتصال قفل گردد. اگر شیار واشر و مهره هم راستا نباشند، نباید مهره به زور بیش از حد چرخانده شود؛ بلکه باید موقعیت آن به صورت کنترل شده اصلاح گردد.

در مدل های مهره چاکنت قفل دار که از پیچ جانبی یا حلقه مهار استفاده می کنند، ترتیب سفت کردن پیچ ها باید مطابق کاتالوگ سازنده باشد. استفاده از چکش مستقیم، قلم یا ابزار نامناسب می تواند شیارها و رزوه را تخریب کند. پس از نصب نیز باید لقی محور، چرخش آزاد بیرینگ و وضعیت واشر بررسی شود تا از قفل شدن صحیح مجموعه اطمینان حاصل گردد.

کاربرد مهره چاکنت

مهره چاکنت در مجموعه هایی استفاده می شود که لازم است قطعات دوار با دقت بالا روی شفت ثابت شوند و در برابر لرزش یا بارهای متناوب جابه جا نشوند. مهم ترین کاربرد این قطعه در نصب و مهار بلبرینگ ها، رولبرینگ ها، بوش های تطبیقی، چرخ دنده ها، پولی ها و کوپلینگ ها است. در بسیاری از ماشین آلات صنعتی، موتورهای الکتریکی، گیربکس ها، پمپ ها، کمپرسورها، نوار نقاله ها و تجهیزات معدنی، مهره چاکنت وظیفه تثبیت موقعیت محوری قطعات را بر عهده دارد. استفاده از مهره چاکنت دار باعث می شود تنظیم لقی محوری با دقت بیشتری انجام شود و قطعه در طول بهره برداری از جای خود حرکت نکند.

یکی دیگر از کاربردهای مهم این مهره، استفاده در تجهیزات با سرعت دوران بالا است. در چنین شرایطی، هرگونه شل شدن اتصال می تواند باعث افزایش ارتعاش، کاهش عمر بیرینگ و حتی آسیب به شفت شود. به همین دلیل، مهره چاکنت معمولا همراه با واشر قفل کننده یا سایر مکانیزم های مهار نصب می شود تا اتصال در برابر نیروهای دینامیکی پایدار باقی بماند. انتخاب نوع مهره نیز به شرایط کاری بستگی دارد؛ برای مثال، مدل فولادی در محیط های معمول صنعتی، نمونه گالوانیزه در فضاهای مرطوب و مهره چاکنت استیل در صنایع غذایی، دارویی و محیط های خورنده کاربرد بیشتری دارد. در برخی ماشین آلات، مجموعه مهره چاکنت دار شامل مهره، واشر قفل کننده و شفت شیاردار است و به صورت یک سیستم کامل برای تثبیت بیرینگ یا بوش روی محور عمل می کند.

در زمان طراحی یا تعمیر تجهیزات، انتخاب صحیح سایز و نوع مهره اهمیت زیادی دارد. هماهنگی میان رزوه شفت، بیرینگ، واشر و استاندارد قطعه باعث می شود مجموعه با ایمنی و دقت بیشتری کار کند. به همین دلیل، مهره چاکنت یکی از قطعات کلیدی در بسیاری از سیستم های انتقال نیرو و تجهیزات مکانیکی محسوب می شود که نقش مهمی در حفظ پایداری و عملکرد صحیح مجموعه دارد.

نکات مهم در انتخاب مهره چاکنت استاندارد

انتخاب مهره چاکنت استاندارد باید با بررسی همزمان مشخصات شفت، بیرینگ، واشر قفل کننده و شرایط کاری تجهیز انجام شود. نخستین معیار، قطر و گام رزوه است؛ زیرا حتی اختلاف جزئی میان رزوه مهره و شفت می تواند باعث گیرکردن، لقی یا تخریب دندانه ها شود. پس از آن باید قطر بیرونی، ضخامت مهره، تعداد شیارها و فضای موجود برای استفاده از آچار چاکنت بررسی شوند. مهره باید بر اساس قطر و گام رزوه شفت، ابعاد بیرینگ، نوع واشر و شرایط بارگذاری انتخاب شود تا اتصال در زمان بهره برداری پایدار باقی بماند و تنظیم موقعیت محوری قطعه نیز به درستی انجام گیرد.

جنس مهره باید با محیط کار هماهنگ باشد. برای ماشین آلات معمول صنعتی، مدل فولادی انتخاب اقتصادی و مقاومی است. در محیط های مرطوب، نمونه گالوانیزه دوام بیشتری دارد و در صنایع غذایی، دارویی، دریایی یا محیط های خورنده، مهره چاکنت استیل مناسب تر است. نوع مکانیزم قفل نیز اهمیت دارد؛ زیرا واشر مهره چاکنت، پیچ جانبی یا حلقه مهار باید بتواند اتصال را در برابر لرزش و بارهای متناوب حفظ کند. انتخاب واشر نامتناسب ممکن است باعث قرار نگرفتن صحیح زبانه در شیار مهره شود.

پیش از خرید بهتر است کاتالوگ مهره چاکنت سازنده بررسی شود و مشخصات محصول با جدول مهره چاکنت تطبیق داده شوند. کیفیت ماشین کاری رزوه، سلامت شیارها، استاندارد تولید، برند سازنده و دسترسی به ابزار نصب نیز باید مورد توجه قرار گیرند. استفاده از مهره ارزان اما غیراستاندارد ممکن است باعث افزایش لقی، خرابی بیرینگ و توقف دستگاه شود. در نهایت، انتخاب صحیح زمانی انجام می شود که مهره، واشر، شفت و قطعه نصب شونده به عنوان یک مجموعه واحد ارزیابی شوند.

مهره چاکنت یکی از قطعات مهم در تثبیت بلبرینگ، بوش، چرخ دنده، کوپلینگ و سایر اجزای نصب شده روی شفت رزوه دار است. این مهره در مدل های شش گوش، گرد، فولادی، استیل و گالوانیزه تولید می شود و انتخاب آن باید بر اساس قطر و گام رزوه، شرایط محیطی، نوع بارگذاری و مکانیزم قفل انجام گیرد. استاندارد مهره چاکنت، ابعاد، نوع واشر و ابزار مناسب نصب را مشخص می کند و از ایجاد لقی یا آسیب به رزوه جلوگیری خواهد کرد. در نحوه بستن مهره چاکنت باید از آچار مناسب استفاده شود و پس از تنظیم موقعیت قطعه، واشر یا مکانیزم قفل به درستی درگیر شود. بررسی کاتالوگ مهره چاکنت و تطبیق مشخصات محصول با شفت و بیرینگ، بهترین راه برای انتخاب یک مهره چاکنت استاندارد، ایمن و بادوام است.
