ماشین بولت چیست و چه کاربردی دارد؟

ماشین بولت یکی از اتصالات مکانیکی پرکاربرد در صنایع ساختمانی، ماشین سازی و تجهیزات صنعتی است که برای اتصال قطعات فلزی، چوبی و اجزای مختلف سازه ها استفاده می شود. این قطعه معمولا دارای سری شش گوش یا چهارگوش و بدنه ای استوانه ای با رزوه خارجی است که به کمک مهره و واشر، اتصال محکمی میان قطعات ایجاد می کند. مقاومت مکانیکی، امکان باز و بسته کردن و تنوع ابعاد از ویژگی های مهم این اتصال محسوب می شوند. جنس ماشین بولت نیز بر عملکرد آن تاثیر دارد و معمولا از فولاد کربنی، فولاد آلیاژی یا فولاد ضد زنگ ساخته می شود. از طرفی، تغییرات قیمت آهن و مواد اولیه فولادی می تواند بر هزینه تولید و خرید این قطعات تاثیر بگذارد.

در بسیاری از پروژه های صنعتی، انتخاب اتصال مناسب به نوع بارگذاری، شرایط محیطی و جنس قطعات وابسته است. ماشین بولت در مقایسه با برخی اتصالات دائمی مانند جوشکاری، امکان جداسازی قطعات را فراهم می کند و به همین دلیل برای تجهیزاتی که به تعمیر و نگهداری دوره ای نیاز دارند، مناسب است. البته این قطعه نباید با اتصال دهنده های انبساطی مخصوص بتن اشتباه گرفته شود؛ زیرا ساختار و عملکرد آنها متفاوت است. برای مثال، بررسی قیمت رول بولت بیشتر در پروژه هایی اهمیت دارد که اتصال تجهیزات به بتن یا مصالح بنایی مطرح است. در ادامه، ساختار ماشین بولت، انواع، کاربردها، مزایا، معایب و نکات انتخاب آن بررسی می شود.

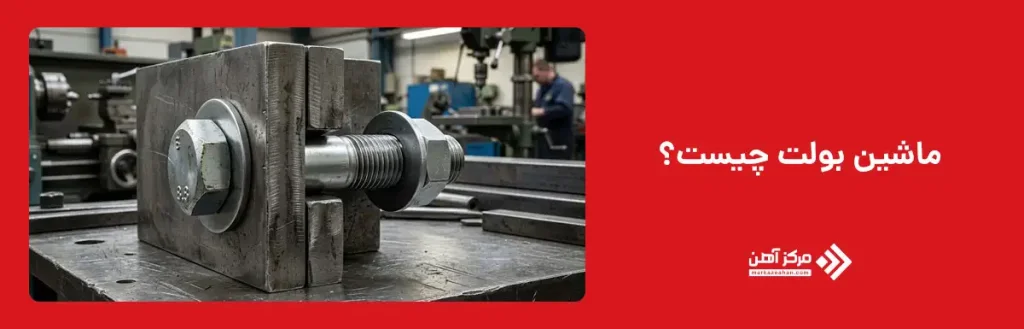

ماشین بولت چیست؟

برای پاسخ به پرسش ماشین بولت چیست باید گفت ماشین بولت یا Machine Bolt نوعی پیچ صنعتی با رزوه خارجی است که معمولا دارای سر شش گوش یا چهارگوش بوده و برای اتصال قطعات با استفاده از مهره طراحی می شود. این قطعه با عبور از سوراخ های قطعات و سفت شدن مهره، نیروی فشاری لازم برای نگهداری اجزای اتصال را ایجاد می کند. در برخی طراحی ها، ماشین بولت می تواند داخل سوراخ رزوه دار نیز بسته شود. بدنه آن ممکن است تمام رزوه یا نیمه رزوه باشد و انتخاب هر مدل به نوع اتصال بستگی دارد. هنگام بررسی قیمت بولت و مهره باید علاوه بر ابعاد، جنس فولاد، کلاس مقاومتی و نوع پوشش قطعات نیز در نظر گرفته شود.

عملکرد ماشین بولت بر اساس ایجاد نیروی پیش بار و فشردن قطعات متصل به یکدیگر است. هنگامی که مهره با گشتاور مناسب سفت می شود، بولت تحت کشش قرار می گیرد و نیروی گیره ای لازم را ایجاد می کند. البته مقدار این نیرو به اصطکاک رزوه ها، کیفیت سطوح و شرایط نصب وابسته است. در بسیاری از اتصالات صنعتی، استفاده از مهره شش گوش همراه با واشر مناسب، امکان مونتاژ و توزیع بهتر فشار زیر مهره را فراهم می کند. ماشین بولت در ابعاد، گریدها و پوشش های گوناگون تولید می شود، اما صرف نام ماشین بولت نشان دهنده مقاومت بالا یا مناسب بودن آن برای اتصالات حساس سازه ای نیست. برای چنین کاربردهایی باید مشخصات فنی محصول با الزامات طراحی مطابقت داشته باشد.

ماشین بولت از چه اجزایی تشکیل می شود؟

ماشین بولت از چند بخش اصلی تشکیل شده است که هر کدام در انتقال نیرو و ایجاد اتصال مکانیکی نقش مشخصی دارند. طراحی این اجزا بر اساس استاندارد ساخت، میزان بارگذاری و شرایط نصب انجام می شود. شکل سر پیچ، طول بدنه، نوع رزوه و کیفیت قطعات مکمل می توانند بر استحکام و دوام اتصال تاثیر بگذارند. آشنایی با اجزای ماشین بولت به انتخاب محصول مناسب و جلوگیری از مشکلات نصب کمک می کند. مهم ترین بخش های این اتصال عبارت اند از:

• سر ماشین بولت:  معمولا به شکل شش گوش یا چهارگوش ساخته می شود و امکان اعمال گشتاور با آچار را فراهم می کند.
• بدنه یا ساقه:  قسمت استوانه ای پیچ است که نیروهای کششی و برشی را مطابق شرایط اتصال تحمل می کند.
• رزوه خارجی:  شیارهای مارپیچی روی بدنه هستند که امکان درگیری با مهره یا سوراخ رزوه دار را فراهم می کنند.
• مهره و واشر:  قطعات مکملی هستند که به محکم شدن اتصال و توزیع فشار در سطح تماس کمک می کنند.

ساختار ماشین بولت با انکر بولت تفاوت دارد؛ زیرا انکر بولت برای مهار قطعات به مصالح پایه مانند بتن طراحی می شود، اما ماشین بولت معمولا قطعات دارای سوراخ عبوری یا رزوه داخلی را به یکدیگر متصل می کند. همچنین کیفیت رزوه ها، ابعاد سر و تطابق مهره با پیچ اهمیت زیادی دارد. کوچک ترین مغایرت در مشخصات اتصال می تواند باعث کاهش نیروی پیش بار، آسیب رزوه یا شل شدن مجموعه شود.

انواع ماشین بولت

انواع ماشین بولت بر اساس شکل سر، میزان رزوه کاری، جنس و نوع پوشش سطحی دسته بندی می شوند. این تنوع باعث می شود بتوان متناسب با شرایط نصب، نوع بار و محیط بهره برداری، اتصال مناسب را انتخاب کرد. ماشین بولت شش گوش یکی از مدل های متداول در تجهیزات مکانیکی است که به کمک آچار نصب می شود. ماشین بولت چهارگوش نیز در بعضی اتصالات چوبی، تجهیزات خطوط انتقال برق و کاربردهای خاص صنعتی استفاده می شود. از نظر رزوه، مدل های تمام رزوه و نیمه رزوه وجود دارند. در نوع نیمه رزوه، بخشی از ساقه صاف باقی می ماند و با طراحی مناسب می تواند برای اتصالات تحت بار برشی مفید باشد.

از نظر جنس نیز ماشین بولت های فولاد کربنی، فولاد آلیاژی و استنلس استیل در بازار عرضه می شوند. انتخاب متریال به میزان مقاومت مورد نیاز و شرایط محیطی وابسته است. مدل های گالوانیزه برای بسیاری از محیط های بیرونی کاربرد دارند، در حالی که برخی گریدهای استنلس استیل برای محیط های مرطوب و خورنده مناسب هستند. همچنین ماشین بولت ها با کلاس های مقاومتی متفاوت تولید می شوند که باید بر اساس نقشه و استاندارد انتخاب شوند. جدول زیر مهم ترین دسته بندی های این محصول را نشان می دهد.

نوع ماشین بولت	ویژگی اصلی	کاربرد متداول
ماشین بولت شش گوش	سر شش ضلعی و نصب با آچار	ماشین آلات و تجهیزات صنعتی
ماشین بولت چهارگوش	سر چهار ضلعی و قابلیت مهار مناسب	اتصالات چوبی و تجهیزات برق
ماشین بولت تمام رزوه	وجود رزوه در بخش عمده طول ساقه	اتصالات با ضخامت های مختلف
ماشین بولت نیمه رزوه	دارای قسمت صاف در بدنه	اتصالات مکانیکی تحت بار برشی
ماشین بولت گالوانیزه	پوشش محافظ در برابر خوردگی	تجهیزات و سازه های فضای باز
ماشین بولت استیل	مقاومت مناسب در برابر خوردگی	صنایع غذایی و محیط های مرطوب

انتخاب نهایی نباید تنها بر اساس نام یا ظاهر این مدل ها انجام شود. مشخصات ابعادی، کلاس مقاومتی و استاندارد تولید باید با الزامات پروژه مطابقت داشته باشند.

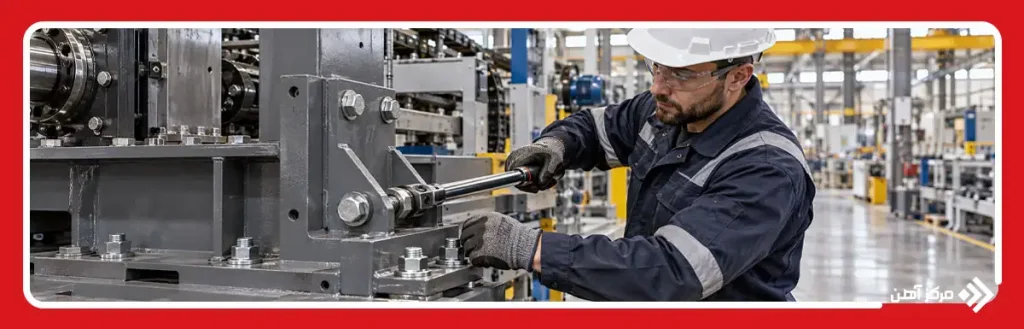

ماشین بولت در چه صنایعی کاربرد دارد؟

کاربرد ماشین بولت به صنایع مختلفی گسترش یافته است؛ زیرا این اتصال امکان مونتاژ قطعات و جداسازی آنها هنگام تعمیر یا تعویض را فراهم می کند. در صنعت ماشین سازی از ماشین بولت برای اتصال قطعات بدنه دستگاه ها، پایه تجهیزات، براکت ها و مجموعه های مکانیکی استفاده می شود. در خودروسازی نیز انواع پیچ های صنعتی مناسب برای مونتاژ قطعات و مجموعه های مختلف به کار می روند. در صنعت ساختمان، ماشین بولت می تواند برای اتصال قطعات فلزی فرعی، تجهیزات و اجزای غیرسازه ای مورد استفاده قرار بگیرد. البته در اتصالات اصلی اسکلت فلزی، انتخاب پیچ باید بر اساس مشخصات اتصال سازه ای و الزامات آیین نامه انجام شود.

از دیگر حوزه های استفاده از این محصول می توان به صنعت برق، ساخت تجهیزات انتقال انرژی، صنایع چوب و تاسیسات صنعتی اشاره کرد. ماشین بولت های چهارگوش در برخی تجهیزات خطوط انتقال برق برای نصب بازوهای عرضی و اتصالات تیرهای چوبی کاربرد دارند. همچنین در صنایع نفت، گاز و پتروشیمی، پیچ های صنعتی با جنس و پوشش مناسب برای مونتاژ تجهیزات و اتصالات مکانیکی استفاده می شوند. در این صنایع، انتخاب قطعه به عواملی مانند دمای کار، میزان ارتعاش، مقاومت در برابر خوردگی و شرایط بارگذاری وابسته است. بنابراین، هر ماشین بولتی برای تمام صنایع مناسب نیست و مشخصات فنی آن باید با شرایط بهره برداری هماهنگ باشد.

مزایا و معایب ماشین بولت

ماشین بولت به دلیل ساختار ساده و قابلیت ایجاد اتصال بازشدنی، مزایای متعددی در پروژه های صنعتی دارد. یکی از مهم ترین مزایای آن، امکان مونتاژ و دمونتاژ قطعات بدون تخریب اتصال است. این ویژگی باعث می شود تعمیر تجهیزات، تعویض قطعات و عملیات نگهداری آسان تر انجام شود. تنوع قطر، طول، جنس و کلاس مقاومتی نیز انتخاب ماشین بولت را برای کاربردهای مختلف امکان پذیر می کند. همچنین استفاده از مهره و واشر مناسب همراه با نصب اصولی، می تواند به توزیع نیرو و حفظ استحکام اتصال کمک کند. برخلاف جوشکاری، اجرای این اتصال به ایجاد حرارت و ذوب فلز پایه نیاز ندارد و در بسیاری از شرایط، کنترل کیفیت مونتاژ نیز ساده تر است.

با وجود این مزایا، ماشین بولت محدودیت هایی نیز دارد. در اتصالات تحت ارتعاش یا بارهای متناوب، امکان کاهش نیروی پیش بار و شل شدن مهره وجود دارد؛ بنابراین ممکن است استفاده از روش های قفل کردن اتصال ضروری باشد. خوردگی در محیط های مرطوب، آسیب دیدن رزوه ها و انتخاب نادرست گشتاور سفت کردن نیز می توانند عملکرد مجموعه را مختل کنند. علاوه بر این، نصب ماشین بولت معمولا به سوراخ کاری دقیق و فضای کافی برای دسترسی ابزار نیاز دارد. در نتیجه، استفاده صحیح از این قطعه به طراحی اصولی، انتخاب متریال مناسب و رعایت دستورالعمل نصب وابسته است.

هنگام انتخاب ماشین بولت به چه نکاتی توجه کنیم؟

هنگام انتخاب ماشین بولت باید مجموعه ای از عوامل فنی و اجرایی بررسی شوند تا اتصال بتواند نیروهای واردشده را با ایمنی کافی تحمل کند. اولین عامل، قطر و طول پیچ است که باید با ضخامت قطعات، ابعاد سوراخ و مقدار درگیری رزوه هماهنگ باشد. نوع رزوه، گام دنده و میزان رزوه کاری بدنه نیز اهمیت زیادی دارند. عامل بعدی، کلاس مقاومتی ماشین بولت است که مشخصات مکانیکی آن را تعیین می کند. برای نمونه، کلاس های 8.8 و 10.9 در پیچ های فولادی متریک نشان دهنده سطوح متفاوتی از مقاومت مکانیکی هستند. با این حال، استفاده از کلاس مقاومتی بالاتر همیشه به معنای انتخاب مناسب تر نیست و باید بر اساس محاسبات اتصال انجام شود.

شرایط محیطی نیز در انتخاب ماشین بولت تاثیر مستقیم دارد. در محیط های مرطوب یا بیرونی، استفاده از پوشش مناسب یا جنس مقاوم در برابر خوردگی اهمیت بیشتری پیدا می کند. همچنین باید مطمئن شد که مهره، واشر و پیچ از نظر ابعاد، نوع رزوه و الزامات مقاومتی با یکدیگر سازگار هستند. بررسی استاندارد تولید، مشخصات حک شده روی سر پیچ و مدارک کنترل کیفیت نیز به ارزیابی اصالت محصول کمک می کند. در نهایت، برای اتصالات حساس باید گشتاور نصب، روش کنترل پیش بار و الزامات بازرسی طبق دستورالعمل فنی تعیین شوند. انتخاب دقیق این مشخصات می تواند احتمال خرابی اتصال و هزینه های تعمیر را کاهش دهد.
