بررسی انواع جرثقیل متحرک و راهنمای انتخاب بهترین مدل برای پروژه
دسترسی سریع به محتوای این مطلب
جرثقیل متحرک یکی از مهم ترین تجهیزات حمل و جابه جایی بار در پروژه های ساختمانی، صنعتی، معدنی، بندری و زیرساختی محسوب می شود. این دستگاه برخلاف جرثقیل های ثابت، امکان حرکت در بخش های مختلف کارگاه یا انتقال میان چند پروژه را دارد و به همین دلیل انعطاف عملیاتی قابل توجهی ایجاد می کند. انتخاب جرثقیل مناسب صرفا بر اساس ظرفیت اسمی دستگاه انجام نمی شود؛ بلکه عواملی مانند وزن بار، شعاع کاری، ارتفاع مورد نیاز، شرایط زمین، مسیر دسترسی، فضای مانور، سرعت اجرا و الزامات ایمنی نیز باید بررسی شوند. در پروژه های فولادی، تغییرات قیمت آهن می تواند بر هزینه سازه های پشتیبان، قطعات نصب شونده و بودجه کلی عملیات اثر بگذارد؛ بنابراین انتخاب جرثقیل باید در هماهنگی کامل با برنامه فنی و اقتصادی پروژه صورت گیرد.
تنوع زیاد جرثقیل های متحرک باعث شده است هر مدل برای شرایط عملیاتی مشخصی مناسب باشد. برخی دستگاه ها توانایی تردد در جاده های عمومی را دارند، بعضی برای زمین های ناهموار طراحی شده اند و گروهی دیگر می توانند بارهای بسیار سنگین را در ارتفاع و شعاع زیاد جابه جا کنند. در پروژه هایی که از تجهیزات بالابری ریلی نیز استفاده می شود، بررسی قیمت ریل جرثقیل و هزینه احداث مسیر ثابت می تواند در مقایسه اقتصادی میان جرثقیل متحرک و سیستم های ثابت موثر باشد. هزینه حمل دستگاه، دریافت مجوزهای تردد، آماده سازی زمین، نصب وزنه های تعادل، تامین اپراتور و اجرای برنامه باربرداری نیز باید از ابتدا محاسبه شود. در ادامه، انواع مختلف جرثقیل، کاربردها، عوامل موثر بر قیمت و معیارهای انتخاب بهترین گزینه برای پروژه بررسی می شوند.

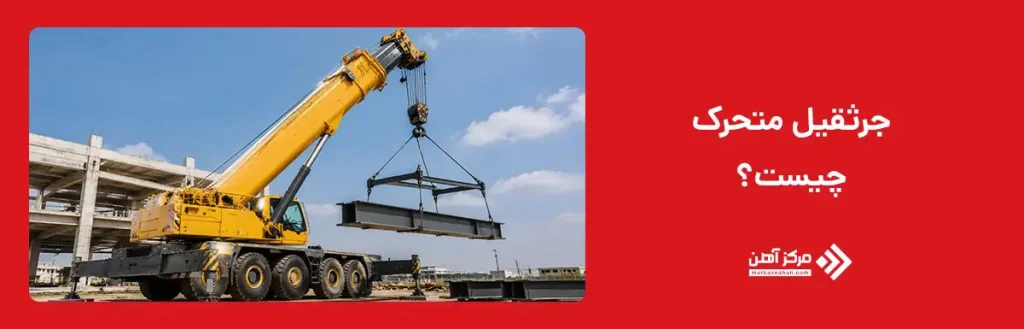

جرثقیل متحرک چیست؟
جرثقیل متحرک نوعی ماشین بالابر است که مجموعه بوم، سیستم بالابری و تجهیزات کنترل آن روی یک شاسی چرخ دار یا زنجیری قرار گرفته است. این ساختار به دستگاه اجازه می دهد در محوطه پروژه جابه جا شود و بار را از نقطه ای برداشته و در محل دیگری قرار دهد. تفاوت اصلی آن با جرثقیل سقفی در نوع استقرار و محدوده حرکت است. جرثقیل سقفی معمولا روی ریل های ثابت نصب شده در سالن یا سوله حرکت می کند، در حالی که جرثقیل متحرک می تواند در محوطه باز، جاده، معدن، پالایشگاه، بندر و پروژه ساختمانی فعالیت کند. این قابلیت، دستگاه را برای پروژه هایی که محل تخلیه، مونتاژ یا نصب بار دائما تغییر می کند به گزینه ای بسیار کاربردی تبدیل کرده است.
عملکرد جرثقیل متحرک بر اساس ایجاد تعادل میان وزن بار، شعاع کاری و وزن دستگاه انجام می شود. هرچه فاصله افقی بار تا محور دوران جرثقیل بیشتر شود، ظرفیت مجاز دستگاه کاهش پیدا می کند. به همین دلیل ظرفیت واقعی باید از جدول بار سازنده استخراج شود و نمی توان تنها به عدد درج شده روی بدنه دستگاه اکتفا کرد. طول بوم، زاویه بوم، وضعیت جک های جانبی، مقدار وزنه تعادل، مقاومت زمین و سرعت باد از مهم ترین عوامل موثر بر ظرفیت عملیاتی هستند. همچنین شناخت اجزای جرثقیل متحرک مانند بوم، شاسی، وینچ، سیم بکسل، قلاب، وزنه تعادل و سیستم هیدرولیک برای ارزیابی عملکرد و سلامت فنی دستگاه اهمیت دارد. بعضی مدل های قدیمی از سیستم کابل، کلاچ و اجزای مکانیکی استفاده می کنند و با عنوان جرثقیل متحرک مکانیکی شناخته می شوند؛ اما در مدل های جدید، سامانه های هیدرولیکی و الکترونیکی کنترل دقیق تری فراهم می کنند.
انواع جرثقیل متحرک
انواع جرثقیل متحرک بر اساس نوع شاسی، سیستم حرکت، طراحی بوم، ظرفیت باربرداری و شرایط محل استفاده طبقه بندی می شوند. انتخاب میان این مدل ها باید بر مبنای نیاز واقعی پروژه انجام شود؛ زیرا هیچ جرثقیلی برای تمام محیط ها و عملیات ها بهترین گزینه نیست. برای مثال، جرثقیل کامیونی سرعت بالایی در جابه جایی جاده ای دارد، اما ممکن است در زمین های نرم و ناهموار با محدودیت مواجه شود. در مقابل، جرثقیل زنجیری روی زمین های ضعیف عملکرد مطلوبی دارد، ولی انتقال آن میان پروژه ها معمولا به تریلر و عملیات دمونتاژ نیاز دارد.
در بررسی انواع مختلف جرثقیل باید علاوه بر ظرفیت، به زمان استقرار دستگاه، هزینه حمل، دسترسی به قطعات یدکی، شعاع گردش، امکان نصب بوم کمکی و میزان فشار واردشده بر زمین توجه کرد. برخی جرثقیل ها برای عملیات سریع و کوتاه مدت مناسب هستند، در حالی که بعضی دیگر برای استقرار طولانی و بلند کردن تجهیزات فوق سنگین طراحی شده اند. جدول زیر مقایسه کلی مدل های اصلی را نشان می دهد.
| نوع جرثقیل | نوع حرکت | مهم ترین مزیت | محدودیت اصلی | کاربرد رایج |
|---|---|---|---|---|
| جرثقیل کامیونی | چرخ لاستیکی جاده ای | سرعت انتقال بالا | نیاز به زمین نسبتا پایدار | پروژه های شهری و ساختمانی |
| جرثقیل کانتینر بر | چرخ لاستیکی تخصصی | جابه جایی سریع کانتینر | کاربرد تخصصی و محدود | بنادر و پایانه ها |
| جرثقیل راف ترین | چرخ لاستیکی آفرود | عملکرد مناسب در زمین ناهموار | سرعت جاده ای پایین | معادن و کارگاه های خاکی |
| جرثقیل آل ترین | چندمحوره جاده ای و آفرود | ترکیب سرعت و قدرت | قیمت و هزینه نگهداری بالا | پروژه های بزرگ صنعتی |
| جرثقیل زنجیری | شاسی زنجیری | پایداری و ظرفیت بالا | حمل دشوار میان پروژه ها | نیروگاه، پالایشگاه و پل سازی |
جرثقیل کامیونی (Truck Crane)
جرثقیل کامیونی یکی از رایج ترین مدل های جرثقیل متحرک است که مجموعه بوم و سیستم بالابری آن روی شاسی یک کامیون نصب می شود. مهم ترین مزیت این دستگاه، امکان تردد سریع در جاده و انتقال آسان میان پروژه هاست. در بسیاری از عملیات های شهری، نصب تیرهای فلزی، تخلیه ماشین آلات، جابه جایی تجهیزات ساختمانی و مونتاژ سازه های سبک و متوسط از این مدل استفاده می شود. بوم جرثقیل کامیونی معمولا به صورت تلسکوپی است و با استفاده از جک های هیدرولیکی باز و بسته می شود.
پیش از شروع عملیات، جک های جانبی دستگاه روی سطح مقاوم مستقر می شوند تا فشار بار در سطح بزرگ تری توزیع شده و از واژگونی جلوگیری شود. این جک ها بخشی از پایه جرثقیل متحرک محسوب می شوند و وضعیت قرارگیری آن ها تاثیر مستقیمی بر ظرفیت قابل استفاده دستگاه دارد. جرثقیل کامیونی در زمین های شیب دار، نرم یا دارای حفره باید با احتیاط بیشتری مستقر شود. استفاده از صفحات زیرجکی، کنترل تراز بودن دستگاه و مسدود کردن محدوده دوران وزنه تعادل از الزامات مهم بهره برداری ایمن از این مدل است.
جرثقیل کانتینر بر (Reach Stacker یا Straddle Carrier)
جرثقیل کانتینر بر برای جابه جایی، چیدمان و انتقال کانتینرها در بنادر، پایانه های ریلی، انبارهای لجستیکی و محوطه های حمل و نقل طراحی شده است. مدل Reach Stacker دارای یک بوم تلسکوپی و تجهیز قفل شونده مخصوص کانتینر است که به آن اسپریدر گفته می شود. این دستگاه می تواند کانتینرها را در چند ردیف و ارتفاع مختلف روی یکدیگر قرار دهد. سرعت مانور بالا و امکان دسترسی به ردیف های دوم و سوم از مزایای مهم ریچ استاکر به شمار می رود.
مدل Straddle Carrier ساختار متفاوتی دارد و مانند یک قاب بلند، روی کانتینر حرکت می کند. کانتینر در فضای میان پایه های دستگاه قرار گرفته و به صورت عمودی بلند می شود. این مدل برای انتقال سریع کانتینر در محوطه های بزرگ مناسب است. انتخاب میان این دو دستگاه به چیدمان پایانه، عرض مسیرها، حجم عملیات، ارتفاع انبارش و مسافت انتقال بستگی دارد. از آنجا که این ماشین آلات در محیط های پرتردد کار می کنند، سیستم دید اپراتور، دوربین ها، هشدار حرکت، کنترل ترمز و مدیریت مسیر عبور آن ها اهمیت زیادی دارد.

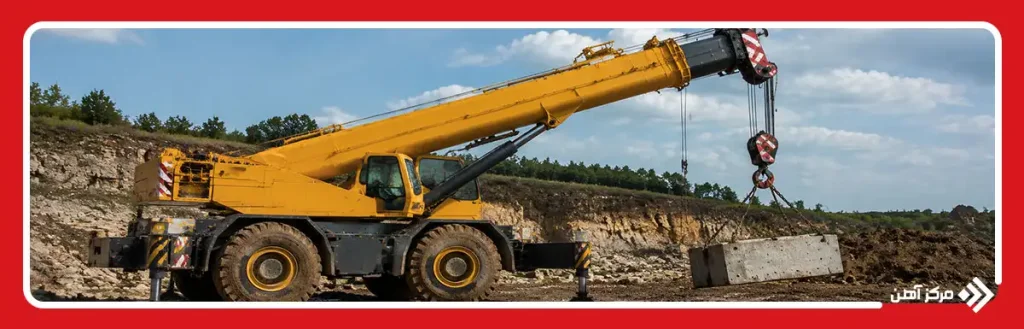

جرثقیل راف ترین (Rough Terrain Crane)
جرثقیل راف ترین برای کار در زمین های ناهموار، خاکی و کارگاهی طراحی شده است. این دستگاه معمولا دارای دو محور، لاستیک های بزرگ و سیستم چهارچرخ محرک است و می تواند در مسیرهایی حرکت کند که برای جرثقیل کامیونی مناسب نیستند. کابین رانندگی و کابین کنترل عملیات در بسیاری از مدل ها یکپارچه است و همین موضوع باعث کاهش ابعاد کلی و افزایش قدرت مانور دستگاه می شود. پروژه های معدنی، نفت و گاز، احداث خطوط انتقال، کارگاه های خارج شهری و پروژه های زیرساختی از مهم ترین محل های استفاده این نوع جرثقیل هستند.
جرثقیل راف ترین برای تردد طولانی در جاده های عمومی طراحی نشده و معمولا با تریلر به پروژه منتقل می شود. با وجود لاستیک های بزرگ و توانایی حرکت در زمین دشوار، عملیات باربرداری باید پس از استقرار کامل جک ها انجام شود. بررسی ظرفیت باربری خاک، وجود کانال های مدفون، شیب زمین و فاصله دستگاه از لبه گودبرداری اهمیت زیادی دارد. این مدل به دلیل شعاع گردش کم، در فضاهای محدود نیز عملکرد مناسبی دارد؛ اما اپراتور باید همواره جدول بار مخصوص وضعیت جک ها و طول بوم را رعایت کند.
جرثقیل آل ترین (All Terrain Crane)
جرثقیل آل ترین ترکیبی از قابلیت تردد جاده ای جرثقیل کامیونی و توانایی حرکت در زمین های دشوار جرثقیل راف ترین را ارائه می دهد. این دستگاه معمولا دارای چند محور، سیستم تعلیق پیشرفته، فرمان پذیری چندمحوره و شاسی مقاوم است. برخی مدل ها می توانند با سرعت مناسب در جاده حرکت کنند و پس از رسیدن به پروژه، در مسیرهای خاکی یا ناهموار نیز جابه جا شوند. ظرفیت بالابری این جرثقیل ها از مدل های متوسط تا دستگاه های بسیار سنگین متغیر است.
جرثقیل آل ترین در پروژه های نصب تجهیزات پالایشگاهی، احداث نیروگاه، مونتاژ توربین، نصب پل، ساخت برج و پروژه های صنعتی بزرگ کاربرد دارد. استفاده از بوم تلسکوپی بلند، بوم کمکی مشبک و وزنه های تعادل قابل تنظیم، دامنه کاری گسترده ای در اختیار پروژه قرار می دهد. در برخی عملیات های فوق سنگین، مدل های آل ترین در دسته بزرگترین جرثقیل متحرک دنیا قرار می گیرند و می توانند بارهایی با وزن بسیار بالا را جابه جا کنند. با این حال هزینه خرید، حمل وزنه های تعادل، سوخت، تعمیرات و آماده سازی این دستگاه ها قابل توجه است و استفاده از آن ها باید بر اساس برنامه مهندسی دقیق انجام شود.
جرثقیل زنجیری (Crawler Crane)
جرثقیل زنجیری به جای چرخ لاستیکی، روی شاسی زنجیری حرکت می کند. سطح تماس گسترده زنجیرها با زمین باعث توزیع بهتر وزن دستگاه و کاهش فشار موضعی می شود. به همین دلیل این مدل در زمین های نرم، پروژه های خاکی و محوطه هایی که مقاومت سطح محدود است عملکرد مناسبی دارد. پایداری بالا، ظرفیت باربرداری زیاد و امکان استفاده از بوم های مشبک بلند از مهم ترین مزایای جرثقیل زنجیری محسوب می شود.
برخی مدل های جرثقیل زنجیری می توانند در شرایط کنترل شده و با بار معلق حرکت کنند؛ قابلیتی که در مونتاژ سازه های بزرگ و جابه جایی قطعات سنگین داخل سایت اهمیت زیادی دارد. با این حال حرکت با بار تنها باید بر اساس دستورالعمل سازنده، زمین کاملا آماده و برنامه مهندسی تایید شده انجام شود. انتقال جرثقیل زنجیری میان پروژه ها معمولا دشوارتر از مدل های چرخ دار است و دستگاه باید به چند بخش تقسیم و با تریلر حمل شود. زمان مونتاژ بوم، نصب وزنه تعادل و انجام تست های اولیه نیز باید در برنامه پروژه لحاظ شود.

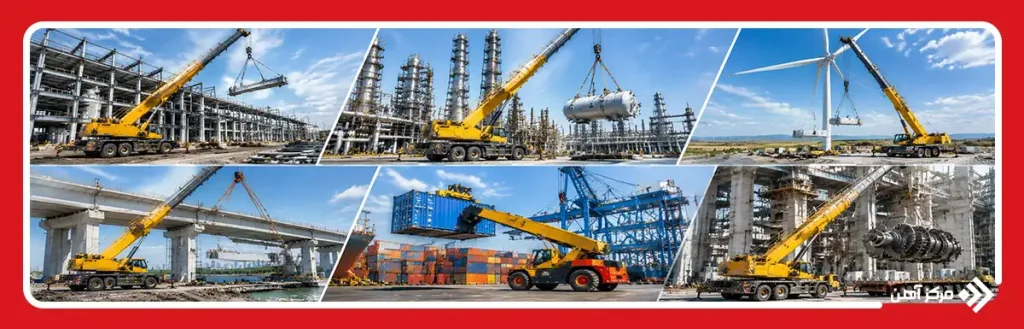

کاربردهای جرثقیل های متحرک
جرثقیل های متحرک در طیف گسترده ای از پروژه ها استفاده می شوند و وظیفه اصلی آن ها بلند کردن، انتقال و نصب بارهایی است که جابه جایی آن ها با تجهیزات معمولی امکان پذیر نیست. در صنعت ساختمان، این دستگاه ها برای نصب اسکلت فلزی، جابه جایی قالب ها، انتقال تجهیزات به طبقات، نصب قطعات پیش ساخته بتنی و تخلیه مصالح سنگین به کار می روند. در پروژه های صنعتی نیز نصب مخازن، مبدل های حرارتی، ژنراتورها، کمپرسورها و تجهیزات خطوط تولید با استفاده از جرثقیل انجام می شود.
در بنادر و پایانه های حمل و نقل، جرثقیل های کانتینر بر نقش مهمی در تخلیه و چیدمان بار دارند. در پروژه های نیروگاهی، نصب توربین، ژنراتور، ترانسفورماتور و سازه های بویلر به جرثقیل های ظرفیت بالا نیاز دارد. صنایع نفت، گاز و پتروشیمی نیز برای نصب برج های فرایندی، مخازن تحت فشار و تجهیزات سنگین از این دستگاه ها استفاده می کنند. در عملیات امدادی، جمع آوری خودروهای سنگین، جابه جایی قطعات پل آسیب دیده و دسترسی به مناطق حادثه دیده نیز جرثقیل متحرک کاربرد دارد. مهم ترین کاربردها عبارتند از:
- نصب اسکلت های فولادی و قطعات پیش ساخته
- جابه جایی ماشین آلات صنعتی
- نصب تجهیزات پالایشگاهی و نیروگاهی
- تخلیه و چیدمان کانتینر
- احداث پل و زیرساخت های شهری
- عملیات معدنی و حفاری
- نصب توربین های بادی
- امداد و بازیابی تجهیزات سنگین
عوامل موثر بر قیمت جرثقیل های متحرک
قیمت جرثقیل متحرک تحت تاثیر مجموعه ای از عوامل فنی، اقتصادی و عملیاتی قرار دارد. ظرفیت اسمی دستگاه یکی از مهم ترین عوامل است، اما به تنهایی تعیین کننده قیمت نیست. دو جرثقیل با ظرفیت مشابه ممکن است از نظر طول بوم، سال ساخت، نوع شاسی، فناوری کنترل، برند، شرایط فنی و امکانات ایمنی اختلاف قیمت زیادی داشته باشند. جرثقیل های آل ترین و زنجیری سنگین به دلیل ساختار پیچیده، ظرفیت بالا و تجهیزات جانبی معمولا قیمت بیشتری نسبت به مدل های کامیونی سبک دارند.
در بازار دستگاه های کارکرده، میزان ساعت کار موتور، سابقه تعمیرات، سلامت بوم، وضعیت سیم بکسل، نشتی سیستم هیدرولیک، عملکرد جک ها و اعتبار گواهی بازرسی اهمیت زیادی دارد. هزینه دستگاه تنها بخشی از مخارج بهره برداری است و هزینه سوخت، اپراتور، بیمه، تعمیرات، حمل، مجوز تردد و نصب وزنه های تعادل نیز باید محاسبه شود. در اجاره جرثقیل، ظرفیت، مدت زمان کار، محل پروژه، فاصله حمل، شیفت کاری و نیاز به تجهیزات جانبی بر نرخ نهایی اثر می گذارند.
مهم ترین عوامل موثر بر قیمت عبارتند از:
- ظرفیت اسمی و جدول بار دستگاه
- طول بوم اصلی و بوم کمکی
- نوع شاسی و تعداد محورها
- برند و کشور سازنده
- سال ساخت و میزان کارکرد
- وضعیت فنی و سوابق تعمیرات
- تجهیزات ایمنی و سامانه کنترل بار
- هزینه حمل و استقرار در پروژه
- قیمت قطعات یدکی و خدمات پس از فروش
- شرایط عرضه و تقاضای بازار ماشین آلات سنگین
چگونه بهترین جرثقیل متحرک را برای پروژه انتخاب کنیم؟
انتخاب بهترین جرثقیل متحرک باید با تهیه برنامه باربرداری و بررسی دقیق مشخصات پروژه آغاز شود. نخست باید وزن واقعی بار با احتساب متعلقات، قلاب، شگل، اسلینگ، اسپریدر بیم و سایر تجهیزات محاسبه شود. سپس شعاع کاری، ارتفاع قلاب، طول بوم مورد نیاز و مسیر حرکت بار مشخص می شود. ظرفیت اعلام شده روی جرثقیل معمولا مربوط به بهترین وضعیت دستگاه و کمترین شعاع است؛ بنابراین ظرفیت مورد نیاز باید از جدول بار و در شرایط واقعی پروژه استخراج شود.
شرایط زمین یکی دیگر از معیارهای اساسی است. سطح استقرار باید توان تحمل فشار جک ها یا زنجیرهای دستگاه را داشته باشد. وجود خاک دستی، کانال مدفون، زیرزمین، لوله های تاسیساتی و لبه گود می تواند خطر نشست یا واژگونی را افزایش دهد. رعایت اصول ایمنی جرثقیل متحرک نیز مستلزم بررسی سلامت فنی دستگاه، گواهی بازرسی، صلاحیت اپراتور، وضعیت سیم بکسل و قلاب، سرعت باد و فاصله بوم از خطوط برق است. در محیط های شهری باید محدودیت عرض خیابان، عبور ترافیک، خطوط برق، ساختمان های مجاور و شعاع گردش وزنه تعادل بررسی شود. در پروژه های خارج شهری، قابلیت حرکت در زمین ناهموار و دسترسی به سوخت و خدمات فنی اهمیت بیشتری دارد.
جرثقیل متحرک یکی از اصلی ترین تجهیزات اجرای پروژه های عمرانی و صنعتی است که امکان جابه جایی بارهای سنگین در نقاط مختلف کارگاه را فراهم می کند. مدل های کامیونی، کانتینر بر، راف ترین، آل ترین و زنجیری هرکدام برای شرایط مشخصی طراحی شده اند و انتخاب میان آن ها باید بر اساس وزن بار، شعاع کاری، ارتفاع، شرایط زمین و محدودیت های دسترسی انجام شود. ظرفیت اسمی دستگاه به تنهایی معیار مناسبی برای انتخاب نیست و جدول بار سازنده باید مبنای تصمیم گیری قرار گیرد.
هزینه خرید یا اجاره، زمان استقرار، حمل، سوخت، تعمیرات و خدمات فنی نیز در ارزیابی اقتصادی اهمیت دارند. در کنار این موارد، سلامت فنی دستگاه، صلاحیت اپراتور، مقاومت زمین، وضعیت پایه ها و اجرای برنامه باربرداری، عوامل اصلی حفظ ایمنی هستند. انتخاب مهندسی شده جرثقیل علاوه بر کاهش احتمال حادثه، از اتلاف زمان، افزایش هزینه و آسیب به بار یا تجهیزات پروژه جلوگیری می کند.
سوالات متداول
جرثقیل متحرک در پروژه های ساختمانی، صنعتی، معدنی، بندری، نیروگاهی، پل سازی و نصب تجهیزات سنگین استفاده می شود. انتخاب مدل دستگاه به وزن بار، ارتفاع نصب، شعاع کاری و شرایط زمین پروژه بستگی دارد.
جرثقیل کامیونی بیشتر برای تردد جاده ای و عملیات سبک تا متوسط مناسب است، اما آل ترین در جاده و زمین ناهموار عملکرد مطلوبی دارد. مدل آل ترین معمولا ظرفیت، تعداد محور و فناوری پیشرفته تری دارد و هزینه آن نیز بیشتر است.
ظرفیت مناسب باید با توجه به وزن کامل بار، شعاع عملیاتی، طول بوم، ارتفاع قلاب و وضعیت پایه ها از جدول بار تعیین شود. انتخاب جرثقیل تنها بر اساس ظرفیت اسمی می تواند خطر اضافه بار و واژگونی دستگاه را افزایش دهد.
نوع جرثقیل، ظرفیت، طول بوم، برند، سال ساخت، میزان کارکرد، سلامت فنی و تجهیزات ایمنی بر قیمت اثر می گذارند. هزینه حمل، استقرار، اپراتور، سوخت، تعمیرات و مدت اجاره نیز باید در برآورد نهایی لحاظ شود.
وزن بار، شعاع کاری، ارتفاع، مقاومت زمین، مسیر دسترسی، وضعیت آب و هوا و محدودیت های محیطی باید بررسی شوند. همچنین گواهی بازرسی دستگاه، صلاحیت اپراتور، جدول بار و برنامه ایمن باربرداری اهمیت زیادی دارند.
