استاندارد Nfpa 13 برای نصب سیستم های اسپرینکلر

سیستم اسپرینکلر خودکار یکی از موثرترین تجهیزات حفاظت فعال در برابر حریق است که با تشخیص افزایش دمای موضعی، آب را مستقیما در محدوده آتش سوزی تخلیه می کند. عملکرد صحیح این سیستم تنها به نصب چند آبپاش روی سقف محدود نمی شود؛ بلکه طبقه بندی خطر، مشخصات منبع آب، ظرفیت پمپ، آرایش لوله کشی، فاصله آبپاش ها، نوع سازه سقف و وجود موانع باید به صورت مهندسی بررسی شوند. استاندارد NFPA 13 چارچوب اصلی طراحی و نصب این شبکه را ارائه می کند تا آتش پیش از گسترش گسترده کنترل شود.

بخش قابل توجهی از هزینه اجرای شبکه اسپرینکلر به لوله های فولادی، اتصالات، ساپورت ها، شیرآلات و تجهیزات پمپاژ اختصاص دارد؛ بنابراین تغییرات قیمت آهن می تواند بر برآورد مالی پروژه اثر بگذارد. با این حال، کاهش قطر لوله، افزایش غیرمجاز فاصله آبپاش ها یا حذف تجهیزات کنترلی با هدف کاهش هزینه، ایمنی ساختمان را به خطر می اندازد. در ادامه این مقاله، مفهوم NFPA 13، طبقه بندی خطر، اجزای شبکه، انواع سیستم ها و ضوابط طراحی و نصب اسپرینکلر به صورت تخصصی بررسی می شود.

استاندارد NFPA 13 چیست؟

برای پاسخ دقیق به این پرسش که استاندارد NFPA 13 چیست، باید آن را مرجع فنی طراحی و نصب سیستم های اسپرینکلر خودکار دانست. این استاندارد توسط انجمن ملی حفاظت در برابر آتش آمریکا یا National Fire Protection Association تدوین شده و الزامات مربوط به انتخاب آبپاش، شبکه لوله کشی، منبع تامین آب، شیرهای کنترلی، ساپورت ها، محاسبات هیدرولیکی، حفاظت انبارها و آزمون های تحویل را مشخص می کند. هدف آن ایجاد یک شبکه هماهنگ است که بتواند آتش را در محدوده طراحی شده کنترل یا سرکوب کند.

در نحوه اجرای اسپرینکلر ابتدا کاربری و سطح خطر هر بخش ساختمان تعیین می شود. سپس نوع آبپاش، ضریب تخلیه K-Factor، دمای عملکرد، تراکم طراحی، مساحت ناحیه محاسباتی و مدت زمان تامین آب انتخاب می گردد. فشار و دبی مورد نیاز نیز باید با Hydraulic Calculation محاسبه شود. در این محاسبات، طول لوله، قطر داخلی، تعداد اتصالات، اختلاف ارتفاع و افت فشار شیرآلات در نظر گرفته می شوند. بنابراین استفاده از قطرهای تجربی بدون تحلیل هیدرولیکی، روش قابل اعتمادی برای طراحی شبکه نیست.

استاندارد NFPA 13 در ایران

در ایران، پاسخ به پرسش چه ساختمان هایی نیاز به اسپرینکلر دارند؟ تنها با مراجعه به NFPA 13 مشخص نمی شود. الزام نصب سیستم به کاربری ساختمان، ارتفاع، مساحت طبقات، تعداد زیرزمین ها، بار حریق، مسیرهای خروج، تعداد ساکنان و دستورالعمل سازمان آتش نشانی شهر محل پروژه وابسته است. NFPA 13 بیشتر نحوه طراحی و نصب سیستم را تعیین می کند، در حالی که مرجع دارای صلاحیت یا Authority Having Jurisdiction مشخص می کند اجرای اسپرینکلر در کدام ساختمان الزامی است.

ضوابط اسپرینکلر در پارکینگ نیز باید بر اساس بسته یا باز بودن پارکینگ، تعداد طبقات زیرزمین، شکل سقف، محل رمپ ها، سیستم تهویه و فضاهای جانبی بررسی شود. پارکینگ معمولی خودرو اغلب در گروه خطر معمولی طبقه دوم قرار می گیرد، اما تعمیرگاه، محل نگهداری مواد سوختی یا انبار قطعات ممکن است سطح خطر بالاتری داشته باشد. وجود تیرهای عمیق، کانال تهویه، سینی کابل و لوله های تاسیساتی می تواند الگوی تخلیه آب را مختل کند و نصب آبپاش های اضافی را ضروری سازد.

طبقه بندی ساختمان ها در NFPA 13 بر اساس میزان خطر آتش سوزی

طبقه بندی خطر در استاندارد NFPA 13 بر اساس عنوان کلی ساختمان انجام نمی شود؛ بلکه مقدار مواد قابل اشتعال، نرخ آزاد شدن حرارت، ارتفاع انبارش، شیوه چیدمان و نوع فعالیت هر فضا ارزیابی می شود. گروه های اصلی شامل خطر سبک Light Hazard، خطر معمولی گروه یک و دو Ordinary Hazard و خطر زیاد گروه یک و دو Extra Hazard هستند. انبارها نیز به دلیل تاثیر نوع کالا، بسته بندی، ارتفاع و نوع قفسه بندی، ضوابط جداگانه ای دارند.

در بررسی ضوابط آتش نشانی ساختمان در سال جدید باید توجه داشت که یک ساختمان می تواند شامل چند سطح خطر متفاوت باشد. فضای اداری ممکن است خطر سبک داشته باشد، اما پارکینگ، موتورخانه، آشپزخانه صنعتی یا انبار همان ساختمان در گروه دیگری قرار گیرد. سطح خطر بر تراکم تخلیه، مساحت طراحی، قطر لوله، ظرفیت پمپ و حجم مخزن اثر مستقیم دارد. انتخاب سطح خطر کمتر از واقعیت باعث کمبود آب در حریق و انتخاب بیش از حد آن موجب افزایش غیرضروری هزینه پروژه می شود.

اجزای اصلی سیستم اسپرینکلر طبق NFPA 13

سیستم اسپرینکلر از مجموعه ای از تجهیزات به هم پیوسته تشکیل می شود که هر کدام در انتقال، کنترل یا تخلیه آب نقش مشخصی دارند. نقص در هر جزء می تواند عملکرد کل شبکه را مختل کند.

• آبپاش یا Sprinkler: عنصر نهایی تخلیه آب است که بر اثر رسیدن دمای محیط به مقدار تعیین شده فعال می شود. انتخاب آن به نوع خطر، ارتفاع سقف، جهت نصب و شرایط محیطی بستگی دارد.
• شبکه لوله کشی: شامل رایزر، لوله اصلی، لوله فرعی و انشعابات منتهی به آبپاش ها است. قطر لوله ها باید بر اساس محاسبات هیدرولیکی تعیین شود.
• منبع تامین آب: مخزن، شبکه شهری یا ترکیبی از منابع می تواند آب مورد نیاز را تامین کند. منبع باید دبی و فشار طراحی را برای مدت لازم فراهم سازد.
• پمپ آتش نشانی: در شرایطی که فشار منبع کافی نیست، پمپ اصلی، پمپ رزرو و جوکی پمپ برای حفظ فشار شبکه استفاده می شوند.
• شیر کنترل اصلی: جریان آب ورودی به شبکه را قطع یا وصل می کند و باید در محل قابل دسترس، علامت گذاری شده و قابل نظارت نصب شود.
• شیر یک طرفه هشدار: از بازگشت آب جلوگیری می کند و عبور جریان ناشی از فعال شدن آبپاش را به سیستم هشدار انتقال می دهد.
• فلوسوئیچ و تجهیزات اعلام: حرکت آب در لوله را تشخیص می دهند و فرمان هشدار را به پنل اعلام حریق ارسال می کنند.
• اتصال آتش نشانی: Fire Department Connection امکان تزریق آب به شبکه توسط خودروهای آتش نشانی را در شرایط اضطراری فراهم می کند.
• ساپورت و مهاربند لرزه ای: وزن لوله و نیروهای ناشی از زلزله را کنترل می کند و مانع شکست یا جابجایی شبکه می شود.

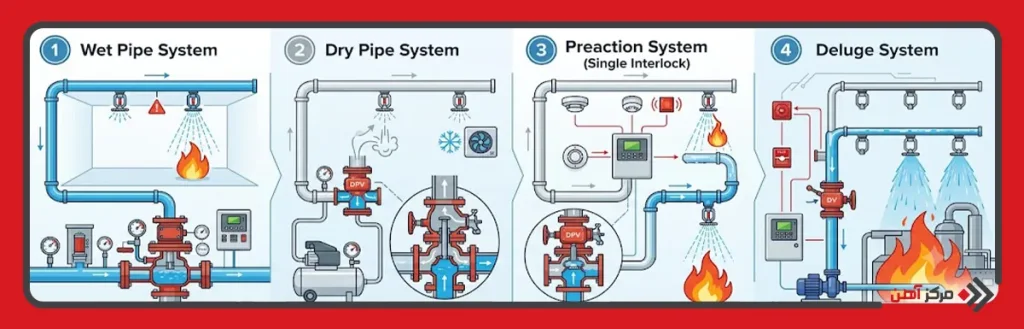

انواع سیستم های اسپرینکلر بر اساس NFPA 13

انتخاب نوع سیستم به دمای محیط، سرعت مورد نیاز برای تخلیه آب، احتمال یخ زدگی و ماهیت خطر بستگی دارد. هر سیستم منطق عملکرد و تجهیزات کنترلی مخصوص خود را دارد.

• سیستم تر Wet Pipe: لوله ها همیشه از آب پر هستند و با فعال شدن هر آبپاش، آب بلافاصله تخلیه می شود. این سیستم ساده ترین و قابل اعتمادترین گزینه برای محیط های بدون خطر یخ زدگی است.
• سیستم خشک Dry Pipe: لوله ها با هوای فشرده یا نیتروژن پر می شوند. با فعال شدن آبپاش، فشار هوا کاهش یافته و شیر خشک باز می شود. این سیستم برای سردخانه و فضاهای در معرض یخ زدگی مناسب است.
• سیستم پیش عملگر Preaction: ورود آب به شبکه به دریافت فرمان از سیستم تشخیص حریق وابسته است. این روش در مراکز داده، موزه ها و فضاهای حساس به تخلیه ناخواسته آب کاربرد دارد.
• سیستم سیلابی Deluge: تمام آبپاش ها باز هستند و با فعال شدن شیر سیلابی، آب به صورت همزمان از کل ناحیه تخلیه می شود. این سیستم برای خطرهای سریع الانتشار و بسیار شدید استفاده می شود.

الزامات طراحی سیستم اسپرینکلر بر اساس NFPA 13

طراحی شبکه باید بر پایه اطلاعات واقعی ساختمان انجام شود. هر تغییر در معماری، چیدمان کالا یا ارتفاع سقف می تواند محاسبات و جانمایی آبپاش ها را تغییر دهد.

• تعیین طبقه خطر: مقدار و نوع مواد سوختنی، فعالیت فضا و ارتفاع انبارش باید پیش از هر محاسبه مشخص شوند.
• انتخاب نوع آبپاش: آبپاش استاندارد، واکنش سریع، دیواری، مخفی، ایستاده یا آویز باید متناسب با محیط انتخاب شود.
• محاسبه تراکم و سطح طراحی: مقدار آب مورد نیاز در واحد سطح و مساحت ناحیه بحرانی بر اساس طبقه خطر تعیین می شود.
• محاسبات هیدرولیکی: فشار و دبی دورترین آبپاش ها باید با احتساب تمام افت های مسیر کنترل شود.
• ارزیابی منبع آب: دبی، فشار استاتیک، فشار باقیمانده و مدت تامین آب باید با نیاز طراحی مطابقت داشته باشند.
• بررسی سقف و موانع: تیرها، کانال ها، سینی کابل، چراغ ها و تجهیزات باید از نظر تاثیر بر توزیع آب تحلیل شوند.
• طراحی ساپورت ها: فاصله بست ها، نوع اتصال به سازه و مهاربندی جانبی باید با وزن و قطر لوله هماهنگ باشد.
• هماهنگی با سایر تاسیسات: نقشه اسپرینکلر باید با معماری، برق، تهویه و لوله کشی مکانیکی Clash Detection شود.

قوانین محل نصب اسپرینکلرها طبق NFPA 13

جانمایی آبپاش ها باید پوشش یکنواخت ایجاد کند و مسیر حرکت آب از آبپاش به سطح خطر بدون مانع باقی بماند. رعایت فاصله اسمی به تنهایی کافی نیست و هندسه واقعی سقف باید بررسی شود.

• فاصله بین آبپاش ها: فاصله مجاز به نوع آبپاش و طبقه خطر وابسته است و نباید از محدوده تایید شده سازنده فراتر رود.
• فاصله از دیوار: آبپاش نباید آن قدر به دیوار نزدیک یا دور باشد که بخشی از فضا خارج از سطح موثر پوشش قرار گیرد.
• فاصله دفلکتور از سقف: موقعیت Deflector نسبت به سقف باید مطابق نوع آبپاش و شکل سازه تعیین شود.
• نصب زیر موانع: کانال های عریض، سکوها و تجهیزات معلق ممکن است نیازمند آبپاش جداگانه در زیر خود باشند.
• فضاهای دارای تیر: عمق و فاصله تیرها بر نحوه تقسیم سقف و تعداد آبپاش ها تاثیر می گذارد.
• سقف های شیب دار: ارتفاع و جهت شیب می تواند بر تجمع حرارت و الگوی پاشش اثر بگذارد و باید در طراحی لحاظ شود.
• حفاظت آبپاش: در مکان های در معرض ضربه، استفاده از محافظ تایید شده ضروری است؛ اما محافظ نباید مانع پاشش آب شود.

محل های معاف از نصب اسپرینکلر طبق NFPA 13

حذف آبپاش تنها زمانی مجاز است که تمام شرایط تعریف شده برای فضای مورد نظر برقرار باشد و مرجع تایید کننده نیز آن را بپذیرد.

• فضاهای پنهان غیرقابل دسترس با ساختار کاملا غیرقابل احتراق
• شفت های عمودی مشخص و فاقد مواد قابل اشتعال
• اتاق های تجهیزات خاص که استفاده از آب در آنها خطر اضافی ایجاد می کند
• کمدها یا فضاهای بسیار کوچک واجد شرایط معافیت
• زیر برخی پیش آمدگی های خارجی با شرایط محدودکننده مشخص
• بعضی حمام ها و سرویس های کوچک در کاربری های مجاز
• اتاق های دارای سیستم اطفای جایگزین تایید شده
• فضای بالای سقف کاذب فاقد بار حریق و تجهیزات قابل اشتعال

اشتباهات رایج در طراحی نقشه سیستم اسپرینکلر طبق NFPA 13

بخش زیادی از مشکلات اجرایی نتیجه طراحی اولیه ناقص یا هماهنگ نبودن نقشه با شرایط واقعی پروژه است. اصلاح این خطاها پس از اجرای لوله کشی معمولا زمان بر و پرهزینه خواهد بود.

• طبقه بندی نادرست خطر: انتخاب خطر سبک برای پارکینگ، انبار یا فضای تولیدی باعث کاهش غیرمجاز تراکم طراحی و ظرفیت شبکه می شود.
• استفاده از فاصله گذاری ثابت: اعمال یک فاصله یکسان در تمام فضاها بدون توجه به نوع سقف، موانع و مشخصات آبپاش پوشش ناقص ایجاد می کند.
• نادیده گرفتن موانع پاشش: کانال، تیر، سینی کابل و چراغ های بزرگ ممکن است بخش مهمی از الگوی توزیع آب را مسدود کنند.
• انتخاب قطر لوله به صورت تجربی: قطرگذاری بدون محاسبات هیدرولیکی می تواند موجب افت فشار شدید در دورترین نقاط شبکه شود.
• بی توجهی به مشخصات آبپاش: تغییر برند یا مدل آبپاش بدون کنترل K-Factor، نوع پاسخ و محدودیت نصب ممکن است محاسبات را نامعتبر کند.
• عدم هماهنگی با معماری: تغییر سقف کاذب، پارتیشن بندی یا کاربری فضا پس از طراحی، محل آبپاش ها را از حالت استاندارد خارج می کند.
• طراحی نامناسب تخلیه شبکه خشک: باقی ماندن آب در لوله های سیستم خشک باعث خوردگی داخلی، یخ زدگی و تاخیر در عملکرد می شود.
• جانمایی نامناسب شیرهای کنترل: قرار دادن شیر در فضای قفل شده یا دور از دسترس، کنترل و تعمیر شبکه را دشوار می کند.
• حذف مهاربندی لرزه ای: وزن زیاد لوله های پر از آب در زلزله می تواند باعث شکست بست ها و از مدار خارج شدن سیستم شود.
• ثبت نکردن اطلاعات طراحی: نبود Design Data، پلاک مشخصات و نقشه چون ساخت، بهره برداری و بازرسی های دوره ای را با مشکل روبرو می کند.

استاندارد NFPA 13 یک دستورالعمل ساده برای تعیین فاصله آبپاش ها نیست، بلکه نظامی جامع برای طبقه بندی خطر، محاسبه تقاضای آب، انتخاب تجهیزات، جانمایی آبپاش، طراحی لوله کشی و کنترل کیفیت اجرا است. پاسخ به این پرسش که NFPA 13 چیست زمانی کامل خواهد بود که ارتباط میان خطر واقعی فضا، منبع آب، محاسبات هیدرولیکی و شرایط معماری درک شود. اجرای موفق سیستم نیازمند همکاری طراح حریق، معمار، مهندس سازه، طراح تاسیسات و مرجع آتش نشانی است تا شبکه در زمان حادثه، آب را با فشار و دبی کافی به محل مناسب برساند.
