پین و گوه یکی از ساده ترین اما پرکاربردترین ابزارهای اتصال در صنعت قالب بندی بتن و ساختمان سازی است. این ابزار از دو بخش اصلی یعنی پین و گوه تشکیل شده که در کنار هم یک سیستم قفل شونده ایجاد می کنند. تولید کننده پین و گوه با استفاده از دستگاه تولید پین و گوه مدل های مختلفی را روانه بازار می کند تا نیاز پروژه های متنوع برآورده شود. اهمیت این ابزار زمانی بیشتر می شود که بدانیم در پروژه های بزرگ عمرانی عواملی مانند قیمت آهن تاثیر مستقیمی بر انتخاب تجهیزات دارند و استفاده از پین و گوه می تواند باعث کاهش مصرف مصالح و هزینه های اضافی گردد.
کاربرد پین و گوه تنها به پروژه های بزرگ محدود نمی شود بلکه در کارهای کوچک تر مانند پین و گوه سرامیک یا پین و گوه کاشی کاری نیز مشاهده می شود. علاوه بر این وزن پین و گوه قالب بندی و حتی وزن هر جفت پین و گوه از موارد مهمی است که در انتخاب آنها باید در نظر گرفته شود. از آنجا که ایمنی در ساختمان سازی بسیار مهم است، مهندسان همیشه هنگام انتخاب سیستم اتصال، مقاومت، وزن و طول عمر ابزار را بررسی می کنند. در چنین شرایطی آگاهی از قیمت قالب بتن نیز برای برآورد دقیق هزینه ها اهمیت زیادی دارد و انتخاب پین و گوه مناسب می تواند هزینه ها را به میزان قابل توجهی کاهش دهد. در ادامه این مطلب با جزییات بیشتری به شما خواهیم گفت پین و گوه چیست؟
پین و گوه یک ابزار اتصال ساده است که از دو قطعه مکمل تشکیل می شود. پین به شکل استوانه یا میله فلزی طراحی شده و در سوراخ قالب یا قطعات قرار می گیرد. سپس گوه که شکلی مخروطی یا ذوزنقه ای دارد، کنار پین جا زده می شود و با ضربه محکم اتصال را قفل می کند. نتیجه این ترکیب یک اتصال سریع، ایمن و قابل باز شدن است.
این سیستم بیشتر در قالب بندی بتن به کار می رود اما تنها محدود به آن نیست. در صنایع دیگر مثل کاشی کاری و سرامیک نیز مدل های مخصوصی مثل پین و گوه سرامیک یا پین و گوه کاشی استفاده می شود. حتی نمونه های سبک تر مانند پین و گوه پلاستیکی برای کارهای موقت یا کوچک به کار می روند. در پروژه های بزرگ ساختمان سازی انتخاب نوع درست اهمیت زیادی دارد چون فشار بتن تازه بسیار زیاد است و فقط پین و گوه فلزی می تواند چنین فشاری را تحمل کند.
کاربرد پین و گوه باعث شده سرعت کار نسبت به روش های قدیمی بیشتر شود. نصب آن تنها با چند ضربه انجام می شود و نیاز به ابزار پیچیده نیست. این ویژگی یکی از دلایل محبوبیت پین و گوه قالب بندی است. در کنار این ابزار، قطعات دیگری هم وجود دارند اما نقش پین و گوه در استحکام و قفل شدن اتصالات بسیار پررنگ است. به همین دلیل مقایسه آن با براکت قالب بندی نشان می دهد که پین و گوه بیشتر وظیفه اتصال و قفل کردن را دارد در حالی که براکت بیشتر نقش نگهدارنده یا تکیه گاه را ایفا می کند.

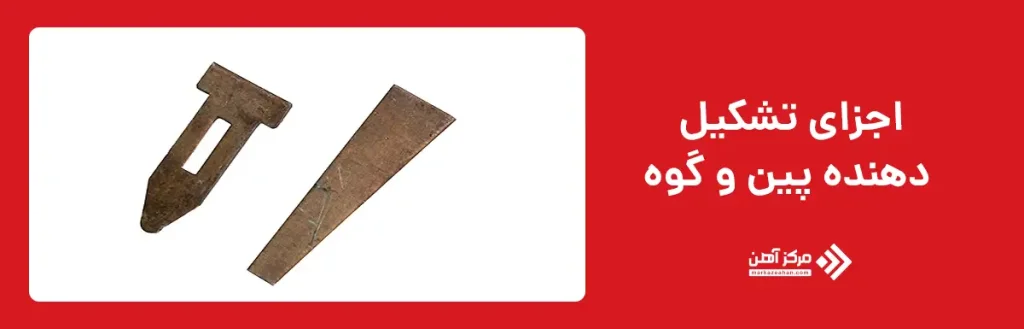

سیستم پین و گوه از دو بخش اصلی تشکیل شده است که هر کدام نقش متفاوت اما مکملی در ایجاد اتصال ایفا می کنند. این دو بخش شامل پین و گوه هستند. شناخت دقیق اجزای تشکیل دهنده پین و گوه به شما کمک می کند تا کاربرد پین و گوه در قالب بندی، ساختمان سازی، کاشی کاری یا حتی صنایع دیگر را بهتر درک کنید. همچنین آشنایی با ویژگی های هر جزء باعث می شود هنگام خرید پین و گوه یا انتخاب نوع مناسب برای پروژه، تصمیم درست تری بگیرید.
جدول زیر کمک می کند تا در یک نگاه تفاوت بین پین و گوه را درک کنید و هنگام خرید پین و گوه یا انتخاب نوع مناسب برای پروژه (از قالب بندی بتن گرفته تا سرامیک و کاشی کاری) تصمیم دقیق تری بگیرید.
| جزء | شکل ظاهری | جنس رایج | کاربرد اصلی | نکات مهم | نمونه های مرتبط |
|---|---|---|---|---|---|
| پین | میله یا استوانه صاف یا سوراخ دار | فلزی (فولادی، گالوانیزه)، پلاستیکی، چوبی | عبور از سوراخ قالب و نگه داشتن جای گوه | باید قطر و طول متناسب با قالب داشته باشد، مقاومت در برابر فشار مهم است | پین و گوه فلزی، پین و گوه پلاستیکی، پین و گوه سرامیک |
| گوه | قطعه ذوزنقه ای یا مخروطی با سطح شیبدار | فلزی (فولادی یا چدنی)، پلاستیکی، آلومینیومی | قفل کردن اتصال با فشار جانبی روی پین | زاویه و ضخامت باید استاندارد باشد تا اتصال شل نشود، وزن هر جفت پین و گوه وابسته به ابعاد گوه است | گوه فلزی قالب بتن، پین و گوه کاشی، پین و گوه قالب بندی |
پین در واقع یک میله یا قطعه فلزی، پلاستیکی یا حتی چوبی استوانه ای شکل است که به عنوان نگه دارنده اصلی عمل می کند. در سیستم پین و گوه قالب بندی، پین از سوراخ های تعبیه شده روی پانل ها یا قطعات عبور می کند و پایه لازم برای قرار گرفتن گوه را فراهم می آورد. جنس پین معمولا فلزی است زیرا باید در برابر فشار بتن و وزن بالای قالب ها مقاومت کند. به همین دلیل پین و گوه فلزی پرکاربردترین گزینه در پروژه های بزرگ محسوب می شود.

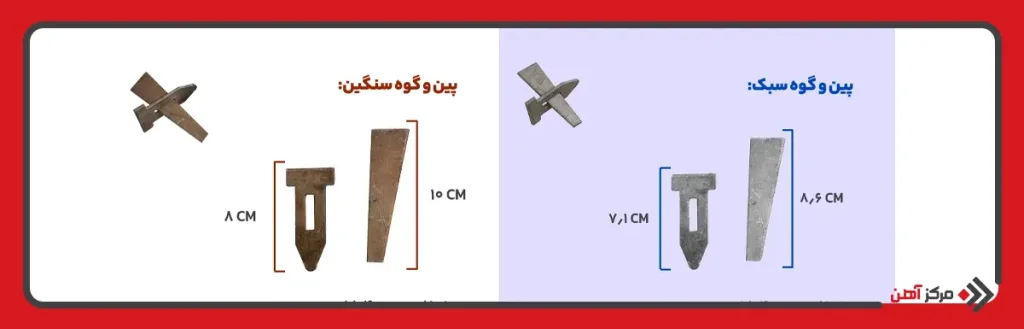

ابعاد و وزن پین با توجه به نوع پروژه متفاوت است. مثلا وزن پین و گوه قالب بندی در مدل های فلزی بیشتر بوده و برای قالب های سنگین بتن استفاده می شود، در حالی که پین های سبک تر برای پروژه های کوچک تر یا کارهای موقت کاربرد دارند. تولید کننده پین و گوه معمولا مدل های مختلفی را بر اساس ضخامت، قطر و طول پین عرضه می کند تا متناسب با نیاز مصرف کننده باشد. حتی دستگاه های خاصی برای تولید این قطعات وجود دارد؛ مثل دستگاه تولید پین و گوه و دستگاه ساخت پین و گوه که قادرند با دقت بالا تعداد زیادی پین یکسان تولید کنند.
پین ها می توانند ساده یا دارای سوراخ و زبانه باشند. مدل های سوراخ دار برای راحتی در نصب و افزایش استحکام اتصال طراحی می شوند. علاوه بر این در برخی صنایع خاص مثل پین و گوه سرامیک یا پین و گوه کاشی، پین ها از جنس پلاستیک مقاوم ساخته می شوند تا هم سبک باشند و هم در برابر رطوبت یا مواد شیمیایی مقاومت کافی داشته باشند
گوه دومین بخش اصلی این سیستم است که معمولا به شکل قطعه ای ذوزنقه ای یا مخروطی طراحی می شود. وظیفه گوه ایجاد فشار جانبی روی پین و قفل کردن اتصال است. هنگامی که پین درون سوراخ قرار می گیرد، گوه از کنار آن وارد شده و با چند ضربه کوچک چکش در جای خود محکم می شود. این مکانیزم باعث می شود اتصال بدون نیاز به رزوه یا پیچ و مهره ایجاد شود و سرعت کار در پروژه های قالب بندی بسیار افزایش یابد.
جنس گوه نیز مانند پین اهمیت زیادی دارد. در پروژه های سنگین معمولا از گوه فلزی استفاده می شود که در برابر ضربه و فشار مقاوم است. در موارد سبک تر یا موقت، پین و گوه پلاستیکی یا ترکیبی کاربرد دارد. به همین دلیل در بازار شاهد انواع مختلفی از گوه ها هستیم که هر کدام متناسب با کاربرد طراحی شده اند.
وزن هر جفت پین و گوه به طور مستقیم با جنس و ابعاد گوه مرتبط است. در پروژه هایی که قالب فلزی سنگین استفاده می شود، معمولا گوه های فولادی سنگین تر انتخاب می شوند تا اتصال پایدارتر باشد. در مقابل، در کارهایی مانند کاشی کاری یا استفاده در قالب های سبک، گوه های پلاستیکی یا آلومینیومی سبک تر مناسب تر هستند.
فرآیند تولید گوه ها معمولا با استفاده از دستگاه های پرس و برش انجام می شود و در برخی موارد، برای افزایش دوام و جلوگیری از زنگ زدگی، پوشش های خاصی مانند رنگ صنعتی یا گالوانیزه روی آنها اعمال می شود. در تولیدی پین و گوه، کنترل کیفیت گوه بسیار مهم است زیرا کوچک ترین انحراف در زاویه یا ضخامت آن می تواند باعث شل شدن اتصال شود.
در نهایت باید گفت گوه همان قطعه ای است که استحکام نهایی سیستم را تضمین می کند. بدون وجود گوه، پین به تنهایی توانایی ایجاد یک اتصال پایدار را ندارد. بنابراین ترکیب این دو بخش است که باعث شده کاربرد پین و گوه در صنایع مختلف گسترده و حیاتی باشد.
قبل از معرفی انواع پین و گوه باید بدانیم که چرا اصلا مدل های مختلفی از این ابزار ساخته می شود. دلیل اصلی تفاوت در جنس، وزن، مقاومت و کاربرد پین و گوه است. مثلا در پروژه های بزرگ ساختمانی که قالب بندی بتن انجام می شود، فشار بتن بسیار زیاد است و به همین دلیل باید از پین و گوه فلزی استفاده شود. اما در کارهای سبک تر مثل پین و گوه سرامیک یا پین و گوه کاشی، نیاز به مدل های پلاستیکی یا کوچک تر وجود دارد. حتی در صنایع چوبی هم نوع چوبی این ابزار کاربرد دارد. بنابراین تولید کننده پین و گوه مجبور است بر اساس نیاز بازار، مدل های مختلف را با دستگاه تولید پین و گوه یا دستگاه ساخت پین و گوه عرضه کند.
| نوع پین و گوه | جنس رایج | وزن | کاربرد اصلی | نمونه های مرتبط |
|---|---|---|---|---|
| پین و گوه فلزی | فولاد، آهن، چدن | زیاد | قالب بندی بتن، پروژه های سنگین، قالب های فلزی | پین گوه قالب بتن، پین و گوه قالب فلزی |
| پین و گوه چوبی | چوب سخت یا نرم | سبک | صنایع چوبی، مونتاژ موقت، کارگاه های نجاری | پین و گوه چوبی نجاری |
| پین و گوه ترکیبی | ترکیب فلز و پلاستیک یا فلز و چوب | متوسط | پروژه های نیمه سنگین و چندمنظوره | پین و گوه پلاستیکی، پین و گوه سرامیک، پین و گوه کاشی |
پین و گوه فلزی پرکاربردترین نوع این ابزار است و بیشتر در پروژه های عمرانی و سنگین مثل قالب بندی بتن استفاده می شود. این مدل از فولاد یا آهن ساخته می شود و به دلیل مقاومت بسیار بالا در برابر فشار و ضربه، انتخاب اول مهندسان در پروژه های ساختمان سازی محسوب می شود. پین گوه قالب بتن معمولا به صورت فلزی تولید می شود تا بتواند بار ناشی از بتن تازه را تحمل کند.
البته وزن پین و گوه فلزی نسبت به سایر مدل ها بیشتر است، اما همین موضوع نشان دهنده استحکام و دوام بالای آن است. عمر طولانی، قابلیت استفاده چندین باره و مقاومت در برابر شرایط سخت محیطی از دیگر ویژگی های آن است. تولیدی پین و گوه برای این مدل ها از دستگاه تولید پین و گوه صنعتی استفاده می کند تا تلرانس و کیفیت ابعاد دقیق باشد.

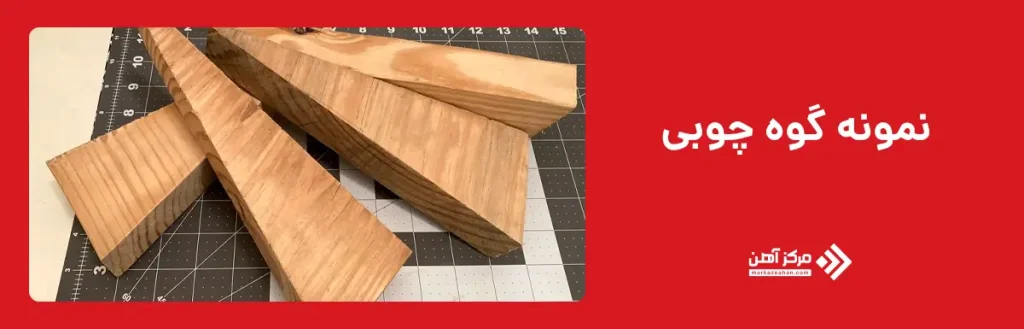

این نوع بیشتر در صنایع چوبی، کارگاه های نجاری و اتصالات سبک به کار می رود. پین و گوه چوبی به دلیل وزن سبک و قیمت پایین، انتخابی مناسب برای کارهای ساده و موقت است. به عنوان مثال در مونتاژ موقت قطعات چوبی یا ثابت نگه داشتن بخشی از کار، این ابزار کمک کننده است.
اما باید توجه داشت که مقاومت آن در برابر رطوبت و فشار بالا محدود است. در محیط های مرطوب یا پروژه های سنگین به راحتی آسیب می بیند. به همین دلیل استفاده از این نوع بیشتر در کارهای سبک یا صنایع داخلی رواج دارد و برای قالب بندی بتن مناسب نیست.
پین و گوه ترکیبی از ترکیب دو ماده مثل فلز و پلاستیک یا فلز و چوب ساخته می شود. هدف از این ترکیب، دستیابی به تعادل بین مقاومت و سبکی است. این مدل در پروژه هایی کاربرد دارد که نیاز به ابزار مقاوم اما نه چندان سنگین وجود دارد.
برای مثال در پین و گوه پلاستیکی، بخش پین می تواند فلزی باشد و گوه از جنس پلاستیک ساخته شود تا نصب آسان تر و وزن هر جفت پین و گوه سبک تر باشد. همچنین در برخی پروژه های متوسط، از پین فلزی همراه با گوه آلومینیومی استفاده می شود تا علاوه بر استحکام، حمل و نقل ساده تر گردد. این مدل ها معمولا با دستگاه ساخت پین و گوه خاص تولید می شوند که امکان ترکیب مواد مختلف را فراهم می کند.
پین و گوه در ظاهر ابزاری ساده است، اما در عمل یکی از مهم ترین اجزای اتصال در پروژه های عمرانی، صنعتی و حتی کارهای سبک روزمره محسوب می شود. دلیل اصلی کاربرد گسترده آن، سرعت نصب بالا، سهولت استفاده و قابلیت ایجاد یک اتصال محکم و ایمن است. کاربرد پین و گوه تنها محدود به قالب بندی بتن نیست، بلکه در زمینه های مختلفی از جمله کاشی کاری، سرامیک کاری، صنایع چوبی و پروژه های موقت ساختمانی نیز دیده می شود.
پین و گوه قالب بندی

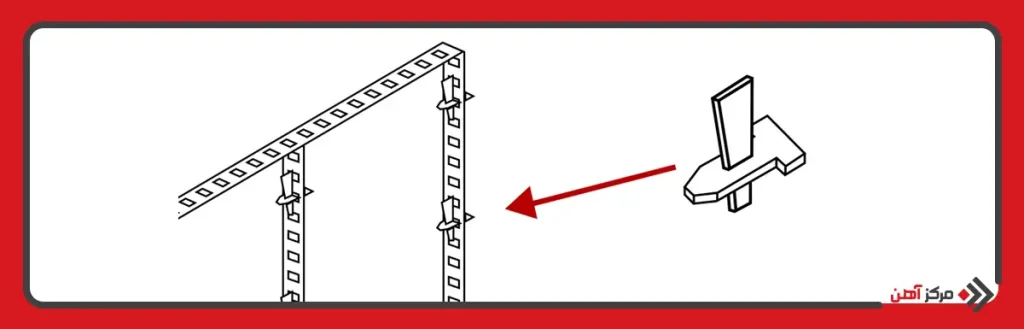

اصلی ترین زمینه استفاده از پین و گوه، قالب بندی بتن است. در این روش، پانل های فلزی یا چوبی برای شکل دادن به بتن تازه کنار هم قرار می گیرند. اتصال این پانل ها باید بسیار محکم و در عین حال قابل باز شدن باشد. پین وارد سوراخ های قالب می شود و گوه با چند ضربه اتصال را قفل می کند. استفاده از پین و گوه قالب فلزی در پروژه های سنگین رایج است چون فشار بتن تازه بسیار زیاد است و تنها فلز می تواند چنین نیرویی را تحمل کند. در این شرایط حتی وزن پین و گوه قالب بندی هم اهمیت دارد، چون حمل و نصب باید به راحتی انجام شود.

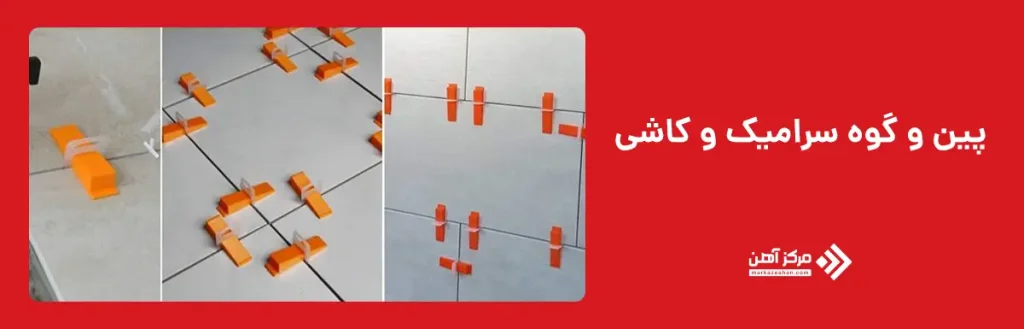

پین و گوه سرامیک و کاشی
در پروژه های کوچک تر مثل سرامیک کاری و کاشی کاری نیز پین و گوه استفاده می شود. این مدل ها بیشتر از جنس پلاستیک یا ترکیبی هستند و با نام هایی مثل پین و گوه سرامیک یا پین و گوه کاشی شناخته می شوند. هدف در اینجا ایجاد فاصله یکسان بین کاشی ها و ثابت نگه داشتن آنها تا زمان خشک شدن چسب است. به همین دلیل در بازار نمونه های کوچک تر و سبک تر وجود دارد که به آنها پین و گوه پلاستیکی هم گفته می شود.
صنایع چوبی و اتصالات سبک
کاربرد دیگر پین و گوه در صنایع چوبی و کارگاه های نجاری است. در این صنایع، پین و گوه چوبی یا پلاستیکی به کار می رود تا قطعات چوبی هنگام مونتاژ در جای خود ثابت بمانند. این مدل ها وزن سبکی دارند و برای اتصالات موقت بسیار مناسب هستند.
استفاده صنعتی و تولیدی
در بخش تولید صنعتی، به ویژه کارخانه های تولیدی پین و گوه، از دستگاه های تخصصی مثل دستگاه تولید پین و گوه، دستگاه ساخت پین و گوه و حتی دستگاه شمارش پین و گوه استفاده می شود تا قطعات استاندارد و دقیق تولید شوند. این تولیدات در پروژه های بزرگ عمرانی و ساختمان سازی به کار می روند. حتی مشخصاتی مثل نحوه تولید پین و گوه یا وزن هر جفت پین و گوه نیز از دید مهندسان مهم است، چون این عوامل روی برآورد هزینه و ایمنی تاثیر مستقیم دارند.

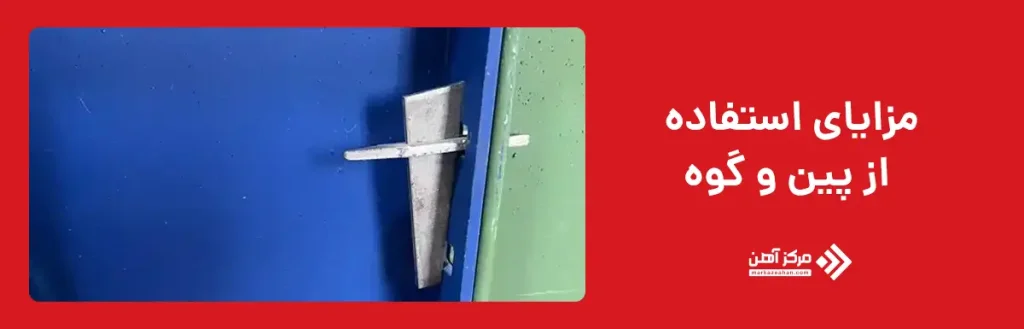

در هر پروژه عمرانی یا صنعتی، انتخاب روش اتصال اهمیت زیادی دارد زیرا استحکام سازه و سرعت پیشرفت کار به آن وابسته است. پین و گوه به عنوان یک ابزار مکانیکی ساده، توانسته جایگزین مناسبی برای بسیاری از روش های سنتی شود. این سیستم علاوه بر اینکه مراحل نصب را ساده تر می کند، انعطاف پذیری بالایی نیز در انواع پروژه ها دارد. از قالب بندی بتن گرفته تا کاشی کاری و حتی صنایع چوبی، کاربرد پین و گوه نشان داده که می توان با هزینه کمتر و ایمنی بیشتر به نتایج بهتری دست یافت. همین موضوع باعث شده است خرید پین و گوه یکی از انتخاب های اصلی پیمانکاران و فعالان حوزه ساختمان سازی باشد.
قابلیت استفاده چند باره
پس از هر پروژه می توان پین و گوه را جمع آوری کرده و دوباره در پروژه های بعدی استفاده کرد. همین امر باعث صرفه جویی در هزینه ها می شود.
استحکام و ایمنی بالا
طراحی گوه به گونه ای است که با فشار وارد شده روی پین، اتصال محکم و ایمنی شکل می گیرد. این موضوع به ویژه در پین و گوه قالب فلزی اهمیت زیادی دارد.
تنوع در مدل ها
وجود انواعی مثل پین و گوه پلاستیکی برای کارهای سبک، پین و گوه سرامیک برای کاشی کاری و مدل های فلزی برای پروژه های سنگین، باعث شده انتخاب متناسب با هر نیاز امکان پذیر باشد.
وزن و ابعاد متنوع
بسته به نوع پروژه، می توان از مدل های سبک یا سنگین استفاده کرد. برای مثال وزن هر جفت پین و گوه در مدل های فلزی بیشتر است اما در عوض مقاومت بالاتری هم دارد.
با وجود تمام مزایا، باید توجه داشت که پین و گوه نیز مانند هر ابزار دیگری محدودیت ها و معایبی دارد. شناخت این معایب کمک می کند تا در زمان خرید پین و گوه یا انتخاب مدل مناسب برای پروژه های مختلف، تصمیم دقیق تری گرفته شود. در واقع در کنار کاربرد گسترده این ابزار در قالب بندی بتن، کاشی کاری و حتی صنایع چوبی، باید نقاط ضعف آن را هم در نظر داشت تا بتوان با انتخاب درست (فلزی، پلاستیکی یا ترکیبی) بهره وری بیشتری به دست آورد.
مهم ترین معایب استفاده از پین و گوه
نیاز به دقت در نصب
اگر پین به طور کامل در سوراخ قرار نگیرد یا گوه به درستی کوبیده نشود، اتصال به اندازه کافی محکم نخواهد بود و احتمال شل شدن وجود دارد.
احتمال گم شدن قطعات
به دلیل کوچک بودن اندازه، در پروژه های بزرگ ساختمانی ممکن است پین یا گوه به راحتی گم شود و این مسئله باعث وقفه در کار شود.
وزن بالا در مدل های فلزی
در پین گوه فلزی، وزن بیشتر باعث سختی در حمل و جابجایی می شود، مخصوصا وقتی تعداد زیادی از آنها مورد نیاز باشد.
محدودیت مقاومت در مدل های سبک
نمونه های پین و گوه پلاستیکی یا چوبی در برابر فشارهای زیاد مقاوم نیستند و تنها برای پروژه های سبک یا موقت مناسب هستند.
نیاز به ابزار ضربه
برای نصب گوه معمولا باید از چکش یا ابزار مشابه استفاده کرد. در برخی پروژه ها این موضوع می تواند زمان بر باشد یا به دقت بالاتری نیاز داشته باشد.
جمع بندی
در این مقاله فهمیدیم پین و گوه چیست؛ این سیستم اتصال مکانیکی با ترکیب یک پین و یک گوه، امکان قفل شدن سریع و ایمن را فراهم می کند. از پین و گوه قالب بندی در پروژه های سنگین گرفته تا مدل های سبک مثل پین و گوه کاشی کاری و پین گوه سرامیک، همه نشان می دهند که این ابزار جایگاهی ویژه در ساختمان سازی و صنایع دیگر دارد. سرعت نصب، ایمنی بالا و قابلیت استفاده مجدد باعث شده است که پیمانکاران و مهندسان همیشه پین و گوه را در اولویت انتخاب خود قرار دهند.
شرکت های مختلف به عنوان تولیدی پین و گوه فعالیت می کنند و با بهره گیری از فناوری های نوین، محصولات استانداردی به بازار عرضه می کنند. در خطوط تولید صنعتی از دستگاه های پیشرفته ای مانند دستگاه تولید پین و گوه و دستگاه ساخت پین و گوه استفاده می شود تا قطعات با کیفیت یکنواخت ساخته شوند. همچنین برای سهولت در بسته بندی و کنترل تعداد، دستگاه شمارش پین و گوه نقش مهمی ایفا می کند. بررسی نحوه تولید پین و گوه و حتی مشاهده نمونه ها و عکس پین و گوه به خریداران کمک می کند تا انتخابی دقیق تر داشته باشند.
در پروژه های سنگین، استفاده از مدل هایی مانند پین گوه فلزی و پین گوه قالب بتن متداول است زیرا این ابزارها تحمل فشار بیشتری دارند. توجه به جزئیاتی مانند وزن پین و گوه و وزن هر جفت پین و گوه در برآورد هزینه ها و سهولت حمل اهمیت بالایی دارد. در نهایت می توان گفت آشنایی با انواع، کاربردها و ویژگی های پین و گوه باعث می شود انتخاب آگاهانه تری در زمان خرید پین و گوه داشته باشید و با صرف هزینه ای معقول، ایمنی و کیفیت پروژه خود را تضمین کنید.
سوالات متداول
پین یک قطعه استوانه ای و گوه یک قطعه ذوزنقه ای است که با ورود در کنار هم، اتصال محکم و قفل شونده ایجاد می کنند.
پین و گوه فلزی برای قالب بندی بتن و پروژه های سنگین استفاده می شود، در حالی که مدل چوبی بیشتر در صنایع نجاری و کارهای سبک کاربرد دارد.
این ابزار در قالب بندی بتن، اتصال پانل های فلزی و تثبیت قطعات مختلف مورد استفاده قرار می گیرد.
بله، به دلیل نصب سریع و باز شدن آسان، برای اتصالات موقت بهترین گزینه محسوب می شود.
پین باید به طور کامل در سوراخ قرار گیرد و گوه با ضربه محکم در جای خود قفل شود تا اتصال ایمن باشد.
سرعت نصب بالاتر، هزینه کمتر و سهولت استفاده از مزایای اصلی پین و گوه در مقایسه با پیچ و مهره است.
در کارگاه های نجاری برای اتصال موقت و ثابت نگه داشتن قطعات چوبی هنگام مونتاژ به کار می رود.
بسته به جنس و نحوه استفاده، می تواند از چند ماه تا چند سال دوام داشته باشد.
