درب پیوت چیست؟ معرفی انواع، کاربردها و نکات مهم انتخاب

درب پیوت یکی از سیستم های مدرن بازشو در معماری است که به جای تکیه بر لولاهای جانبی متداول، حول یک محور عمودی مشخص در بالا و پایین لنگه حرکت می کند. این ساختار امکان طراحی درهای عریض، مرتفع و سنگین را فراهم می کند و به همین دلیل در ورودی ویلاها، لابی ها، ساختمان های اداری و معماری مینیمال کاربرد زیادی دارد. انتخاب این درب فقط به ظاهر آن محدود نیست و باید وزن لنگه، محل محور، زیرسازی کف و سقف، نوع Pivot Hinge، آب بندی، قفل، شرایط اقلیمی و ابعاد بازشو همزمان بررسی شوند. در مدل های فولادی، هزینه پروفیل و ورق و در نتیجه قیمت آهن نیز می تواند بر هزینه ساخت اثر بگذارد. اگر می خواهید بدانید درب پیوت چیست، چه متریالی برای آن مناسب تر است، ابعاد درب پیوت چگونه تعیین می شود و هنگام خرید درب پیوت چه نکاتی اهمیت دارد، ادامه مقاله را بخوانید.

درب پیوت چیست؟

درب پیوت یا Pivot Door دری است که محور دوران آن الزاما روی لبه جانبی لنگه قرار ندارد و با یک Pivot Hinge در پایین و یک Top Pivot در بالا به کف و سقف یا چهارچوب متصل می شود. در این سیستم، وزن لنگه عمدتا از طریق مجموعه محور پایین به زیرسازی منتقل می شود و محور بالا راستای حرکت را تثبیت می کند. با عقب بردن Pivot Point از لبه، هنگام باز شدن یک بخش بزرگ و یک بخش کوچک از لنگه در دو طرف محور حرکت می کنند. همین ویژگی باعث می شود طراح بتواند محل چرخش، عرض مفید عبور و جلوه بصری درب را متفاوت از درب لولایی معمولی تعریف کند. درب پیوت به انگلیسی Pivot Door نوشته می شود و در مشخصات یراق آن اصطلاحاتی مانند Door Weight، Door Width، Hold Position و Self-closing کاربرد دارند.

در طراحی این درب، صرف دانستن حداقل عرض درب ورودی ساختمان کافی نیست؛ زیرا قسمتی از لنگه در سمت کوتاه محور قرار می گیرد و ممکن است از عرض مفید عبور بکاهد. در مبحث چهارم مقررات ملی ساختمان، برای در اصلی حداقل پهنای مفید 0.90 متر ذکر شده است، بنابراین در پروژه های ورودی باید عرض خالص پس از نصب و همچنین ضوابط مسیر خروج کنترل شود. از نظر مکانیکی نیز وزن تنها معیار انتخاب یراق نیست. هرچه لنگه عریض تر و مرکز جرم از محور دورتر باشد، لنگر بیشتری به Pivot System وارد می شود. در نتیجه ساخت درب پیوت باید از ابتدا بر پایه وزن، عرض، فاصله محور و ظرفیت یراق طراحی شود، نه اینکه ابتدا لنگه ساخته و سپس برای آن مکانیزم انتخاب شود.

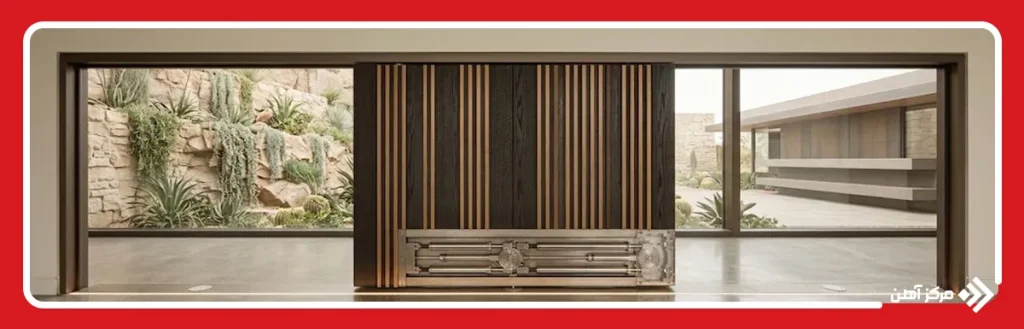

مشخصات فنی درب پیوت

مشخصات فنی درب پیوت مجموعه ای از پارامترهای معماری و مکانیکی است که پیش از سفارش یراق باید تعیین شوند. برخلاف ساخت درب ریلی آهنی که ریل، چرخ و حرکت خطی اجزای اصلی آن هستند، در درب پیوت محور دوران، سختی لنگه و انتقال بار به کف و سقف اهمیت بیشتری دارند. مهم ترین مشخصات عبارتند از:

• محور چرخش: Pivot Point می تواند نزدیک لبه یا با فاصله بیشتری از آن قرار گیرد و محل آن بر عرض مفید عبور، شعاع گردش و نیروی وارد بر یراق اثر می گذارد.
• وزن لنگه: وزن شیشه، روکش، پروفیل، قفل، دستگیره و تجهیزات باید در محاسبه نهایی لحاظ شود تا ظرفیت یراق کمتر از بار واقعی نباشد.
• عرض و ارتفاع: ابعاد درب پیوت باید با ظرفیت سیستم محور، سختی قاب، امکان حمل، فضای گردش و اندازه بازشو هماهنگ باشند.
• ضخامت لنگه: ضخامت باید فضای کافی برای نصب مکانیزم، صفحات تقویتی و قفل فراهم کند و در عین حال از پیچش لنگه جلوگیری شود.
• نوع عملکرد: سیستم می تواند Single Acting، Double Acting، Free Swing یا Self-closing باشد و انتخاب آن به جهت حرکت و نوع کاربری بستگی دارد.
• کنترل حرکت: در برخی یراق ها قابلیت Hold Position، Damper Control یا Speed Control برای توقف یا کنترل سرعت حرکت وجود دارد.
• زیرسازی کف: محل نصب محور پایین باید توان تحمل بار قائم و نیروهای ناشی از دوران را داشته باشد و پیش از نازک کاری مشخص شود.
• اتصال بالا: Top Pivot باید به عضو مقاوم یا چهارچوب مناسب متصل شود و اتصال آن به سقف کاذب برای درهای سنگین قابل اتکا نیست.
• لقی اجرایی: فاصله بالا، پایین و طرفین باید با نوع یراق، میزان خمش لنگه، کف سازی و انبساط متریال هماهنگ شود.
• آب بندی: در فضای خارجی، Threshold، Drop Seal و نوارهای درزبندی باید متناسب با باران، باد و اختلاف فشار طراحی شوند.
• قفل و برق رسانی: قفل مکانیکی یا برقی، کارت خوان و کابل کشی باید قبل از تولید جانمایی شوند تا با محور تداخل نداشته باشند.
• سرویس پذیری: امکان رگلاژ، دسترسی به پیچ های تنظیم و تعویض قطعات باید پس از نصب نیز حفظ شود.

کاربرد درب پیوت در ساختمان

کاربرد درب پیوت زمانی منطقی است که پروژه به لنگه بزرگ، بازشوی شاخص، سطح یکپارچه با دیوار یا حرکت متفاوت از درب لولایی نیاز داشته باشد. اجرای درب پیوت باید با میزان تردد، شرایط محیطی و الزامات خروج هماهنگ شود. کاربردهای رایج عبارتند از:

• ورودی اصلی ویلا و خانه های لوکس
• لابی ساختمان های مسکونی و اداری
• ورودی دفتر مدیریت و اتاق جلسات
• جداکننده فضاهای داخلی بزرگ
• ورودی گالری، شوروم و فروشگاه
• درب تراس یا حیاط در صورت طراحی مناسب آب بندی
• پنل چرخان مخفی یا Secret Door
• دیوار متحرک یا Pivoting Wall
• ورودی هتل و فضاهای تجاری شاخص
• بازشوهای سفارشی با ارتفاع زیاد

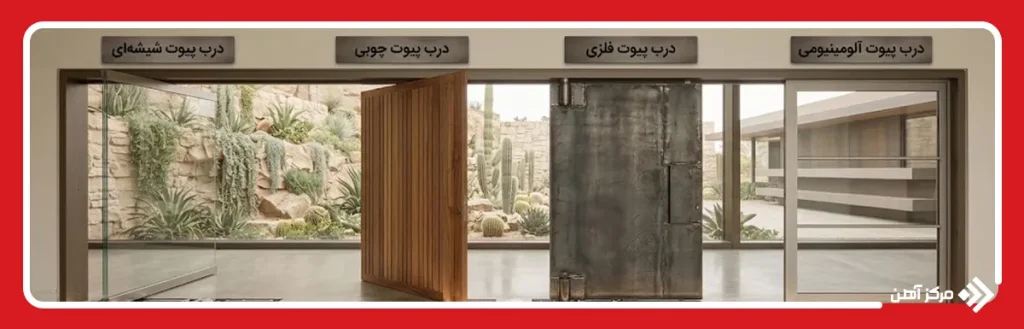

انواع درب پیوت از لحاظ متریال

انواع درب پیوت از نظر متریال به چند گروه اصلی تقسیم می شوند. جنس لنگه فقط ظاهر را تعیین نمی کند، بلکه وزن، سختی، ضخامت، شیوه اتصال به یراق، نگهداری و قیمت درب پیوت را نیز تغییر می دهد. به همین دلیل متریال باید همزمان با سیستم Pivot انتخاب شود.

درب پیوت شیشه ای

درب پیوت شیشه ای برای فضاهایی مناسب است که شفافیت، انتقال نور و ارتباط بصری اهمیت دارد. در این مدل معمولا از شیشه ایمن سکوریت یا لمینت استفاده می شود و لنگه می تواند تمام شیشه یا دارای فریم فلزی باشد. در مدل های فریم لس، محل اتصال یراق باید به نحوی طراحی شود که تنش موضعی نامناسب به شیشه وارد نشود و ضخامت شیشه نیز بر اساس ابعاد و شرایط تکیه گاهی تعیین شود.

این مدل در دفاتر، لابی ها، فروشگاه ها و فضاهای داخلی مدرن کاربرد زیادی دارد. با این حال وزن شیشه، مقاومت لبه ها، احتمال ضربه، لکه پذیری و آب بندی باید بررسی شوند. مشاهده عکس درب پیوت برای انتخاب سبک مفید است، اما کپی کردن جزئیات یک نمونه بدون شناخت ضخامت شیشه، ابعاد و نوع یراق می تواند نتیجه نامناسبی ایجاد کند.

درب پیوت چوبی

درب پیوت چوبی به دلیل بافت طبیعی و امکان هماهنگی با دیوارپوش های چوبی در فضاهای داخلی بسیار محبوب است. این درب می تواند از چوب مهندسی شده، تخته چندلایه، MDF تقویت شده یا ترکیب زیرسازه فلزی با روکش چوب ساخته شود. در لنگه های بلند، کنترل تابیدگی اهمیت زیادی دارد؛ زیرا تغییر رطوبت و ضعف هسته داخلی می تواند باعث پیچش لنگه و نامنظم شدن درزهای پیرامونی شود.

در طراحی درب پیوت چوبی، ساختار هسته، نوع روکش، جهت الیاف، کیفیت چسب و محل تقویت یراق باید هماهنگ باشند. اگر ابعاد بزرگ باشد، زیرسازه فلزی یا هسته مهندسی شده می تواند پایداری هندسی را افزایش دهد. برای فضای خارجی نیز استفاده از چوب و پوشش مقاوم در برابر رطوبت و تابش ضروری است.

درب پیوت فلزی

درب پیوت فلزی برای پروژه هایی مناسب است که مقاومت مکانیکی، ابعاد بزرگ یا ظاهر صنعتی نیاز دارند. درب پیوت اهنی معمولا از شاسی پروفیل فولادی، صفحات تقویتی در محل محور و یک پوسته فلزی، شیشه ای یا تزئینی تشکیل می شود. فولاد امکان ساخت قاب های سخت را فراهم می کند، اما افزایش سطح مقطع و ورق می تواند وزن لنگه را بالا ببرد و انتخاب یراق قوی تری را ضروری کند.

در ساخت این مدل باید تاب ناشی از جوشکاری کنترل شود و محور بالا و پایین کاملا هم راستا باقی بماند. در فضای بیرونی نیز پوشش ضد خوردگی و جزئیات دفع آب اهمیت دارند. امکان استفاده از قفل چند نقطه ای، دستگیره بلند و سیستم کنترل دسترسی از مزایای اجرایی این ساختار است.

درب پیوت آلومینیومی

درب پیوت آلومینیومی برای پروژه هایی مناسب است که وزن کمتر سازه، مقاومت مناسب در برابر خوردگی و خطوط ظریف معماری اهمیت دارند. این سیستم معمولا با فریم آلومینیومی و پرکننده شیشه، پنل یا صفحات تزئینی اجرا می شود. آلومینیوم از فولاد سبک تر است، اما سختی کمتری دارد؛ بنابراین شکل و ممان اینرسی پروفیل باید برای جلوگیری از خمش به درستی انتخاب شوند.

در مدل خارجی، کیفیت مقطع، نوع اتصال گوشه ها، گسکت، آب بندی و در صورت نیاز شکست حرارتی باید بررسی شوند. همچنین تماس فلزات ناسازگار در حضور رطوبت می تواند خوردگی گالوانیکی ایجاد کند. دقت پروفیل های اکسترود شده باعث می شود درب پیوت آلومینیومی برای نماهای شیشه ای و طراحی مینیمال گزینه مناسبی باشد.

نوع درب پیوت	ویژگی اصلی	مزیت شاخص	نکته مهم اجرایی	کاربرد مناسب
درب پیوت شیشه ای	استفاده از شیشه سکوریت یا لمینت با فریم یا بدون فریم	انتقال نور و ایجاد شفافیت بصری	کنترل ضخامت شیشه، اتصال یراق و مقاومت لبه ها	لابی، فروشگاه، دفتر و فضاهای مدرن
درب پیوت چوبی	استفاده از چوب طبیعی، مهندسی شده یا روکش چوب	ظاهر گرم و هماهنگی با دکوراسیون داخلی	کنترل تابیدگی، رطوبت و تقویت هسته لنگه	ویلا، فضای داخلی و ورودی های لوکس
درب پیوت فلزی	شاسی فولادی با پوسته فلزی یا ترکیبی	مقاومت مکانیکی بالا و امکان ساخت ابعاد بزرگ	کنترل تاب جوشکاری، وزن لنگه و پوشش ضد خوردگی	ورودی ساختمان، فضاهای صنعتی و پروژه های بزرگ
درب پیوت آلومینیومی	فریم آلومینیومی با شیشه یا پنل تزئینی	وزن کمتر و مقاومت مناسب در برابر خوردگی	کنترل خمش پروفیل، آب بندی و خوردگی گالوانیکی	نماهای شیشه ای، ورودی مدرن و فضاهای مینیمال

مزایا و معایب درب پیوت

مزایا و محدودیت های این سیستم به ابعاد، نوع یراق و کاربری بستگی دارند و نباید فقط بر اساس ظاهر تصمیم گیری شود.

مزایا:

• امکان اجرای لنگه های عریض و مرتفع
• ظاهر مینیمال و معماری شاخص
• آزادی در تعیین محل محور چرخش
• قابلیت ساخت با شیشه، چوب، فولاد و آلومینیوم
• امکان یکپارچه سازی درب با سطح دیوار
• قابلیت استفاده برای لنگه های سنگین با یراق مناسب
• امکان کنترل حرکت در برخی سیستم ها
• قابلیت ترکیب با قفل و کنترل دسترسی

معایب:

• حساسیت زیاد به دقت زیرسازی و هم محوری
• هزینه یراق تخصصی بیشتر از لولای ساده
• نیاز به محاسبه دقیق وزن و نیروی جانبی
• دشواری بیشتر آب بندی در برخی طرح ها
• نیاز به فضای کافی برای گردش لنگه
• احتمال کاهش عرض مفید عبور
• نیاز به رگلاژ و سرویس تخصصی
• احتمال تابیدگی یا افتادگی در ساخت غیراصولی

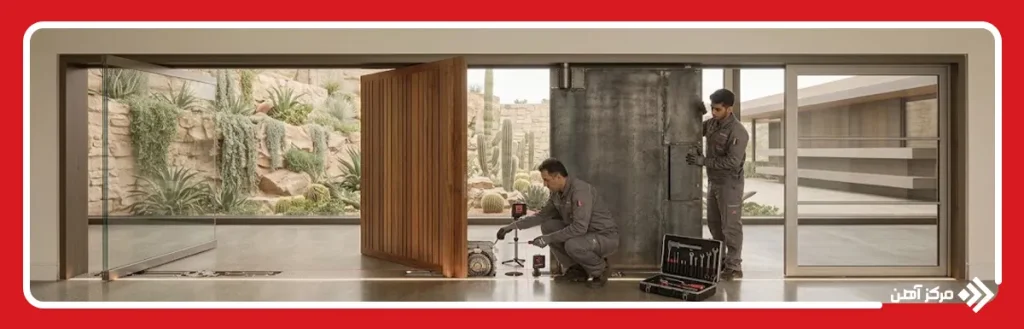

نکات مهم در انتخاب و نصب درب پیوت

خرید درب پیوت بدون بررسی نقشه اجرایی و دیتاشیت یراق می تواند به برخورد لنگه با کف، درز نامتقارن، بسته نشدن صحیح یا استهلاک زودرس منجر شود. قبل از ساخت و اجرای درب پیوت موارد زیر باید کنترل شوند:

• محاسبه وزن واقعی لنگه با تمام متعلقات
• تعیین عرض، ارتفاع و ضخامت نهایی
• مشخص کردن محل Pivot Point
• کنترل عرض مفید عبور
• بررسی نیروی جانبی و ظرفیت یراق
• تطبیق جهت بازشو با کاربری و ضوابط خروج
• انتخاب Single Acting یا Double Acting
• تعیین نیاز به Self-closing یا Hold Position
• کنترل استحکام زیرسازی کف و سقف
• پیش بینی صفحات تقویتی داخل لنگه
• هم محور کردن دقیق محور بالا و پایین
• پیش بینی تلرانس نصب و امکان رگلاژ
• طراحی آب بندی برای فضای خارجی
• هماهنگی مکانیزم با کف سازی و گرمایش از کف
• جانمایی قفل، دستگیره و سیستم کنترل دسترسی
• پیش بینی کابل کشی برای تجهیزات برقی
• انتخاب پوشش مناسب برای رطوبت و تابش
• بررسی امکان حمل لنگه تا محل نصب
• پیش بینی فضای آزاد برای چرخش
• حفظ دسترسی آینده برای تعمیر و سرویس
• دریافت Shop Drawing پیش از تولید
• کنترل نهایی حرکت، توقف، درزها و عملکرد قفل

درب پیوت یک راهکار معماری مدرن برای ایجاد بازشوهای بزرگ، یکپارچه و چشمگیر است که عملکرد آن بر پایه چرخش لنگه حول محور عمودی Pivot قرار دارد. انتخاب صحیح این درب به عواملی مانند وزن و ابعاد لنگه، جنس متریال، محل محور، ظرفیت یراق، زیرسازی کف و سقف، عرض مفید عبور و شرایط محیطی وابسته است. انواع درب پیوت شیشه ای، چوبی، فلزی و آلومینیومی هر کدام ویژگی ها و محدودیت های متفاوتی دارند و نمی توان یک مدل را برای تمام پروژه ها مناسب دانست. همچنین در ساخت درب پیوت، دقت در هم محوری یراق ها، کنترل تابیدگی لنگه و پیش بینی آب بندی و قفل اهمیت زیادی دارد. در نهایت، برای خرید درب پیوت بهتر است پیش از تصمیم گیری، مشخصات فنی پروژه و شرایط نصب به صورت دقیق بررسی شوند.
