نقش PLC در خطوط تولید آهن چیست؟ بررسی کاربردها و مزایا
دسترسی سریع به محتوای این مطلب
نقش PLC در خطوط تولید آهن به ایجاد کنترل دقیق و تکرارپذیر در بخش هایی وابسته است که باید هماهنگ کار کنند. PLC یا کنترل کننده منطقی برنامه پذیر، داده های تجهیزات میدانی را دریافت می کند، منطق تعریف شده را اجرا می کند و فرمان مناسب را برای موتور، درایو، شیر، فن یا پمپ می فرستد. در کارخانه های آهن و فولاد، این چرخه می تواند از انتقال مواد اولیه و تغذیه کوره تا نورد، خنک کاری و اندازه گیری محصول ادامه داشته باشد. کنترل پایدار این مراحل بر کیفیت محصول، مصرف انرژی، ایمنی تجهیزات و ظرفیت تولید اثر می گذارد. از آنجا که هزینه تولید فولاد به مواد اولیه، انرژی و بهره وری خطوط وابسته است، تغییرات قیمت آهن نیز در ارزیابی اقتصادی تولید اهمیت دارد، اما PLC مستقیما وظیفه کنترل فنی فرایند و تجهیزات را بر عهده دارد.
در عمل، PLC در صنعت آهن یکی از اجزای اصلی اتوماسیون صنعتی است و امکان کنترل توالی عملیات، مدیریت اینترلاک ها، پردازش سیگنال های ورودی و هماهنگی میان تجهیزات را فراهم می کند. برای مثال، اگر نوار نقاله آماده حرکت نباشد یا یک سنسور وضعیت غیرعادی را گزارش کند، منطق PLC می تواند از راه اندازی تجهیز بعدی جلوگیری کند و آلارم مناسب صادر کند. در خطوط نورد نیز کنترل سرعت، توالی عبور محصول و هماهنگی با درایوها اهمیت زیادی دارد. بنابراین نقش PLC در خطوط تولید آهن فقط روشن و خاموش کردن تجهیزات نیست؛ بلکه این کنترلر بخشی از معماری کنترل است که اجرای فرمان ها، حفاظت منطقی و هماهنگی مراحل تولید را بر اساس داده های واقعی انجام می دهد. در ادامه مقاله مرکزآهن، کاربرد PLC در صنعت فولاد و نحوه کنترل بخش های اصلی خط بررسی می شوند.
نقش PLC در خطوط تولید آهن چیست؟
نقش PLC در خطوط تولید آهن زمانی مشخص می شود که تجهیزات مختلف خط باید بر اساس داده های واقعی و بدون تاخیر با یکدیگر هماهنگ شوند. PLC سیگنال های دریافتی از یک سنسور صنعتی را پردازش می کند و بر اساس برنامه کنترلی، درباره روشن شدن موتور، تغییر سرعت درایو، باز یا بسته شدن شیر یا توقف اضطراری تجهیز تصمیم می گیرد. در کارخانه فولاد، این کنترل می تواند در نوار نقاله ها، سیستم های تغذیه مواد، تجهیزات حرارتی، خطوط نورد و بخش های خنک کاری اجرا شود. استفاده از PLC در کارخانه فولاد باعث می شود ترتیب عملیات به شکل مشخص و تکرارپذیر اجرا شود و اینترلاک های حفاظتی نیز پیش از صدور فرمان، وضعیت تجهیزات مرتبط را بررسی کنند. به همین دلیل، کنترل خطوط تولید با PLC فقط به صدور فرمان ساده محدود نمی شود و بخش مهمی از کنترل صنعتی در صنعت فولاد را تشکیل می دهد.
PLC همچنین می تواند داده های عملیاتی را برای سامانه های سطح بالاتر ارسال کند تا اپراتور دید کامل تری از وضعیت خط داشته باشد. برای مثال، اطلاعات سرعت موتور، دمای تجهیزات یا وضعیت توقف یک بخش می تواند در سیستم اسکادا نمایش داده شود و برای مانیتورینگ، ثبت رویداد و مدیریت آلارم مورد استفاده قرار گیرد. این ارتباط میان کنترل سطح ماشین و سامانه های نظارتی، اتوماسیون خطوط تولید آهن را منسجم تر می کند. ABB نیز در راهکارهای صنایع فلزی، PLC، درایو، ابزار اندازه گیری و سامانه های کنترل را به عنوان بخش های قابل یکپارچه سازی از زنجیره تولید معرفی می کند. بنابراین PLC در صنعت آهن نقش اجرای سریع منطق کنترلی و هماهنگی تجهیزات را بر عهده دارد و در کنار سامانه های مانیتورینگ و مدیریت تولید، ساختار کنترل کارخانه را تکمیل می کند.

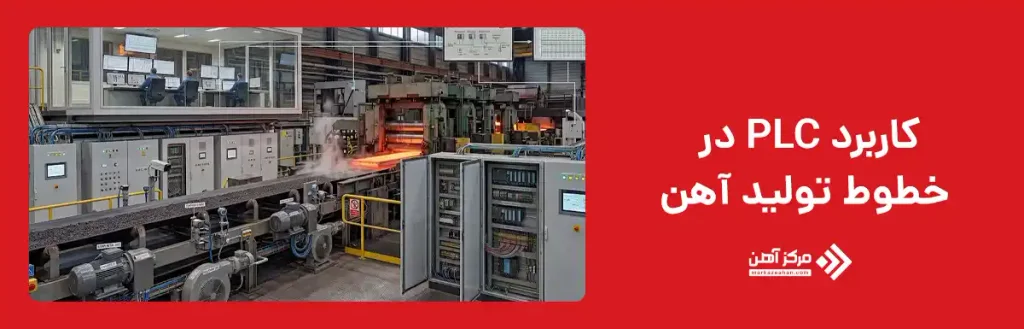

کاربرد PLC در خطوط تولید آهن
کاربرد PLC در خطوط تولید آهن از کنترل تجهیزات سطح ماشین آغاز می شود و تا تبادل داده با سامانه های مدیریتی کارخانه ادامه پیدا می کند. PLC وضعیت موتورهای نوار نقاله، درایوها، شیرها، فن ها، پمپ ها و تجهیزات اندازه گیری را دریافت می کند و بر اساس منطق برنامه ریزی شده، فرمان مناسب را صادر می کند. این کنترل باید با سرعت و تکرارپذیری بالا انجام شود تا توالی عملیات به هم نخورد و تجهیزات فقط زمانی فعال شوند که شرایط ایمن فراهم باشد. اطلاعات ثبت شده در سطح PLC می تواند برای تحلیل عملکرد، ثبت مقدار تولید و هماهنگی با برنامه تولید به سیستم MES منتقل شود. به این ترتیب، کاربرد PLC در صنعت فولاد فقط به کنترل یک تجهیز محدود نمی شود و PLC می تواند ارتباط میان تجهیزات اجرایی و سامانه های مدیریت تولید را برقرار کند.
در معماری های گسترده تر، PLC در کنار سیستم DCS نیز به کار می رود و وظایف هر کدام بر اساس نوع فرایند تعیین می شود. PLC معمولا برای کنترل سریع ماشین ها، توالی ها، اینترلاک ها و تجهیزات مناسب است، در حالی که DCS بیشتر برای کنترل یکپارچه فرایندهای پیوسته استفاده می شود. در کارخانه فولاد ممکن است یک PLC کنترل نوار نقاله، درایو یا بخش مشخصی از خط نورد را انجام دهد و اطلاعات همان بخش را به سامانه کنترلی بالاتر ارسال کند. این معماری باعث می شود کنترل صنعتی در صنعت فولاد انعطاف بیشتری داشته باشد و هر سطح از سیستم وظیفه متناسب با نیاز فرایند را انجام دهد. در نتیجه، اتوماسیون خطوط تولید آهن می تواند از کنترل محلی تجهیزات تا هماهنگی واحدهای اصلی کارخانه در یک ساختار منظم و قابل توسعه اجرا شود.
کنترل تجهیزات انتقال مواد
در خطوط تولید آهن، تجهیزات انتقال مواد شامل نوار نقاله ها، فیدرها، شوت ها و سامانه های بارگیری هستند که مواد اولیه را میان بخش های مختلف کارخانه جابه جا می کنند. PLC وضعیت موتور، سرعت نوار، حضور مواد و شرایط ایمنی را از سنسورها دریافت می کند و بر اساس منطق برنامه ریزی شده، ترتیب راه اندازی و توقف تجهیزات را کنترل می کند. برای مثال، اگر نوار پایین دست به سرعت مناسب نرسیده باشد، PLC می تواند از راه اندازی نوار بالادست جلوگیری کند تا خطر تجمع یا ریزش مواد کاهش یابد. ABB نیز در سامانه های انتقال مواد به کنترل توالی نوارها، پایش سرعت، اینترلاک و پردازش آلارم اشاره می کند.
در این بخش، بررسی تفاوت سیستم اسکادا و PLC در صنایع فولادی نیز اهمیت دارد؛ زیرا PLC فرمان های سریع و مستقیم تجهیزات را اجرا می کند، در حالی که SCADA اطلاعات عملکرد آن ها را برای مانیتورینگ و مدیریت آلارم نمایش می دهد. این هماهنگی باعث می شود کنترل انتقال مواد ایمن تر، منظم تر و قابل پایش تر انجام شود.
کوره ها و تجهیزات حرارتی
در کوره ها و تجهیزات حرارتی، PLC وظیفه دارد شرایط فرایند را بر اساس داده های دریافتی از سنسورها و تجهیزات اندازه گیری کنترل کند. دما، فشار، جریان گاز، وضعیت مشعل ها، سرعت فن ها و عملکرد سامانه های خنک کاری از جمله پارامترهایی هستند که می توانند وارد منطق کنترلی شوند. PLC این داده ها را با مقادیر تنظیم شده مقایسه می کند و در صورت نیاز، فرمان مناسب را برای ولوها، درایوها، فن ها یا تجهیزات حرارتی صادر می کند. در کوره های صنعتی، کنترل دما و هماهنگی میان مراحل گرم کردن، نگهداری و خنک کردن اهمیت دارد و اجرای منطق PLC می تواند نوسان فرایند را کاهش دهد.
در کارخانه فولاد، PLC همچنین می تواند اینترلاک های ایمنی مرتبط با مشعل، فشار گاز، گردش آب و وضعیت فن ها را بررسی کند و در صورت نامناسب بودن شرایط، از ادامه کار تجهیز جلوگیری کند. در برخی کاربردهای متالورژیکی، PLC با سامانه های کنترل انرژی و تجهیزات جانبی کوره یکپارچه می شود تا مصرف انرژی، تکرارپذیری عملیات و پایداری فرایند بهتر مدیریت شوند.

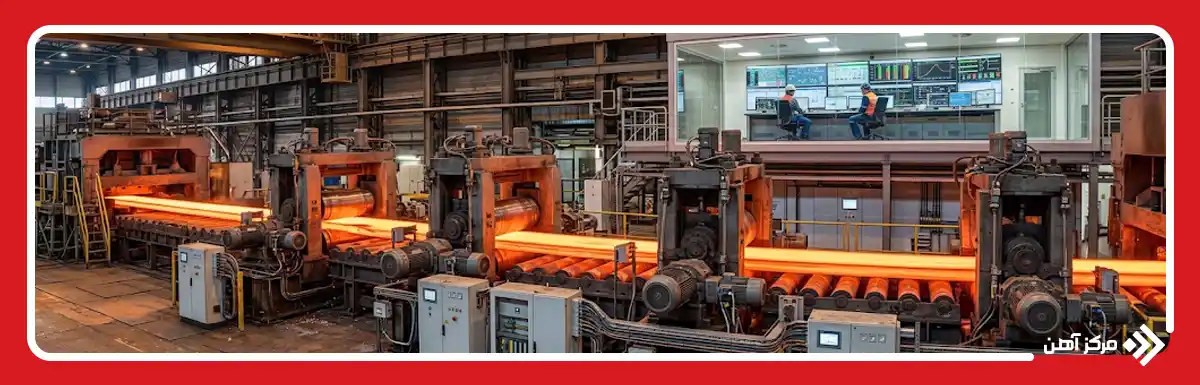

سیستم های نورد
در سیستم های نورد، PLC برای هماهنگ کردن حرکت محصول، کنترل سرعت تجهیزات و اجرای توالی های عملیاتی استفاده می شود. ورق، شمش یا مقطع باید با سرعت مشخص از میان قفسه های نورد عبور کند و کوچک ترین ناهماهنگی میان درایوها می تواند بر ضخامت، شکل یا کیفیت محصول اثر بگذارد. PLC داده های مربوط به سرعت، موقعیت، کشش، وضعیت رول ها و عملکرد موتورهای الکتریکی را دریافت می کند و بر اساس برنامه کنترلی، فرمان لازم را به درایوها و تجهیزات جانبی ارسال می کند. به همین دلیل، کاربرد PLC در خطوط نورد فقط به روشن و خاموش کردن موتور محدود نمی شود و هماهنگی دقیق مراحل تولید را نیز انجام می دهد.
در خطوط پیشرفته، PLC می تواند با سامانه های کنترل ضخامت، اندازه گیری سرعت و تجهیزات سنجش نیرو در ارتباط باشد. ABB نیز در اتوماسیون نورد بر کنترل سرعت، کشش، زمان بندی، ضخامت و فاصله غلتک ها تاکید می کند. این کنترل هماهنگ باعث می شود نوسان فرایند کاهش پیدا کند، کیفیت محصول پایدارتر بماند و احتمال توقف یا تولید محصول خارج از مشخصات کمتر شود.
سیستم های خنک کاری
در خطوط تولید آهن و فولاد، PLC برای کنترل هماهنگ تجهیزات خنک کاری مانند پمپ ها، شیرهای کنترلی، فن ها و مدارهای گردش آب استفاده می شود. این کنترلر اطلاعاتی مانند دمای محصول، فشار و دبی آب، سطح مخازن و وضعیت تجهیزات را دریافت می کند و بر اساس شرایط فرایند، فرمان مناسب را صادر می کند. برای مثال، در خطوط نورد گرم می توان مقدار آب خنک کاری را متناسب با سرعت حرکت و دمای محصول تنظیم کرد تا شرایط مورد نیاز برای مرحله بعدی تولید ایجاد شود. PLC همچنین می تواند راه اندازی پمپ های رزرو یا توقف تجهیزات را هنگام کاهش فشار و بروز خطا مدیریت کند.
کنترل دقیق سیستم خنک کاری علاوه بر حفظ شرایط حرارتی محصول، به مدیریت مصرف آب و انرژی نیز کمک می کند. در خطوط نورد، پمپ های خنک کاری و رسوب زدایی بخش مهمی از تجهیزات جانبی را تشکیل می دهند و تنظیم مناسب دبی آب اهمیت زیادی دارد. PLC می تواند این تجهیزات را با درایوهای دور متغیر هماهنگ کند تا میزان آب متناسب با نیاز واقعی فرایند تامین شود و عملکرد سیستم پایدار باقی بماند.
سیستم های توزین و اندازه گیری
در خطوط تولید آهن و فولاد، سیستم های توزین و اندازه گیری برای کنترل مقدار مواد اولیه، پایش وزن محصول و ثبت داده های فرایندی اهمیت زیادی دارند. PLC می تواند اطلاعات لودسل ها، باسکول های نواری، تجهیزات اندازه گیری سطح، سنسورهای سرعت و سایر ابزارهای اندازه گیری را دریافت کند و بر اساس مقدار ثبت شده، فرمان مناسب را به فیدرها، نوار نقاله ها یا تجهیزات انتقال صادر کند. برای مثال، در سیستم توزین مواد اولیه، PLC می تواند مقدار ماده عبوری را با مقدار هدف مقایسه کند و سرعت فیدر را تغییر دهد تا تغذیه خط با دقت بیشتری انجام شود. Siemens نیز ماژول های توزین صنعتی را برای اتصال مستقیم به PLC و پردازش سریع مقادیر وزن در سیستم اتوماسیون ارائه می کند.
در صنعت فولاد، اندازه گیری دقیق وزن می تواند در انتقال مواد، شارژ تجهیزات و حتی کنترل عملیات ریخته گری کاربرد داشته باشد. Siemens در یک نمونه صنعتی فولاد، اتصال لودسل های جرثقیل ریخته گری به سیستم SIMATIC S7-1200 را برای محاسبه دقیق تر نرخ انتقال مذاب گزارش کرده است. این داده ها به PLC منتقل می شوند تا اپراتور بتواند سرعت عملیات و وضعیت فرایند را بهتر کنترل کند. در نتیجه، یکپارچه سازی سیستم توزین با PLC علاوه بر افزایش دقت اندازه گیری، امکان ثبت داده، تشخیص خطا و هماهنگی بهتر تجهیزات را نیز فراهم می کند.

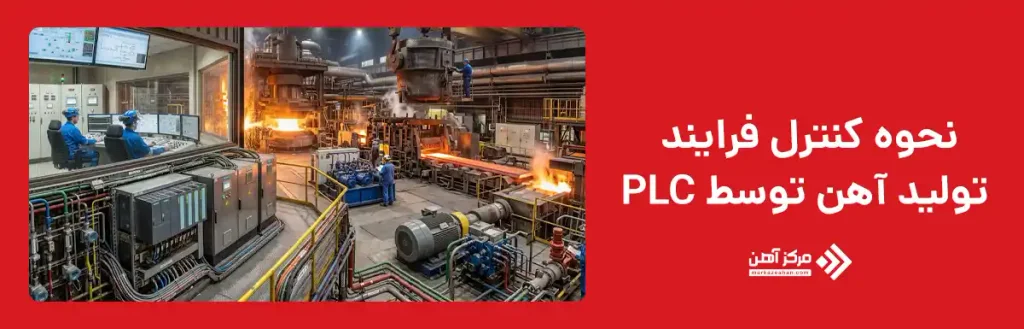

PLC چگونه فرایند تولید آهن را کنترل می کند؟
PLC فرایند تولید آهن را از طریق یک چرخه مداوم شامل دریافت داده، پردازش منطق کنترلی و صدور فرمان مدیریت می کند. ابتدا اطلاعاتی مانند دما، فشار، سرعت، موقعیت، وزن یا وضعیت تجهیزات از سنسورها و تجهیزات اندازه گیری دریافت می شوند. سپس PLC این داده ها را با شرایط تعریف شده در برنامه مقایسه می کند و بر اساس نتیجه، فرمان لازم را به موتور، درایو، پمپ، فن، شیر یا سایر تجهیزات می فرستد. برای مثال، اگر سرعت یک نوار نقاله کاهش پیدا کند یا دمای تجهیز از محدوده تعیین شده عبور کند، PLC می تواند فرمان اصلاحی صادر کند یا در شرایط خطرناک، بخشی از خط را متوقف کند. به این ترتیب، کنترل خطوط تولید با PLC بر اساس داده های واقعی و منطق از پیش تعریف شده انجام می شود.
در کارخانه فولاد، فرایندهای مختلف به یکدیگر وابسته هستند و عملکرد نامناسب یک بخش می تواند بر مراحل بعدی اثر بگذارد. PLC با اجرای اینترلاک ها، توالی های عملیاتی و حلقه های کنترلی، هماهنگی میان تجهیزات را حفظ می کند. داده های تولید نیز می توانند به سامانه های بالاتر ارسال شوند تا اپراتور وضعیت خط را پایش کند یا عملکرد تجهیزات را تحلیل کند. ABB در راهکارهای صنعت فلزات بر اهمیت کنترل دقیق سرعت، گشتاور و هماهنگی تجهیزات برای حفظ کیفیت و پایداری تولید تاکید می کند. در نتیجه، PLC در کارخانه فولاد نقش یک کنترل کننده سریع و قابل برنامه ریزی را ایفا می کند که با کاهش نوسان، جلوگیری از اجرای فرمان های ناسازگار و واکنش سریع به تغییرات، کنترل صنعتی در صنعت فولاد را پایدارتر می کند.
مزایای استفاده از PLC در خطوط تولید آهن
استفاده از PLC در خطوط تولید آهن باعث می شود کنترل تجهیزات با دقت، سرعت و تکرارپذیری بیشتری انجام شود. PLC می تواند توالی عملیات را بر اساس منطق مشخص اجرا کند و پیش از صدور هر فرمان، وضعیت تجهیزات مرتبط را از طریق اینترلاک ها بررسی کند. این ویژگی در بخش هایی مانند انتقال مواد، کوره ها، خطوط نورد و سیستم های خنک کاری اهمیت زیادی دارد، زیرا اجرای فرمان نامناسب ممکن است باعث توقف تولید یا آسیب به تجهیزات شود. همچنین تغییر برنامه کنترلی در PLC معمولا بدون تغییر گسترده در سیم کشی انجام می شود و همین موضوع توسعه یا اصلاح منطق خط را ساده تر می کند.
یکی دیگر از مزایای مهم PLC، امکان عیب یابی و پایش وضعیت تجهیزات است. اطلاعات مربوط به سنسورها، ورودی ها، خروجی ها، درایوها و خطاهای ارتباطی می توانند در سیستم ثبت شوند و تیم تعمیرات با بررسی آن ها علت بروز اختلال را سریع تر شناسایی کند. ABB نیز در راهکارهای PLC خود بر قابلیت تشخیص خطا، پایش وضعیت و کاهش توقفات ناخواسته تاکید می کند.
PLC همچنین امکان هماهنگی با درایوهای دور متغیر را فراهم می کند و از این طریق می توان سرعت موتورها را متناسب با نیاز واقعی فرایند تنظیم کرد. در نتیجه، کاربرد PLC در صنعت فولاد می تواند به بهبود کنترل تولید، افزایش قابلیت اطمینان تجهیزات، کاهش خطای انسانی و مدیریت بهتر انرژی کمک کند. این مزایا زمانی بیشتر دیده می شوند که برنامه نویسی، نگهداری و معماری شبکه به شکل اصولی انجام شوند.

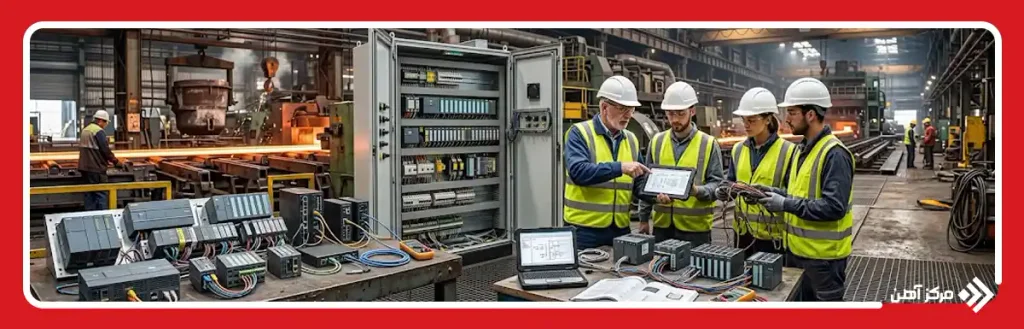

هنگام انتخاب PLC برای خطوط تولید آهن به چه نکاتی توجه کنیم؟
برای انتخاب PLC مناسب در خطوط تولید آهن باید ابتدا حجم ورودی و خروجی، سرعت پردازش، نوع تجهیزات متصل و پیچیدگی منطق کنترلی مشخص شود. در خطوطی که تعداد زیادی موتور، درایو، سنسور و تجهیز اندازه گیری وجود دارد، ظرفیت پردازنده و حافظه PLC باید پاسخگوی تعداد سیگنال ها و سرعت تبادل داده باشد. محیط نصب نیز اهمیت زیادی دارد؛ زیرا دمای بالا، گردوغبار، ارتعاش و آلودگی صنعتی می توانند بر عملکرد تجهیزات الکترونیکی اثر بگذارند. Siemens در راهنمای انتخاب کنترلر نیز محیط نصب، قابلیت توسعه، ایمنی و عملکرد مورد نیاز را از معیارهای اصلی انتخاب PLC معرفی می کند.
پشتیبانی از شبکه های صنعتی و امکان ارتباط با HMI، درایوها، تجهیزات I/O و سامانه های سطح بالاتر نیز باید بررسی شود. در خطوط حیاتی، قابلیت افزونگی کنترلر یا شبکه می تواند اهمیت بیشتری پیدا کند، زیرا هدف آن کاهش اثر خرابی یک بخش بر ادامه تولید است. قابلیت تشخیص خطا، دسترسی مناسب به قطعات یدکی و امکان توسعه آینده نیز باید پیش از خرید ارزیابی شوند. Rockwell Automation نیز در کنترلرهای صنعتی خود بر قابلیت های ارتباطی، افزونگی، تشخیص خطا و انتخاب مدل متناسب با محیط و کاربرد تاکید می کند.
در نهایت، انتخاب PLC باید بر اساس معماری واقعی خط تولید انجام شود، نه فقط توان اسمی پردازنده. سازگاری با تجهیزات موجود، مهارت تیم نگهداری، امنیت ارتباطات و امکان پشتیبانی بلندمدت تعیین می کنند که کنترلر در طول عمر خط تا چه اندازه قابل اعتماد و اقتصادی عمل کند.
نقش PLC در خطوط تولید آهن به کنترل دقیق، سریع و هماهنگ تجهیزات در مراحل مختلف تولید مربوط می شود. این کنترلر با دریافت اطلاعات از سنسورها، اجرای منطق برنامه ریزی شده و صدور فرمان به موتور، درایو، پمپ، فن و شیرهای کنترلی، شرایط خط را پایدار نگه می دارد. کاربرد PLC در صنعت فولاد از انتقال مواد و کوره های حرارتی تا نورد، خنک کاری و سیستم های توزین گسترش دارد. قابلیت اجرای اینترلاک ها، تشخیص خطا، هماهنگی تجهیزات و ارتباط با سامانه های نظارتی نیز امکان کنترل بهتر کارخانه را فراهم می کند. با این حال، عملکرد قابل اعتماد PLC به انتخاب صحیح سخت افزار، طراحی مناسب شبکه، برنامه نویسی اصولی و نگهداری منظم وابسته است. در مجموع، PLC در کارخانه فولاد یکی از اجزای اصلی کنترل صنعتی محسوب می شود و می تواند به افزایش پایداری تولید، کاهش خطا و بهبود بهره وری تجهیزات کمک کند.
سوالات متداول
PLC یک کنترل کننده صنعتی قابل برنامه ریزی است که تجهیزات، سنسورها و فرایندها را مدیریت می کند. PLC در صنعت آهن برای کنترل ماشین آلات و هماهنگی مراحل تولید به کار می رود.
نقش PLC در خطوط تولید آهن شامل دریافت داده، اجرای منطق کنترلی، مدیریت اینترلاک ها و صدور فرمان به تجهیزات مختلف خط تولید می شود.
PLC در انتقال مواد، کوره ها، خنک کاری، توزین و اندازه گیری استفاده می شود و کاربرد PLC در خطوط نورد نیز شامل کنترل سرعت، توالی و هماهنگی درایوها می شود.
کنترل خطوط تولید با PLC از طریق دریافت اطلاعات سنسورها، پردازش برنامه کنترلی و ارسال فرمان به تجهیزات انجام می شود تا شرایط فرایند در محدوده تعیین شده باقی بماند.
کاربرد PLC در صنعت فولاد باعث افزایش دقت کنترل، کاهش خطای انسانی، تشخیص سریع تر اختلالات، افزایش قابلیت اطمینان تجهیزات و توسعه بهتر اتوماسیون خطوط تولید آهن می شود.
