شاقول کردن ستون های سازه: بررسی کامل
دسترسی سریع به محتوای این مطلب
شاقول کردن ستون های سازه یکی از مهم ترین مراحل اجرایی در ساخت اسکلت فلزی و بتنی محسوب می شود که تأثیر مستقیم بر ایمنی و عملکرد نهایی ساختمان دارد. کوچک ترین انحراف در محور قائم ستون می تواند موجب توزیع نامناسب نیروها و کاهش ظرفیت باربری سازه شود. در پروژه هایی که نوسانات بازار مصالح و تغییرات قیمت آهن بر هزینه نهایی اجرا اثرگذار است، دقت در اجرای صحیح ستون ها از تحمیل هزینه های اصلاحی جلوگیری می کند. از این رو کنترل قائم بودن ستون در زمان نصب و پس از آن، بخشی اساسی از فرآیند نظارت فنی است. رعایت انحراف مجاز ستون و توجه به تلرانس نصب ستون مطابق آیین نامه ها، از بروز مشکلات سازه ای در مراحل بعدی جلوگیری می کند و در این مقاله مرکزآهن به بررسی اصول، روش ها و کنترل های مرتبط با شاقول کردن ستون سازه می پردازیم.

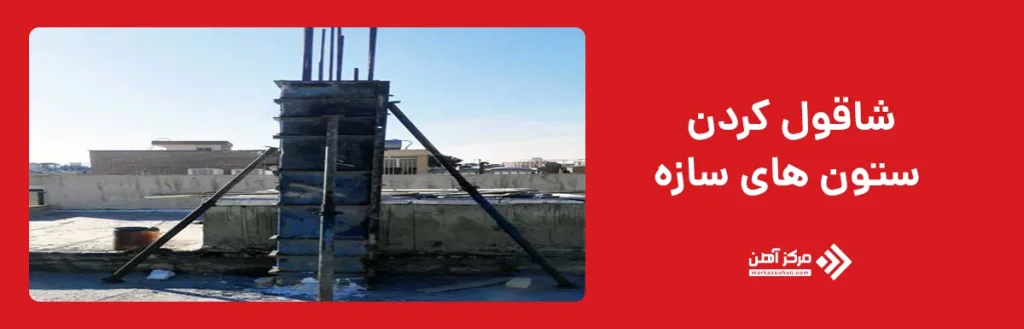

شاقول کردن ستون های سازه
شاقول کردن ستون های سازه به معنای تنظیم دقیق ستون در راستای قائم و هم راستا با محورهای طراحی شده است تا انتقال بارها به درستی انجام شود. در سازه های فلزی، شاقول ستون فلزی معمولاً با استفاده از ابزارهای دقیق نظیر دوربین نقشه برداری یا تراز لیزری انجام می گیرد. در سازه های بتنی نیز کنترل شاقول بودن ستون نقش مهمی در جلوگیری از تمرکز تنش و ایجاد لنگر اضافی دارد. رعایت حداکثر ناشاقولی ستون بتنی طبق ضوابط آیین نامه ای و همچنین توجه به ناشاقولی مجاز ستون فلزی در سازه های فولادی، تضمین کننده عملکرد مناسب سازه در برابر بارهای ثقلی و جانبی است. اجرای صحیح این مرحله باعث افزایش دوام و پایداری ساختمان خواهد شد.

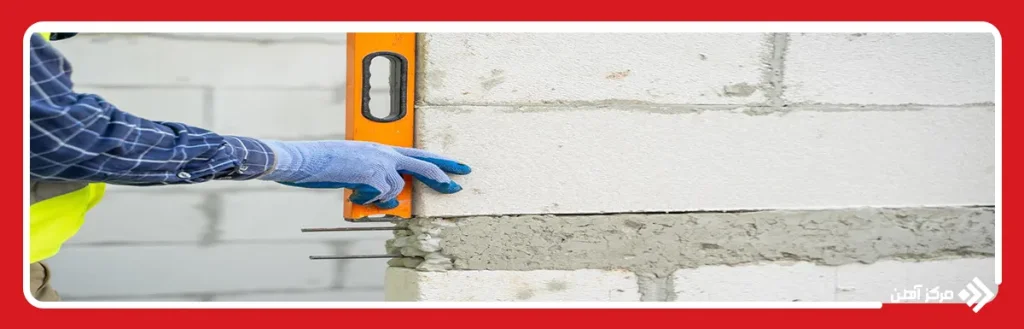

روش های شاقول کردن ستون های سازه
روش های شاقول کردن ستون های سازه بسته به نوع اسکلت و شرایط کارگاهی متفاوت است اما همگی بر مبنای کنترل قائم بودن ستون و تطابق آن با محورهای اجرایی انجام می شوند. استفاده از شاقول سنتی، تراز بنایی، تراز لیزری، دوربین توتال استیشن و حتی ریسمان کارگاهی از متداول ترین روش ها در پروژه های ساختمانی است. در سازه های فلزی، با تنظیم پیچ های بیس پلیت، استفاده از ورق های لقمهای و کنترل همزمان محوربندی، می توان شاقول ستون فلزی را با دقت اصلاح کرد و ناشاقولی مجاز را در محدوده استاندارد نگه داشت. در سازه های بتنی نیز علاوه بر قالب بندی دقیق و مهاربندی مناسب، توجه به نحوه بستن آرماتور ستون و استقرار صحیح قفسه میلگرد نقش مهمی در جلوگیری از انحراف دارد. هر گونه خطا در جایگذاری آرماتورها می تواند موجب جا به جایی محور ستون در زمان بتن ریزی شود. بنابراین انتخاب روش مناسب و هماهنگی بین تیم اجرا و نظارت، به دقت مورد نیاز و حساسیت پروژه وابسته است.
مراحل اجرایی شاقول کردن ستون یک سازه
مراحل اجرایی شاقول کردن ستون سازه از زمان نصب اولیه آغاز می شود و تا تثبیت نهایی عضو ادامه پیدا می کند و نیازمند دقت مرحله به مرحله است. در ابتدا ستون در محل تعیین شده بر اساس محوربندی نقشه ها قرار گرفته و با مهاربندی موقت یا اتصال اولیه به بیس پلیت تثبیت می شود تا امکان تنظیم دقیق فراهم گردد. سپس با استفاده از تراز لیزری یا دوربین نقشه برداری، میزان انحراف مجاز ستون نسبت به محور قائم اندازه گیری شده و تطابق آن با تلرانس نصب ستون کنترل می شود. در صورت مشاهده انحراف بیش از حدود استاندارد، با تنظیم پیچ ها، لقمه گذاری یا اصلاح قالب، عملیات اصلاح ناشاقولی ستون بتنی یا فلزی انجام می گیرد. پس از تأیید نهایی ناظر فنی، اتصالات دائمی اجرا شده و مقادیر اندازه گیری شده مستند سازی می شود تا کنترل کیفیت پروژه به صورت رسمی ثبت گردد.

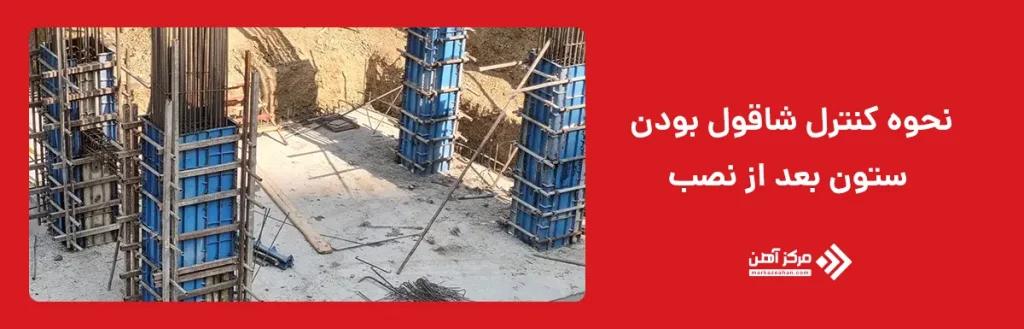

نحوه کنترل شاقول بودن ستون بعد از نصب
کنترل قائم بودن ستون پس از تکمیل نصب، مرحله ای حیاتی برای اطمینان از صحت اجرا و انطباق کامل با نقشه های سازه ای است. در این مرحله با استفاده از تجهیزات دقیق نقشه برداری مانند دوربین توتال استیشن یا تراز لیزری، میزان انحراف ستون از محور قائم در چند تراز مختلف اندازه گیری و با مقادیر مجاز آیین نامه ای مقایسه می شود. حداکثر ناشاقولی ستون بتنی یا فلزی باید در محدوده تعیین شده باقی بماند تا از ایجاد تنش های ثانویه، افزایش لنگر اضافی و کاهش ظرفیت باربری جلوگیری شود. در صورت مشاهده اختلاف بیش از انحراف مجاز ستون، بسته به شرایط پروژه امکان اصلاح از طریق تنظیم اتصالات، تقویت موضعی یا اجرای راهکارهای اصلاحی دیگر بررسی می گردد. ثبت نتایج اندازه گیری و مستند سازی تلرانس نصب ستون نیز بخشی از فرآیند کنترل کیفیت محسوب می شود. این کنترل نهایی نقش تعیین کننده ای در تضمین ایمنی، دوام و عملکرد صحیح سازه در بلند مدت دارد.
شاقول کردن ستون های سازه یکی از اصول بنیادی در اجرای صحیح اسکلت ساختمان است که مستقیماً بر ایمنی و دوام سازه تأثیر می گذارد. رعایت انحراف مجاز ستون، توجه به تلرانس نصب ستون و استفاده از ابزارهای دقیق اندازه گیری، احتمال بروز خطا را کاهش می دهد. چه در شاقول ستون فلزی و چه در اصلاح ناشاقولی ستون بتنی، اجرای اصولی و نظارت دقیق اهمیت بالایی دارد. با کنترل صحیح و مستمر، می توان از بروز مشکلات سازه ای در آینده جلوگیری کرد و عملکرد بهینه ساختمان را تضمین نمود.
سوالات متداول
زیرا هر گونه انحراف از راستای قائم باعث توزیع نامناسب نیروها و افزایش لنگر اضافی در عضو می شود. این موضوع می تواند ایمنی سازه را کاهش داده و عملکرد لرزه ای ساختمان را تحت تأثیر قرار دهد.
ابزارهایی مانند شاقول سنتی، تراز بنایی، تراز لیزری و دوربین توتال استیشن برای این کار به کار می روند. در پروژه های دقیق تر معمولاً از تجهیزات نقشه برداری پیشرفته برای کنترل قائم بودن ستون استفاده می شود.
این مقدار بر اساس آیین نامه و ارتفاع ستون تعیین شده و به عنوان انحراف مجاز ستون شناخته می شود. مقادیر دقیق باید با ضوابط ملی ساختمان و مشخصات فنی پروژه تطبیق داده شوند.
کنترل شاقول بودن ستون باید بلافاصله پس از نصب اولیه و پیش از تثبیت نهایی اتصالات انجام شود. همچنین پس از تکمیل مهاربندی و قبل از بتن ریزی یا جوش نهایی، بازبینی مجدد ضروری است.
ناشاقولی ستون می تواند باعث افزایش تنشهای ثانویه، کاهش ظرفیت باربری و ایجاد ترک در اجزای مجاور شود. در موارد شدید، ممکن است نیاز به اصلاح ناشاقولی ستون بتنی یا تقویت سازه ای وجود داشته باشد.
ابتدا ستون در محل نصب شده و به صورت موقت مهاربندی می شود تا امکان تنظیم فراهم گردد. سپس با اندازهگیری دقیق، اصلاح انحراف انجام شده و در نهایت اتصالات نهایی تثبیت و تلرانس نصب ستون ثبت می شود.
