ناشاقولی مجاز ستون فلزی چقدر است؟
دسترسی سریع به محتوای این مطلب
ناشاقولی ستون فلزی یکی از مهم ترین پارامترهایی است که در اجرای سازه های فولادی باید به دقت کنترل شود. هرگونه انحراف از شاقول در ستون ها می تواند باعث انتقال نامتعادل بارها، افزایش لنگرهای اضافی و در نتیجه کاهش ایمنی سازه شود. به همین دلیل، مبحث دهم مقررات ملی ساختمان در طرح و اجرای ساختمان های فولادی حدود مشخصی برای ناشاقولی مجاز ستون فلزی تعیین کرده است. در پروژه های صنعتی و ساختمانی، رعایت شاقولی بودن ستون ها نقش کلیدی در عملکرد صحیح سازه دارد.
حتی انحرافی کوچک، مثلاً چند میلی متر، می تواند در طبقات بالا به چند سانتی متر افزایش یابد. این مسئله به ویژه در سازه های مرتفع یا سوله های صنعتی با دهانه بزرگ اهمیت دوچندان دارد. توجه به رواداری ستون فلزی، استفاده از ابزار دقیق مانند تئودولیت یا لیزر لول و کنترل مداوم در حین نصب می تواند از بروز انحرافات جدی جلوگیری کند. علاوه براین، هزینه اصلاح ستون های منحرف شده بسیار بیشتر از پیشگیری اولیه است؛ بنابراین در کنترل ناشاقولی باید همان دقتی را به کار برد که در خرید و انتخاب مصالحی مانند قیمت آهن در نظر گرفته می شود.

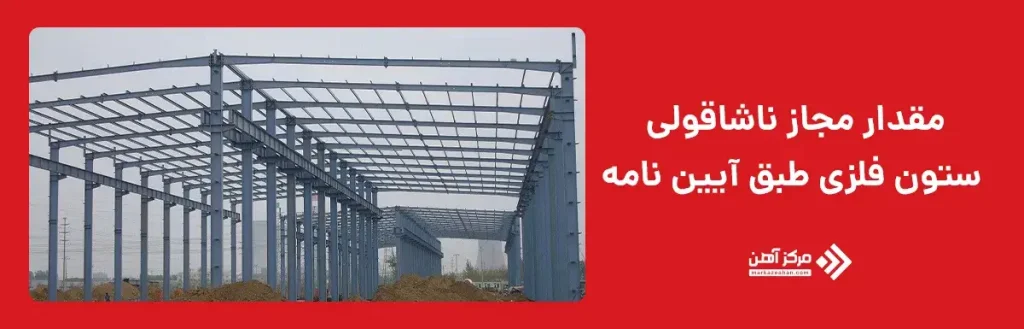

حد مجاز ناشاقولی ستون فلزی طبق آیین نامه
طبق مبحث دهم مقررات ملی ساختمان، میزان حداکثر ناشاقولی ستون فلزی بستگی به ارتفاع ستون و نوع سازه دارد. این مقدار معمولا با توجه به ارتفاع ستون، دقت اجرا و نوع کاربری سازه تعیین می شود. در طراحی و اجرای اسکلت های فلزی و همچنین انتخاب انواع ستون فلزی در ساختمان باید دقت شود که ستون ها تا حد ممکن در محور خود قرار گیرند. کنترل این انحراف ها به صورت مرحله ای انجام می گیرد تا در نهایت اختلافی بین محور طراحی و وضعیت واقعی ستون وجود نداشته باشد. به طور کلی، مقدار مجاز انحراف ستون در جهت طولی یا عرضی، برابر است با:
۱/۱۰۰۰ ارتفاع ستون یا حداکثر ۱۰ میلی متر (هر کدام کمتر باشد).
به بیان ساده تر، اگر ارتفاع ستون ۴ متر باشد، میزان رواداری ناشاقولی ستون فلزی حداکثر ۴ میلی متر است. برای ستون های بلندتر، این عدد به صورت نسبی محاسبه می شود تا پایداری کلی سازه حفظ شود. در سازه های خاص مانند سوله ها و اسکلت های فولادی صنعتی، آیین نامه های تکمیلی مانند AISC یا AWS نیز حدود سخت گیرانه تری را ارائه می دهند.
در این موارد، کنترل رواداری شاقولی ستون سوله باید با ابزار دقیق انجام شود تا از بروز تمرکز تنش در اتصالات جلوگیری گردد. همچنین لازم است پس از نصب نهایی ستون ها، نتایج اندازه گیری در فرم کنترل کیفی (QC) ثبت شود تا در زمان تحویل به ناظر پروژه، مستندات مربوط به رواداری مجاز ناشاقولی ستون موجود باشد. در این مرحله، اطلاع از قیمت تیرآهن نیز در برآورد هزینه اصلاح یا تعویض ستون مؤثر است.

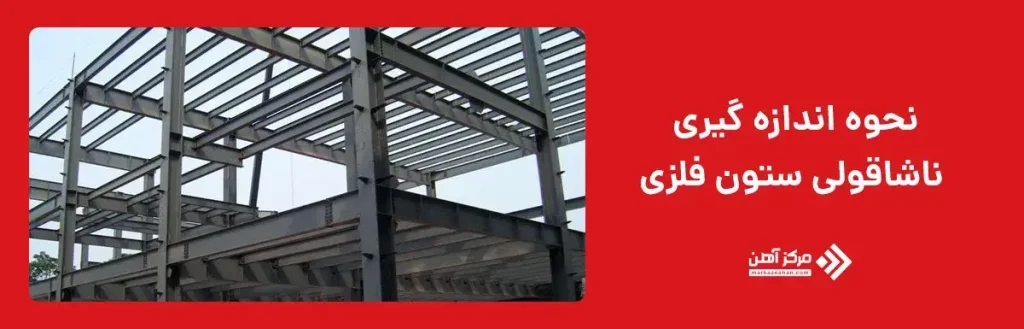

نحوه اندازه گیری ناشاقولی ستون فلزی
برای اندازه گیری دقیق ناشاقولی ستون فلزی، ابتدا باید یک مبنای مرجع شاقولی، معمولا از کف یا فونداسیون، تعیین شود. سپس با استفاده از ابزارهایی مانند شاقول سیمی، تراز لیزری یا دوربین تئودولیت، محور واقعی ستون نسبت به محور طراحی مقایسه می گردد. این کنترل یکی از بخش های مهم در مراحل ساخت ساختمان اسکلت فلزی محسوب می شود؛ زیرا هرگونه انحراف در موقعیت ستون می تواند بر نصب تیرها، اتصالات و تراز کلی سازه تاثیر بگذارد.
در روش سنتی، شاقول از بالاترین نقطه ستون آویزان می شود و فاصله بین نخ شاقول و سطح ستون در بالا و پایین اندازه گیری می گردد. اختلاف این دو مقدار میزان انحراف از شاقول را مشخص می کند. در پروژه های بزرگ و سازه های مرتفع، معمولا از تجهیزات دقیق نقشه برداری برای کنترل ناشاقولی استفاده می شود تا ستون ها با حداقل خطا و مطابق محور طراحی اجرا شوند.
در پروژه های مدرن، استفاده از تئودولیت دیجیتال یا توتال استیشن دقت بسیار بالاتری دارد. این دستگاه ها می توانند حداکثر ناشاقولی ستون فلزی را تا دقت کسری از میلی متر ثبت کنند. پس از اندازه گیری، مقادیر با جدول رواداری ستون فلزی مقایسه شده و در صورت تجاوز از حد مجاز، اقدام به اصلاح یا تنظیم مجدد ستون می شود. همچنین توصیه می شود در هنگام جوشکاری و نصب نبشی ها یا صفحه ستون ها، انحراف احتمالی بلافاصله کنترل شود تا از گسترش خطا جلوگیری گردد. مراحل اندازه گیری ناشاقولی ستون فلزی معمولاً به صورت زیر انجام می شود:
- اقدامات اصلاحی در صورت نیاز: در صورت تجاوز از حد مجاز، تنظیمات لازم پیش از جوشکاری نهایی انجام می شود.
- تعیین مبنای مرجع: نقطه یا سطحی مشخص بر روی فونداسیون یا کف برای مقایسه محور ستون تعیین می شود.
- انتخاب ابزار مناسب: بسته به نوع پروژه از شاقول سیمی، تراز لیزری، یا دوربین تئودولیت استفاده می گردد.
- اندازه گیری اولیه: پس از نصب ستون، فاصله بین محور ستون و خط شاقول در بالا و پایین ستون اندازه گیری می شود.
- ثبت و تحلیل داده ها: مقادیر اندازه گیری شده با مقادیر مجاز آیین نامه مقایسه و در فرم QC ثبت می گردد.

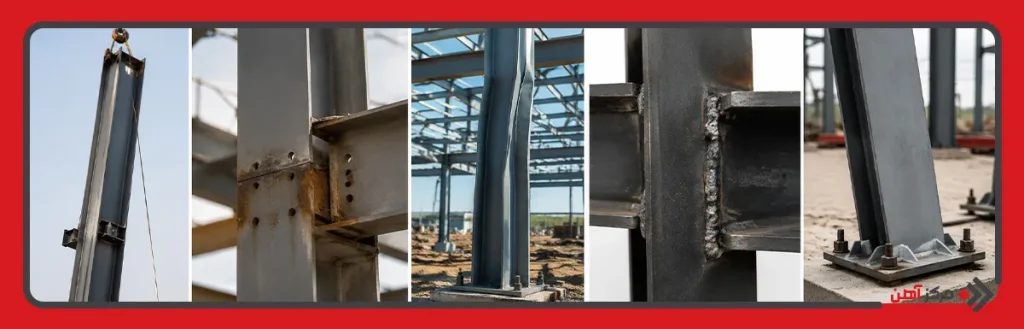

علل اصلی ایجاد ناشاقولی در ستون فلزی
ناشاقولی ستون فلزی می تواند در اثر عوامل مختلفی در مراحل تولید، نصب یا بهره برداری ایجاد شود. یکی از رایج ترین علل آن نصب نادرست صفحه ستون (Base Plate) است که منجر به قرارگیری ستون با زاویه ای نسبت به محور عمود می شود. عامل دیگر جوشکاری غیراصولی است. حرارت ناشی از جوش باعث انقباض یا انبساط غیریکنواخت در مقاطع فولادی می شود و در نهایت ستون را از حالت شاقول خارج می کند. در سازه های سنگین، اگر جوش به صورت نامتقارن انجام گیرد، این اثر بیشتر خواهد بود.
علاوه بر این، خطاهای اجرایی در زمان مونتاژ، جابجایی نامناسب قطعات و کنترل ناکافی حین نصب نیز می توانند موجب افزایش ناشاقولی شوند. این انحراف ها نه تنها بر عملکرد سازه تاثیر می گذارند، بلکه ممکن است باعث افزایش زمان اصلاح و بالا رفتن هزینه اسکلت فلزی ساختمان شوند؛ به همین دلیل کنترل دقیق فرآیند اجرا و بازرسی مرحله ای ستون ها اهمیت زیادی دارد.
همچنین، نشست ناهمگون فونداسیون، استفاده از تیر یا بادبندهای نامناسب، یا خطا در مونتاژ اولیه سازه می تواند موجب رواداری ناشاقولی ستون فولادی شود. حتی تغییرات دما و رطوبت در پروژه های بزرگ باعث انحرافات جزئی اما تجمعی در قاب فولادی خواهند شد. به همین دلیل، پیشگیری از ناشاقولی نیازمند کنترل مداوم در همه مراحل ساخت، از کارگاه تولید تا نصب در محل پروژه است. علل اصلی ناشاقولی در ستون فلزی شامل موارد زیر است:
- تغییرات دما و رطوبت: در پروژه های بزرگ، این عوامل فیزیکی ممکن است باعث تغییرات جزئی اما مداوم در راستای ستون شوند.
- نصب نادرست صفحه ستون (Base Plate) : وقتی صفحه ستون تراز نباشد یا به درستی نصب نشود، محور ستون از وضعیت شاقول خارج می گردد.
- جوشکاری غیراصولی: حرارت نامتعادل جوشکاری باعث انبساط و انقباض غیر یکنواخت شده و ستون را منحرف می کند.
- نشست ناهمگون فونداسیون: تغییرات در زیرسازی یا خاک می تواند منجر به جابه جایی ستون ها شود.
- خطا در مونتاژ یا اتصالات: تنظیم نادرست در زمان نصب تیرها یا بادبندها باعث کشش و فشار ناخواسته در ستون می شود.

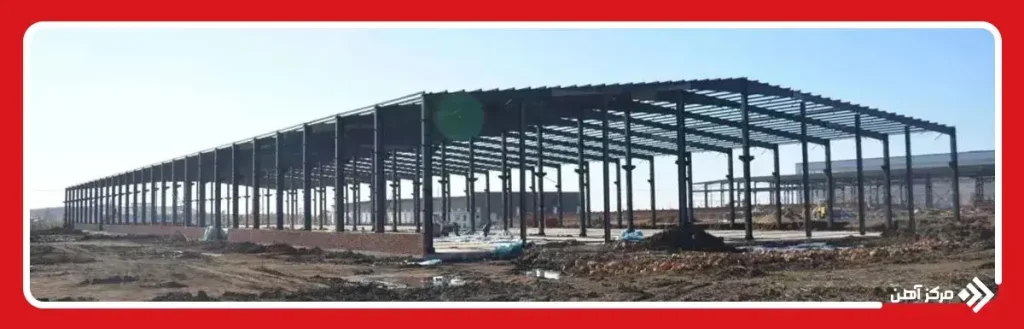

روش های اصلاح ناشاقولی ستون فلزی
روش های اصلاح ناشاقولی ستون فلزی را می توان به چند دسته اصلی تقسیم کرد که بسته به میزان انحراف، نوع سازه و شرایط اجرایی انتخاب می شوند. هر روش مزایا و محدودیت های خاص خود را دارد و باید متناسب با شدت انحراف انتخاب شود. در این فرآیند، ابتدا باید میزان انحراف دقیق اندازه گیری شده و سپس روش مناسب تعیین گردد. اجرای صحیح این مراحل تضمین می کند که اصلاح بدون آسیب به سایر بخش های سازه انجام شود.
- گوه گذاری یا تنظیم پیچ های مهاری: در مواردی که انحراف جزئی باشد، می توان با قرار دادن گوه یا تنظیم پیچ های مهاری صفحه ستون، محور ستون را اصلاح کرد.
- گرم کردن موضعی (Heat Straightening): در انحراف های متوسط، از گرما برای ایجاد انبساط کنترل شده در بخش خاصی از ستون استفاده می شود تا تغییر شکل اصلاح گردد.
- جک هیدرولیکی: برای ستون هایی با انحراف بیشتر، استفاده از جک های هیدرولیکی امکان بازگرداندن ستون به وضعیت شاقول را فراهم می کند.
- تعویض ستون: اگر میزان انحراف از حد مجاز آیین نامه ای فراتر رود و اصلاح ممکن نباشد، تعویض کامل ستون تنها گزینه ایمن است.
افزون بر این، هر نوع اصلاح باید تحت نظارت ناظر فنی و بر اساس استانداردهای مبحث دهم مقررات ملی انجام شود. اگر پس از نصب، ستون از محور شاقول خارج شده باشد، بسته به میزان انحراف، روش های مختلفی برای اصلاح وجود دارد. در انحراف های جزئی (کمتر از رواداری مجاز ناشاقولی ستون)، می توان از گوه گذاری یا تنظیم پیچ های مهاری صفحه ستون استفاده کرد. در مواردی که انحراف بیشتر است، روش های دقیق تری مانند گرم کردن موضعی (Heat Straightening) یا استفاده از جک هیدرولیکی برای بازگرداندن ستون به حالت عمود به کار می رود.
در برخی پروژه ها، اگر انحراف بیش از حد باشد و اصلاح ممکن نباشد، باید ستون تعویض شود. این اقدام گرچه پرهزینه است، اما از خطرات بلندمدت مانند شکست اتصالات یا ناپایداری سازه جلوگیری می کند. در هر صورت، اصلاح ناشاقولی باید تحت نظر ناظر فنی و براساس استانداردهای مبحث دهم و جدول رواداری مجاز ناشاقولی ستون فلزی انجام شود.
کنترل ناشاقولی ستون فلزی در حین اجرا
یکی از مهم ترین مراحل کنترل کیفیت، نظارت بر شاقولی بودن ستون ها در حین اجرا است. بهترین زمان برای اندازه گیری، قبل از جوشکاری نهایی یا بتن ریزی اطراف صفحه ستون است. در این مرحله امکان تنظیم وجود دارد. پیمانکار باید پس از نصب هر ستون، با تراز لیزری یا تئودولیت، میزان انحراف را بررسی کند. اگر مقدار میزان ناشاقولی ستون بیش از حد مجاز باشد، بلافاصله باید تنظیم انجام گیرد. نکته دیگر، ثبت مستندات کنترل کیفیت است. هر ستون باید دارای فرم QC با ذکر مقدار رواداری ستون فلزی و تاریخ اندازه گیری باشد. این مستندات در پایان پروژه برای تحویل به ناظر و کارفرما ضروری است. رعایت این موارد علاوه بر افزایش دقت اجرا، در جلوگیری از هزینه های اضافی مرتبط با اصلاح بعدی نیز نقش مهمی دارد.
ناشاقولی ستون مبحث 10
ناشاقولی ستون مبحث 10 به حدود مجاز انحراف ستون های فولادی از محور قائم اشاره دارد که در مبحث دهم مقررات ملی ساختمان و ضوابط اجرای سازه های فولادی مورد توجه قرار گرفته است. هدف از تعیین این محدودیت ها، حفظ پایداری سازه، جلوگیری از ایجاد تنش های اضافی و اطمینان از عملکرد صحیح اتصالات و اعضای باربر است. کنترل ناشاقولی ستون در مراحل نصب و مونتاژ اهمیت بالایی دارد؛ زیرا حتی انحراف های کوچک نیز می توانند بر توزیع نیروها و رفتار کلی اسکلت فلزی تاثیر بگذارند.
برای ارزیابی وضعیت ستون، ابتدا شاقول ستون فلزی با استفاده از ابزارهایی مانند تراز لیزری، دوربین تئودولیت یا شاقول سیمی کنترل می شود و محور واقعی ستون با محور طراحی مقایسه می گردد. مقدار ناشاقولی مجاز ستون فلزی معمولا بر اساس ارتفاع ستون و الزامات اجرایی تعیین می شود و هرچه ارتفاع بیشتر باشد، دقت نصب اهمیت بیشتری پیدا می کند. در واقع حد مجاز ناشاقولی ستون فلزی به گونه ای تعریف شده است که ضمن امکان اجرای عملی، ایمنی و عملکرد سازه نیز حفظ شود.
در پروژه های فولادی، برای کنترل کیفیت اجرا معمولا از جدول رواداری ستون فلزی استفاده می شود. این جداول حدود قابل قبول انحراف را مشخص می کنند و معیار تصمیم گیری برای تایید یا اصلاح موقعیت ستون به شمار می روند. میزان مجاز ناشاقولی ستون فلزی باید در محدوده تعیین شده باقی بماند؛ زیرا افزایش بیش از حد آن می تواند باعث دشواری در نصب تیرها، ایجاد تنش در اتصالات و حتی کاهش پایداری سازه شود. همچنین بررسی حداکثر ارتفاع ستون فلزی و نسبت آن با انحراف مجاز، بخش مهمی از فرآیند کنترل اجرایی و نظارت بر اسکلت های فولادی محسوب می شود
جدول رواداری ستون فلزی
پیش از ارائه جدول رواداری ستون فلزی، لازم است بدانیم که این جدول تنها زمانی معتبر است که شرایط اجرایی پروژه و نوع سازه با استانداردهای آیین نامه همخوانی داشته باشد. معمولاً در پروژه های ساختمانی، به ویژه در اسکلت های فولادی چندطبقه، کنترل شاقولی ستون ها با دقت بسیار بالا انجام می شود زیرا انحراف جزئی در طبقات پایین می تواند در طبقات بالاتر به چندین میلی متر یا حتی سانتی متر تبدیل شود. به همین دلیل، پیش از مراجعه به جدول، باید مشخص شود ارتفاع ستون، نوع سازه (صنعتی یا مسکونی) و شرایط محیطی مانند دما و رطوبت چه تأثیری بر میزان انحراف دارند.
در پروژه های صنعتی مانند سوله ها، کنترل ناشاقولی به صورت مرحله ای انجام می شود و نتایج در فرم های کنترل کیفی ثبت می گردد. علاوه براین، نوع اتصال ستون ها (جوشی یا پیچی) و نحوه نصب صفحه ستون تأثیر قابل توجهی بر میزان مجاز انحراف دارند. اگر ستون ها به صورت پیچی نصب شوند، امکان تنظیم دقیق تری فراهم است و در صورت وجود خطا، اصلاح سریع تر انجام می گیرد. بنابراین مطالعه و استفاده از جدول رواداری، تنها در صورتی مؤثر خواهد بود که شرایط اجرایی پروژه با استانداردهای ذکرشده تطبیق داشته باشد. این جدول براساس استانداردهای داخلی و بین المللی تهیه شده و در طراحی و اجرای اسکلت فلزی، مرجع اصلی کنترل حداکثر ناشاقولی ستون محسوب می شود.
جدول رواداری ستون فلزی برای کنترل میزان انحراف، تراز و موقعیت ستون های فولادی در زمان نصب استفاده می شود. مقادیر دقیق ممکن است بسته به آیین نامه، نقشه اجرایی و شرایط پروژه متفاوت باشد، اما بر اساس ضوابط رایج اجرایی و مبحث دهم، جدول زیر به عنوان مرجع عمومی کنترل رواداری ستون های فلزی استفاده می شود:
| مورد کنترل | میزان رواداری مجاز |
|---|---|
| ناشاقولی ستون فلزی (انحراف از محور قائم) | حداکثر ارتفاع ستون ÷ 500 |
| حداکثر ناشاقولی کلی ستون در هر طبقه | معمولا تا 25 میلی متر |
| اختلاف محل نصب ستون نسبت به محور طراحی در فونداسیون | ±5 میلی متر |
| اختلاف محل ستون در تراز بالای ستون | ±10 میلی متر |
| انحراف صفحه ستون (Base Plate) از تراز افقی | حدود 1 تا 2 میلی متر در هر متر |
| اختلاف فاصله محور به محور ستون ها | ±5 تا ±10 میلی متر |
| عدم همراستایی ستون های چند قطعه ای | معمولا کمتر از 3 میلی متر |
| رواداری ارتفاع نصب ستون | ±5 میلی متر |
به عنوان نمونه، اگر ارتفاع ستون 6 متر باشد، حد مجاز ناشاقولی ستون فلزی طبق رابطه H/500 برابر است با:
- 6000 ÷ 500 = 12 میلی متر
یعنی ستون نباید بیش از 12 میلی متر از محور قائم انحراف داشته باشد. این جدول رواداری ستون فلزی معمولا همراه با کنترل شاقول ستون فلزی، بررسی اتصالات و بازرسی مرحله ای اجرا مورد استفاده قرار می گیرد تا میزان مجاز ناشاقولی ستون فلزی از حدود تعیین شده فراتر نرود.
ناشاقولی مجاز ستون فلزی از جمله مسائل مهم در کنترل کیفیت اجرای اسکلت های فولادی است. رعایت شاقولی بودن ستون ها باعث توزیع یکنواخت نیروها، افزایش پایداری کلی سازه و جلوگیری از تمرکز تنش در اتصالات می شود. بر اساس الزامات ناشاقولی ستون مبحث 10 مقررات ملی ساختمان، میزان انحراف مجاز باید به دقت رعایت شود تا ایمنی و دوام سازه تضمین گردد.
در طول اجرای پروژه، اندازه گیری مستمر ناشاقولی، استفاده از ابزارهای دقیق مانند تئودولیت و تراز لیزری و ثبت نتایج در فرم های کنترل کیفی ضروری است. در صورت مشاهده انحراف بیش از حد، باید بلافاصله اقدامات اصلاحی انجام گیرد تا از گسترش خطا در طبقات بعدی جلوگیری شود. پایبندی به استانداردهای طراحی و اجرا، آموزش نیروهای فنی و استفاده از مصالح باکیفیت از جمله مهم ترین عوامل در پیشگیری از ناشاقولی و حفظ ایمنی سازه محسوب می شوند.
سوالات متداول
بر اساس مبحث دهم مقررات ملی ساختمان، حداکثر ناشاقولی ستون فلزی نباید از ۱/۱۰۰۰ ارتفاع ستون یا ۱۰ میلی متر بیشتر باشد. در سازه های ویژه، این مقدار ممکن است با نظر ناظر کاهش یابد.
با استفاده از شاقول سیمی، تراز لیزری یا تئودولیت دیجیتال محور ستون نسبت به محور طراحی کنترل می شود. در پروژه های بزرگ معمولاً از توتال استیشن برای ثبت دقیق استفاده می گردد.
در صورت انحراف جزئی می توان با گوه گذاری یا تنظیم پیچ های مهاری اصلاح انجام داد. اگر انحراف زیاد باشد، باید از روش های مکانیکی یا حرارتی استفاده شود و در صورت لزوم ستون تعویض گردد.
بله، انحراف از شاقول باعث ایجاد لنگر اضافی، تمرکز تنش و کاهش مقاومت کلی سازه می شود. در موارد حاد می تواند منجر به خرابی تدریجی سازه گردد.
به دلیل حرارت بالا در فرآیند جوشکاری و سرد شدن ناهمگون، ستون دچار تغییر شکل موضعی می شود. استفاده از روش های متقارن جوشکاری و خنک کاری کنترل شده از این مشکل جلوگیری می کند.
ناظر پروژه موظف است نتایج اندازه گیری ناشاقولی را بررسی و تأیید کند. در صورت تجاوز از رواداری مجاز ناشاقولی ستون فلزی، او مجاز به صدور دستور اصلاح یا تعویض ستون است.
