بکس بادی چیست و چه کاربردی دارد؟

بکس بادی یکی از ابزارهای قدرتمند برای باز و بسته کردن اتصالات رزوه ای است که نیروی مورد نیاز خود را از هوای فشرده دریافت می کند و به دلیل ایجاد گشتاور بالا، سرعت انجام عملیات و قابلیت استفاده مداوم، در تعمیرگاه های خودرو، خطوط مونتاژ، صنایع فلزی و تعمیرات ماشین آلات کاربرد گسترده ای دارد. این ابزار که با نام Pneumatic Impact Wrench نیز شناخته می شود، برخلاف آچارهای معمولی فقط به نیروی چرخشی متکی نیست و با ایجاد ضربات متوالی، باز کردن پیچ ها و مهره های سفت یا زنگ زده را آسان تر می کند. در محیط های صنعتی که تجهیزات و سازه های وابسته به قیمت آهن به صورت گسترده استفاده می شوند، انتخاب ابزار مناسب برای مونتاژ و تعمیر اتصالات اهمیت زیادی دارد. در ادامه این مقاله بررسی می کنیم آچار بکس بادی چیست، چگونه کار می کند، چه انواعی دارد و هنگام انتخاب، استفاده و نگهداری آن باید به چه نکاتی توجه کرد.

آچار بکس بادی چیست؟

آچار بکس بادی یک ابزار پنوماتیکی (Pneumatic Tool) است که انرژی هوای فشرده را ابتدا به حرکت دورانی و سپس از طریق مکانیزم ضربه به گشتاور لحظه ای بالا تبدیل می کند. هوای تولید شده توسط کمپرسور از طریق شیلنگ وارد موتور بادی ابزار می شود و روتور را به حرکت درمی آورد. این حرکت به مجموعه چکش و سندان منتقل شده و مکانیزم ضربه، پالس های گشتاور کوتاه اما قدرتمندی را به درایو خروجی وارد می کند. به همین دلیل آچار بادی می تواند اتصالاتی را باز کند که باز کردن آنها با جغجغه یا آچار دستی به نیروی بسیار بیشتری نیاز دارد.

عملکرد واقعی ابزار فقط به عدد گشتاور درج شده روی دستگاه وابسته نیست. فشار کاری، دبی هوای کمپرسور، قطر داخلی و طول شیلنگ، نوع کوپلینگ، مکانیزم ضربه و وضعیت روانکاری همگی روی توان خروجی اثر دارند. بنابراین هنگام انتخاب از میان انواع کمپرسور باید علاوه بر فشار، ظرفیت تحویل هوا یا Air Delivery نیز با مصرف هوای بکس تطبیق داده شود. کمپرسوری که فشار مناسبی تولید کند اما دبی کافی نداشته باشد، در استفاده پیوسته باعث افت دور و کاهش قدرت ضربه خواهد شد.

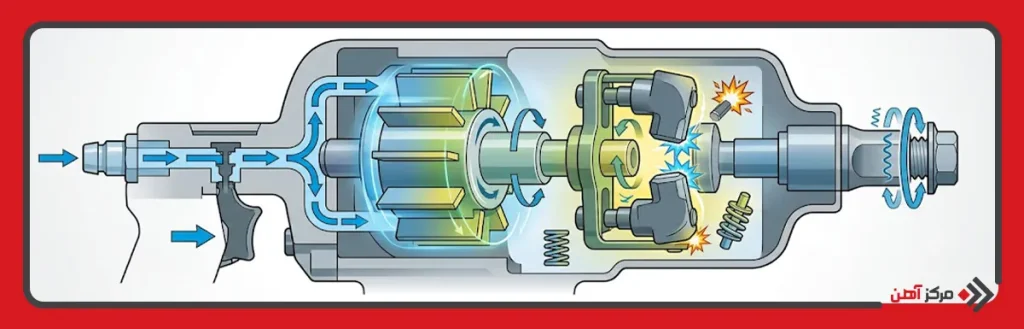

بکس بادی چگونه کار می کند؟

با فشردن ماشه، شیر ورودی باز شده و هوای فشرده وارد موتور پنوماتیکی می شود. در بسیاری از مدل ها، موتور از نوع پره ای یا Vane Motor است؛ فشار هوا روی پره های روتور نیرو وارد کرده و محور موتور را با سرعت بالا می چرخاند. این حرکت به صورت مستقیم برای اعمال گشتاور نهایی استفاده نمی شود، بلکه ابتدا انرژی دورانی به مجموعه ضربه منتقل شده و سپس به شکل ضربه های متوالی به سندان یا Anvil انتقال پیدا می کند.

زمانی که مقاومت پیچ افزایش پیدا می کند، مکانیزم ضربه وارد عمل شده و به جای اعمال یک نیروی یکنواخت، گشتاور را به شکل پالس های سریع و قدرتمند منتقل می کند. همین ویژگی دلیل توان بالای بکس بادی در باز کردن اتصالات سفت است. مکانیزم هایی مانند Twin Hammer، Jumbo Hammer، Pin Clutch و Rocking Dog روش های متفاوتی برای تولید این ضربات دارند و هر کدام از نظر شدت ضربه، دوام، لرزش و تناسب با کار مداوم ویژگی متفاوتی ارائه می کنند.

اجزای اصلی بکس بادی

ساختار آچار بکس بادی در ظاهر ساده است، اما عملکرد صحیح آن حاصل هماهنگی چند مجموعه مکانیکی و پنوماتیکی است. طراحی و کیفیت هر کدام از این اجزا می تواند بر گشتاور واقعی، دوام و راندمان ابزار تاثیر بگذارد.

• ورودی هوا (Air Inlet): محل اتصال شیلنگ یا کوپلینگ است و هوای فشرده از این قسمت وارد دستگاه می شود.
• شیر کنترل هوا: با فشردن ماشه مسیر جریان هوا را باز می کند و میزان هوای ورودی به موتور را کنترل می کند.
• موتور بادی: انرژی هوای فشرده را به حرکت دورانی تبدیل می کند. در بسیاری از بکس های حرفه ای از موتور پره ای استفاده می شود.
• روتور و پره ها: روتور درون محفظه موتور می چرخد و پره ها تحت تاثیر فشار هوا نیروی لازم برای حرکت آن را ایجاد می کنند.
• مکانیزم ضربه (Impact Mechanism): حرکت دورانی موتور را به ضربات گشتاوری قدرتمند تبدیل می کند و یکی از تعیین کننده ترین اجزای بکس است.
• سندان (Anvil): نیروی حاصل از مکانیزم ضربه را دریافت کرده و آن را به درایو خروجی انتقال می دهد.
• درایو چهارگوش (Square Drive): محل نصب سوکت بکس است و در ابعاد مختلف متناسب با نوع کار تولید می شود.
• کلید تغییر جهت: جهت چرخش ابزار را برای باز یا بسته کردن پیچ تغییر می دهد.
• تنظیم کننده توان: در برخی مدل ها امکان تغییر قدرت یا سرعت ابزار در چند سطح را فراهم می کند.
• پوسته و دسته: علاوه بر محافظت از اجزای داخلی، در کنترل ابزار، کاهش لرزش و کاهش خستگی کاربر نقش دارند.

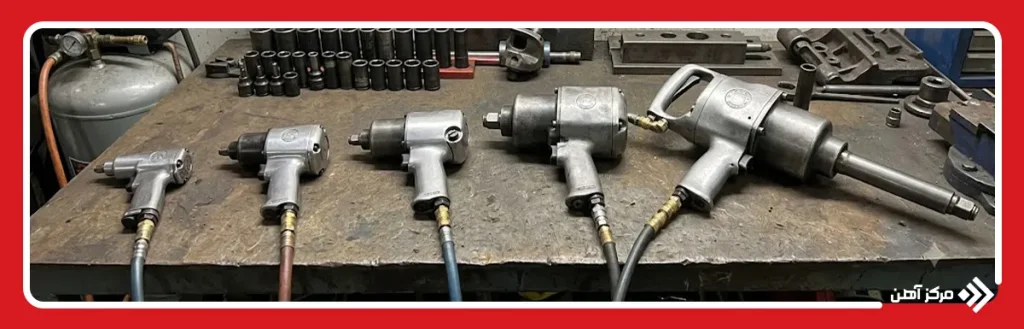

انواع بکس بادی

انواع بکس بادی را نمی توان تنها براساس قدرت موتور دسته بندی کرد. مکانیزم ضربه، اندازه درایو و فرم بدنه از مهم ترین معیارهایی هستند که مشخص می کنند یک ابزار برای چه نوع عملیاتی مناسب است.

انواع بکس بادی از لحاظ مکانیزم ضربه

• Twin Hammer: دارای دو چکش است و ترکیب مناسبی از قدرت، تعادل، سرعت ضربه و دوام ایجاد می کند. این سیستم در بسیاری از مدل های حرفه ای استفاده می شود.
• Jumbo Hammer: مکانیزمی نسبتا ساده اما قدرتمند دارد و برای دستیابی به گشتاور زیاد در ابعاد فشرده مناسب است.
• Pin Clutch: ضربات سریع ایجاد می کند و در برخی کاربردهای صنعتی و خطوط مونتاژ مورد استفاده قرار می گیرد.
• Rocking Dog: ساختار مقاومی دارد و در برخی بکس های سنگین و صنعتی استفاده می شود.
• Pinless Hammer: با ساختاری متفاوت برای انتقال ضربه، در برخی مدل های قدرتمند و بادوام به کار می رود.

نوع مکانیزم	ساختار و عملکرد	قدرت ضربه	دوام	ویژگی اصلی	کاربرد مناسب
Twin Hammer	دو چکش به صورت متعادل به سندان ضربه وارد می کنند	بسیار بالا	بسیار بالا	انتقال متعادل گشتاور و لرزش کمتر	تعمیرگاه حرفه ای، خودرو، صنعت
Jumbo Hammer	یک چکش بزرگ انرژی ضربه ای بالایی ایجاد می کند	بالا	بالا	ساختار نسبتا ساده و نسبت قدرت به وزن مناسب	تعمیر خودرو و کارهای نیمه سنگین
Pin Clutch	مجموعه پین ها ضربات سریع و کوتاه به سندان وارد می کنند	متوسط تا بالا	متوسط تا بالا	عملکرد سریع و نسبتا نرم	خطوط مونتاژ و کاربرد صنعتی
Rocking Dog	قطعه ضربه زن با حرکت نوسانی به سندان نیرو منتقل می کند	بالا	بالا	مقاومت مناسب در کاربردهای سنگین	ماشین آلات و تعمیرات صنعتی
Pinless Hammer	ضربه بدون استفاده از سیستم پین سنتی منتقل می شود	بالا	بالا	تعداد کمتر قطعات درگیر و انتقال موثر نیرو	بکس های صنعتی و سنگین
Single Hammer	یک چکش، ضربات مستقیم به سندان وارد می کند	متوسط	متوسط	طراحی ساده و هزینه ساخت کمتر	مصارف عمومی و نیمه حرفه ای

انواع بکس بادی از لحاظ اندازه درایو

انواع سایز بکس بادی براساس اندازه اتصال چهارگوش خروجی یا Square Drive دسته بندی می شوند. انتخاب سایز صحیح باید متناسب با ابعاد اتصالات و میزان گشتاور مورد نیاز انجام شود.

• 1/4 اینچ: مناسب پیچ های کوچک و کارهای ظریف
• 3/8 اینچ: مناسب تعمیرات سبک و فضاهای محدود
• 1/2 اینچ: رایج ترین گزینه برای تعمیرات خودرو و کاربردهای عمومی
• 3/4 اینچ: مناسب خودروهای سنگین و تجهیزات صنعتی
• 1 اینچ: مناسب کامیون، ماشین آلات سنگین و تجهیزات راهسازی
• 1.5 اینچ: مناسب کاربردهای بسیار سنگین صنعتی
• 2.5 اینچ: مورد استفاده در برخی تجهیزات و اتصالات فوق سنگین

اندازه درایو	معادل تقریبی	سطح قدرت	اندازه اتصالات مناسب	کاربرد رایج	شرایط استفاده
1/4 اینچ	6.35 میلی متر	سبک	پیچ و مهره های کوچک	مونتاژ دقیق و تعمیرات سبک	فضاهای محدود و قطعات کوچک
3/8 اینچ	9.5 میلی متر	سبک تا متوسط	اتصالات کوچک و متوسط	تعمیرات خودرو و موتور	مناسب دسترسی محدود
1/2 اینچ	12.7 میلی متر	متوسط تا بالا	اتصالات متوسط	تعمیرگاه خودرو، پیچ چرخ و تعمیر عمومی	رایج ترین سایز بکس بادی
3/4 اینچ	19 میلی متر	بالا	پیچ و مهره های بزرگ	کامیون، تجهیزات صنعتی و کشاورزی	کار نیمه سنگین و سنگین
1 اینچ	25.4 میلی متر	بسیار بالا	اتصالات بزرگ و سنگین	کامیون، معدن، راهسازی و صنعت	استفاده حرفه ای سنگین
1-1/2 اینچ	38.1 میلی متر	فوق سنگین	اتصالات صنعتی بسیار بزرگ	پتروشیمی، معدن و ماشین آلات سنگین	محیط های صنعتی تخصصی
2-1/2 اینچ	63.5 میلی متر	فوق سنگین	پیچ های بسیار بزرگ	صنایع فوق سنگین و تجهیزات خاص	کاربردهای محدود و تخصصی

بزرگ بودن درایو لزوما به معنای بهتر بودن ابزار نیست. برای یک اتصال کوچک، استفاده از بکس بسیار بزرگ می تواند کنترل گشتاور را دشوار کند و احتمال صدمه به پیچ یا رزوه را افزایش دهد.

انواع بکس بادی از لحاظ ظاهری

فرم ظاهری آچار بادی فقط جنبه طراحی ندارد؛ بلکه بر نحوه گرفتن دستگاه، کنترل گشتاور، دسترسی به محل پیچ و خستگی اپراتور تاثیر می گذارد.

• Pistol Grip: طراحی تفنگی و متداول برای تعمیرات عمومی
• D-Handle: دارای دسته D شکل برای کنترل بهتر مدل های سنگین
• T-Handle: مناسب برخی بکس های بسیار قدرتمند صنعتی
• Straight: دارای بدنه مستقیم برای دسترسی به نقاط خاص
• Compact: دارای طول بدنه کمتر برای کار در فضای محدود
• Angle Impact Wrench: دارای طراحی زاویه دار برای دسترسی به پیچ های دشوار

نوع طراحی	شکل ظاهری	ویژگی اصلی	مزیت	محدودیت	کاربرد مناسب
Pistol Grip	دسته تفنگی	ماشه در قسمت دسته قرار دارد	کنترل آسان و ارگونومی مناسب	در مدل های بسیار سنگین کنترل دشوارتر می شود	تعمیرگاه خودرو و کاربرد عمومی
Compact	بدنه کوتاه و فشرده	فاصله پشت ابزار تا درایو کم است	دسترسی عالی به فضای محدود	معمولا تنوع قدرت محدودتری دارد	موتور خودرو و بخش های فشرده
Stubby	بسیار کوتاه تر از مدل استاندارد	حداقل طول بدنه	دسترسی به نقاط بسیار تنگ	کنترل ابزار در برخی کارها دشوارتر است	سیستم تعلیق و فضای داخلی موتور
Straight	بدنه و درایو تقریبا در یک راستا	ساختار مستقیم	دسترسی مناسب به مسیرهای باریک	برای برخی کارهای عمومی ارگونومی کمتری دارد	مونتاژ و تجهیزات صنعتی
Angle	درایو زاویه دار نسبت به بدنه	دسترسی جانبی به پیچ	مناسب نقاطی که بکس معمولی وارد نمی شود	معمولا گشتاور پایین تر از مدل های سنگین دارد	تعمیر موتور و فضای محدود
D-Handle	دارای دسته D شکل در عقب	امکان گرفتن ابزار با دو دست	کنترل بهتر گشتاور و وزن زیاد	ابعاد و وزن بیشتر	بکس های 1 اینچ و کاربرد صنعتی
T-Handle	طراحی دسته ای شبیه T	امکان کنترل ابزار سنگین با دو دست	توزیع مناسب نیرو بین دست ها	مناسب فضای محدود نیست	صنایع سنگین و اتصالات بزرگ

مدل Pistol Grip پرکاربردترین طراحی در میان انواع آچار بادی است و برای بیشتر تعمیرات خودرو و کارهای عمومی انتخاب مناسبی محسوب می شود. در مقابل، بکس های D-Handle و T-Handle برای گشتاورهای بسیار بالا طراحی می شوند و امکان کنترل بهتر وزن و واکنش دستگاه را هنگام کار روی اتصالات سنگین فراهم می کنند.

کاربردهای آچار بکس بادی

انواع آچار بادی با توجه به قدرت، ابعاد درایو، وزن و نوع طراحی برای طیف گسترده ای از عملیات تعمیراتی و صنعتی قابل استفاده هستند. مهم ترین کاربردهای آچار بکس بادی عبارتند از:

• باز و بسته کردن پیچ چرخ خودرو
• تعمیر سیستم تعلیق خودرو
• تعمیر موتور و مجموعه انتقال قدرت
• سرویس کامیون و اتوبوس
• تعمیر ماشین آلات راهسازی
• سرویس تجهیزات معدنی
• مونتاژ ماشین آلات صنعتی
• تعمیر تجهیزات کارخانه ای
• باز کردن اتصالات زنگ زده
• مونتاژ تجهیزات و سازه های فلزی
• خطوط تولید و مونتاژ
• تعمیر ماشین آلات کشاورزی
• تعمیر تجهیزات ریلی
• تعمیر و نگهداری تجهیزات صنعتی
• باز کردن فلنج ها و اتصالات مکانیکی سنگین

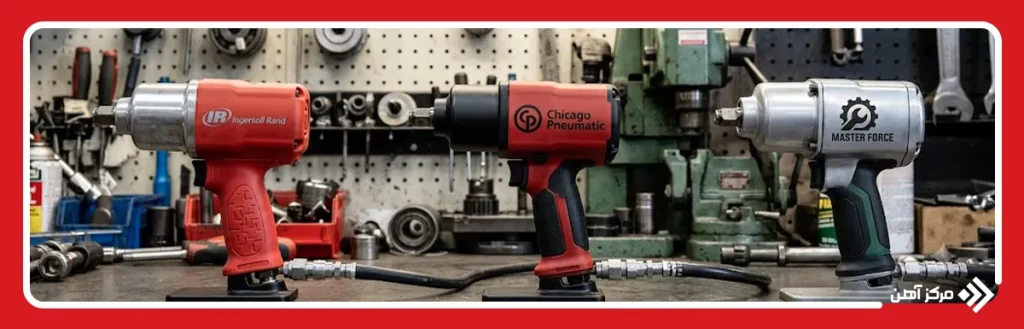

کدام مارک آچار بادی بهتر است؟

انتخاب بهترین مارک آچار بادی به نوع استفاده، میزان کار روزانه، دسترسی به قطعات یدکی و بودجه بستگی دارد. ابزاری که برای یک تعمیرگاه خودرو مناسب است، الزاما بهترین انتخاب برای واحد نگهداری یک کارخانه یا تعمیر ماشین آلات معدنی نیست. با این حال برخی برندها در صنعت ابزار پنوماتیکی سابقه طولانی تری دارند و محصولات آنها در کاربردهای حرفه ای بیشتر مورد استفاده قرار می گیرد.

برند	ویژگی شاخص	کاربرد مناسب	سطح پیشنهادی
Ingersoll Rand	دوام بالا و قدرت مناسب	تعمیرگاه حرفه ای و صنعت	حرفه ای
Chicago Pneumatic	تنوع زیاد مدل و تجهیزات صنعتی	تعمیرگاه و صنایع سنگین	حرفه ای
Aircat	قدرت مناسب نسبت به وزن و صدای کمتر در برخی مدل ها	تعمیرگاه حرفه ای	حرفه ای
NitroCat	گشتاور بالا در مدل های سنگین	تعمیر خودرو و تجهیزات سنگین	حرفه ای
Astro Pneumatic	تنوع محصول و قیمت رقابتی	تعمیرگاه و استفاده نیمه حرفه ای	متوسط تا حرفه ای

در بین این برندها، Ingersoll Rand و Chicago Pneumatic معمولا در رده ابزارهای حرفه ای و صنعتی قرار می گیرند. با این حال نباید تنها براساس نام برند خرید کرد. حداکثر گشتاور بازکنندگی، گشتاور کاری، میزان مصرف هوا، وزن دستگاه، مکانیزم ضربه، کیفیت خدمات و دسترسی به قطعات یدکی باید برای مدل مورد نظر به صورت جداگانه بررسی شوند.

نحوه استفاده از بکس بادی

برای استفاده صحیح از بکس بادی ابتدا باید کمپرسور، رگلاتور، شیلنگ و کوپلینگ متناسب با مصرف هوای دستگاه آماده شوند. پس از کنترل فشار کاری توصیه شده توسط سازنده، سوکت ضربه ای مناسب یا Impact Socket روی درایو قرار می گیرد. سوکت باید دقیقا متناسب با اندازه مهره باشد و برای تحمل ضربات بکس طراحی شده باشد. سپس ابزار تا حد امکان هم محور با پیچ نگه داشته شده و ماشه به صورت کنترل شده فشرده می شود.

هنگام بستن پیچ های حساس بهتر است از بکس بادی صرفا برای نزدیک کردن سریع پیچ به محل نهایی استفاده شود. گشتاور نهایی اتصالاتی که مقدار مشخصی برای آنها تعیین شده است باید با آچار ترک متر یا Torque Wrench تنظیم شود. استفاده طولانی از بکس روی پیچ قفل شده نه تنها روش مناسبی برای افزایش نیروی بازکنندگی نیست، بلکه می تواند باعث استهلاک مکانیزم ضربه، گرم شدن دستگاه یا آسیب دیدن پیچ و رزوه شود.

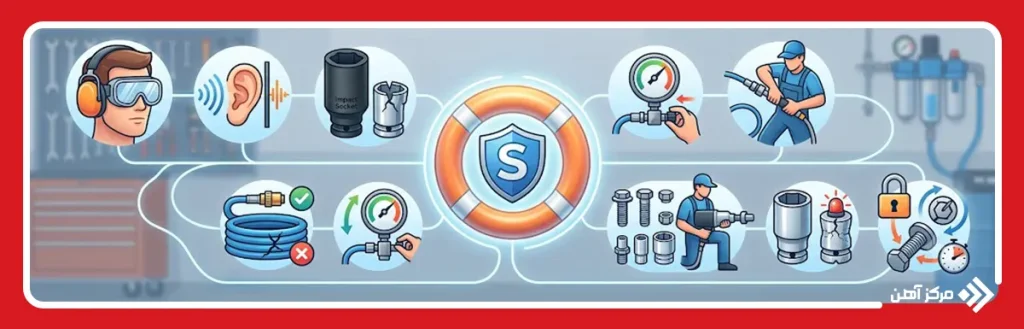

نکات ایمنی هنگام کار با بکس بادی

کار با آچار بادی به دلیل وجود فشار هوا، گشتاور بالا و ضربات مکانیکی نیازمند رعایت اصول ایمنی مشخصی است.

• استفاده از عینک ایمنی: از چشم ها در برابر براده، زنگ و قطعات جدا شده محافظت می کند.
• استفاده از محافظ شنوایی: صدای بکس در استفاده طولانی می تواند برای شنوایی مضر باشد.
• استفاده از Impact Socket: سوکت معمولی برای تحمل ضربات مداوم بکس طراحی نشده است.
• کنترل شیلنگ هوا: شیلنگ ترک خورده یا اتصال معیوب باید پیش از شروع کار تعویض شود.
• تنظیم فشار مناسب: افزایش فشار بیش از محدوده اعلام شده توسط سازنده می تواند به ابزار آسیب بزند.
• قطع جریان هوا هنگام سرویس: پیش از تعویض سوکت یا تعمیر ابزار بهتر است شیلنگ هوا جدا شود.
• انتخاب سایز صحیح سوکت: وجود لقی بین مهره و سوکت احتمال آسیب به گوشه های مهره را افزایش می دهد.
• کنترل وضعیت بدن: هنگام کار با بکس های سنگین باید دستگاه با تسلط کافی نگه داشته شود.
• بررسی سوکت پیش از کار: سوکت دارای ترک یا تغییر شکل نباید مورد استفاده قرار گیرد.
• پرهیز از کار مداوم روی پیچ قفل شده: ضربه طولانی می تواند به دستگاه یا اتصال صدمه وارد کند.

مزایای بکس بادی

مهم ترین مزایای بکس بادی عبارتند از:

• نسبت توان به وزن مناسب
• گشتاور خروجی بالا
• سرعت زیاد در باز کردن پیچ ها
• عملکرد مناسب در استفاده مداوم
• ساختار نسبتا ساده موتور بادی
• عدم نیاز به باتری
• مناسب برای محیط های دارای شبکه هوای فشرده
• تنوع گسترده در اندازه درایو
• وجود مدل های مناسب کار فوق سنگین
• قدرت مناسب برای باز کردن اتصالات سفت
• طول عمر مناسب در صورت سرویس صحیح
• امکان استفاده طولانی در محیط های حرفه ای

معایب بکس بادی

مهم ترین معایب آچار بکس بادی عبارتند از:

• نیاز به کمپرسور هوا
• وابستگی توان ابزار به دبی کمپرسور
• محدودیت جابجایی به دلیل وجود شیلنگ
• افت توان در شیلنگ های نامناسب
• نیاز به کنترل رطوبت هوای فشرده
• نیاز به روانکاری در بسیاری از مدل ها
• تولید صدای نسبتا زیاد
• نیاز به ایجاد شبکه هوای فشرده در محیط صنعتی
• افزایش هزینه اولیه در صورت نداشتن کمپرسور
• محدودیت استفاده در محیط های فاقد هوای فشرده

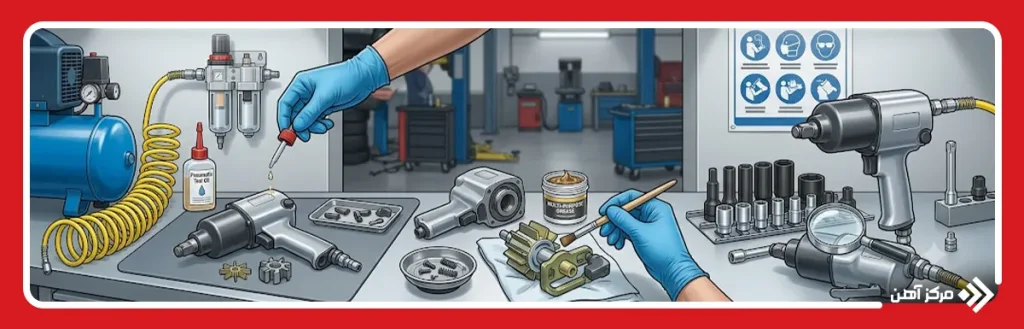

روش نگهداری بکس بادی

یکی از مهم ترین اصول نگهداری بکس بادی تامین هوای تمیز و خشک است. رطوبت موجود در هوای فشرده می تواند باعث خوردگی قطعات داخلی شود و ورود گرد و غبار نیز سایش روتور، پره ها و اجزای موتور را افزایش می دهد. تخلیه دوره ای آب مخزن کمپرسور، کنترل فیلتر هوا، بررسی رگلاتور و اطمینان از سلامت شیلنگ و کوپلینگ از اقدامات ضروری هستند. در مدل هایی که به روغن کاری نیاز دارند نیز باید از روغن مخصوص ابزار پنوماتیک و مقدار توصیه شده توسط سازنده استفاده شود.

مکانیزم ضربه نیز باید براساس طراحی دستگاه سرویس شود، زیرا روش روغن کاری و گریس کاری تمام انواع بکس بادی یکسان نیست. کاهش محسوس قدرت، صدای غیرعادی، افزایش لرزش، نوسان دور و نشتی هوا از نشانه هایی هستند که می توانند نیاز دستگاه به سرویس را نشان دهند. همچنین باید درایو، نگهدارنده سوکت و بدنه ابزار به صورت دوره ای بررسی شوند تا ترک، خوردگی یا تغییر شکل احتمالی قبل از ایجاد خرابی جدی شناسایی شود.

نکات مهم در خرید بکس بادی

برای انتخاب یک آچار بکس بادی مناسب بهتر است مشخصات فنی دستگاه با نوع کار و زیرساخت هوای فشرده موجود مقایسه شود. مهم ترین معیارهای خرید عبارتند از:

• حداکثر گشتاور بازکنندگی
• میزان گشتاور کاری
• اندازه Square Drive
• نوع مکانیزم ضربه
• میزان مصرف هوا
• فشار کاری مورد نیاز
• سرعت آزاد یا Free Speed
• وزن دستگاه
• طول بدنه
• ابعاد کلی ابزار
• سطح صدا
• میزان لرزش
• طراحی و ارگونومی دسته
• طول سندان
• قابلیت تنظیم قدرت
• کیفیت قطعات داخلی
• کیفیت بدنه
• دسترسی به قطعات یدکی
• امکان تعمیر و سرویس
• تناسب با ظرفیت کمپرسور
• تناسب با مدت استفاده روزانه
• اعتبار برند و خدمات پس از فروش

در نهایت، برای پاسخ دقیق به این سوال که آچار بکس بادی چیست باید به نحوه تبدیل انرژی هوای فشرده به ضربات گشتاوری توجه کرد. همین مکانیزم باعث شده است بکس بادی به یکی از ابزارهای اصلی در تعمیرگاه ها، صنایع تولیدی و واحدهای تعمیر و نگهداری تبدیل شود. شناخت انواع بکس بادی، انتخاب صحیح از میان انواع سایز بکس بادی، بررسی ظرفیت واقعی کمپرسور و تطبیق گشتاور دستگاه با نوع اتصال اهمیت بیشتری از انتخاب ابزار صرفا براساس عدد قدرت دارد. یک آچار بکس بادی مناسب در صورت انتخاب اصولی، استفاده صحیح و نگهداری منظم می تواند سرعت عملیات را افزایش دهد، استهلاک نیروی انسانی را کاهش دهد و در محیط های حرفه ای عملکرد قابل اتکایی داشته باشد.
