علت خرابی پوزیشنر چیست و چگونه از آن جلوگیری کنیم؟

علت خرابی پوزیشنر معمولا به عواملی مانند کیفیت نامناسب هوای ابزار دقیق، افت فشار، فرسودگی قطعات داخلی، تنظیم نادرست، شرایط محیطی نامناسب و مشکلات سیستم کنترلی مربوط می شود. پوزیشنر وظیفه دارد موقعیت واقعی شیر را با فرمان دریافتی از سیستم کنترل مقایسه کرده و در صورت وجود اختلاف، وضعیت عملگر را اصلاح کند. خرابی این تجهیز می تواند دقت کنترل جریان، فشار یا دما را کاهش دهد و حتی باعث توقف بخشی از خط تولید شود. در واحدهای صنعتی که هزینه تجهیزات، تعمیرات و حتی قیمت روز آهن بر هزینه نگهداری مجموعه تاثیر دارد، جلوگیری از خرابی تجهیزات کنترلی اهمیت اقتصادی زیادی پیدا می کند.

برای درک بهتر علت بروز مشکل ابتدا باید دانست پوزیشنر چیست و چگونه با اکچویتور و سیستم کنترل ارتباط برقرار می کند. پوزیشنر فرمان الکتریکی یا پنوماتیکی را دریافت می کند و بر اساس بازخورد موقعیت شیر، فشار لازم برای حرکت اکچویتور را تنظیم می کند. به همین دلیل هرگونه اختلال در هوای فشرده، سنسور موقعیت، اتصالات الکتریکی یا مکانیزم حرکتی می تواند باعث خرابی پوزیشنر شود. نگهداری دوره ای، بررسی فشار هوا، کنترل نشتی و کالیبراسیون منظم از مهم ترین اقداماتی هستند که عمر این تجهیز را افزایش می دهند.

مهم ترین علت های خرابی پوزیشنر

دلایل خرابی پوزیشنر را نمی توان تنها به خود این تجهیز محدود کرد؛ زیرا پوزیشنر بخشی از یک مجموعه کنترلی شامل اکچویتور، منبع هوای فشرده، سیگنال کنترلی و شیر صنعتی است. در بسیاری از موارد، پوزیشنر سالم است اما وجود اصطکاک زیاد در ساقه شیر، گرفتگی مسیر هوا، عملکرد نامناسب اکچویتور یا فشار ناکافی باعث می شود سیستم رفتار غیرطبیعی داشته باشد. به همین دلیل هنگام بررسی خرابی باید تمام اجزای مرتبط با حرکت شیر به صورت یک سیستم واحد ارزیابی شوند.

یکی دیگر از عوامل موثر در ایجاد مشکل، ارتباط نادرست میان پوزیشنر و کنترل ولو است. اگر مکانیزم فیدبک به درستی نصب نشده باشد یا محدوده حرکت شیر با تنظیمات پوزیشنر تطابق نداشته باشد، تجهیز نمی تواند موقعیت واقعی شیر را به درستی تشخیص دهد. همچنین تغییر شرایط فرایندی، ورود آلودگی، لرزش مداوم و فرسودگی قطعات به مرور دقت تجهیز را کاهش می دهند. برای تشخیص دقیق مشکل، بررسی عوامل مختلف به صورت مرحله ای اهمیت زیادی دارد.

آلودگی و رطوبت هوای فشرده

یکی از رایج ترین عوامل خرابی پوزیشنرهای پنوماتیکی و الکتروپنوماتیکی، ورود رطوبت، روغن، گرد و غبار یا ذرات آلاینده به مسیر هوای ابزار دقیق است. این آلودگی ها می توانند نازل ها، اوریفیس ها و مسیرهای داخلی پوزیشنر را مسدود کرده و پاسخ تجهیز به فرمان کنترلی را کند یا نامنظم کنند. وجود رطوبت همچنین می تواند باعث خوردگی قطعات فلزی داخلی شود. برای جلوگیری از این مشکل باید از فیلتر رگلاتور مناسب استفاده شود و کیفیت هوای فشرده به صورت دوره ای مورد بررسی قرار گیرد. تخلیه آب جمع شده در سیستم هوای فشرده نیز اهمیت زیادی دارد.

نشتی و افت فشار

نشتی در لوله های هوا، اتصالات، دیافراگم یا بخش های داخلی پوزیشنر باعث می شود فشار مورد نیاز برای حرکت صحیح اکچویتور تامین نشود. در چنین شرایطی ممکن است شیر با تاخیر حرکت کند، به موقعیت تعیین شده نرسد یا دائما میان چند موقعیت نوسان داشته باشد. این مشکل به ویژه در تجهیزاتی که با شیر پنوماتیک کار می کنند اهمیت بیشتری دارد؛ زیرا عملکرد صحیح مجموعه به فشار پایدار هوای فشرده وابسته است. بررسی شیلنگ ها، اتصالات، گیج فشار و خطوط خروجی پوزیشنر می تواند محل نشتی را مشخص کند. افت فشار منبع نیز باید جداگانه بررسی شود.

تنظیم یا کالیبراسیون نادرست

تنظیم اشتباه محدوده صفر و اسپن یا انجام نادرست کالیبراسیون می تواند باعث اختلاف میان فرمان کنترلی و موقعیت واقعی شیر شود. برای مثال ممکن است سیستم فرمان باز شدن پنجاه درصدی را ارسال کند، اما شیر در موقعیتی متفاوت متوقف شود. این وضعیت لزوما به معنای خرابی سخت افزاری نیست و ممکن است تنها با کالیبراسیون صحیح برطرف شود. تغییر مکان پوزیشنر، تعمیر اکچویتور، باز و بسته کردن لینک مکانیکی یا انجام عملیات تعمیراتی روی شیر از عواملی هستند که می توانند تنظیم قبلی تجهیز را تغییر دهند. پس از چنین اقداماتی بهتر است کالیبراسیون مجدد انجام شود.

خرابی سنسور و قطعات داخلی

پوزیشنرهای دیجیتال و الکتروپنوماتیکی دارای قطعاتی مانند سنسور موقعیت، برد الکترونیکی، مبدل جریان به فشار و اجزای مکانیکی هستند. خرابی هر کدام از این بخش ها می تواند موجب ارسال اطلاعات اشتباه یا عدم پاسخ صحیح تجهیز شود. فرسودگی سنسور موقعیت ممکن است باعث پرش مقدار بازخورد، نوسان شیر یا نمایش موقعیت غیرواقعی شود. در تجهیزات الکترونیکی، نوسانات ولتاژ، رطوبت و افزایش دما نیز می توانند به برد داخلی آسیب وارد کنند. بررسی خطاهای ثبت شده در پوزیشنرهای هوشمند و تست سیگنال های ورودی و خروجی معمولا اطلاعات مناسبی درباره وضعیت قطعات داخلی ارائه می دهد.

لرزش و شرایط نامناسب محیطی

لرزش شدید تجهیزات دوار، ضربه های مکانیکی، دمای بالا، رطوبت محیط و نفوذ مواد خورنده می توانند عمر پوزیشنر را کاهش دهند. لرزش مداوم ممکن است پیچ های اتصال، مکانیزم فیدبک یا کانکتورهای الکتریکی را شل کند و در نتیجه موقعیت خوانده شده توسط تجهیز با موقعیت واقعی شیر تفاوت داشته باشد. در محیط های صنعتی سخت باید از پوزیشنرهایی با درجه حفاظت مناسب استفاده شود. همچنین نصب صحیح پایه ها و کاهش انتقال ارتعاش به تجهیز اهمیت دارد. بررسی وضعیت کابل ها، گلندها، اتصالات مکانیکی و محفظه پوزیشنر در برنامه تعمیرات پیشگیرانه می تواند از بسیاری از خرابی های محیطی جلوگیری کند.

نشانه های خرابی پوزیشنر

شناخت نشانه های خرابی پوزیشنر کمک می کند مشکل پیش از ایجاد اختلال جدی در فرایند شناسایی شود. یکی از مهم ترین علائم، اختلاف میان مقدار فرمان ارسالی از سیستم کنترل و موقعیت واقعی شیر است. برای مثال سیستم ممکن است فرمان باز شدن هفتاد درصدی را صادر کند اما شیر در موقعیت متفاوتی قرار بگیرد. حرکت پله ای، کند یا ناپایدار شیر، نوسان مداوم موقعیت و عدم رسیدن به نقطه تنظیم نیز از علائم رایج هستند.

افزایش مصرف هوای فشرده، صدای غیرطبیعی خروج هوا، تغییرات ناگهانی فشار خروجی پوزیشنر و مشاهده خطا روی نمایشگر مدل های دیجیتال نیز باید جدی گرفته شوند. در برخی موارد، شیر به طور کامل باز یا بسته می شود اما در موقعیت های میانی کنترل مناسبی ندارد. همچنین ممکن است حرکت شیر تنها در یک جهت با مشکل مواجه شود. البته هر یک از این نشانه ها می توانند ناشی از خرابی اکچویتور، گرفتگی شیر یا مشکلات مکانیکی نیز باشند؛ بنابراین نباید بدون انجام تست های تکمیلی، پوزیشنر به عنوان عامل اصلی خرابی شناخته شود.

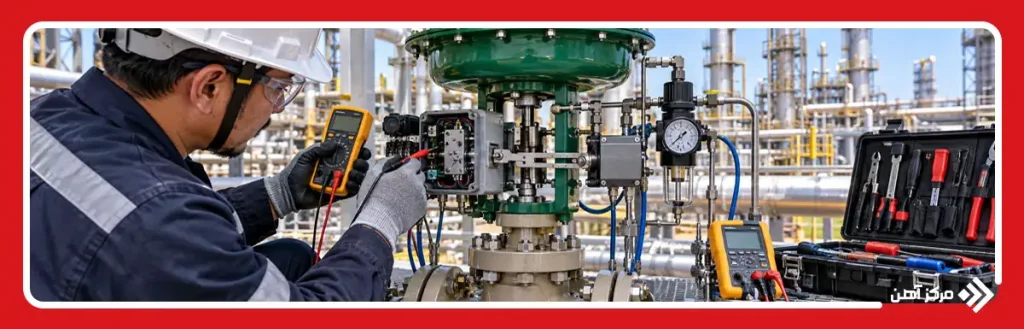

روش عیب یابی پوزیشنر

عیب یابی پوزیشنر بهتر است با یک روند مرحله ای انجام شود تا مشخص شود مشکل از خود تجهیز است یا از بخش های دیگری مانند اکچویتور، شیر، سیستم هوای فشرده یا سیگنال کنترلی ناشی می شود. در مرحله نخست باید فشار هوای ورودی بررسی شود. فشار باید در محدوده توصیه شده سازنده قرار داشته باشد و هنگام حرکت شیر افت قابل توجهی نداشته باشد. سپس مسیرهای هوا، فیلتر رگلاتور و اتصالات از نظر نشتی یا گرفتگی کنترل می شوند.

در مرحله بعد باید سیگنال فرمان ورودی و بازخورد موقعیت اندازه گیری شود. در پوزیشنرهای متداول با سیگنال 4 تا 20 میلی آمپر می توان با مولتی متر یا کالیبراتور فرایندی صحت فرمان را بررسی کرد. سپس با اعمال چند مقدار مختلف، مانند صفر، میانه و انتهای دامنه، پاسخ شیر ارزیابی می شود. اگر فرمان صحیح باشد اما موقعیت شیر تطابق نداشته باشد، کالیبراسیون، سنسور موقعیت و مکانیزم فیدبک باید بررسی شوند. همچنین بهتر است حرکت مکانیکی شیر و اکچویتور بدون دخالت پوزیشنر آزمایش شود تا گیرکردگی یا اصطکاک بیش از حد مشخص شود.

بخش مورد بررسی	نشانه احتمالی	اقدام پیشنهادی
فشار هوای ورودی	حرکت کند یا ناقص شیر	بررسی فشار و فیلتر رگلاتور
مسیر هوای خروجی	نشت هوا یا افت فشار	بررسی شیلنگ و اتصالات
سیگنال فرمان	عدم پاسخ پوزیشنر	اندازه گیری جریان یا ولتاژ
سنسور موقعیت	نمایش موقعیت اشتباه	بررسی فیدبک و کالیبراسیون
اکچویتور	حرکت ناقص یا یک طرفه	تست مستقل اکچویتور
مکانیزم شیر	گیرکردن یا حرکت سخت	بررسی ساقه و اجزای مکانیکی

راه های جلوگیری از خرابی پوزیشنر

پیشگیری از خرابی پوزیشنر بیشتر به کیفیت نگهداری و شرایط نصب بستگی دارد. مهم ترین اقدام، تامین هوای ابزار دقیق تمیز و خشک است. استفاده از فیلتر رگلاتور مناسب و تخلیه دوره ای رطوبت می تواند احتمال گرفتگی مسیرهای داخلی و خوردگی قطعات را کاهش دهد. فشار هوای ورودی نیز باید متناسب با مشخصات پوزیشنر و اکچویتور تنظیم شود و از افزایش یا کاهش غیرمجاز آن جلوگیری شود.

بازرسی منظم اتصالات مکانیکی و پنوماتیکی نیز اهمیت زیادی دارد. شل شدن بازوی فیدبک، پیچ های نصب یا کانکتورهای الکتریکی می تواند دقت کنترل را کاهش دهد. علاوه بر این، کالیبراسیون دوره ای و ثبت نتایج آن امکان شناسایی تدریجی تغییر عملکرد تجهیز را فراهم می کند.

در محیط هایی که لرزش، گرد و غبار یا رطوبت زیادی وجود دارد، انتخاب مدل مناسب با درجه حفاظت کافی ضروری است. رعایت توصیه های سازنده درباره محدوده دما، فشار، روش نصب و سرویس دوره ای نیز می تواند احتمال خرابی زودهنگام را به میزان قابل توجهی کاهش دهد.

چه زمانی پوزیشنر باید تعمیر یا تعویض شود؟

تصمیم میان تعمیر و تعویض پوزیشنر به نوع خرابی، عمر تجهیز، هزینه قطعات و اهمیت فرایند بستگی دارد. مشکلاتی مانند کالیبراسیون نامناسب، گرفتگی مسیر هوا، نشتی اتصالات یا خرابی محدود برخی قطعات معمولا قابل تعمیر هستند. اگر پس از تمیزکاری، تنظیم و کالیبراسیون، عملکرد تجهیز به حالت پایدار بازگردد، نیازی به تعویض کامل پوزیشنر وجود ندارد.

در مقابل، خرابی برد اصلی، آسیب شدید سنسور موقعیت، خوردگی گسترده قطعات داخلی یا تکرار مداوم خطا می تواند تعویض تجهیز را منطقی تر کند. همچنین اگر مدل پوزیشنر بسیار قدیمی باشد و قطعات یدکی یا خدمات تعمیر آن در دسترس نباشد، استفاده از مدل جدید می تواند هزینه نگهداری آینده را کاهش دهد.

در فرایندهای حساس بهتر است تصمیم تنها بر اساس هزینه تعمیر گرفته نشود. میزان تاثیر خرابی بر ایمنی، کیفیت محصول، توقف تولید و قابلیت اطمینان سیستم نیز باید بررسی شود. تست عملکرد پس از تعمیر مشخص می کند تجهیز همچنان توانایی کنترل دقیق شیر را دارد یا خیر.

پوزیشنر یکی از اجزای مهم در حفظ دقت عملکرد شیرهای کنترلی است و هرگونه اختلال در آن می تواند روی پایداری کل فرایند تاثیر بگذارد. نکته مهم این است که هر رفتار غیرعادی شیر الزاما به معنای خرابی مستقیم پوزیشنر نیست و گاهی منشا مشکل در سیستم هوای فشرده، اکچویتور، اتصالات یا بخش مکانیکی شیر قرار دارد. به همین دلیل تشخیص صحیح، نیازمند بررسی مرحله ای تمام اجزای مرتبط است.

ثبت سوابق عملکرد، بررسی تغییرات تدریجی پاسخ شیر و توجه به هشدارهای اولیه می تواند از تبدیل یک ایراد کوچک به خرابی جدی جلوگیری کند. همچنین انتخاب پوزیشنر متناسب با شرایط کاری و رعایت دستورالعمل سازنده در نصب و سرویس، نقش مهمی در افزایش عمر تجهیز دارد. در نهایت، یک برنامه منظم پایش و نگهداری می تواند دقت کنترل فرایند را حفظ کرده و هزینه توقف های ناخواسته را کاهش دهد.
