شیر فشار شکن چیست و چرا استفاده از آن در صنایع فولادی ضروری است؟

شیر فشار شکن یکی از تجهیزات مهم در خطوط انتقال سیال است که وظیفه اصلی آن کنترل و کاهش فشار اضافی در سیستم های لوله کشی و فرایندهای صنعتی است. زمانی که فشار سیال از محدوده ایمن بیشتر شود، احتمال آسیب به لوله ها، اتصالات، تجهیزات و حتی توقف کامل خط تولید افزایش پیدا می کند. به همین دلیل استفاده از این تجهیز در بسیاری از صنایع به یک ضرورت تبدیل شده است. در صنایع فولادی که با جریان مداوم آب، بخار، گاز و سیالات فرایندی سروکار دارند، کنترل فشار نقش مستقیمی در ایمنی و راندمان دارد. انتخاب صحیح تجهیزات کنترلی علاوه بر مسائل فنی، از نظر اقتصادی نیز اهمیت زیادی دارد و بسیاری از پروژه های صنعتی هنگام طراحی خطوط انتقال، شرایط بازار و شاخص هایی مانند قیمت آهن امروز را نیز به صورت غیر مستقیم در برآورد هزینه های اجرایی در نظر می گیرند.

کاربرد گسترده این تجهیز باعث شده در صنایع مختلف نام های گوناگونی مانند شیر فشارشکن یا حتی شیرفشارشکن برای آن استفاده شود، اما هدف اصلی همه این مدل ها یکسان است؛ یعنی جلوگیری از ایجاد فشار مخرب و حفظ پایداری سیستم. این قطعه با کاهش فشار ورودی و ثابت نگه داشتن فشار خروجی، از تجهیزات پایین دست محافظت می کند و باعث افزایش عمر کاری سیستم می شود. به همین دلیل در شبکه های آب، خطوط بخار، بویلرها و واحدهای فولادی حضور گسترده دارد. از نظر ساختار، این تجهیز یکی از مهم ترین انواع شیر صنعتی محسوب می شود و نقش آن تنها قطع یا وصل جریان نیست، بلکه مدیریت فشار و ایجاد شرایط ایمن کاری است. در ادامه این مقاله مرکزآهن، بررسی می شود که شیر فشار شکن چیست، چگونه کار می کند و چرا حضور آن در صنایع فولادی اهمیت ویژه ای دارد.

شیر فشار شکن چیست؟

برای درک بهتر عملکرد این تجهیز ابتدا باید به این سوال پاسخ داد که شیر فشار شکن چیست و چه تفاوتی با سایر تجهیزات کنترلی دارد. شیر فشار شکن نوعی شیر کنترلی است که برای کاهش و ثابت نگه داشتن فشار خروجی در یک محدوده مشخص طراحی شده است. این تجهیز زمانی وارد عمل می شود که فشار ورودی از مقدار مورد نیاز بیشتر باشد و اگر کنترل انجام نشود، احتمال آسیب به سیستم وجود داشته باشد. عملکرد آن بر اساس تعادل میان فشار سیال و نیروهای مکانیکی داخلی شکل می گیرد و همین موضوع باعث می شود فشار خروجی در محدوده ایمن باقی بماند. در بسیاری از طراحی های مهندسی، رفتار این تجهیزات با مفاهیمی مانند ضریب جریان شیر بررسی می شود؛ زیرا ظرفیت عبور سیال و نحوه کنترل فشار به ویژگی های طراحی شیر وابسته است.

شیر فشار شکن تنها برای کاهش فشار استفاده نمی شود، بلکه نقش حفاظتی نیز دارد و از تجهیزات پایین دست در برابر نوسان های شدید محافظت می کند. به همین دلیل در خطوط آب، بخار و فرایندهای صنعتی حضور پررنگی دارد. بسیاری از افراد این تجهیز را با شیر اطمینان اشتباه می گیرند، در حالی که عملکرد آن ها متفاوت است. شیر فشار شکن به صورت مداوم فشار خروجی را تنظیم می کند، اما شیر اطمینان زمانی فعال می شود که فشار از حد خطرناک عبور کند و باید تخلیه اضطراری انجام شود. همین تفاوت باعث شده هر دو تجهیز در بسیاری از سیستم ها کنار یکدیگر استفاده شوند. فشار شکن آب، شیر فشار شکن بخار و شیر فشار شکن قابل تنظیم نمونه هایی از این خانواده هستند که بسته به شرایط کاری انتخاب می شوند. شناخت دقیق عملکرد و تفاوت این تجهیزات، نخستین قدم برای انتخاب صحیح و نصب شیر فشارشکن در محیط های صنعتی است.

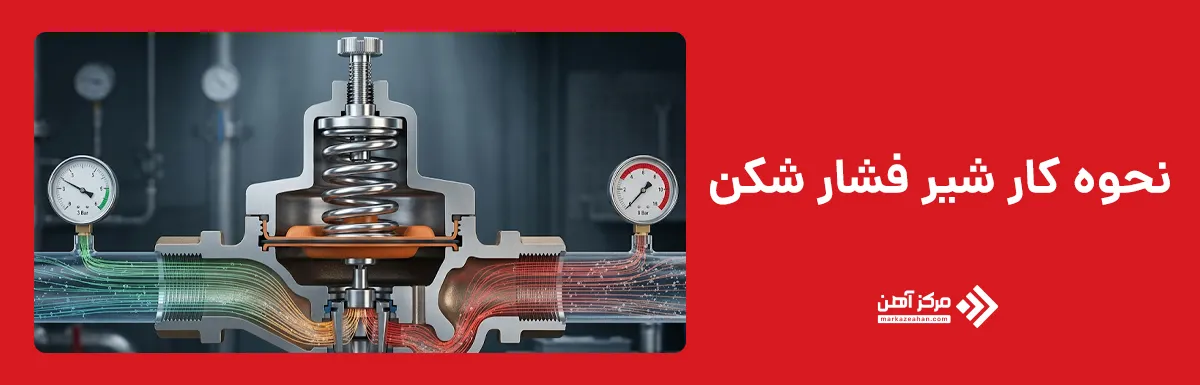

شیر فشار شکن چگونه کار می کند؟

عملکرد شیر فشار شکن بر پایه ایجاد تعادل میان فشار سیال و نیروی اجزای داخلی شیر انجام می شود. زمانی که سیال با فشار بالا وارد سیستم می شود، این تجهیز میزان عبور جریان را به گونه ای تنظیم می کند که فشار خروجی در محدوده تعیین شده باقی بماند. به بیان ساده، اگر فشار ورودی افزایش پیدا کند، شیر به صورت خودکار واکنش نشان می دهد و مسیر عبور را محدود می سازد تا از انتقال فشار اضافی به بخش های پایین دست جلوگیری شود. همین عملکرد خودکار باعث شده استفاده از شیر فشار شکن در خطوط حساس و تجهیزات صنعتی اهمیت زیادی پیدا کند.

در بسیاری از سیستم های کنترلی، عملکرد این تجهیز از نظر مهندسی به خانواده تجهیزاتی مانند کنترل ولو نزدیک است؛ زیرا هر دو برای مدیریت رفتار سیال طراحی شده اند، اما تفاوت اصلی در هدف عملکرد آن ها است. کنترل ولو معمولا برای تنظیم دبی، فشار یا دما بر اساس فرمان کنترلی استفاده می شود، در حالی که شیر فشار شکن به صورت خودکار و بدون نیاز به سیستم کنترلی پیچیده، فشار خروجی را ثابت نگه می دارد. همین ویژگی باعث شده شیرفشارشکن در بسیاری از خطوط انتقال آب، بخار و فرایندهای صنعتی کاربرد گسترده ای پیدا کند.

فرایند عملکرد این شیر معمولا با ورود سیال پرفشار آغاز می شود. فشار ورودی روی بخش هایی مانند دیافراگم، پیستون یا مکانیزم تنظیم اثر می گذارد و در برابر نیروی فنر یا اجزای داخلی قرار می گیرد. زمانی که فشار خروجی از مقدار تنظیم شده بیشتر شود، شیر مسیر عبور را محدود می کند و در صورت کاهش فشار، دوباره بازتر می شود. این واکنش پیوسته باعث می شود فشار سیستم در محدوده ایمن باقی بماند.

اجزای شیر فشار شکن

برای شناخت دقیق عملکرد این تجهیز، آشنایی با اجزای شیر فشار شکن اهمیت زیادی دارد. عملکرد پایدار و دقیق این شیر به هماهنگی میان چند قطعه اصلی وابسته است و خرابی هر بخش می تواند باعث اختلال در کنترل فشار شود. به همین دلیل هنگام انتخاب، سرویس یا نصب شیر فشارشکن باید ساختار داخلی آن به خوبی شناخته شود.

اجزای شیر فشار شکن معمولا شامل بدنه و نشیمنگاه، دیافراگم و فنر، پیستون و مکانیزم تنظیم و همچنین مسیرهای ورودی و خروجی هستند. هر یک از این بخش ها نقش مشخصی در فرایند کاهش و تثبیت فشار دارند. طراحی این قطعات بسته به نوع شیر و شرایط کاری می تواند متفاوت باشد. برای مثال ساختار داخلی شیر فشار شکن بخار با مدل های مخصوص فشار شکن آب تفاوت هایی دارد.

بدنه وظیفه تحمل فشار و حفاظت از قطعات داخلی را بر عهده دارد، در حالی که دیافراگم و فنر نقش اصلی در کنترل و واکنش به تغییرات فشار ایفا می کنند. پیستون یا بخش تنظیم نیز میزان باز و بسته شدن مسیر را مدیریت می کند تا فشار خروجی از محدوده تعیین شده خارج نشود.

شناخت اجزای داخلی تنها برای متخصصان فنی اهمیت ندارد، بلکه کاربران صنعتی نیز با دانستن نقش هر بخش بهتر می توانند علت افت عملکرد یا خرابی را تشخیص دهند. در ادامه هر یک از اجزای اصلی شیر فشار شکن به صورت جداگانه بررسی می شوند تا تصویر روشن تری از نحوه عملکرد این تجهیز ایجاد شود.

بدنه و نشیمنگاه

بدنه اصلی ترین بخش سازه ای در شیر فشار شکن است و وظیفه دارد فشار سیال و شرایط کاری سیستم را تحمل کند. این بخش معمولا از موادی مانند چدن، فولاد، برنج یا فولاد ضد زنگ ساخته می شود و انتخاب جنس آن به نوع سیال، فشار کاری و شرایط محیطی بستگی دارد. در صنایع فولادی و بخار، مقاومت مکانیکی و تحمل حرارتی بدنه اهمیت بیشتری پیدا می کند.

نشیمنگاه بخشی است که کنترل نهایی عبور سیال در آن انجام می شود. این قسمت محل تماس قطعات کنترلی با مسیر جریان است و کیفیت ساخت آن تاثیر مستقیمی بر دقت عملکرد شیر دارد. اگر نشیمنگاه دچار خوردگی یا فرسایش شود، امکان نشتی یا افت دقت تنظیم فشار افزایش پیدا خواهد کرد.

در شیر فشار شکن قابل تنظیم، بدنه و نشیمنگاه باید به گونه ای طراحی شوند که تغییرات فشار را بدون آسیب تحمل کنند. همین موضوع باعث می شود کیفیت ساخت و انتخاب متریال اهمیت زیادی داشته باشد.

در بسیاری از خرابی ها، آسیب دیدگی نشیمنگاه عامل اصلی ناپایداری فشار است. به همین دلیل بازدید دوره ای و نگهداری مناسب می تواند عمر شیر فشار شکن را افزایش دهد.

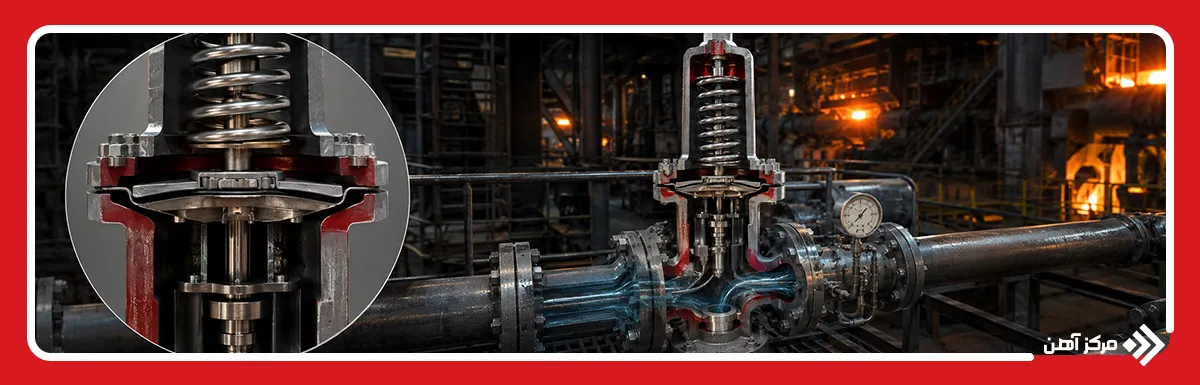

دیافراگم و فنر

دیافراگم و فنر مهم ترین بخش کنترلی در بسیاری از مدل های شیر فشار شکن هستند و عملکرد دقیق آن ها مستقیما بر پایداری فشار تاثیر می گذارد. دیافراگم معمولا قطعه ای انعطاف پذیر است که فشار سیال را دریافت می کند و آن را به حرکت مکانیکی تبدیل می سازد. فنر نیز در مقابل این نیرو قرار می گیرد و تعادل لازم برای تنظیم فشار را ایجاد می کند.

زمانی که فشار خروجی افزایش پیدا می کند، دیافراگم تحت تاثیر نیروی سیال حرکت می کند و فنر فشرده می شود. این واکنش باعث محدود شدن مسیر عبور و کاهش فشار خواهد شد. در صورت کاهش فشار نیز فنر دوباره مسیر را بازتر می کند تا تعادل برقرار شود.

کیفیت دیافراگم و فنر تاثیر مستقیمی بر دقت عملکرد دارد. فرسودگی، پارگی یا کاهش خاصیت فنر می تواند باعث ناپایداری فشار و اختلال در عملکرد شیر شود. به همین دلیل این قطعات در سرویس های دوره ای اهمیت زیادی دارند.

در بسیاری از انواع شیر فشار شکن، عملکرد دقیق دیافراگم و فنر عامل اصلی پاسخ سریع به نوسان های فشار محسوب می شود و بدون این هماهنگی، کنترل فشار امکان پذیر نخواهد بود.

پیستون و مکانیزم تنظیم

پیستون و مکانیزم تنظیم بخشی از ساختار شیر فشار شکن هستند که وظیفه کنترل میزان باز و بسته شدن مسیر عبور سیال را بر عهده دارند. این بخش در واقع ارتباط میان فشار دریافت شده و واکنش مکانیکی شیر را ایجاد می کند.

در بعضی مدل ها به جای دیافراگم از پیستون استفاده می شود یا هر دو سیستم در کنار هم حضور دارند. پیستون با حرکت خود باعث تغییر وضعیت مسیر عبور سیال می شود و در نتیجه فشار خروجی تنظیم می گردد.

مکانیزم تنظیم نیز به اپراتور اجازه می دهد فشار مطلوب را تعیین کند. این قابلیت به ویژه در شیر فشار شکن قابل تنظیم اهمیت زیادی دارد؛ زیرا شرایط کاری در همه خطوط یکسان نیست و فشار مورد نیاز می تواند تغییر کند.

اگر این بخش دچار گیرکردگی یا فرسودگی شود، شیر دیگر قادر به واکنش دقیق نخواهد بود و فشار خروجی از حالت پایدار خارج می شود. به همین دلیل تمیزکاری و تنظیم اصولی اهمیت بالایی دارد.

مسیر ورودی و خروجی

مسیرهای ورودی و خروجی نقش اساسی در عملکرد شیر فشار شکن دارند و طراحی صحیح آن ها بر کیفیت کنترل فشار تاثیر مستقیم می گذارد. سیال ابتدا از مسیر ورودی وارد بدنه شیر می شود و پس از عبور از بخش های کنترلی، با فشار تنظیم شده از خروجی خارج خواهد شد.

طراحی مناسب این مسیرها باعث می شود جریان سیال بدون آشفتگی شدید و افت فشار غیر ضروری حرکت کند. اگر مسیرها به درستی طراحی نشده باشند یا دچار گرفتگی شوند، عملکرد شیر تحت تاثیر قرار می گیرد.

در نصب شیر فشارشکن توجه به جهت ورودی و خروجی بسیار مهم است؛ زیرا نصب اشتباه می تواند باعث اختلال کامل در عملکرد شود. به همین دلیل معمولا جهت جریان روی بدنه مشخص می شود.

کیفیت مسیرهای عبور و وضعیت داخلی آن ها به ویژه در خطوط بخار و صنایع فولادی اهمیت زیادی دارد؛ زیرا رسوب، خوردگی یا تجمع ذرات می تواند دقت عملکرد شیر را کاهش دهد.

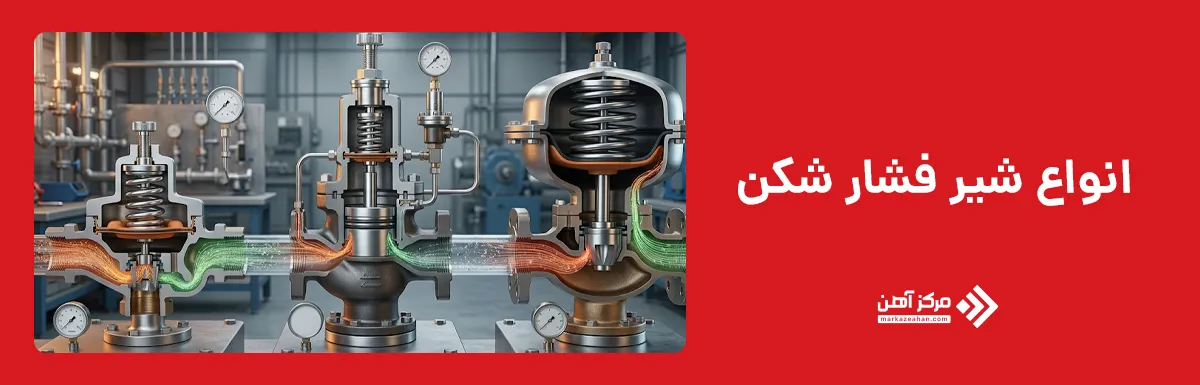

انواع شیر فشار شکن

انواع شیر فشار شکن بر اساس ساختار داخلی، روش کنترل فشار و شرایط کاری به چند گروه اصلی تقسیم می شوند. هر نوع برای محیط و سیال مشخصی طراحی شده و نمی توان یک مدل را برای همه کاربردها مناسب دانست. به همین دلیل انتخاب صحیح این تجهیزات نیازمند شناخت تفاوت ها و قابلیت های هر گروه است. در بعضی خطوط انتقال آب، مدل های ساده تر کافی هستند، اما در صنایع بخار، فولاد یا فرایندهای حساس معمولا از طراحی های پیشرفته تر استفاده می شود.

مهم ترین دسته بندی شامل شیر فشار شکن مستقیم، شیر فشار شکن پایلوت دار و شیر فشار شکن دیافراگمی است. هر کدام از این مدل ها مکانیزم کنترلی متفاوتی دارند و میزان دقت، سرعت واکنش و ظرفیت کاری آن ها با یکدیگر فرق می کند. برای مثال بعضی مدل ها برای فشارهای پایین و خطوط کوچک مناسب اند، در حالی که برخی دیگر برای بخار، فشارهای بالا یا سیستم های صنعتی سنگین طراحی شده اند.

یکی از موضوعات مهم هنگام انتخاب انواع شیر فشار شکن، توجه به نوع سیال و شرایط بهره برداری است. فشار شکن آب، شیر فشار شکن بخار و مدل های مخصوص صنایع فرایندی ممکن است از نظر ساختار داخلی تفاوت های قابل توجهی داشته باشند. همچنین نحوه تنظیم شیر فشار شکن در هر مدل می تواند متفاوت باشد و همین موضوع بر عملکرد نهایی اثر می گذارد.

شناخت انواع این تجهیزات تنها برای خرید اهمیت ندارد، بلکه در نگهداری، تعمیر و انتخاب روش نصب نیز تاثیرگذار است. در ادامه رایج ترین انواع شیر فشار شکن به صورت جداگانه بررسی می شوند تا تفاوت های آن ها روشن تر شود.

شیر فشار شکن مستقیم

شیر فشار شکن مستقیم یکی از ساده ترین و پرکاربردترین مدل ها در میان انواع شیر فشار شکن است. این نوع شیر بدون نیاز به سیستم کنترلی جداگانه و تنها با استفاده از نیروی فنر و فشار سیال عمل می کند. ساختار ساده باعث شده نصب، نگهداری و استفاده از آن آسان تر باشد و در بسیاری از خطوط آب و تاسیسات کاربرد گسترده ای پیدا کند.

در این مدل، فشار خروجی مستقیما روی دیافراگم یا پیستون اثر می گذارد و در برابر نیروی فنر قرار می گیرد. زمانی که فشار افزایش پیدا کند، مسیر عبور محدود می شود و با کاهش فشار، شیر دوباره بازتر خواهد شد. همین واکنش مستقیم باعث شده نام شیر فشار شکن مستقیم برای آن انتخاب شود.

سادگی طراحی از مهم ترین مزایای این گروه است. قیمت مناسب، تعمیر آسان و نیاز کمتر به تجهیزات جانبی باعث شده این مدل در شبکه های آب، تاسیسات ساختمانی و بعضی کاربردهای صنعتی محبوب باشد. شیر فشار شکن آب در بسیاری از موارد از همین نوع انتخاب می شود.

با این حال شیر فشار شکن مستقیم محدودیت هایی نیز دارد. دقت کنترل در فشارهای بسیار بالا یا دبی های متغیر ممکن است کمتر از مدل های پیشرفته باشد و در سیستم های حساس همیشه بهترین گزینه محسوب نشود. به همین دلیل انتخاب آن باید بر اساس شرایط واقعی انجام شود.

شیر فشار شکن پایلوت دار

شیر فشار شکن پایلوت دار از پیشرفته ترین مدل های کنترل فشار محسوب می شود و معمولا در خطوط صنعتی با فشار بالا یا نیاز به دقت زیاد استفاده می گردد. در این طراحی، یک شیر کمکی یا پایلوت وظیفه کنترل شیر اصلی را بر عهده دارد و همین موضوع باعث افزایش دقت عملکرد می شود.

مکانیزم کار به این صورت است که پایلوت تغییرات فشار را تشخیص می دهد و بر اساس آن وضعیت شیر اصلی را تنظیم می کند. این طراحی امکان کنترل نرم تر و پایدارتر فشار را فراهم می سازد و باعث می شود نوسان های شدید بهتر مدیریت شوند. به همین دلیل شیر فشار شکن پایلوت دار در خطوط بخار، بویلرها و واحدهای صنعتی بزرگ کاربرد فراوان دارد.

یکی از مزایای مهم این مدل، توانایی کنترل فشار در دبی های بالا و شرایط متغیر است. شیر فشار شکن بخار در بسیاری از واحدهای صنعتی از نوع پایلوت دار انتخاب می شود؛ زیرا دقت عملکرد در این شرایط اهمیت زیادی دارد.

در کنار مزایا، پیچیدگی بیشتر و هزینه بالاتر نیز از ویژگی های این گروه محسوب می شود. همچنین نصب شیر فشارشکن پایلوت دار نیازمند دقت بیشتری است و نگهداری آن نسبت به مدل های مستقیم تخصصی تر خواهد بود. با این حال در سیستم های حساس، مزایای فنی این نوع شیر معمولا هزینه بالاتر را توجیه می کند.

شیر فشار شکن دیافراگمی

شیر فشار شکن دیافراگمی یکی از مدل های رایج در کنترل فشار است که در آن از دیافراگم انعطاف پذیر برای تشخیص و واکنش به تغییرات فشار استفاده می شود. این ساختار باعث می شود شیر با حساسیت بیشتری نسبت به نوسان فشار عمل کند و عملکرد نرم تری داشته باشد.

در این مدل، فشار خروجی روی دیافراگم اثر می گذارد و حرکت دیافراگم باعث تغییر وضعیت مسیر عبور سیال می شود. فنر نیز در مقابل این نیرو قرار می گیرد و تعادل لازم برای تنظیم فشار را ایجاد می کند. همین ساختار باعث شده عملکرد شیر دقیق و نسبتا سریع باشد.

شیر فشار شکن دیافراگمی در خطوط آب، بعضی سیستم های بخار و تاسیسات صنعتی استفاده می شود. حساسیت مناسب به تغییرات فشار و عملکرد پایدار از مهم ترین مزایای آن به شمار می رود. همچنین در بسیاری از مدل های شیر فشار شکن قابل تنظیم، از مکانیزم دیافراگمی استفاده می شود.

با این حال کیفیت دیافراگم اهمیت زیادی دارد؛ زیرا فرسودگی یا آسیب آن می تواند باعث کاهش دقت یا ایجاد ناپایداری در فشار شود. به همین دلیل بازدید دوره ای و نگهداری صحیح در این نوع شیر اهمیت بالایی دارد.

کاربرد شیر فشار شکن در صنعت

کاربرد شیر فشار شکن در صنعت بسیار گسترده است و تقریبا هر سیستمی که با انتقال سیال تحت فشار سروکار دارد، به نوعی از این تجهیز استفاده می کند. دلیل این گستردگی آن است که فشار بیش از حد می تواند به سرعت باعث آسیب به تجهیزات، افزایش نشتی، توقف تولید یا حتی ایجاد خطرات ایمنی شود. شیر فشار شکن با کنترل و تثبیت فشار خروجی، شرایط کاری ایمن تری ایجاد می کند و از تجهیزات پایین دست محافظت به عمل می آورد.

این تجهیز تنها در صنایع بزرگ استفاده نمی شود و در شبکه های آب شهری، تاسیسات ساختمانی، خطوط بخار و واحدهای فرایندی نیز کاربرد فراوان دارد. شیر فشار شکن آب برای جلوگیری از آسیب به لوله ها و تجهیزات مصرفی به کار می رود، در حالی که شیر فشار شکن بخار نقش مهمی در مدیریت فشار بخار و حفظ ایمنی بویلرها ایفا می کند.

نوع کاربرد، مدل مناسب شیر را مشخص می کند. برای مثال در بعضی خطوط ساده، مدل مستقیم کافی است، اما در فرایندهای حساس معمولا از شیر فشار شکن پایلوت دار یا شیر فشار شکن قابل تنظیم استفاده می شود. همچنین کیفیت نصب شیر فشارشکن تاثیر مستقیمی بر عملکرد نهایی دارد و نصب غیر اصولی می تواند باعث کاهش راندمان یا بروز خرابی شود.

در صنایع فولادی و معدنی، اهمیت این تجهیز بیشتر از بسیاری از بخش های دیگر است؛ زیرا فشار بالا، دمای زیاد و شرایط سخت عملیاتی می توانند خطرات جدی ایجاد کنند. به همین دلیل شناخت کاربردهای مختلف شیر فشار شکن نقش مهمی در انتخاب و بهره برداری صحیح آن دارد.

شیر فشار شکن در خطوط آب و تاسیسات

یکی از رایج ترین کاربردهای شیر فشار شکن در خطوط آب و تاسیسات است. فشار آب در بسیاری از شبکه ها یکنواخت نیست و گاهی به دلیل اختلاف ارتفاع، پمپ های تقویت فشار یا نوسان شبکه، مقدار فشار از حد استاندارد بیشتر می شود. این شرایط می تواند باعث ترکیدگی لوله ها، آسیب به شیرآلات و افزایش نشتی شود.

شیر فشار شکن آب برای حل همین مشکل طراحی شده است. این تجهیز فشار ورودی را کاهش می دهد و فشار خروجی را در محدوده ایمن نگه می دارد. به همین دلیل در ساختمان های مرتفع، مجتمع های صنعتی و شبکه های آبرسانی کاربرد گسترده دارد.

در تاسیسات، استفاده از شیر فشارشکن علاوه بر افزایش ایمنی، هزینه تعمیرات و مصرف آب را نیز کاهش می دهد. فشار بیش از حد معمولا باعث فرسودگی سریع تجهیزات و افزایش هدررفت آب می شود. کنترل فشار از طریق این شیر می تواند عمر شیرآلات، لوله ها و سیستم های مصرف کننده را افزایش دهد.

یکی دیگر از نکات مهم، نصب شیر فشارشکن در موقعیت صحیح است. رعایت جهت جریان، استفاده از فیلتر مناسب و انجام سرویس دوره ای باعث می شود عملکرد تجهیز پایدار باقی بماند و از بروز نوسان فشار جلوگیری شود.

شیر فشار شکن در بخار و بویلر

بخار یکی از پرانرژی ترین سیالات صنعتی است و کنترل فشار آن اهمیت بسیار زیادی دارد. در سیستم های بخار و بویلر، افزایش ناگهانی فشار می تواند باعث کاهش راندمان، آسیب به تجهیزات و حتی خطرات ایمنی شود. به همین دلیل استفاده از شیر فشار شکن بخار در این سیستم ها تقریبا یک ضرورت محسوب می شود.

شیر فشار شکن بخار فشار بخار خروجی را در سطح مورد نیاز نگه می دارد و مانع انتقال فشار بیش از حد به تجهیزات پایین دست می شود. این موضوع به ویژه در خطوط فرایندی، مبدل های حرارتی و واحدهای تولید انرژی اهمیت دارد.

در بسیاری از بویلرها، فشار بخار باید با دقت بالا کنترل شود تا کیفیت فرایند و ایمنی سیستم حفظ گردد. اگر فشار کنترل نشود، راندمان انتقال حرارت کاهش پیدا می کند و استهلاک تجهیزات افزایش می یابد. به همین دلیل شیر فشار شکن و شیر اطمینان معمولا در کنار یکدیگر استفاده می شوند؛ یکی برای تنظیم مداوم فشار و دیگری برای حفاظت اضطراری.

در این کاربرد، انتخاب نوع مناسب شیر اهمیت زیادی دارد. بسیاری از واحدهای بخار از شیر فشار شکن پایلوت دار استفاده می کنند؛ زیرا دقت بالاتر و پایداری بیشتری در شرایط متغیر فراهم می کند.

چرا استفاده از شیر فشار شکن در صنایع فولادی ضروری است؟

صنایع فولادی از پیچیده ترین و سنگین ترین محیط های صنعتی هستند و تجهیزات آن ها تحت فشار و دمای بالا فعالیت می کنند. در چنین شرایطی کوچک ترین نوسان فشار می تواند باعث آسیب به خطوط انتقال، توقف تولید یا افزایش خطرات ایمنی شود. به همین دلیل استفاده از شیر فشار شکن در صنایع فولادی تنها یک انتخاب فنی نیست، بلکه بخشی از الزامات بهره برداری ایمن محسوب می شود.

در کارخانه های فولاد، سیالات مختلفی مانند آب خنک کننده، بخار، روغن و بعضی گازهای فرایندی در گردش هستند. هر یک از این سیالات به فشار مشخصی نیاز دارند و افزایش فشار می تواند باعث آسیب به تجهیزات یا کاهش کیفیت فرایند شود. شیر فشار شکن با کنترل فشار، از انتقال شوک های ناگهانی جلوگیری می کند و پایداری سیستم را افزایش می دهد.

در خطوط خنک کاری، فشار شکن آب مانع آسیب به لوله ها و تجهیزات تبادل حرارت می شود. در بخش های بخار نیز شیر فشار شکن بخار نقش مهمی در کنترل انرژی و محافظت از بویلرها ایفا می کند. همین گستردگی کاربرد نشان می دهد چرا این تجهیز در صنایع فولادی ضروری است.

استفاده از شیرفشارشکن علاوه بر افزایش ایمنی، هزینه تعمیرات و توقف خط تولید را نیز کاهش می دهد. به همین دلیل بسیاری از واحدهای فولادی، کنترل فشار را یکی از بخش های کلیدی مدیریت فرایند می دانند.

مزایا و معایب شیر فشار شکن

شیر فشار شکن به دلیل نقش مهمی که در حفاظت و کنترل فشار دارد، یکی از تجهیزات ضروری در بسیاری از صنایع است. با این حال مانند هر تجهیز دیگری، این شیر نیز در کنار مزایا دارای محدودیت هایی است و انتخاب آن باید با شناخت کامل انجام شود.

مهم ترین مزایای شیر فشار شکن عبارت اند از:

1. کنترل و تثبیت فشار خروجی
2. محافظت از تجهیزات پایین دست
3. افزایش عمر لوله ها و تجهیزات
4. کاهش احتمال نشتی و خرابی
5. بهبود ایمنی سیستم
6. کاهش هزینه تعمیرات و توقف تولید

وجود این مزایا باعث شده انواع شیر فشار شکن در خطوط آب، بخار و صنایع فولادی کاربرد گسترده ای پیدا کنند. همچنین شیر فشار شکن قابل تنظیم امکان هماهنگی بیشتر با شرایط کاری را فراهم می کند.

در کنار مزایا، بعضی محدودیت ها نیز وجود دارد:

1. نیاز به تنظیم و سرویس دوره ای
2. حساسیت بعضی مدل ها به رسوب و آلودگی
3. کاهش دقت عملکرد در صورت فرسودگی قطعات
4. هزینه بالاتر بعضی مدل های پایلوت دار

به همین دلیل انتخاب صحیح، نصب اصولی و نگهداری منظم اهمیت زیادی دارد و بدون آن حتی بهترین شیر نیز عملکرد مطلوبی نخواهد داشت.

نحوه تنظیم شیر فشار شکن

نحوه تنظیم شیر فشار شکن نقش مهمی در عملکرد صحیح سیستم دارد و اگر به درستی انجام نشود، فشار خروجی از محدوده مطلوب خارج خواهد شد. هدف از تنظیم این شیر، رسیدن به فشار پایدار و متناسب با نیاز تجهیزات پایین دست است.

معمولا تنظیم با استفاده از پیچ یا مکانیزم مخصوص روی شیر انجام می شود. سفت کردن فنر باعث افزایش فشار خروجی و شل کردن آن باعث کاهش فشار خواهد شد. البته این فرایند باید همراه با اندازه گیری فشار توسط گیج انجام شود تا نتیجه دقیق به دست آید.

برای تنظیم اصولی معمولا این مراحل انجام می شود:

1. بررسی وضعیت سیستم و فشار فعلی
2. باز کردن تدریجی جریان سیال
3. تنظیم پیچ یا فنر شیر
4. کنترل فشار خروجی با گیج
5. تثبیت تنظیم و بررسی عملکرد نهایی

نحوه تنظیم شیر فشار شکن در مدل های مختلف ممکن است تفاوت هایی داشته باشد و در بعضی انواع شیر فشار شکن، تنظیم نیاز به دقت بیشتری دارد. همچنین رسوب، فرسودگی یا خرابی قطعات می تواند باعث شود شیر حتی پس از تنظیم نیز عملکرد پایداری نداشته باشد.

به همین دلیل تنظیم شیر باید همراه با سرویس و بازدید دوره ای انجام شود تا دقت کنترل فشار حفظ گردد.

شیر فشار شکن یکی از مهم ترین تجهیزات کنترل فشار در خطوط انتقال سیال است که وظیفه آن کاهش و تثبیت فشار خروجی برای حفاظت از تجهیزات و حفظ ایمنی سیستم است. در این مقاله مرکزآهن بررسی شد که شیر فشار شکن چیست، چگونه کار می کند و اجزای آن شامل بدنه، دیافراگم، فنر، پیستون و مسیرهای عبور چه نقشی در عملکرد دارند. همچنین انواع شیر فشار شکن شامل مدل مستقیم، پایلوت دار و دیافراگمی و کاربرد آن ها در آب، بخار و صنایع فولادی توضیح داده شد. انتخاب صحیح، نصب شیر فشارشکن و انجام سرویس های دوره ای باعث می شود این تجهیز با بیشترین دقت و طول عمر کار کند و از آسیب های ناشی از فشار غیر عادی جلوگیری شود.
