ضریب جریان شیر (Cv) چیست و چگونه محاسبه می شود؟

ضریب جریان شیر (Cv) یکی از مهم ترین پارامترهای مهندسی در طراحی و انتخاب شیرآلات صنعتی است که میزان عبور سیال از داخل شیر را مشخص می کند. در سیستم های انتقال سیالات، انتخاب نادرست شیر می تواند باعث افت فشار، کاهش راندمان، افزایش مصرف انرژی و حتی آسیب به تجهیزات شود. به همین دلیل شناخت دقیق ضریب جریان شیر چیست برای مهندسان فرایند، طراحان خطوط پایپینگ و فعالان صنایع نفت، گاز، پتروشیمی و تاسیسات اهمیت زیادی دارد.

در بسیاری از پروژه های صنعتی، انتخاب شیر تنها به سایز و نوع اتصال محدود نمی شود و پارامترهایی مانند فشار کاری، نوع سیال، دما و ظرفیت عبور جریان نیز باید بررسی شوند. همان طور که در پروژه های عمرانی و صنعتی تحلیل هزینه مصالح و قیمت آهن نقش مهمی در تصمیم گیری دارد، در انتخاب شیرآلات نیز محاسبه صحیح ضریب جریان و ظرفیت عبور سیال می تواند از هزینه های اضافی و انتخاب اشتباه جلوگیری کند.

پارامتر Cv (Coefficient of Flow) در واقع زبان مشترک مهندسان برای ارزیابی عملکرد جریان در شیرها محسوب می شود و به کمک آن می توان ظرفیت واقعی عبور سیال از انواع ولوها را مقایسه کرد. در ادامه مقاله بررسی می کنیم ضریب جریان شیر (Cv) دقیقا چیست، چگونه محاسبه می شود، چه عواملی بر آن تاثیر می گذارند و در انواع شیرآلات صنعتی چه تفاوت هایی دارد.

ضریب جریان شیر (Cv) چیست؟

ضریب جریان شیر (Cv) یا Coefficient of Flow یک شاخص مهندسی برای تعیین ظرفیت عبور سیال از داخل شیر در شرایط مشخص است. این پارامتر نشان می دهد یک شیر در حالت مشخص و با میزان معینی از افت فشار، چه مقدار سیال را می تواند از خود عبور دهد. به بیان ساده، هرچه مقدار Cv بیشتر باشد، ظرفیت عبور جریان در شیر نیز بالاتر خواهد بود. به همین دلیل هنگام طراحی خطوط فرایندی و انتخاب تجهیزات کنترلی، شناخت دقیق ضریب جریان شیر چیست اهمیت زیادی پیدا می کند.

از نظر فنی، Cv بیانگر حجم آب بر حسب گالن در دقیقه است که در دمای استاندارد 60 درجه فارنهایت از یک شیر عبور می کند و در این عبور، افت فشار برابر با یک psi ایجاد می شود. این تعریف استاندارد باعث شده مهندسان بتوانند ظرفیت انواع شیرها را با یک معیار مشخص مقایسه کنند. در سیستم های انتقال سیالات، به ویژه زمانی که طراحی خطوط با محدودیت فشار و دبی همراه است، مقدار Cv نقش تعیین کننده ای در عملکرد تجهیزات دارد.

ضریب جریان شیر (Cv) تنها یک عدد ساده نیست، بلکه پارامتری است که به هندسه داخلی شیر، نوع مسیر عبور سیال، اندازه مجرا و وضعیت باز یا بسته بودن ولو وابسته است. به همین دلیل دو شیر با سایز مشابه می توانند مقادیر Cv متفاوتی داشته باشند. هنگام طراحی خطوط صنعتی و انتخاب تجهیزات، همان طور که مشخصات متریال و قیمت لوله بررسی می شود، ظرفیت جریان شیر نیز باید به دقت محاسبه گردد تا سیستم با کمترین افت فشار و بیشترین راندمان کار کند.

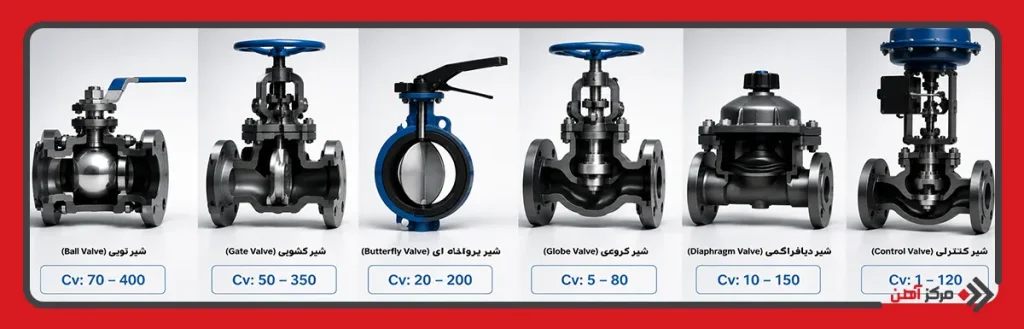

ضریب جریان (Cv) در انواع شیرآلات صنعتی

ضریب جریان در شیرآلات صنعتی به ساختار داخلی، مسیر عبور سیال و طراحی بدنه شیر وابسته است و به همین دلیل در انواع مختلف ولو مقدار یکسانی ندارد. در انتخاب شیر مناسب، تنها سایز و فشار کاری اهمیت ندارد؛ بلکه ظرفیت عبور جریان نیز باید به دقت بررسی شود. به همین دلیل مهندسان هنگام انتخاب شیر، علاوه بر مشخصاتی مانند فشار و دما، پارامترهایی مانند کلاس ولو را نیز بررسی می کنند تا عملکرد سیستم با شرایط فرایندی هماهنگ باشد.

شیر توپی (Ball Valve)
شیر توپی معمولا یکی از بالاترین مقادیر Cv را در میان شیرآلات صنعتی دارد؛ زیرا مسیر عبور سیال در آن تقریبا مستقیم است و مقاومت کمی در برابر جریان ایجاد می شود. زمانی که شیر به طور کامل باز باشد، افت فشار محدود بوده و سیال با سرعت بیشتری عبور می کند. به همین دلیل بال ولو در خطوطی که نیاز به دبی بالا و قطع و وصل سریع جریان وجود دارد، کاربرد زیادی دارد.

شیر کشویی (Gate Valve)
در شیر کشویی مسیر جریان تقریبا مستقیم است و هنگام باز بودن کامل، محدودیت کمی برای عبور سیال ایجاد می شود. به همین دلیل مقدار ضریب جریان شیر (Cv) در این نوع ولو نسبتا زیاد است. گیت ولو بیشتر برای کاربردهای قطع و وصل کامل جریان استفاده می شود و برای کنترل دقیق دبی گزینه مناسبی نیست.

شیر پروانه ای (Butterfly Valve)
در شیر پروانه ای، دیسک داخل مسیر جریان قرار دارد و حتی در حالت باز نیز مقداری مقاومت در برابر عبور سیال ایجاد می کند. مقدار Cv در این شیر به زاویه بازشدگی دیسک وابسته است و با تغییر وضعیت دیسک تغییر می کند. باترفلای ولو به دلیل وزن کم، قیمت مناسب و نصب آسان در خطوط با قطر بالا کاربرد گسترده ای دارد.

شیر کروی یا سوزنی (Globe Valve)
شیر کروی معمولا ضریب جریان پایین تری نسبت به بال ولو یا گیت ولو دارد؛ زیرا مسیر جریان در داخل آن دارای تغییر جهت است و همین موضوع افت فشار بیشتری ایجاد می کند. با این حال مهم ترین مزیت این شیر، توانایی بالای آن در کنترل دقیق جریان است و به همین دلیل در سیستم های کنترلی و فرایندی استفاده زیادی دارد.

شیر دیافراگمی (Diaphragm Valve)
در شیر دیافراگمی، عبور جریان به کمک دیافراگم انعطاف پذیر کنترل می شود. مقدار Cv در این نوع ولو به طراحی دیافراگم و میزان بازشدگی مسیر وابسته است. این شیرها بیشتر در صنایع دارویی، غذایی و فرایندهایی استفاده می شوند که کنترل بهداشتی جریان اهمیت دارد.

شیر کنترلی (Control Valve)
شیرهای کنترلی از مهم ترین تجهیزات مرتبط با Cv (Coefficient of Flow) هستند؛ زیرا وظیفه آن ها تنظیم دقیق دبی و فشار سیال است. در این ولوها، مقدار ضریب جریان معمولا به صورت Cv Rated توسط سازنده اعلام می شود و مهندس طراح بر اساس شرایط فرایند، اندازه مناسب شیر را انتخاب می کند.

فرمول ضریب جریان شیر (Cv) چیست؟

فرمول ضریب جریان شیر برای تعیین ظرفیت عبور سیال از ولو و انتخاب صحیح تجهیزات فرایندی استفاده می شود. این فرمول کمک می کند مهندس بداند یک شیر با چه ظرفیت و در چه شرایطی می تواند دبی مورد نیاز را عبور دهد. بدون استفاده از این محاسبات، انتخاب شیر ممکن است باعث افت فشار زیاد یا عملکرد نامناسب سیستم شود.

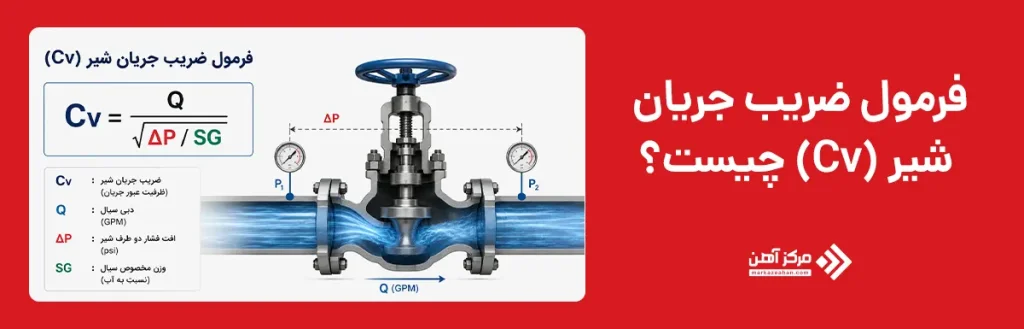

فرمول استاندارد ضریب جریان برای مایعات به صورت زیر است:

$Cv = \frac{Q}{\sqrt{\Delta P / SG}}$Cv=ΔP/SG​Q​

در این فرمول:

Cv: ضریب جریان شیر یا ظرفیت عبور جریان
Q: دبی سیال، معمولا بر حسب گالن بر دقیقه (GPM)
ΔP: افت فشار در دو طرف شیر بر حسب psi
SG: وزن مخصوص یا Specific Gravity سیال نسبت به آب

این فرمول نشان می دهد که ضریب جریان شیر (Cv) مستقیما به میزان دبی عبوری وابسته است و با افزایش افت فشار یا تغییر خواص سیال تغییر می کند. به همین دلیل Coefficient of Flow پارامتری کلیدی در طراحی ولوها و سیستم های انتقال سیال محسوب می شود.

مثال محاسباتی:
فرض کنید دبی آب برابر 100 گالن بر دقیقه باشد و افت فشار دو طرف شیر 4 psi در نظر گرفته شود. چون وزن مخصوص آب برابر 1 است، مقدار Cv به شکل زیر محاسبه می شود:

$Cv = \frac{100}{\sqrt{4/1}} = 50$Cv=4/1​100​=50

در این مثال مقدار Cv برابر 50 خواهد بود؛ یعنی شیری با ظرفیت تقریبی 50 برای این شرایط فرایندی مناسب است.

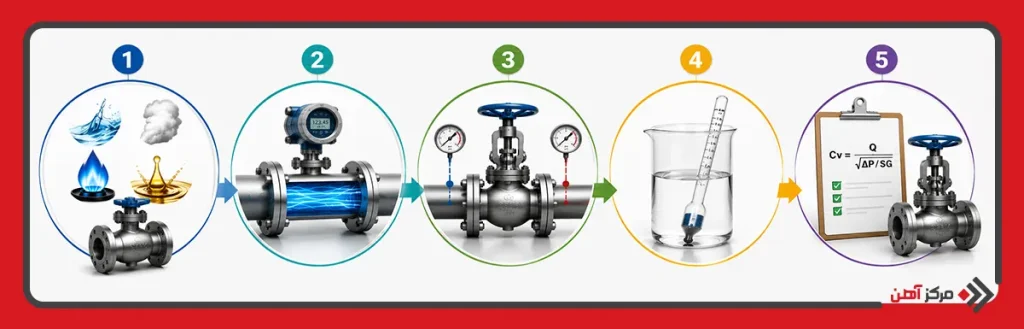

نحوه محاسبه ضریب جریان شیر (Cv)

محاسبه ضریب جریان شیر باید به صورت مرحله ای انجام شود تا مقدار نهایی دقیق و قابل اعتماد باشد. این محاسبه پایه اصلی انتخاب صحیح ولو در سیستم های صنعتی است.

مرحله اول: تعیین نوع سیال
ابتدا باید مشخص شود سیال مورد نظر آب، بخار، گاز یا مایع صنعتی است؛ زیرا روش محاسبه و ضرایب مورد استفاده در هر کدام متفاوت خواهد بود.

مرحله دوم: تعیین دبی مورد نیاز
در این مرحله مقدار جریان عبوری سیستم مشخص می شود. دبی می تواند بر حسب GPM، مترمکعب بر ساعت یا سایر واحدهای استاندارد بیان شود.

مرحله سوم: اندازه گیری افت فشار
اختلاف فشار قبل و بعد از شیر باید اندازه گیری یا محاسبه شود. افت فشار تاثیر مستقیمی بر Cv دارد و یکی از مهم ترین داده های ورودی محاسبه محسوب می شود.

مرحله چهارم: تعیین وزن مخصوص سیال
وزن مخصوص سیال نسبت به آب باید مشخص شود. این پارامتر به ویژه در سیالات نفتی یا مواد شیمیایی اهمیت زیادی دارد.

مرحله پنجم: جایگذاری در فرمول
پس از تعیین داده ها، مقادیر در فرمول Cv قرار می گیرند و ظرفیت مورد نیاز شیر به دست می آید. این مقدار سپس با اطلاعات کاتالوگ سازندگان مقایسه می شود تا ولو مناسب انتخاب گردد.

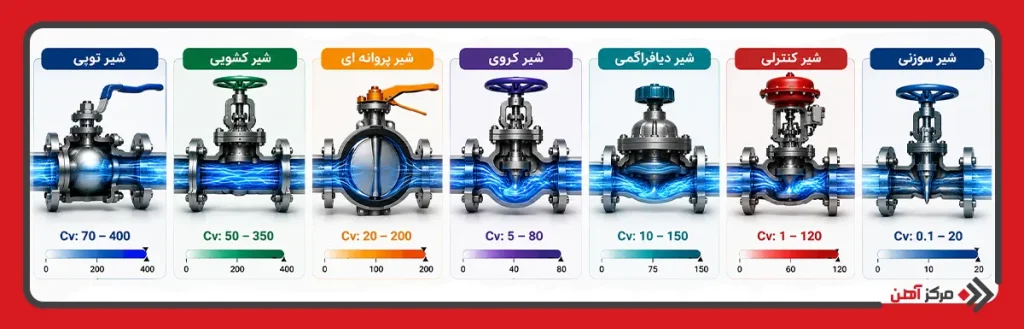

جدول ضریب جریان (Cv) انواع شیرآلات صنعتی

ضریب جریان یا Cv در انواع شیرآلات صنعتی مقدار ثابتی ندارد و بسته به طراحی داخلی شیر، نوع عملکرد، قطر عبور سیال و موقعیت بازشدگی ولو تغییر می کند. به همین دلیل مهندسان معمولا هنگام انتخاب شیر، علاوه بر سایز و فشار کاری، جدول ضریب جریان را نیز بررسی می کنند تا ظرفیت واقعی عبور سیال مشخص شود. این جداول معمولا توسط تولیدکنندگان ارائه می شوند و مرجع مهمی برای طراحی سیستم های پایپینگ و تجهیزات کنترلی به شمار می روند.

هر نوع شیر صنعتی ویژگی جریان متفاوتی دارد. برخی ولوها برای عبور دبی بالا طراحی شده اند و مقدار Cv بیشتری دارند، در حالی که بعضی دیگر برای کنترل دقیق جریان ساخته می شوند و به همین دلیل افت فشار بیشتری ایجاد می کنند. بررسی این تفاوت ها باعث می شود انتخاب شیر بر اساس نیاز واقعی فرایند انجام شود.

نکته: مقادیر جدول تقریبی هستند و مقدار دقیق ضریب جریان شیر (Cv) به سایز، طراحی داخلی، برند سازنده، کلاس ولو و شرایط کاری بستگی دارد.

شیر توپی (Ball Valve)
شیر توپی یکی از بالاترین مقادیر Cv را دارد؛ زیرا مسیر عبور سیال در آن تقریبا مستقیم است و مقاومت هیدرولیکی کمی ایجاد می کند. همین ویژگی باعث شده بال ولو در خطوط انتقال نفت، گاز، آب و سیالات صنعتی با دبی بالا کاربرد گسترده ای داشته باشد. زمانی که شیر کاملا باز باشد، افت فشار محدود است و جریان با کمترین مانع عبور می کند.

شیر کشویی (Gate Valve)
گیت ولو نیز در حالت باز دارای ضریب جریان نسبتا بالا است؛ زیرا گیت از مسیر سیال کنار می رود و مانع بزرگی در جریان باقی نمی ماند. این نوع شیر بیشتر برای قطع و وصل کامل جریان استفاده می شود و در سیستم هایی که نیاز به کنترل تدریجی دبی دارند، گزینه ایده آلی محسوب نمی شود.

شیر پروانه ای (Butterfly Valve)
ضریب جریان در شیر پروانه ای به زاویه بازشدگی دیسک وابسته است. حتی در حالت باز، بخشی از دیسک داخل مسیر جریان باقی می ماند و مقداری افت فشار ایجاد می کند. با این حال وزن پایین، نصب آسان و قیمت اقتصادی باعث شده باترفلای ولو در خطوط بزرگ و شبکه های انتقال بسیار پرکاربرد باشد.

شیر کروی (Globe Valve)
گلوب ولو نسبت به بسیاری از شیرهای دیگر Cv پایین تری دارد؛ زیرا سیال در داخل شیر تغییر مسیر می دهد و مقاومت بیشتری ایجاد می شود. با وجود این افت فشار، دقت بالا در تنظیم جریان باعث شده شیر کروی در سیستم های کنترل فرایند جایگاه مهمی داشته باشد.

شیر سوزنی (Needle Valve)
شیر سوزنی برای کنترل بسیار دقیق جریان طراحی شده است و معمولا مقدار Cv پایین تری دارد. این نوع ولو در خطوط ابزار دقیق، سیستم های اندازه گیری و فرایندهایی که کنترل ظریف دبی اهمیت دارد استفاده می شود.

شیر دیافراگمی (Diaphragm Valve)
در شیر دیافراگمی، مسیر جریان توسط دیافراگم کنترل می شود و مقدار Cv به طراحی داخلی و میزان بازشدگی وابسته است. این شیرها در صنایع بهداشتی و شیمیایی به دلیل کنترل مناسب و ایزوله بودن جریان کاربرد فراوانی دارند.

پیش از مشاهده جدول، باید توجه داشت که مقادیر ارائه شده تقریبی هستند و مقدار دقیق ضریب جریان شیر (Cv) به برند، طراحی داخلی، سایز ولو و شرایط فرایندی وابسته خواهد بود. بنابراین جدول زیر بیشتر برای مقایسه اولیه و شناخت رفتار جریان در انواع شیرآلات کاربرد دارد.

نوع شیرآلات صنعتی	محدوده تقریبی ضریب جریان (Cv)	ویژگی جریان	کاربرد رایج
شیر توپی (Ball Valve)	70 تا 400	مسیر مستقیم، افت فشار کم، دبی بالا	خطوط انتقال، نفت و گاز، قطع و وصل سریع
شیر کشویی (Gate Valve)	50 تا 350	عبور آزاد سیال، مقاومت کم	قطع و وصل کامل جریان
شیر پروانه ای (Butterfly Valve)	20 تا 200	وابسته به زاویه دیسک، افت فشار متوسط	خطوط قطر بالا و تاسیسات
شیر کروی (Globe Valve)	5 تا 80	کنترل دقیق جریان، افت فشار بیشتر	سیستم های کنترلی و فرایندی
شیر دیافراگمی (Diaphragm Valve)	10 تا 150	کنترل بهداشتی و ایزوله جریان	صنایع غذایی، دارویی و شیمیایی
شیر کنترلی (Control Valve)	1 تا 120	تنظیم دقیق دبی و فشار	اتوماسیون صنعتی و کنترل فرایند
شیر سوزنی (Needle Valve)	0.1 تا 20	کنترل بسیار دقیق، دبی پایین	ابزار دقیق و خطوط اندازه گیری
شیر یکطرفه (Check Valve)	15 تا 180	عبور یک طرفه سیال	جلوگیری از برگشت جریان
شیر سماوری (Plug Valve)	30 تا 250	عملکرد سریع، افت فشار کم	صنایع نفت، گاز و سیالات خورنده

این جدول نشان می دهد که مقدار Cv تنها به اندازه شیر وابسته نیست و نوع طراحی داخلی تاثیر بسیار زیادی بر ظرفیت عبور جریان دارد. به همین دلیل ممکن است دو شیر با قطر یکسان، رفتار کاملا متفاوتی در برابر جریان داشته باشند و انتخاب آن ها باید براساس شرایط واقعی سیستم انجام شود. (نکته: مقادیر جدول تقریبی هستند و مقدار دقیق ضریب جریان شیر (Cv) به سایز، طراحی داخلی، برند سازنده، کلاس ولو و شرایط کاری بستگی دارد.)

چه عواملی بر ضریب جریان شیر (Cv) تاثیر می گذارند؟

ضریب جریان شیر تحت تاثیر مجموعه ای از عوامل هیدرولیکی و طراحی قرار دارد و نمی توان آن را صرفا به سایز شیر محدود کرد. شناخت این عوامل باعث می شود انتخاب ولو دقیق تر انجام شود و عملکرد سیستم از نظر افت فشار و کنترل جریان بهینه گردد. مهم ترین عوامل شامل اندازه شیر، طراحی داخلی، نوع سیال، افت فشار، میزان بازشدگی شیر و شرایط عملیاتی هستند.

اندازه و قطر شیر
هرچه قطر داخلی شیر بیشتر باشد، مسیر عبور سیال بزرگ تر شده و ظرفیت جریان افزایش پیدا می کند. به همین دلیل ولوهای بزرگ معمولا مقدار Cv بیشتری دارند و برای خطوط با دبی بالا مناسب تر هستند.

طراحی داخلی و نوع شیر
ساختار داخلی ولو تاثیر مستقیمی بر Coefficient of Flow دارد. برای مثال مسیر مستقیم در بال ولو باعث افزایش Cv می شود، در حالی که تغییر جهت جریان در گلوب ولو افت فشار بیشتری ایجاد می کند.

نوع سیال
خواص فیزیکی سیال مانند چگالی، ویسکوزیته و وزن مخصوص می تواند مقدار واقعی جریان عبوری را تغییر دهد. سیالات غلیظ یا دارای ویسکوزیته بالا معمولا رفتار متفاوتی نسبت به آب یا گاز دارند و در محاسبات باید این موضوع لحاظ شود.

افت فشار دو طرف شیر
اختلاف فشار قبل و بعد از ولو یکی از مهم ترین عوامل تعیین کننده Cv است. با افزایش افت فشار، شرایط عبور جریان تغییر می کند و ظرفیت واقعی شیر تحت تاثیر قرار می گیرد.

میزان بازشدگی شیر
بسیاری از ولوها دارای Cv متغیر هستند و با تغییر میزان بازشدگی، ظرفیت عبور جریان نیز تغییر می کند. برای مثال در شیر پروانه ای یا کنترلی، زاویه بازشدگی مستقیما روی دبی تاثیر دارد.

فشار و دمای کاری
شرایط عملیاتی سیستم نیز بر رفتار جریان اثرگذار است. افزایش دما یا فشار می تواند خواص سیال را تغییر دهد و در نتیجه عملکرد هیدرولیکی شیر متفاوت شود.

ضریب جریان شیر (Cv) یکی از مهم ترین شاخص های مهندسی برای ارزیابی ظرفیت عبور سیال در انواع ولوها است و نقش کلیدی در طراحی و انتخاب شیرآلات صنعتی دارد. این پارامتر نشان می دهد یک شیر در شرایط مشخص چه میزان جریان را با مقدار معینی افت فشار عبور می دهد و به همین دلیل در محاسبات فرایندی و طراحی سیستم های انتقال سیال اهمیت زیادی دارد.

شناخت دقیق Cv (Coefficient of Flow)، آشنایی با فرمول و روش محاسبه آن و بررسی عوامل موثر بر ضریب جریان، باعث می شود انتخاب شیر براساس عملکرد واقعی انجام شود نه صرفا ابعاد یا فشار کاری. مهندسان با استفاده از این پارامتر می توانند افت فشار سیستم را کنترل کرده، راندمان تجهیزات را افزایش دهند و از انتخاب اشتباه شیرآلات صنعتی جلوگیری کنند.
