شیر اطمینان چیست و چگونه از انفجار جلوگیری می کند؟

شیر اطمینان یکی از مهم ترین تجهیزات ایمنی در سیستم های تحت فشار است که برای جلوگیری از افزایش بیش از حد فشار و آسیب به تجهیزات استفاده می شود. این قطعه در صنایع نفت و گاز، پتروشیمی، تاسیسات حرارتی، دیگ های بخار و سیستم های آبرسانی کاربرد گسترده ای دارد. همچنین در بسیاری از پروژه های صنعتی، عواملی مانند قیمت شیر اطمینان، کیفیت ساخت، نوع متریال و نوسانات قیمت آهن در انتخاب نهایی اهمیت زیادی دارند.

شناخت اینکه شیر اطمینان چیست و چگونه عمل می کند، به افزایش ایمنی تجهیزات و کاهش خطر انفجار کمک می کند. شیرهای اطمینان (Safety Valves) با کنترل فشار اضافی، از آسیب به خطوط لوله، مخازن و تجهیزات صنعتی جلوگیری می کنند.شیر اطمینان در انگلیسی با نام Safety Valve شناخته می شود و یکی از مهم ترین تجهیزات حفاظتی در سیستم های تحت فشار است. به همین دلیل استفاده از انواع شیر اطمینان در سیستم های تحت فشار ضروری است.

شیر اطمینان چیست؟

شیر اطمینان نوعی شیر ایمنی است که برای تخلیه فشار اضافی در سیستم های تحت فشار طراحی شده است. این تجهیز به عنوان یکی از مهم ترین تجهیزات حفاظتی در سیستم های صنعتی شناخته می شود و نقش مهمی در حفظ ایمنی خطوط انتقال و مخازن دارد. زمانی که فشار داخل سیستم از مقدار تعیین شده بیشتر شود، شیر باز شده و بخشی از سیال را تخلیه می کند تا فشار به محدوده ایمن بازگردد. شیر اطمینان برای چیست؟ در واقع این تجهیز از انفجار، ترکیدگی و آسیب به تجهیزات جلوگیری می کند و نقش مهمی در ایمنی سیستم دارد.

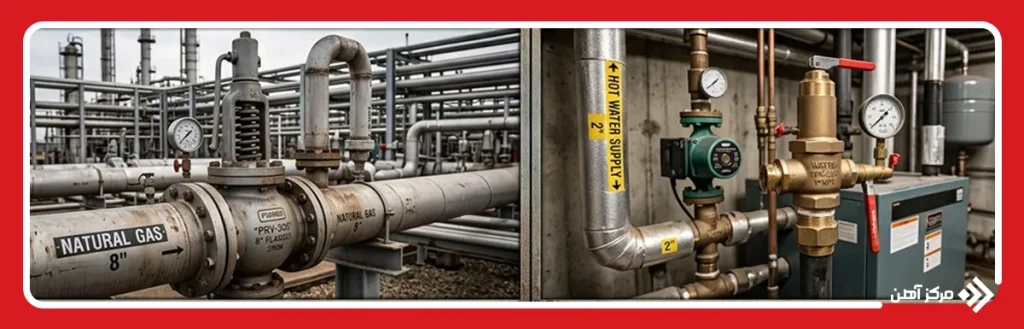

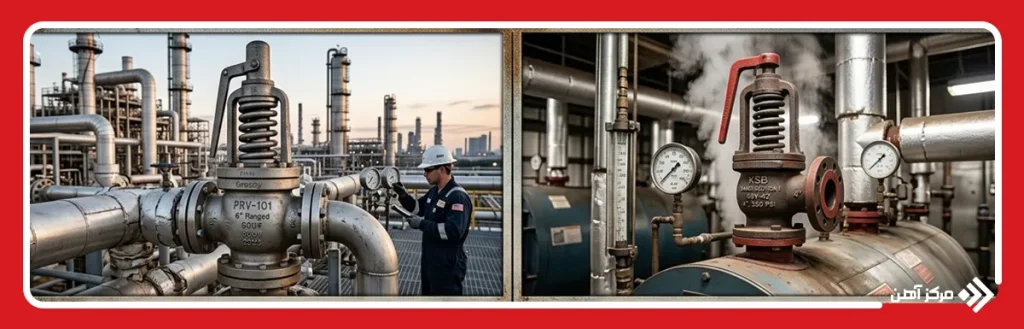

کاربردهای مختلف شیر اطمینان

کاربرد شیر اطمینان در صنایع مختلف بسیار گسترده است و این تجهیز در هر سیستمی که احتمال افزایش فشار وجود داشته باشد، استفاده می شود. وظیفه اصلی شیر اطمینان جلوگیری از افزایش بیش از حد فشار و محافظت از تجهیزات، خطوط لوله و مخازن در برابر آسیب و انفجار است. به همین دلیل این قطعه یکی از مهم ترین تجهیزات ایمنی در سیستم های تحت فشار محسوب می شود و در بسیاری از صنایع نصب آن الزامی است.

در صنایع نفت و گاز، شیر اطمینان برای محافظت از خطوط انتقال، مخازن تحت فشار، کمپرسورها و تجهیزات فرآیندی استفاده می شود. افزایش ناگهانی فشار در این صنایع می تواند خسارت های سنگینی ایجاد کند، به همین دلیل استفاده از شیرهای اطمینان (Safety Valves) اهمیت بسیار زیادی دارد. همچنین در پالایشگاه ها و سکوهای نفتی، این تجهیزات نقش مهمی در حفظ ایمنی فرآیندها و جلوگیری از حوادث صنعتی ایفا می کنند.

در دیگ های بخار، بویلرها و سیستم های حرارتی نیز شیر اطمینان از افزایش فشار و ترکیدگی تجهیزات جلوگیری می کند. زمانی که فشار بخار از حد مجاز بیشتر شود، شیر به صورت خودکار باز شده و فشار اضافی را تخلیه می کند تا سیستم در شرایط ایمن باقی بماند. به همین دلیل استفاده از شیر اطمینان در بسیاری از سیستم های بخار و تاسیسات حرارتی ضروری است.

در سیستم های آبرسانی، پکیج ها و آبگرمکن ها نیز این شیر کاربرد زیادی دارد. افزایش فشار یا دمای آب می تواند باعث آسیب به تجهیزات و لوله ها شود، اما شیر اطمینان با کنترل فشار از بروز این مشکلات جلوگیری می کند. در بسیاری از این سیستم ها، استفاده همزمان از شیر توپی و شیر اطمینان برای کنترل بهتر جریان و فشار سیال رایج است.

صنایع غذایی، دارویی و شیمیایی نیز از دیگر حوزه هایی هستند که از شیر اطمینان استفاده می کنند. در این صنایع کنترل دقیق فشار اهمیت زیادی دارد زیرا بسیاری از سیالات و مواد شیمیایی حساس هستند و افزایش فشار می تواند باعث نشتی یا آسیب به تجهیزات شود. به همین دلیل استفاده از شیر اطمینان استیل به دلیل مقاومت بالا در برابر خوردگی بسیار رایج است.

در سیستم های هیدرولیکی و تجهیزات صنعتی نیز استفاده از ریلیف ولو یا شیر تخلیه فشار اهمیت زیادی دارد. این تجهیزات از افزایش بیش از حد فشار در پمپ ها، جک ها و مدارهای هیدرولیکی جلوگیری می کنند و باعث افزایش طول عمر تجهیزات و کاهش هزینه های تعمیرات می شوند. همچنین در نیروگاه ها، صنایع پتروشیمی و خطوط انتقال سیالات، شیر اطمینان نقش مهمی در پایداری و ایمنی سیستم ایفا می کند.

انواع شیر اطمینان

انواع شیر اطمینان بر اساس ساختار، نوع عملکرد و نحوه کنترل فشار به چند دسته تقسیم می شوند که هر کدام برای شرایط کاری خاصی طراحی شده اند. انتخاب نوع مناسب شیر به فشار کاری، نوع سیال، دمای سیستم و میزان حساسیت فرآیند بستگی دارد. برخی مدل ها برای فشارهای پایین و کاربردهای عمومی مناسب هستند، در حالی که بعضی دیگر برای سیستم های حساس و فشار بالا طراحی شده اند. شناخت دقیق انواع شیر اطمینان باعث می شود انتخاب تجهیزات ایمنی با دقت بیشتری انجام شود و عملکرد سیستم در شرایط بحرانی پایدار باقی بماند.

شیر اطمینان با فنر

شیر اطمینان با فنر یکی از رایج ترین انواع شیر اطمینان است که با استفاده از نیروی فنر فشار سیستم را کنترل می کند. زمانی که فشار از حد مجاز بیشتر شود، فنر فشرده شده و شیر باز می شود تا فشار اضافی تخلیه گردد. این نوع شیر به دلیل ساختار ساده، قیمت مناسب و عملکرد قابل اعتماد در بسیاری از صنایع استفاده می شود.

در این مدل، میزان فشردگی فنر تعیین کننده فشار باز شدن شیر است و به همین دلیل برخی مدل ها به صورت شیر اطمینان قابل تنظیم طراحی می شوند. این ویژگی باعث می شود بتوان فشار عملکرد شیر را متناسب با نیاز سیستم تنظیم کرد. شیرهای فنری در بویلرها، کمپرسورها، سیستم های بخار و خطوط انتقال سیالات کاربرد بسیار گسترده ای دارند. همچنین سرعت عملکرد مناسب و نگهداری آسان از دیگر مزایای این نوع شیر محسوب می شود.

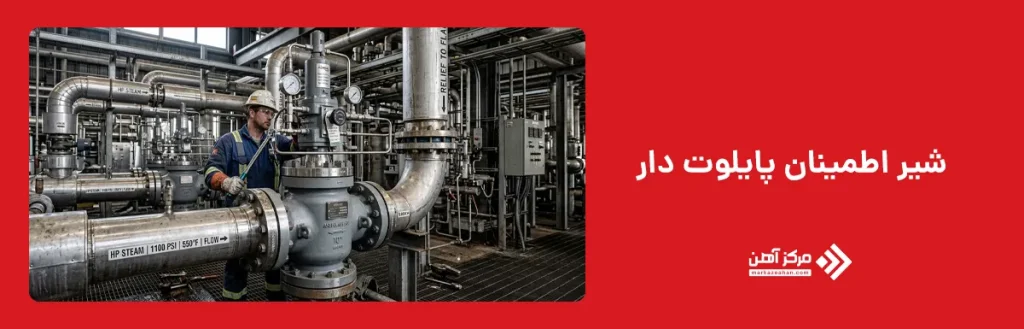

شیر اطمینان پایلوت دار

شیر اطمینان پایلوت دار از یک سیستم کنترلی کمکی برای باز و بسته شدن دقیق تر استفاده می کند. این مدل برای سیستم های با فشار بالا و شرایط حساس مناسب است و دقت عملکرد بیشتری نسبت به مدل های ساده دارد. در صنایع نفت، گاز و پتروشیمی معمولا از این نوع شیر استفاده می شود.

در این شیرها، یک پایلوت کوچک فشار سیستم را کنترل کرده و در صورت رسیدن فشار به حد بحرانی، فرمان باز شدن شیر اصلی را صادر می کند. این ساختار باعث می شود عملکرد شیر بسیار دقیق تر و پایدارتر باشد. شیرهای پایلوت دار معمولا در خطوط انتقال گاز، مخازن تحت فشار بزرگ و تجهیزات حساس صنعتی استفاده می شوند. همچنین این مدل در فشارهای بالا افت عملکرد کمتری نسبت به برخی مدل های معمولی دارد.

شیر اطمینان وزنی

شیر اطمینان وزنی با استفاده از نیروی وزن برای کنترل فشار عمل می کند و بیشتر در سیستم های قدیمی یا کاربردهای خاص مورد استفاده قرار می گیرد. این مدل ساختار ساده ای دارد اما نسبت به مدل های جدید دقت کمتری ارائه می دهد. امروزه استفاده از آن محدودتر شده است.

در این نوع شیر، وزن قرار گرفته روی اهرم یا دیسک باعث بسته ماندن شیر می شود و زمانی که فشار از حد مشخص بیشتر شود، شیر باز خواهد شد. این ساختار ساده باعث شده است که تعمیر و نگهداری آن نسبتا آسان باشد. با این حال، به دلیل ابعاد بزرگ تر و حساسیت کمتر در کنترل فشار، در بسیاری از صنایع مدرن جای خود را به شیرهای فنری و پایلوت دار داده است. این مدل هنوز در برخی سیستم های سنتی و تجهیزات خاص استفاده می شود.

ریلیف ولو یا شیر تخلیه فشار

ریلیف ولو یا شیر تخلیه فشار برای کنترل و کاهش فشار اضافی در سیستم استفاده می شود و معمولا در سیستم های مایع کاربرد دارد. این تجهیز در صورت افزایش فشار، به صورت تدریجی باز شده و فشار اضافی را تخلیه می کند تا از آسیب به تجهیزات جلوگیری شود.

برخلاف برخی شیرهای اطمینان که به صورت ناگهانی باز می شوند، ریلیف ولو عملکرد نرم تر و تدریجی تری دارد و همین موضوع باعث کنترل بهتر فشار در سیستم های هیدرولیکی و خطوط مایع می شود. این شیرها در پمپ ها، مدارهای هیدرولیک، تجهیزات صنعتی و سیستم های انتقال سیال استفاده گسترده ای دارند. انتخاب صحیح ریلیف ولو می تواند از خرابی تجهیزات، ترکیدگی لوله ها و افزایش هزینه های تعمیرات جلوگیری کند.

جدول مقایسه انواع شیر اطمینان

نوع شیر اطمینان	نحوه عملکرد	کاربرد اصلی	مزایا	محدودیت ها
شیر اطمینان با فنر	باز شدن با فشار فنر	بویلر، کمپرسور، خطوط بخار	قیمت مناسب، عملکرد سریع	حساسیت به تنظیم فنر
شیر اطمینان پایلوت دار	کنترل توسط پایلوت کمکی	سیستم های فشار بالا	دقت بالا، عملکرد پایدار	قیمت بالاتر
شیر اطمینان وزنی	استفاده از نیروی وزن	سیستم های قدیمی	ساختار ساده	دقت کمتر
ریلیف ولو	تخلیه تدریجی فشار	سیستم های هیدرولیکی	کنترل نرم فشار	مناسب نبودن برای برخی گازها

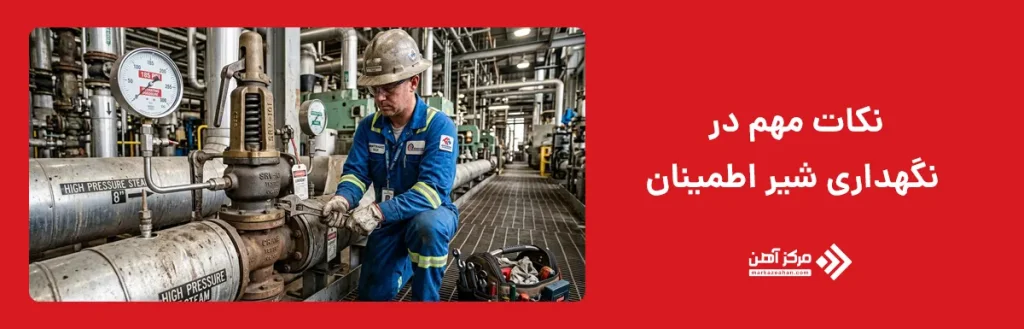

نکات مهم در نگهداری شیر اطمینان

نگهداری صحیح شیر اطمینان تاثیر مستقیمی بر عملکرد و طول عمر آن دارد. بررسی دوره ای، تمیزکاری، تست عملکرد و اطمینان از عدم نشتی از مهم ترین اقدامات نگهداری این تجهیزات است. همچنین استفاده از شیر اطمینان استیل در محیط های خورنده می تواند دوام و مقاومت سیستم را افزایش دهد.

یکی از مهم ترین نکات در نگهداری شیر اطمینان، انجام تست های دوره ای برای اطمینان از باز و بسته شدن صحیح شیر است. در صورتی که شیر در فشار تعیین شده عمل نکند، ایمنی کل سیستم تحت تاثیر قرار خواهد گرفت. همچنین بررسی وضعیت فنر، دیسک و قطعات داخلی می تواند از بروز خرابی های ناگهانی جلوگیری کند. در بسیاری از صنایع، تست عملکرد شیر اطمینان طبق برنامه های منظم تعمیرات انجام می شود.

تمیزکاری و جلوگیری از تجمع رسوبات نیز اهمیت زیادی دارد زیرا وجود آلودگی یا رسوب می تواند مانع عملکرد صحیح شیر شود. در سیستم هایی که با سیالات خورنده یا بخار کار می کنند، انتخاب متریال مناسب و استفاده از قطعات مقاوم در برابر خوردگی بسیار مهم است. علاوه بر این، تنظیم صحیح فشار عملکرد شیر باید به صورت دوره ای کنترل شود تا از باز شدن زودهنگام یا عملکرد ناقص جلوگیری گردد.

نصب صحیح شیر اطمینان نیز نقش مهمی در عملکرد آن دارد. نصب اشتباه، استفاده از اتصالات نامناسب یا انتخاب سایز غیر استاندارد می تواند باعث کاهش راندمان و افزایش خطر خرابی شود. همچنین توصیه می شود در زمان سرویس، تمامی قطعات توسط افراد متخصص بررسی شوند تا سیستم در شرایط ایمن و پایدار کار کند.

نحوه عملکرد شیر اطمینان چگونه است؟

شیر اطمینان چگونه کار میکند؟ این تجهیز زمانی که فشار سیستم از حد تنظیم شده بیشتر شود، به صورت خودکار باز می شود و بخشی از سیال را تخلیه می کند. پس از کاهش فشار به محدوده ایمن، شیر مجددا بسته می شود تا سیستم به عملکرد عادی بازگردد. این فرآیند باعث جلوگیری از انفجار و آسیب به تجهیزات می شود. عملکرد سریع و خودکار این شیر باعث می شود فشار اضافی قبل از رسیدن به نقطه خطرناک کنترل شود و ایمنی سیستم حفظ گردد. همچنین در بسیاری از سیستم های صنعتی، تنظیم دقیق فشار باز شدن شیر اهمیت زیادی در عملکرد پایدار تجهیزات دارد.

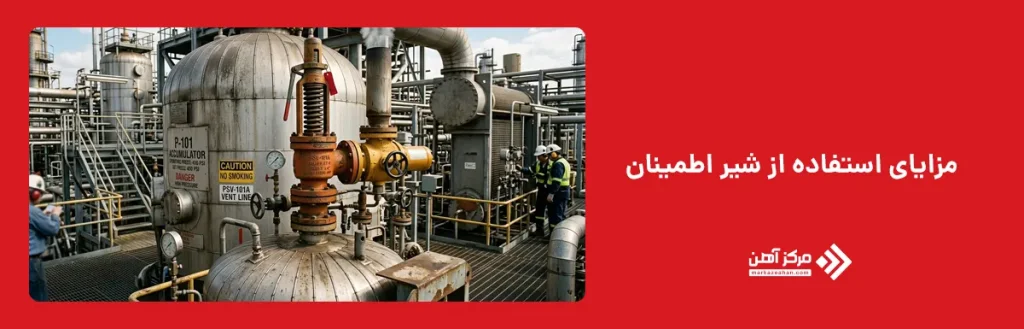

مزایای استفاده از شیر اطمینان

استفاده از شیر اطمینان مزایای زیادی دارد که مهم ترین آن افزایش ایمنی سیستم های تحت فشار است. این تجهیزات از انفجار، ترکیدگی لوله ها و آسیب به تجهیزات جلوگیری می کنند و باعث افزایش طول عمر سیستم می شوند. همچنین عملکرد خودکار و سرعت واکنش بالا باعث شده است که در بسیاری از صنایع کاربرد گسترده ای داشته باشند. وجود مدل هایی مانند شیر اطمینان قابل تنظیم نیز امکان کنترل دقیق تر فشار را فراهم می کند.

رایج ترین مشکلات شیر اطمینان

رایج ترین مشکلات شیر اطمینان شامل نشتی، گیر کردن شیر، خرابی فنر و کاهش دقت عملکرد است. تجمع رسوبات، خوردگی و عدم سرویس دوره ای می تواند باعث اختلال در عملکرد این تجهیزات شود. همچنین نصب نادرست یا انتخاب اشتباه شیر ممکن است باعث کاهش ایمنی سیستم و افزایش خطر خرابی شود. در برخی موارد نیز تنظیم نادرست فشار باز شدن شیر می تواند باعث عملکرد نامناسب یا باز شدن زودهنگام شیر شود. استفاده از قطعات بی کیفیت و عدم تست دوره ای نیز از دیگر عواملی هستند که می توانند عمر و کارایی شیر اطمینان را کاهش دهند.

شیر اطمینان یکی از مهم ترین تجهیزات ایمنی در سیستم های تحت فشار است که نقش مهمی در جلوگیری از انفجار و آسیب به تجهیزات دارد. شناخت انواع شیر اطمینان و انتخاب مدل مناسب می تواند تاثیر زیادی بر ایمنی و عملکرد سیستم داشته باشد. همچنین سرویس و نگهداری منظم این تجهیزات باعث افزایش طول عمر و کاهش خطر خرابی خواهد شد. استفاده از شیر اطمینان مناسب می تواند هزینه های تعمیرات و توقف خطوط تولید را به شکل قابل توجهی کاهش دهد. علاوه بر این، انتخاب صحیح متریال و تنظیم دقیق فشار عملکرد شیر تاثیر مستقیمی بر پایداری و ایمنی سیستم های صنعتی دارد.
