شیر یکطرفه چگونه عمل می کند؟ بررسی عملکرد چک ولو

عملکرد شیر یکطرفه یکی از مهم ترین موضوعات در سیستم های لوله کشی، پمپ ها و تجهیزات صنعتی است. شیر یکطرفه یا چک ولو قطعه ای است که فقط اجازه عبور سیال در یک جهت را می دهد و از برگشت جریان جلوگیری می کند. این عملکرد باعث می شود تجهیزات مختلف مانند پمپ ها، کمپرسورها و خطوط انتقال سیال در برابر آسیب محافظت شوند. در بسیاری از صنایع، اگر جریان به عقب برگردد، ممکن است فشار ناگهانی، خرابی تجهیزات یا حتی توقف کامل سیستم رخ دهد. به همین دلیل استفاده از چک ولو در بسیاری از خطوط انتقال ضروری است. حتی تغییرات بازار و قیمت آهن نیز می تواند روی هزینه تولید و خرید این تجهیزات تاثیر بگذارد، زیرا بدنه بسیاری از شیرهای یکطرفه از فولاد یا چدن ساخته می شود.

شیرهای یکطرفه در مدل های مختلفی تولید می شوند و هرکدام برای شرایط خاصی کاربرد دارند. بعضی از آنها برای آب طراحی شده اند، بعضی برای هوا و برخی دیگر برای روغن و سیستم های هیدرولیکی استفاده می شوند. موضوع مهم این است که طراحی داخلی چک ولو باعث می شود بدون نیاز به اپراتور، مسیر جریان به صورت خودکار کنترل شود. زمانی که فشار سیال در مسیر درست حرکت کند، شیر باز می شود و هنگام برگشت جریان، مسیر را می بندد. در بسیاری از پروژه های صنعتی، انتخاب درست نوع شیر اهمیت زیادی دارد، زیرا اندازه، فشار کاری، جنس بدنه و حتی قیمت لوله می توانند روی عملکرد نهایی سیستم تاثیر بگذارند. به همین دلیل شناخت نحوه عملکرد شیر یکطرفه برای مهندسان و فعالان صنعت اهمیت زیادی دارد.

نحوه عملکرد شیر یکطرفه چگونه است؟

در پاسخ به افرادی که می خواهند بدانند شیر یک طرفه چگونه کار میکند باید گفت نحوه عملکرد شیر یکطرفه بر اساس اختلاف فشار سیال انجام می شود. داخل این شیر معمولا قطعه ای مانند دیسک، فنر یا توپ قرار دارد که با حرکت سیال باز می شود و هنگام برگشت جریان، مسیر را می بندد. زمانی که فشار سیال از سمت ورودی بیشتر باشد، قطعه داخلی حرکت می کند و اجازه عبور جریان را می دهد. اما اگر جریان بخواهد برعکس حرکت کند، فشار معکوس باعث بسته شدن مسیر می شود. این مکانیزم ساده اما بسیار مهم، دلیل اصلی استفاده گسترده از چک ولو در سیستم های مختلف است. به همین علت، بسیاری از مهندسان این شیر را یکی از مهم ترین انواع شیر صنعتی در خطوط انتقال می دانند.

بسیاری از افراد می پرسند شیر یکطرفه چیست و چگونه بدون برق یا کنترل دستی کار می کند. پاسخ این است که عملکرد شیر یک طرفه کاملا مکانیکی است و به فشار سیال وابسته است. در بعضی مدل ها از فنر استفاده می شود تا بسته شدن سریع تر انجام شود و در برخی دیگر وزن دیسک باعث بسته شدن مسیر می شود. نحوه عملکرد شیر یک طرفه به گونه ای طراحی شده که از ایجاد ضربه قوچ و برگشت ناگهانی سیال جلوگیری کند. همین موضوع باعث می شود تجهیزات مختلف مانند پمپ آب، کمپرسور هوا و سیستم های هیدرولیکی ایمنی و عمر بیشتری داشته باشند. همچنین نوع نصب، جهت جریان و انتخاب درست سایز شیر تاثیر زیادی روی عملکرد شیر یکطرفه دارند.

عملکرد شیر یک طرفه در سیستم های مختلف

عملکرد شیر یک طرفه در هر سیستم به نوع سیال، فشار کاری و شرایط عملکرد تجهیزات بستگی دارد. در سیستم های آبرسانی، چک ولو مانع برگشت آب به سمت پمپ می شود و از خالی شدن لوله ها جلوگیری می کند. در سیستم های هوای فشرده، این شیر اجازه نمی دهد هوای ذخیره شده به کمپرسور برگردد. همچنین در مدارهای هیدرولیکی، چک ولو مسیر روغن را کنترل می کند تا فشار سیستم پایدار بماند. همین تفاوت کاربردها باعث شده مدل های مختلفی از شیر یکطرفه طراحی شوند که هرکدام برای شرایط مشخصی مناسب هستند.

نحوه عملکرد شیر یکطرفه در سیستم های صنعتی معمولا به صورت خودکار انجام می شود و نیازی به اپراتور ندارد. وقتی سیال در جهت درست حرکت کند، فشار باعث باز شدن شیر می شود و مسیر جریان باز می ماند. اما با کاهش فشار یا برگشت جریان، شیر بسته می شود و از بازگشت سیال جلوگیری می کند. این عملکرد ساده در عمل اهمیت بسیار زیادی دارد، زیرا برگشت جریان می تواند باعث آسیب به پمپ، ایجاد نشتی، افت فشار یا خرابی تجهیزات شود. به همین دلیل چک ولو در بسیاری از صنایع مانند آب و فاضلاب، نفت و گاز، پتروشیمی و کارخانه های تولیدی استفاده می شود.

یکی از نکات مهم در عملکرد شیر یکطرفه انتخاب مدل مناسب برای هر سیستم است. برای مثال، چک ولو مورد استفاده در پمپ آب با مدل مورد استفاده در سیستم هیدرولیک تفاوت دارد. جنس بدنه، نوع دیسک، فشار قابل تحمل و سرعت بسته شدن همگی روی عملکرد نهایی تاثیر می گذارند. اگر شیر نامناسب انتخاب شود، ممکن است سیستم دچار لرزش، صدا یا افت عملکرد شود. به همین دلیل مهندسان معمولا قبل از نصب، شرایط کامل سیستم را بررسی می کنند تا بهترین نوع شیر یکطرفه انتخاب شود.

عملکرد شیر یکطرفه پمپ آب

عملکرد شیر یکطرفه پمپ آب نقش بسیار مهمی در جلوگیری از برگشت آب و حفظ فشار سیستم دارد. زمانی که پمپ روشن می شود، فشار آب باعث باز شدن چک ولو می شود و جریان در مسیر درست حرکت می کند. اما وقتی پمپ خاموش شود، اگر شیر یکطرفه وجود نداشته باشد، آب می تواند به سمت عقب برگردد و باعث خالی شدن لوله یا آسیب به پمپ شود. به همین دلیل در بیشتر سیستم های آبرسانی از چک ولو استفاده می شود.

در بسیاری از ساختمان ها، چک ولو در ورودی یا خروجی پمپ نصب می شود تا از برگشت آب جلوگیری کند. این موضوع باعث می شود پمپ هنگام روشن شدن دوباره، راحت تر کار کند و فشار آب سریع تر تامین شود. همچنین عملکرد شیر یکطرفه آب می تواند از ایجاد ضربه قوچ در خطوط لوله جلوگیری کند. ضربه قوچ زمانی رخ می دهد که جریان ناگهانی قطع یا معکوس شود و فشار زیادی به لوله ها وارد کند.

نوع شیر مورد استفاده در پمپ آب اهمیت زیادی دارد. بعضی مدل ها فنردار هستند و بعضی دیگر با وزن دیسک کار می کنند. انتخاب اشتباه می تواند باعث ایجاد صدا، افت فشار یا خرابی زودهنگام شود. به همین دلیل معمولا نوع پمپ، فشار سیستم و قطر لوله قبل از انتخاب شیر بررسی می شوند تا عملکرد شیر یکطرفه پمپ آب به بهترین شکل انجام شود.

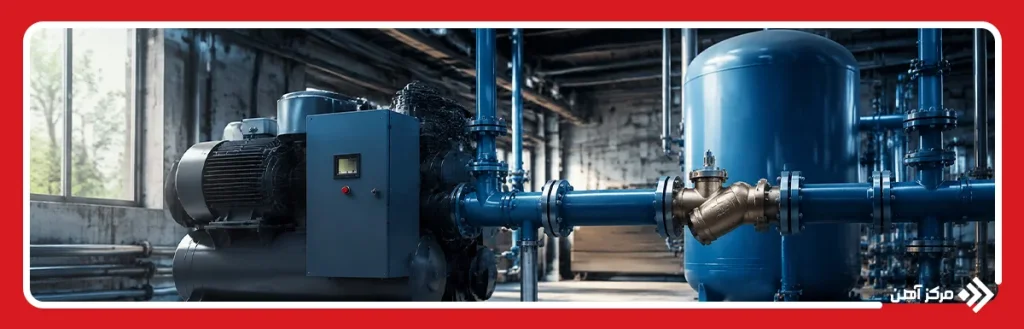

عملکرد شیر یکطرفه پمپ باد

عملکرد شیر یکطرفه پمپ باد برای حفظ فشار هوا و جلوگیری از برگشت آن به کمپرسور اهمیت زیادی دارد. زمانی که کمپرسور هوا را وارد مخزن می کند، چک ولو باز می شود و هوا وارد سیستم می شود. اما پس از خاموش شدن دستگاه، شیر مسیر برگشت را می بندد تا هوای ذخیره شده از مخزن خارج نشود. اگر این قطعه درست کار نکند، فشار مخزن کاهش پیدا می کند و کمپرسور باید دوباره کار کند.

عملکرد شیر یکطرفه پمپ باد همچنین باعث کاهش فشار روی موتور کمپرسور می شود. وقتی هوا نتواند به عقب برگردد، روشن شدن مجدد دستگاه راحت تر انجام می شود و استهلاک تجهیزات کمتر خواهد بود. در بسیاری از کمپرسورها، خرابی چک ولو می تواند باعث روشن و خاموش شدن مداوم دستگاه یا افت فشار سیستم شود. به همین دلیل این قطعه نقش مهمی در عملکرد صحیح کمپرسور دارد.

جنس و طراحی شیر نیز اهمیت زیادی دارد. بعضی چک ولوها برای فشارهای بالا طراحی شده اند و برخی برای سیستم های سبک تر استفاده می شوند. اگر شیر متناسب با فشار کاری انتخاب نشود، ممکن است نشتی هوا یا خرابی سریع رخ دهد. به همین دلیل بررسی فشار، دمای کاری و ظرفیت کمپرسور قبل از انتخاب شیر یکطرفه ضروری است.

عملکرد شیر یکطرفه هیدرولیک

عملکرد شیر یکطرفه هیدرولیک کمی متفاوت تر از مدل های معمولی است، زیرا در سیستم های هیدرولیک فشار روغن بسیار بالا است و کنترل دقیق جریان اهمیت زیادی دارد. این شیرها اجازه می دهند روغن فقط در یک مسیر حرکت کند و از برگشت آن جلوگیری می کنند. به همین دلیل در جک های هیدرولیکی، ماشین آلات صنعتی و تجهیزات سنگین استفاده گسترده ای دارند.

در سیستم های هیدرولیکی، برگشت ناگهانی روغن می تواند باعث افت فشار یا از کار افتادن تجهیزات شود. چک ولو با بستن مسیر برگشت، فشار را در بخش های مختلف سیستم حفظ می کند. بعضی از مدل های هیدرولیکی دارای فنر قوی تری هستند تا بسته شدن سریع تر و دقیق تری انجام شود. این موضوع باعث می شود عملکرد شیر یکطرفه هیدرولیک در شرایط سنگین صنعتی پایدارتر باشد.

یکی از نکات مهم در این سیستم ها، تمیزی روغن است. اگر ذرات آلودگی وارد شیر شوند، ممکن است دیسک یا فنر گیر کند و عملکرد شیر مختل شود. به همین دلیل در سیستم های هیدرولیکی معمولا از فیلترهای مخصوص استفاده می شود تا طول عمر چک ولو بیشتر شود و سیستم بدون مشکل کار کند.

عوامل موثر بر عملکرد شیر یکطرفه

عوامل مختلفی می توانند روی عملکرد شیر یکطرفه تاثیر بگذارند و اگر این موارد به درستی بررسی نشوند، ممکن است چک ولو نتواند وظیفه خود را به شکل صحیح انجام دهد. یکی از مهم ترین عوامل، فشار سیال است. اگر فشار جریان کمتر از حد مورد نیاز باشد، شیر به طور کامل باز نمی شود و این موضوع می تواند باعث افت فشار یا ایجاد لرزش در سیستم شود. از طرف دیگر، فشار بیش از حد نیز ممکن است به قطعات داخلی آسیب بزند و عمر شیر را کاهش دهد.

نوع سیال نیز اهمیت زیادی دارد. عملکرد شیر یکطرفه در سیستم آب با عملکرد آن در سیستم روغن یا هوا تفاوت دارد. برای مثال، سیالات غلیظ یا دارای ذرات معلق می توانند باعث گیر کردن دیسک داخلی شوند و حرکت شیر را مختل کنند. به همین دلیل جنس بدنه، نوع دیسک و طراحی داخلی شیر باید متناسب با نوع سیال انتخاب شوند. همچنین دمای کاری نیز روی عملکرد چک ولو تاثیر می گذارد، زیرا بعضی مواد در دمای بالا یا پایین مقاومت کمتری دارند.

نصب صحیح نیز از مهم ترین عوامل موثر بر عملکرد شیر یک طرفه است. اگر شیر در جهت اشتباه نصب شود یا فاصله مناسبی با پمپ و اتصالات نداشته باشد، احتمال برگشت جریان و خرابی سیستم افزایش پیدا می کند. همچنین انتخاب سایز مناسب اهمیت زیادی دارد. شیر خیلی کوچک می تواند افت فشار ایجاد کند و شیر بیش از حد بزرگ ممکن است به درستی بسته نشود. به همین دلیل مهندسان معمولا قبل از نصب، شرایط کامل سیستم را بررسی می کنند تا عملکرد شیر یکطرفه به بهترین شکل انجام شود.

مشکلات رایج در عملکرد چک ولو

یکی از رایج ترین مشکلات در عملکرد چک ولو، گیر کردن دیسک داخلی است. این مشکل معمولا به دلیل وجود ذرات معلق، رسوب یا آلودگی در سیال رخ می دهد. زمانی که دیسک نتواند آزادانه حرکت کند، شیر یا به طور کامل بسته نمی شود یا در حالت باز گیر می کند. این موضوع می تواند باعث برگشت جریان، افت فشار یا آسیب به پمپ و تجهیزات شود.

نشتی داخلی نیز از دیگر مشکلات رایج است. اگر فنر یا دیسک داخلی دچار فرسودگی شود، شیر نمی تواند مسیر را به طور کامل ببندد و مقداری از سیال به عقب برمی گردد. در سیستم های حساس، همین نشتی کوچک می تواند باعث کاهش راندمان یا ایجاد مشکل در عملکرد تجهیزات شود. به همین دلیل بررسی دوره ای وضعیت چک ولو اهمیت زیادی دارد.

ایجاد صدا و لرزش نیز یکی دیگر از مشکلات متداول است. این اتفاق معمولا زمانی رخ می دهد که شیر متناسب با فشار یا سرعت جریان انتخاب نشده باشد. در بعضی موارد نیز نصب اشتباه باعث ضربه زدن دیسک به بدنه می شود و صدای زیاد ایجاد می کند. انتخاب درست نوع شیر، نصب اصولی و نگهداری منظم می توانند از بسیاری از این مشکلات جلوگیری کنند و عملکرد شیر یکطرفه را پایدارتر نگه دارند.

نکات مهم برای عملکرد بهتر شیر یکطرفه

برای اینکه عملکرد شیر یکطرفه در بهترین حالت باقی بماند، باید چند نکته مهم رعایت شود. نخستین موضوع، انتخاب صحیح نوع شیر است. هر چک ولو برای شرایط مشخصی طراحی شده و استفاده از مدل نامناسب می تواند باعث افت راندمان یا خرابی سریع شود. به همین دلیل قبل از خرید باید فشار کاری، نوع سیال، دما و اندازه لوله بررسی شوند تا مناسب ترین مدل انتخاب شود.

نصب اصولی نیز تاثیر زیادی روی عملکرد شیر یک طرفه دارد. جهت نصب باید دقیقا مطابق فلش روی بدنه باشد، زیرا نصب برعکس باعث اختلال کامل در عملکرد سیستم می شود. همچنین بهتر است شیر در محلی نصب شود که دسترسی برای تعمیر و سرویس وجود داشته باشد. در بعضی سیستم ها استفاده از فیلتر قبل از چک ولو نیز توصیه می شود تا ذرات معلق وارد شیر نشوند.

بازرسی و نگهداری منظم از دیگر نکات مهم است. حتی بهترین شیرهای یکطرفه نیز در طول زمان ممکن است دچار فرسودگی شوند. بررسی وضعیت فنر، دیسک و آب بندی داخلی می تواند از خرابی های بزرگ جلوگیری کند. همچنین اگر صدا، لرزش یا افت فشار غیرعادی در سیستم دیده شود، باید عملکرد شیر یکطرفه بررسی شود تا مشکل قبل از آسیب جدی برطرف شود.

عملکرد شیر یکطرفه نقش بسیار مهمی در جلوگیری از برگشت سیال و محافظت از تجهیزات مختلف دارد. این شیرها بدون نیاز به کنترل دستی و فقط با استفاده از فشار سیال کار می کنند و در سیستم های آب، هوا و هیدرولیک کاربرد گسترده ای دارند. انتخاب درست نوع چک ولو، نصب اصولی و توجه به شرایط کاری می توانند تاثیر زیادی روی راندمان و طول عمر سیستم داشته باشند.

نحوه عملکرد شیر یکطرفه به گونه ای طراحی شده که هنگام حرکت صحیح سیال مسیر را باز و هنگام برگشت جریان مسیر را مسدود کند. همین عملکرد ساده باعث جلوگیری از آسیب به پمپ ها، کمپرسورها و تجهیزات صنعتی می شود. همچنین عواملی مانند فشار، نوع سیال، دما و نگهداری صحیح می توانند روی عملکرد شیر یک طرفه تاثیر مستقیم بگذارند. به همین دلیل بررسی دوره ای و انتخاب صحیح چک ولو اهمیت زیادی دارد.
