شیر یکطرفه (چک ولو) چیست؟

چک ولو یا شیر یکطرفه یکی از مهم ترین تجهیزات کنترلی در سیستم های لوله کشی و تاسیسات صنعتی است که وظیفه جلوگیری از بازگشت سیال در خطوط انتقال را بر عهده دارد. این تجهیز که با نام شیر خودکار یکطرفه نیز شناخته می شود، بدون نیاز به اپراتور و به صورت اتوماتیک عمل کرده و تنها اجازه عبور سیال در یک جهت را می دهد. امروزه انواع شیر یک طرفه در صنایع آب و فاضلاب، نفت، گاز، پتروشیمی و سیستم های پمپاژ کاربرد گسترده ای دارند و نقش مهمی در افزایش ایمنی و جلوگیری از آسیب تجهیزات ایفا می کنند.

اگر برای شما سوال است که چک ولو چیست و چگونه عمل می کند، باید بدانید این شیرها با استفاده از فشار جریان سیال باز و بسته می شوند و مانع برگشت جریان به داخل سیستم خواهند شد. انتخاب نوع مناسب چک ولو به عواملی مانند فشار کاری، نوع سیال، جنس بدنه و شرایط محیطی بستگی دارد. همچنین تغییرات قیمت آهن و هزینه تجهیزات صنعتی می تواند در انتخاب و خرید این شیرها تاثیرگذار باشد. در ادامه مقاله با عملکرد، کاربردها، مزایا و انواع مختلف شیر یکطرفه بیشتر آشنا خواهید شد.

شیر یک طرفه چیست؟

شیر یک طرفه یا چک ولو یکی از تجهیزات کنترلی مهم در سیستم های انتقال سیالات است که برای جلوگیری از برگشت جریان در خطوط لوله استفاده می شود. عملکرد این شیر به صورت خودکار بوده و بدون نیاز به نیروی انسانی یا سیستم کنترلی خارجی، تنها در زمان عبور سیال در جهت صحیح باز می شود. زمانی که جریان معکوس شود یا فشار سیال کاهش پیدا کند، شیر به صورت اتوماتیک بسته شده و از برگشت سیال جلوگیری می کند. این ویژگی باعث می شود چک ولو نقش مهمی در محافظت از پمپ ها، کمپرسورها، مخازن و سایر تجهیزات صنعتی داشته باشد.

در طراحی انواع شیر یکطرفه از مکانیزم های مختلفی مانند دیسکی، فنری، توپی و لولایی استفاده می شود که هر کدام برای شرایط کاری مشخصی مناسب هستند. انتخاب بهترین شیر یک طرفه به عواملی مانند فشار کاری، دمای سیال، نوع سیال، سرعت جریان و جنس خطوط انتقال بستگی دارد. همچنین در زمان انتخاب این تجهیزات باید به مواردی مانند قیمت لوله، افت فشار سیستم و هماهنگی شیر با شرایط عملیاتی توجه شود تا عملکرد سیستم دچار اختلال نشود.

انواع چک ولو در صنایع مختلف از جمله نفت، گاز، پتروشیمی، آب و فاضلاب، نیروگاه ها و صنایع فولادی کاربرد گسترده ای دارند. همچنین طریقه نصب شیر یک طرفه اهمیت زیادی در عملکرد صحیح آن دارد؛ زیرا نصب اشتباه می تواند باعث ایجاد ضربه قوچ، کاهش راندمان یا خرابی تجهیزات شود. به همین دلیل محل نصب، جهت جریان و نوع اتصال شیر باید کاملا مطابق با استانداردهای فنی انتخاب شود.

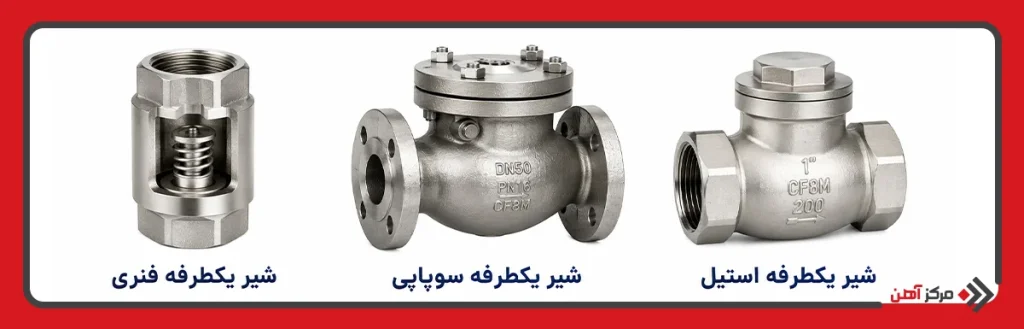

انواع شیر یک طرفه

شیرهای یک طرفه در مدل ها و ساختارهای مختلفی تولید می شوند تا بتوانند در شرایط کاری متفاوت عملکرد مناسبی داشته باشند. هر کدام از این شیرها با توجه به نوع طراحی، فشار کاری، نوع سیال و محل استفاده، کاربرد مخصوص خود را دارند. انتخاب صحیح از میان انواع چک ولو می تواند تاثیر زیادی بر افزایش ایمنی سیستم، جلوگیری از برگشت جریان و کاهش استهلاک تجهیزات داشته باشد. در ادامه با انواع چک ولو صنعتی و ویژگی های هر کدام آشنا خواهیم شد تا بتوانید متناسب با نیاز سیستم، بهترین گزینه را انتخاب کنید.

شیر یکطرفه فنری

شیر یکطرفه فنری یکی از پرکاربردترین مدل های چک ولو است که عملکرد آن بر پایه نیروی فنر داخلی انجام می شود. در این نوع شیر، با عبور سیال فنر فشرده شده و مسیر جریان باز می شود؛ اما زمانی که فشار کاهش پیدا کند یا جریان معکوس شود، فنر به سرعت مسیر را می بندد و مانع برگشت سیال می شود.

این مدل به دلیل سرعت عملکرد بالا، ابعاد مناسب و جلوگیری موثر از ضربه قوچ، در سیستم های پمپاژ، خطوط آب رسانی و تاسیسات صنعتی کاربرد گسترده ای دارد. شیر یکطرفه فنری معمولا در سیستم هایی استفاده می شود که نیاز به بسته شدن سریع شیر وجود دارد.

شیر یکطرفه سوپاپی

شیر یکطرفه سوپاپی یکی از رایج ترین انواع چک ولو است که در آن یک دیسک یا سوپاپ وظیفه باز و بسته کردن مسیر جریان را بر عهده دارد. این سوپاپ با فشار سیال باز شده و در صورت برگشت جریان، روی نشیمنگاه قرار می گیرد و مسیر را مسدود می کند.

این نوع شیر صنعتی در خطوط بخار، آب، نفت و سیالات صنعتی کاربرد زیادی دارد و به دلیل ساختار مقاوم، تحمل فشار و دمای بالایی دارد. شیر یکطرفه سوپاپی در صنایع سنگین و خطوط انتقال بزرگ به عنوان یکی از مطمئن ترین گزینه ها شناخته می شود.

شیر یکطرفه استیل

شیر یکطرفه استیل از فولاد ضدزنگ ساخته می شود و مقاومت بسیار بالایی در برابر خوردگی، رطوبت و مواد شیمیایی دارد. این ویژگی باعث شده این نوع شیر در صنایع غذایی، دارویی، پتروشیمی و محیط های خورنده کاربرد فراوانی داشته باشد.

شیر یکطرفه استیل علاوه بر مقاومت بالا، طول عمر زیادی نیز دارد و در شرایط دمایی و فشاری سخت عملکرد پایداری ارائه می دهد. این مدل از انواع چک ولو معمولا در سیستم هایی استفاده می شود که بهداشت، مقاومت شیمیایی و دوام تجهیزات اهمیت زیادی دارد.

نوع شیر یک طرفه	نحوه عملکرد	مزایا	کاربردها
شیر یکطرفه فنری	باز و بسته شدن با نیروی فنر	سرعت عملکرد بالا، جلوگیری از ضربه قوچ	پمپ ها، تاسیسات آب
شیر یکطرفه سوپاپی	حرکت سوپاپ روی نشیمنگاه	تحمل فشار و دمای بالا	بخار، نفت، صنایع سنگین
شیر یکطرفه استیل	بدنه استیل ضدزنگ	مقاومت بالا در برابر خوردگی	صنایع غذایی و دارویی
شیر یکطرفه دوتایی	دو دیسک متحرک داخلی	وزن کم، افت فشار کمتر	خطوط انتقال صنعتی
شیر یکطرفه لولایی	حرکت دیسک به صورت لولایی	مناسب برای دبی بالا	خطوط لوله بزرگ
شیر یکطرفه توپی	استفاده از توپک داخلی	ساختار ساده، نگهداری آسان	فاضلاب و سیالات آلوده
شیر یکطرفه دیسکی	بسته شدن با دیسک مرکزی	ابعاد فشرده، عملکرد سریع	سیستم های فشرده صنعتی
شیر یکطرفه ویفری	نصب بین فلنج ها	وزن کم، نصب آسان	صنایع نفت و گاز
شیر یکطرفه پیستونی	حرکت پیستون در مسیر جریان	آب بندی مناسب	خطوط فشار بالا
شیر یکطرفه فلنج دار	اتصال فلنجی به لوله	استحکام و تحمل فشار بالا	نیروگاه ها و صنایع فولادی

هر کدام از انواع شیر یک طرفه با توجه به ساختار و نحوه عملکرد، برای شرایط کاری مشخصی طراحی شده اند. انتخاب صحیح چک ولو می تواند تاثیر زیادی بر کاهش افت فشار، جلوگیری از برگشت سیال و افزایش طول عمر تجهیزات صنعتی داشته باشد. به همین دلیل در زمان انتخاب شیر صنعتی باید عواملی مانند نوع سیال، فشار کاری، دمای محیط، نوع اتصال و میزان دبی سیستم به دقت بررسی شوند.

چک ولو صنعتی

چک ولوهای صنعتی از نظر طراحی، متریال ساخت، تحمل فشار و نوع عملکرد تفاوت های قابل توجهی با مدل های غیر صنعتی دارند. در مدل های صنعتی، شیر باید توان تحمل فشار و دمای بالا، جریان مداوم سیالات و شرایط سخت کاری را داشته باشد؛ به همین دلیل معمولا از متریال هایی مانند فولاد کربنی، استیل ضدزنگ و آلیاژهای مقاوم ساخته می شوند. این نوع چک ولوها در صنایع نفت، گاز، پتروشیمی، فولاد، نیروگاه ها و خطوط بخار استفاده می شوند و مطابق استانداردهای صنعتی مانند API و ASME تولید می گردند.

در مقابل، چک ولوهای غیر صنعتی بیشتر برای مصارف خانگی، تاسیسات سبک و سیستم های کم فشار کاربرد دارند. این مدل ها معمولا ابعاد کوچک تری داشته و از متریال هایی مانند برنج، PVC یا چدن سبک ساخته می شوند. همچنین میزان تحمل فشار و دمای آن ها نسبت به مدل های صنعتی کمتر است و بیشتر در سیستم های آب رسانی ساختمان، پکیج ها، استخرها و تجهیزات سبک استفاده می شوند.

یکی دیگر از تفاوت های مهم، دقت طراحی و طول عمر تجهیزات است. چک ولو صنعتی برای کارکرد مداوم در شرایط سخت طراحی می شود و معمولا مقاومت بیشتری در برابر خوردگی، سایش و ضربه قوچ دارد. در حالی که مدل های غیر صنعتی برای استفاده های سبک تر و شرایط کاری ساده تر تولید می شوند و هزینه پایین تری دارند. به همین دلیل انتخاب نوع مناسب چک ولو باید بر اساس فشار کاری، نوع سیال، شرایط محیطی و کاربرد سیستم انجام شود.

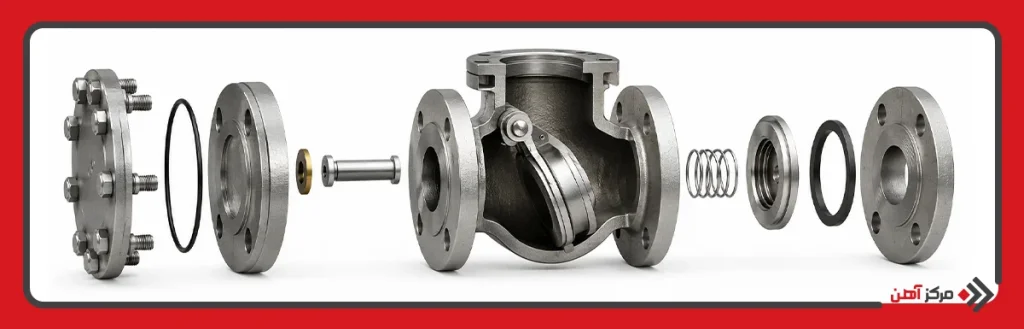

اجزای شیر یکطرفه

شیر یکطرفه از بخش های مختلفی تشکیل شده است که هر کدام نقش مهمی در کنترل جریان و جلوگیری از برگشت سیال دارند. طراحی دقیق این اجزا باعث می شود چک ولو بتواند در شرایط مختلف کاری عملکرد مناسبی داشته باشد و از آسیب رسیدن به تجهیزات جلوگیری کند. نوع و ساختار اجزای داخلی شیر یکطرفه بسته به مدل شیر، فشار کاری و نوع سیال ممکن است متفاوت باشد، اما برخی قطعات در بیشتر مدل ها مشترک هستند.

بدنه شیر (Body)
بدنه اصلی ترین بخش شیر یکطرفه است که تمام اجزای داخلی داخل آن قرار می گیرند. این بخش معمولا از چدن، فولاد، استیل یا برنج ساخته می شود و وظیفه تحمل فشار و محافظت از قطعات داخلی را بر عهده دارد. جنس بدنه بر اساس نوع سیال و شرایط کاری انتخاب می شود.

دیسک یا سوپاپ (Disc)
دیسک مهم ترین قطعه عملکردی در چک ولو است که وظیفه باز و بسته کردن مسیر جریان را بر عهده دارد. با عبور سیال، دیسک باز می شود و در زمان برگشت جریان یا کاهش فشار، روی نشیمنگاه قرار گرفته و مسیر را مسدود می کند.

نشیمنگاه شیر (Seat)
نشیمنگاه سطحی است که دیسک روی آن قرار می گیرد تا مسیر جریان کاملا آب بندی شود. کیفیت ساخت این بخش تاثیر زیادی بر جلوگیری از نشتی و عملکرد صحیح شیر دارد. در برخی مدل ها از متریال مقاوم در برابر سایش و خوردگی برای ساخت نشیمنگاه استفاده می شود.

فنر (Spring)
در شیرهای یکطرفه فنری، فنر وظیفه بازگرداندن سریع دیسک به حالت بسته را بر عهده دارد. این قطعه باعث می شود شیر در زمان قطع جریان یا ایجاد فشار معکوس، سریع تر بسته شود و از ضربه قوچ جلوگیری کند.

محور یا شفت (Shaft/Pivot)
در برخی مدل ها مانند چک ولو لولایی، دیسک به یک محور متصل است و حول آن حرکت می کند. این قطعه باید مقاومت بالایی در برابر فشار و خوردگی داشته باشد تا عملکرد شیر دچار مشکل نشود.

درپوش یا کاور (Cover/Bonnet)
درپوش بخش بالایی شیر است که برای دسترسی به قطعات داخلی و انجام تعمیرات استفاده می شود. این قسمت معمولا به وسیله پیچ و مهره به بدنه متصل می شود و باید آب بندی مناسبی داشته باشد.

واشر و آب بندها (Gasket & Seals)
واشرها و قطعات آب بندی برای جلوگیری از نشتی سیال در اتصالات و بخش های مختلف شیر استفاده می شوند. این قطعات بسته به نوع سیال و دمای کاری از متریال های مختلفی تولید می شوند.

اتصالات ورودی و خروجی
بخش اتصال شیر به خط لوله می تواند به صورت فلنجی، رزوه ای، دنده ای یا ویفری طراحی شود. نوع اتصال بر اساس فشار کاری، قطر لوله و شرایط نصب انتخاب می شود.

عملکرد صحیح تمام این اجزا در کنار یکدیگر باعث می شود شیر یکطرفه بتواند جریان سیال را به درستی کنترل کرده و از برگشت جریان در سیستم جلوگیری کند. به همین دلیل کیفیت ساخت و هماهنگی اجزای داخلی تاثیر مستقیمی بر طول عمر و راندمان چک ولو دارد.

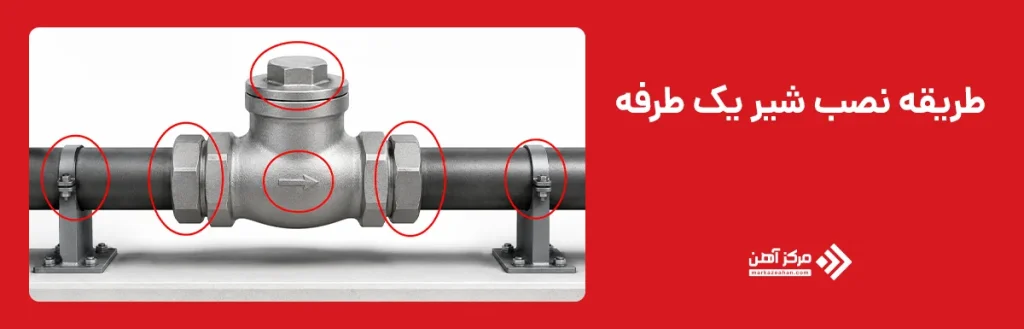

طریقه نصب شیر یک طرفه

طریقه نصب شیر یک طرفه تاثیر مستقیمی بر عملکرد صحیح سیستم و افزایش طول عمر تجهیزات دارد. مهم ترین نکته در زمان نصب، توجه به جهت جریان سیال است؛ زیرا چک ولو تنها در یک جهت اجازه عبور جریان را می دهد. روی بدنه بیشتر شیرهای یکطرفه فلشی مشخص شده که مسیر صحیح جریان را نشان می دهد و نصب بر خلاف این جهت می تواند باعث اختلال در نحوه عملکرد شیر یکطرفه و حتی آسیب به تجهیزات شود. همچنین بهتر است شیر در محلی نصب شود که جریان سیال یکنواخت بوده و کمترین میزان لرزش و ضربه در خط لوله وجود داشته باشد.

در زمان انتخاب و نصب، باید نوع شیر با شرایط کاری سیستم هماهنگ باشد تا بهترین شیر یک طرفه برای آن کاربرد انتخاب شود. فشار کاری، دمای سیال، نوع اتصال و فضای نصب از مهم ترین عواملی هستند که باید بررسی شوند. همچنین توصیه می شود برای جلوگیری از نشتی و افت فشار، اتصالات و آب بندی شیر به صورت دقیق انجام شود و پس از نصب نیز عملکرد شیر تحت تست قرار گیرد تا از باز و بسته شدن صحیح آن اطمینان حاصل شود.

بهترین شیر یک طرفه

بهترین شیر یک طرفه شیری است که بتواند بدون ایجاد افت فشار زیاد، از برگشت جریان سیال جلوگیری کرده و در شرایط کاری مختلف عملکرد پایداری داشته باشد. یک چک ولو مناسب باید سرعت بسته شدن بالایی داشته باشد تا از ایجاد ضربه قوچ جلوگیری کند و در عین حال آب بندی دقیقی ارائه دهد. همچنین مقاومت در برابر فشار، دما، خوردگی و سایش از مهم ترین ویژگی هایی است که در انتخاب بهترین شیر یک طرفه باید مورد توجه قرار گیرد.

نوع سیال، فشار کاری، دمای سیستم و محل نصب تاثیر زیادی در انتخاب بهترین مدل دارند. برای مثال در صنایع غذایی و محیط های خورنده معمولا از شیر یکطرفه استیل استفاده می شود، در حالی که در خطوط بخار و فشار بالا چک ولوهای پیستونی و فنری عملکرد بهتری دارند. علاوه بر این، کیفیت ساخت، استانداردهای تولید و نوع متریال بدنه نیز نقش مهمی در طول عمر و عملکرد شیر خواهند داشت.

کاربرد شیر یک طرفه

شیر یک طرفه در صنایع مختلف برای جلوگیری از برگشت سیال و محافظت از تجهیزات خطوط انتقال استفاده می شود. این شیرها نقش مهمی در افزایش ایمنی سیستم، کاهش آسیب به پمپ ها و کنترل صحیح جریان دارند و در بسیاری از سیستم های صنعتی و تاسیساتی به کار گرفته می شوند.

• سیستم های پمپاژ آب
• خطوط انتقال نفت و گاز
• صنایع پتروشیمی
• سیستم های بخار
• تاسیسات ساختمانی
• صنایع فولاد و آهن آلات
• خطوط فاضلاب صنعتی
• تجهیزات هیدرولیکی
• سیستم های آبرسانی شهری
• صنایع غذایی و دارویی
• نیروگاه ها
• کمپرسورها و سیستم های هوای فشرده
• خطوط انتقال مواد شیمیایی
• سیستم های تصفیه آب و فاضلاب

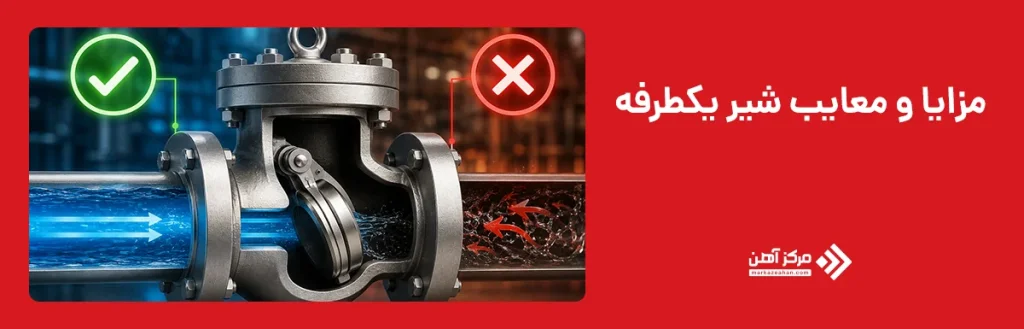

مزایا و معایب شیر یکطرفه

شیر یکطرفه یکی از مهم ترین تجهیزات کنترلی در خطوط انتقال سیالات است که به دلیل عملکرد خودکار و جلوگیری از برگشت جریان، کاربرد گسترده ای در صنایع مختلف دارد. با این حال، این شیرها در کنار مزایای متعدد، دارای محدودیت ها و معایبی نیز هستند که باید هنگام انتخاب و استفاده مورد توجه قرار گیرند.

مزایای شیر یکطرفه:

• جلوگیری از برگشت جریان سیال
• محافظت از پمپ ها و تجهیزات
• عملکرد خودکار بدون نیاز به اپراتور
• کاهش احتمال ضربه قوچ در برخی مدل ها
• نصب و نگهداری نسبتا آسان
• افزایش ایمنی خطوط انتقال
• تنوع بالا در مدل ها و متریال
• قابلیت استفاده در فشار و دمای بالا
• کاهش استهلاک تجهیزات صنعتی

معایب شیر یکطرفه:

• ایجاد افت فشار در برخی مدل ها
• حساسیت به نصب اشتباه
• احتمال گیر کردن دیسک یا سوپاپ
• نیاز به سرویس دوره ای در بعضی مدل ها
• ایجاد صدا و لرزش در شرایط خاص
• محدودیت عملکرد در سیالات آلوده
• استهلاک قطعات متحرک
• هزینه بالاتر مدل های صنعتی و فشار قوی

عوامل موثر بر قیمت شیر یک طرفه

قیمت شیر یک طرفه به عوامل مختلفی بستگی دارد و نمی توان برای تمام مدل ها یک نرخ ثابت در نظر گرفت. یکی از مهم ترین عوامل تاثیرگذار، جنس بدنه شیر است. چک ولوهایی که از استیل ضدزنگ، فولاد آلیاژی یا متریال مقاوم در برابر خوردگی ساخته می شوند، معمولا قیمت بالاتری نسبت به مدل های چدنی یا برنجی دارند. همچنین نوع طراحی شیر، فشار کاری، تحمل دما و استانداردهای تولید نیز نقش مهمی در تعیین قیمت نهایی تجهیزات دارند.

عامل مهم دیگر در تعیین قیمت شیر یکطرفه، نوع عملکرد و ساختار داخلی آن است. برای مثال، چک ولوهای صنعتی مانند مدل های پیستونی، دوتایی یا فشار قوی به دلیل طراحی پیچیده تر و مقاومت بیشتر، هزینه بالاتری نسبت به مدل های ساده خانگی دارند. علاوه بر این، سایز شیر، نوع اتصال (فلنجی، رزوه ای یا ویفری)، برند تولیدکننده و کشور سازنده نیز می توانند باعث اختلاف قیمت در بازار شوند. در برخی موارد، نوسانات نرخ ارز و تغییرات قیمت مواد اولیه فلزی نیز تاثیر مستقیمی بر هزینه خرید این تجهیزات دارند.

در مجموع، انتخاب مناسب ترین شیر یک طرفه باید علاوه بر قیمت، بر اساس شرایط کاری و کیفیت ساخت انجام شود. خرید یک چک ولو با کیفیت و متناسب با نوع سیستم می تواند از هزینه های تعمیرات، نشتی و خرابی تجهیزات در آینده جلوگیری کند. به همین دلیل هنگام بررسی قیمت شیر یکطرفه بهتر است مشخصات فنی، استانداردها و طول عمر تجهیزات نیز به دقت مورد توجه قرار گیرند.
