معرفی انواع سازه های پیش ساخته بتنی

سازه های پیش ساخته بتنی یکی از فناوری های نوین در صنعت ساخت و ساز هستند که با هدف افزایش سرعت اجرا، بهبود کیفیت ساخت و کاهش خطاهای انسانی توسعه یافته اند. در این روش، بخش های مختلف سازه مانند ستون ها، تیرها، دیوارها و قطعات بتنی در محیط کنترل شده کارخانه تولید شده و سپس برای نصب به محل پروژه منتقل می شوند. استفاده از این سیستم علاوه بر کاهش زمان اجرای پروژه، امکان کنترل دقیق تر مشخصات فنی قطعات را فراهم می کند. انتخاب صحیح نوع سازه پیش ساخته، مصالح مصرفی و روش اتصال قطعات تاثیر مستقیمی بر عملکرد نهایی ساختمان دارد. همچنین عواملی مانند قیمت آهن، هزینه حمل، شرایط پروژه و نوع کاربری سازه در تصمیم گیری اقتصادی این روش نقش مهمی دارند. برای آشنایی کامل با انواع سیستم های پیش ساخته بتنی، روش های اتصال و مزایا و محدودیت های آن ها، ادامه این مقاله را مطالعه کنید.

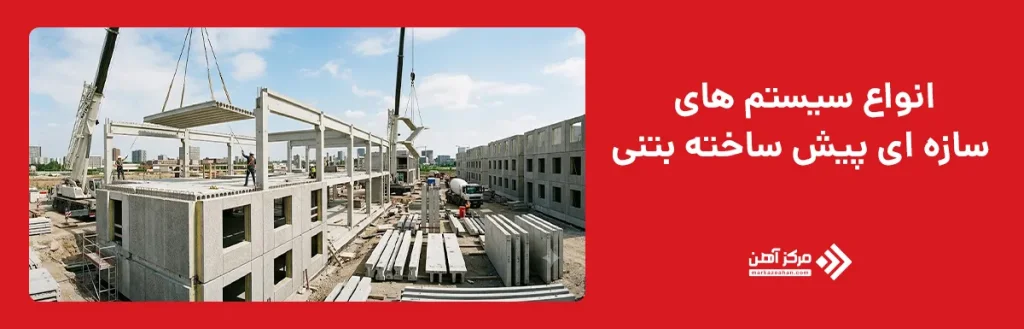

انواع سیستم های سازه ای پیش ساخته بتنی

در یک سازه بتنی پیش ساخته، قطعاتی مانند تیر، ستون، پانل دیوار، دال سقف و المان های معماری پس از تولید، به محل پروژه منتقل شده و با استفاده از روش های مختلف اتصال در کنار یکدیگر قرار می گیرند. این سیستم به دلیل کاهش زمان اجرا، کاهش میزان ضایعات مصالح و افزایش سرعت ساخت، در پروژه های بزرگ مانند ساختمان های مسکونی، صنعتی، تجاری و زیرساختی کاربرد گسترده ای دارد. امروزه انواع ساختمان های پیش ساخته با استفاده از فناوری های مختلف طراحی می شوند که هر کدام بر اساس شرایط اقلیمی، نیازهای معماری و الزامات سازه ای انتخاب می شوند.

در سیستم های مدرن، طراحی قطعات پیش از تولید با استفاده از نرم افزارهای مهندسی انجام می شود تا هماهنگی میان اجزای مختلف افزایش یابد. همچنین استفاده از استانداردهای بین المللی مانند Precast Concrete Design باعث شده است سازه های پیش ساخته از نظر مقاومت، دوام و عملکرد لرزه ای به سطح بالایی برسند.

سیستم های پیش ساخته بتنی بر اساس نحوه انتقال نیرو، شکل قطعات و روش مونتاژ به چند گروه اصلی تقسیم می شوند. هر سیستم برای شرایط خاصی طراحی شده و انتخاب آن به عواملی مانند ارتفاع ساختمان، بارهای وارد شده، سرعت مورد نیاز برای اجرا و شرایط اقتصادی پروژه بستگی دارد. در بسیاری از پروژه ها هزینه هایی مانند قیمت بتن ریزی هر متر مربع، هزینه تجهیزات نصب و میزان مصالح مصرفی در انتخاب سیستم نهایی تاثیرگذار هستند.

سیستم قاب خطی یا اسکلت تیر و ستون

سیستم قاب خطی یکی از رایج ترین روش های اجرای سازه های پیش ساخته است که بر پایه استفاده از تیرها و ستون های بتنی تولید شده در کارخانه شکل می گیرد. در این روش، ستون ها وظیفه انتقال بارهای قائم را بر عهده دارند و تیرها نیروهای وارد شده از سقف و طبقات را به ستون ها منتقل می کنند.

قطعات این سیستم معمولا با استفاده از قالب بتن صنعتی تولید می شوند تا ابعاد و کیفیت سطحی آن ها کاملا مطابق نقشه های اجرایی باشد. دقت بالا در تولید قطعات باعث می شود عملیات نصب در محل پروژه با سرعت بیشتری انجام شود. این روش بیشتر در ساختمان های چند طبقه، سالن های صنعتی، پارکینگ های طبقاتی و سازه های تجاری مورد استفاده قرار می گیرد.

یکی از مهم ترین مزایای سیستم قاب خطی، انعطاف پذیری در طراحی معماری است؛ زیرا فضای داخلی ساختمان محدودیت کمتری نسبت به برخی سیستم های دیوار باربر دارد. با این حال، عملکرد نهایی این سازه تا حد زیادی به کیفیت اتصالات بین تیر و ستون وابسته است.

سیستم دیوارهای باربر پیش ساخته

در سیستم دیوارهای باربر پیش ساخته، بخش زیادی از مقاومت ساختمان توسط پانل های بتنی مسلح تامین می شود. در این روش، دیوارها علاوه بر جدا کردن فضاهای داخلی، وظیفه تحمل بارهای قائم و جانبی را نیز بر عهده دارند.

این سیستم معمولا برای پروژه هایی مناسب است که نیاز به ساخت سریع تعداد زیادی واحد مشابه دارند. خانه پیش ساخته بتنی یکی از نمونه های رایج استفاده از این روش است که در پروژه های انبوه سازی، ساختمان های مسکونی موقت و طرح های توسعه شهری کاربرد دارد.

دیوارهای تولید شده در کارخانه می توانند دارای عایق حرارتی، بازشوهای آماده و مسیرهای تاسیساتی باشند که باعث کاهش عملیات اجرایی در محل پروژه می شود. البته طراحی دقیق محل اتصال دیوارها اهمیت زیادی دارد، زیرا عملکرد لرزه ای سازه به نحوه انتقال نیرو بین پانل ها وابسته است.

سیستم حجمی مدولار یا اتاقک پیش ساخته

سیستم حجمی مدولار یکی از پیشرفته ترین روش های ساخت پیش ساخته است که در آن بخش های کامل ساختمان مانند اتاق، واحدهای سرویس بهداشتی یا فضاهای مستقل در کارخانه تولید می شوند. این قطعات پس از آماده شدن به محل پروژه منتقل شده و در کنار یکدیگر نصب می شوند.

در این روش، بیشتر عملیات ساخت شامل اجرای دیوار، کف، سقف و حتی نصب بخشی از تجهیزات داخلی در کارخانه انجام می شود. به همین دلیل سرعت اجرای پروژه بسیار بالا بوده و میزان فعالیت های کارگاهی کاهش پیدا می کند.

سیستم حجمی مدولار بیشتر در پروژه هایی مانند خوابگاه ها، هتل ها، ساختمان های اداری سریع الاجرا و واحدهای مسکونی تکرارشونده مورد استفاده قرار می گیرد. دقت بالا در تولید و کاهش وابستگی به شرایط آب و هوایی از مهم ترین ویژگی های این روش محسوب می شود.

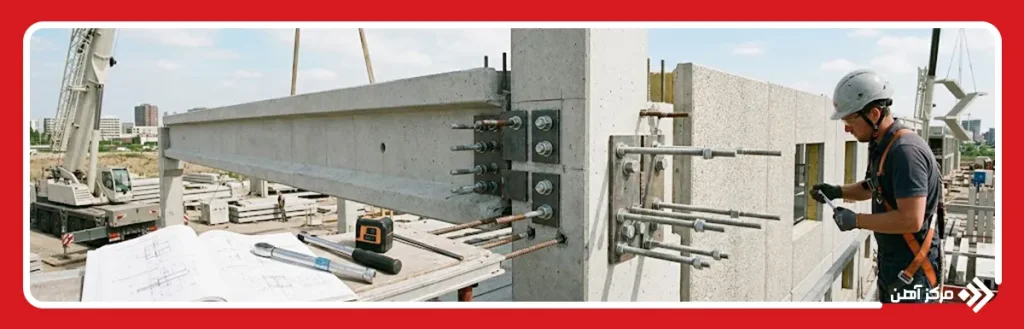

نقش اتصالات در رفتار سازه های پیش ساخته بتنی

اتصالات در سازه های پیش ساخته بتنی یکی از مهم ترین بخش های طراحی و اجرا محسوب می شوند، زیرا عملکرد کلی سازه به نحوه انتقال نیرو بین قطعات مختلف وابسته است. برخلاف سازه های بتن درجا که اجزا به صورت یکپارچه در محل پروژه اجرا می شوند، در سیستم پیش ساخته قطعات به صورت جداگانه تولید شده و سپس به یکدیگر متصل می شوند. به همین دلیل، اتصال بین تیرها، ستون ها، دیوارها و سقف ها باید توانایی انتقال نیروهای قائم، جانبی و همچنین نیروهای ناشی از زلزله را داشته باشد.

طراحی صحیح اتصالات باعث می شود سازه های بتنی پیش ساخته رفتار مناسبی در برابر بارهای مختلف داشته باشند. در مناطق زلزله خیز، نوع اتصال تاثیر مستقیمی بر میزان شکل پذیری، جذب انرژی و جلوگیری از شکست ناگهانی سازه دارد. انتخاب نوع اتصال به عواملی مانند نوع سیستم سازه ای، ابعاد قطعات، شرایط بهره برداری و الزامات آیین نامه ای بستگی دارد. به همین دلیل در سیستم پیش ساخته بتنی، جزئیات اتصال معمولا از مرحله طراحی اولیه مورد بررسی دقیق قرار می گیرد.

اتصالات علاوه بر تامین عملکرد سازه ای، نقش مهمی در سرعت نصب قطعات نیز دارند. یک اتصال مناسب باید علاوه بر مقاومت کافی، قابلیت اجرای سریع و دقیق در محل پروژه را داشته باشد. استفاده از روش های مدرن اتصال مانند صفحات فولادی، پیچ های مقاوم، میلگردهای انتظار و سیستم های مکانیکی باعث شده است کیفیت اجرای سازه های پیش ساخته افزایش پیدا کند.

انواع اتصالات سازه های پیش ساخته بتنی

اتصالات مورد استفاده در سازه های پیش ساخته بر اساس معیارهای مختلفی مانند روش اجرا، میزان انتقال نیرو و رفتار سازه ای دسته بندی می شوند. انتخاب نوع اتصال مناسب باعث افزایش دوام، کاهش زمان نصب و بهبود عملکرد سازه در شرایط مختلف می شود.

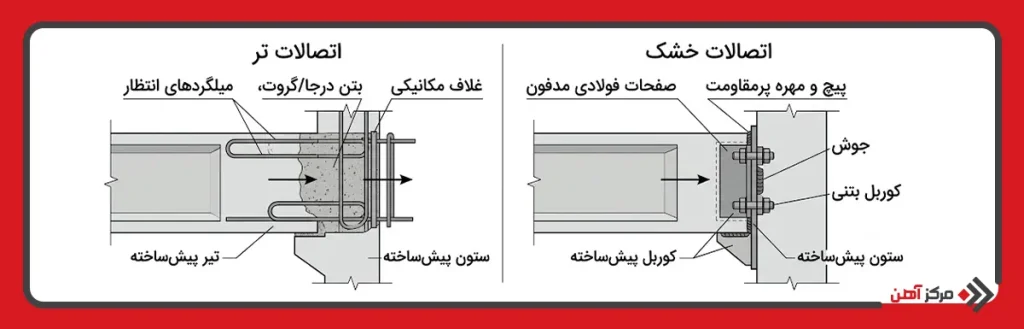

دسته بندی اتصالات بر اساس روش اجرا

روش اجرای اتصال یکی از مهم ترین معیارها در طراحی قطعات پیش ساخته بتنی است. بر اساس این معیار، اتصالات معمولا به دو گروه اصلی اتصالات تر و اتصالات خشک تقسیم می شوند.

اتصالات تر

اتصالات تر به روش هایی گفته می شود که در آن برای یکپارچه کردن قطعات پیش ساخته از بتن، ملات یا مواد چسبنده استفاده می شود. در این روش معمولا میلگردهای انتظار قطعات در محل اتصال قرار گرفته و سپس فضای خالی با بتن یا گروت پر می شود.

این نوع اتصال از نظر عملکرد شباهت زیادی به اتصالات بتن درجا دارد و می تواند یکپارچگی مناسبی بین اجزای سازه ایجاد کند. اتصالات تر معمولا در پروژه هایی استفاده می شوند که نیاز به مقاومت بالا و انتقال مناسب نیرو وجود دارد.

اتصالات خشک

اتصالات خشک بدون استفاده از بتن ریزی در محل اتصال اجرا می شوند و معمولا با استفاده از پیچ، مهره، صفحات فولادی، جوش یا قطعات مکانیکی شکل می گیرند. سرعت اجرای این روش نسبت به اتصالات تر بیشتر است و امکان نصب سریع قطعات را فراهم می کند.

اتصالات خشک در پروژه هایی که زمان اجرا اهمیت زیادی دارد، کاربرد گسترده ای دارند. البته طراحی دقیق این اتصالات ضروری است، زیرا کیفیت عملکرد آن ها به جزئیات مهندسی و دقت نصب وابسته است.

ویژگی	اتصالات تر	اتصالات خشک
روش اجرا	استفاده از بتن، گروت یا ملات	استفاده از پیچ، جوش و قطعات مکانیکی
سرعت نصب	کمتر	بیشتر
میزان یکپارچگی	بالا	وابسته به طراحی اتصال
کاربرد رایج	ساختمان های مقاوم و پروژه های دائمی	پروژه های سریع الاجرا

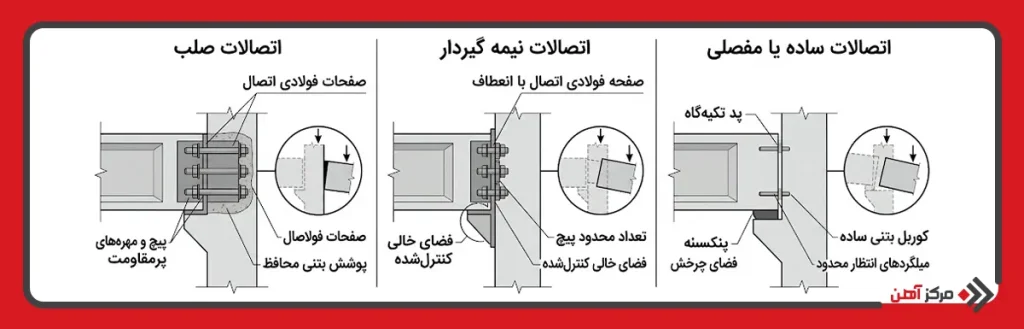

دسته بندی اتصالات بر اساس درجه گیرداری

میزان محدودیت حرکت بین قطعات سازه ای، معیار دیگری برای دسته بندی اتصالات پیش ساخته است. بر اساس این ویژگی، اتصالات به سه گروه صلب، نیمه گیردار و ساده تقسیم می شوند.

اتصالات صلب

در اتصالات صلب، زاویه بین اعضای سازه ای پس از اعمال بار تغییر بسیار کمی دارد. این نوع اتصال توانایی انتقال لنگر خمشی را دارد و باعث ایجاد رفتار یکپارچه تر در سازه می شود.

اتصالات صلب معمولا در ساختمان هایی استفاده می شوند که نیاز به مقاومت بالا در برابر نیروهای جانبی مانند زلزله و باد دارند.

اتصالات نیمه گیردار

اتصالات نیمه گیردار رفتاری بین اتصال صلب و مفصلی دارند. در این نوع اتصال بخشی از لنگر خمشی منتقل می شود، اما میزان چرخش قطعات بیشتر از اتصال صلب است.

این روش در برخی سیستم های پیش ساخته برای ایجاد تعادل بین سرعت اجرا و عملکرد سازه ای استفاده می شود.

اتصالات ساده یا مفصلی

اتصالات ساده یا مفصلی بیشتر برای انتقال نیروهای قائم طراحی می شوند و توانایی محدودی در انتقال لنگر خمشی دارند. این نوع اتصال معمولا در سازه هایی استفاده می شود که بارهای جانبی توسط سیستم دیگری تحمل می شوند.

ویژگی	اتصال صلب	اتصال نیمه گیردار	اتصال ساده
انتقال لنگر	زیاد	متوسط	کم
میزان تغییر شکل	کم	متوسط	زیاد
مقاومت جانبی	بالا	متوسط	محدود
کاربرد اصلی	سازه های مقاوم در برابر زلزله	پروژه های ترکیبی	سازه های سبک تر

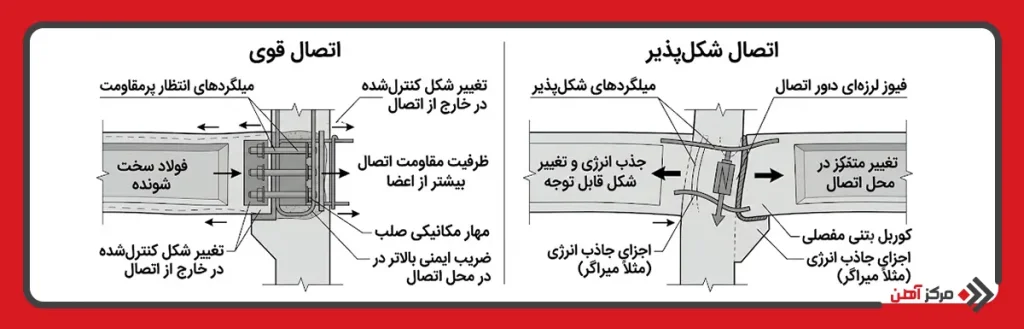

دسته بندی اتصالات بر اساس عملکرد سازه ای

در طراحی سازه های پیش ساخته، عملکرد اتصال در برابر نیروهای شدید مانند زلزله اهمیت زیادی دارد. بر همین اساس، اتصالات از نظر رفتار سازه ای به دو گروه اتصال قوی و اتصال شکل پذیر تقسیم می شوند.

اتصال قوی

در اتصال قوی، ظرفیت مقاومت اتصال بیشتر از ظرفیت اعضای متصل شده در نظر گرفته می شود. هدف این است که هنگام وارد شدن بارهای شدید، آسیب ابتدا در بخش های دیگر سازه ایجاد شود و اتصال همچنان عملکرد خود را حفظ کند.

این نوع اتصال در سازه هایی که نیاز به دوام بالا و کنترل خرابی دارند، مورد استفاده قرار می گیرد.

اتصال شکل پذیر

اتصال شکل پذیر به گونه ای طراحی می شود که بتواند تغییر شکل های قابل توجه را بدون شکست ناگهانی تحمل کند. این ویژگی باعث جذب انرژی بیشتر در هنگام زلزله شده و احتمال تخریب ناگهانی سازه را کاهش می دهد.

در طراحی سازه های پیش ساخته مقاوم در برابر زلزله، استفاده از اتصالات شکل پذیر اهمیت ویژه ای دارد.

ویژگی	اتصال قوی	اتصال شکل پذیر
هدف اصلی	حفظ مقاومت اتصال	جذب انرژی و کنترل تغییر شکل
محل ایجاد آسیب	خارج از اتصال	در ناحیه طراحی شده
کاربرد	سازه های با اهمیت بالا	مناطق زلزله خیز
رفتار در برابر بار شدید	مقاومت بالا	تغییر شکل کنترل شده

مزایا و معایب استفاده از سازه های پیش ساخته بتنی

استفاده از سازه های پیش ساخته بتنی در سال های اخیر به دلیل افزایش سرعت ساخت، کنترل بهتر کیفیت و کاهش وابستگی به شرایط کارگاهی گسترش پیدا کرده است. این سیستم با انتقال بخش زیادی از فرآیند ساخت به محیط کارخانه، امکان تولید دقیق تر قطعات و مدیریت بهتر زمان پروژه را فراهم می کند. با این حال، مانند هر روش ساختمانی دیگر، استفاده از قطعات پیش ساخته بتنی در کنار مزایا، محدودیت هایی نیز دارد که باید پیش از انتخاب سیستم مورد بررسی قرار گیرد.

مزایای سازه های پیش ساخته بتنی:

• افزایش سرعت اجرای پروژه
• کنترل دقیق کیفیت تولید قطعات در کارخانه
• کاهش میزان خطاهای اجرایی در محل پروژه
• کاهش مصرف مصالح و میزان ضایعات ساختمانی
• کاهش وابستگی به شرایط آب و هوایی
• افزایش دقت در ابعاد و مشخصات فنی قطعات
• کاهش زمان مورد نیاز برای عملیات اجرایی
• امکان تولید انبوه و اجرای پروژه های بزرگ
• افزایش ایمنی در محیط کارگاه
• کاهش هزینه های نگهداری در طول عمر سازه
• امکان استفاده در پروژه های با زمان بندی فشرده
• بهبود کیفیت بتن به دلیل شرایط کنترل شده تولید

معایب سازه های پیش ساخته بتنی:

• نیاز به تجهیزات مناسب برای حمل و نصب قطعات
• هزینه اولیه بالاتر برای راه اندازی خط تولید
• محدودیت در تغییرات معماری پس از تولید قطعات
• نیاز به برنامه ریزی دقیق برای حمل و مونتاژ
• وابستگی کیفیت نهایی به طراحی و اجرای صحیح اتصالات
• افزایش هزینه حمل در پروژه های دور از کارخانه
• نیاز به نیروی متخصص برای نصب قطعات
• محدودیت در تولید قطعات با ابعاد بسیار بزرگ
• نیاز به هماهنگی دقیق بین طراحی، تولید و اجرا

سازه های پیش ساخته بتنی به عنوان یکی از روش های مدرن ساخت و ساز، توانسته اند بسیاری از محدودیت های روش های سنتی را کاهش دهند. در این سیستم، تولید قطعات در محیط کنترل شده کارخانه باعث افزایش کیفیت، کاهش زمان اجرا و بهبود مدیریت پروژه می شود. انواع سازه های پیش ساخته بتنی مانند سیستم قاب تیر و ستون، دیوارهای باربر و سازه های حجمی، هر کدام برای شرایط خاصی طراحی شده اند و انتخاب مناسب آن ها به نوع کاربری، شرایط پروژه و الزامات سازه ای بستگی دارد.

عملکرد نهایی این سازه ها تا حد زیادی به کیفیت طراحی و اجرای اتصالات وابسته است، زیرا اتصال صحیح میان قطعات نقش اصلی را در انتقال نیرو و تامین پایداری سازه ایفا می کند. امروزه با توسعه فناوری های جدید در حوزه سیستم پیش ساخته بتنی، استفاده از روش های اتصال پیشرفته و طراحی دقیق، امکان ساخت ساختمان هایی با مقاومت بالا، دوام مناسب و سرعت اجرای بیشتر فراهم شده است. به همین دلیل، سازه بتنی پیش ساخته می تواند گزینه ای مناسب برای پروژه های مسکونی، صنعتی، تجاری و زیرساختی باشد که نیاز به ساخت سریع و با کیفیت دارند.
