انواع ساختمان های پیش ساخته

انواع ساختمان های پیش ساخته (Prefabricated Buildings) امروزه بخش مهمی از فناوری های نوین ساخت و ساز را تشکیل می دهند و از پروژه های مسکونی و اداری تا سالن های صنعتی و ساختمان های موقت کاربرد دارند. در این روش، بخش قابل توجهی از اجزای ساختمان در کارخانه و تحت شرایط کنترل شده تولید شده و سپس برای مونتاژ به محل پروژه منتقل می شود؛ موضوعی که می تواند زمان اجرا، میزان پرت مصالح و وابستگی عملیات ساختمانی به شرایط محیطی را کاهش دهد.

با این حال، ساختمان پیش ساخته یک سیستم واحد نیست و انتخاب نوع سازه باید بر اساس وزن، مصالح، کاربری، شرایط اقلیمی، محدودیت حمل، الزامات لرزه ای و بودجه انجام شود. همچنین تغییرات قیمت آهن می تواند بر هزینه سیستم هایی که دارای اسکلت یا اجزای فولادی هستند اثرگذار باشد. در ادامه، ساختمان های پیش ساخته را از نظر وزن، نوع مصالح و کاربرد بررسی می کنیم تا تفاوت فنی هر سیستم و محدوده مناسب استفاده از آن مشخص شود.

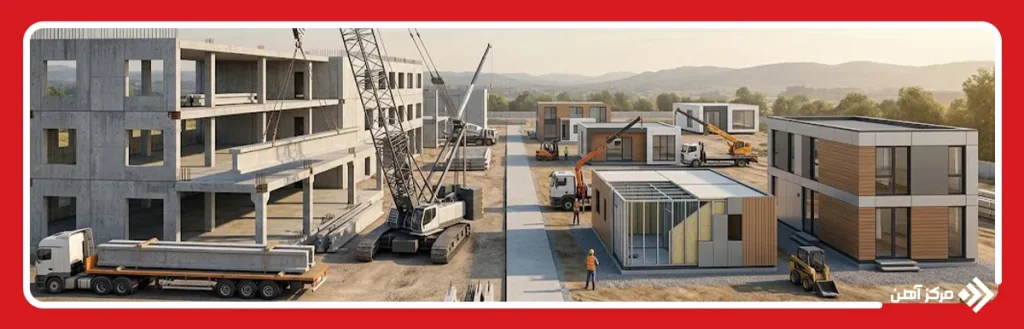

انواع ساختمان های پیش ساخته از نظر وزن

یکی از روش های فنی برای طبقه بندی ساختمان های پیش ساخته، بررسی وزن اجزای سازه و نحوه انتقال آنها از کارخانه به محل اجرا است. در این تقسیم بندی، ابعاد و جرم قطعات، ظرفیت تجهیزات حمل و نصب، نوع اتصالات و مشخصات فونداسیون اهمیت زیادی دارند. برای مثال، یک ساختمان پیش ساخته بتنی که از قطعات بتن مسلح کارخانه ای تشکیل شده است، الزامات اجرایی متفاوتی نسبت به سازه ای با قاب فولادی سبک دارد. به طور کلی، از منظر وزن می توان سیستم های پیش ساخته را در دو گروه سنگین و سبک بررسی کرد.

سازه پیش ساخته سنگین

سازه پیش ساخته سنگین (Heavyweight Prefabricated Structure) به سیستمی گفته می شود که اجزای اصلی آن جرم قابل توجهی دارند و معمولا برای حمل و نصب آنها به جرثقیل، تریلر و تجهیزات مکانیکی مناسب نیاز است. قطعات بزرگ بتن پیش ساخته، دیوارهای باربر بتنی، تیرها، ستون ها و دال های پیش ساخته از اجزایی هستند که می توانند در این گروه قرار گیرند.

در سیستم پیش ساخته بتنی (Precast Concrete System)، اعضای سازه در کارخانه قالب بندی، آرماتورگذاری، بتن ریزی و عمل آوری می شوند. کنترل صنعتی فرآیند تولید امکان دستیابی به کیفیت یکنواخت تر را فراهم می کند، اما وزن بالای قطعات محدودیت هایی در حمل و جانمایی ایجاد می کند. بنابراین پیش از انتخاب این روش باید مسیر دسترسی پروژه، ظرفیت جرثقیل، شعاع عملکرد تجهیزات نصب و محل دپوی قطعات بررسی شود.

مزیت مهم سازه های سنگین، امکان استفاده در ساختمان هایی است که مقاومت، دوام و عملکرد سازه ای اهمیت بالایی دارد. در مقابل، هزینه حمل قطعات سنگین و نیاز به اتصالات دقیق از موضوعاتی است که باید در مطالعات اولیه پروژه در نظر گرفته شود. اسکلت پیش ساخته ساختمان در چنین پروژه هایی باید به نحوی طراحی شود که نیروهای ثقلی و جانبی به شکل پیوسته از اجزای پیش ساخته به فونداسیون منتقل شوند.

سازه پیش ساخته سبک

سازه پیش ساخته سبک (Lightweight Prefabricated Structure) با هدف کاهش جرم مرده ساختمان و ساده تر شدن فرآیند تولید، حمل و مونتاژ توسعه یافته است. در این گروه معمولا از مقاطع فولادی سرد نورد شده، پانل های سبک، چوب مهندسی شده و ترکیبی از مصالح کم وزن استفاده می شود.

ساختمان های پیش ساخته ساندویچ پانلی نمونه شناخته شده ای از این گروه هستند. ساندویچ پانل از دو لایه ورق پوششی و یک هسته عایق تشکیل می شود و می تواند همزمان نقش پوشش، عایق حرارتی و در برخی سیستم ها بخشی از عملکرد سازه ای یا نیمه سازه ای را بر عهده داشته باشد. البته عملکرد دقیق پانل به مشخصات محصول، نوع اتصال و طراحی سیستم وابسته است و نباید هر ساندویچ پانل را عضو باربر فرض کرد.

کاهش بار مرده یکی از مزیت های مهم سازه های سبک است؛ زیرا نیروی لرزه ای وابسته به جرم سازه بوده و کاهش جرم می تواند در صورت طراحی اصولی به کاهش تقاضای لرزه ای کمک کند. سرعت مونتاژ، امکان توسعه یا جابه جایی بعضی سازه ها و کاهش نیاز به تجهیزات فوق سنگین نیز از دیگر ویژگی های این گروه است.

معیار مقایسه	سازه پیش ساخته سنگین	سازه پیش ساخته سبک
وزن اجزا	زیاد	کم تا متوسط
تجهیزات نصب	معمولا جرثقیل سنگین	تجهیزات سبک تر
سرعت حمل و مونتاژ	وابسته به ابعاد و وزن قطعات	معمولا بیشتر
بار مرده ساختمان	بالا	پایین
محدودیت حمل	بیشتر	کمتر
نمونه متداول	قطعات بتن پیش ساخته	LSF و سیستم های پانلی
کاربرد شاخص	پروژه های دائمی و سازه های بزرگ	مسکونی، اداری، کارگاهی و مدولار

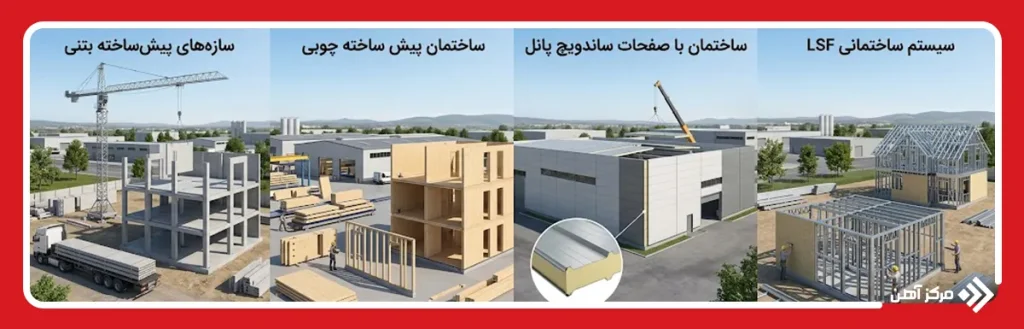

انواع ساختمان پیش ساخته بر اساس نوع مصالح

انواع مصالح پیش ساخته تاثیر مستقیمی بر وزن، دوام، رفتار در برابر حریق، عایق کاری، سرعت مونتاژ و حتی معماری ساختمان دارند. مصالح ساختمانی پیش ساخته برخلاف تصور رایج فقط شامل پانل های سبک نیستند و بتن، فولاد، چوب و محصولات مرکب را نیز در بر می گیرند. انتخاب مصالح پیش ساخته باید بر اساس عملکرد مورد انتظار انجام شود؛ زیرا ماده ای که برای یک ویلای کم طبقه مناسب است، لزوما گزینه مناسبی برای یک ساختمان صنعتی یا سازه با الزامات حریق ویژه نیست.

سازه های پیش ساخته بتنی

سازه های پیش ساخته بتنی (Precast Concrete Structures) از قطعاتی تشکیل می شوند که پیش از انتقال به پروژه در کارخانه تولید شده اند. ستون، تیر، دال، پانل دیواری، راه پله و برخی قطعات نما را می توان با این روش ساخت. تولید صنعتی امکان کنترل دقیق تر ابعاد، طرح اختلاط، تراکم و شرایط عمل آوری بتن را ایجاد می کند.

خانه پیش ساخته بتنی می تواند با سیستم پانل های دیواری، قاب پیش ساخته یا ترکیبی از اعضای بتنی و سایر مصالح اجرا شود. یکی از مهم ترین مسائل مهندسی در این ساختمان ها طراحی اتصالات است. در واقع عملکرد مناسب قطعات منفرد به تنهایی کافی نیست و اتصال میان آنها باید بتواند نیروهای طراحی را مطابق ضوابط سازه ای منتقل کند.

دوام مناسب، مقاومت فشاری بالا، عملکرد صوتی مطلوب ناشی از جرم بیشتر و قابلیت تولید قطعات با ابعاد مشخص از ویژگی های این سیستم است. در مقابل، وزن قطعات، نیاز به تجهیزات بالابر و حساسیت طراحی و اجرای اتصالات از محدودیت های آن محسوب می شوند.

ساختمان پیش ساخته چوبی

ساختمان پیش ساخته چوبی (Prefabricated Timber Building) با استفاده از اعضای چوبی یا محصولات چوب مهندسی شده تولید می شود. قاب های چوبی، پانل های دیواری و سقفی و در پروژه های پیشرفته تر محصولاتی مانند چوب چندلایه متقاطع (Cross-Laminated Timber یا CLT) می توانند اجزای اصلی چنین ساختمانی باشند.

وزن پایین، قابلیت ماشین کاری دقیق و امکان تولید کارخانه ای قطعات، چوب را به ماده ای مناسب برای پیش سازی تبدیل کرده است. با این حال، جزئیات کنترل رطوبت، حفاظت در برابر عوامل زیستی، طراحی حریق و کیفیت اتصالات باید متناسب با استانداردهای پروژه در نظر گرفته شوند. عملکرد یک ساختمان چوبی بیش از آنکه صرفا به جنس چوب وابسته باشد، به طراحی پوسته، مدیریت رطوبت و اجرای صحیح جزئیات اتصال بستگی دارد.

ساختمان پیش ساخته با صفحات ساندویچ پانل

در ساختمان پیش ساخته با صفحات ساندویچ پانل (Sandwich Panel Prefabricated Building)، پانل ها معمولا برای تشکیل دیوار و سقف پیرامونی استفاده می شوند. هسته عایق میان ورق های پوششی موجب می شود بتوان با ضخامت نسبتا محدود، عملکرد حرارتی مناسبی ایجاد کرد. نوع هسته، ضخامت ورق، پوشش محافظ و کیفیت درزبندی باید بر اساس شرایط پروژه انتخاب شود.

در کنار ساندویچ پانل های متداول، سیستم پانل پیش ساخته سبک سه بعدی یا 3D Panel نیز در صنعت ساختمان مطرح است. این سیستم معمولا از یک هسته عایق مانند پلی استایرن و شبکه های فولادی در طرفین تشکیل می شود و پس از نصب، لایه های بتن یا ملات سازه ای مطابق طراحی روی آن اجرا می شوند. بنابراین ساختار و عملکرد 3D Panel با ساندویچ پانل فلزی رایج یکسان نیست و این دو نباید به جای یکدیگر در نظر گرفته شوند.

ساندویچ پانل بیشتر در سالن های صنعتی، کانکس ها، ساختمان های کارگاهی، سردخانه ها و پوسته ساختمان های سبک کاربرد دارد. سرعت پوشش دهی بالا و همزمانی نسبی عملکرد عایق و پوشش از دلایل استفاده گسترده از آن است.

سیستم ساختمانی پیش ساخته LSF

سازه LSF یا Light Steel Frame یک سیستم ساختمانی سبک بر پایه مقاطع فولادی سرد نورد شده (Cold-Formed Steel) است. در این روش، اعضای باربر دیوار و سقف با مقاطع فولادی سبک ساخته شده و صفحات پوششی، عایق ها و لایه های تکمیلی در اطراف آنها نصب می شوند.

مزیت اصلی سازه lsf نسبت بالای مقاومت به وزن و قابلیت تولید دقیق اجزای اسکلت در کارخانه است. سوراخ کاری، برش و آماده سازی قطعات می تواند بر اساس نقشه های اجرایی انجام شود و در محل پروژه بیشتر عملیات به مونتاژ اختصاص یابد. با این حال، طراحی مهاربندی، کنترل کمانش اعضای نازک، پل حرارتی، خوردگی و جزئیات اتصال در کیفیت نهایی سیستم تعیین کننده هستند.

اسکلت پیش ساخته در LSF برخلاف قاب های فولادی سنگین از ورق های فولادی نازک شکل داده شده ساخته می شود. به همین دلیل محاسبات آن باید بر اساس رفتار مقاطع سرد نورد شده انجام شود و نمی توان قواعد طراحی قاب فولادی معمولی را بدون بررسی به این سیستم تعمیم داد.

نوع سیستم	ماده اصلی	وزن نسبی	سرعت اجرا	ویژگی شاخص
بتن پیش ساخته	بتن مسلح	زیاد	متوسط تا بالا	دوام و صلبیت مناسب
چوب پیش ساخته	چوب و محصولات مهندسی شده	کم	بالا	وزن کم و تولیدپذیری مناسب
ساندویچ پانل	ورق و هسته عایق	کم	بسیار بالا	عایق کاری و پوشش سریع
LSF	فولاد سرد نورد شده	کم	بالا	دقت ساخت و نسبت مقاومت به وزن بالا

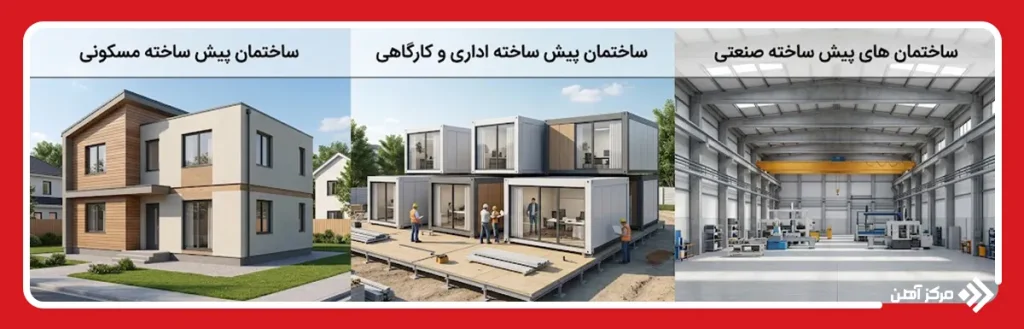

انواع ساختمان های پیش ساخته از نظر کاربرد

ساختمانهای پیش ساخته را علاوه بر مشخصات فنی می توان بر اساس کاربری نهایی طبقه بندی کرد. کاربری مشخص می کند ساختمان به چه میزان باربری، عایق حرارتی و صوتی، مقاومت حریق، دوام، قابلیت توسعه و کیفیت معماری نیاز دارد. به همین دلیل یک سیستم مناسب برای دفتر کار موقت ممکن است پاسخگوی الزامات یک ساختمان مسکونی دائمی یا سالن تولید صنعتی نباشد.

ساختمان پیش ساخته مسکونی

ساختمان پیش ساخته مسکونی باید علاوه بر ایمنی سازه ای، شرایط آسایش حرارتی، صوتی و رطوبتی ساکنان را تامین کند. خانه های ویلایی، واحدهای اقامتی، کمپ های دائمی و برخی ساختمان های چند واحدی را می توان با فناوری پیش ساخته اجرا کرد.

در این پروژه ها دیوار پیش ساخته می تواند به صورت بتنی، چوبی، پانلی یا مبتنی بر قاب فولادی سبک طراحی شود. انتخاب دیوار تنها بر اساس سرعت نصب صحیح نیست؛ ضریب انتقال حرارت، رفتار صوتی، مقاومت حریق، مقاومت در برابر رطوبت، جزئیات اتصال به کف و سقف و امکان عبور تاسیسات نیز باید ارزیابی شوند.

ساختمان پیش ساخته اداری و کارگاهی

ساختمان های اداری و کارگاهی پیش ساخته معمولا در پروژه هایی استفاده می شوند که زمان بهره برداری اهمیت زیادی دارد. دفاتر سایت، ساختمان مدیریت پروژه، اتاق جلسات، رختکن، نگهبانی، آزمایشگاه کارگاهی و فضاهای خدماتی نمونه هایی از این کاربرد هستند.

در این گروه، مدولار بودن (Modularity) اهمیت ویژه ای دارد. طراحی مدولار امکان می دهد واحدهای مشخص در کارخانه آماده شده و در محل پروژه کنار یکدیگر قرار گیرند. در بعضی سیستم ها نیز امکان بازکردن، انتقال و مونتاژ مجدد وجود دارد، هرچند این قابلیت باید از مرحله طراحی پیش بینی شده باشد.

ساختمان های پیش ساخته صنعتی

ساختمان های پیش ساخته صنعتی طیف وسیعی از سالن تولید، انبار، سوله های سبک، ساختمان های جانبی کارخانه و فضاهای تاسیساتی را شامل می شوند. در این پروژه ها ظرفیت دهانه، ارتفاع مفید، بار تجهیزات، شرایط حریق، خوردگی محیط، نیازهای تهویه و مسیر توسعه آینده اهمیت بیشتری پیدا می کند.

اسکلت پیش ساخته ساختمان صنعتی می تواند فولادی، بتنی یا ترکیبی باشد. انتخاب سیستم باید با توجه به بار جرثقیل سقفی، تجهیزات ثابت، ارتعاش ماشین آلات و شرایط بهره برداری صورت گیرد. در محیط های خورنده نیز انتخاب پوشش محافظ فلز و جزئیات جلوگیری از نفوذ آب نقش مستقیمی در عمر مفید سازه دارد.

کاربری	اولویت اصلی طراحی	سیستم های قابل استفاده	نکته تعیین کننده
مسکونی	آسایش و دوام	LSF، چوبی، بتنی و سیستم های ترکیبی	عایق حرارتی و صوتی
اداری و کارگاهی	سرعت و انعطاف	مدولار، LSF و پانلی	قابلیت توسعه و مونتاژ سریع
صنعتی	ظرفیت سازه ای و بهره برداری	فولادی، بتنی و ترکیبی	بار تجهیزات و شرایط محیطی

مزایا و معایب ساختمان های پیش ساخته

ساختمان های پیش ساخته زمانی مزیت واقعی ایجاد می کنند که سیستم انتخاب شده با الزامات پروژه سازگار باشد. انتقال بخشی از عملیات از کارگاه به کارخانه می تواند کنترل فرآیند ساخت را افزایش دهد، اما در مقابل نیازمند طراحی دقیق تر پیش از شروع تولید است. در واقع پیش سازی (Prefabrication) به معنی حذف پیچیدگی ساخت نیست، بلکه بخش مهمی از این پیچیدگی را از مرحله اجرا به مرحله طراحی، مهندسی و برنامه ریزی منتقل می کند.

مزایا:

• کاهش مدت اجرای پروژه
• کنترل بهتر کیفیت تولید قطعات
• کاهش پرت مصالح
• کاهش عملیات تر در بسیاری از سیستم ها
• امکان تولید همزمان قطعات و آماده سازی سایت
• دقت ابعادی بالاتر در تولید صنعتی
• کاهش نیروی انسانی مورد نیاز در محل پروژه
• امکان طراحی مدولار
• قابلیت توسعه در برخی سیستم ها
• کاهش بار مرده در سیستم های سبک
• نظم بیشتر فرآیند ساخت
• کاهش تاثیر شرایط جوی بر تولید کارخانه ای

معایب:

• نیاز به طراحی دقیق پیش از تولید
• محدودیت تغییرات پس از ساخت قطعات
• هزینه حمل قطعات بزرگ و سنگین
• وابستگی بعضی سیستم ها به جرثقیل و تجهیزات نصب
• حساسیت بالای اتصالات
• محدودیت ابعاد قطعات بر اساس شرایط حمل
• نیاز به نیروی اجرایی آشنا با سیستم
• ضرورت هماهنگی دقیق معماری، سازه و تاسیسات
• دشواری اصلاح خطاهای تولید در محل پروژه
• محدودیت برخی سیستم ها از نظر تعداد طبقات یا نوع کاربری

چگونه بهترین ساختمان پیش ساخته را انتخاب کنیم؟

برای انتخاب بهترین ساختمان پیش ساخته نباید تنها سرعت ساخت یا قیمت اولیه را مبنا قرار داد. ابتدا باید کاربری، تعداد طبقات، دهانه ها، بارهای سازه ای، شرایط لرزه خیزی، اقلیم، رطوبت، خطر خوردگی، الزامات حریق، عملکرد حرارتی و صوتی و عمر بهره برداری مورد انتظار مشخص شوند. پس از آن می توان انواع مصالح پیش ساخته و سیستم های سازه ای را از نظر عملکرد و هزینه چرخه عمر (Life Cycle Cost) مقایسه کرد. برای مثال، در یک ساختمان سبک کم طبقه ممکن است LSF انتخاب مناسبی باشد، در حالی که پروژه ای با نیاز به جرم حرارتی یا ظرفیت باربری متفاوت می تواند استفاده از قطعات بتنی را توجیه کند.

در مرحله بعد باید محدودیت های اجرایی بررسی شوند. عرض مسیر حمل، ظرفیت جرثقیل، فضای دپوی قطعات، کیفیت زیرسازی و فونداسیون، دسترسی به تولیدکننده معتبر و امکان تامین قطعات جایگزین همگی بر انتخاب اثر دارند. همچنین اسکلت پیش ساخته باید به عنوان یک سیستم کامل ارزیابی شود، نه مجموعه ای از قطعات مستقل؛ زیرا عملکرد نهایی ساختمان به هماهنگی میان اعضای باربر، اتصالات، دیوارها، سقف، عایق، تاسیسات و پوسته وابسته است. بنابراین بهترین گزینه لزوما سبک ترین یا ارزان ترین سیستم نیست، بلکه سیستمی است که با کمترین تعارض فنی بتواند الزامات سازه ای، معماری، اجرایی و بهره برداری پروژه را در طول عمر ساختمان تامین کند.
