تست رادیوگرافی جوش (RT) چیست و چه کاربردی دارد؟

تست رادیوگرافی جوش یکی از دقیق ترین روش های آزمون غیرمخرب است که برای بررسی کیفیت داخلی اتصالات جوشکاری شده در صنایع مختلف به کار می رود. این روش با استفاده از پرتوهای نافذ مانند اشعه ایکس یا گاما، تصویری از ساختار داخلی جوش تهیه می کند که امکان شناسایی عیوب پنهانی مانند ترک، حفره و عدم ذوب را بدون آسیب رساندن به قطعه فراهم می سازد. اهمیت این آزمون در صنایعی که کیفیت جوش نقش مستقیمی در ایمنی سازه دارد، مانند خطوط لوله نفت و گاز و مخازن تحت فشار، بسیار بالاست. نوسانات قیمت آهن نیز به طور غیرمستقیم بر حجم پروژه های ساخت و ساز و در نتیجه تقاضا برای انجام تست رادیوگرافی جوش تاثیر می گذارد، چرا که با افزایش تولید سازه های فلزی، نیاز به کنترل کیفیت جوش نیز افزایش می یابد.

با گسترش انواع جوشکاری در صنایع نفت، گاز، پتروشیمی و ساختمان، نیاز به روش هایی برای اطمینان از سلامت اتصالات جوش نیز بیشتر شده است. تست رادیوگرافی جوش به عنوان یکی از معتبرترین و پرکاربردترین این روش ها شناخته می شود که استانداردهای بین المللی متعددی نیز برای اجرای صحیح آن تدوین شده است. در ادامه این مقاله از مرکزآهن، به بررسی کامل نحوه انجام تست جوش rt، تجهیزات مورد استفاده، عیوبی که تشخیص می دهد و همچنین هزینه و نکات ایمنی مرتبط با آن خواهیم پرداخت تا تصویری جامع از این روش مهم بازرسی جوش ارائه شود.

تست رادیوگرافی جوش چیست؟

تست رادیوگرافی جوش که با نام اختصاری RT نیز شناخته می شود، روشی از آزمون های غیرمخرب است که با استفاده از پرتوهای پرانرژی، تصویری از ساختار داخلی اتصال جوش تهیه می کند. در این روش، پرتو تابیده شده پس از عبور از قطعه جوش داده شده، روی فیلم یا آشکارساز دیجیتال ثبت می شود و نواحی دارای عیوب داخلی، به دلیل تفاوت در میزان جذب پرتو، در تصویر نهایی به شکل تیره یا روشن تر نمایان می شوند. این ویژگی باعث شده تست جوش rt به یکی از قابل اعتمادترین روش ها برای شناسایی عیوب جوشکاری تبدیل شود، عیوبی که با بازرسی چشمی یا سطحی قابل تشخیص نیستند.

یکی از مزایای مهم رادیوگرافی جوش این است که برخلاف بسیاری از آزمون های دیگر، امکان مشاهده مستقیم و دائمی از وضعیت داخلی جوش را از طریق فیلم یا تصویر دیجیتال فراهم می کند. این ویژگی به ویژه در پروژه هایی که نیاز به مستندسازی دقیق کیفیت جوش دارند، مانند خطوط انتقال نفت و گاز، اهمیت زیادی دارد. علاوه بر این، تست رادیوگرافی جوش قادر است حتی خطرناک ترین ناپیوستگی ها مانند ترک جوش را که می تواند در بلندمدت باعث شکست ناگهانی سازه شود، به وضوح در تصویر نهایی نمایش دهد و همین موضوع آن را به ابزاری ضروری در کنترل کیفیت جوشکاری صنعتی تبدیل کرده است. با توجه به دقت بالای این روش، اکثر استانداردهای بین المللی ساخت مخازن تحت فشار و خطوط لوله، انجام تست رادیوگرافی جوش را برای درصد مشخصی از طول جوش الزامی می دانند.

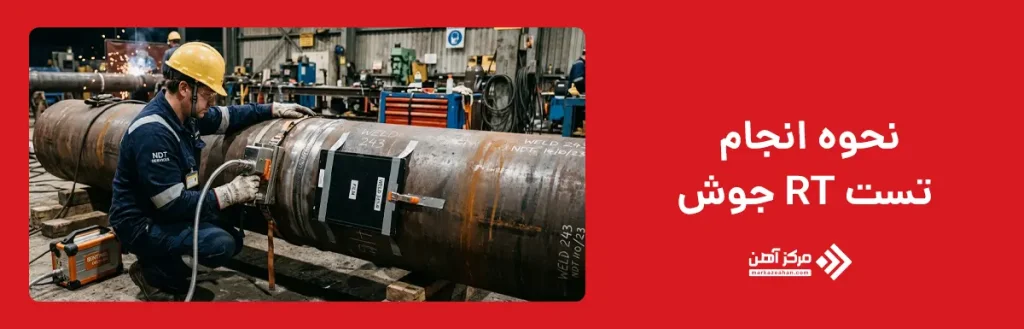

تست RT جوش چگونه انجام می شود؟

انجام تست RT جوش نیازمند رعایت مراحل دقیق فنی و استفاده از تجهیزات تخصصی است تا نتیجه نهایی از دقت و اعتبار کافی برخوردار باشد. این فرآیند از آماده سازی سطح جوش آغاز می شود و با قرارگیری منبع پرتو در یک سمت قطعه و فیلم یا آشکارساز در سمت مقابل ادامه می یابد. زمان تابش پرتو، فاصله منبع تا قطعه و نوع پرتو مورد استفاده، همگی بر اساس ضخامت و جنس ماده جوش داده شده تعیین می شوند تا تصویر حاصل از وضوح و کنتراست مناسب برخوردار باشد. این دقت در تنظیمات فنی، یکی از دلایل اصلی اعتبار بالای این روش در میان سایر آزمون های غیرمخرب است.

در جوشکاری صنعتی، به ویژه در ساخت مخازن تحت فشار و خطوط لوله انتقال سیالات، انجام صحیح تست RT جوش از اهمیت ویژه ای برخوردار است، زیرا کوچک ترین خطا در تفسیر تصویر می تواند منجر به عبور یک عیب خطرناک از فرآیند کنترل کیفیت شود. به همین دلیل، اپراتورهای این آزمون باید دوره های آموزشی تخصصی گذرانده و مطابق استانداردهای بین المللی مانند ASME یا ASTM عمل کنند. علاوه بر تسلط بر جنبه های فنی پرتودهی، آموزش تفسیر فیلم رادیوگرافی و آشنایی این افراد با نحوه صحیح تفسیر آن نیز از الزامات اصلی این شغل محسوب می شود، زیرا خطای انسانی در خوانش تصویر می تواند نتیجه آزمون را به کلی بی اعتبار کند. در ادامه این بخش، مراحل دقیق انجام تست، تجهیزات مورد نیاز و همچنین نحوه خاص انجام این آزمون روی جوش لوله ها به تفصیل بررسی خواهد شد تا خواننده با تمامی جنبه های فنی این فرآیند آشنا شود.

مراحل انجام تست رادیوگرافی جوش

مرحله نخست در انجام تست رادیوگرافی جوش، آماده سازی سطح جوش و اطراف آن است. در این مرحله، زوائد جوش، پاشش های فلزی و آلودگی های سطحی که ممکن است در تفسیر تصویر ایجاد اختلال کنند، حذف می شوند. سپس فیلم یا آشکارساز دیجیتال در پشت قطعه جوش قرار می گیرد و منبع پرتو، اعم از اشعه ایکس یا گاما، در سمت مقابل و در فاصله ای مشخص تنظیم می شود. این فاصله بر اساس ضخامت قطعه و نوع پرتو محاسبه می شود تا کیفیت تصویر نهایی تضمین شود. همزمان با این تنظیمات، نشانگر کیفیت تصویر نیز روی سطح قطعه در نزدیکی جوش قرار می گیرد تا در پایان بتوان وضوح و حساسیت تصویر حاصل را ارزیابی کرد.

پس از تنظیم دقیق موقعیت، پرتودهی برای مدت زمان مشخصی انجام می شود که این زمان به عوامل مختلفی مانند نوع ماده، ضخامت جوش و شدت منبع پرتو بستگی دارد. در طول این مدت، اپراتور آزمون باید در فاصله ایمن از منبع پرتو قرار گیرد و محدوده اجرای کار را با علائم هشداردهنده مشخص کند تا از قرارگیری افراد غیرمرتبط در معرض تشعشع جلوگیری شود. در پایان، فیلم ظاهر شده یا تصویر دیجیتال ثبت شده توسط کارشناس مجرب مورد بررسی و تفسیر قرار می گیرد تا وجود یا عدم وجود عیوب داخلی در جوش مشخص شود. این مرحله نهایی، یکی از حساس ترین بخش های فرآیند است، زیرا دقت تفسیر مستقیما بر نتیجه گزارش کنترل کیفیت تاثیرگذار است و هرگونه خطا در این مرحله می تواند به تایید نادرست یک جوش معیوب منجر شود. به همین دلیل، مستندسازی دقیق شرایط پرتودهی، از جمله زمان تابش و فاصله منبع، در گزارش نهایی آزمون نیز ثبت می شود.

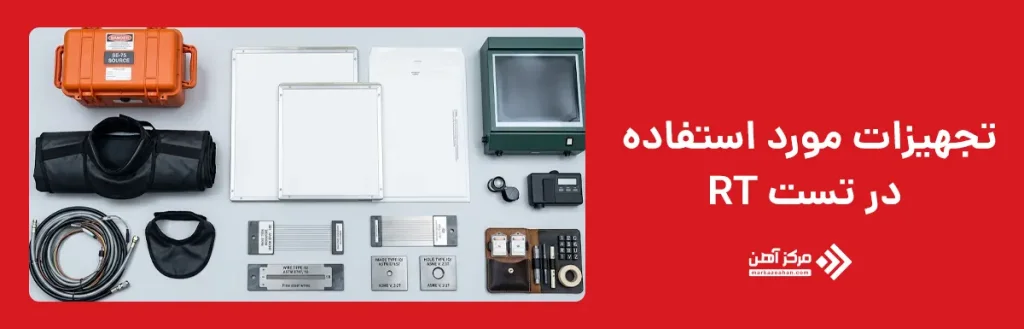

تجهیزات مورد استفاده در تست RT

تجهیزات مورد استفاده در تست رادیوگرافی جوش شامل چند بخش اصلی است که هر یک نقش مشخصی در فرآیند آزمون ایفا می کنند. منبع پرتو، که می تواند دستگاه اشعه ایکس یا یک ایزوتوپ رادیواکتیو تولیدکننده اشعه گاما مانند ایریدیوم ۱۹۲ باشد، مهم ترین جزء این سیستم محسوب می شود. انتخاب نوع منبع پرتو بر اساس ضخامت قطعه، محل انجام آزمون و نوع دسترسی به قطعه صورت می گیرد، به طوری که برای ضخامت های بالاتر معمولا از اشعه گاما با نفوذ بیشتر استفاده می شود، در حالی که دستگاه های اشعه ایکس بیشتر برای قطعات نازک تر و در محیط های کارگاهی ثابت به کار می روند.

علاوه بر منبع پرتو، فیلم تست رادیوگرافی جوش یا آشکارسازهای دیجیتال، کاست های محافظ نور، نشانگرهای کیفیت تصویر و همچنین تجهیزات حفاظتی مانند دوزیمترها و پوشش های سربی از دیگر اجزای ضروری این آزمون هستند. نشانگرهای کیفیت تصویر که معمولا به شکل سیم های فلزی با قطرهای مختلف طراحی می شوند، برای اطمینان از وضوح و حساسیت مناسب تصویر نهایی استفاده می شوند. وجود این تجهیزات کمکی، امکان کنترل کیفیت خود فرآیند رادیوگرافی را نیز فراهم می کند و از تولید تصاویر غیرقابل تفسیر جلوگیری می کند. علاوه بر این، دستگاه های ظهور فیلم یا نرم افزارهای پردازش تصویر دیجیتال نیز بخش مهمی از زیرساخت این آزمون را تشکیل می دهند، زیرا کیفیت نهایی تصویر تا حد زیادی به دقت این مرحله پردازش نیز وابسته است.

تست رادیوگرافی جوش لوله چگونه انجام می‌شود؟

تست رادیوگرافی جوش لوله به دلیل شکل استوانه ای و دسترسی محدود به برخی قسمت های آن، نیازمند تکنیک های خاصی است که با رادیوگرافی قطعات تخت متفاوت است. یکی از روش های رایج در این زمینه، تکنیک پرتودهی از داخل به بیرون است که در آن منبع پرتو در داخل لوله قرار می گیرد و فیلم دور تا دور سطح بیرونی لوله پیچیده می شود؛ این روش امکان بازرسی کامل جوش محیطی لوله را در یک یا چند مرحله فراهم می کند و به ویژه برای لوله های با قطر بزرگ کاربرد گسترده ای دارد.

روش دیگر که بیشتر برای لوله های با قطر کوچک تر استفاده می شود، تکنیک پرتودهی از بیرون به داخل با قرارگیری منبع پرتو در یک طرف لوله و فیلم در طرف دیگر است. در این حالت ممکن است برای پوشش کامل محیط جوش، چندین بار پرتودهی از زوایای مختلف انجام شود تا تمام نقاط جوش محیطی به طور کامل روی فیلم ثبت شوند. انتخاب هر یک از این روش ها به قطر لوله، ضخامت جداره و همچنین امکان دسترسی به داخل یا اطراف لوله بستگی دارد، به همین دلیل کارشناسان بازرسی پیش از انجام آزمون، بهترین تکنیک را متناسب با شرایط پروژه تعیین می کنند. در پروژه های خطوط لوله نفت و گاز که جوش های محیطی زیادی در طول مسیر وجود دارد، استفاده از تجهیزات کرالر متحرک نیز می تواند سرعت انجام این آزمون را به میزان قابل توجهی افزایش دهد.

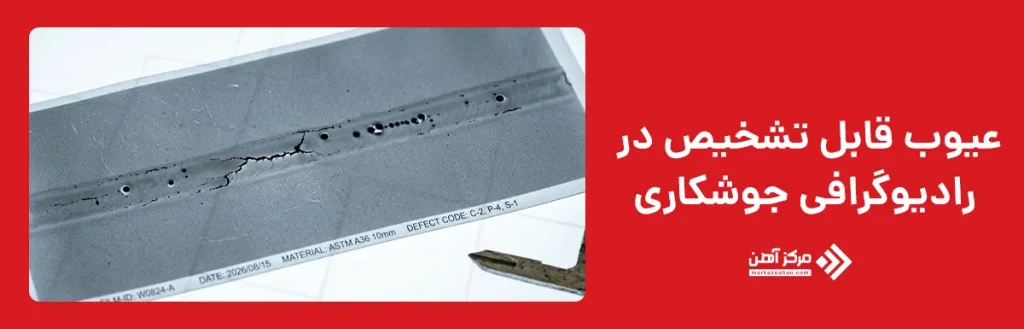

رادیوگرافی جوشکاری چه عیوبی را تشخیص می دهد؟

رادیوگرافی جوشکاری یکی از معدود روش هایی است که قادر است طیف وسیعی از عیوب داخلی جوش را که با چشم غیرمسلح یا آزمون های سطحی قابل مشاهده نیستند، شناسایی کند. این عیوب معمولا در حین فرآیند جوشکاری به دلایل مختلفی مانند تنظیم نادرست پارامترهای دستگاه، آلودگی سطح فلز یا مهارت ناکافی جوشکار ایجاد می شوند و در صورت عدم شناسایی، می توانند استحکام و ایمنی سازه نهایی را به شدت تحت تاثیر قرار دهند. به همین دلیل شناخت دقیق انواع عیوب قابل تشخیص با این روش، برای مهندسان کنترل کیفیت و بازرسان جوش اهمیت بالایی دارد.

از مهم ترین دسته های عیوب قابل شناسایی با تست رادیوگرافی جوش می توان به حفره های گازی، ناخالصی های سرباره، عدم نفوذ و ذوب ناقص، و همچنین انواع ترک اشاره کرد که هر یک الگوی تصویری مشخصی روی فیلم یا تصویر دیجیتال ایجاد می کنند. کارشناس تفسیرکننده تصویر باید با این الگوها به خوبی آشنا باشد تا بتواند نوع دقیق عیب، ابعاد آن و میزان تاثیرگذاری آن بر استحکام جوش را به درستی تشخیص دهد. در ادامه این بخش، سه دسته اصلی از این عیوب به تفصیل بررسی می شوند تا خواننده با نحوه ظاهر شدن هر یک در تصویر رادیوگرافی و اهمیت فنی آن ها آشنا شود.

تشخیص تخلخل و حفره های گازی

تخلخل و حفره های گازی از رایج ترین عیوبی هستند که در تست رادیوگرافی جوش شناسایی می شوند. این عیوب زمانی ایجاد می شوند که گازهای محبوس شده در فلز مذاب، فرصت خروج از حوضچه جوش را پیش از انجماد پیدا نکنند و به شکل حباب های کوچک در داخل فلز جوش باقی بمانند. در تصویر رادیوگرافی، این حفره ها معمولا به شکل نقاط تیره و گرد با لبه های مشخص دیده می شوند که بسته به اندازه و پراکندگی، می توانند به صورت تکی یا خوشه ای ظاهر شوند.

وجود تخلخل بیش از حد مجاز می تواند استحکام مکانیکی جوش را کاهش داده و مقاومت آن را در برابر بارهای دینامیکی تضعیف کند. علل اصلی ایجاد این عیب شامل رطوبت الکترود، آلودگی سطح فلز پایه، سرعت نامناسب جوشکاری و یا محافظت ناکافی گاز محافظ در جوشکاری قوس الکتریکی است. بازرسان جوش با اندازه گیری قطر و تراکم حفره ها در ناحیه مشخصی از جوش، میزان انطباق آن با استانداردهای پذیرش را ارزیابی کرده و در صورت عبور از حد مجاز، دستور تعمیر یا برش و جوشکاری مجدد ناحیه معیوب را صادر می کنند.

تشخیص سرباره، عدم نفوذ و عدم ذوب

ناخالصی سرباره یکی دیگر از عیوب رایج است که در تصویر رادیوگرافی به شکل لکه های تیره نامنظم و اغلب کشیده در طول جوش ظاهر می شود. این عیب زمانی رخ می دهد که سرباره تشکیل شده در حین جوشکاری، فرصت کافی برای شناور شدن و خروج از حوضچه مذاب را پیدا نکند و در داخل فلز جوش محبوس شود. تمیزکاری ناکافی بین پاس های جوشکاری یا سرعت بالای حرکت الکترود از علل اصلی این عیب محسوب می شوند.

عدم نفوذ و عدم ذوب نیز از عیوب جدی تری هستند که در تصویر رادیوگرافی به شکل خطوط تیره و مستقیم در محل اتصال دو قطعه یا در ریشه جوش دیده می شوند. عدم نفوذ زمانی اتفاق می افتد که فلز جوش به طور کامل به عمق مورد نیاز نفوذ نکرده باشد، در حالی که عدم ذوب به معنای اتصال ناقص بین فلز جوش و فلز پایه یا بین پاس های مختلف جوشکاری است. این دو عیب به دلیل کاهش شدید سطح مقطع موثر جوش، از خطرناک ترین عیوب قابل شناسایی محسوب می شوند و معمولا در استانداردهای بازرسی، پذیرش صفر برای آن ها در نظر گرفته می شود.

تشخیص ترک و سایر ناپیوستگی های جوش

ترک یکی از خطرناک ترین عیوبی است که تست رادیوگرافی جوش قادر به شناسایی آن است، زیرا می تواند در طول زمان تحت تاثیر بارگذاری یا خستگی مکانیکی گسترش یافته و منجر به شکست ناگهانی سازه شود. در تصویر رادیوگرافی، ترک معمولا به شکل خطی باریک، تیره و با لبه های تیز و نامنظم ظاهر می شود که می تواند در جهت طولی، عرضی یا شعاعی نسبت به جوش قرار گیرد. ترک ها ممکن است در حین جوشکاری به دلیل تنش های حرارتی بالا یا پس از آن در اثر هیدروژن باقی مانده در فلز جوش ایجاد شوند.

علاوه بر ترک، سایر ناپیوستگی ها مانند بریدگی کناره جوش، پرشدگی ناقص و ذوب بیش از حد نیز از جمله عیوبی هستند که در بازرسی رادیوگرافی مورد توجه قرار می گیرند. هر یک از این ناپیوستگی ها الگوی تصویری خاص خود را دارند و شناسایی دقیق آن ها نیازمند تجربه و آموزش تخصصی کارشناس تفسیرکننده است. با توجه به خطر بالای گسترش ترک در سازه های تحت بار، استانداردهای بین المللی معمولا هیچ گونه ترکی را در جوش های سازه ای و مخازن تحت فشار قابل قبول نمی دانند و وجود آن مستلزم تعمیر فوری ناحیه معیوب است.

تست رادیوگرافی جوش در چه مواردی کاربرد دارد؟

تست رادیوگرافی جوش به دلیل دقت بالا در شناسایی عیوب داخلی، در طیف گسترده ای از صنایع مورد استفاده قرار می گیرد که ایمنی و استحکام اتصالات جوش در آن ها اهمیت حیاتی دارد. یکی از مهم ترین حوزه های کاربرد این آزمون، صنایع نفت و گاز است، جایی که خطوط لوله انتقال سیالات تحت فشار بالا قرار دارند و کوچک ترین نشتی ناشی از عیب جوش می تواند خسارات جانی و مالی جبران ناپذیری ایجاد کند. به همین دلیل استانداردهای این صنعت معمولا انجام تست رادیوگرافی جوش لوله را برای درصد مشخصی یا حتی صد درصد طول جوش الزامی می دانند.

علاوه بر صنعت نفت و گاز، تست جوش rt در ساخت مخازن تحت فشار، دیگ های بخار، پل های فلزی، اسکلت های فولادی ساختمان های بلند و همچنین صنایع دریایی مانند ساخت کشتی و سکوهای نفتی نیز کاربرد گسترده ای دارد. در این پروژه ها، جوش های اصلی سازه معمولا تحت بارهای دینامیکی و استاتیکی سنگینی قرار می گیرند که هرگونه عیب پنهان می تواند در بلندمدت منجر به خرابی فاجعه بار شود. صنایع هسته ای و نیروگاهی نیز به دلیل حساسیت بسیار بالای ایمنی، از رادیوگرافی جوش به عنوان یکی از الزامات اصلی کنترل کیفیت جوشکاری استفاده می کنند.

در مقیاس کوچک تر، تست رادیوگرافی جوش در صنایع خودروسازی، هوافضا و تولید تجهیزات صنعتی سنگین نیز برای تایید کیفیت جوش قطعات حساس به کار می رود. در تمامی این کاربردها، هدف اصلی از انجام رادیوگرافی جوشکاری، اطمینان از انطباق کیفیت اتصال با استانداردهای مشخص شده در طراحی و جلوگیری از بروز حوادث ناشی از شکست جوش در حین بهره برداری است.

مزایا و معایب تست جوش RT چیست؟

تست رادیوگرافی جوش مزایای قابل توجهی دارد که آن را به یکی از پرکاربردترین روش های بازرسی جوش در صنایع مختلف تبدیل کرده است. مهم ترین مزیت این روش، توانایی آن در ارائه تصویری دائمی و قابل بایگانی از وضعیت داخلی جوش است که امکان بررسی مجدد نتیجه توسط کارشناسان دیگر یا در زمان های بعدی را فراهم می کند. علاوه بر این، تست جوش rt قادر است طیف وسیعی از عیوب داخلی از جمله تخلخل، سرباره، عدم نفوذ و ترک را با دقت بالا شناسایی کند و اطلاعات دقیقی درباره موقعیت، اندازه و شکل عیب در اختیار بازرس قرار دهد. این ویژگی به ویژه در پروژه هایی که نیاز به مستندسازی رسمی کیفیت جوش دارند، اهمیت زیادی پیدا می کند.

با وجود این مزایا، تست رادیوگرافی جوش معایبی نیز دارد که باید در انتخاب روش بازرسی مورد توجه قرار گیرد. یکی از مهم ترین این معایب، خطرات ناشی از تشعشع پرتوهای یون ساز است که ایجاب می کند منطقه اجرای آزمون کاملا کنترل و ایمن سازی شود، موضوعی که هزینه و پیچیدگی اجرایی کار را افزایش می دهد. همچنین این روش نسبت به برخی آزمون های غیرمخرب دیگر مانند تست فراصوتی، زمان بر تر است، زیرا شامل مراحل آماده سازی، پرتودهی، ظهور فیلم و تفسیر نهایی می شود.

از دیگر محدودیت های این روش می توان به دشواری تشخیص عیوبی مانند ترک های بسیار ریز و عمود بر مسیر پرتو اشاره کرد که ممکن است در برخی جهت گیری ها به خوبی در تصویر نمایان نشوند. همچنین دسترسی به دو طرف قطعه برای قرارگیری منبع پرتو و فیلم، در برخی هندسه های پیچیده صنعتی می تواند اجرای آزمون را دشوارتر کند. با این حال، با توجه به دقت و اعتبار بالای نتایج، رادیوگرافی جوش همچنان یکی از انتخاب های اصلی در پروژه های حساس صنعتی باقی مانده است.

هزینه تست رادیوگرافی جوش چقدر است؟

هزینه تست رادیوگرافی جوش به عوامل متعددی بستگی دارد و نمی توان رقم ثابتی برای آن در نظر گرفت، زیرا شرایط هر پروژه از نظر فنی و اجرایی متفاوت است. یکی از مهم ترین عوامل تاثیرگذار بر قیمت این آزمون، تعداد و طول جوش هایی است که باید بازرسی شوند؛ هرچه حجم کار بیشتر باشد، هزینه کلی افزایش می یابد اما معمولا قیمت واحد به ازای هر متر جوش کاهش پیدا می کند. ضخامت قطعه جوش داده شده نیز نقش مهمی در تعیین هزینه دارد، زیرا برای ضخامت های بالاتر نیاز به منابع پرتو قوی تر و زمان پرتودهی طولانی تری است که این موضوع مستقیما بر هزینه نهایی اثر می گذارد.

نوع منبع پرتو مورد استفاده، اعم از اشعه ایکس یا گاما، نیز بر قیمت تست رادیوگرافی جوش تاثیرگذار است، چرا که تجهیزات و مجوزهای مربوط به هر یک هزینه های متفاوتی دارند. محل انجام پروژه نیز عامل مهم دیگری محسوب می شود؛ در صورتی که کارگاه بازرسی در منطقه دورافتاده یا محل خاصی مانند سکوی دریایی قرار داشته باشد، هزینه های حمل و نقل تجهیزات و اسکان کارشناسان به هزینه کلی آزمون افزوده می شود. همچنین نوع تکنیک مورد استفاده، به ویژه در مورد تست رادیوگرافی جوش لوله که ممکن است نیازمند تجهیزات کرالر متحرک یا دسترسی داخلی به لوله باشد، می تواند هزینه را نسبت به روش های ساده تر افزایش دهد.

عامل دیگری که بر هزینه نهایی تاثیر می گذارد، سطح تخصص و گواهینامه کارشناسان تفسیرکننده فیلم است، زیرا کارشناسان با مدرک بین المللی معتبر معمولا دستمزد بالاتری دریافت می کنند اما دقت و اعتبار نتیجه آزمون را نیز افزایش می دهند. در نهایت، الزامات استاندارد پروژه از نظر درصد جوش هایی که باید تحت آزمون قرار گیرند نیز بر حجم کار و در نتیجه هزینه کلی تست رادیوگرافی جوش تاثیرگذار است.

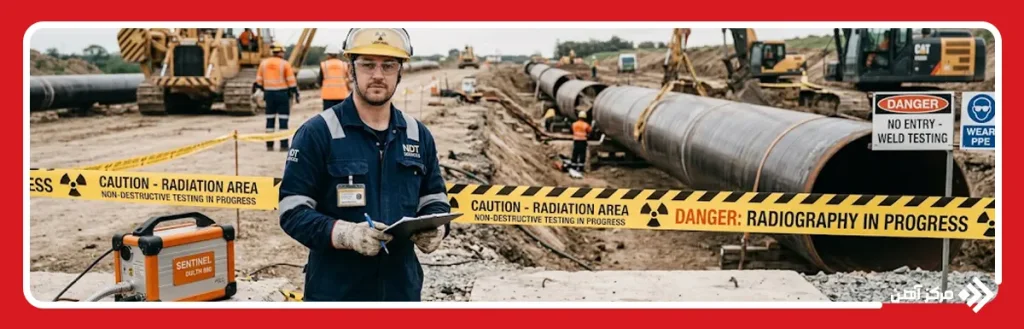

نکات ایمنی در تست رادیوگرافی جوش

از آنجا که تست رادیوگرافی جوش با استفاده از پرتوهای یون ساز مانند اشعه ایکس و گاما انجام می شود، رعایت اصول ایمنی در حین اجرای این آزمون از اهمیت بسیار بالایی برخوردار است. یکی از مهم ترین اصول ایمنی، محدودسازی و علامت گذاری منطقه اجرای کار است تا افراد غیرمرتبط در فاصله ایمن از منبع پرتو قرار داشته باشند. اپراتورهای این آزمون موظف اند از تجهیزات حفاظت فردی مانند دوزیمترهای شخصی برای پایش میزان تشعشع دریافتی استفاده کنند و همواره فاصله ایمن مشخص شده توسط استانداردهای ایمنی هسته ای را رعایت نمایند.

علاوه بر این، منابع پرتو گاما که معمولا از ایزوتوپ های رادیواکتیو تهیه می شوند، باید در ظروف محافظ سربی نگهداری شوند و جابجایی آن ها تنها توسط افراد آموزش دیده و مجاز صورت گیرد. نگهداری نادرست یا بی احتیاطی در جابجایی این منابع می تواند خطرات جدی برای سلامت افراد ایجاد کند، به همین دلیل بسیاری از کشورها الزام گرفتن مجوز رسمی از نهادهای نظارتی هسته ای را برای انجام این نوع آزمون در نظر گرفته اند. برگزاری منظم دوره های آموزشی ایمنی پرتو برای پرسنل دخیل در این فرآیند نیز یکی از الزامات اصلی محسوب می شود.

نکته مهم دیگر، هماهنگی زمانی اجرای تست رادیوگرافی جوش با سایر فعالیت های کارگاهی است، به طوری که در زمان پرتودهی، هیچ فرد غیرمرتبطی در محدوده خطر حضور نداشته باشد. در پروژه های صنعتی بزرگ، معمولا این آزمون در ساعاتی با کمترین تردد پرسنل، مانند شب هنگام یا زمان تعطیلی کارگاه، برنامه ریزی می شود تا ریسک قرارگیری افراد در معرض تشعشع به حداقل برسد. رعایت دقیق این نکات ایمنی، همراه با آموزش مستمر پرسنل، اساس اجرای صحیح و بی خطر تست رادیوگرافی جوش در هر پروژه صنعتی را تشکیل می دهد.

در این مقاله مرکزآهن به طور کامل بررسی کردیم که تست rt جوش چیست و چگونه با استفاده از پرتوهای ایکس یا گاما، عیوب داخلی جوش را بدون آسیب به قطعه شناسایی می کند. مشخص شد که این آزمون قادر است طیف وسیعی از عیوب جوشکاری از جمله تخلخل، سرباره، عدم نفوذ و ترک را با دقت بالا تشخیص دهد و به همین دلیل در صنایعی مانند نفت و گاز، ساخت مخازن تحت فشار و سازه های فولادی کاربرد گسترده ای دارد. همچنین بررسی کردیم که هزینه تست رادیوگرافی جوش به عواملی مانند ضخامت قطعه، نوع منبع پرتو و تخصص کارشناسان بستگی دارد.

با توجه به مزایای بالای این آزمون، در تضمین کیفیت اتصالات جوش، رعایت دقیق نکات ایمنی در حین اجرای آن ضروری است تا از بروز خطرات ناشی از تشعشع جلوگیری شود و نتیجه ای معتبر و قابل اعتماد حاصل گردد.
