سیکل تبرید چیست و چگونه کار می‌ کند؟

سیکل تبرید (refrigeration cycle) فرایندی ترمودینامیکی است که با دریافت گرما از یک محیط با دمای پایین و انتقال آن به محیطی با دمای بالاتر، شرایط لازم برای سرمایش را فراهم می کند. یخچال، فریزر، کولر گازی، چیلر و بسیاری از تجهیزات سرمایشی صنعتی بر اساس این چرخه فعالیت می کنند. در این فرایند، سیالی به نام مبرد میان اجزای مختلف سیستم گردش کرده و با تغییر فشار، دما و حالت فیزیکی خود، گرمای محیط را جذب و در نقطه دیگری دفع می کند. عبارت سیکل تبرید به انگلیسی با عنوان Refrigeration Cycle شناخته می شود و یکی از مفاهیم پایه در مهندسی مکانیک و تاسیسات به شمار می رود.

شناخت نحوه عملکرد سیکل تبرید برای طراحی، انتخاب و بهره برداری صحیح از تجهیزات سرمایشی اهمیت زیادی دارد؛ زیرا ظرفیت کمپرسور، نوع مبرد، جنس لوله ها، سطح مبدل های حرارتی و حتی هزینه اجرای تاسیسات به مشخصات این چرخه وابسته است. در برآورد هزینه ساخت تجهیزات و اجرای موتورخانه نیز عواملی مانند نوع فلز مصرفی، نرخ انرژی و قیمت آهن می توانند بر هزینه نهایی پروژه تاثیر بگذارند. در ادامه این مقاله، اجزای اصلی سیکل تبرید، مراحل عملکرد، تغییرات فشار و دمای مبرد و انواع چرخه های سرمایشی را به صورت دقیق بررسی می کنیم؛ بنابراین برای آشنایی کامل با این فرایند، ادامه مقاله را مطالعه کنید.

سیکل تبرید چیست؟

سیکل تبرید چیست؟ سیکل تبرید یک چرخه ترمودینامیکی بسته است که در آن مبرد با عبور پیوسته از مجموعه ای از تجهیزات، گرما را از فضای سرد جذب کرده و آن را به محیط گرم تر انتقال می دهد. این فرایند برخلاف انتقال طبیعی حرارت انجام می شود؛ زیرا گرما در حالت عادی از محیط گرم به محیط سرد حرکت می کند. برای معکوس کردن این جهت طبیعی، باید انرژی خارجی وارد سیستم شود که در سیکل تبرید تراکمی، این انرژی معمولا به وسیله کمپرسور و به شکل کار مکانیکی تامین می شود.

در یک سیکل تبرید تراکمی معمول، مبرد از چهار جزء اصلی شامل کمپرسور، کندانسور، شیر انبساط و اواپراتور عبور می کند. مبرد ابتدا به صورت بخار کم فشار وارد کمپرسور شده و پس از فشرده سازی، فشار، دما و آنتالپی آن افزایش می یابد. سپس بخار داغ و پرفشار وارد کندانسور می شود و با دفع گرما به محیط، به مایع پرفشار تبدیل می گردد. این مایع پس از عبور از شیر انبساط، با افت ناگهانی فشار و دما روبرو شده و به مخلوطی از مایع و بخار کم فشار تبدیل می شود. در نهایت، مبرد در اواپراتور گرمای محیط مورد نظر را جذب کرده، تبخیر می شود و دوباره به کمپرسور باز می گردد.

از دیدگاه ترمودینامیکی، عملکرد سیکل تبرید بر پایه تغییرات فشار، دما، آنتالپی و فاز مبرد تحلیل می شود. میزان سرمایش تولیدشده برابر با مقدار گرمایی است که مبرد در اواپراتور جذب می کند و راندمان سیستم نیز با ضریب عملکرد یا COP سنجیده می شود. هرچه مقدار گرمای جذب شده نسبت به کار مصرفی کمپرسور بیشتر باشد، عملکرد سیستم بهینه تر خواهد بود. انتخاب مبرد، دمای تبخیر، دمای چگالش، نسبت تراکم و میزان سوپرهیت و سابکولینگ از مهم ترین عوامل موثر بر بازده چرخه هستند.

همان طور که در بررسی تفاوت فورج سرد و فورج گرم، دما و شرایط فرایند بر خواص نهایی فلز اثر می گذارند، در سیکل تبرید نیز کنترل دقیق دما و فشار تعیین کننده حالت فیزیکی مبرد و راندمان سیستم است. البته فورج یک فرایند شکل دهی فلزات است و ارتباط مستقیمی با عملکرد سیستم تبرید ندارد؛ اما در هر دو حوزه، کنترل پارامترهای فیزیکی برای دستیابی به عملکرد مطلوب اهمیت دارد.

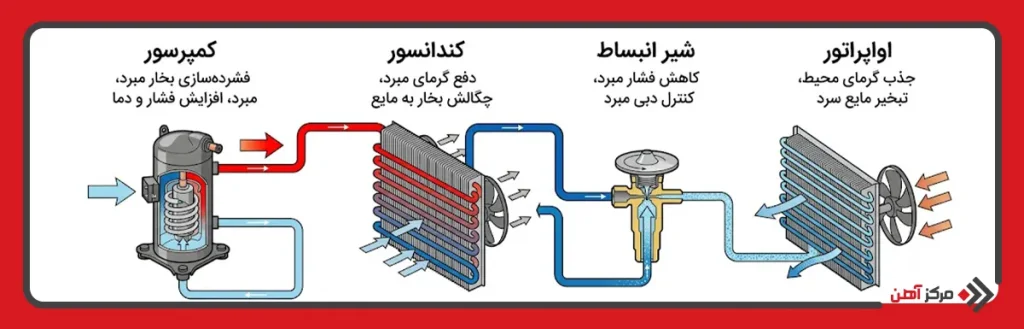

اجزای اصلی سیکل تبرید

اجزای اصلی سیکل تبرید شامل کمپرسور، کندانسور، شیر انبساط و اواپراتور هستند که هر کدام وظیفه مشخصی در کنترل فشار، دما و حالت مبرد دارند. هماهنگی دقیق این تجهیزات، پایه اصلی طراحی سیکل تبرید است و مستقیما بر ظرفیت سرمایشی، مصرف انرژی و پایداری سیستم تاثیر می گذارد.

کمپرسور

کمپرسور وظیفه فشرده سازی بخار مبرد خروجی از اواپراتور را بر عهده دارد. مبرد هنگام ورود به کمپرسور به صورت بخار کم فشار و کم دما است؛ اما پس از فشرده شدن، فشار و دمای آن افزایش پیدا می کند و به بخار داغ و پرفشار تبدیل می شود. این افزایش فشار شرایط لازم را برای حرکت مبرد در مدار و دفع گرما در کندانسور فراهم می کند.

در واقع، کمپرسور نیروی محرک سیکل تبرید محسوب می شود و بدون آن، گردش پیوسته مبرد و انتقال گرما امکان پذیر نیست. نوع و ظرفیت کمپرسور بر اساس ظرفیت سرمایشی، نوع مبرد، دمای تبخیر و دمای چگالش انتخاب می شود. کمپرسورهای اسکرال، پیستونی، اسکرو و سانتریفیوژ از انواع رایج این تجهیز هستند. عملکرد نامناسب کمپرسور می تواند باعث افزایش مصرف برق، کاهش سرمایش، بالا رفتن فشار مدار و آسیب دیدن سایر اجزای سیستم شود.

کندانسور

کندانسور یک مبدل حرارتی است که گرمای مبرد داغ و پرفشار خروجی از کمپرسور را به محیط بیرون منتقل می کند. مبرد در ابتدای ورود به کندانسور به شکل بخار داغ است و با عبور از لوله ها یا کویل های مبدل، ابتدا دمای خود را از دست می دهد و سپس به مایع پرفشار تبدیل می شود. این تغییر حالت از بخار به مایع را فرایند تقطیر یا چگالش می نامند.

کندانسور برای دفع گرمای جذب شده در اواپراتور و همچنین گرمای ناشی از کار کمپرسور به کار می رود. کندانسورها بر اساس روش دفع حرارت به انواع هواخنک، آب خنک و تبخیری تقسیم می شوند. تمیز بودن سطح کویل، جریان مناسب هوا یا آب و کنترل فشار چگالش، نقش مهمی در عملکرد سیکل تبرید دارند. اگر کندانسور نتواند گرما را به درستی دفع کند، فشار و دمای مبرد افزایش یافته و مصرف انرژی کمپرسور بیشتر می شود.

شیر انبساط

شیر انبساط وظیفه کاهش فشار و کنترل مقدار مبرد ورودی به اواپراتور را بر عهده دارد. مبرد پس از خروج از کندانسور به صورت مایع پرفشار وارد شیر انبساط می شود. عبور مبرد از مسیر محدود این شیر باعث افت ناگهانی فشار و دمای آن می شود و بخشی از مایع مبرد نیز به بخار تبدیل می گردد. در نتیجه، مخلوطی سرد و کم فشار از مایع و بخار برای ورود به اواپراتور آماده می شود.

این قطعه علاوه بر ایجاد اختلاف فشار میان بخش پرفشار و کم فشار سیکل، مقدار جریان مبرد را متناسب با بار سرمایشی تنظیم می کند. شیر انبساط ترموستاتیکی، شیر انبساط الکترونیکی و لوله مویین از انواع تجهیزات کاهش فشار هستند. انتخاب نادرست یا تنظیم نامناسب شیر انبساط می تواند باعث کمبود مبرد در اواپراتور، برگشت مایع به کمپرسور، کاهش ظرفیت سرمایشی یا نوسان دمای سیستم شود.

اواپراتور

اواپراتور بخشی از سیکل تبرید است که سرمایش واقعی در آن انجام می شود. مبرد سرد و کم فشار پس از عبور از شیر انبساط وارد اواپراتور شده و گرمای هوا، آب یا سیال مورد نظر را جذب می کند. با جذب این گرما، مبرد مایع به تدریج تبخیر شده و در خروجی اواپراتور به بخار کم فشار تبدیل می شود. این بخار دوباره به کمپرسور باز می گردد تا چرخه تکرار شود.

کاربرد اصلی اواپراتور، کاهش دمای فضای داخلی یا سیال در حال گردش است. برای مثال، در کولر گازی گرمای هوای اتاق را جذب می کند و در چیلر، وظیفه سرد کردن آب را بر عهده دارد. سطح انتقال حرارت، دبی هوا یا آب، فشار تبخیر و میزان سوپرهیت خروجی از مهم ترین عوامل موثر بر عملکرد اواپراتور هستند. یخ زدگی، آلودگی سطح کویل یا کاهش جریان سیال می تواند انتقال حرارت را محدود کرده و ظرفیت سرمایشی سیستم را کاهش دهد.

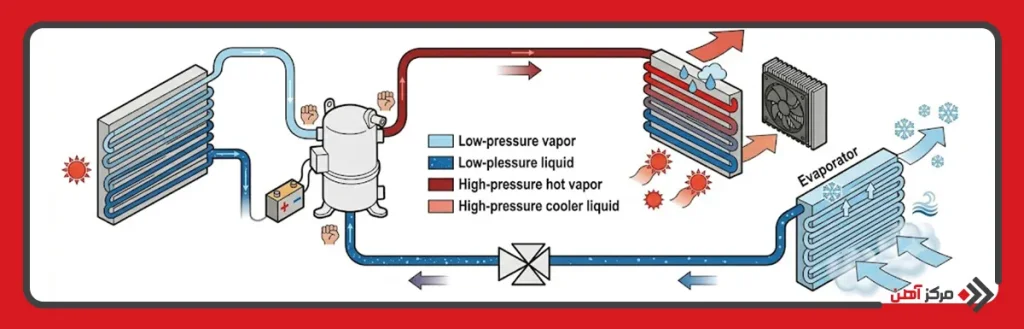

سیکل تبرید چگونه کار می کند؟

عملکرد سیکل تبرید با ورود بخار مبرد کم فشار و کم دما به کمپرسور آغاز می شود. کمپرسور با مصرف انرژی، مبرد را فشرده کرده و فشار و دمای آن را افزایش می دهد. بخار داغ و پرفشار سپس وارد کندانسور می شود و گرمای خود را به هوای محیط یا آب خنک کننده انتقال می دهد. با دفع حرارت در کندانسور، مبرد از حالت بخار به مایع پرفشار تبدیل می شود. در این مرحله، گرمایی که مبرد در بخش سرد سیستم جذب کرده است، همراه با گرمای ناشی از کار کمپرسور به محیط بیرون دفع می شود.

مایع پرفشار پس از خروج از کندانسور وارد شیر انبساط می شود. عبور از این قطعه باعث کاهش ناگهانی فشار و دمای مبرد شده و آن را به مخلوطی سرد از مایع و بخار تبدیل می کند. مبرد سرد سپس وارد اواپراتور می شود و با جذب گرمای هوا، آب یا فضای مورد نظر، به تدریج تبخیر می گردد. بخار کم فشار خروجی از اواپراتور دوباره به کمپرسور باز می گردد و این فرایند به صورت پیوسته تکرار می شود. بنابراین، سیکل تبرید سرما تولید نمی کند؛ بلکه گرما را از محیط مورد نظر گرفته و به محیط دیگری منتقل می کند.

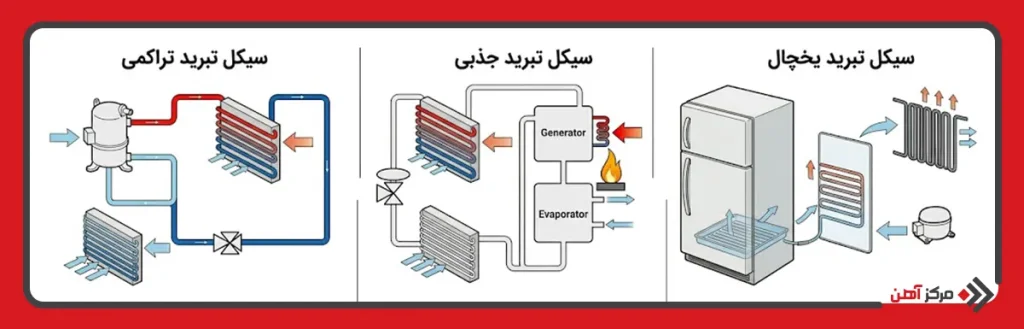

انواع سیکل تبرید

سیکل های تبرید بر اساس روش تامین انرژی، نحوه انتقال گرما، نوع مبرد و مکانیزم ایجاد اختلاف دما به چند گروه اصلی تقسیم می شوند. انتخاب میان این چرخه ها در طراحی سیکل تبرید به ظرفیت سرمایشی، محدوده دمای مورد نیاز، هزینه انرژی، شرایط نصب، راندمان و نوع کاربرد بستگی دارد.

سیکل تبرید تراکمی

سیکل تبرید تراکمی رایج ترین روش تولید سرمایش در یخچال، فریزر، کولر گازی، چیلر و بسیاری از سامانه های صنعتی است. این چرخه از چهار فرایند اصلی تراکم، چگالش، انبساط و تبخیر تشکیل می شود و مبرد به طور پیوسته میان کمپرسور، کندانسور، شیر انبساط و اواپراتور گردش می کند. منبع اصلی انرژی در این سیستم معمولا برق است که برای راه اندازی کمپرسور مصرف می شود.

در ابتدای چرخه، بخار کم فشار مبرد وارد کمپرسور شده و فشار، دما و آنتالپی آن افزایش پیدا می کند. مبرد داغ و پرفشار سپس وارد کندانسور می شود و با دفع گرما به هوا یا آب، به مایع پرفشار تبدیل می گردد. پس از آن، مایع مبرد از شیر انبساط عبور کرده و فشار و دمای آن به صورت ناگهانی کاهش پیدا می کند. مخلوط سرد مایع و بخار وارد اواپراتور شده و با جذب گرمای محیط، کاملا یا تا حد زیادی تبخیر می شود.

نمودار سیکل تبرید تراکمی معمولا روی نمودار فشار ـ آنتالپی یا دما ـ آنتروپی نمایش داده می شود. در نمودار فشار ـ آنتالپی می توان میزان کار کمپرسور، گرمای دفع شده در کندانسور، اثر سرمایشی اواپراتور و ضریب عملکرد سیستم را تحلیل کرد. نوع کمپرسور، دمای تبخیر، دمای چگالش، سوپرهیت، سابکولینگ و افت فشار خطوط از مهم ترین عوامل موثر بر عملکرد سیکل تبرید تراکمی هستند.

مزیت اصلی این چرخه، ظرفیت سرمایشی مناسب، کنترل دقیق دما، امکان استفاده در مقیاس های مختلف و راندمان قابل قبول است. در مقابل، مصرف برق کمپرسور، حساسیت به نشتی مبرد، نیاز به روانکاری و استهلاک قطعات مکانیکی از محدودیت های آن به شمار می روند.

سیکل تبرید جذبی

سیکل تبرید جذبی برای تولید سرمایش به جای استفاده مستقیم از کمپرسور مکانیکی، از انرژی حرارتی بهره می گیرد. این انرژی می تواند از بخار، آب داغ، گاز طبیعی، انرژی خورشیدی یا حرارت بازیافتی فرایندهای صنعتی تامین شود. در این سیستم، ترکیب مبرد و جاذب نقش اصلی را ایفا می کند. محلول لیتیوم بروماید و آب و همچنین محلول آمونیاک و آب، از رایج ترین زوج های کاری در چرخه جذبی هستند.

در چیلر جذبی لیتیوم بروماید، آب نقش مبرد و لیتیوم بروماید نقش ماده جاذب را دارد. مبرد در اواپراتور و تحت فشار بسیار پایین تبخیر شده و گرمای آب یا محیط مورد نظر را جذب می کند. بخار آب سپس وارد ابزوربر شده و توسط محلول غلیظ لیتیوم بروماید جذب می شود. محلول رقیق ایجاد شده به وسیله یک پمپ به ژنراتور انتقال می یابد. در ژنراتور، با دریافت انرژی حرارتی، مبرد از محلول جدا شده و به صورت بخار وارد کندانسور می شود. پس از چگالش و عبور از شیر انبساط، مبرد دوباره به اواپراتور باز می گردد.

در سیستم آمونیاک و آب، آمونیاک مبرد و آب ماده جاذب است. این ترکیب برای دستیابی به دماهای زیر صفر مناسب تر است، اما برای افزایش خلوص بخار آمونیاک ممکن است به تجهیزاتی مانند آنالایزر و رکتفایر نیاز داشته باشد. در مقابل، چرخه لیتیوم بروماید به دلیل استفاده از آب به عنوان مبرد، معمولا برای سرمایش بالاتر از نقطه انجماد آب استفاده می شود.

سیکل جذبی مصرف برق بسیار کمتری نسبت به سیکل تراکمی دارد، زیرا پمپ محلول در مقایسه با کمپرسور توان بسیار کمی مصرف می کند. با این حال، ابعاد بزرگ تر، حساسیت به شرایط خلا، احتمال کریستالیزه شدن محلول لیتیوم بروماید، ضریب عملکرد پایین تر و پیچیدگی نگهداری از محدودیت های آن هستند. این چرخه بیشتر در بیمارستان ها، هتل ها، نیروگاه ها و صنایع دارای بخار یا حرارت اتلافی کاربرد دارد.

سیکل تبرید یخچال

سیکل تبرید یخچال از نظر اصول ترمودینامیکی یک نوع مستقل از چرخه تبرید نیست و معمولا همان سیکل تراکمی بخار است که برای فضای کوچک و بار سرمایشی محدود طراحی می شود. در یخچال خانگی، اجزای اصلی شامل کمپرسور بسته یا هرمتیک، کندانسور هواخنک، فیلتر درایر، لوله مویین و اواپراتور هستند. لوله مویین در این سیستم وظیفه کاهش فشار مبرد را انجام می دهد و جایگزین شیر انبساط قابل تنظیم شده است.

کمپرسور، بخار کم فشار خروجی از اواپراتور را مکش و فشرده می کند. بخار پرفشار وارد کندانسور پشت یا زیر یخچال شده و گرمای خود را به هوای محیط انتقال می دهد. مبرد پس از تبدیل شدن به مایع پرفشار از فیلتر درایر عبور می کند تا رطوبت و ذرات آلاینده از آن جدا شوند. سپس با عبور از لوله مویین، فشار مبرد کاهش یافته و مبرد سرد وارد اواپراتور می شود. اواپراتور با جذب گرمای داخل کابین، شرایط لازم برای نگهداری مواد غذایی را فراهم می کند.

کنترل دمای یخچال با استفاده از ترموستات، حسگر دما و برد الکترونیکی انجام می شود. هنگامی که دمای داخل کابین از مقدار تنظیم شده بالاتر می رود، کمپرسور روشن می شود و پس از رسیدن دما به محدوده مطلوب، خاموش می گردد. در یخچال های بدون برفک، فن اواپراتور، المنت دیفراست و مسیر تخلیه آب نیز به مجموعه اضافه می شوند.

در طراحی سیکل تبرید یخچال، طول و قطر لوله مویین، حجم داخلی کابین، نوع عایق، مقدار شارژ مبرد، ظرفیت کمپرسور و سطح کندانسور اهمیت زیادی دارند. شارژ بیش از حد یا کمتر از حد مبرد، گرفتگی لوله مویین، خرابی لاستیک درب و کثیفی کندانسور می توانند باعث افزایش مصرف برق و کاهش سرمایش شوند.

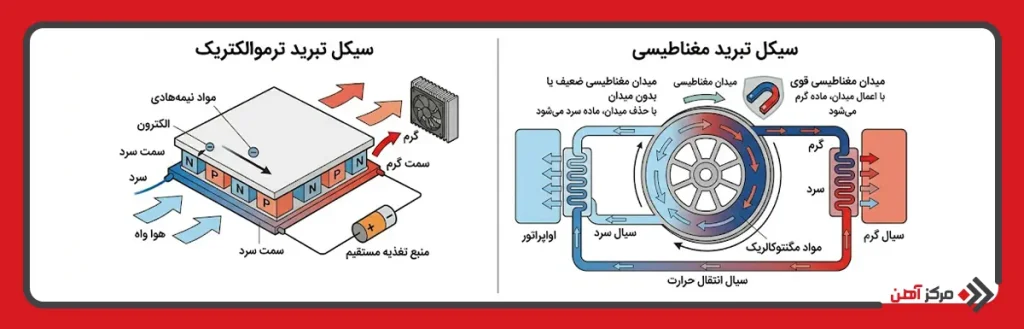

سیکل تبرید ترموالکتریک

سیکل تبرید ترموالکتریک بر پایه اثر پلتیه کار می کند و برخلاف چرخه های تراکمی و جذبی، به مبرد، کمپرسور و قطعات مکانیکی متحرک نیاز ندارد. در یک ماژول ترموالکتریک، تعداد زیادی زوج نیمه هادی نوع P و N به صورت الکتریکی سری و از نظر حرارتی موازی به یکدیگر متصل می شوند. با عبور جریان مستقیم، گرما از یک سمت ماژول جذب و به سمت دیگر منتقل می شود؛ در نتیجه یک سطح سرد و یک سطح گرم ایجاد می گردد.

سمت سرد ماژول برای جذب گرما از فضای مورد نظر و سمت گرم برای دفع آن به محیط استفاده می شود. دفع مناسب حرارت از سطح گرم اهمیت زیادی دارد؛ زیرا با افزایش دمای این بخش، اختلاف دمای قابل دستیابی و ظرفیت سرمایشی ماژول کاهش می یابد. به همین دلیل معمولا از هیت سینک، فن یا مدار آب خنک برای کنترل دمای سمت گرم استفاده می شود.

با تغییر جهت جریان برق می توان جهت انتقال حرارت را معکوس کرد؛ بنابراین یک ماژول ترموالکتریک می تواند هم برای سرمایش و هم برای گرمایش استفاده شود. کنترل دقیق دما، ابعاد کوچک، عملکرد بدون صدا، نبود لرزش و عدم استفاده از مبردهای شیمیایی از مزایای این سیستم هستند.

محدودیت اصلی سرمایش ترموالکتریک، ضریب عملکرد پایین در بارهای بزرگ و اختلاف دمای زیاد است. هرچه اختلاف دمای دو سمت ماژول افزایش یابد، توان سرمایشی موثر کاهش پیدا می کند و مصرف برق بیشتر می شود. از این فناوری بیشتر در خنک کاری تجهیزات الکترونیکی، محفظه های کوچک، تجهیزات پزشکی، دستگاه های آزمایشگاهی و یخچال های قابل حمل استفاده می شود.

سیکل تبرید مغناطیسی

سیکل تبرید مغناطیسی بر اساس اثر مگنتوکالریک یا مغناطوگرمایی عمل می کند. در این پدیده، برخی مواد مغناطیسی هنگام قرار گرفتن در میدان مغناطیسی گرم و هنگام خارج شدن از میدان سرد می شوند. علت این تغییر دما، تغییر نظم گشتاورهای مغناطیسی و آنتروپی ماده است. در شرایط تقریبا آدیاباتیک، اعمال میدان مغناطیسی باعث منظم شدن بخش های مغناطیسی و افزایش دمای ماده می شود؛ در حالی که کاهش میدان، بی نظمی مغناطیسی را افزایش داده و دمای ماده را پایین می آورد.

در یک سیستم تبرید مغناطیسی، ماده مگنتوکالریک در معرض میدان مغناطیسی متغیر قرار می گیرد. ابتدا با اعمال میدان، ماده گرم می شود و گرمای آن به وسیله یک سیال واسط به محیط دفع می گردد. سپس میدان مغناطیسی کاهش پیدا می کند و ماده به دمایی پایین تر از دمای اولیه می رسد. در این مرحله، ماده گرمای بار سرمایشی را جذب می کند. تکرار این مراحل، امکان تولید سرمایش پیوسته را فراهم می سازد.

در بسیاری از نمونه های پیشرفته از ساختار باززای مغناطیسی فعال یا AMR استفاده می شود. در این سیستم، ماده مگنتوکالریک علاوه بر تولید اثر سرمایشی، نقش بستر باززای حرارتی را نیز دارد و سیال انتقال حرارت به صورت رفت و برگشتی از میان آن عبور می کند. هماهنگی میان تغییر میدان مغناطیسی و حرکت سیال برای دستیابی به راندمان مناسب ضروری است.

حذف مبردهای گازی، کاهش صدای ناشی از کمپرسور و امکان دستیابی به راندمان مناسب در شرایط طراحی شده از مزایای بالقوه این فناوری هستند. با این حال، هزینه مواد مغناطیسی، نیاز به میدان مغناطیسی قوی، پیچیدگی طراحی مبدل و کنترل سیال، وزن تجهیزات و محدودیت ظرفیت از موانع توسعه گسترده آن محسوب می شوند. تبرید مغناطیسی هنوز بیشتر در مرحله توسعه و کاربردهای تخصصی قرار دارد و استفاده تجاری فراگیر آن نسبت به سیستم تراکمی محدودتر است.

نوع سیکل تبرید	مکانیزم اصلی	منبع انرژی غالب	اجزای شاخص	مهم ترین مزیت	مهم ترین محدودیت	کاربردهای رایج
سیکل تبرید تراکمی	فشرده سازی و انبساط مبرد	برق	کمپرسور، کندانسور، شیر انبساط و اواپراتور	ظرفیت و راندمان مناسب	مصرف برق و استهلاک کمپرسور	چیلر، کولر گازی، سردخانه و یخچال
سیکل تبرید جذبی	جذب و جداسازی حرارتی مبرد	بخار، آب داغ، گاز یا حرارت اتلافی	ژنراتور، ابزوربر، پمپ، کندانسور و اواپراتور	مصرف برق کم و استفاده از حرارت بازیافتی	ابعاد بزرگ و ضریب عملکرد پایین تر	هتل، بیمارستان، نیروگاه و صنایع
سیکل تبرید یخچال	سیکل تراکمی کوچک و کنترل شده	برق	کمپرسور هرمتیک، کندانسور، لوله مویین و اواپراتور	ساختار ساده و مناسب مصارف خانگی	ظرفیت محدود و حساسیت به شارژ مبرد	یخچال، فریزر و آب سردکن
سیکل تبرید ترموالکتریک	اثر پلتیه در نیمه هادی ها	برق مستقیم	ماژول P و N، هیت سینک و فن	بدون مبرد و قطعات متحرک	راندمان پایین در ظرفیت بالا	تجهیزات الکترونیکی، پزشکی و یخچال قابل حمل
سیکل تبرید مغناطیسی	اثر مگنتوکالریک	برق برای میدان مغناطیسی و پمپ	ماده مغناطیسی، آهنربا، باززا و سیال انتقال حرارت	حذف مبرد گازی و صدای کم	هزینه و پیچیدگی فنی بالا	تجهیزات تحقیقاتی و سامانه های تخصصی

انتخاب بهترین نوع چرخه تنها بر اساس ظرفیت سرمایشی انجام نمی شود و باید منبع انرژی در دسترس، محدوده دمای کار، ساعات بهره برداری، هزینه نگهداری و شرایط محیطی نیز بررسی شوند. در پروژه های ساختمانی و صنعتی متداول، سیستم تراکمی معمولا انعطاف پذیری بیشتری دارد؛ اما در مجموعه هایی که بخار یا حرارت اتلافی در اختیار است، سیکل جذبی می تواند انتخاب اقتصادی تری باشد.

بررسی نمودار سیکل تبرید و محاسبه بار حرارتی پیش از انتخاب تجهیزات ضروری است؛ زیرا تنها با تحلیل فشار، دما، آنتالپی و ضریب عملکرد می توان ظرفیت واقعی اجزا را تعیین کرد. در نهایت، هماهنگی میان منبع انرژی، مبرد، مبدل های حرارتی و سیستم کنترل، عامل اصلی دستیابی به عملکرد پایدار و مصرف انرژی مناسب است.

کاربردهای سیکل تبرید

سیکل تبرید در هر سامانه ای به کار می رود که هدف آن کاهش دما، کنترل رطوبت یا انتقال گرما از یک محیط به محیط دیگر باشد. ظرفیت، نوع مبرد، اجزای مدار و شرایط کاری این چرخه بر اساس کاربرد سیستم تغییر می کند؛ به همین دلیل سیکل مورد استفاده در یک چیلر بزرگ صنعتی با سیکل یک یخچال خانگی از نظر ابعاد، تجهیزات کنترلی و ظرفیت سرمایشی متفاوت است.

چیلرها

چیلر یکی از مهم ترین تجهیزات مبتنی بر سیکل تبرید است که برای کاهش دمای آب یا سیال واسط استفاده می شود. در چیلر تراکمی، مبرد با گردش میان کمپرسور، کندانسور، شیر انبساط و اواپراتور، گرمای آب را در اواپراتور جذب می کند. آب سرد تولیدشده سپس به فن کویل ها، هواسازها یا تجهیزات صنعتی انتقال می یابد و پس از جذب گرمای محیط، دوباره به چیلر باز می گردد.

چیلرها در ساختمان های اداری، تجاری، بیمارستان ها، هتل ها، مراکز خرید، کارخانه ها و خطوط تولید کاربرد دارند. در کاربردهای صنعتی، آب سرد ممکن است برای کنترل دمای دستگاه های تزریق پلاستیک، تجهیزات لیزر، فرایندهای شیمیایی یا ماشین آلات تولید استفاده شود. انتخاب ظرفیت چیلر باید بر اساس بار سرمایشی، دمای آب رفت و برگشت، شرایط محیطی و ساعات کار دستگاه انجام شود تا سیکل تبرید با کمترین مصرف انرژی و بیشترین پایداری فعالیت کند.

سیستم های تهویه مطبوع

در سیستم های تهویه مطبوع، سیکل تبرید وظیفه کاهش دمای هوا و کنترل رطوبت فضای داخلی را بر عهده دارد. در تجهیزاتی مانند کولر گازی، اسپلیت، روفتاپ پکیج، سیستم VRF و داکت اسپلیت، مبرد در اواپراتور گرمای هوای داخل ساختمان را جذب می کند. فن داخلی نیز هوا را از روی سطح سرد اواپراتور عبور داده و پس از کاهش دما، آن را دوباره در فضای مورد نظر توزیع می کند.

هنگامی که دمای سطح اواپراتور از نقطه شبنم هوا پایین تر باشد، بخشی از بخار آب موجود در هوا روی کویل تقطیر می شود. بنابراین، سیکل تبرید علاوه بر کاهش دما، رطوبت هوا را نیز کنترل می کند. عملکرد مناسب این چرخه در سیستم تهویه مطبوع به عواملی مانند ظرفیت کمپرسور، جریان هوای عبوری از کویل، تمیزی فیلترها، میزان مبرد و تنظیم ترموستات وابسته است. طراحی نادرست یا کمبود مبرد می تواند باعث کاهش سرمایش، یخ زدگی اواپراتور و افزایش مصرف برق شود.

سردخانه ها

سردخانه ها برای نگهداری طولانی مدت مواد غذایی، محصولات کشاورزی، داروها، واکسن ها و مواد حساس به دما از سیکل تبرید استفاده می کنند. اواپراتور نصب شده در فضای سردخانه، گرمای هوای داخل را جذب کرده و کمپرسور مبرد را برای دفع این گرما در کندانسور به گردش درمی آورد. بر اساس دمای مورد نیاز، سردخانه ها به انواع بالای صفر، زیر صفر و انجماد سریع تقسیم می شوند.

در سردخانه های بالای صفر، دما معمولا برای حفظ تازگی میوه، سبزیجات، لبنیات و داروها تنظیم می شود. سردخانه های زیر صفر برای نگهداری مواد منجمد و تونل های انجماد برای کاهش سریع دمای محصولات کاربرد دارند. در طراحی سیکل تبرید سردخانه باید بار ناشی از ورود محصول، باز شدن درها، نفوذ هوای گرم، روشنایی، حضور افراد و انتقال حرارت از دیوارها محاسبه شود. همچنین کنترل دیفراست، فشار مکش، دمای تخلیه کمپرسور و گردش یکنواخت هوا برای جلوگیری از نوسان دما اهمیت زیادی دارد.

یخچال های صنعتی و خانگی

یخچال های خانگی با استفاده از یک سیکل تبرید تراکمی کوچک، گرمای داخل کابین را جذب و به هوای محیط منتقل می کنند. کمپرسور هرمتیک، کندانسور هواخنک، فیلتر درایر، لوله مویین و اواپراتور اجزای اصلی این سیستم هستند. ترموستات یا برد الکترونیکی نیز دمای داخل یخچال را اندازه گیری کرده و زمان روشن و خاموش شدن کمپرسور را کنترل می کند.

یخچال های صنعتی از نظر ظرفیت، ابعاد و تجهیزات کنترلی پیشرفته تر هستند و در فروشگاه ها، رستوران ها، آزمایشگاه ها، صنایع غذایی و مراکز درمانی استفاده می شوند. این تجهیزات ممکن است دارای چند اواپراتور، کمپرسورهای موازی، سیستم کنترل فشار، شیر انبساط الکترونیکی و مدار دیفراست باشند. در هر دو نوع خانگی و صنعتی، سلامت عایق، مقدار صحیح شارژ مبرد، تمیزی کندانسور و عملکرد مناسب لاستیک درها تاثیر مستقیمی بر راندمان سیکل تبرید و مصرف انرژی دارد.
