آموزش اصولی تنظیم اکسپنشن ولو

اکسپنشن ولو یکی از مهم ترین قطعات در سیستم های تبرید و تهویه محسوب می شود که وظیفه کنترل جریان مبرد و تنظیم میزان ورود آن به اواپراتور را بر عهده دارد. عملکرد صحیح این قطعه تاثیر مستقیمی بر راندمان سرمایشی، مصرف انرژی و سلامت کمپرسور دارد؛ به همین دلیل آشنایی با آموزش اصولی تنظیم اکسپنشن ولو برای تکنسین ها و فعالان حوزه تاسیسات اهمیت زیادی دارد. شناخت دقیق عملکرد این تجهیز، پیش نیاز درک صحیح از نحوه تنظیم اکسپنشن ولو و جلوگیری از بروز مشکلاتی مانند یخ زدگی، افت سرمایش یا برگشت مایع به کمپرسور است.

تنظیم دقیق اکسپنشن ولو تنها به چرخاندن پیچ تنظیم محدود نمی شود و نیازمند بررسی شرایط کاری سیستم، فشار و دمای مدار و وضعیت سایر تجهیزات است. در بسیاری از پروژه های برودتی، حتی عواملی مانند کیفیت تجهیزات، هزینه اجرا و به صورت غیرمستقیم قیمت آهن نیز می توانند بر طراحی و انتخاب اجزای سیستم اثرگذار باشند. اگر می خواهید با اصول فنی تنظیم، نحوه تنظیم سوپرهیت و جزئیات عملکرد این قطعه بیشتر آشنا شوید، ادامه مقاله را از دست ندهید.

روش تنظیم اکسپنشن ولو

روش تنظیم اکسپنشن ولو یکی از مهم ترین مراحل در بهینه سازی عملکرد سیستم تبرید محسوب می شود؛ زیرا این قطعه وظیفه کنترل میزان ورود مبرد به اواپراتور را بر عهده دارد. در بررسی نحوه تنظیم اکسپنشن ولو باید ابتدا سیستم در شرایط کاری پایدار قرار گیرد تا فشار و دمای واقعی مدار قابل اندازه گیری باشد. پیش از هر اقدامی نیز لازم است سلامت تجهیزات جانبی، مسیر جریان مبرد و اتصالات گازی بررسی شود؛ زیرا نشتی یا اختلال در مدار می تواند نتیجه تنظیم را با خطا همراه کند. همچنین آشنایی با روش نصب اکسپنشن ولو اهمیت زیادی دارد؛ چون نصب نادرست بالب حسگر یا محل نامناسب ولو باعث تنظیم اشتباه و افت راندمان سیستم خواهد شد.

در مراحل تنظیم اکسپنشن ولو ابتدا فشار مکش و دمای خط خروجی اواپراتور اندازه گیری می شود تا مقدار سوپرهیت به دست آید. سپس نحوه تنظیم سوپرهیت اکسپنشن ولو بر اساس مشخصات سازنده و شرایط عملکرد سیستم انجام می شود. در اغلب ولوهای ترموستاتیکی، پیچ تنظیم برای کنترل سوپرهیت استفاده می شود؛ به طوری که افزایش سوپرهیت معمولا با چرخاندن پیچ در جهت عقربه ساعت و کاهش آن با چرخش در خلاف جهت انجام می گیرد. البته نحوه تنظیم پیچ اکسپنشن ولو باید به صورت تدریجی و با چرخش های محدود انجام شود تا از واکنش شدید سیستم و خطای تنظیم جلوگیری شود.

پس از هر مرحله تنظیم، باید چند دقیقه برای پایدار شدن سیکل تبرید صبر کرد و مجددا فشار، دما و عملکرد اواپراتور بررسی شود. در نحوه تنظیم اکسپنشن ولو هدف رسیدن به سوپرهیت استاندارد است؛ به گونه ای که اواپراتور تغذیه کافی داشته باشد اما مبرد مایع وارد کمپرسور نشود. اگر بعد از تنظیم همچنان یخ زدگی، کاهش سرمایش یا نوسان فشار مشاهده شود، لازم است علاوه بر بازبینی تنظیمات، عملکرد ولو، میزان شارژ مبرد و شرایط کلی سیستم دوباره ارزیابی گردد.

نحوه تنظیم اکسپنشن ولو مرحله‌ به‌ مرحله

اکسپنشن ولو یکی از مهم ترین اجزای سیستم تبرید است که وظیفه کنترل ورود مبرد به اواپراتور و حفظ تعادل فشار و دما را بر عهده دارد. اگر این قطعه به درستی تنظیم نشود، راندمان سرمایشی کاهش پیدا کرده و احتمال آسیب به کمپرسور افزایش می یابد. به همین دلیل شناخت مراحل تنظیم اکسپنشن ولو و اجرای دقیق آن اهمیت زیادی دارد. در ادامه، نحوه تنظیم اکسپنشن ولو به صورت مرحله به مرحله همراه با توضیح نحوه تنظیم سوپرهیت اکسپنشن ولو و نحوه تنظیم پیچ اکسپنشن ولو بررسی می شود.

مرحله اول: پایدار کردن شرایط کاری سیستم
اولین مرحله در مراحل تنظیم اکسپنشن ولو، روشن کردن سیستم و قرار دادن آن در شرایط کاری پایدار است. پس از راه اندازی، باید چند دقیقه زمان داده شود تا فشار و دمای مدار به حالت ثابت برسند. انجام تنظیمات در شرایط ناپایدار باعث خطا در اندازه گیری و تصمیم گیری اشتباه خواهد شد. همچنین در این بخش لازم است سلامت کمپرسور، فیلتر درایر و عملکرد کلی مدار بررسی شود.

مرحله دوم: اندازه گیری فشار و دمای مدار
در این مرحله برای اجرای صحیح نحوه تنظیم اکسپنشن ولو، فشار مکش با گیج و دمای لوله خروجی اواپراتور با دماسنج اندازه گیری می شود. این داده ها مبنای محاسبه سوپرهیت هستند و بدون آنها امکان تنظیم دقیق وجود ندارد. اندازه گیری باید در نقطه مناسب و با ابزار دقیق انجام شود تا نتیجه واقعی از عملکرد مدار به دست آید.

مرحله سوم: محاسبه سوپرهیت و بررسی عملکرد ولو
مهم ترین بخش در نحوه تنظیم سوپرهیت اکسپنشن ولو، محاسبه اختلاف بین دمای واقعی خط مکش و دمای اشباع مبرد است. اگر سوپرهیت بیش از مقدار استاندارد باشد، یعنی مبرد کمی وارد اواپراتور می شود و سرمایش کاهش پیدا می کند. در مقابل، سوپرهیت پایین نشان می دهد احتمال ورود مبرد مایع به کمپرسور وجود دارد که برای سیستم خطرناک است.

مرحله چهارم: تنظیم پیچ اکسپنشن ولو
پس از مشخص شدن وضعیت سوپرهیت، نوبت به نحوه تنظیم پیچ اکسپنشن ولو می رسد. در اغلب مدل های ترموستاتیکی، چرخاندن پیچ در جهت عقربه های ساعت باعث افزایش سوپرهیت و کاهش جریان مبرد می شود، در حالی که چرخش خلاف جهت عقربه های ساعت سوپرهیت را کاهش داده و جریان مبرد را بیشتر می کند. تغییرات باید بسیار محدود و تدریجی باشد تا سیستم فرصت واکنش و پایدار شدن داشته باشد.

مرحله پنجم: ارزیابی نهایی و کنترل عملکرد سیستم
آخرین بخش از مراحل تنظیم اکسپنشن ولو مربوط به بررسی نتیجه تنظیم است. پس از هر تغییر باید چند دقیقه صبر کرد و دوباره فشار، دما و عملکرد اواپراتور ارزیابی شود. اگر سرمایش پایدار، فشارها متعادل و نشانه هایی مانند یخ زدگی یا صدای غیر عادی مشاهده نشود، تنظیم در وضعیت مطلوب قرار گرفته است. این مرحله نشان می دهد نحوه تنظیم اکسپنشن ولو به درستی انجام شده و سیستم با حداکثر راندمان کار می کند.

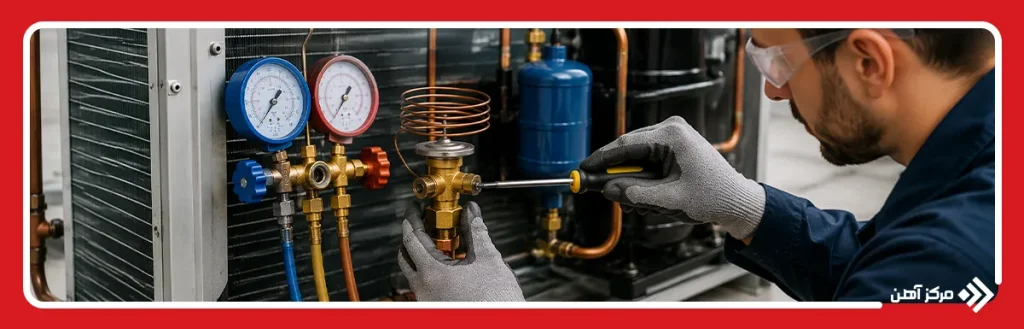

مراحل تنظیم صحیح اکسپنشن ولو

تنظیم صحیح اکسپنشن ولو فقط به چرخاندن پیچ تنظیم محدود نمی شود، بلکه باید بر اساس شرایط واقعی سیستم، ظرفیت برودتی، نوع مبرد و رفتار اواپراتور انجام شود. هدف از این کار، رسیدن به تغذیه متعادل اواپراتور است؛ یعنی نه مبرد کمتر از نیاز وارد مدار شود و نه مقدار آن آن قدر زیاد باشد که به کمپرسور آسیب بزند. به همین دلیل در مراحل تنظیم صحیح اکسپنشن ولو، دقت در بررسی اولیه و کنترل نتیجه نهایی اهمیت زیادی دارد.

مرحله اول: بررسی شرایط اولیه سیستم
قبل از هر نوع تنظیم، باید مطمئن شوید سیستم از نظر شارژ مبرد، تمیزی کندانسور، سلامت فن ها و نبود گرفتگی در فیلتر درایر وضعیت مناسبی دارد. اگر مدار تبرید دچار نشتی، کمبود گاز یا گرفتگی باشد، تنظیم اکسپنشن ولو نتیجه دقیقی نخواهد داشت. در واقع تنظیم صحیح زمانی معنا دارد که مشکل اصلی سیستم از جای دیگری نباشد.

مرحله دوم: کنترل محل نصب بالب حسگر
یکی از نکات مهم در تنظیم صحیح اکسپنشن ولو، بررسی محل قرارگیری بالب حسگر روی لوله مکش است. بالب باید اتصال کامل با لوله داشته باشد و در محل مناسبی نصب شود تا دمای واقعی خروجی اواپراتور را تشخیص دهد. نصب شل، محل اشتباه یا عایق نبودن بالب باعث می شود ولو فرمان نادرست دریافت کند و تنظیم نهایی دقیق نباشد.

مرحله سوم: توجه به نوع مبرد و ظرفیت سیستم
مقدار سوپرهیت مناسب برای همه سیستم ها یکسان نیست و به نوع مبرد، ظرفیت اواپراتور و شرایط کاری دستگاه بستگی دارد. بنابراین پیش از تغییر تنظیمات، باید اطلاعات فنی دستگاه یا توصیه سازنده بررسی شود. تنظیم صحیح اکسپنشن ولو زمانی انجام می شود که مقدار هدف بر اساس مشخصات همان سیستم انتخاب شده باشد، نه بر اساس یک عدد ثابت برای همه دستگاه ها.

مرحله چهارم: اعمال تغییرات محدود و کنترل شده
در زمان تنظیم، پیچ اکسپنشن ولو نباید به مقدار زیاد یا پشت سر هم چرخانده شود. تغییرات باید کم، مرحله ای و همراه با فاصله زمانی انجام شوند تا سیستم فرصت واکنش نشان دادن داشته باشد. چرخاندن زیاد پیچ می تواند باعث نوسان فشار، تغییر ناگهانی دمای اواپراتور و اشتباه در تشخیص وضعیت واقعی سیستم شود.

مرحله پنجم: مقایسه نتیجه با رفتار واقعی سیستم
بعد از تنظیم، فقط عدد فشار یا دما کافی نیست و باید رفتار واقعی سیستم هم بررسی شود. یکنواخت بودن سرمایش، نبود برفک غیر عادی روی اواپراتور، کارکرد آرام کمپرسور و ثابت ماندن فشار مکش از نشانه های تنظیم صحیح هستند. اگر اعداد ظاهرا مناسب باشند اما سیستم همچنان ناپایدار کار کند، باید تنظیمات و شرایط جانبی دوباره بررسی شوند.

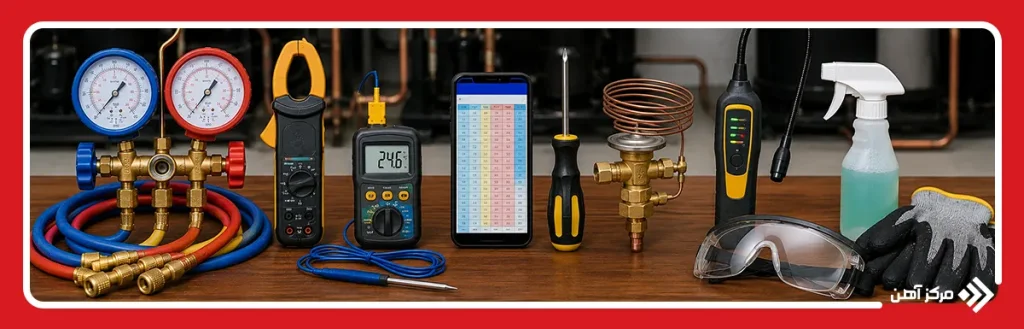

ابزارهای مورد نیاز برای تنظیم اکسپنشن ولو

تنظیم اکسپنشن ولو بدون استفاده از ابزارهای مناسب، دقت لازم را نخواهد داشت و می تواند باعث خطا در محاسبه سوپرهیت و عملکرد نادرست سیستم تبرید شود. هر ابزار نقش مشخصی در بررسی فشار، دما و شرایط واقعی مدار دارد و استفاده صحیح از آنها به تنظیم دقیق تر و کاهش احتمال آسیب به تجهیزات کمک می کند. در ادامه مهم ترین ابزارهای مورد نیاز برای تنظیم اکسپنشن ولو معرفی می شوند.

گیج فشار یا مانیفولد تبرید
گیج فشار یکی از اصلی ترین ابزارها برای تنظیم اکسپنشن ولو است که فشار سمت مکش و دهش سیستم را اندازه گیری می کند. این اطلاعات برای تحلیل عملکرد مدار و محاسبه سوپرهیت ضروری هستند و بدون آنها امکان تنظیم دقیق وجود ندارد.

دماسنج کلمپی یا ترمومتر دیجیتال
برای اندازه گیری دمای لوله خروجی اواپراتور از دماسنج کلمپی یا ترمومتر دیجیتال استفاده می شود. این ابزار باید دمای واقعی خط مکش را با دقت ثبت کند تا اختلاف دما و وضعیت عملکرد اکسپنشن ولو به درستی مشخص شود.

جدول فشار و دمای مبرد یا اپلیکیشن PT Chart
یکی دیگر از ابزارهای مهم، جدول فشار و دمای مبرد است که فشار اندازه گیری شده را به دمای اشباع تبدیل می کند. امروزه بسیاری از تکنسین ها از نرم افزارها و اپلیکیشن های PT Chart برای افزایش سرعت و دقت محاسبات استفاده می کنند.

پیچ گوشتی یا ابزار تنظیم ولو
برای تغییر تنظیمات و چرخاندن پیچ اکسپنشن ولو به پیچ گوشتی مناسب یا ابزار اختصاصی سازنده نیاز است. استفاده از ابزار نامناسب ممکن است به پیچ تنظیم آسیب بزند یا دقت اعمال تغییرات را کاهش دهد.

نشتی یاب یا محلول تست نشتی
در برخی موارد پیش از تنظیم لازم است از نبود نشتی در مدار اطمینان حاصل شود. نشتی یاب الکترونیکی یا محلول کف ساز کمک می کند محل خروج مبرد شناسایی شود؛ زیرا وجود نشتی می تواند باعث تنظیم اشتباه و کاهش راندمان سیستم شود.

تجهیزات ایمنی فردی
دستکش، عینک ایمنی و تجهیزات محافظتی نیز جزو ابزارهای ضروری محسوب می شوند. کار با مبرد و بخش های تحت فشار سیستم تبرید بدون رعایت نکات ایمنی می تواند خطر آسیب پوستی، سوختگی سرمایی یا صدمه به چشم را به همراه داشته باشد.

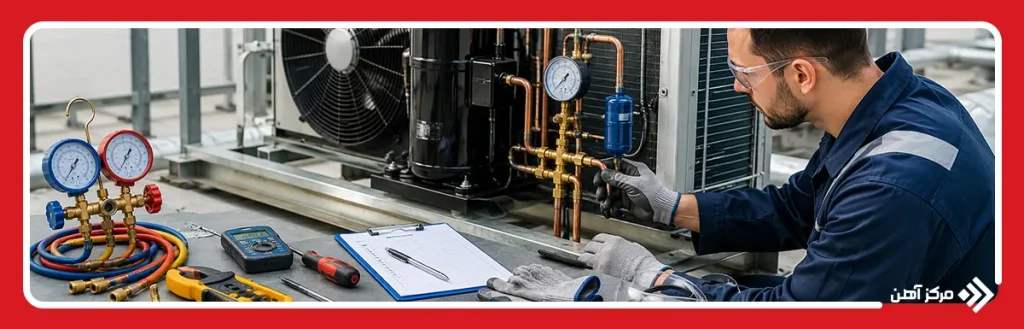

نکات مهم قبل از تنظیم اکسپنشن ولو

پیش از انجام هرگونه تنظیم، باید شرایط سیستم تبرید به دقت بررسی شود تا نتیجه نهایی دقیق و قابل اعتماد باشد. بسیاری از خطاهایی که هنگام نحوه تنظیم اکسپنشن ولو رخ می دهند، به دلیل نادیده گرفتن بررسی های اولیه و آماده نبودن سیستم هستند. همچنین توجه به روش نصب اکسپنشن ولو، بررسی نحوه تنظیم سوپرهیت اکسپنشن ولو و آشنایی با نحوه تنظیم پیچ اکسپنشن ولو نقش مهمی در اجرای صحیح مراحل تنظیم اکسپنشن ولو دارد. پیش از شروع تنظیم، نکات زیر باید مورد توجه قرار گیرند:

• اطمینان از پایدار بودن شرایط کاری سیستم تبرید
• بررسی میزان شارژ مبرد و نبود کمبود یا اضافه شارژ
• کنترل سلامت کمپرسور و عملکرد صحیح آن
• بررسی تمیزی کندانسور و اواپراتور
• اطمینان از باز بودن مسیر جریان مبرد و نبود گرفتگی
• کنترل وضعیت فیلتر درایر و شیرهای سرویس
• بررسی نشتی در اتصالات و مدار تبرید
• کنترل صحیح بودن روش نصب اکسپنشن ولو و محل قرارگیری آن
• اطمینان از نصب درست بالب حسگر روی لوله مکش
• بررسی عایق بودن بالب و تماس کامل آن با لوله
• آماده بودن گیج فشار، دماسنج و ابزار اندازه گیری
• آشنایی اولیه با نحوه تنظیم پیچ اکسپنشن ولو پیش از اعمال تغییرات
• مشخص بودن مقدار هدف در نحوه تنظیم سوپرهیت اکسپنشن ولو
• خودداری از تنظیم ولو در زمان نوسان شدید بار سرمایشی
• بررسی دفترچه فنی یا دستورالعمل سازنده سیستم
• رعایت کامل نکات ایمنی و استفاده از تجهیزات محافظتی
• انجام تنظیمات به صورت تدریجی و مطابق مراحل تنظیم اکسپنشن ولو

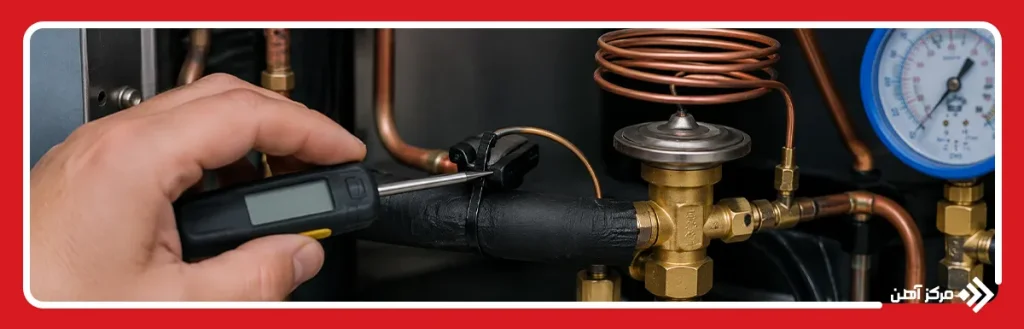

خطاهای رایج هنگام تنظیم اکسپنشن ولو

بسیاری از مشکلاتی که پس از تنظیم اکسپنشن ولو مشاهده می شوند، همیشه ناشی از خرابی خود ولو نیستند؛ بلکه به دلیل اشتباه در فرآیند تنظیم ایجاد می شوند. یکی از رایج ترین خطاها، انجام تنظیم روی سیستمی است که هنوز در شرایط پایدار قرار نگرفته یا دچار مشکل فنی مانند کمبود مبرد، گرفتگی فیلتر درایر یا عملکرد نامناسب کندانسور است. در چنین شرایطی، حتی اگر تنظیم انجام شود، نتیجه واقعی و قابل اعتمادی به دست نخواهد آمد.

خطاهای مربوط به اندازه گیری و تغییرات تنظیم
در روش تنظیم اکسپنشن ولو، اندازه گیری نادرست فشار و دما یکی از اشتباهات مهم محسوب می شود. استفاده از ابزار غیر دقیق یا نصب اشتباه دماسنج روی لوله مکش می تواند محاسبه سوپرهیت را با خطا همراه کند. علاوه بر این، برخی افراد پیچ تنظیم را بیش از حد یا به صورت پشت سر هم می چرخانند و بدون صبر برای واکنش سیستم، دوباره تنظیمات را تغییر می دهند؛ موضوعی که باعث نوسان فشار و عملکرد ناپایدار مدار تبرید می شود.

خطاهای مرتبط با تشخیص و تفسیر عملکرد سیستم
یکی دیگر از اشتباهات رایج در تنظیم اکسپنشن ولو، قضاوت عجولانه درباره عملکرد سیستم است. بعضی تکنسین ها هر افت سرمایش یا یخ زدگی را مستقیما به ولو نسبت می دهند، در حالی که ممکن است مشکل از شارژ مبرد، خرابی فن یا محل نامناسب نصب بالب حسگر باشد. در روش تنظیم اکسپنشن ولو باید نتیجه تنظیم علاوه بر اعداد فشار و دما، با رفتار واقعی سیستم نیز ارزیابی شود تا تصمیم نهایی بر پایه اطلاعات دقیق انجام گیرد.

تست عملکرد بعد از تنظیم اکسپنشن ولو

پس از پایان تنظیم اکسپنشن ولو، تست عملکرد سیستم اهمیت زیادی دارد؛ زیرا تنها با چرخاندن پیچ تنظیم نمی توان از صحت عملکرد ولو مطمئن شد. در اولین مرحله تست، باید سیستم مدتی در شرایط کاری عادی فعالیت کند تا فشار و دمای مدار به حالت پایدار برسند. سپس فشار مکش، دمای خط خروجی اواپراتور و مقدار سوپرهیت دوباره اندازه گیری می شوند تا مشخص شود تنظیم انجام شده با شرایط واقعی سیستم هماهنگی دارد یا خیر.

در ادامه تست، رفتار عملی سیستم تبرید باید به دقت بررسی شود. سرمایش یکنواخت، نبود یخ زدگی غیر عادی روی اواپراتور، کاهش نوسانات فشار و عملکرد روان کمپرسور از نشانه های مثبت محسوب می شوند. همچنین باید به صداهای غیر معمول، تغییرات ناگهانی دما یا نشانه های برگشت مبرد مایع توجه کرد؛ زیرا این موارد می توانند نشان دهند که ولو هنوز به تنظیم دقیق تری نیاز دارد یا مشکل از بخش دیگری در مدار تبرید است.

نهایتا تست عملکرد بعد از تنظیم اکسپنشن ولو مرحله ای تکمیلی و ضروری در فرآیند تنظیم است. اگر فشارها پایدار، سوپرهیت در محدوده مناسب و عملکرد سرمایشی سیستم بدون اختلال باشد، می توان نتیجه گرفت تنظیم با موفقیت انجام شده است. در غیر این صورت، لازم است شرایط مدار، میزان شارژ مبرد و وضعیت خود اکسپنشن ولو دوباره بررسی شوند تا سیستم با حداکثر راندمان کار کند.
