اتصالات ساکت ولد چیست و چه کاربردی دارد؟

اتصالات ساکت ولد یکی از پرکاربردترین انواع اتصالات لوله در سیستم های پایپینگ صنعتی هستند که برای ایجاد اتصال ایمن، مقاوم و آب بندی شده میان لوله و فیتینگ مورد استفاده قرار می گیرند. این اتصالات به دلیل استحکام بالا و عملکرد مناسب در خطوط دارای فشار و دمای زیاد، در صنایع نفت، گاز، پتروشیمی، نیروگاهی و تاسیساتی جایگاه مهمی دارند. طراحی خاص این نوع اتصال باعث می شود فرآیند نصب و جوشکاری با دقت بیشتری انجام شود و احتمال نشتی در سیستم کاهش پیدا کند. به همین دلیل بسیاری از پروژه های صنعتی برای خطوط حساس از اتصالات ساکت ولد استفاده می کنند.

اهمیت شناخت این نوع اتصال تنها به نحوه نصب آن محدود نمی شود؛ بلکه انتخاب صحیح فیتینگ، کلاس فشاری و روش اجرای جوش نیز در عملکرد نهایی تاثیر مستقیم دارد. همان طور که هنگام انتخاب متریال و بررسی قیمت آهن مشخصات فنی و شرایط کاری اهمیت زیادی پیدا می کند، در انتخاب اتصالات نیز باید عواملی مانند فشار کاری، جنس لوله و شرایط فرآیندی مورد توجه قرار گیرد. اگر می خواهید بدانید اتصال ساکت ولد چیست، چگونه اجرا می شود و چه کاربردهایی در صنایع مختلف دارد، ادامه این مقاله را دنبال کنید.

اتصال ساکت ولد چیست؟

اتصال ساکت ولد نوعی اتصال جوشی در سیستم های لوله کشی است که در آن انتهای لوله داخل یک فضای فرورفته یا نشیمنگاه مخصوص در فیتینگ قرار می گیرد و سپس عملیات جوشکاری روی ناحیه بیرونی اتصال انجام می شود. این طراحی باعث ایجاد یک اتصال مکانیکی و جوشی همزمان می شود که از نظر استحکام و آب بندی عملکرد قابل توجهی دارد. به دلیل همین ویژگی ها، این نوع اتصال معمولا در خطوط با قطر پایین و فشار بالا استفاده می شود.

در ساختار این اتصال، فیتینگ دارای یک حفره یا سوکت داخلی است که لوله تا عمق مشخصی داخل آن قرار می گیرد. پس از قرارگیری صحیح لوله، جوش گوشه ای یا Fillet Weld در اطراف محل اتصال اجرا می شود. این مکانیزم علاوه بر تسهیل هم راستاسازی لوله و فیتینگ، باعث می شود اتصال نهایی استحکام بالایی در برابر فشار و لرزش داشته باشد. به همین دلیل اتصالات فشار قوی ساکت ولد در بسیاری از واحدهای فرآیندی مورد استفاده قرار می گیرند.

از دید مهندسی پایپینگ، مزیت اصلی این نوع اتصال در ایجاد مسیر جریان نسبتا یکنواخت و کاهش احتمال نشتی است. البته استفاده از آن محدودیت هایی نیز دارد و معمولا برای لوله های با قطر کمتر از 2 اینچ توصیه می شود. در بسیاری از پروژه ها، انتخاب میان اتصال رزوه ای، لب به لب یا ساکت ولد به شرایط کاری و حتی مواردی مانند جنس لوله و قیمت لوله وابسته است.

برای پاسخ به این پرسش که ساکت ولد چیست باید گفت این اتصال یک روش جوشی مطمئن برای اتصال لوله و فیتینگ است که با استفاده از نشیمنگاه داخلی و جوش محیطی، اتصال مقاوم و ایمنی ایجاد می کند. به همین علت، اتصالات ساکت ولد یکی از گزینه های اصلی در سیستم های پایپینگ صنعتی و خطوط انتقال سیالات حساس محسوب می شوند.

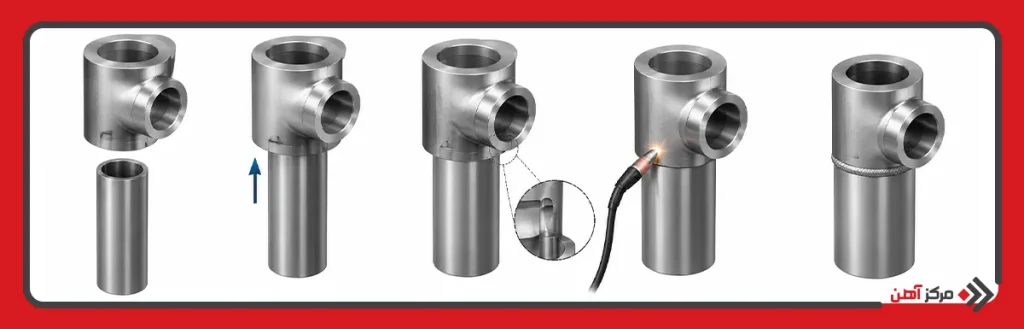

اتصال ساکت ولد چگونه انجام می شود؟

اجرای اتصال ساکت ولد بر پایه قرارگیری انتهای لوله داخل نشیمنگاه مخصوص فیتینگ و سپس انجام جوشکاری محیطی انجام می شود. در مرحله نخست، لوله با دقت برش داده و آماده سازی می شود تا سطح انتهایی آن کاملا صاف و بدون پلیسه باشد. سپس لوله تا عمق مشخص داخل سوکت قرار می گیرد؛ اما معمولا یک فاصله انبساطی کوچک میان انتهای لوله و کف سوکت در نظر گرفته می شود تا در اثر انبساط حرارتی تنش اضافی ایجاد نشود. این موضوع یکی از نکات مهم در اجرای صحیح اتصال ساکت ولد محسوب می شود.

پس از تنظیم دقیق موقعیت لوله و فیتینگ، عملیات جوشکاری روی محیط بیرونی اتصال اجرا می شود. در این مرحله معمولا از جوش گوشه ای استفاده می شود تا پیوندی مستحکم میان لوله و فیتینگ ایجاد گردد. کیفیت اجرای جوش، انتخاب الکترود مناسب و رعایت استانداردهای بازرسی اهمیت زیادی دارد؛ زیرا هرگونه نقص در ناحیه جوش می تواند عملکرد کل سیستم را تحت تاثیر قرار دهد. در میان انواع اتصالات لوله، ساکت ولد به دلیل سهولت هم راستاسازی و مقاومت مناسب، برای خطوط فشار بالا و قطر پایین انتخاب رایجی محسوب می شود.

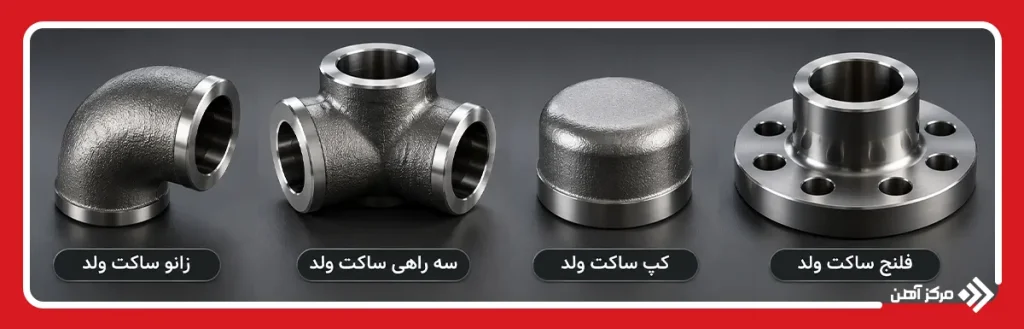

انواع اتصالات ساکت ولد

اتصالات ساکت ولد تنها به یک نوع فیتینگ محدود نمی شوند و بسته به مسیر جریان، تغییر جهت، انشعاب گیری یا مسدودسازی خط، در مدل های مختلف تولید می شوند. این تنوع باعث شده طراحان سیستم های پایپینگ بتوانند بر اساس شرایط فرآیندی، مناسب ترین اتصال را انتخاب کنند. هر نوع فیتینگ ساکت ولد ویژگی های ساختاری و کاربردهای مخصوص خود را دارد و انتخاب نادرست آن می تواند عملکرد سیستم را تحت تاثیر قرار دهد.

در بسیاری از پروژه ها، شناخت تفاوت اتصالات جوشی و دنده ای پیش از انتخاب فیتینگ اهمیت زیادی دارد. اتصالات جوشی مانند ساکت ولد معمولا استحکام، آب بندی و تحمل فشار بیشتری نسبت به مدل های رزوه ای ایجاد می کنند و به همین دلیل در خطوط حساس بیشتر مورد استفاده قرار می گیرند. در ادامه با مهم ترین انواع اتصالات ساکت ولد آشنا می شویم.

زانو ساکت ولد

زانو ساکت ولد برای تغییر مسیر جریان در خطوط لوله استفاده می شود و معمولا در زاویه های 45 و 90 درجه تولید می شود. این فیتینگ با قرارگیری لوله در نشیمنگاه داخلی و اجرای جوش محیطی، اتصال مقاومی ایجاد می کند که در برابر فشار و لرزش عملکرد مناسبی دارد.

یکی از مهم ترین مزایای زانو ساکت ولد، کاهش احتمال نشتی در نقاط تغییر مسیر است. این ویژگی باعث شده در خطوط انتقال بخار، مواد شیمیایی و سیالات تحت فشار کاربرد گسترده ای داشته باشد. همچنین طراحی فشرده آن امکان استفاده در فضاهای محدود را فراهم می کند.

در سیستم هایی که فشار و دمای کاری بالا است، استفاده از زانوهای ساکت ولد نسبت به مدل های رزوه ای ترجیح داده می شود؛ زیرا استحکام مکانیکی بالاتری ایجاد می کنند و طول عمر بیشتری دارند.

سه راهی ساکت ولد

سه راهی ساکت ولد برای ایجاد انشعاب در خطوط لوله استفاده می شود و امکان تقسیم یا ترکیب جریان را فراهم می کند. این فیتینگ معمولا در دو نوع مساوی و نامساوی تولید می شود تا متناسب با نیاز سیستم مورد استفاده قرار گیرد.

در اجرای این اتصال، هر شاخه لوله داخل سوکت مربوطه قرار گرفته و پس از تنظیم دقیق، جوشکاری انجام می شود. همین ساختار باعث ایجاد اتصال یکنواخت و مقاوم در ناحیه انشعاب می شود و احتمال نشتی را کاهش می دهد.

سه راهی ساکت ولد در خطوط ابزار دقیق، سیستم های بخار و بسیاری از شبکه های فرآیندی مورد استفاده قرار می گیرد و یکی از پرکاربردترین اتصالات فشار قوی ساکت ولد محسوب می شود.

کپ ساکت ولد

کپ ساکت ولد نوعی فیتینگ برای مسدود کردن انتهای خط لوله است. این قطعه زمانی استفاده می شود که لازم باشد بخشی از سیستم به صورت موقت یا دائم بسته شود و از خروج سیال جلوگیری گردد.

ساختار کپ شامل یک محفظه بسته با نشیمنگاه داخلی است که لوله داخل آن قرار می گیرد و سپس عملیات جوشکاری انجام می شود. این طراحی موجب آب بندی مناسب و مقاومت بالا در برابر فشار داخلی می شود.

کپ های ساکت ولد معمولا در خطوط فرآیندی، تست فشار و بخش هایی از شبکه که امکان توسعه آینده وجود دارد استفاده می شوند و نسبت به برخی روش های مسدودسازی، ایمنی بیشتری ارائه می دهند.

فلنج ساکت ولد

فلنج ساکت ولد یکی از مهم ترین فیتینگ های مورد استفاده در سیستم های لوله کشی است که برای اتصال لوله به تجهیزات، شیرآلات یا سایر بخش های سیستم استفاده می شود. در این نوع فلنج، لوله داخل بخش سوکت قرار گرفته و از بیرون جوشکاری می شود.

این نوع فلنج به دلیل هم راستاسازی مناسب و سهولت نصب، در خطوط فشار بالا کاربرد زیادی دارد. وجود جوش محیطی در کنار اتصال فلنجی، استحکام بالایی ایجاد می کند و احتمال نشتی را کاهش می دهد.

فلنج ساکت ولد معمولا در سیستم های بخار، خطوط انتقال مواد شیمیایی و واحدهای صنعتی حساس مورد استفاده قرار می گیرد و یکی از مهم ترین انواع اتصال ساکت ولد محسوب می شود.

نوع اتصال	کاربرد اصلی	مزیت مهم	محل استفاده رایج
زانو ساکت ولد	تغییر مسیر جریان	مقاومت بالا در تغییر جهت	خطوط بخار و فرآیندی
سه راهی ساکت ولد	ایجاد انشعاب	توزیع مناسب جریان	شبکه های پایپینگ
کپ ساکت ولد	مسدودسازی خط	آب بندی مناسب	تست و انتهای خطوط
فلنج ساکت ولد	اتصال تجهیزات	نصب و آب بندی قوی	صنایع نفت و گاز

هر یک از این فیتینگ ها نقش متفاوتی در سیستم پایپینگ ایفا می کنند و انتخاب آنها باید بر اساس شرایط عملیاتی، فشار کاری و نوع سیال انجام شود. شناخت دقیق انواع اتصالات ساکت ولد علاوه بر افزایش ایمنی، به بهبود عملکرد و کاهش هزینه های تعمیر و نگهداری نیز کمک می کند.

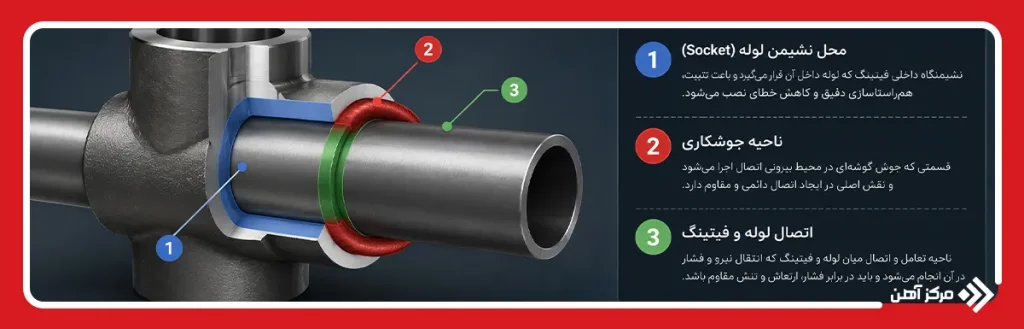

اجزای اتصال ساکت ولد

اتصال ساکت ولد از چند بخش اصلی تشکیل شده است که هر کدام نقش مهمی در استحکام، آب بندی و عملکرد نهایی اتصال دارند. طراحی این اجزا به گونه ای انجام شده که لوله و فیتینگ با دقت در کنار یکدیگر قرار بگیرند و پس از جوشکاری، اتصال مطمئن و مقاومی ایجاد شود. شناخت ساختار این اجزا برای اجرای صحیح جوش و انتخاب مناسب اتصالات ساکت ولد اهمیت زیادی دارد.

در سیستم های صنعتی، کیفیت عملکرد اتصال ساکت ولد تنها به نوع فیتینگ وابسته نیست؛ بلکه نحوه طراحی و هماهنگی اجزای داخلی نیز تاثیر مستقیمی بر تحمل فشار، جلوگیری از نشتی و دوام اتصال دارد. مهم ترین اجزای این اتصال در ادامه بررسی می شوند.

محل نشیمن لوله (Socket)

سوکت یا محل نشیمن لوله، مهم ترین بخش در ساختار اتصال ساکت ولد است. این قسمت به صورت یک حفره داخلی در فیتینگ طراحی می شود که انتهای لوله داخل آن قرار می گیرد. وجود این فضای داخلی باعث می شود لوله پیش از جوشکاری در موقعیت مناسب تثبیت شود و فرآیند هم راستاسازی با دقت بیشتری انجام گیرد.

یکی از مزیت های مهم Socket کاهش خطای نصب است. در بسیاری از روش های اتصال جوشی، تنظیم دقیق موقعیت لوله نیازمند دقت بالا و تجهیزات کمکی است؛ اما در ساکت ولد، نشیمنگاه داخلی این فرآیند را ساده تر می کند. به همین دلیل این اتصال در خطوط حساس و فشار بالا کاربرد فراوانی دارد.

عمق و ابعاد سوکت باید مطابق استانداردهای فنی انتخاب شود؛ زیرا قرارگیری نامناسب لوله می تواند باعث تمرکز تنش و کاهش استحکام اتصال شود. همین ویژگی باعث شده اتصالات فشار قوی ساکت ولد با تلرانس های دقیق تولید شوند.

ناحیه جوشکاری

ناحیه جوشکاری بخشی از اتصال است که عملیات جوش روی آن اجرا می شود و نقش اصلی را در ایجاد اتصال دائمی ایفا می کند. در اتصالات ساکت ولد معمولا جوش گوشه ای در محیط بیرونی محل اتصال انجام می شود تا پیوند مستحکم میان لوله و فیتینگ شکل گیرد.

کیفیت این ناحیه اهمیت بسیار زیادی دارد؛ زیرا هرگونه ترک، نفوذ ناقص یا عیب جوش می تواند باعث نشتی یا حتی شکست اتصال شود. به همین دلیل در پروژه های صنعتی، کنترل کیفیت و بازرسی جوش بخش جدایی ناپذیر اجرای ساکت ولد محسوب می شود.

در بسیاری از خطوط فرآیندی، جوشکاری این اتصالات طبق دستورالعمل های مشخص و با استفاده از روش هایی مانند TIG یا SMAW انجام می شود تا مقاومت نهایی اتصال در برابر فشار و ارتعاش افزایش پیدا کند.

اتصال لوله و فیتینگ

بخش اتصال لوله و فیتینگ، ناحیه ای است که تعامل میان لوله و قطعه ساکت ولد شکل می گیرد و انتقال نیرو و فشار در آن انجام می شود. قرارگیری صحیح لوله داخل سوکت و اجرای دقیق جوش باعث می شود بارهای مکانیکی به صورت یکنواخت توزیع شوند و اتصال عملکرد پایداری داشته باشد.

این قسمت باید علاوه بر تحمل فشار داخلی، در برابر تنش های ناشی از ارتعاش، انبساط حرارتی و تغییرات دمایی نیز مقاوم باشد. به همین دلیل انتخاب متریال مناسب برای لوله و فیتینگ اهمیت زیادی دارد و باید با شرایط کاری سیستم هماهنگ باشد.

هماهنگی دقیق میان این اجزا، یکی از دلایل اصلی عملکرد قابل اعتماد اتصالات ساکت ولد در صنایع نفت، گاز و تاسیسات صنعتی محسوب می شود و باعث می شود این نوع اتصال در بسیاری از خطوط حساس به کار گرفته شود.

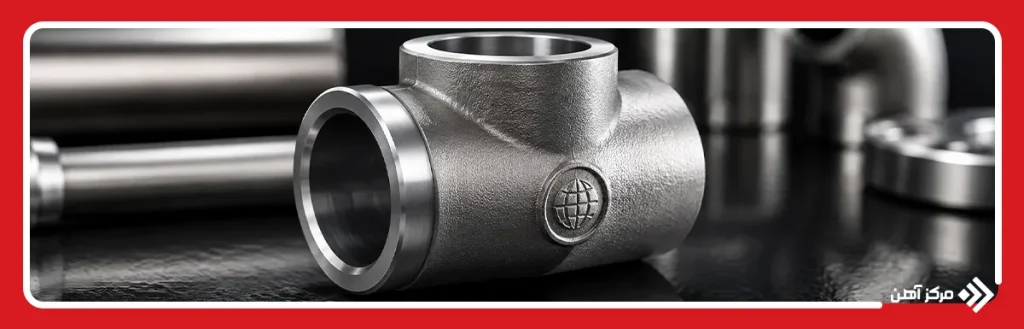

کلاس ها و استانداردهای ساکت ولد

اتصالات ساکت ولد برای اینکه بتوانند در شرایط مختلف فشار و دما عملکرد ایمن و مطمئنی داشته باشند، بر اساس استانداردها و کلاس های مشخصی تولید می شوند. این استانداردها ابعاد، ضخامت، تحمل فشار و الزامات ساخت را تعیین می کنند و باعث یکپارچگی در طراحی و نصب سیستم های پایپینگ می شوند.

مهم ترین استانداردها و کلاس های ساکت ولد در جدول زیر آمده است:

استاندارد / کلاس	توضیحات	کاربرد
ASME B16.11	استاندارد اصلی فیتینگ های فورج شده ساکت ولد و رزوه ای	تعیین ابعاد و مشخصات فنی
MSS SP-79	استاندارد سه راهی های فورج شده	خطوط فرآیندی
ASTM	استاندارد متریال و ترکیب شیمیایی	انتخاب جنس اتصال
Class 3000	کلاس فشاری رایج	فشار متوسط تا بالا
Class 6000	کلاس فشار بالا	صنایع نفت و گاز
Class 9000	فشار بسیار بالا	شرایط فرآیندی سنگین

کاربرد اتصالات ساکت ولد

اتصالات ساکت ولد به دلیل استحکام بالا و آب بندی مناسب، در طیف وسیعی از سیستم های لوله کشی صنعتی استفاده می شوند. این اتصالات به ویژه در خطوط با قطر پایین و فشار بالا کاربرد گسترده ای دارند.

کاربردهای مهم اتصالات ساکت ولد عبارتند از:

• خطوط انتقال نفت و گاز
• صنایع پتروشیمی
• سیستم های بخار
• نیروگاه ها
• خطوط مواد شیمیایی
• سیستم های ابزار دقیق
• واحدهای پالایشگاهی
• صنایع دریایی
• تاسیسات صنعتی فشار بالا
• خطوط فرآیندی حساس

اتصالات ساکت ولد یکی از مهم ترین روش های اتصال در سیستم های پایپینگ صنعتی هستند که به دلیل طراحی خاص، آب بندی مناسب و مقاومت بالا در برابر فشار و دما، کاربرد گسترده ای در صنایع مختلف پیدا کرده اند. وجود نشیمنگاه داخلی و اجرای جوش محیطی باعث می شود این اتصالات علاوه بر سهولت نصب، استحکام قابل توجهی نیز ایجاد کنند. شناخت دقیق انواع، اجزا، استانداردها و کاربردهای این فیتینگ ها نقش مهمی در انتخاب صحیح و افزایش ایمنی سیستم دارد. هرچه انتخاب و اجرای اتصال ساکت ولد با دقت بیشتری انجام شود، عملکرد خط لوله پایدارتر خواهد بود و هزینه های تعمیر و نگهداری نیز کاهش پیدا می کند.
