تفاوت الکترود روتیلی و الکترود قلیایی چیست؟
دسترسی سریع به محتوای این مطلب
تفاوت الکترود روتیلی و الکترود قلیایی به ترکیبات پوشش، رفتار قوس الکتریکی، مشخصات مکانیکی فلز جوش و شرایط استفاده از این دو محصول مربوط می شود. الکترودهای روتیلی به دلیل سهولت روشن شدن قوس و کنترل آسان تر هنگام اجرا، در بسیاری از فعالیت های کارگاهی مورد استفاده قرار می گیرند. در مقابل، الکترودهای قلیایی کم هیدروژن برای اتصالاتی طراحی شده اند که محدود کردن هیدروژن و دستیابی به خواص مکانیکی مشخص اهمیت زیادی دارد. شناخت فرق الکترود روتیلی و الکترود قلیایی به جوشکار کمک می کند تا متناسب با ویژگی های فلز پایه و الزامات پروژه تصمیم بگیرد.
انتخاب نادرست الکترود می تواند احتمال ایجاد عیوب جوش، کاهش کیفیت اتصال و افزایش هزینه های اصلاح و تعمیر را به همراه داشته باشد. به همین دلیل، شناخت ویژگی های هر الکترود برای دستیابی به اتصال مطمئن و افزایش دوام قطعات اهمیت دارد. علاوه بر مشخصات فنی، عواملی مانند مقدار مواد مصرفی، دستمزد اجرا و قیمت آهن نیز در برآورد هزینه نهایی پروژه تاثیر دارند. در این مقاله، تفاوت های فنی و عملکردی این دو نوع الکترود را بررسی می کنیم.
تفاوت الکترود روتیلی و قلیایی
الکترودهای روتیلی و قلیایی از نظر عملکرد یکسان نیستند؛ زیرا مواد تشکیل دهنده پوشش آن ها رفتار متفاوتی هنگام ایجاد قوس و ذوب فلز دارند. برای شناخت بهتر این تفاوت باید ابتدا بدانیم که در میان انواع الکترود جوشکاری، پوشش نقش مهمی در محافظت از حوضچه مذاب و کنترل فرایند جوشکاری دارد. با تغییر ترکیبات پوشش، ویژگی هایی مانند قابلیت روشن شدن قوس، رفتار سرباره و مقدار عناصر منتقل شده به فلز جوش نیز تغییر می کنند. البته این تفاوت ها به معنای نامناسب بودن یکی از الکترودها نیستند؛ بلکه هر محصول برای تامین مجموعه مشخصی از نیازهای فنی طراحی شده است.
در پاسخ به سوال الکترود جوشکاری چیست باید گفت الکترود مصرفی در جوشکاری دستی قوس فلزی، قطعه ای دارای مغزی فلزی و پوشش مخصوص است که هنگام برقراری قوس، مغزی آن ذوب شده و در تشکیل اتصال نقش دارد. پوشش نیز هنگام ذوب و تجزیه، گازها و سرباره محافظ تولید می کند. شناخت این عملکرد برای درک تفاوت دو الکترود اهمیت دارد؛ زیرا اختلاف آن ها فقط به نام تجاری یا شکل ظاهری محدود نمی شود. در ادامه، هر معیار به صورت مستقل بررسی می شود تا بتوان ویژگی های واقعی هر محصول را بدون تکرار مطالب با یکدیگر مقایسه کرد.
تفاوت در نوع پوشش الکترود
پوشش الکترود روتیلی عمدتا از ترکیبات حاوی دی اکسید تیتانیوم (TiO₂) تشکیل می شود که ماده معدنی روتیل یکی از منابع آن است. در فرمولاسیون این پوشش ممکن است موادی مانند سیلیکات ها، کربنات ها، ترکیبات سلولزی و مواد پایدارکننده نیز وجود داشته باشند. مقدار هر ترکیب با توجه به رده الکترود و هدف تولیدکننده متفاوت است. برای مثال، پوشش برخی الکترودهای E6013 با هدف ایجاد رفتار مناسب در جوشکاری دستی طراحی می شود. در بررسی الکترود روتیلی باید توجه داشت که نسبت مواد تشکیل دهنده پوشش در تمام برندها یکسان نیست و ممکن است ویژگی های متفاوتی ایجاد کند.
پوشش الکترود قلیایی معمولا حاوی کربنات کلسیم و فلوراید کلسیم است. این ترکیبات در کنار مواد سرباره ساز، چسب ها و عناصر آلیاژی احتمالی، ساختار پوشش را تشکیل می دهند. در بعضی رده ها مانند E7018، پودر آهن نیز به ترکیب پوشش اضافه می شود و در مقدار فلز رسوب داده شده نقش دارد. از نظر فرمولاسیون، نسبت ترکیبات اکسیدی، فلورایدی و کربناتی باعث تمایز خانواده های مختلف پوشش می شود. بنابراین، مهم ترین تفاوت ساختاری این دو الکترود به نوع مواد معدنی مورد استفاده در پوشش مربوط است. شناسایی دقیق آن نیز از طریق مشخصات استاندارد محصول انجام می شود، نه صرفا رنگ یا ضخامت پوشش.
تفاوت در پایداری قوس و سهولت جوشکاری
الکترود روتیلی معمولا قوسی نرم و پایدار ایجاد می کند و روشن کردن آن برای بسیاری از جوشکاران آسان است. این ویژگی هنگام شروع جوشکاری و روشن کردن مجدد قوس پس از توقف اهمیت دارد. در شرایط معمول، جوشکار می تواند با تنظیم مناسب شدت جریان و حفظ فاصله نوک الکترود تا قطعه، حرکت یکنواختی داشته باشد. همچنین این الکترود در بسیاری از دستگاه های رایج کارگاهی عملکرد قابل قبولی نشان می دهد. به همین دلیل، بعضی رده های روتیلی برای آموزش مهارت های اولیه جوشکاری نیز استفاده می شوند. البته پایداری قوس تنها به جنس پوشش وابسته نیست و تنظیمات دستگاه و مهارت اپراتور نیز بر آن تاثیر دارند.
در الکترود قلیایی، کنترل طول قوس معمولا اهمیت بیشتری دارد. جوشکار باید هنگام حرکت دست، فاصله نوک الکترود تا فلز پایه را به خوبی کنترل کند؛ زیرا افزایش بیش از اندازه این فاصله ممکن است پایداری قوس را کاهش دهد. همچنین روشن کردن مجدد برخی الکترودهای قلیایی به دلیل تشکیل لایه سرباره در انتهای الکترود دشوارتر است. در چنین شرایطی، آماده سازی مناسب نوک الکترود و تنظیم صحیح دستگاه به بهبود عملکرد کمک می کند. بنابراین، مقایسه الکترود روتیلی و قلیایی از نظر سهولت کار نشان می دهد که الکترودهای روتیلی معمولی اغلب کاربری ساده تری دارند، در حالی که انواع قلیایی به کنترل دقیق تری هنگام اجرا نیاز پیدا می کنند.

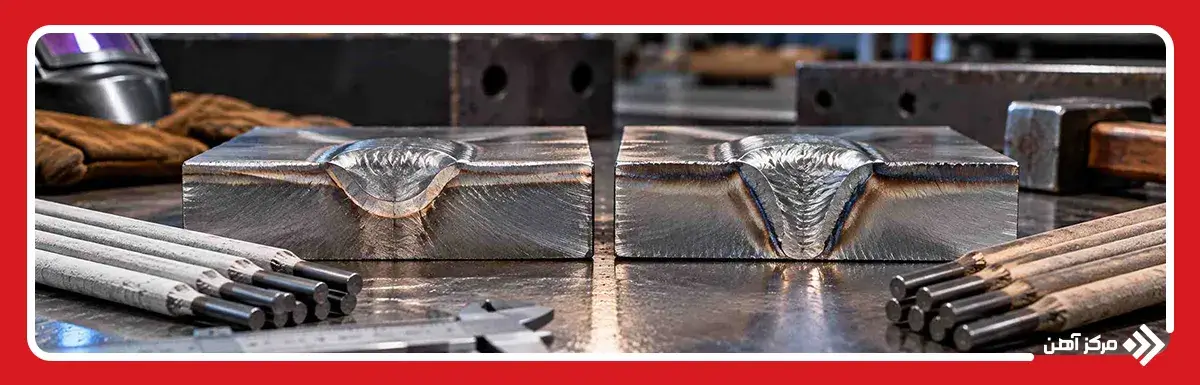

تفاوت در نفوذ و استحکام جوش
نفوذ جوش به عمق ذوب شدن فلز پایه و تشکیل اتصال در ناحیه مورد نظر گفته می شود. در الکترودهای روتیلی رایج مانند E6013، میزان نفوذ معمولا در محدوده کم تا متوسط قرار دارد و با تغییر شدت جریان، سرعت حرکت و زاویه الکترود تغییر می کند. در مقابل، الکترودهای قلیایی مانند E7018 می توانند نفوذ مناسبی در اتصالات شیاری و سازه ای ایجاد کنند، اما میزان آن لزوما از تمام الکترودهای روتیلی بیشتر نیست. شکل آماده سازی اتصال، فاصله ریشه و تعداد پاس ها نیز بر نفوذ نهایی تاثیر دارند. بنابراین، نمی توان تنها با توجه به نوع پوشش، مقدار نفوذ جوش را پیش بینی کرد.
از نظر استحکام کششی نیز باید رده استاندارد الکترود بررسی شود. برای مثال، حداقل مقاومت کششی فلز جوش رسوب داده شده با E6013 برابر ۶۰ هزار پوند بر اینچ مربع، معادل تقریبی ۴۱۳ مگاپاسکال است. این مقدار برای E7018 به ۷۰ هزار پوند بر اینچ مربع، معادل تقریبی ۴۸۳ مگاپاسکال می رسد. البته این اعداد مربوط به حداقل مقاومت کششی فلز جوش در شرایط آزمون استاندارد هستند و مقاومت واقعی اتصال را به تنهایی مشخص نمی کنند. عواملی مانند کیفیت ذوب، ابعاد جوش و مقاومت فلز پایه نیز بر ظرفیت نهایی اتصال تاثیر دارند. در نتیجه، برای مقایسه استحکام باید مشخصات هر رده الکترود بررسی شود.
تفاوت در میزان هیدروژن و احتمال ترک خوردگی
وجود هیدروژن نفوذ پذیر در فلز جوش می تواند احتمال ایجاد ترک سرد را افزایش دهد. این پدیده زمانی اهمیت بیشتری پیدا می کند که ناحیه جوش دارای ساختار سخت و مستعد ترک باشد و همزمان تنش های کششی نیز وجود داشته باشند. در چنین شرایطی، اتم های هیدروژن می توانند در نواحی حساس تجمع پیدا کنند و تشکیل ترک را تسهیل کنند. الکترودهای قلیایی کم هیدروژن با هدف محدود کردن مقدار هیدروژن قابل انتقال به فلز جوش طراحی می شوند. در برخی محصولات، مقدار هیدروژن نفوذپذیر با نشانگرهایی مانند H4 یا H8 در طبقه بندی استاندارد مشخص می شود که به حدود تعیین شده در آزمون مربوط هستند.
در الکترودهای روتیلی معمولی، مقدار هیدروژن نفوذپذیر اغلب بیشتر از انواع قلیایی کم هیدروژن است. این اختلاف در جوشکاری فولادهای با کربن معادل بالا، اتصالات دارای قید زیاد و مقاطع ضخیم اهمیت پیدا می کند. البته استفاده از الکترود قلیایی به تنهایی تضمین نمی کند که ترک سرد ایجاد نشود. برای کاهش خطر ترک باید دمای پیش گرم، شرایط سرد شدن و میزان تنش در اتصال نیز کنترل شود. همچنین دستورالعمل جوشکاری ممکن است محدودیت مشخصی برای هیدروژن مجاز تعیین کند. در چنین پروژه هایی، انتخاب الکترود کم هیدروژن یکی از اقدامات کنترل ترک است و باید همراه با سایر الزامات متالورژیکی اجرا شود.
تفاوت در کیفیت جوش و جداسازی سرباره
الکترودهای روتیلی معمولا گرده جوشی با ظاهر منظم و سطح نسبتا صاف ایجاد می کنند. در صورت اجرای صحیح، موج های سطح جوش یکنواخت بوده و لبه های گرده شکل مناسبی خواهند داشت. سرباره حاصل از بسیاری از الکترودهای روتیلی نیز پس از سرد شدن به راحتی از سطح فلز جدا می شود. این ویژگی در جوشکاری چند پاسه اهمیت دارد؛ زیرا پیش از اجرای پاس بعدی باید سطح اتصال از سرباره پاک شود. اگر سرباره به طور کامل حذف نشود، احتمال باقی ماندن ذرات غیر فلزی بین لایه های جوش وجود دارد. میزان سهولت پاکسازی به نوع پوشش، شکل اتصال و موقعیت جوشکاری بستگی دارد.
در الکترودهای قلیایی، شکل سطح جوش ممکن است نسبت به انواع روتیلی متفاوت باشد و تشکیل گرده منظم به کنترل دقیق تر حرکت دست نیاز داشته باشد. جداسازی سرباره نیز به شرایط اجرا وابسته است و در بعضی شیارهای باریک یا اتصالات گوشه، پاکسازی آن دشوارتر می شود. با این حال، کیفیت جوش فقط بر اساس ظاهر سطح یا سهولت جدا شدن سرباره تعیین نمی شود. برای ارزیابی کیفیت باید عیوبی مانند تخلخل، عدم ذوب، بریدگی کناره و سرباره محبوس بررسی شوند. در اتصالات حساس، انجام بازرسی چشمی و در صورت نیاز آزمون های غیرمخرب اهمیت دارد. بنابراین، ظاهر زیباتر جوش به تنهایی به معنای کیفیت مکانیکی بالاتر آن نیست.
تفاوت در نوع جریان و قطبیت
الکترودهای روتیلی رایج معمولا قابلیت استفاده با جریان متناوب (AC) و جریان مستقیم (DC) را دارند. برای مثال، بسیاری از محصولات E6013 با هر دو نوع جریان قابل استفاده هستند و بسته به مشخصات سازنده، امکان کار با قطبیت های مختلف جریان مستقیم نیز وجود دارد. این قابلیت انعطاف بیشتری در انتخاب منبع تغذیه ایجاد می کند و استفاده از الکترود را در کارگاه هایی با دستگاه های متفاوت امکان پذیر می سازد. با این حال، باید به محدوده شدت جریان توصیه شده توجه کرد؛ زیرا آمپر کمتر یا بیشتر از محدوده مناسب می تواند رفتار قوس را تغییر دهد. قطر الکترود نیز در تعیین جریان مورد نیاز نقش دارد.
در الکترودهای قلیایی، نوع جریان قابل استفاده به رده استاندارد وابسته است. برای نمونه، الکترود E7018 معمولا با جریان مستقیم و قطب مثبت الکترود (DCEP) و همچنین جریان متناوب سازگار است، اما برخی الکترودهای قلیایی دیگر ممکن است فقط برای جریان مستقیم طراحی شده باشند. در استفاده از جریان متناوب، ویژگی های منبع تغذیه و ولتاژ مدار باز نیز اهمیت پیدا می کند. بنابراین، نمی توان تمام الکترودهای قلیایی را با یک نوع جریان مشخص استفاده کرد. بهترین روش انتخاب، بررسی اطلاعات درج شده روی بسته بندی و مطابقت آن با قابلیت های دستگاه است. استفاده از قطبیت نامناسب ممکن است باعث اختلال در عملکرد الکترود شود.
تفاوت در حساسیت به رطوبت و شرایط نگهداری
الکترودهای روتیلی باید در محیط خشک و دور از تماس مستقیم با آب نگهداری شوند. اگر بسته بندی برای مدت طولانی در فضای مرطوب قرار گیرد، پوشش الکترود ممکن است رطوبت جذب کند و ویژگی های اولیه خود را از دست بدهد. همچنین تغییرات شدید دما و ایجاد میعان روی سطح محصولات می تواند شرایط نگهداری را نامناسب کند. برای جلوگیری از این مشکلات، بهتر است بسته های الکترود روی قفسه های مناسب و با فاصله از کف انبار قرار گیرند. استفاده از سیستم گردش موجودی نیز کمک می کند بسته های قدیمی تر زودتر مصرف شوند. در صورت مشاهده ترک، خردشدگی یا جداشدگی پوشش، باید وضعیت الکترود پیش از استفاده بررسی شود.
الکترودهای قلیایی کم هیدروژن معمولا به کنترل دقیق تری در زمان انبارداری و مصرف نیاز دارند. برخی از این محصولات در بسته بندی های مقاوم به نفوذ رطوبت عرضه می شوند و پس از باز شدن بسته ممکن است لازم باشد در گرمخانه مخصوص نگهداری شوند. مدت مجاز قرارگیری در محیط کار و شرایط خشک کردن مجدد نیز باید مطابق دستورالعمل تولیدکننده تعیین شود. خشک کردن الکترود در دمای نامناسب می تواند به پوشش آسیب وارد کند؛ بنابراین، استفاده از روش های حرارتی تجربی توصیه نمی شود. در پروژه های حساس، ثبت زمان خروج الکترود از گرمخانه و کنترل شرایط مصرف می تواند بخشی از فرایند تضمین کیفیت باشد. این موضوع یکی از تفاوت های اجرایی مهم میان دو خانواده الکترود محسوب می شود.
تفاوت در کاربردهای صنعتی
الکترودهای روتیلی در بسیاری از فعالیت های فلزکاری عمومی و تعمیرات تجهیزات استفاده می شوند. برای مثال، در ساخت قاب های فلزی، پایه های تجهیزات، قطعات کارگاهی و بعضی اتصالات فولادی با الزامات متناسب می توان از رده های مناسب این خانواده استفاده کرد. در کارگاه هایی که تعداد زیادی اتصال کوتاه اجرا می شود، استفاده از الکترود متناسب با روش تولید اهمیت دارد. همچنین این الکترودها در برخی فعالیت های آموزشی و تعمیراتی نیز مورد استفاده قرار می گیرند. انتخاب محصول برای هر کاربرد باید براساس نوع فولاد و مشخصات مورد نیاز اتصال انجام شود.
در مقابل، الکترودهای قلیایی کم هیدروژن در پروژه هایی کاربرد دارند که کنترل ترک هیدروژنی و تامین خواص مکانیکی مشخص ضروری است. ساخت بعضی سازه های باربر، تجهیزات تحت تنش، اتصالات فولادهای با استحکام بالاتر و برخی خطوط لوله از زمینه های کاربرد این الکترودها محسوب می شوند. همچنین در پروژه هایی که چقرمگی فلز جوش در دمای پایین اهمیت دارد، ممکن است استفاده از رده های مشخص قلیایی در دستورالعمل جوشکاری تعیین شود. این موضوع به معنای الزامی بودن الکترود قلیایی برای تمام سازه های صنعتی نیست. نوع الکترود مصرفی باید با جنس فلز پایه، شرایط بارگذاری و الزامات فنی پروژه مطابقت داشته باشد.
الکترود روتیلی بهتر است یا قلیایی؟
برای انتخاب الکترود مناسب باید ابتدا مشخص شود اتصال مورد نظر چه الزامات فنی دارد. اگر یک قطعه فولادی معمولی با ضخامت مناسب نیاز به جوشکاری داشته باشد و دستورالعمل پروژه محدودیت خاصی تعیین نکرده باشد، استفاده از رده مناسب روتیلی می تواند انتخاب قابل قبولی باشد. اما اگر قطعه از فولاد مستعد ترک هیدروژنی ساخته شده باشد یا الزامات چقرمگی و خواص مکانیکی مشخصی داشته باشد، ممکن است الکترود قلیایی کم هیدروژن مناسب تر باشد. همچنین باید بررسی شود که الکترود انتخابی با وضعیت جوشکاری، دستگاه موجود و مشخصات فلز پایه سازگار است. این بررسی از انتخاب محصول صرفا بر اساس قیمت یا نام آن جلوگیری می کند.
برای تصمیم گیری نهایی بررسی تفاوت الکترود روتیلی و الکترود قلیایی، بهتر است مشخصات دو رده واقعی الکترود با یکدیگر مقایسه شوند؛ زیرا تفاوت الکترود قلیایی و الکترود روتیلی برای تمام پروژه ها کافی نیست. برای مثال، در انتخاب میان E6013 و E7018 باید مقاومت کششی مورد نیاز، محدودیت هیدروژن و شرایط تایید دستورالعمل جوشکاری در نظر گرفته شود. اگر پروژه دارای WPS تایید شده باشد، نوع الکترود باید مطابق آن انتخاب شود و تغییر محصول بدون بررسی فنی انجام نگیرد. در نتیجه، نمی توان یکی از این دو خانواده را برای تمام اتصالات بهتر دانست. الکترود مناسب محصولی است که مشخصات آن با شرایط واقعی جوشکاری و الزامات طراحی اتصال مطابقت داشته باشد.
جدول مقایسه الکترود روتیلی و قلیایی
| معیار | الکترود روتیلی رایج | الکترود قلیایی کم هیدروژن |
|---|---|---|
| ترکیب پوشش | غنی از دی اکسید تیتانیوم | ترکیبات کربناتی و فلورایدی |
| روشن شدن قوس | معمولا آسان تر | نیازمند کنترل بیشتر |
| نفوذ جوش | وابسته به رده و تنظیمات | وابسته به رده و تنظیمات |
| مقاومت کششی | مطابق طبقه بندی محصول | مطابق طبقه بندی محصول |
| هیدروژن نفوذپذیر | معمولا بیشتر | کنترل شده و کمتر |
| جداسازی سرباره | اغلب آسان | وابسته به نوع و شرایط اجرا |
| جریان مصرفی | در بسیاری از انواع AC و DC | براساس رده، DCEP یا AC |
| نگهداری | محیط خشک | کنترل دقیق رطوبت و گرمخانه در صورت نیاز |
| کاربرد شاخص | فعالیت های عمومی فلزکاری | اتصالات حساس به ترک هیدروژنی |
| نمونه متداول | E6013 | E7018 |
تفاوت الکترود روتیلی و الکترود قلیایی نشان می دهد که انتخاب الکترود مناسب باید براساس نوع اتصال، مشخصات فلز پایه و شرایط جوشکاری انجام شود. الکترود روتیلی معمولا به دلیل روشن شدن آسان قوس و سهولت استفاده، برای بسیاری از فعالیت های عمومی و کارگاهی مناسب است. در مقابل، الکترود قلیایی کم هیدروژن در اتصالاتی که کنترل ترک خوردگی و تامین خواص مکانیکی مشخص اهمیت دارد، کاربرد بیشتری پیدا می کند. بنابراین، هیچ کدام از این دو محصول برای تمام شرایط برتری مطلق ندارند و انتخاب آن ها باید با الزامات فنی پروژه هماهنگ باشد.
شناخت فرق الکترود روتیلی و الکترود قلیایی به جوشکاران و مجریان پروژه کمک می کند تا از انتخاب نامناسب مواد مصرفی و بروز مشکلات اجرایی جلوگیری کنند. در پروژه های سبک و تعمیرات عمومی، استفاده از رده مناسب روتیلی می تواند پاسخگوی نیاز اتصال باشد؛ اما در سازه های حساس، بررسی مشخصات الکترودهای قلیایی کم هیدروژن اهمیت بیشتری دارد. در نهایت، توجه به استاندارد الکترود، سازگاری با فلز پایه و رعایت دستورالعمل جوشکاری باعث می شود اتصال نهایی از کیفیت و دوام مورد انتظار برخوردار باشد.
سوالات متداول
الکترود روتیلی با قطر مناسب معمولا کنترل آسان تری در جوشکاری قطعات نازک دارد. با این حال، ضخامت قطعه و شدت جریان باید متناسب انتخاب شوند.
جایگزینی تنها زمانی مجاز است که خواص مکانیکی و الزامات دستورالعمل جوشکاری تامین شوند. در اتصالات حساس، تغییر نوع الکترود باید تایید فنی داشته باشد.
در بسیاری از اتصالات باربر حساس، الکترود قلیایی کم هیدروژن استفاده می شود. انتخاب قطعی به نوع فولاد، شرایط بارگذاری و مشخصات طراحی بستگی دارد.
در صورت نگهداری صحیح بعضی بسته بندی های سالم، خشک کردن مجدد ضروری نیست. شرایط گرمخانه و خشک کردن باید طبق دستورالعمل سازنده تعیین شود.
هر دو خانواده دارای رده های مناسب برای بعضی وضعیت های عمودی و سقفی هستند. قابلیت استفاده باید از مشخصات استاندارد همان الکترود بررسی شود.
رفتار پوشش و تشکیل سرباره در نوک بعضی الکترودهای قلیایی، شروع مجدد قوس را دشوارتر می کند. تنظیم جریان و آماده سازی نوک الکترود می تواند این مشکل را کاهش دهد.
